онлайн калькулятор цветной на 4 и 5 полос
Чтобы различать электронные компоненты – сопротивления, конденсаторы и прочее – нужна маркировка. С её помощью обозначаются номиналы элементов. Резисторы маркируют двумя основными способами: буквенным или цифровым, а также цветовым. Подробнее об этом мы рассказывали в статье: https://samelectrik.ru/kak-markiruyutsya-rezistory.html.
Если с буквенными обозначениями в большинстве случаев можно разобраться без вспомогательных материалов, то с цветовой маркировкой достаточно сложно. Она представляет собой набор полосок или колец (фактически наносится по всей окружности корпуса элемента) разных цветов. Каждая из них несет в себе определенную информацию, например цифры, множитель, допуск. Они отличаются по цвету и каждый из них несет в себе определенную численную информацию.
Различают в зависимости от номинала и допуска по точности варианты цветовой маркировки, состоящие из разного количества меток, рассмотрим их подробнее.
Узнать, как расшифровывается цветовая маркировка резисторов вы можете, используя наш онлайн калькулятор:
4 полоски 5 полосок
±20%10%5%2%1%0.5%0.25%0.1%
Помимо этого для расшифровки может быть использована таблица:
Маркировка из 3 полос говорит о том, что у резистора класс точности равен 20%, далее первая и вторая полосы – цифры, а третья – это множитель.
Внимание! Серебристые и золотые цвета не могут выступать в качестве цифр, обычно только в роли допуска и множителя. Это поможет найти левую и правую сторону резистора, чтобы правильно определить номинал. Не у всех резисторов первое кольцо сдвинуто в одну из сторон. Использование онлайн калькулятора поможет автоматизировать и ускорить процесс определения номинала резистора по цвету, вам остаётся лишь подобрать нужный по мощности для конкретной задачи.
Согласно таблице по цвету определяют числа и множители.
- 4 полосная маркировка используется для обозначения резисторов с классом допуска 5-10%, он зашифрован в 4 полосе, три первых аналогично предыдущему.
- 5 полос содержат больше информации о номинале, здесь первые 3 — это числа, 4 — множитель, а 5 — допуск.
- К цветовой маркировке резисторов из 6 полос добавлен еще и температурный коэффициент, который характеризует степень изменения сопротивления к изменению температуры.
Стоит отметить, что наш калькулятор позволяет определить онлайн маркировки наиболее распространенных видов резисторов на 4 и 5 полос. 3-полосную вы легко можете определить по таблице, приведенной выше, а 6-полосные варианты встречаются очень редко.
Чтобы определить номинал вам нужно пройти три шага:
- Посмотреть на резистор и найти, откуда у него начинается маркировка.
- Ввести данные в онлайн калькулятор и указать класс точности.
- Если у вас возникли сомнения можете повторно ввести данные, но в обратной последовательности, возможно вы посмотрели на компонент не с правильной стороны.

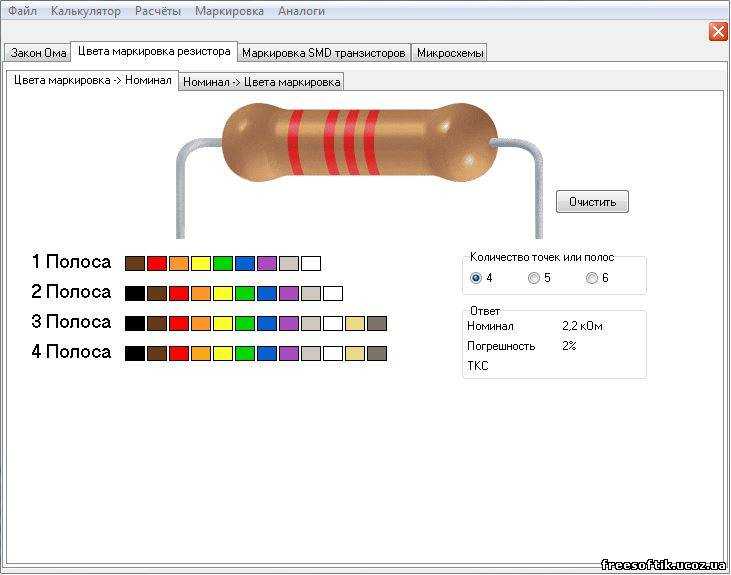

Калькулятор цветовой маркировки резисторов онлайн
Калькулятор цветовой маркировки резисторов поможет вам расшифровать такие параметры резистора, как сопротивление, допуск и тепловое сопротивление.
Калькулятор поддерживает работу с маркировками резисторов в виде четырех, пяти и шести цветных полосок. При расчете параметров сопротивления обратите внимание, что резистор нужно класть так, чтобы самое широкое кольцо было слева или кольца были сдвинуты влево.
Оценить калькулятор:
Цветовая маркировка резисторов применяется ввиду их небольших размеров, не позволяющих нанести читаемую маркировку обычным способом.
Алгоритм расшифровки
Для резисторов, имеющих 5 и более колец, первые три обозначают цифры. Если колец меньше, то указывают цифры первые два кольца. Соотношение цветов и значений:
| Цвет | Значение |
|---|---|
| Черный | 0 |
| Коричневый | 1 |
| Красный | 2 |
| Оранжевый | 3 |
| Желтый | 4 |
| Зеленый | 5 |
| Синий | 6 |
| Фиолетовый | 7 |
| Серый | 8 |
| Белый | 9 |
Полученное значение умножается или делится на множитель, которые определяет цвет следующего по счету кольца.
Это действие уже позволяет определить номинальное сопротивление резистора.
| Цвет | Коэффициент |
|---|---|
| Золотой | ÷10 |
| Серебристый | ÷100 |
| Черный | x1 |
| Коричневый | x10 |
| Красный | x100 |
| Оранжевый | x1000 |
| Желтый | x10000 |
| Зеленый | x100000 |
| Синий | x1000000 |
| Фиолетовый | x10000000 |
| Серый | x100000000 |
| Белый | x1000000000 |
Следующее кольцо указывает на погрешность в работе резистора. Таблица соответствия допусков и цветов:
| Цвет | Коэффициент (%) |
|---|---|
| Не указан | ±20 |
| Серебристый | ±10 |
| Золотой | ±5 |
| Желтый | ±4 |
| Оранжевый | ±3 |
| Красный | ±2 |
| Коричневый | ±1 |
| Зеленый | ±0. 5 |
| Синий | ±0.25 |
| Фиолетовый | ±0.15 |
| Серый | ±0.05 |
Если резистор имеет шесть полос, то последняя полоса указывает на температурный коэффициент (ТКС). Таблица соответствия цветов и (ТКС):
| Цвет | Коэффициент (ppm/ºC) |
|---|---|
| Коричневый | 100 |
| Красный | 50 |
| Желтый | 25 |
| Оранжевый | 15 |
| Синий | 10 |
| Фиолетовый | 5 |
| Белый | 1 |
Комментарии к калькулятору
Количество комментариев: 0
Похожие калькуляторы
Электроника
Расчет предохранителя
Калькулятор расчета номинала стандартного плавкого предохранителя для цепи по мощности и напряжению.
Перейти к расчету
Математика
Деление столбиком
Деление столбиком или уголком поможет разделить многозначные числа за счёт разбивания деления на ряд простых шагов.
Перейти к расчету
Экономика и финансы
Вклад с капитализацией и пополнением
Рассчитайте доходность сбережений через вклад с регулярным пополнением счета.
Перейти к расчету
Мы используем cookies для улучшения взаимодействия с сайтом, подробнее в Cookie Policy.
Калькулятор сопротивления светодиодов размером с бумажник | Лаборатории злых безумных ученых
By Windell Oskay on
Это похоже на один из тех онлайн-калькуляторов сопротивления светодиодов, за исключением того, что вы можете сложить его и положить в бумажник.
Начните с загрузки выкройки здесь (файл PDF, 512 КБ). Распечатайте его в режиме высокого качества на лазерном принтере, желательно на «презентационной» бумаге средней плотности. Чтобы он получил исходный размер (как визитная карточка, 3,5 x 2 дюйма), вам может потребоваться отключить автоматическое масштабирование на вашем принтере.
Затем ножницами или канцелярским ножом вырежьте выкройку по контуру обеих частей. Может пригодиться линейка.
На большей части с надписью «[УДАЛИТЬ]» также есть пять коробок, которые следует удалить.
На большой части (корпусе) есть две линии сгиба, а на меньшей части (ползунке) — одна. Используйте линейку, чтобы начать сгибы. Плотно согните складку на ползунке, но пока оставьте складки корпуса гибкими.
Корпус имеет откидной клапан вверху, как показано здесь. Вставьте ползунок в корпус, загните клапан, а затем прочно загните обе складки корпуса. Клапан можно прикрепить одним куском ленты (или клеем, если вы амбициозны).
Как его использовать
Теперь, когда конструкция завершена, давайте рассмотрим, как ее использовать. Схема нашей модели показана на схеме на калькуляторе:
Предположим, что напряжение системы (Vcc) известно. Мы также предполагаем, что вы знаете характеристики светодиода: какой ток вы хотите использовать, и прямое напряжение (Vf) светодиода при работе с этим током.
Когда у вас есть эти числа, калькулятор может помочь вам выяснить, какое значение и размер резистора необходимы.
Давайте рассмотрим полный пример. Предположим, что мы хотим запустить красный светодиод от 9-вольтовой батареи. Тогда Vcc = 9 В, а наш красный светодиод хочет работать при 20 мА и имеет прямое напряжение Vf = 2 В. Учитывая это, давайте выясним, какой резистор следует выбрать.
Первое, что нам нужно рассчитать, это напряжение «Vr» на резисторе. Для этого выровняйте прямое напряжение (Vf = 2 В) непосредственно под напряжением вашей системы, Vcc = 9 В. перевернуть)
Напряжение Vr на резисторе появится в нижнем правом поле, чтобы вы могли прочитать: 7 В.
Затем мы переворачиваем калькулятор.
Наш следующий шаг — найти номинал резистора. Для этого мы переместим ползунок, чтобы выровнять желаемый ток (в данном случае I = 20 мА) ниже напряжения нашего резистора (Vr = 7 В):
значение указано стрелкой с левой стороны скользящей шкалы, в данном случае около 350 Ом.
Это половина того, что нам нужно знать, чтобы выбрать резистор. Нам также необходимо знать мощность, рассеиваемую резистором, чтобы убедиться, что мы выбираем резистор, достаточно большой, чтобы справиться с нагрузкой. Этот расчет выполняется в нижней половине этой стороны калькулятора:
Во-первых, нам нужно набрать напряжение резистора (Vr = 7 В) в центре маленькой коробки:
После того, как это выстроено , мощность, рассеиваемая нагрузочным резистором, указана непосредственно под выбранным значением тока (в нашем случае 20 мА):
Непосредственно ниже 20 мА рассеиваемая мощность составляет примерно 140 мВт, поэтому мы должны выбрать резистор 350 Ом, 1/4 Вт (или больше). Ву!
Если вам понравился этот проект, вам также может понравиться наше кольцо декодера меню южно-индийского ресторана, которое вы можете найти здесь, или, возможно, сделать свою собственную счетную машину 1952 года на долю дюйма здесь.
Эта запись была размещена в Проекты EMSL с меткой Калькулятор светодиодных резисторов.
Добавьте постоянную ссылку в закладки.
Калькулятор 4-диапазонных резисторов — Блог
Калькулятор 4-диапазонных резисторов
Группа № 1 Группа № 3 Белый черный Просто введите соответствующие цвета в раскрывающиеся списки и нажмите «GO», чтобы рассчитать значение сопротивления в омах и допуск в процентах. |
