Расчет резистора для светодиода + калькулятор онлайн

Светодиоды относятся к категории нелинейных полупроводниковых приборов. Поэтому правильная и надежная работа обеспечивается стабильным электрическим током. Часто из-за перегрузок светодиоды выходят из строя. Для таких случаев предусмотрено использование ограничительного резистора, последовательно включаемого в цепь. При подключении должна учитываться мощность и номинальное сопротивление. В связи с этим большую роль играет правильный расчет резистора для светодиода, основанный на общих принципах и проводимый по определенной методике.

Содержание

Теоретический расчет резистора

Прикладываемое напряжение проходит между положительным и отрицательным контактом. Светодиод и резистор при последовательном соединении будут пропускать через себя одинаковый ток. В соответствии с законом Ома, сила тока находится в прямой пропорциональной зависимости от напряжения и обратно пропорциональна сумме сопротивлений резистора и светодиода.

Формула выглядит следующим образом:  Знак R обозначает сопротивление резистора, а RLED является дифференциальным сопротивлением светодиода. Следовательно, сопротивление резистора при установленном значении тока рассчитывается по формуле:

Светодиод обладает дифференциальным сопротивлением, зависимым от нелинейной вольт-амперной характеристики. Сопротивление светодиода постоянному току есть переменная величина, снижающаяся при росте напряжения. Таким образом, значение дифференциального сопротивления характерно для отдельной точки на графике вольт-амперной характеристики. Рассчитать резистор можно по формуле , где ULED есть прямое напряжение светодиода.

Подбор сопротивления еще выполняется графическим путем. Как пример рассматривается рабочий ток в 100 мА и напряжение в 5В. На графике отмечают точку тока в 100 мА и проводят через нее и точку напряжения 5В прямую от оси абсцисс до того, пока она не пересечется с осью ординат. В точке пересечения определится значение тока в 250 мА. По формуле закона Ома сопротивление резистора рассчитывается как R=U/Iкз или 5В/0,25А=20 Ом. Перед расчетами единицы измерения приводятся к единым значениям.

Расчеты сопротивления на практике

Для расчетов сопротивления резисторов разработаны специальные программы, в которые вводятся исходные данные. Результаты рассчитываются автоматически и дают точные показатели.

При отсутствии программы расчеты выполняются вручную с применением специальных таблиц. В качестве примера можно взять светодиод белого цвета для работы с номинальным током 350 мА и напряжением 12 вольт. По таблице определяется прямое падение напряжения при заданном токе. Типовым значением в таблице будет 3,2 В, а максимальным – 3,9 В. Между ними могут быть и другие промежуточные значения. Но более вероятен ток в 3,2 В, поэтому для расчетов применяется именно это значение.

Применяя формулу R = (12В – 3,2В) /0,35А = 25,1 Ом. Значение, указанное в таблице составляет 24 Ом, поэтому, при необходимости,  в цепь можно добавить один последовательно включенный резистор сопротивлением 1 Ом. Кроме использования таблицы, нужно измерять реальные значения токов и сопротивлений. Все это в совокупности дает точные результаты.

Когда проводится расчет резистора для светодиода, учитывается номинальная мощность рассеивания, с минимальным запасом 30%. Данный запас позволяет избежать перегрева. При затрудненном отводе тепла и низкой конвекции этот показатель должен быть еще выше.

Подобрать нужный резистор можно с помощью амперметра и магазина сопротивлений. Оба прибора включаются последовательно в цепь вместе со светодиодом и подключаются к источнику питания. Значение сопротивления устанавливается на максимум, после чего его нужно постепенно уменьшать. В течение этого периода яркость светодиода или сила тока приобретают нужные качества. На основании полученных данных выбирается необходимый номинал резистора.

Калькулятор резисторов для светодиодов

Расчёт резистора для светодиода: формулы подбора сопротивления, онлайн-калькулятор

Работа светодиода основана на излучении квантов света, возникающих при протекании по нему тока. В зависимости от этого меняется и яркость свечения элемента. При малом токе он светит тускло, а при большом — вспыхивает и сгорает. Для ограничения протекающего через него тока проще всего использовать сопротивление. Выполнить правильный расчёт резистора несложно, но при этом следует помнить, что он только ограничивает, но не стабилизирует ток.

  • Принцип работы и свойства
    • Устройство радиоэлемента
    • Характеристики светодиодов
  • Способы подключения
    • Одиночный элемент
    • Параллельная цепь
  • Пример расчёта
  • Браузерные онлайн-калькуляторы

Принцип работы и свойства

Светодиод — это прибор, обладающий способностью излучать свет. На печатных платах и схемах он обозначается латинскими буквами LED (Light Emitting Diode), что в переводе обозначает «светоизлучающий диод». Физически он представляет собой кристалл, помещённый в корпус. Классически им считается цилиндр, одна сторона которого имеет выпуклую округлую форму, являющуюся линзой-полусферой, а другая — плоское основание, и на ней располагаются выводы.

С развитием твердотельных технологий и уменьшения технологического процесса промышленность стала производить SMD-диоды, предназначенные для установки поверхностным монтажом. Несмотря на это, физический принцип работы светодиода не изменился и одинаков как для любого вида, так и для цвета устройства.

Процесс изготовления прибора излучения можно описать следующим образом. На первом этапе выращивают кристалл. Происходит это путём помещения искусственно изготовленного сапфира в заполненную газообразной смесью камеру. В состав этого газа входят легирующие добавки и полупроводник. При нагреве камеры происходит осаждение образующегося вещества на пластину, при этом толщина такого слоя не превышает нескольких микрон. После окончания процесса осаждения методом напыления формируются контактные площадки и вся эта конструкция помещается в корпус.

Из-за особенностей производства одинаковых по параметрам и характеристикам светодиодов не бывает. Поэтому хотя производители и стараются отсортировывать близкие по значениям устройства, нередко в одной партии попадаются изделия, отличающиеся по цветовой температуре и рабочему току.

Устройство радиоэлемента

Светодиод или LED-диод представляет собой полупроводниковый радиоэлемент, в основе работы которого лежат свойства электронно-дырочного перехода. При прохождении через него тока в прямом направлении на границе соприкосновения двух материалов возникают процессы рекомбинации, сопровождающиеся излучением в видимом спектре.

Очень долго промышленность не могла изготовить синий светодиод, из-за чего нельзя было получить и излучатель белого свечения. Лишь только в 1990 году исследователи японской корпорации Nichia Chemical Industries изобрели технологию получения кристалла, излучающего свет в синем спектре. Это автоматически позволило путём смешения зелёного, красного и синего цвета получить белый.

В основе процесса излучение лежит освобождение энергии при рекомбинации зарядов в зоне электронно-дырочного перехода. Образовывается он путём контакта двух полупроводниковых материалов с разной проводимостью. В результате инжекции, перехода неосновных носителей заряда, образуется запирающий слой.

На стороне материала с n-проводимостью возникает барьер из дырок, а на стороне с p-проводимостью — из электронов. Наступает равновесие. При подаче напряжения в прямом смещении происходит массовое перемещение зарядов в запрещённую зону с обеих сторон. В результате они сталкиваются и выделяется энергия в виде излучения света.

Этот свет может быть как видимым человеческому глазу, так и нет. Зависит это от состава полупроводника, количества примесей, ширины запрещённой зоны. Поэтому видимый спектр достигается путём изготовления многослойных полупроводниковых структур.

Характеристики светодиодов

Цвет свечения зависит от типа полупроводника и степени его легирования, что определяет ширину запрещённой зоны p-n перехода. Срок службы светодиодов в первую очередь зависит от температурных режимов его работы. Чем выше нагрев прибора, тем быстрее наступает его старение. А температура, в свою очередь, связана с проходящей через светодиод силой тока. Чем меньшей мощности источник света, тем дольше его срок службы. Старение выражается в виде уменьшения яркости прибора света. Поэтому так важно правильно подобрать сопротивление для светодиода.

К основным характеристикам LED-диодов относят:

  1. Потребление тока. Однокристальные светодиоды потребляют ток, равный 0,02 А. При этом прямо пропорционально с количеством кристаллов растёт и его значение. Так, диод с четырьмя кристаллами потребляет ток 0,08 А. Именно из-за этого параметра диода и ставится ограничительный резистор, чтобы он не сгорел при высокой силе тока.
  2. Величину падения напряжения. Эта характеристика указывает, какое количество энергии выделяется на светодиоде, то есть на сколько вольт уменьшится величина напряжения при параллельном его включении в цепь. Например, если падение составляет 3 вольта, а величина разности потенциалов на входе равна 9 вольтам, то при включении параллельно к источнику питания светодиода напряжение на выходе будет равно 6 вольтам.
  3. Светоотдачу. Эта характеристика показывает количество света, излучаемое устройством при потреблении мощности равной одному ватту.
  4. Цветовую температуру. Она зависит от управляющего тока, эффективности теплоотвода и температуры окружающей среды. Интенсивный поток света, связанный с потребляемой электрической мощностью, также увеличивает температуру. При этом следует отметить, что перепады температуры значительно снижают ресурс светодиода.
  5. Типоразмер. Его значение зависит от размера излучателя. Соответственно, чем больше размер светодиода, тем больше его яркость и мощность.

Способы подключения

Для беспроблемной работы светодиода очень важно значение рабочего тока. Неверное подключение источников излучения или существенный разброс их параметров при совместной работе приведёт к превышению протекающего через них тока и дальнейшему перегоранию приборов. Связано это с увеличением температуры, из-за которой кристалл светодиода просто деформируется, а p-n переход пробьётся. Поэтому так важно ограничить подающуюся на источник света величину тока, то есть ограничить питающее напряжение.

Проще всего это выполнить, используя сопротивление, включённое последовательно в цепь излучателя. В этом качестве применяется обыкновенный резистор, но он должен иметь определённую величину. Его большое значение не сможет обеспечить нужную разность потенциалов для возникновения процесса рекомбинации, а меньшее — спалит. При этом нужно не только знать, как рассчитать сопротивление для светодиода, но и понимать, как правильно его поставить, особенно если схема насыщена радиоэлементами.

В электрической цепи может использоваться как один светодиод, так и несколько. При этом существует три схемы их включения:

  • одиночная;
  • последовательная;
  • параллельная.

Одиночный элемент

Когда в электрической цепи используется только один светодиод, то последовательно с ним ставится одни резистор. В результате такого подключения общее напряжение, приложенное к этому контуру, будет равно сумме падений разности потенциалов на каждом элементе цепи. Если обозначить эти потери на резисторе как Ur, а на светодиоде Us, то общее напряжение источника ЭДС будет равно: Uo = Ur + Us.

Перефразируя закон Ома для участка сети I = U / R, получается формула: U = I * R. Подставив полученное выражение в формулу для нахождения общего напряжения, получим:

Uo = IrRr + IsRs, где

  • Ir — ток, протекающий через резистор, А.
  • Rr — расчётное сопротивление резистора, Ом.
  • Is — ток, проходящий через светодиод, А.
  • Rs — внутренний импеданс светодиода, Ом.

Значение Rs изменяется в зависимости от условий работы источника излучения и его величина зависит от силы тока и разности потенциалов. Эту зависимость можно увидеть изучая вольт-амперную характеристику диода. На начальном этапе происходит плавное увеличение тока, а Rs имеет высокое значение. После импеданс резко падает и ток стремительно возрастает даже при незначительном росте напряжения.

Если соединить формулы, получится следующее выражение:

Rr = (Uo — Us) / Io, Ом

При этом учитывается, что сила тока, протекающего в последовательном контуре участка цепи, одинакова в любой его точке, то есть Io = Ir = Is. Это выражение подходит и для последовательного соединения светодиодов, ведь при нём для всей цепи используется также лишь один резистор.

Таким образом, для нахождения нужного сопротивления остаётся узнать величину Us. Значение падения напряжения на светодиоде является справочной величиной и для каждого радиоэлемента она своя. Для получения данных понадобится воспользоваться даташитом на устройство. Даташит — это набор информационных листов, которые содержат исчерпывающие сведения о параметрах, режимах эксплуатации, а также схемы включения радиоэлемента. Выпускает его производитель изделия.

Параллельная цепь

При параллельном соединение радиоэлементы контактируют между собой в двух точках — узлах. Для такого типа цепи справедливы два правила: сила тока, входящая в узел, равна сумме сил токов, исходящих из узла, и разность потенциалов во всех точках узлов одинакова. Исходя из этих определений, можно сделать заключение, что в случае параллельного соединения светодиодов искомый резистор, располагающийся в начале узла, находится по формуле: Rr = Uo / Is1+In, Ом, где:

  • Uo — приложенная к узлам разность потенциалов.
  • Is1 — сила тока, протекающая через первый светодиод.
  • In — ток, проходящий через n-й светодиод.

Но такая схема с общим сопротивлением, располагающимся перед параллельным соединением светодиодов, — не используется. Связанно это с тем, что в случае перегорания одного излучателя, согласно закону, сила тока, входящая в узел, останется неизменной. А это значит, она распределится между оставшимися рабочими элементами и при этом через них пойдёт больший ток. В результате возникнет цепная реакция и все полупроводниковые излучатели в конечном счёте сгорят.

Поэтому правильно будет использовать собственный резистор для каждой параллельной ветки со своим светодиодом и выполнить расчёт резистора для светодиода отдельно для каждого плеча. Такой подход ещё выгоден тем, что в схеме можно использовать радиоэлементы с разными характеристиками.

Расчёт сопротивления каждого плеча происходит аналогично одиночному включению: Rn = (Uo — Us) / In, Ом, где:

  • Rn — искомое сопротивление n -ой ветки.
  • Uo — Us — разность падений напряжений.
  • In — сила тока через n-й светодиод.

Пример расчёта

Пускай на электрическую схему поступает питание от источника постоянного напряжения, равного 32 вольтам. В этой схеме стоят два параллельно включённых друг другу светодиода марки: Cree C503B-RAS и Cree XM—L T6. Для расчёта требуемого импеданса понадобится узнать из даташита типовое значение падения напряжения на этих светодиодах. Так, для первого оно составляет 2.1 В при токе 0,2, а второго — 2,9 В при той же величине силы тока.

Подставив данные значения в формулу для последовательной цепи, получится следующий результат:

  • R1 =(U0-Us1)/ I=(32−2,1)/0,2 = 21,5 Ом.
  • R2 = (U0-Us2)/ I=(32−2,9)/0,2 = 17,5 Ом.

Из стандартного ряда подбирают ближайшие значения. Ими будут: R1 = 22 Ома и R2 = 18 Ом. При желании можно рассчитать и мощность, рассеиваемую на резисторах по формуле: P = I*I*U. Для найденных резисторов она составит P= 0,001 Вт.

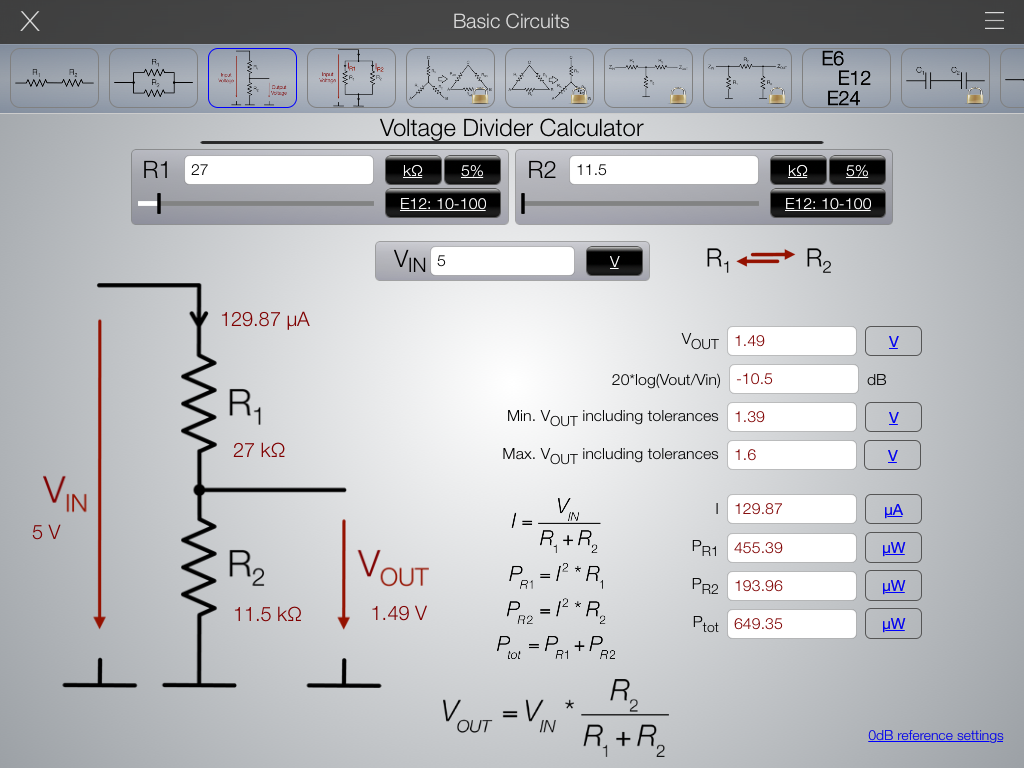

Браузерные онлайн-калькуляторы

При большом количестве светодиодов в схеме рассчитывать для каждого сопротивление — процесс довольно утомительный, тем более что при этом можно допустить ошибку. Поэтому проще всего для расчётов использовать онлайн-калькуляторы.

Представляют они собой программу, написанную для работы в браузере. В интернете можно встретить много таких калькуляторов для светодиодов, но принцип работы у них одинаков. Понадобится ввести справочные данные в предложенных формах, выбрать схему подключения и нажать кнопку «Результат» или «Расчёт». После чего останется только дождаться ответа.

Пересчитав вручную, его можно проверить, но особого смысла в этом не будет, так как при вычислении программы используют аналогичные формулы.
