онлайн расчет бесплатно + схемы и таблицы

Подогрев пола — удивительно комфортная вещь. Понимаешь это побывав в доме с таким отоплением и невольно задумываешься о том, а не сделать ли себе. Чтобы принять решение, да и выбрать способ подогрева, нужно прикинуть объем работ, материалов и стоимость всей затеи. Поможет в этом расчет теплого пола. Это только часть всего что надо. Ведь нужны будут еще термостаты, датчики температуры, в водяном полу — коллекторы и расходомеры.

Для людей, которые хотят сами спроектировать и смонтировать водяные полы, наш онлайн калькулятор для расчета водяного теплого пола будет просто незаменим!

Область применения нашего онлайн калькулятора:

  • расчет сметы (будет просчитана и отображена средняя стоимость всех материалов)
  • расчет материалов (калькулятор рассчитает длину трубы для водяного теплого пола, коллектор, количество утеплителя, фитингов и крепежных элементов)

Вы можете сделать расчет теплых водяных полов по площади, калькулятор все сам просчитает и выдаст список всех материалов и их количество.

Онлайн калькулятор водяного теплого пола предназначен для расчета основных тепловых и гидравлических параметров системы, расчета диаметра и длины трубы. Калькулятор предоставляет возможность осуществить расчет теплого пола, реализованного «мокрым» способом с обустройством монолитного пола из цементно-песчаного раствора или бетона, а также с реализацией «сухим» методом, с использованием тепло-распределяющих пластин. Устройство системы ТП «сухим» методом предпочтительно для деревянных полов и перекрытий.

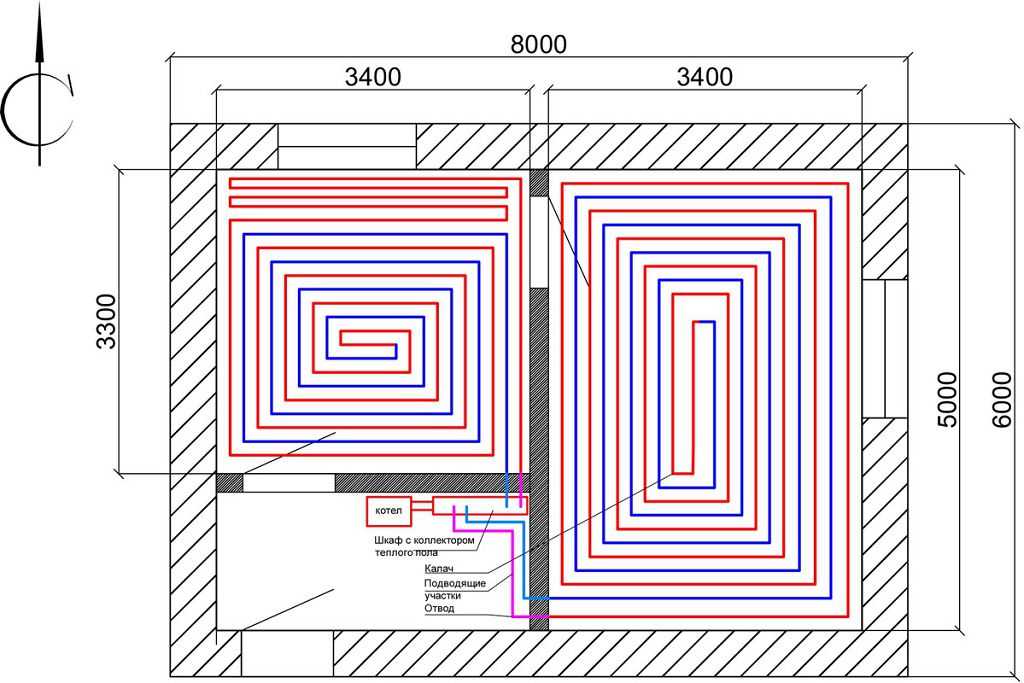

Рекомендуется соблюдать шаг укладки в диапазоне 150-300 мм, для труб диаметром 16, 18, 20 мм не превышать длину контура более чем на 100, 120, 125 м, соответственно.

В больших помещениях со значительной протяженностью контура, для того чтобы сохранить тепловой поток необходимой мощности, следует увеличить расстояние между трубами и выполнить укладку дополнительных контуров. При завышении предельно допустимых значений основных параметров, калькулятор укажет на ошибки.

Тепловые потоки, направленные снизу-вверх, являются наиболее предпочтительными и комфортными для человеческого восприятия. Именно поэтому обогрев помещений теплыми полами становится наиболее популярным решением по сравнению с настенными источниками тепла. Нагревательные элементы такой системы не занимают дополнительного места в отличие от настенных радиаторов.

Правильно спроектированные и реализованные системы теплого пола являются современным и комфортным источником обогрева помещений. Использование современных и качественных материалов, а также правильных расчетов, позволяет создать эффективную и надежную систему отопления со сроком службы не менее 50 лет.

Система теплого пола может выступать единственным источником обогрева помещения только в регионах с теплым климатом и с использованием энерго-эффективных материалов. При недостаточном тепловом потоке обязательно применение дополнительных источников тепла.

Полученные расчеты будут особенно полезны тем, кто планирует реализовать систему отопления теплого пола своими руками в частном доме.

Полезные таблицы при расчете теплого пола:

Таблица: Расход трубы при монтаже теплого пола



Таблица: Температура теплого пола под плитку, ламинат и линолеум

Видео: Труба для водяного теплого пола

Для более точного расчета обязательно обратитесь к квалифицированным специалистам в вашем регионе!

Общие сведения по результатам расчетов

1. Общий тепловой поток — Количество выделяемого тепла в помещение. Если тепловой поток меньше тепловых потерь помещения, необходимы дополнительные источники тепла, например, такие как настенные радиаторы.

2. Тепловой поток по направлению вверх — Количество выделяемого тепла в помещение с 1 квадратного метра площади по направлению вверх.

3. Тепловой поток по направлению вниз — Количество «теряемого» тепла и не участвующего в обогреве помещения. Для уменьшения данного параметра необходимо выбирать максимально эффективную теплоизоляцию под трубами ТП* (*теплого пола).

4. Суммарный удельный тепловой поток — Общее количество тепла, выделяемого системой ТП с 1 квадратного метра.

5. Суммарный тепловой поток на погонный метр — Общее количество тепла, выделяемого системой ТП с 1 погонного метра трубы.

6. Средняя температура теплоносителя — Средняя величина между расчетной температурой теплоносителя подающего трубопровода и расчетной температурой теплоносителя обратного трубопровода.

7. Максимальная температура пола — Максимальная температура поверхности пола по оси нагревательного элемента.

8. Минимальная температура пола — Минимальная температура поверхности пола по оси между трубами ТП.

9. Средняя температура пола — Слишком высокое значение данного параметра может быть дискомфортно для человека (нормируется СП 60. 13330.2012). Для уменьшения данного параметра необходимо увеличить шаг труб, снизить температуру теплоносителя либо увеличить толщину слоев над трубами.

10. Длина трубы — Общая длина трубы ТП с учетом длины подводящей магистрали. При высоком значении данного параметра калькулятор рассчитает оптимальное кол-во петель и их длину.

11. Тепловая нагрузка на трубу — Суммарное количество тепловой энергии, получаемое от источников тепловой энергии, равное сумме теплопотреблений приемников тепловой энергии и потерь в тепловых сетях в единицу времени.

12. Расход теплоносителя — Массовое кол-во теплоносителя предназначенного для подачи необходимого кол-ва тепла в помещение в единицу времени.

13. Скорость движения теплоносителя — Чем выше скорость движения теплоносителя, тем выше гидравлическое сопротивление трубопровода, а также уровень шума, создаваемого теплоносителем. Рекомендуемое значение от 0.15 до 1м/с. Данный параметр можно уменьшить за счет увеличения внутреннего диаметра трубы.

14. Линейные потери давления — Снижение напора по длине трубопровода, вызванного вязкостью жидкости и шероховатостью внутренних стенок трубы. Без учета местных потерь давления. Значение не должно превышать 20000 Па. Можно уменьшить за счет увеличения внутреннего диаметра трубы.

15. Общий объем теплоносителя — Общее кол-во жидкости для заполнения внутреннего объема труб системы ТП.

Смежные нормативные документы:

  • СП 60.13330.2012 «Отопление, вентиляция и кондиционирование воздуха»
  • СП 29.13330.2011 «Полы»
  • СП 71.13330.2017 «Изоляционные и отделочные покрытия»
  • СП 41-102-98 «Проектирование и монтаж трубопроводов систем отопления с использованием металлополимерных труб»
  • СП 41-109-2005 «Проектирование и монтаж внутренних систем водоснабжения и отопления зданий с использованием труб из «сшитого» полиэтилена»

Загрузка…

Понравилось? Поделись с друзьями!

Расчет электрического теплого пола

Подогрев пола становится все более обыденной вещью в наших жилищах. Подогревают пол при помощи водяного отопления, уложив трубы в стяжку, или электричества — различных нагревательных элементов, которые электроэнергию превращают в тепло. Водяной теплый пол сделать можно далеко не всегда — в старых квартирах на него получить разрешение нереально. С электрическим подогревом проще — можно найти вариант даже для старых перекрытий, который нагрузку дает минимальную. Но чтобы в доме было тепло, обязательно предварительно сделать расчет электрического теплого пола. Тогда расход на обустройство будут оптимальны, а мощности достаточно даже для самых холодных периодов.

Подогрев пола значительно повышает уровень комфорта

Содержание статьи

  • 1 Методики расчета
    • 1.1 Расчет электрического теплого пола по теплопотерям
    • 1.2 Определение требуемой мощности в зависимости от назначения помещения
  • 2 Что может повлиять на теплоотдачу
    • 2.1 Покрытие
    • 2.2 Теплоизоляция
    • 2.3 Терморегуляторы и датчики

Методики расчета

В первую очередь надо определиться, теплый пол у вас будет основным отоплением (без радиаторов и других источников тепла) или дополнительным (для повышения комфорта). В зависимости от этого меняется расчет электрического теплого пола. Если подогрев пола — только дополнительное отопление, единственное требование — мощности должно хватить для того чтобы нагреть пол до комфортных 28,5-29°C. Других требований нет. При таком раскладе смело пользуются средними цифрами, которые определены опытным путем (в таблице ниже). При использовании подогрева пола в качестве основного отопления, подход другой: тепла должно быть достаточно для компенсации теплопотерь. Тут все несколько сложнее — нужны расчеты.

Расчет электрического теплого пола по теплопотерям

Есть два способа сделать расчет электрического теплого пола. Первый является именно расчетом. При использовании этой методики сначала определяются теплопотери помещения. При этом учитывается регион, в котором находится здание, материал и толщина стен, толщина и вид утепления, размеры окон и тип остекления, наличие и площадь стен, выходящих на улицу, ориентация помещения (на юг, север, и т.п.). Все эти факторы влияют на количество тепла, которое уходит из помещения и которое придется восполнять.

Теплопотери для каждого вида строительного материала можно найти в специальной литературе, есть отдельные методики. Такой расчет — муторное дело, но он позволяет получить точные данные. Это на случай, если считать хотите сами. Если нет, можно заказать теплотехнический расчет у специалистов. И, если площади под теплы пол планируются большие, лучше все-таки заказать. Порой, самостоятельно определенные теплопотери в разы превышают те, которые вам выдадут спецы. А излишнюю мощность — зря потраченные деньги.

Пример расчета теплопотерь помещений

Полученная цифра и будет мощностью электрического теплого пола, которая необходима для компенсации теплопотерь данного помещения. Весь расчет электрического теплого пола состоит в том, чтобы подобрать нагревательные элементы в таком количестве и такой мощности, чтобы они суммарно выдавали требуемое количество тепла (можно с небольшим запасом). Если это будут нагревательные кабели, придется разработать схему укладки так, чтобы на заданной площади разместился весь необходимый метраж кабеля. Если решено использовать пленочный теплый пол, надо искать пленку требуемой мощности. В любом случае, учтите, что для того чтобы ногами не ощущать холодные и горячие места нагрева, расстояние между соседними нагревательными элементами не должно быть больше 30 см. А для нормального перераспределения тепла (не полосами) минимальная высота стяжки должна быть — 3 см, лучше около 5 см.

Обратите внимание! Электрический теплый пол укладывают только на той площади, которая не занята мебелью и крупной бытовой техникой. Это связано с тем, что в большинстве своем нагревательные элементы теплого пола не переносят перегрева (кроме саморегулирующегося греющегося кабеля). Потому расчет электрического теплого пола начинается с расположения на плане комнаты мебели и техники (в масштабе). Определив площадь не занятую обстановкой, можно приступать к расчету. Еще один важный момент: если теплый пол является основным источником тепла, то обогреваемая поверхность не должна быть меньше 70% от общей площади помещения.

Сначала надо определить площадь, на которой не будет мебели

Определение требуемой мощности в зависимости от назначения помещения

Второй способ — считать по среднестатистическим данным. Количество материалов, которое используют при строительстве жилых домов, ограничено. Это дало возможность вывести средние цифры необходимых мощностей теплого пола для отопления помещений разного назначения. (смотрите таблицу).

Вид отопления Название объекта Требуемая мощность
Дополнительное отопление Кухня, жилые комнаты на первом этаже 140-150 Вт/м2
Дополнительное отопление Кухня, жилые комнаты на втором этаже и выше 120-130 Вт/м2
Дополнительное отопление Ванная комната 140-150 Вт/м2
Дополнительное отопление Балкон, лоджия 180 Вт/м2
Основное отопление Все помещения, независимо от назначения 180 Вт/м2

При расчете электрического теплого пола найденную  незанятую площадь умножают на норму, взятую из таблицы. Получают цифру, которую может выдать электрический теплый пол. В принципе, это также будет и максимальная потребляемая мощность, необходимая для подогрева пола.

Требуемую мощность нагрева пола можно определить исходя из его назначения

Например, если обогреваться будет 10 квадратов в  жилой комнате на первом этаже, то выдать/потребить нагревательный элемент может  140 Вт/м2 * 10 м2 = 1400 Вт. Это потребляемая мощность в час. Не стоит пугаться. Реально такой расход может быть только сразу после включения и до тех пор, пока пол не наберет заданную температуру. В этот промежуток времени нагреватели работают постоянно. Затем подогрев включается/выключается терморегулятором, который поддерживает заданную температуру с точностью до 1°C. Количество потребляемого в этот период электричества зависит от погоды (чем холоднее, тем чаще будет включаться) и степени утепления пола и помещения в целом.

Что может повлиять на теплоотдачу

На то, насколько хорошо будет работать подогрев пола, оказывает влияние не только мощность нагревательных элементов, но и то, насколько правильно разработан и сделан весь «пирог», как верно подобраны материалы.

Покрытие

В первую очередь на теплоотдачу влияет покрытие, которое укладывают поверх нагревательных элементов. Например, если используется для обогрева резистивный или саморегулирующийся кабель, маты из него или стержневой инфракрасный пол, чаще всего их заливают в стяжку. При этом используют специальные смеси для теплого пола. Другой вариант — в стандартный цементно-песчаный раствор добавлять присадки, которые повышают теплопроводность бетона. Второй вариант дешевле, но придется искать информацию о необходимых добавках. Зато можно сэкономить.

Покрытие теплого пола во многом определяет насколько комфортно будет им пользоваться

Затем на стяжку укладывают керамическую плитку — в ванной, коридоре, на кухне. В жилых комнатах чаще используют ламинат, линолеум, ковролин.

Независимо от того, какое напольное покрытие вы планируете приобрести, надо использовать только те материалы, которые предназначены для укладки на теплый пол. Они имеют повышенную теплопроводность, нормально переносят длительный нагрев. Так что повышенная цена обоснована, да и обогрев будет более эффективным.

Самый неудачный выбор финишного покрытия для теплого пола — ковролин. Даже специальный, он хуже всех других проводит тепло. Для того чтобы нагреть его до приемлемых 28-29°C, приходится поднимать температуру нагревательных элементов на 4-5°C  больше, чем при других типах отделки.

Самый удачный выбор — керамическая плитка или керамогранит. У них хорошая теплопроводность, но они также отличаются повышенной теплоемкостью — много времени проходит, пока они прогреются. Укладывать плитку а теплый пол надо на специальный клей.

При использовании греющих кабелей (любых) или стержневого теплого пола, технология укладки одинакова. Сначала заливается стяжка, бетон набирает прочность на протяжении 28 дней, потом укладывается плитка. При использовании матов из греющего кабеля процесс изменяется, причем значительно: плитку можно класть сразу поверх матов на требуемый слой клея. Расход клея в этом случае большой (минимальный слой плитка+клей   3 см), но времени требуется значительно меньше.

Под ламинат лучше использовать пленочный теплый пол

Пленочный теплый пол можно делать без стяжки. Его кладут под ламинат. Поверх пленки расстилают только специальную подложку (для теплого пола) и можно укладывать ламинат. Под линолеум или тот же ковролин, делают жесткое основание — кладут листы фанеры, ДСП или ОСП (OSB), а уже на них укладывают финишное покрытие. Такое устройство электрического теплого пола — без стяжки — возможно только в случае, если есть радиаторное отопление. Укладывается все быстро, но отопление неэффективно — большой теплоотдачи не добиться никакими средствами.

Теплоизоляция

Чем лучше теплоизоляция пола под электрическими нагревателями, тем меньше электроэнергии потребуется для поддержания нормальной температуры. Если при строительстве пол уже был достаточно утеплен, можно утепление не укладывать. Хотя любая система — кабельный или пленочный пол вы укладываете — говорит о необходимости использования теплоизолирующей подложки. Они разные в разных системах, но их присутствие желательно. Тогда, делая расчет электрического теплого пола по среднестатистическим данным, можно брать требуемую мощность по нижнему краю или даже еще немного ниже. А это — сэкономленные деньги и при устройстве, и при эксплуатации (меньше тепла уходит на нецелевой обогрев).

Немного о теплоизоляционных материалах, которые рекомендуют использовать при устройстве теплого пола. Самый оптимальный — экструдированный пенополистирол (ЭППС). Он имеет достаточную плотность и прочность, чтобы выдержать давление стяжки и всего, что на ней будет находиться. Второй вариант — напыляемая теплоизоляция высокой плотности. Способ еще лучше, но и еще дороже. Плотность под стяжку требуется высокая 60-80 кг/куб, а стоит такая напыляемая теплоизоляция еще дороже, чем ЭППС. Правда, имеет лучшие на сегодня характеристики (теплопроводность почти как у воздуха 0,2-0,3 в зависимости от производителя).

Стандартная схема устройства электрического теплого пола с греющими кабелями или матами

Часто при укладке электрического теплого пола советуют использовать теплоизоляцию с фольгированной поверхностью. Аргументируют это тем, что фольга отражает тепловые лучи внутрь помещения. Она так и работает, но при наличии воздушного зазора между нагревателем и фольгой (не менее 3 см). В пироге теплого пола нет и не может быть никаких воздушных прослоек. Так что укладка этого материала — просто пустая трата денег и времени. Есть и еще один аргумент против укладки слоя фольги под теплый пол. Фольга в бетоне разрушается в пыль через несколько недель и становится совсем уж бесполезной. Даже перераспределять равномернее тепло в таком состоянии они не может.

Терморегуляторы и датчики

Схема электрического теплого пола предполагает наличие терморегулятора и датчика температуры. Их наличие не обязательно — можно вручную включать и выключать нагреватели. Но только вместе с этими устройствами система будет работать нормально, длительный срок, обеспечит требуемый уровень комфорта, рационально будет использовать электроэнергию, избегать перегрева. На расчет электрического теплого пола наличие или отсутствие терморегулятора с датчиком никак не влияют, а вот на сроке службы сказываются очень сильно. Как уже говорили, подавляющее большинство нагревательных элементов боится перегрева, а его при ручном управлении избежать очень сложно. Пару раз не успеете вовремя выключить, кабели/пленка/маты расплавятся.

Размер ковриков и кабелей для электрического обогрева пола

Маты для обогрева пола:

Шаг 1: Создайте план этажа.

Начните с рисования плана отапливаемого помещения на бумаге с сеткой. Обязательно точно измерьте и укажите все размеры. На плане этажа должны быть указаны расположение и размеры любой мебели и стационарных приспособлений, таких как туалетные столики, шкафы, прилавки, душевые кабины, ванны, туалеты и т. д. Под этими приспособлениями нельзя прокладывать маты HeatTech и кабели. Четко обведите нагретую область маркером.

Шаг 2: Рассчитайте размер отапливаемой площади.

Рассчитайте общий размер пола с подогревом, используя данные шага 1. При необходимости разбейте площадь на более мелкие части (квадраты, прямоугольники) и сложите их индивидуальные размеры (A, B и C, как показано на образце справа ). Запишите результаты. Для матов на 120 В общая площадь отапливаемого пола не должна превышать 150 квадратных футов. Для матов на 240 В она не должна превышать 300 кв. футов.

Как видно из примера, все 3 области — A, B и C — это области, где необходим обогрев. Область непосредственно под раковиной не требует обогрева и поэтому не учитывается при расчете площади.

Показанная буферная зона (где отопление не является обязательным) рекомендуется, но не является обязательной и поэтому не учитывается при расчетах. Эта площадь может быть использована для установки избыточной длины теплового мата.
Совет: чтобы рассчитать размер треугольника, умножьте его стороны и разделите результат на 2.

Шаг 3: Определите расположение термостата.

Термостат следует размещать подальше от мест, где на него может попасть вода, например, от ванн, душевых кабин и раковин. Расположение термостата также важно, так как оно определяет начальную точку мата. В показанном примере показано расположение термостата «T» рядом с входом.

Шаг 4: Нарисуйте расположение матов на плане этажа.

План помещения необходим для выбора коврика для подогрева пола нужного размера. Учтите, что мат имеет постоянную ширину 20 дюймов, однако навигация в более узких местах может быть достигнута путем обрезки сетки из стекловолокна (не обрезайте нагревательный провод!). Убедитесь, что нагревательный мат покрывает основные области, например, прямо перед душем/ванной/туалетом и в пространстве под шкафчиками. Любые корректировки покрытия и длины коврика должны производиться в местах, где тепло не является существенным, например, за дверью, возле стен или за туалетом. В некоторых областях может потребоваться использование более одного мата, и это также следует отметить на схеме.

Для получения дополнительной информации о том, как обрезать и установить коврики с электрическим подогревом пола, нажмите здесь.

Шаг 5: Выберите нагревательный мат(ы) подходящего размера.

Сложите общую длину излучающего нагревательного мата и найдите соответствующую длину в таблице со спецификациями продукта. Сравните общую площадь покрытия (в кв. футах) из таблицы с размером отапливаемой площади из шага 2. Она не должна превышать площадь обогреваемого пола.

Примечание: можно использовать более простой метод определения размеров, который предполагает сопоставление общей площади отапливаемого пола с имеющимися размерами матов. Этот вариант хотя и приемлем, но менее точен и рекомендуется только для прямоугольных участков с минимальным количеством препятствий и поворотов или без них.


Кабель для обогрева пола

Шаг 1: Создайте план этажа.

Начертите план отапливаемой зоны, как описано выше в разделе «Маты с подогревом пола».

Шаг 2: Рассчитайте размер отапливаемой площади.

Следуйте инструкциям выше в разделе «Нагревательные маты».

Пример, показанный справа, показывает 5 областей, где требуется отопление: A, B, C, D и E. Буферная зона (не часть секции «E») не включена в расчет площади и используется для установки избыточного отопления. кабель, если есть.

Шаг 3: Выберите нагревательный кабель соответствующего размера.

Используя данные из таблицы продуктов, выберите нагревательный кабель нужной длины. Обратите внимание, что для большинства установок рекомендуется расстояние между кабелями 3 дюйма. Полное покрытие кабеля на выбранном расстоянии должно быть равно или меньше размера обогреваемой площади. Это гарантирует, что не останется лишнего нагревательного кабеля.

В показанном примере общая площадь покрытия кабеля обогреваемого пола (с интервалом 3 дюйма) превышает площадь обогрева, что означает, что избыточная длина кабеля будет проложена в буферной зоне, указанной на плане этажа.

Советы по установке для обоих типов систем:

  • Настоятельно рекомендуется создать «буферную» зону на плане этажа, где обогрев не является обязательным и который можно использовать для прокладки оставшегося кабеля или оставить без обогрева. Примеры буферных зон: за дверью, у стен и за туалетом.
  • Пропустите ленту — клейкая лента не рекомендуется для крепления кабеля электрического обогрева пола, так как она не гарантирует надлежащего расстояния между кабелем и может привести к недостаточной/остаточной длине кабеля и неравномерной теплоотдаче. Вместо этого используйте кабельные направляющие HeatTech (HTCG-25). Они содержат проволочные крючки, расположенные на расстоянии 1 дюйм, что позволяет прокладывать кабель точно на расстоянии 2 дюймов, 3 дюйма (рекомендуется) или 4 дюйма. Направляющие кабеля входят в каждый комплект кабелей (HTCBLKIT), а дополнительные длины можно приобрести отдельно.

Для получения помощи в определении размеров и выборе продукта свяжитесь с нашей командой дизайнеров по адресу support@heattechproducts. com, используя нашу форму запроса коммерческого предложения. Кроме того, вы также можете просмотреть наш ассортимент продуктов для обогрева пола и выбрать тип, который наилучшим образом соответствует требованиям вашего проекта.

7 советов по установке электрического подогрева пола

Установка электрического подогрева пола — отличный способ повысить комфорт и ценность вашего дома. Он не только сохраняет ваши ноги в тепле и свежести, но также может помочь сократить ваши счета за электроэнергию, обеспечивая основное или дополнительное тепло. Обычно устанавливаемый при строительстве дома, он также является идеальным решением для обогрева во время реконструкции.

В этой статье мы дадим вам семь советов по быстрой и эффективной установке электрического теплого пола.

Как работает теплый пол?

Системы лучистого обогрева пола излучают тепло посредством теплового излучения. Они генерируют рассеянное косвенное тепло, которое излучается вверх от пола и проникает в соседние предметы. Через излучение тепловая энергия в воздухе передается посредством электромагнитных волн.

Пока эти волны остаются свободными, они обладают потенциальной энергией. Однако, как только они сталкиваются с препятствием, энергия преобразуется в тепло и передается соответствующему объекту — будь то ваши полы, стены, мебель или даже вы сами! Вот почему при лучистом нагреве вы чувствуете тепло быстрее и при более низкой температуре. При таком типе обогрева поток воздуха минимален, что позволяет поддерживать комфортную и равномерную температуру во всем помещении.

Типы лучистого теплого пола

Существует два основных типа систем лучистого теплого пола, каждый из которых имеет свои преимущества и недостатки. Хотя обе системы могут использоваться как при новом строительстве, так и при реконструкции, тип выбранной вами системы зависит от различных факторов, включая размер помещения, климат и ваш бюджет.

Электрические системы обогрева полов

Электрические системы обогрева полов становятся все более популярными среди домовладельцев, которые хотят добавить немного тепла в свои дома. В отличие от систем с принудительной подачей воздуха, которые полагаются на циркулирующий воздух для распределения тепла, лучистое отопление пола использует электромагнитные волны для выработки тепла непосредственно в материале пола. Этот тип системы очень эффективен и может использоваться в различных условиях, включая полы из бетона, плитки и ламината. Кроме того, установка электрического теплого пола, как правило, намного проще, чем установка традиционной системы принудительной вентиляции. Электрическое лучистое тепло является идеальным решением во время реконструкции, поскольку оно не требует водопровода или насосов и обычно добавляет менее 1/2 дюйма к общей высоте пола.

Водяные системы напольного отопления

Как и в электрических системах, основной принцип передачи тепла с помощью электромагнитных волн остается тем же. Разница в том, как производится тепло. Гидравлические системы нагревают воду, которая затем перекачивается через серию труб, нагревающих пол, который передает это тепло в помещение.

Некоторые считают гидронический метод наиболее энергоэффективным, потому что вода является средой, используемой для передачи тепла вместо постоянного потока электричества. Однако вода должна быть нагрета в бойлере, а затем перекачана в конечное место для использования. Гидравлические системы имеют несколько отрицательных сторон:

  • Их установка стоит дорого – для выполнения этой работы требуются как лицензированные сантехники, так и электрики.
  • Из-за занимаемой площади их трудно переоборудовать.
  • Вам понадобится большая площадь для котла и насосов, а также подключение к сети для сантехники.

Водяное лучистое тепло может быть отличным вариантом во время нового строительства, когда есть легкий доступ ко всей площади пола.

7 Советы по установке электрического теплого пола

1. Правильно рассчитайте площадь установки

Умножьте длину комнаты на ширину, чтобы получить площадь в квадратных футах. Затем измерьте все шкафы и другие предметы, стационарно установленные на полу. Суммируйте квадратные метры этих предметов и вычтите это из квадратных метров комнаты. Это площадь, которая будет отапливаться.

Греющие кабели и маты никогда не должны прокладываться под шкафами или другими предметами с постоянным расположением на полу. Кроме того, ни в коем случае нельзя обрезать кабели в любой из этих систем, так как их эффективная работа зависит от длины, в которой они продаются. Чтобы быстро узнать, какие материалы вам потребуются для выполнения работы, воспользуйтесь этим инструментом мгновенного ценообразования.

2. Выберите правильную изоляцию

Чтобы уменьшить теплопотери и сократить время нагрева, необходимо утеплить пол.

Многие изоляционные решения также обладают свойствами шумоподавления и гидроизоляции. Warmup предлагает два варианта изоляции: сверхлегкую плиту, подходящую для большинства напольных покрытий, и изолирующую подложку для использования под системой отопления из фольги.

Ультралегкая доска 3-в-1 состоит из нескольких слоев, содержащих алюминий, нетканый флис и изоляцию PEF. Верхний и нижний слой нетканого материала действуют как разъединяющий барьер, который защищает плитку и раствор от растрескивания, вызванного движением основания. Слой алюминия отражает тепло вверх, поэтому оно равномерно распределяется по поверхности пола.

Теплоизоляционная подложка, изготовленная компанией Warmup, предотвращает утечку тепла вниз, повышая эффективность вашей системы напольного отопления. Подложка из фольги также служит барьером для влаги и должна устанавливаться лицевой стороной вниз. Этот продукт был специально разработан для использования с фольгированным нагревателем и представляет собой идеальную комбинацию для укладки мягких напольных покрытий, таких как ковер или ламинат, поверх нагревателя.

3. Использование нескольких датчиков

Датчики используются для определения температуры в помещении и должны быть установлены на одном уровне с нагревательными элементами. Для этого может потребоваться вырезать канал в черновом полу. В небольшой ванной комнате может быть достаточно одного датчика, расположенного в центре, но в больших помещениях вам следует установить несколько датчиков, чтобы система получала точные показания для всей комнаты. Некоторые установщики прокладывают кабель для датчиков в том же кабелепроводе, что и основной источник электропитания, но рекомендуется прокладывать каждый щуп в отдельном кабелепроводе, если его когда-либо потребуется заменить.

4. Выделенный выключатель с 2 кабелепроводами

Ваша система должна быть настроена на отдельный выделенный выключатель. Это обеспечит непрерывную работу даже при срабатывании других автоматических выключателей. Использование отдельного кабелепровода для линий электропередач и датчиков температуры обеспечивает большую гибкость, если возникает необходимость работы с проводкой.

5. Дайте Thin-Set или Leveler полностью высохнуть

Thin-set используется поверх систем матового типа и обеспечивает основу для укладки плитки и других напольных покрытий. Выравниватель обычно используется заранее, чтобы исправить любые неровности на полу, прежде чем приступить к установке. Оба этих продукта должны быть полностью отверждены перед укладкой на них готового напольного покрытия.

Для отверждения разбавленного пола требуется от 24 до 48 часов, а выравниватель должен сохнуть в течение 12-24 часов перед укладкой на него готового пола.

6. Проверка гарантии на тепло и мощность

Прежде чем выбрать производителя для вашей системы электрического обогрева пола, внимательно ознакомьтесь с гарантией. Убедитесь, что гарантия на систему распространяется на уровне компонентов. На каждый компонент системы могут быть разные гарантии, и вам нужно понимать, что они из себя представляют.

Например, изоляция, мат, кабель, датчики и термостат, вероятно, будут иметь отдельную гарантию. Если вы устанавливаете систему, предлагает ли ваш подрядчик гарантию, которая распространяется на его работу и компоненты? Вы должны знать до начала работы.

7. Установка удобна для самостоятельной установки, но для ее завершения может потребоваться лицензированный электрик

Установка системы электрического обогрева пола довольно проста. Существует множество онлайн-видео и письменных инструкций, которые помогут вам в этом процессе, что делает это простым проектом «сделай сам» для опытного мастера.
