Какого цвета провода фазы, ноля, заземления

В электрике существует три вида проводов: фаза, ноль и заземление. Неправильное подсоединение электропроводов может привести к возникновению короткого замыкания или удару током.

Ранее цвет проводов был черным или белым, что не только доставляло неудобства, но и затягивало работу: чтобы определить ноль и фазу, необходимо было подать питание в проводники и проверить их тестером. Принятая сегодня цветная маркировка позволяет даже человеку с отсутствием опыта достаточно быстро определить фазу, ноль и заземление и подключить контакты правильно и безопасно.

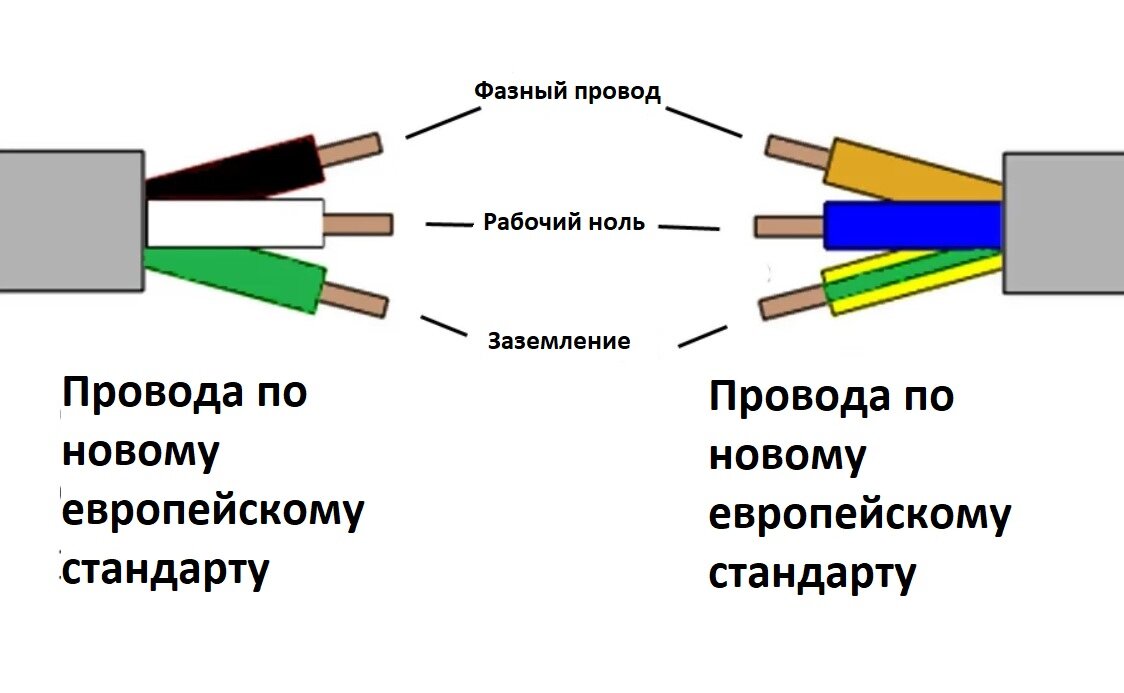

Маркировка разными цветами осуществляется в соответствии с Европейскими стандартами и Правилами устройства электроустановок. Она наносится по всей длине проводника, обеспечивая удобство работы.

Цветовая маркировка позволяет быстро идентифицировать провода

Читайте также: Маркировка проводов

Цвет провода заземления

Провод заземления может маркироваться следующими цветами:

• желтым;
• зеленым;
• желто-зеленым;
• желто-зелеными полосами в продольном или поперечном направлении.

Обратите внимание, что заземление также называют нулевой защитой, не следует путать его с рабочим нулем.

На схемах заземление обозначается как PE.

Цветовая маркировка ноля

Ноль также называется нейтральным или нулевым рабочим контактом. Он маркируется синим или голубым цветом, иногда имеет одну или несколько белых полос.

На схемах указывается как N.

Маркировка фазного провода

Наибольшую опасность при работе с электропроводкой представляют именно фазные провода, так как в ряде случаев прикосновение к ним может привести к летальному исходу. Провод фаза (плюс) маркируется разными, но всегда яркими цветами:

• черным;
• серым;
• белым;
• коричневым;
• фиолетовым;
• оранжевым;
• бирюзовым;
• красным;
• розовым.

На схемах обозначается как L. При наличии нескольких фаз к букве добавляют цифру: L1, L2, L3. На некоторых схемах трехфазных сетей первую фазу обозначают как А, вторую – В, третью – С.

В связи с большим количеством вариантов цветовых решений найти фазу проще, если сначала исключить ноль и заземление.

Цветовые обозначения проводов в разных странах. По данным wikipedia.org

Определение правильности маркировки

Цвета проводов позволяют ускорить их определение, но полагаться только на них может быть опасно, так как не исключена возможность ошибочного подключения. Перед началом любых работ необходимо удостовериться в правильной идентификации проводников с помощью измерительных приборов: мультиметра или индикаторной отвертки.

При прикосновении к фазе на отвертке загорится светодиод. Если провод двужильный, вторым проводником будет ноль. Если же провод трехжильный, потребуется прозвонить кабель тестером или мультиметром.

Читайте также: Как прозвонить кабель

Для определения ноля и заземления необходимо дотронуться одним стержнем к фазе, вторым – к проводнику, который предположительно является нулевым. Если на экране тестера высветится 220 В или текущее напряжение, которое по факту может быть меньше – это ноль. Если значение сильно меньше, то проверку необходимо продолжить.

Одним стержнем нужно снова прикоснуться к фазе, вторым – к предполагаемому заземлению. Если показания ниже, чем при первом измерении, то это действительно заземление. Если выше, то провода подключены неправильно и это ноль. В этом случае нужно найти, где именно ошибка в подключении, или же двигаться дальше, запомнив этот момент, но предпочтительнее будет, конечно, первый вариант.

Читайте также: Чем отличается зануление и заземление

как обозначаются фаза и ноль, можно ли отличить цвета в трехжильном кабеле питания

Электропровода имеют несколько жил, каждая из которых выполняет свою функцию. Есть нулевой, фазовый и заземляющий проводник. Нужно уметь определять их, чтобы корректно выполнять электромонтажные работы.

Содержание

1. Цвет провода заземления
2. Как визуально определить принадлежность проводов в розетке
3. В сетях однофазного тока
4. В сетях трехфазного тока (трехжильный)
5. Чем отличается фаза от нулевой
6. Обозначения и расшифровка
7. Фазный провод L
8. Нулевой рабочий N
9. Нулевой защитный PE
10. Бесцветные плоские трехжильные провода при монтаже ППВ: как определить?
11. Почему определять фазу и ноль по цвету провода нельзя
12. Всегда ли заземление обозначается зелено-желтым проводом
13. Полезное видео

Цвет провода заземления

Для облегчения работ кабели изготавливаются с разной маркировкой: цветовой или буквенной. Использование маркировки уменьшает время ремонта, подключения выключателей или розеток. Но важно не забывать о безопасности.

Перед проведением ремонтных работ стоит убедиться, за что отвечает каждая жила. Это делается при помощи специальных приспособлений: мультиметра или индикаторной отвертки.

Как визуально определить принадлежность проводов в розетке

Окрашивание изоляции жил в конкретные цвета – это способ маркировки электропроводов. Делается для визуального определения назначения того или иного проводника. Такой способ определения назначения является самым наглядным и удобным для электриков. Также производители наносят и буквенную маркировку. Она же отмечается в электрических схемах или на приборах.
[stextbox id=»info»]Маркировка электропроводов не имеет жесткой регламентации, поэтому цвета могут не совпадать. [/stextbox]

В сетях однофазного тока

Электропроводка с однофазной сетью 220 В имеет 2 жилы. Одна является фазной, другая – нулевой. Цветовая маркировка обычно следующая:

• фаза – коричневый, черный, серый, красный, бирюзовый или другой цвет;
• ноль – синий.

По общепринятой маркировке фазовый проводник можно окрашивать любым цветом, кроме синего. В синий или голубой традиционно окрашивается нулевая жила.

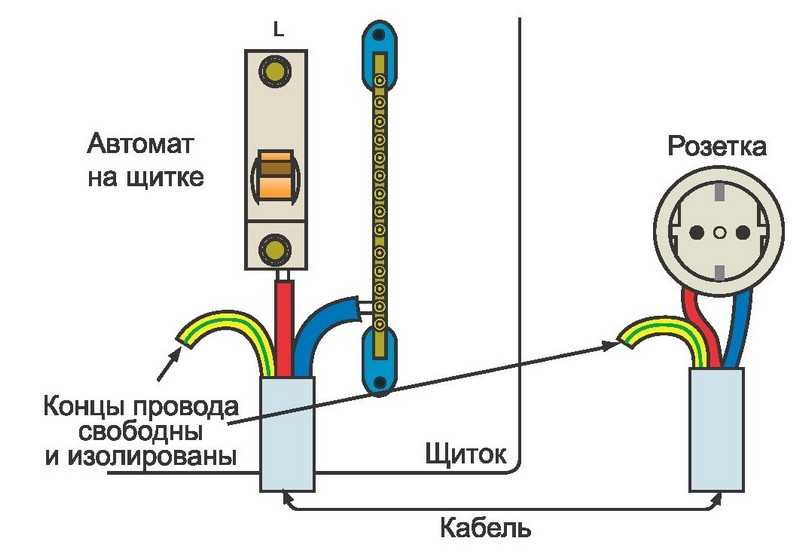

Однофазная трехпроводная сеть имеет 3 жилы. Есть нулевой, фазовый и заземляющий проводник. Наличие заземления – одно из главных требований в правилах монтажа.

Маркировка фазного электропровода – коричневая, нулевого – синяя или голубая, заземление – желто-зеленая.

В сетях трехфазного тока (трехжильный)

Трехфазная сеть 380 В может быть с заземляющим проводником и без него. Выделяют трехфазную четырехпроводную и пятипроводную сеть.

Сеть с четырьмя проводниками содержит 3 фазовые жилы и одну нулевую рабочую. Заземление отсутствует.

Нулевой проводник обязательно обозначается синим или голубым цветом, для фазы может использоваться любая другая окраска.

Пятипроводная сеть имеет заземление. Оно обозначается традиционно желто-зеленым цветом. Окраска остальных проводов аналогична: ноль – синий, фазы – других цветов. Обычно для фазовой жилы А предусмотрен коричневый цвет, для В – черный, а для С – серый.

Чем отличается фаза от нулевой

Сеть переменного тока разделяется на две составляющие: рабочую фазу и нуль. На фазу подается рабочее напряжение. Ноль необходим для создания непрерывной электрической сети. Также используется и заземляющий проводник. Он предназначается для защиты человека от поражения электрическим током.

В современных домах используется трехфазная система подачи электроэнергии, состоящая из трех фаз и одного нуля. В каждой из фаз подаваемый ток сдвигается на 120 градусов. Нулевой проводник компенсирует неравномерность нагрузки. При его отсутствии на каждой нагрузке создается различное напряжение, которое приводит к поломке электрооборудования.

Обозначения и расшифровка

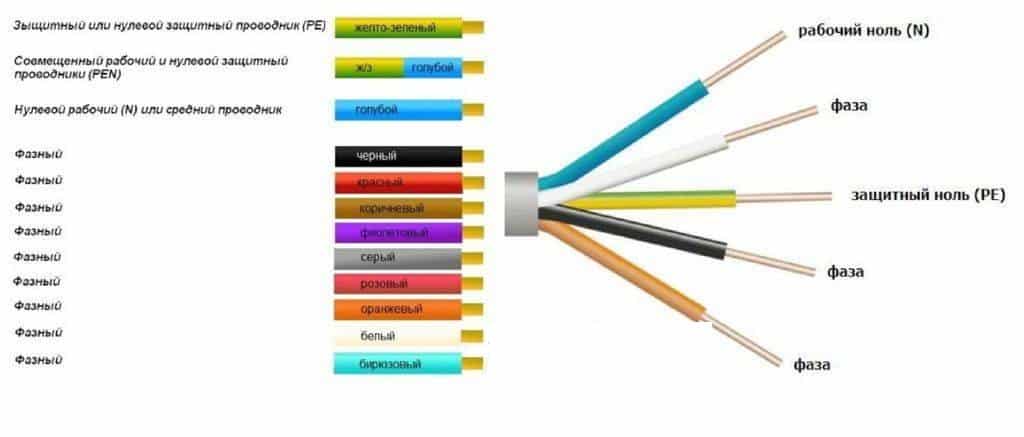

Проводники имеют не только цветовую, но и буквенную маркировку. Латинскими буквами обозначаются соответствующие жилы на схемах и аппаратуре.

Также на кабеле может указываться дополнительная информация: сечение, длина, марка и другие необходимые параметры.

Фазный провод L

Буквенное обозначение фазного проводника записывается как L (line). Если фаз несколько, дополнительно отмечается и цифра рядом с буквой – L1, L2. Цвет фазного кабеля может быть любым, кроме синего (голубого) и желто-зеленого оттенка.

Нулевой рабочий N

Буквой N (neutral) обозначается нулевой или средний проводник. Он окрашивается в синие оттенки. До 2000 года цветовая маркировка нуля была белой.

Нулевой защитный PE

Латинскими буквами PE (protect earth) записывается нулевой заземляющий проводник. Встречается и обозначение PEN – это характерно для классической комбинации проводов, смещенной в ноль. Подобная маркировка встречается в системах TN-C-S. Окраска жилы желто-зеленая.

Бесцветные плоские трехжильные провода при монтаже ППВ: как определить?

Определить фазовый и нулевой проводник можно и не по маркировке. Это делается при помощи индикаторной отвертки или мультиметра.

Найти фазовую жилу при помощи индикатора довольно просто. Нужно токопроводящим жалом отвертки прикоснуться к контролируемому участку цепи.

Пальцем руки надо коснуться контактной площадки. Если индикатор загорится, то проверенная жила является фазой. В ином случае – это ноль.
[stextbox id=»alert»]Держаться за металлическую часть отвертки при проверке запрещено! [/stextbox]
Проверка мультитестером трудоемкая, но она дает полную информацию. Для нахождения фазы потребуется естественный заземлитель – батарея отопления, металлическая труба. Мультиметр переводится в режим измерения переменного напряжения. Предел – выше 220 В. Одним щупом тестера коснитесь проводника, а другим заземлителя. Когда на дисплее появится напряжение, близкое к сетевому (220 В), тогда и найден фазовый проводник.
[stextbox id=»info»] Мультиметр показывает, что фаза отсутствует. Это связано с тем, что цепь разомкнута. При замыкании фаза появится. [/stextbox]
Также мультиметр находит нулевой и заземляющий проводник. Для этого предварительно определяется, где находится фаза.

Тестер переведите в положение проверки переменного напряжения с пределом выше 220 В. По очереди нужно проводить измерение между фазой и другим проводником. Большее число – это значение между фазой и рабочим нулем, меньшее – между фазовой и заземляющей жилой. Такой способ используется редко, лучше находить землю по маркировке и подключению к заземляющим контактам.

Найти фазный кабель можно и при помощи электрической лампочки, вкрутив в патрон. Найдите 2 отрезка электропроводов с оголенными концами – один заземляется. Вторым концом коснитесь жилы. Если лампа загорится, то это рабочая фаза.

Почему определять фазу и ноль по цвету провода нельзя

По требованиям ПУЭ, проводники имеют свою цветовую маркировку. Полагаться на 100% на такой способ определения не рекомендуется. Возможно, на заводе перепутали кабели, поэтому советуем провести проверку.

При самостоятельном проведении работ можно пометить назначение проводов, особенно если они бесцветные.

Для этого требуется приобрести термоусадочные трубки или изоленту разных окрасок. В соответствии с правилами разрешено делать самостоятельную маркировку не по всей длине электропровода, а только в местах присоединения. Трубку или изоляционную ленту нужно закрепить на соответствующей жиле и записать, какой цвет к какому проводнику относится.

Всегда ли заземление обозначается зелено-желтым проводом

Современные общепринятые стандарты требуют, чтобы земля была отмечена желто-зеленым цветом. Это выглядит как желтая изоляция с продольными ярко-зелеными полосами. Иногда встречается окраска из поперечных полос.

Порой заземляющий электропровод отмечается желтыми или зеленым оттенком. Аналогичное обозначение должно быть и на схеме.

Проводники, произведенные до 2000 года, имели другую цветовую маркировку. Согласно ей заземление обозначалось черным цветом.

Определение электропроводов – это обязательный этап перед началом электромонтажных работ. Если перепутать фазовый, нулевой и заземляющий проводники, возможна поломка приборов, нарушение электропроводки или даже возгорание в квартире. Узнать, какая жила за что отвечает, можно несколькими способами. Первым – по цвету изоляции проводника. Это распространенный метод. Вторым – по буквенной маркировке. Если электропровод бесцветный, узнать предназначение жил можно с помощью индикаторной отвертки, мультиметра или электрической лампочки.

Полезное видео

Понимание цветовых кодов электрических проводов

Готовы вычеркнуть этот электрический проект из своего списка дел? Изучите цветовые коды проводки, чтобы безопасно завершить работу.

AMPOLS/GETTY IMAGES

Цвета электрических проводов

Электрический проход в местном центре благоустройства может быть непосильным даже для опытного электрика. Изолированные провода. Голые провода. Провода всех цветов радуги.

Все провода делают одно и то же, верно? Провести электричество? Так почему же провода бывают такого разного цвета?

Цветовая маркировка дает визуальное представление о назначении провода и потенциальной опасности. Цветовая маркировка важна по нескольким причинам:

• Безопасность: Знание того, какие провода могут быть под напряжением, является обязательным перед началом любого электрического проекта.
• Организация: Аккуратное место означает, что не нужно гадать, что делает каждый провод.
• Душевное спокойствие: В электромонтажных работах присутствует элемент доверия. Если последний человек оставил беспорядок, что еще было сделано неправильно?

В то время как Национальный электротехнический кодекс (NEC) содержит рекомендации для некоторых цветов проводников, о других в кодовой книге ничего не сказано. Однако это не означает, что электрики не разработали систему на протяжении многих лет.

Здесь мы рассмотрим цвета электрических проводов, которые вы, вероятно, увидите в своем доме. Помните, что независимо от цвета, все электрические проводники потенциально могут проводить ток. Всегда проверяйте провода мультиметром или бесконтактным тестером напряжения перед обслуживанием или заменой.

1
/
6

Элли Чайлдресс для семейного мастера на все руки

Черные провода

Черные провода — «горячие» провода. Они передают ток от электрической панели дома к светильнику, прибору или другому устройству, которому требуется электричество. Нет требований NEC, чтобы горячие провода были черного или любого другого цвета, но черный цвет подходит для бытового использования. Черные провода также могут передавать ток от выключателя к свету. Этот участок цепи называется ветвью переключателя. Провода-путешественники, используемые для соединения двух или более выключателей, управляющих одним светом, также могут быть черными, хотя используются и другие цвета.

Поскольку черные провода так часто используются для передачи электричества, всегда предполагайте, что они горячие. Прежде чем отрезать или отсоединить черный провод, убедитесь, что цепь разомкнута на прерывателе.

2
/
6

Элли Чайлдресс для семейного мастера на все руки

Красные провода

Красные провода также являются горячими проводами. Для работы крупных приборов, таких как кондиционеры, требуется 240 вольт, а для этого требуется два провода питания вместо одного. Черный часто используется для одного горячего, красный для другого. Красные провода также могут быть ножками переключателя, особенно если вам нужны две ножки переключателя для одного устройства. Один пример: потолочный вентилятор со встроенным освещением, которым вы хотите управлять отдельно.

Если вы живете в новом доме с проводными детекторами дыма, их соединяет красный провод, так что если сработает один, сработают и все остальные. Красные провода используются так же, как и черные провода, поэтому предположим, что они горячие. Всегда проверяйте любой красный провод, прежде чем отрезать или отсоединить его.

3
/
6

Элли Чайлдресс для семейного мастера на все руки

Белые и серые провода

Белые и серые провода представляют собой заземляющие проводники, также известные как нейтрали. После того, как черный или красный провод несет электричество к светильнику, прибору или устройству, нейтраль возвращает его на панель. Затем процесс повторяется в бесконечном цикле.

NEC разрешает заземляющим проводникам быть белого или серого цвета или иметь три белые или серые полосы на любом цвете фона, кроме зеленого. Другие конфигурации разрешены для конкретных приложений.

Белые или серые провода с черной, красной или другой цветной лентой на концах указывают на то, что проводник используется не как нейтральный, а как горячий. В любом случае по этим проводникам течет ток, поэтому всегда обращайтесь с ними как с током.

4
/
6

Элли Чайлдресс для семейного мастера на все руки

Зеленые, зелено-желтые и неизолированные провода

Зеленые, зеленые с желтыми полосами и неизолированные провода (провода без изолирующего покрытия) являются грозозащитными. Медь является наиболее распространенным материалом для заземляющего провода, но можно использовать и алюминий. Провода заземления действуют как предохранительный клапан для тока, который непреднамеренно уходит от оборудования, которое он должен обслуживать. Провода заземления направляют этот непреднамеренный ток на землю, чтобы люди не были поражены электрическим током.

Когда цепь работает нормально, провода заземления не пропускают ток. Но они могут, поэтому всегда проверяйте их, прежде чем отрезать или отсоединить. Вы не знаете, правильно ли подключил предыдущий домовладелец — или, если уж на то пошло, электрик.

5
/
6

Элли Чайлдресс для семейного мастера на все руки

Синие и желтые провода

Синие и желтые провода иногда используются в качестве контактных проводов в трех- и четырехпозиционных переключателях. Иногда они используются в качестве переключателей, особенно если электрические провода вашего дома проходят через трубы в стенах, на чердаке или в подвале.

Однако чаще электрики в жилых помещениях выбирают кабели, содержащие черные и/или красные провода, в качестве проводников или переключателей. Эти кабели крепятся непосредственно к шпилькам без использования защитной трубы.

Синие и желтые провода часто встречаются в коммерческих и промышленных зданиях, где используется трехфазное питание (ваш дом однофазный), но они также могут использоваться в жилых зданиях. Поэтому, даже если вы не будете часто видеть эти провода, они всегда используются для передачи тока. Относитесь ко всем, кого видите, как к живым.

6
/
6

Гольдмунд/Getty Images

Оранжевый, коричневый, розовый и фиолетовый провода

Завершают список цветов электрических проводов оранжевый, коричневый, розовый и фиолетовый.

В домах США оранжевый цвет чаще всего используется в качестве красного провода, особенно в 240-вольтовой цепи, где необходимы два провода под напряжением. Вы также могли видеть оранжевые провода в цепи пожарной сигнализации.

Розовый и фиолетовый менее распространены, но их можно использовать в качестве путеводных или стрелочных переводов, а также в качестве проводки управления диммированием света. Коричневые проводники используются в основном в трехфазных сетях, но вы наверняка можете увидеть их и у себя дома. Если вам кажется, что цветов много, вы правы. NEC не указывает, что горячие проводники должны быть определенного цвета. Таким образом, наличие нескольких узнаваемых опций при подключении цепей, переключении ног и перемещении помогает электрикам оставаться организованными и безопасными.

Первоначально опубликовано: 12 февраля 2021 г.

Элли Чайлдресс

Элли Чайлдресс — лицензированный электрик и писатель-фрилансер, проживающий в Далласе, штат Техас.

Для чего на самом деле нужен этот белый провод – Руководство по эффективности дома

Мне всегда было очень трудно понять, зачем мне нужен и нейтральный, и заземляющий провод, когда они оба подключаются к одной и той же шине в коробке выключателя. И я не одинок. Многие люди борются с этим различием. Я надеюсь, что это руководство, любезно предоставленное исследованиями, поможет прояснить это.

Нейтральный провод служит обратным путем для электрического тока, а провод заземления обеспечивает путь для электрического тока на землю. Поскольку электричество течет от источника к месту назначения и обратно, каждый провод служит определенной потребности, чтобы обеспечить поддержание цикла.

Как вы увидите, нулевой и заземляющий провода имеют некоторое сходство, но давайте развенчаем некоторые мифы и разберемся, зачем нужен каждый из этих двух проводов и чем они отличаются.

Проверить 9Двухтопливный портативный генератор Champion 4375/3500 Вт 0020 — готов для автодома! (ссылка на Amazon)

Примечание. При возникновении проблем с электропроводкой рекомендуется всегда обращаться за помощью к лицензированному электрику. Эта статья основана на исследованиях и ссылках на источники.

Назначение заземляющих проводов и их подключение к нейтрали

Объяснение заземляющих нейтральных и горячих проводов — электротехническое замыкание на землю

Посмотреть это видео на YouTube

Электричество всегда течет по цепи, то есть оно должно двигаться по кольцу от источника, через устройство и обратно к источнику. Замкнутая цепь необходима для подачи электричества — переключатели работают, разрывая эту непрерывную цепь.

Розетки и бытовая техника в Америке стандартизированы для работы с 3-проводной системой .

Обычно мы думаем об этом так: «Горячий» провод подает эффективное напряжение 120 вольт к прибору через розетку, а «нейтральный» провод служит обратным путем.

Третий провод, называемый «землей», подключается к металлическому корпусу прибора и буквально подключается к земле (источнику).

Заземляющий провод обеспечивает путь к земле. В нормальных условиях электричеству не нужно течь по этому дополнительному проводу.

Однако, если произойдет короткое замыкание горячего провода, через этот «заземленный» провод будет подаваться напряжение с очень низким сопротивлением, что приведет к срабатыванию автоматического выключателя и разрыву цепи.

Провод заземления предназначен для защиты от поражения электрическим током, которое может возникнуть при контакте оголенного горячего провода с металлической частью прибора.

Поскольку заземляющий провод соединен с металлическими частями прибора, если горячий провод касается металла, он создает цепь через заземляющий провод.

В автоматическом выключателе соединены провод заземления и нулевой провод. Однако низкое сопротивление заземляющего провода не может выдержать большой ток, который вызывает срабатывание автоматического выключателя, поскольку он предназначен для обнаружения перегрузок по току как угрозы безопасности.

Одна из областей путаницы между проводом заземления и нейтральным проводом возникает из-за соединения двух проводов в коробке выключателя. Хотя заземляющий провод соединен с землей металлическим стержнем, этого соединения недостаточно для срабатывания выключателя.

Вот почему статья 250 Национального электротехнического кодекса США требует, чтобы провод заземления был также подключен к нейтральному проводу на сервисной панели (источник). Чтобы следовать пути тока — ток течет через заземляющий провод прибора в коробку выключателя, где он соединяется с нейтральным путем.

В этот момент ток становится слишком большим, и прерыватель срабатывает. Это соединение между нейтральным проводом и проводом заземления называется соединением и является важной частью электробезопасности.

Проблема полярности

Горячие провода имеют красный, черный или другой цвет, а нейтральные — белые. В бытовых нормах нулевой провод всегда должен быть заземлен (соединен с заземляющим проводом). Однако идея «нейтрального» провода на самом деле сложна и вводит в заблуждение. Давайте разберемся.

Как я уже говорил, электричество течет по цепи, поэтому удобно думать, что один провод является источником, а другой — обраткой. Это верно для систем питания постоянного тока (постоянный ток, например батареи), но для бытового электроснабжения используется переменный ток (переменный ток).

В системах переменного тока поток энергии фактически постоянно меняет направление, примерно 50-60 раз в секунду (источник).

Ни один прибор не может отличить исток от обратного провода, потому что на самом деле их не существует. Оба провода выполняют обе функции. В Америке мы различаем провода тем, что один штырь вилки, нулевой провод, больше, чем другой горячий провод. Заземляющий провод круглый внизу.

Почему мы создаем это различие? Помните, что один провод, нулевой, соединен с проводом заземления. По сути, заземлены 2 провода, поэтому этот «нейтральный» провод не опасен при контакте с металлическими частями, как «горячий» провод.

Итак, для обзора, нейтральный и горячий провода на самом деле взаимозаменяемы, поскольку электрический ток проходит через прибор, но в Америке мы «поляризуем» вилки, чтобы различать нейтральный (соединенный с землей) и горячий провод.

Мы можем поблагодарить Томаса Эдисона за эту путаницу. В целях электробезопасности при ввинчивании ламп накаливания с открытыми резьбовыми гнездами были изобретены штыри разного размера, чтобы гнездо всегда было подключено к более безопасному, заземленному нейтральному проводу.

Что такое обратная полярность и почему это важно?

Обратная полярность в электрических розетках: что, почему и как

Посмотрите это видео на YouTube

Поляризация вилок и розеток предназначена для снижения вероятности поражения электрическим током. В нашей американской стандартизации невозможно поменять полярность через вилки, так как вставлять их можно только в одну сторону.

Примечание: Некоторые приборы имеют двойную изоляцию, поэтому вероятность поражения электрическим током настолько мала, что им не нужны поляризованные вилки — штыри имеют одинаковый размер.

Однако иногда розетку можно поменять местами, в результате чего горячий и нейтральный провода оказываются задом наперед до заземления.

В большинстве случаев это не имеет значения для безопасности, поскольку современные приборы сконструированы таким образом, что никакие доступные пользователю части не соприкасаются ни с горячими, ни с нулевыми проводами.

Тем не менее, некоторые бытовые приборы и оборудование, такие как лампочки накаливания (если вы их еще используете), тостеры и другие приборы с открытой катушкой (когда-нибудь вставляли нож для масла в тостер, чтобы достать тост?), а также очень старые радиоприемники и Телевизоры без двойной изоляции могут привести к поражению электрическим током при прикосновении с обратной полярностью (источник).

Если вы подозреваете, что в вашем доме перепутана полярность, стоит проверить и исправить это, просто для душевного спокойствия.

Вы можете приобрести тестер розеток (ссылка на Amazon), чтобы быстро определить обратную полярность.

Нужен ли вообще провод заземления?

Некоторые люди говорят, что заземляющий провод даже не нужен, потому что прибор может нормально работать без него, так как заземляющий провод не участвует в нормальном потоке электричества .

Теоретически, вы даже не узнаете об этом, если он сломается или будет удален — если только металлический корпус прибора не соприкоснется с высоким напряжением раскаленного провода, и вы не коснетесь его.

Так как горячий провод замыкает на металлический корпус, а нулевой провод, который должен быть соединен с заземляющим проводом, не перегружается из-за низкого сопротивления заземляющего провода, выключатель не срабатывает и прибор получает полные 120 вольт, что может привести к поражению электрическим током.

Итак, да, заземляющий провод необходим для предотвращения поражения электрическим током и возгорания. Это может произойти по-разному (источник):

• Контакт с горячим проводом, а также контакт с нейтральным проводом вызовет прохождение тока через ваше тело.
• Контакт с горячим проводом или чем-либо, находящимся от него под напряжением, и заземленным предметом может привести к поражению электрическим током.
• Прикосновение к электрическим компонентам или приборам, которые не заземлены должным образом, может привести к поражению электрическим током.
• Контакт с другим человеком, находящимся в состоянии шока, может вызвать у вас шок.
• Вода — отличный проводник, поэтому, стоя в воде или даже вспотев, вы можете увеличить вероятность поражения электрическим током из-за заземления.

Надлежащее заземление и нагрузочная способность вашей электрической системы

Согласно Справочному руководству CDC по здоровому жилью, у вас должна быть пара ⅝-дюймовых медных заземляющих стержней, каждый длиной 8 футов. (источник).

Спецификации очень технические и выходят за рамки этой статьи. Честно говоря, с некоторыми задачами лучше всего справляется лицензированный электрик, и обеспечение надлежащего заземления вашего дома определенно попадает в эту категорию.

Еще один пункт:

Хотя эти методы используются при строительстве новых домов, многие старые дома не были построены для того, чтобы выдерживать нагрузку электричества, которую мы используем сегодня. Например, в 1970-х годах электрические нормы и правила требовали наличия электрического щита на 100 ампер, тогда как сегодня стандартом является щит на 200 ампер с автоматическими выключателями.
