Какой провод использовать для проводки в деревянном доме для розеток: правила и рекомендации по монтажу

Содержание

Какой кабель лучше использовать для электропроводки в деревянном доме.

Монтаж электропроводки в деревянном доме требует квалификации мастеров, а также правильного подбора материалов и методик монтажа. Причиной повышенного внимания к данной операции, является риск возгорания и распространения пламени в деревянных жилых конструкциях при возникновении короткого замыкания в проводке.

Наша компания предлагает комплексные услуги электрика для электромонтажа в деревянных домах. Разрабатываем проекты под ключ, от создания проекта, до монтажа и проверки работоспособности. Оказываем услуги с 2006 года, привлекаем к монтажу мастеров со стажем от 6 лет.

Какие требования нужно учитывать

При проведении электромонтажных работ в жилых домах, основными являются следующие требования обязательные для соблюдения:

Токопроводящие материалы (провода, кабели) имеет уровень защиты от возгорания при коротком замыкании и распространения пламени на деревянные конструкции соответствующий требованиям ГОСТ;
При монтаже соблюдаются требования пожарной безопасности, используются средства дополнительной изоляции кабеля и отделения от конструкций из древесины;
Целостность кабеля сохраняется на всех участках, отсутствуют уязвимые места, к примеру, скрутки, которые могут стать причиной перегрева кабеля при длительном использовании.

Мы соблюдаем перечисленные требования безопасности, внимательно подходим к выбору материалов. На услуги предоставляется гарантия качества доступная для каждого заказчика.

Какой кабель выбрать

Кабеля используемые для современного электромонтажа различаются по типу оболочек защищающих окружающие материалы от возгорания при перегреве проводника и КЗ на линии. Для проведения бытовых электромонтажных работ необходимо использовать многожильный медный провод, имеющий соответствующий уровень защиты от возгорания при коротком замыкании. Подобрать соответствующую модель, можно обратив внимание на маркировку кабеля. Бывают следующие разновидности:

НГ – не горючий материал, при нагреве не образует очагов открытого пламени, блокируется горение при групповой прокладке, происходит оплавление оболочки при прямом контакте с огнем;
LS – пониженный уровень выделения дыма и вредных веществ образующихся в процессе горения ПВХ;
HF – не выделяет вредных газов в процессе горения, тления или нагрева.

Также существуют и прочие разновидности, предназначенные для групповой прокладки или работы при высоком напряжении. В стандартных условиях достаточно использовать обычный кабель НГ и соблюдать требования безопасности при монтаже, чтобы исключить воздействие на проводник различных повреждающих внешних факторов. Если же требуется обеспечить дополнительную безопасность при эвакуации людей, то можно приобрести кабеля с маркировкой LS и HF, но на практике они применяются на общественных объектах.

Стандартные НГ кабеля имеют медный многожильный проводник. Каждая жила имеет собственную ПВХ изоляцию, также предусмотрена общая изоляция для всех жил, формирующая структуру пучка. По количеству жил различные модели имеют от 3 до 5 проводников. Для однофазных сетей достаточно использования двужильных моделей.

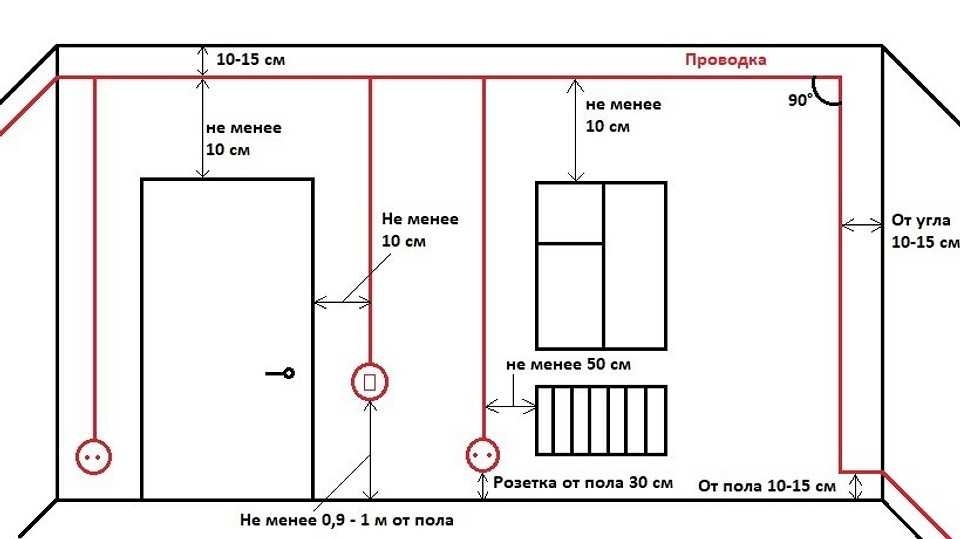

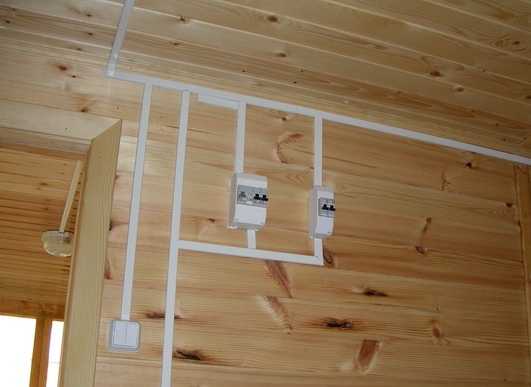

При выполнении открытой прокладки, провода разводятся по поверхности стен. Для повышения безопасности и улучшения эстетики в данном случае используются специальные лотки или короба из пластика монтируемые на поверхности стены. Они не только повышают эстетику, но и обеспечивают дополнительную защиту от возгорания. Электрические приборы розетки, выключатели, коробки также монтируются на поверхности стены. При этом варианте значительно упрощается и ускоряется установка, повышается безопасность проводки, но страдает интерьер дома.

Скрытая прокладка эстетичная, но подразумевает больший объем работ, так как разводка обычно выполняется под поверхностью полов или потолков. Прокладку рекомендуется проводить в металлической трубке или гофре, которая обеспечит механическую целостность провода в дальнейшем. Планировать магистраль необходимо на этапе строительства и устанавливать ее до проведения черновой и чистовой отделки в доме.

При вызове мастера на дом, рассматриваются оба варианта. Подходящее решение выбирается исходя из технических приоритетов и требований, а также с учетом пожеланий заказчика. Цена на услуги в нашей компании доступней чем у большинства конкурентов. Конечная стоимость складывается из объема работ. Обратитесь в компанию, чтобы получить дополнительную консультацию или вызвать мастера для оценки объекта и проведения электромонтажа.

При выполнении ремонтных работ в квартире перед ее владельцем часто встает вопрос замены проводки, а вместе с ним еще и какой кабель использовать для проводки в квартире. Конечно можно положиться на добросовестность и профессионализм монтажников, но во-первых, не всегда они есть, так, как в небольших квартирах очень часто ремонт проводится своими силами. Во вторых нередко бывает, что некоторые мастера на самом деле не совсем электрики, а просто шабашники, и могут посоветовать кабель, который для проводки в принципе не годится. На самом деле все будет работать, но вот сколько — это уже вопрос.

Очень часто причиной пожара стает замыкание проводки, и не всегда из-за старой проводки. Новая проводка сделанная из некачественного кабеля, либо из кабеля не предназначенного для прокладки электропроводки часто стает причиной короткого замыкания. Так что вопрос безопасности во многом зависит от того, какой кабель использовать для проводки в квартире.

В настоящее время алюминиевый кабель для проводки в квартирах и домах почти не используют, это раньше применяли только такой кабель, но сейчас с развитием техники постоянно растет количество потребителей электроэнергии в квартирах, а также увеличивается их мощность. Все дело в том, что алюминий имеет меньшую токопроводность, а значит нужно использовать кабель с более большим сечением токопроводящей жилы, а так, как мощность подключаемой техники постоянно растет, то в теперешних реалиях для подключения розеточной группы, например, потребуется алюминиевый кабель с сечением 4 мм.кв., согласитесь непросто будет расключать кабель такой толщины.

К тому же алюминий хрупкий, проводники, со временем, окисляются, от этого перегреваются, следствием чего такая проводка стает непригодной. Единственный плюс — это цена. Что касается меди, то у нее только один недостаток — она стоит дороже. Исходя из всего вышесказанного можно сделать вывод, что алюминиевый кабель незаменим при прокладке линий с большой нагрузкой, это позволяет удешевить их стоимость, а если речь идет о том, какой кабель использовать для проводки в квартире, то ответ будет — медный.

Сечение нужно подбирать по суммарной потребляемой мощности потребителей подключенных к линии, более подробно о том, как рассчитать сечение кабеля можно узнать тут. Для розеточной группы сечение должно быть не меньше 2,5 мм.кв., для группы освещения не менее 1,5 мм.кв. для медного кабеля. Если планируется подключать более мощные приборы, такие как электроплита, бойлер, и т.п., то такие приборы подключаются в отдельную линию кабелем сечением 4 мм.кв. и более в зависимости от мощности прибора. Сечение кабеля можно подобрать по таблицам которые находятся ниже, и так, как речь идет о том, какой кабель использовать для проводки в квартире, то мы не указывали в таблицах большие значения.

Сечение жилы, кв.мм.	Медные провода
	Напряжение 220 В		Напряжение 380 В
	Ток, А	Мощность, кВт	Ток, А	Мощность, кВт
1,5	19	4,1	16	10,5
2,5	27	5,9	25	16,5
4	38	8,3	30	19,8
6	46	10,1	40	26,4
10	70	15,4	50	33,0

Сечение жилы, кв. мм.	Алюминиевые провода
	Напряжение 220 В		Напряжение 380 В
	Ток, А	Мощность, кВт	Ток, А	Мощность, кВт
2,5	20	4,4	19	12,5
4	28	6,1	23	15,1
6	36	7,9	30	19,8
10	50	11,0	39	25,7
16	60	13,2	55	36,3

Если речь идет о проводке в квартире, то скорее всего возможности подключения шины заземления нет, и не будет, а это значит, что вполне достаточно будет двух жильного кабеля, но обязательно нужно установить, в целях безопасности УЗО (устройство защитного отключения). Если есть возможность подключения к заземлению, то обязательно нужно подключать заземляющую жилу и использовать трех жильный кабель.

Когда стает вопрос какой кабель использовать для проводки в квартире, то очень многие покупатели не задумываются над его качеством, а напрасно, ведь речь идет о безопасности. Сейчас на рынке кабельной продукции встречается очень много фальсификата, и покупать кабельную продукцию нужно только у проверенного продавца, и если у Вас такого продавца еще нет, то Вы вполне можете положиться на нас и купить кабель в нашем магазине, мы реализуем только качественную продукцию отечественных, проверенных производителей.

Но не все эти кабеля подходят для монтажа электропроводки в квартире. ПВС — это гибкий, многожильный, соединительный провод, что видно из его названия, и больше он подходит для подключения различных движущихся и стационарных электроприборов, но никак не для монтажа проводки, то же касается и кабеля ШВВП. Провод АВВГ имеет алюминиевую токопроводящую жилу, и использовать такой кабель для проводки в квартире нежелательно, об этом уже говорилось. ВВГ — это как раз тот кабель который нужен для монтажа электропроводки.

Кабель ВВГ имеет медную моножилу, бывает как круглой формы, так и плоской ВВГ-П, выпускается как с обычной изоляцией для прокладки в штробах под штукатуркой, так и с негорючей ВВГнг (оболочка кабеля не распространяет горение), ВВГнгд (оболочка кабеля не распространяет горение низкое выделение дыма при плавлении провода), для прокладки на участках, с высокой вероятностью возгорания. Именно кабель марки ВВГ пользуется большой популярность у электриков при монтаже электропроводки внутри помещений.

Итог: если хотите делать ремонт у себя в квартире и не знаете какой кабель выбрать — ответ однозначный медный силовой кабель ВВГ. Для обычной квартиры — освещение делают кабелем ВВГнг 3х1,5 таким а для розеток подойдет кабель ВВГнг 3х2,5 ну а если нужно запитать там плиту или бойлер, берем ВВГнг 3х4 или 3х6, смотря какая нагрузка.

Теперь Вы знаете какой кабель использовать для проводки в квартире, и если у Вас все еще остались вопросы по поводу выбора кабеля, то Вы всегда можете проконсультироваться с нашими консультантами, достаточно всего лишь связаться с нами через форму обратной связи, либо заказать обратный звонок.

Строительство дома или ремонтные работы помещения требуют определенных затрат на качественный материал и профессиональных строителей. Чтобы новый интерьер не разочаровал после окончания ремонта необходимо найти опытных специалистов …

Иногда, чтобы осветить ваше любимое место для собраний на свежем воздухе с той уникальностью, которой заслуживает ваш двор, вам нужно немного больше контроля, чем то, что предлагает массовое наружное гирляндное освещение. Вам нужна мощность для индивидуальной настройки — для включения огней в асимметричных конфигурациях или в необычных местах, без пустых розеток и лишних проводов. Но как?

Задние дворы и другие открытые жилые помещения, как правило, очень уникальны. У природы есть способ сделать это. Когда дело доходит до использования уличных гирлянд в этих помещениях, учет этой уникальности не менее важен. Изготовление нестандартных удлинителей или нестандартных гирлянд намного проще, чем вы можете себе представить, и конечным результатом является красивое наружное освещение, идеально соответствующее вашим условиям.

Массивный шнур на молнии, вилки-вампиры и розетки для светильников — ваш ключ к созданию уличных гирлянд, столь же уникальных, как и ваше пространство. Вы сами решаете, сколько огней вы поставите, куда они пойдут, какой стиль, форму и цвет ламп вы будете использовать и как их настроить. Вы не получите ненужных, лишних ламп или проводов — только чистый, красивый свет идет туда, куда вы хотите, и туда, где он вам не нужен.

Zip cord wire станет вашим новым лучшим другом, потому что из него можно быстро сделать нестандартные удлинители и гирлянды. Он сливается с окружающей средой. Он режется на любую длину, которая вам нужна. К нему прикрепляются розетки и вилки-вампиры. И, конечно же, он соединяет все ваши источники света с самым ценным товаром — наружной розеткой.

Выберите цвет шнура, который гармонирует с фоном. Зелень практически исчезает, если бежать по кустам или траве. Коричневый прекрасно сочетается со стволами деревьев или другими поверхностями, имитирующими дерево. Для балдахина для вечеринки белый цвет может быть идеальным выбором. А классический черный прекрасно смотрится на открытых пространствах на фоне ночного неба или на различных архитектурных поверхностях. Помните, что вы должны выбрать розетки и заглушки в соответствии с цветом вашего провода.

Номинал SPT шнура Zip представляет собой меру толщины изоляции провода. Изоляция SPT2 толще, чем SPT1. Из-за этого провод SPT2 рассчитан на ток до 10 ампер; Провод SPT1 рассчитан на 7 ампер. Выберите, какой провод SPT вам нужен, исходя из того, как вы планируете его использовать. Для более длинных участков или тяжелых условий эксплуатации лучше всего подойдет провод SPT2. Вы никогда не хотите, чтобы общая потребляемая мощность превышала 80% номинальной силы тока вашего провода (см. правила безопасности ниже). Чтобы узнать, как рассчитать потребность в электроэнергии, воспользуйтесь этим удобным руководством. Затем выберите провод соответственно.

Итак, мысль о подключении электрических вилок к проводам иногда может показаться немного пугающей. Но это не обязательно. Правда в том, что вы можете легко прикрепить «заглушки-вампиры» к проволоке на молнии и открыть свой задний двор или открытое место для собраний для всего индивидуального освещения, которого оно заслуживает.

Что такое вилка вампира? Возможно, вы слышали, что их называют застежками-молниями. Возможно, вы слышали, что их называют вилками Гилберта. Это все названия одного и того же. Но откройте один, и вы увидите, откуда взялось имя вампира. Внутри находится пара «зубов вампира», которые впиваются в провод для подключения к электрическому току. Вилки Vampire бывают трех типов (папа, розетка и встроенный), двух классов изоляции (SPT1 или SPT2) и четырех цветов. Если вы используете зип-кабель SPT1, используйте с ним вилки-вампиры (и розетки) SPT1. Если вы используете зип-кабель SPT2, используйте вилки и розетки типа «вампир» SPT2.

Вилки Vampire имеют выдвижную подложку, позволяющую прокладывать внутрь электрический шнур. Когда вы снова надеваете подложку, это прижимает шнур к зубам вампира, создавая связь с электрическим током. Вот как это сделать.

Сдвиньте заднюю часть пробки вампира. Посмотрите внимательно. Вы заметите, что подложки скользят только в одном направлении. Возможно, вам придется приложить некоторое усилие, чтобы снять откат. Не волнуйся, ты его не сломаешь.
Теперь загляните внутрь своего вампирского штекера. Вы увидите два «вампирских зуба», вставленных в канал, который проходит по всей длине заглушки. Эти зубья впиваются в шнур, когда вилка собирается для подключения к электрическому току. Обратите внимание, что эти зубы не выровнены. Один из них подключается (через штекер) к широкому штырю или розетке; другой на узкий. Это важно.
Теперь внимательно посмотрите на свой почтовый шнур. Вы заметите, что на самом деле это два провода рядом. Один провод имеет слегка приподнятое «ребро» с одной стороны (возможно, вам придется его нащупать). Это «нейтральный» провод; он подключается к широкому лезвию или розетке вашей вилки. Это поддерживает поляризацию электрического тока, что очень важно.
Удостоверившись, что вы совместили ребристый провод с «зубом вампира», который подключен к широкому лезвию или розетке вашей вилки, нажмите конец электрического шнура вниз в «колодец» на одном конце вилки. Обратите внимание, что пластиковая перегородка внизу в колодце должна отделять раздвоенные концы электрического шнура.
Теперь согните электрический шнур и проложите его в канал, который проходит по всей длине вашей вилки. Это проложит электрический шнур через зубы вампира (опять же, убедитесь, что ребристая проволока лежит на зубе, который соединен с широким лезвием или розеткой). Возможно, вам придется немного нажать на нее пальцем.
Снова наденьте подложку на заглушку. Опять же, некоторое давление может быть в порядке; возможно, вам даже придется использовать плоскогубцы. Когда вы наденете подложку, она плотно прижмет электрический шнур к зубам вампира, закрепив электрическое соединение.

Для женских вилок-вампиров процесс идентичен (за исключением того, что вы прикрепите их к другому концу электрического шнура). Просто используйте кусачки, чтобы отрезать электрический шнур нужной длины, а затем выполните описанные выше действия, чтобы прикрепить штепсельную вилку-вампир. Используйте вилку-вампир женского пола, чтобы закрепить конец прогона, даже если вы ничего в нее не втыкаете. Никогда не оставляйте оголенный провод в конце прогона.

Обратите внимание на два «вампирских зуба» внутри вилки и их ориентацию по отношению к поляризованным гнездам вилки. Правильная поляризация должна поддерживаться со встроенными вилками вампира так же, как и с вилками типа «папа» и «мама».

Розетки для гирлянд, сделанные своими руками, позволяют размещать лампы там, где вы хотите, на уличной гирлянде, и нигде, где вам не нужно. Они бывают трех размеров (E12, E17 и E26), двух классов изоляции (SPT1 и SPT2) и четырех цветов.

Патроны E12 обычно используются с лампочками C7 или лампочками с цоколем канделябра. Цоколь E17 обычно используется с лампами C9 или лампами с промежуточным цоколем. Цоколь E26 обычно используются с бытовыми лампочками со средним цоколем. Эта гибкость как в размещении ламп, так и в стиле ламп является причиной того, что розетки для гирлянд представляют собой вершину индивидуальной настройки в уличном гирляндном освещении.

Процесс установки розеток для гирлянд одинаков, независимо от того, C7 или C9. Они поставляются в виде двух частей: гнезда и подложки, которые вы соединяете, чтобы прикрепить к шнуру на молнии. Вот шаг за шагом, как это сделать.

Посмотрите на заднюю часть розетки. Вы увидите два «вампирских зуба», вставленных в канал, который проходит через заднюю часть лунки. Эти зубья впиваются в провод, когда розетка собирается для подключения к электрическому току. Обратите внимание, что эти зубы не выровнены. Один из них подключается к металлическому язычку в нижней части розетки. Другой подключен (через разъем) к металлическому язычку сбоку от разъема. Это важно.
Теперь внимательно посмотрите на свой электрический шнур. Вы заметите, что на самом деле это два провода рядом. Один провод имеет слегка приподнятое «ребро» с одной стороны (возможно, вам придется его нащупать). Это «нейтральный» провод; он соединяется с зубом вампира, который соединен с металлическим язычком сбоку лунки. Это поддерживает поляризацию электрического тока, что очень важно.
Вставьте электрический шнур в желоб на задней стороне розетки. Это проложит электрический шнур через зубы вампира (опять же, убедитесь, что ребристая проволока лежит на зубе, который подключен к боковой стороне гнезда).
Прижмите заднюю часть к гнезду. Потребуется небольшое усилие, чтобы прижать подложку к электрическому шнуру достаточно сильно, чтобы шнур прижался к зубьям в розетке. Вы можете использовать плоскогубцы или положить гнездо и надавить на подложку небольшим твердым плоским предметом, например, куском дерева. Приложите осторожное усилие, чтобы не повредить гнездо, и убедитесь, что подложка плотно сидит по всему периметру. (Не волнуйтесь. Как только вы сделаете несколько из них, вы освоитесь.)

Рассчитайте свои общие потребности в мощности/силе тока, а затем всегда старайтесь поддерживать около 80% максимальной мощности линии, чтобы она работала хорошо. Для получения помощи в расчете потребности в мощности используйте это удобное руководство.

Хочу сделать лампу ~~цоколь~~ цоколь из дерева. В общем, у меня было бы в общей сложности три патрона для ламп, свисающих с него, которые я бы пропустил через просверленные отверстия и соединил бы их вместе в выдолбленной части дерева.

 _________________
|_________________| <- деревянная доска/плита
   | | |
   | | |
   O O O <-гнезда для ламп

Это означает электричество и легковоспламеняющиеся материалы вместе. Естественно, это вызывает некоторые опасения, так как я не хочу спалить свой дом.
Это вообще плохая идея, или как я могу добиться этого безопасным способом?

 кабельные вводы от лампочек
        ↓ ↓ ↓
     ____________________
    | |
    | О------О------О |
    |___________________|
               ↑
         проводка все вместе

Я знаю, что вы видели сменные светодиодные «лампочки», которые ввинчиваются, и вы знаете, что они выходят из строя. Что не работает не светодиод . Это преобразователь питания, который преобразует 230 В в 3 В для светодиодов, которые, как правило, строятся очень дешево. Их можно исправить, но оно того не стоит. Пусть это не отпугнет вас от светодиодной техники . Фактические светодиодные излучатели , собственно , имеют чрезвычайно долгий срок службы. Они не сгорят, наверное, при нашей жизни.

Итак, когда вы собираете лампу в домашних условиях, правильный ответ — использовать светодиоды , потому что светодиоды используют низкое напряжение и охлаждаются . Для таких проектов, как ваш, существует квазистандарт — использовать 12 вольт постоянного тока — светодиоды не будут работать напрямую от него, но есть много способов купить 12-вольтовые светодиодные модули, которые просто содержат три светодиода и резистор. Резистор прослужит столько же, сколько и светодиоды.

Для питания вы используете обычный серийный источник питания 230–12 В типа «настенная бородавка», который указан соответствующими агентствами по безопасности — BSI, TUV, UL, кем бы вы ни пользовались. (CE довольно бесполезен, когда имеешь дело с Китаем). Это означает, что вы никогда не касаетесь сетевого напряжения. Электрическое короткое замыкание все еще может вызвать пожар, но 99% таких пусковых устройств являются дуговыми замыканиями на открытых соединениях, а 12 В действительно не любит дуги. Вся "отказная" электроника в стенке, все остальное - провода, светодиоды и резисторы. Настенная бородавка будет тем, что выйдет из строя, просто поменяйте ее местами.

Важным моментом является то, что нагрев в соединениях и проводах пропорционален квадрату тока. Чуть более половины ампера не является особой проблемой (но всегда полезно сделать ваши суставы как можно более чистыми).

Во-первых, если вы полагаетесь на низкое потребление тока для обеспечения безопасности, вам необходимо убедиться, что никто (кто не понимает конструкцию) не сможет заменить лампу с большим током. Если вы используете светильник со встроенным светодиодом, это гарантировано.

Я немного обеспокоен тем, что существующие ответы основаны на предположении, что вы знакомы с правилами электромонтажа и передовой практикой электромонтажа. В этих ответах нет ничего неправильного, но упущено много соображений, которые могут повлиять на безопасность. Чтобы получить надежный ответ, вы действительно должны включить детали дизайна. Даже при низковольтном светодиодном освещении можно создать себе проблемы. Несколько соображений, которые приходят на ум:

Это потолочное крепление. Если вы используете настенную бородавку для питания светодиодов, как вы будете подключать ее к сети? В потолок можно воткнуть розетку, но как прикрепить к ней настенную бородавку? Как вы гарантируете, что вес светильника никогда не давит на стенную бородавку или ее провод, в том числе во время установки или обслуживания?
Три лампы означают отвод мощности для каждой. Как и где вы будете устанавливать эти связи? Как вы предотвратите механические нагрузки на соединения? Как вы обеспечите хорошие электрические соединения и изоляцию соединений, чтобы избежать короткого замыкания?
Как вы будете механически поддерживать каждую лампу? Если каждая лампа будет представлять собой только розетку, лампочку и легкий абажур, самого провода может быть достаточно, чтобы поддерживать его, если вы используете соответствующий провод и механически закрепите оба конца, чтобы вес лампы не тянул за собой электрические цепи. соединения. Если у ламп тяжелые стеклянные абажуры, подвешивать их только на проволоке — плохая идея.
