Какой диод лучше l2 или t6: Сравнение и характеристики светодиодов CREE

отзыв о характеристиках и процессе сборки прожектора из Cree XHP-50

Я купила на тао фонарик, который на фото был просто ну очень классным, но на самом деле, у него классным оказался только корпус и отражатель, всё остальное пришлось переделывать.

Я не планировала писать обзор, поэтому не все фото качественные и не все этапы переделки удалось зафиксировать навечно. Начну с фонарика. Он такой солидный, корпус качественный, но светил очень плохо, светодиод стоял малюсенький, и потреблял он ток всего 100 миллиампер. Аккумуляторы в комплекте были всего лишь на 900мАч, хотя на них и было нарисовано 2800мАч. Фонарь покупала в официальном магазине бренда Players, скретч код проверку оригинальности проходит, так что они просто продают такую какашку. Но за 58 юаней, это $9, я получила качественный корпус и отражатель, это уже ничего.

Совсем в начале, я хотела сделать фонарик с нуля, купила отражатель и начала сама точить корпус. Но получилось очень некрасиво, судите сами.

Но светодиод был уже куплен и даже получен на почте, не выкидывать же. Поэтому подумала, а давай куплю хороший корпус для фонаря и переделаю на свой диод? На тао отдельно корпусы под этот диод не удалось найти, но сам готовый фонарь был сравнительно недорог, вот и купила я его. Если вас интересуют фото от продавца, можете смотреть тут, но все они фейк, он такого света не давал. detail.tmall.com/item.htm?id=43258251646

Разбираем и смотрим что внутри, а внутри мало чего есть.

Убираем всё, и делаем держатель, на который поставлю светодиод, а сам держатель на термопасте ставится в корпус.

Убрала все детали с старой платы, теперь она только пружинку «+» контакта держать будет.

Для питания светодиода собрала драйвер на микросхеме MP1482 (для очень умных, весёлых и просто любопытных, я знаю что это не драйвер для светодиода, но я использовала то что у меня было, и работает он прекрасно). Использовала стандартную схему, с небольшими доработками. Резистор R1 подобрала так, чтоб при питании от 2х 18650, ток через светодиод не превышал 1.7А.

Плата с преобразователем через термопасту крепится на алюминиевое основание, но можно было и без термопасты, микросхема нагрелась не выше 45С за 15 минут работы.

Заодно поменяла и кнопку включения, она была без фиксаций, а я поставила обычную, с фиксацией.

Переделала держатель аккумуляторов, теперь аккумуляторы соединены последовательно. Аккумуляторы применяю KeepPower 3500mAh с платой защиты.

Собираю всё вместе и включаю, работает!

Светит очень ярко, луч получился немножко широкий, наверное, надо было светодиод поглубже в отражатель поставить, но ничего, мне и так хватает. А с чем сравнить? я свой фонарь, который и фонарь, и зарядка и повербанк, потеряла, поэтому, взяла папин фонарь, он вот такой, 18650, 3 режима, зум, всё как обычно.

Сравниваем бимшоты.

Мой фонарик

Папин

Жду не дождусь, когда потемнеет, чтоб на улице попробовать 🙂 настал вечер, и я вышла во двор с фонариком. У меня и у фонаря был головокружительный успех, все соседи интересовались, а что же это такое, дай подержать, где купила, а мне сделаешь? и так далее) Хотела сфотографировать примеры как он светит, но у нас в дворе деревья, открытого места нет, через 20-30 метров везде что-то стоит, а на 20-30 метров фонарь делает ярко, как днём. Поэтому, поднялась к соседке на 8-ой этаж и стала фотографировать оттуда, но оказалось, что без штатива это очень сложное дело. Получилось не совсем так, как я хотела.

Расстояние 80 метров, без фонаря.

Папин фонарь, на минимальном зуме.

Мой фонарь.

Расстояние 160 метров, без фонаря.

Папин фонарь на максимальном зуме.

Мой фонарь.

Я переделкой очень довольна, фонарь светит хорошо, свет у светодиода мягкий, без синеватости, за 15 минут работы фонарь нагрелся до 42С в передней его части, больше ждать у меня терпения не хватило).

Надеюсь, вам было интересно.

С уважением,

Анна

сравнение характеристик, в чем разница между диодами

Основные технические характеристики

Отличительной чертой фирменных диодов Cree T6 LED считается теплоотводящая подложка зеленого цвета, на которой находится кристалл размером 5 × 5 мм. Корпус полусферический, из прозрачного термостойкого пластика, по высоте 3,2 мм обеспечивает угол облучения 125 ̊, рабочий ток 700 мА, напряжение 2,9 В.

Конструкция и габариты XM-L T6

Конечным результатом в проектировании любого светодиода является достижение нужного уровня светового потока. По экспериментальным измерениям, которые проводились компанией Cree, при токе 700 мА и комнатной температуре 25 ̊С получены следующие результаты:

Мощность светового потока Cree XM-L T6 с различными спектрами излучения

По стандартам компании весь спектр излучения производимых ими светодиодов делится на девять интервалов (групп), каждому из которых присваивается обозначение. Градация интервалов спектра осуществляется по температуре в градусах по шкале Кельвина. Потребителями больше востребованы диоды группы Т6 – это белый холодный свет с мощностью потока 280 лм при рабочем токе 700 мА. Все группы имеют мощность светового потока от 164 лм (группа S4) до 300 лм (группа U2).

Большое влияние на световой поток имеет температура окружающей среды, это наглядно видно из графика зависимости интенсивности светового потока от температуры.

При повышении температуры окружающей среды снижается и величина прямого тока, соответственно, и яркость светового потока.

В процессе эксплуатации и многочисленных экспериментальных измерений замечено, что при нагреве кристалла до 75°С интенсивность излучения снижается до 10% по отношению к яркости при температуре окружающей среды в 25°С.

Светодиод Cree XLamp XHP50

Производители фонарей и их комплектующих из года в год представляют публике новые модели, чем не перестают удивлять пользователей с самых разных уголков планеты.

Как правило, представленные новинки намного превосходят предыдущие экземпляры как в плане характеристик, так и в соотношении цена/качество.

Ведь с каждым годом технологический прогресс неустанно движется вперед, совершенствуются методы производства и, соответственно, улучшается качество выпускаемой продукции.

Обратите внимание

Не так давно, американская компания Cree Inc.порадовала пользователей выпуском светодиода Cree XLamp XHP50. Хоть данная модель на сегодняшний день уже и не является свежайшей новинкой, это не мешает ей удерживать лидирующие позиции на современном рынке светодиодов.

Данный светодиод работает на совершенно новой платформе CS5, которая является собственной разработкой компании Cree. Главными особенностями данной платформы являются:

• Низкая себестоимость. Для производства диодов данной модели требуется минимум ресурсов и материалов, соответственно, цена на это устройство сравнительно небольшая. В частности, удалось сэкономить на материалах благодаря применению новой системы охлаждения, которая позволяет отказаться от массивных радиаторов.
• Увеличенный срок службы. Светодиод XHP50, разработанный на платформе CS5, по заявлению производителя работает до 50 000 часов при температуре окружающей среды около 20°С, и примерно 35 000 часов при экстремальных температурах (до 105 °С). К тому же, использование новой платформы позволило уменьшить влияние температуры на плотность светового луча. Таким образом, исходящий луч не тускнеет, не моргает и не пропадает при длительной эксплуатации в экстремальных условиях.
• Увеличена плотность светового потока. Также, новая платформа позволила максимально эффективно использовать подаваемый заряд, обеспечивая пользователя должным уровнем яркости. Таким образом, при мощности 19 Вт эффективность светового потока составляет 2546 лм.

Следует отметить, что при использовании данного светодиода в совершенно идентичных устройствах, было замечено, что прибор с диодом XHP50 проработал на порядок дольше, так как его температура была намного меньше, соответственно, диод изнашивался намного медленнее.

Также к особенности данной модели можно отнести тот факт, что в светодиоде CreeXHP50, при площади корпуса 5х5 мм присутствует целых 4 кристалла размерами 1,5х1,5 мм.

Это позволило получить безупречные характеристики светового потока без увеличения рабочей площади светодиода.

К тому же, благодаря применению соразмерных плат, светодиод XLamp XHP50 на платформе CS5 является взаимозаменяемым с моделями серии XM-L2, что позволяет без особого труда и при наличии должных навыков, заменять один светодиод другим.

Для того чтобы понять, насколько же представленный светодиод хорош, рекомендуем ознакомиться с его детальными характеристиками, которые представлены ниже:

Благодаря таким характеристикам, светодиод CreeXHP50 обеспечивает увеличение светового потока ровно в два раза по сравнению со светодиодами предыдущего поколения, сохраняя надежность, присущую всем продуктам компании Cree. Также, как результат использования новой платформы, мы можем видеть, что себестоимость устройства находится на доступном для большинства потенциальных пользователей уровне, ввиду того что в новом диоде XHP50:

• снижено на 75%;использование алюминия,
• уменьшена на 90% печатная плата;
• уменьшено на 80% использование материалов для создания линзы;

Светодиод Cree XHP50 представлен в современном корпусе и выпускается в двух конфигурациях: 6-и и 12-ти вольтовой. Также у данного диода существуют две модификации с размером 7х7 и 3,45х3,45 в вариантах HD (High Density) и HI (High Intensity). Это позволяет крупным производителям фонарей подбирать такой диод, который больше всего подойдёт под фонарь по габаритам и мощности.

Светодиод Cree XHP50 не является последней моделью на данной платформе, так как инженеры компании Cree постоянно совершенствуют конструкцию диодов, улучшая их показатели яркости и долговечности.

А ввиду того, что основная стратегия компании Cree направлена на оптимизацию изготавливаемой продукции, то мы наверняка в ближайшем будущем увидим ещё более эффективные светодиоды на этой же платформе.

Работа фонарика Ultrafire WF504B T6 во время моего небольшого похода.

Во время моего небольшого ночного путешествия, часть пути пролегала по достаточно крутому склону, требовала обеих рук и . Но с другой стороны, я вполне доволен работой T6 Ultrafire 504B XML в качестве ручного фонаря. Я шёл впереди группы и мой Ultrafire светил на тропинку довольно далеко вперёд.

Часть дороги по склону была почти вертикальной с поручнями по бокам.

Большую часть своего пути я использовал Ultrafire WF504B XML в его среднем режиме работы. По моему мнению средний режим даёт достаточную яркость для освещения пути. К концу путешествия появился хороший туман, поглощавший значительное количества света. Поэтому с целью обеспечения максимальной яркости пришлось установить высокий режим работы.

Дымка и туман во время ночной прогулки.

Теоретически на среднем режиме работы заряда аккумулятора могло бы хватить на всё моё 2,5-часовое путешествие. Тем не менее из-за использования высокого режима работы мне пришлось заменить аккумулятор, так как мне не хотелось слишком сильно разряжать . Во время обратного пути солнце было уже высоко, так что к сожалению фонарик уже не потребовался.

Какой драйвер нужен

Значение яркости,
плотности и прочих свойств светового потока xml t6 задается параметрами его
драйвера. Официальный производитель рекомендует, чтобы устройство имело
следующие характеристики:

1. Напряжение входного тока – 4,2 вольт.
2. Сила выходного тока – не более 3 ампер.

Главное, что должен обеспечивать подобный драйвер –это строгая стабилизация параметров входного и выходного тока. Только в таком случае светодиод xml t6 способен проявлять заданные изготовителем светотехнические параметры и заложенный в него большой срок службы.

Помимо однорежимного устройства, бывают модели, позволяющие изменять рабочие характеристики с целью изменения мощности свечения. Однако необходимо проверять, чтобы изменяемые параметры находились в рамках, установленных производителем значений.

Технические характеристики светодиодов Xlamp CREE XM-L

Технические характеристики Xlamp CREE XM-L предполагают уникальное сочетание высокой эффективности при большом токе и маленьком размере чипа. Мы можем получить порядка 1000 люмен с эффективностью более 100 Лм / Вт при 3А и размерах 5мм*5мм. Если сравнивать с линейкой светодиодов XP-G, то они сильнее на 20 процентов.

Наиболее часто XM-L используют в проектировании основного освещения офисов и магазинов, крытой световой рекламе и освещении проезжей части ( в фонарях ).

Именно за счет уникальных характеристик, в частности высокой светоотдачи, можно существенно снизить стоимость всей осветительной конструкции, ведь нам понадобится меньшее количество светодиодов и можно экономить на оптике.

По цветовой характеристике можно разделять на теплые белые, холодные белые и нейтральные тона. А вот с цветопередачей тут не много хуже. В частности, от стандартной цветопередачи до CRI 90 выпускаются только теплые белые варианты. Нейтральный и холодный  можно приобрести только со стандартным коэффициентом цветопередачи.

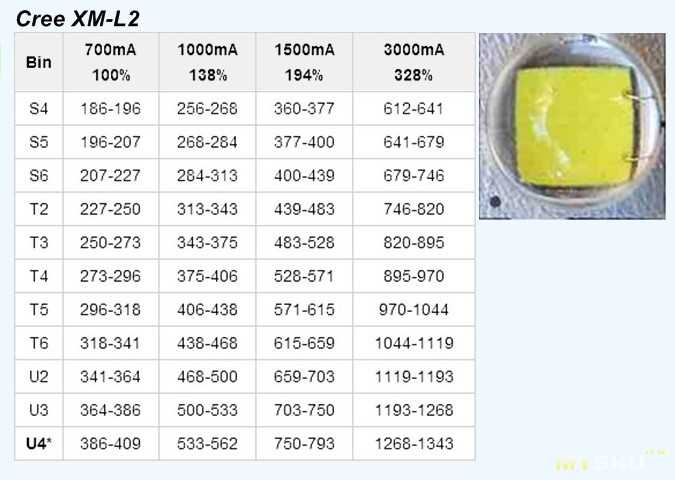

Цветовые бины группы T6 и наборы поставки

Бин светодиода – это неделимая область на диаграмме цветности МКО-1931. Необходимость введения понятия «бин» возникла из-за того, что с помощью цветовой температуры (Тцв) невозможно выполнить точную градацию источников света. Необходимость в более дискретном подходе при делении белых светодиодов, привела к появлению нового стандарта цветности ANSI С78.377А. Стандарт предусматривает 8 бинов Тцв с указанием допустимых отклонений во всем пространстве белого света на диаграмме цветности МКО-1931.

Разница цвета в приделе областей бинов ANSI С78.377А легко заметна, поэтому крупные производители светоизлучающих диодов дополнительно разделяют каждую область на несколько частей.

Компания Cree имеет свой вариант стандартизации цветности, основанный на стандарте ANSI С78.377А. Заказ светодиодов у компании Cree только с определенным бином не возможен, связано это с малым размером бинов и технологическими трудностями при массовом производстве. Разработчик поставляет светодиоды XM-L в наборах, каждый из которых включает в себя несколько бинов. Узнать включенные в набор бины можно по двум символам в конце кода комплекта.

Для LED XM-L T6 существует 6 наборов поставки: 50, 51, 53, E1, E2 и E3. Комплект E3 дополнительно указывает на нейтральный тон свечения светодиодов, остальные указывают на холодные оттенки.

Например, комплект поставки E1 может содержать 4 бина. Другими словами, если в коде набора указан комплект Е1, то тональность включенных в него светодиодов будет соответствовать только 4 бинам (1A, 1B, 1C, 1D).

Компания CREE является одним из лидеров рынка по производству светодиодов. Одними из самых популярных стали мощные диоды серии Xlamp. На базе CREE XM-L2 изготавливают фары для велосипедов, компактные мощные фонари.

Хитроумные китайские продавцы особенно любят ставить на свою продукцию маркировку CREE, наличие такой надписи многократно поднимает уровень продаж. Ведь большинство покупателе не сможет отличит настоящий Cree от поддельного, даже просто не сможет сравнить световой поток, свет ярко – уже хорошо. Но если бы не было надписи КРИИ, то большая вероятность, что бы вы купили что-то другое, которое оправдает оказанное доверие.

• 1. Основные параметры CREE XM-L2 U2 и U3
• 2. Как отличить оригинальный от подделки
• 3. Подробные характеристики U2 и U3
• 4. Итоги

Характеристики диодов

Перед тем как монтировать диоды на плату или устанавливать в светильник или фонарь, их бинируют. Под этим понятием подразумевается сортировка по основным параметрам: по яркости, цветовой температуре (теплый, холодный, нейтральный), а также для цветных полупроводников по длине волны. При помощи бина можно классифицировать диод и определить, насколько он подходит ли он для определенной цели.

Параметры яркости считаются наиболее интересной характеристикой для пользователей. В зависимости от того, к какой группе диодов относится светодиод Cree XM L и XP-G, XR-E изучается при различной силе тока.

Рассмотрим несколько наиболее распространенных кодировок.

Если необходим яркий источник освещения, то свой выбор можно остановить на T5 или Q5 (это средний показатель). Если же нужна высокая мощность, то подойдут светодиоды XM l T6 либо же U2, при этом последний будет самый яркий светодиод Cree.

Кроме яркости, производитель свою продукцию маркирует бином оттенка. Наиболее распространенные — нейтральный, теплый, холодный и природный оттенки.

Характеристики светодиодов для фонариков

Кроме изготовления низкокачественных LED, китайцы научились производить подделки сверхярких светодиодов для фонариков, светодиодных балок, велофар. Они на 95-99% копируют внешний вид, но параметры всё равно остаются китайские, на 30-40% хуже оригиналов.

Этим объясняется низкая стоимость аккумуляторных светодиодных фонарей на Cree Q5, Cree XML T6, Cree XHP50. В самых дешевых на 100% стоят подделки. Проверял сам лично, купив 10 разных фонариков на Крии Q5 и Т6. Все они оказались на поддельных КРИ производства LatticeBright.

Характеристики ярких светодиодов для фонариков подробно описаны по ссылкам:

• даташит Cree XHP50
• параметры Cree T6

Характеристик XHP50

Новый диод на плате от старого XM-L

Для повышения совместимости с изделиями на старых диодах, размеры оставили прежними 5х5мм. По характеристикам Cree XHP 50 похож на Philips MZ , примерно одинаковый световой поток и равная мощность 8,4W. Питание Кри XHP50 реализовано для двух напряжений 6V и 12V.

Параметр	XML U2	Cree XHP50	Philips MZ
Световой поток, Люмен	300-320	635-1200лм	800-1150лм
Мощность номинальная	2 Вт	8,4W	8,4W
Максимальная мощность в теории	10Вт	18Вт	14,4Вт
Нагрев кристалла	150°	до 150°	до 135°
Длина и ширина, мм	5×5мм.	5×5мм.	4,2х4мм.
Угол свечения, градусов	125°	120°	120°-140°
Толщина диода	3мм	3,58мм	0,6мм
Работа в режимах выше номинальных не гарантируется, максимальный показатель теоретический, может быть достигнут при хорошем охлаждении, например жидким азотом. Световой поток указан при температуре кристалла 85°.

Особо хочу заметить разную толщину светодиодов Cree XHP 50 и Philips MZ:

1. она составляет 3,6 мм и 0,6 мм. соответственно;
2. Philips MZ  3,6мм / 0,6мм = в 6 раз тоньше чем Cree.

Спецификации на LatticeBright

Покажу пример спецификаций (даташит)на подделку от LatticeBright. Маркировка бинов такая же, как у настоящих, чтоб сложнее было отличать. Бины выше чем T2 скорее всего работают за счет превышения номинального тока, то есть разгон.

Информация по параметрам очень скудная:

• не написано, при какой температуре измерены показатели светового потока. Cree обычно делает при 85°, китайцы при 25°. Если они это не указали, значит есть что скрывать, показатель очень важный;
• максимальная температура ядра 125° для всех моделей LB, у оригиналов Cree 150°. Разница в 25 очень существенная, например для автоламп с небольшим радиатором;
• номинальный световой поток указана в 220лм при токе 700мА и цветовой температуре 8000К, чем выше цветовая, тем выше светоотдача;
• индекс цветопередачи очень низкий CRI70, при норме в CRI80;

Перечислил основные нехорошие и важные моменты, за счет которых скрываются реальные параметры.

Лучший из лучших

Рассмотрим светотехнические параметры самого яркого светодиода компании CREE – XLamp XM-L.

Cree XLamp XM-L High Power LED Star

Светотехнические показатели диодных световых источников XLamp XM-L на 10W:

• напряжение – 12V;
• энергоэффективность – до 170 lum/W;
• световой поток – до 850 lum при силе тока в 3А;
• номинальная мощность – 10W;
• допустимый ток – 3А;
• габариты основания- 0,5*0,5 см;
• температура света – 4000-5000К;
• непосредственное падение показателей напряжения – не выше 2,9V.

Допустимое значение принимающего тока составляет 3А, при этом светоэлемент выдает уже порядка 910 lum. Во время своего появления рассматриваемая модель светодиодной лампы создала немало шумихи и на то время все конкурирующие компании не могли представить даже приближенный по светотехническим характеристикам образец. Именно поэтому в нашей публикации и идет речь о товаре фирмы CREE, как лидера в этом направлении осветительной техники. Не зря же говорят, что они всегда опережают своих конкурентов на один шаг!

Характеристики диодов Cree

Прежде чем крепить диоды на плату или устанавливать в фонарь или светильник, устройства бинируют. Под этим подразумевается сортировка продукции по яркости свечения, цветовой температуре – нейтральный, холодный, теплый, и по длине волны для цветных полупроводников. Бин позволяет быстро классифицировать диод и понять, насколько он подходит для той или иной цели.

Конечно, наиболее интересной пользователю будет параметры яркости. В зависимости от группы диода светодиод Cree XM L и XR-E, XP-G, например, изучаются при разной силе тока.

Если необходимо хорошее освещение, то предпочтительнее выбрать Q5 или T5. Если же требуется высокая мощность, то нужны светодиод Cree XM l T6 или U2, причем последний окажется самым ярким.

Реальная яркость

Конструкция лампочки для автомобиля

Мощность светодиодов ХНР50 для радиатора с гибкимим лепестками может быть максимум 16W,  при этом они будут греться до максимальных возможных по спецификациям 150°. При такой температуре световой поток снизится на 20%.

Многие считают, если количество люмен с 1 led диода может быть от 635лм до 1200лм, то китайцы в лампу поставят самый яркий на 1100лм. На самом деле в светодиодные автолампы китайцы ставят дешевые светодиоды XHP50 со средними параметрами, которые имеют в среднем 800 — 900лм. Чем лучше бин led чипа, тем выше его стоимость. А в случае с автомобильными светодиодными лампами для того чтобы её продать, достаточно одного упоминания Cree.

Посчитаем параметры лампы на 2шт КРИ ХНР50:

900лм * 2шт * 0,8 = 1440лм можно получить с 1 лампочки, это отличный результат для гибкой системы охлаждения без вентилятора. Это равняется половине яркости ксенона.

8,4вт * 2шт = 16,8вт энергопотребление

На лампочках ближнего и дальнего света h5 на Cree XML было 1200лм.

Пример ближнего света на Филипсах

Лампочка с гибкой системой охлаждения на двух Philips MZ светит на 1100лм, потому что максимально допустимая температура ниже на 15° чем у Крии.

Если вы используете мощные лампы в фарах:

• ближний и дальний свет;
• противотуманки, ПТФ;
• или дополнительных фарах, типа Hella.

то вам следует установить отдельные ДХО, которые охлаждаются гораздо лучше. Китайские дешевые дневные ходовые огни дохнут даже в обычных условиях. Наверняка вы видал DRL которые еле светят на уровне яркости габаритов, и часть диодов потухла, напоминает выбитые зубы.

Возможно, вам также будет интересно

В 1996 г. в компании Nichia японскому инженеру Суджи Накамура удалось впервые получить светодиод белого цвета. Эту дату можно считать началом светодиодной революции, которая дала возможность использовать в осветительных системах принципиально новый, высокоэффективный источник света. Это революционное открытие послужило началом бурного развития технологий производства в различных компаниях. В 2003 г. компания Lumileds Lighting создала мощный

В. Б.: Мы не стремились и не стремимся к саморекламе. В составе ОАО «Российская электроника» давно существует дочерняя компания ЗАО «НТС» — «Новые технологии света». Но мы не считали нужным акцентировать внимание СМИ на том, что активно занимаемся светодиодной техникой. «НТС» реализует проект «Светодиодные системы освещения». Завод «Пульсар» является производителем энергосберегающих светодиодных осветительных устройств, причем

Несмотря на сложную международную обстановку, финансовые и экономические потрясения, научные исследования и дальнейшее развитие технологий не стоят на месте. Ученые и инженеры из разных стран объединяют усилия в стремлении не только понять характер и свойства тех или иных явлений, но и отдать плоды своих трудов на благо всего человечества. Ярким примером тому может служить решение Генеральной Ассамблеи ООН официально объявить 2015-й Международным годом света и световых технологий.

Классификация

В общем случае светодиоды CREE можно разбить на две группы: мощные под названием XLamp и сверхъяркие – High-Brightness.

Светодиоды XLamp делятся на следующие подгруппы:

• ML – мощность от 0.25 до 1.6 Вт. Предназначены, в основном, для дежурной подсветки небольших помещений;
• MX – мощность от 2 до 4 Вт. Используются при подсветке жилых помещений;
• XB – мощность 3-5 Вт. Сфера применения достаточно широка – от портативных фонарей до подсветки больших складских помещений;
• XH – керамические LED мощностью от 0.6 до 1 Вт. Благодаря высокому показателю отношения световой поток/мощность (150-180 Лм/Вт) могут использоваться при освещении домов, офисов и т.д;
• XHP35 – мощные (13 Вт) светодиоды. Предназначены для направленного излучения, например, при световой сигнализации на дорогах и подсветке парковок;
• XM – мощность 10 Вт. Используются в портативных фонарях и фарах;
• XP – самая обширная линейка. Мощность от 2 до 10 Вт. Производятся как белые, так и цветные. Ввиду многообразия моделей, могут использоваться практически в любом приложении;
• XQ – миниатюрные LED мощностью от 1 до 3 Вт. Выпускаются как в белом, так и в цветном исполнении. Используются для ночной подсветки архитектурных сооружений, а также теплиц и крупногабаритного транспорта;
• XR – белые и цветные диоды мощностью от 2 до 4 Вт. Предназначены для подсветки ночных зданий, транспорта, концертных площадок;
• XT-E – led мощностью 5 Вт. Выпускаются в белом и синем исполнении. Сфера применения достаточно широка – от бытовых фонариков до подсветки складов и жилых помещений.

Ниже представлен модельный ряд наиболее распространенных светодиодов XLamp:

Сверхъяркие светодиоды High-Brightness делятся на следующие группы:

• Р2 Oval 4-mm – цветные, представленные в красном, синем и зеленом исполнении. Предназначены для использования в различных RGB – устройствах, например, для подсветки мониторов и биллбордов;
• P2 Oval 5-mm – цветные светодиоды, разработанные специально для использования в LED-модулях типа «бегущая строка» и различных информационных указателях на дорогах, в аэропортах и т. д. Представлены в красном, зеленом, синем и желтом (янтарном) цветах;
• P2 Round 5-mm – здесь представлены как цветные, так и белые, предназначенные для работы в условиях повышенной влажности и при перепадах температуры, поэтому могут использоваться на открытом воздухе. Цветные светодиоды доступны в красном, синем, зеленом и желтом цветах. Белые светодиоды разделяются на два типа: cool white и warm white, то есть холодный и теплый оттенки;
• SMD – цветные и белые светодиоды в корпусе для поверхностного монтажа. Имеют маркировку типа CLx. Цветные LED можно разделить на single-color, то есть имеющие одну пару анод-катод и светящиеся одним цветом, и full-color, которые имеют три пары анод-катод и представляют собой, по сути, три разноцветных (RGB) светодиода в одном корпусе. Белые светодиоды, аналогично выводным LED типа Р2 Round, имеют разновидности cool white и warm white;
• P4 – белые и цветные светодиоды, предназначенные для создания направленного излучения, поэтому могут быть использованы при подсветке вывесок магазинов, сигнальных фонарей транспорта и др.

Внешний вид светодиодов High-Brightness показан на рисунке ниже:

Основные выводы

Светодиод xml t6 от
американского производителя Cree хаpaктеризуется прежде всего большой яркостью
(до 300 лм) и долговечностью (до 100 тыс. часов). Поэтому он является самым
востребованным в своем сегменте как у производителей светотехники с мировым
именем, так и у рядовых потребителей. При стандартных условиях эксплуатации –
силе тока в 700 мА и напряжении не выше 2,9 вольт лед-кристалл отличается
следующим набором параметров:

1. Светимость 280 лм.
2. Цветопередача – 85 Ra.
3. Угол рассеивания – 125 градусов.

При этом основные
светотехнические хаpaктеристики диода задаются принадлежностью его к
конкретному цветовому спектру и обозначается «бином». Всего выпускается 15
групп и 6 наборов – с минимальной яркостью от S4 160 лм до U2 320 лм. Чтобы
полупроводниковый лед-кристалл оптимально проявлял заявленные параметры, для
его работы требуется драйвер с напряжением на входе 4,2 вольта и силой тока на
выходе не больше 3 А. Xml t6 широко применяется в качестве светоисточника в
фонарях, лампах, оптике, освещении, подсветке и спецприборах.

ПредыдущаяСветодиодыРазновидности блоков питания для светодиодов и процеДypa их подключения своими рукамиСледующаяСветодиодыПринцип работы и маркировка электровакуумного диода

https://youtube.com/watch?v=%250A

Generic 1PCS CREE XML2 LED XM-L2 Diode T6 U2 10W WHITE Neutral Warm White Flashlight Chip Bulb Red Green Blue UV High Power LED Emitter-With 20mm Copper PCB

Choose your location

Please selectAbiaAdamawaAkwa IbomAnambraBauchiBayelsaBenueBornoCross RiverDeltaEbonyiEdoEkitiEnuguFederal Capital TerritoryGombeImoJigawaKadunaKanoKebbiKogiKwaraLagosNasarawaNigerOgunOndoOsunOyoPlateauRiversSokotoYobe

Please selectAbule Эгба (Agbado Ijaye Road)Abule Egba (Ajasa Command Rd)Abule Egba (Ajegunle)Abule Egba (Alagbado)Abule Egba (Alakuko)Abule Egba (Ekoro road)Abule Egba (Meiran Road)Abule Egba (New Oko Oba)Abule Egba ( Old Otta Road)AgbaraAgege (Ajuwon Akute Road)Agege (Dopemu)Agege (Iju Road)Agege (Old Abeokuta Road)Agege (Old Otta Road)Agege (Orile Agege)AGILITIAGUNGI (LEKKI)AJAO ESTATEALFA BEACHAMUWOANTHONY VILLAGEApapa (Ajegunle)Apapa (Amukoko) )Apapa (GRA)Apapa (Kiri kiri)Apapa (Olodi)Apapa (Suru Alaba)Apapa (Tincan)Apapa (Warf Rd)AWOYAYAAwoyaya-Contai ner bustopAwoyaya-Eko Akete EstateAwoyaya-EputuAwoyaya-Gbetu Iwerekun RoadAwoyaya-Idowu EletuAwoyaya-Mayfair GardensAwoyaya-Ogunlana BusstopAwoyaya-OlogunfeAwoyaya-OribanwaBadagryBERGERBogijeCokerDoyinEjigbo-Ailegun RoadEjigbo-BucknorEjigbo-Ile EpoEjigbo-Isheri OsunEjigbo-Jakande Wood MarketEjigbo-NNPC RoadEjigbo-Oke-AfaEjigbo-PipelineEjigbo- PowerlineElemoroEPEFagba (Iju Road)FESTAC (1st Avenue)FESTAC (2nd Avenue)FESTAC (3rd Avenue)FESTAC (4th Avenue)FESTAC (5th Avenue)FESTAC (6th Avenue)FESTAC (7th Avenue)Gbagada- IfakoGbagada-Abule OkutaGbagada-AraromiGbagada-Deeper LifeGbagada-DiyaGbagada-ExpresswayGbagada-HospitalGbagada-L&KGbagada-New GarageGbagada-OlopomejiGbagada-PedroGbagada-SawmillGbagada-SholuyiIbeju-Lekki AiyetejuIbeju-Lekki AkodoIbeju-Lekki Amen EstateIbeju-Lekki Dangote fertilizerIbeju-Lekki Dangote RefineryIbeju-Lekki Dano MilkIbeju-Lekki Eleko JunctionIbeju-Lekki IgandoIbeju- Lekki MagbonIbeju-Lekki OnosaIbeju-Lekki OrimeduIbeju-Lekki Панафриканский университетIbeju-Lekki Sha patiIDIMUIGANDOIJANIKINIJEGUN IKOTUNIjegun-Obadore RoadIJORAIKeja (ADENIYI JONES)Ikeja (ALAUSA)Ikeja (ALLEN AVENUE)Ikeja (computer village)Ikeja (GRA)IKEJA (M M Airport)Ikeja (MANGORO)Ikeja (OBA-AKRAN)Ikeja (OPEBI)IKORODU (Adamo) ИКОРОДУ (Агбеде)Икороду (Агбова)ИКОРОДУ (Сельское хозяйство)ИКОРОДУ (Баеку)ИКОРОДУ (Эйита)ИКОРОДУ (Гберигбе)ИКОРОДУ (Иджеде)ИКОРОДУ (Имота)ИКОРОДУ (Ита олуво)ИКОРОДУ (Итамага)ИКОРОДУ (Офин)ИКОРОДУ (Оводе-Ибесе) )Ikorodu Road-AjegunleIkorodu Road-IrawoIkorodu Road-Owode OnirinIKORODU(Elepe)IKORODU(Laspotech)Ikorodu(Ogolonto)IKORODU(Sabo)Ikorodu- Imota Caleb UniversityIkorodu-AgufoyeIkorodu-BensonIkorodu-GarageIkorodu-OdokekereIkorodu-OdonlaIkorodu-OgijoIKOTAIKOTUNIkoyi (Awolowo Road)Ikoyi ( Бурдийон)Икойи (Дельфин)Икойи (Гловер-роуд)Икойи (Кеффи)Икойи (Кингс-уэй-роуд)Икойи (Обаленде)Икойи (Квинс Драйв)IKOYI MTN ( PICKUP STATION)Ikoyi-Banana IslandILAJE (BARIGA)ILUPEJU (Lagos)ISHERI IKOTUNISHERI MAGODOISOLOIyana EjigboIYANA IBAIyana Ipaja (Abesan)Iyana Ipaja (Aboru)Iyana Ipa ja (Ayobo Road)Iyana Ipaja (Command Road)Iyana Ipaja (Egbeda)Iyana Ipaja (Ikola Road)Iyana Ipaja (Iyana Ipaja Road)Iyana Ipaja (Shasha)JAKANDE (LEKKI)JANKANDE (ISOLO)Jumia-Experience-CenterKetu- AgboyiKetu- АлапереКету-CMD дорогаКету-ДемуринКету-Икоси дорогаКету-Иле ИльШкола Кету-ИянаКету-Типпер ГаражЛагос-Айленд (Адениджи)Лагос-Айленд (Марина)Лагос-Айленд (Оникан)Лагос-Айленд (Сура)Лагос-Айленд (ТБС)ЛАКОВЕЛакове-Адеба РоадЛакове-ГольфЛакове-КаджолаЛакове -School GateLEKKI -VGCLekki 1 (Bishop Durosimi)Lekki 1 (F. T Kuboye street)Lekki 1 (Omorinre Johnson)Lekki Phase 1 (Admiralty Road)Lekki Phase 1 (Admiralty way)Lekki Phase 1 (Fola Osibo)LEKKI-AGUNGILEKKI-AJAH ( АБИДЖО)LEKKI-AJAH (ДОРОГА АДДО)LEKKI-AJAH (BADORE)LEKKI-AJAH (ILAJE)LEKKI-AJAH (ILASAN)LEKKI-AJAH (JAKANDE)LEKKI-AJAH (SANGOTEDO)Lekki-AwoyayaLekki-ChiscoLEKKI-ELFLEKKI-IGBOEFONLEKKI-IKATE ELEGUSHILEKKI-JAKANDE (KAZEEM ELETU)LEKKI-MARUWALEKKI-ONIRU ESTATELEKKI-OSAPA LONDONMagboroMAGODOMARYLAND (MENDE)MARYLAND (ONIGBONGBO)MEBANMUMILE 12Mil e 12-AjelogoMile 12-Agboyi KetuMile 12-Doyin OmololuMile 12-OrishigunMILE 2Mushin-Palm AvenueMushin-Agege Motor RoadMushin-Daleko MarketMushin-Fatai AtereMushin-Idi OroMushin-Idi-ArabaMushin-Ilasamaja RoadMushin-Isolo RoadMushin-Mushin-Ladipo RoadMushin-Mushin-Ladipo Road -Papa AjaoOdongunyanOgba- Akilo RoadOgba- College RoadOgba- Lateef Jakande RoadOgba-Acme RoadOgba-AgudaOgba-CountyOgba-Ifako-IdiagbonOgba-Ifako-OrimoladeOgba-Isheri RoadOgba-ObawoleOgba-OjoduOke IraOgba-Oke Ira RoadOgBa-WedOgba-Oke IraOgba-Oke Ira RoadOGBA-WedOgba-Oke IraOgba-Oke Ira RoadOGBA-WedOgba-Oke IraOgba-Oke Ira RoadOGBA-WedOs 2nd JuctionOGBA ShibiriOjo-Abule OshunOjo-AdalokoOjo-AgricOjo-AjangbadiOjo-Alaba InternationalOjo-Alaba RagoOjo-Alaba SuruOjo-AlakijaOjo-CassidyOjo-IjegunOjo-IlogboOjo-Ojo BarracksOjo-OkokomaikoOjo-Old Ojo roadOjo-OnirekeOjo-PPLOjo-ShibiriOjo-Tedi TownOjo-Trade FairOjo-VolksOJODUOJOKOROOJOTAOKOKOMAIKOOKOTAOmole Фаза 1Омоле Фаза 2ОРЕГУНОРейо-ИгбэОРИЛЕОСАПА (ЛЕККИ)ОШОДИ-БОЛАДЕОШОДИ-ИСОЛООСХОДИ-МАФОЛУКУОСОДИ-ОРИЛЕОСОДИ-СЁГУНЛЕПальмгроув-ОнипануСари-Иганму Город-спутник СОМОЛУССурулере (Адениран Огунсанья)Сурулере (Агуда)Сурулере (Боде Томас)Сурулере (Фатья Шитта)Сурулере (Иди Араба)Сурулере (Иджеша)Сурулере (Ипонри)Сурулере (Итире)Сурулере (Лавансон)Сурулере (Маша)Сурулере (Огунлана Драйв) ) Сурулере (Охуэлегба) VI (Адетокунбо Адемола) VI (Путь Ахмеда Белло) VI (Епископ Абаяде Коул) VI (Аджосе Адеогун) VI (Акин Адешола) VI (Епископ Олувале) VI (Юсуф Абиодун) Остров Виктория (Адеола Одеку) Остров Виктория (Кофо Абайоми)Яба-Абуле ИджешаЯба-ФадейиЯба-(Сабо)Яба-(Унилаг)Яба-Абуле ОджаЯба-АдекунлеЯба-АкокаЯба-АлагомеюЯба-Педагогический колледжЯба-Commercial AvenueЯба-ФолагороЯба-Уэй Герберта МаколеяЯба-ДжибовуЯба-МакокоЯба-Муртала Уэй МухаммедаЯба -Онике Иваяяба-ОйингбоЯба-ТеджуошоЯба-Юниверсити РоудЯба-Ябатеч

Door Delivery

Delivery ₦ 3,793

Ready for delivery between 13 December & 20 December when you order within next 15hrs 3mins

Pickup Station

Delivery ₦ 3,483

Прибытие на пункт выдачи между 13 декабря и 20 декабря при заказе в течение следующего 15 часов 3 минуты

Политика возврата

Бесплатный возврат в течение 15 дней для товаров из официального магазина и 7 дней для других товаров, соответствующих условиям. Подробнее или Амазон. Один из наиболее часто задаваемых вопросов звучит так: «Зачем мне платить 70 долларов за ваш фонарик на 980 люмен, если я прямо сейчас могу купить на eBay фонарь на 2000 люмен за 15 долларов?»

Отличный вопрос. В этой статье мы рассмотрим, почему большинство списков фонариков на популярных аукционных сайтах, таких как eBay и Amazon, являются не только грабежом, но и зачастую опасными.

1.) The Lumen Lie

В большинстве начальных фонарей (и налобных фонарей) используется один из следующих диодов: XML-T6 или XM-L2. Помимо некоторых перегруженных диодов, которые можно найти только в хардкорных сообществах моддинга, любой продавец фонариков, утверждающий, что их единственный диодный фонарик XML-T6 или XM-L2 имеет выходную мощность более 1100 люмен, начисто лжет.

Вам не нужно верить нам на слово. Вы всегда можете сами проверить паспорт производителя диода.

Ссылка: http://www.cree.com/LED-Components-and-Modules/Products/XLamp/Discrete-Directional/XLamp-XML

Это обычное явление на популярных аукционах места. Возмутительные заявления люменов о том, что это невозможно.

Итак, мы знаем, что один диод XML-T6 или XM-L2 не может излучать более 1100 люмен. Но что, если в моем фонарике или налобном фонаре больше одного диода?

Этот налобный фонарь с тремя диодами, представленный ниже, имеет световой поток 4000 люмен. Умножьте 1100 люмен на количество диодов, и вы получите больше люмен, верно? Неправильно .

В фонарик или налобный фонарь можно поставить сколько угодно диодов, но от этого он не станет ярче. Без каких-либо изменений тока все, что нужно сделать, это разделить существующий ток между несколькими диодами вместо одного. Другими словами, у вас будет просто несколько менее ярких диодов вместо одного действительно яркого диода.

Выходная мощность фонарика зависит от ряда факторов, одним из самых важных из которых является величина тока, подаваемого на диод. Налобные фонари, подобные изображенной выше, потребляют около 4,5 Ампер. Игнорируя тот факт, что неясно, можно ли безопасно потреблять 4,5 А даже от низкокачественных батарей, часто поставляемых с этими налобными фонарями, этого тока просто недостаточно для создания завышенных заявленных 4000 люмен. Для сравнения, большинству фонариков требуется около 3А только для того, чтобы генерировать 1000 люмен.

Как определить диоды в фонариках eBay:

Вообще говоря, диод XM-L2 считается лучше, чем диод XML-T6 предыдущего поколения. Он выглядит ярче и более энергоэффективен. К сожалению, сам диод также дороже, поэтому продавцы eBay либо выберут диод XML-T6, либо полностью используют поддельный XML-T6. Если фонарик, на который вы смотрите, продается с диодом XML-T6, это почти всегда тревожный сигнал.

Лучший диод XM-L2 легко определить по серебряной подложке. Это хорошо видно на картинке ниже. XML-T6 старшего поколения (слева) обычно имеет зеленую подложку с открытой схемой. Хотя среднестатистическому потребителю трудно заметить разницу, это один из многих способов, которыми фонарики eBay обсчитывают потребителя.

Просто посмотрите на эту таблицу ниже. Превосходный светодиод L2 выглядит ярче, более энергоэффективен и предлагает владельцу фонарика гораздо более выгодную цену. К сожалению, большинство этих продавцов предпочитают НЕ использовать его из-за более высокой стоимости.

2.) Неэффективность и опасность аккумуляторов

Литий-ионные аккумуляторы недешевы. Они дороги в производстве и еще дороже в оснащении цепями защиты. В результате продавцы eBay часто экономят на покупателях, продавая незащищенные аккумуляторы с неверно заявленной емкостью. Емкость аккумулятора должно быть именно тем, что написано на этикетке; однако это снова и снова доказывает, что это не так с батареями eBay. Просто взгляните на эту таблицу, созданную еще в 2014 году. Средняя батарея eBay имеет измеренный заряд в диапазоне от 300 мАч до 800 мАч, хотя утверждается, что она составляет 3000 мАч или больше!

Какие-нибудь из этих батарей кажутся вам знакомыми? Они печально известны тем, что имеют неверные данные о мощности, отсутствие регулирования напряжения и являются потенциально опасными.

Почему это важно

Соединение, используемое в литий-ионных батареях, очень летучее по своей природе и требует особой осторожности при обращении. При перезарядке батарея может взорваться, вытечь электролит и обжечь пользователя. В случае чрезмерной разрядки батарея может быть повреждена и/или испорчена. Аккумуляторы, продаваемые некоторыми продавцами на аукционах, непредсказуемы и, возможно, опасны, поэтому они дешевле.

Респектабельные компании решают эту проблему, продавая только высококачественные аккумуляторы, оснащенные стабилизаторами напряжения (также известными как схемы защиты печатных плат). Эти небольшие микросхемы контролируют напряжение батареи и предотвращают его слишком высокое или слишком низкое значение. Просто взгляните на фотографии ниже. Мы сравнили и взвесили стандартную батарею eBay с одной из наших собственных батарей TakLite. Наши аккумуляторы весят почти на 50% больше, чем дешевые аккумуляторы eBay, несмотря на то, что это одна и та же модель!

3. Используемые материалы

В этот момент вы, вероятно, думаете так же, как и мы: может ли быть еще хуже?

К сожалению, да.

Когда речь идет об этих малобюджетных фонариках, главное – объем, и продавцы делают все, что в их силах, чтобы сократить расходы. В результате продавцы постепенно сокращают количество материала, используемого в своей продукции. По сути, они берут и без того дрянной фонарик и делают его еще хуже.

Просто посмотрите на картинку ниже. Мы сравниваем два фонарика, которые кажутся идентичными. Но на самом деле количество прутка сократилось более чем на 20%.

Заключение

Хотя примеры, описанные выше, конечно, не охватывают всех недостатков фонариков, найденных на популярных аукционных сайтах, они хорошо объясняют некоторые не столь очевидные различия среднему потребителю. Если это звучит слишком хорошо, чтобы быть правдой, обычно так оно и есть. Лучше всего придерживаться известных брендов, таких как TakLite — компании, которая дает пожизненную гарантию на ваш продукт.
