Какого сечения должен быть кабель для розеток

Замена проводки в квартире или доме — ответственный процесс, который требует грамотного выполнения монтажных работ и правильного выбора электротехнических приборов, расходных материалов.

Основная нагрузка приходится на розетки, к которым подключают мощные бытовые электроприборы. Возникает вопрос: какого сечения должен быть провод для розеток? Диаметр должен быть таким, чтобы кабель выдержал токовую нагрузку и не перегревался в процессе эксплуатации энергозависимой техники.

Содержание

• Особенности монтажа розеток
• Характеристики кабеля
• Расчет проводника по мощности
• Рекомендации по монтажу

Особенности монтажа розеток

Ремонтные работы по замене электропроводки должны выполняться в соответствие с Правилами эксплуатации электроустановок. Для самостоятельного монтажа токоведущих проводников нужно иметь элементарный опыт в проведении такой работы.

Устанавливать розетки для использования в бытовых целях необходимо с соблюдением следующих условий:

1. От прибора отсчета потребляемой электроэнергии подключают несколько автоматов — по одному на каждое помещение квартиры или дома.
2. Автоматы должны срабатывать на отключение подачи электроэнергии в случае перегрузки сети, замыкания и прочих неприятностей.
3. Каждая комната квартиры или дома должна обслуживаться отдельной распределительной коробкой и автоматом отсечения.
4. Нельзя объединять в одну сеть нагруженные розеточные группы и провода освещения.
5. Сечение провода для розетки выбирают в зависимости от мощности электроприборов, которые планируется подключать в сеть.
6. Рекомендуется использовать для бытовых нужд медные, а не алюминиевые проводники, поскольку они обладают большим сроком службы.
7. Диаметр сечения кабеля для розетки должен составлять 2,5 мм2 при условии, что суммарная потребляемая мощность электроприборов не превышает 3 кВт.
8. На кухне для розеток, в которые подключают мощные бытовые приборы, выбирают кабель сечением 6 мм2 — оптимальный вариант, но не менее 4 мм2, способный выдержать большие нагрузки.

Если в комнате подключают в сеть только маломощные приборы, можно проложить для розетки кабель сечением 1,5 мм2. Но это минимально допустимое значение, потому при крайней необходимости включать в такую розетку мощный прибор небезопасно — провод будет сильно нагреваться.

Характеристики кабеля

В жилых помещениях для монтажа проводки преимущественно используют двухжильные и трехжильные провода. Первые подходят для розеток без заземления, вторые — для розеток с заземлением. Для организации освещения достаточно провода сечением в 1,5 мм2.

Рекомендуется использовать характеристики самого мощного электроприбора: по ним ориентироваться при выборе марки и сечения провода.

Чаще всего применяют следующие виды кабелей:

1. ВВГ и ВВГ негорючий — силовой провод, который может работать в сетях с напряжением 220 и 380 В. ВВГ расшифровывается как кабель «винил-винил-голый», то есть в качестве оболочки и изоляции используется поливинилхлоридный пластикат, а в качестве токопроводящей жилы — многопроволочный медный проводник. Сечение провода – от 1,5 до 50 мм2 для 1, 2, 3, 4 жил и от 1,5 до 25 мм2 для пяти- и шестижильных проводников.
2. ПВС — кабель из скрученных медных проводников в виниловой оболочке, изоляция которого выполнена с использованием поливинилхлоридной смолы. Отличается хорошей гибкостью, устойчивостью к коррозии, безупречными эксплуатационными характеристиками. Подходит для организации проводки от распределительной коробки в жилых помещениях, подключения розеток для электроприборов. Количество токоведущих жил — 2 – 5, сечение — 0,75 – 2,5 мм2.
3. NYM — провод для монтажа стационарной электропроводки, изготовленный по немецкой технологии. Конструкция провода состоит из медных жил, пространство между которыми заполнено негорючей невулканизированной резиновой смесью, а оболочка проводника изготовлена из негорючего поливинилхлоридного пластиката. Силовой кабель работает в сетях с напряжением до 660 В при частоте тока 50 Гц. Исполнение кабеля — 2, 3, 4, 5 жил, сечение — от 1,5 до 70 мм2.

Какого сечения должен быть провод для розеток в жилых помещениях? Для бытовой проводки при подключении розеток рационально использовать двух- и трехжильный медный проводник сечением 2,5 – 6 мм2, токоведущие части которого изолированы друг от друга и защищены внешней оболочкой из негорючего поливинилхлорида.

Расчет проводника по мощности

Все энергозависимые приборы, используемые в быту, отличаются показателем потребляемой мощности. Главное правило организации электропроводки — просчитать суммарную мощность техники и освещения, чтобы выбрать подходящий вводный кабель.

В представленной ниже таблице указана средняя мощность бытовых электроприборов. Ориентируясь на нее, можно определить нагрузку на проводку в каждой комнате.

Нужно учесть, что по мере необходимости в сеть могут быть подключены строительные электроприборы, сварочное, компрессорное, насосное и генераторное оборудование.

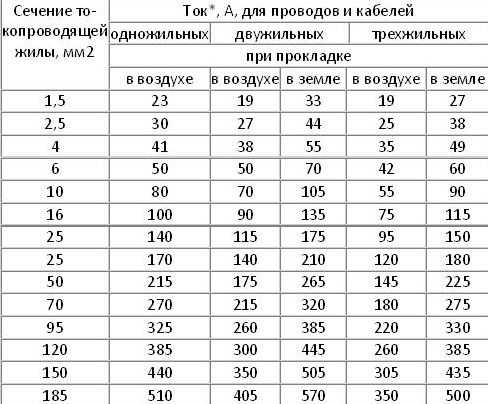

Максимальная длина и сечение кабеля в зависимости от мощности

Суммарную мощность приборов умножают на коэффициент 0,75 и получают значение, которому должен соответствовать вводный кабель. Аналогично просчитывают мощность приборов для каждого помещения.

При выборе сечения кабеля исходят из технических характеристик — диаметр, напряжение, ток, мощность. Характеристики медного силового кабеля при монтаже скрытой и открытой проводки для розеток следующие:

Обязательно нужно обратить внимание на марку кабеля и число жил — проводники рассчитаны на различную нагрузку в сети. Так, к примеру, трехжильный провод ВВГ сечением 2,5 мм2 выдержит ток в 21 А, кабель ПВС из трех жил такого же сечения работает при нагрузке до 27 А, а силовой провод NYM с тремя жилами сечением 2,5 мм2 можно эксплуатировать при токовой нагрузке до 30 А.

Рекомендации по монтажу

При установке розеток используют два варианта прокладки токоведущих жил — скрытая и открытая проводка к распределительной коробке. Монтаж скрытых проводников осуществляют в штробах на негорючих основаниях — стены из кирпича, цемента.

Обратите внимание! Кабель укладывают в штробу строго перпендикулярно линии горизонта и ведут до распределительной коробки только под прямым углом.

Открытый монтаж выполняют с размещением силового провода в кабель-канале или защитном рукаве, гофре, плинтусе, чтобы исключить возгорание пожароопасных конструкций или повреждение проводников.

После выбора сечения кабеля учитывают основные правила прокладки проводов при установке розеток:

1. При скрытом монтаже глубина штробы составляет минимум 20 мм.
2. Горизонтальные повороты кабеля выполняют на высоте 2500 мм от пола.
3. Открытый монтаж по горючим основаниям запрещен без укладки провода в рукав.
4. Использование автомата для каждой комнаты — обязательное условие монтажа.
5. При выборе силового кабеля для розеток руководствуются не только сечением и числом жил, но и диаметром провода с обмоткой, чтобы поместить его в штробу или кабель-канал.

Самостоятельная установка розеток производится только после обесточивания комнаты.

Устройства защитного отключения электрической энергии должны соответствовать мощности электротехнических установок. Это позволяет исключить ситуации, когда при включении нескольких мощных приборов автомат срабатывает в результате превышения показателя силы тока на конкретном участке электрической цепи.

Заземление приборов.

Что, зачем и как сделать?

Надёжная изоляция электрических приборов является важной составляющей электробезопасности. Однако, какой бы надёжной ни была изоляции, полностью полагаться на неё нельзя. Происходящие по разным причинам перенапряжения в электрической сети ведут к повреждению изоляции, что несёт в себе прямую угрозу для жизни людей.

Заземление бытовых приборов

Для защиты от поражения электрическим током используют заземление. Достичь электробезопасности можно путём применения заземляющих устройств, состоящих из заземлителей и заземляющих проводников. Заземление может использоваться в сетях, рассчитанных на любое напряжение.

Заземление бытовых приборов в квартире многими людьми рассматривается, как излишняя предосторожность. Однако количество бытовых электротравм, связанных с эксплуатацией техники, имеющей повреждения изоляции, свидетельствует об обратном. Большинство несчастных случаев вызвано одновременным касанием имеющего повреждение изоляции бытового прибора и проводящего предмета. В жилых домах в качестве таких предметов чаще всего выступают радиаторы и трубы центрального отопления, металлические мойки и незаземлённые варочные плиты.

Какие бытовые приборы необходимо заземлять в доме

Большая часть домашнего электрооборудования является источником повышенной опасности поражения электрическим током в быту. Для полного исключения возможных рисков необходимо заземлять стиральные машины, электрические и индукционные плиты, микроволновые печи, персональные компьютеры, бойлеры. Безопасности бойлеров следует уделить самое пристальное внимание. Вода является наилучшим проводником электричества. Нарушение изоляции бойлера приведёт к тому, что, прикоснувшись к водонагревателю человек получит удар электрическим током. Смонтированное заземление примет на себя большую часть тока. Попадание фазы на заземленный бак бойлера ведёт к мгновенному срабатыванию автоматического выключателя.

Зачем нужно заземлять бытовые приборы

Согласно установленным нормативам, напряжение в бытовых электросетях не может превышать 220 В. Бытовые приборы подключаются к сетям через розетки. К каждой розетке идут два провода. Один из них, называемый фазным, является непосредственно токоведущим проводником. Второй провод, называемый нулевым, служит для отвода электричества после того, как замкнутся контакты розетки и выключателя.

При контакте фазного и нулевого проводов вне розетки возникает короткое замыкание. В подобных ситуациях ток достигает больших значений, что ведёт к срабатыванию автоматических выключателей, которые осуществляют разрыв цепи и отключают проводку от источника питания.

Настоящие короткие замыкания случаются довольно редко. Значительно чаще износ изоляции приводит не к замыканию двух проводов, а к появлению токов утечки. В результате появившееся на корпусе бытовых приборов напряжение может привести к поражению электрическим током. Токи утечки должны фиксироваться устройством защитного отключения (УЗО), которое размыкает цепь в случае превышения опасной для человека величины тока.

Правила заземления приборов

Для заземления приборов необходимы специальной конструкции розетки с заземляющими контактами. На таких розетках есть место заземления прибора. Если предусмотрено присоединение провода заземления напрямую к корпусу, обозначение заземления указывается на приборах специальным знаком.

К розетке нужно подвести трёхжильный провод. Современные кабели, используемые для проводки имеют три провода, которые для идентификации маркируются разными цветами. Нулевой провод окрашивают в синий цвет, фазный в коричневый или чёрный. Третий проводник−заземляющий, может быть жёлтым, зелёным или двухцветным (жёлтый +зелёный).

При трёхпроводных сетях в квартире фазу, ноль и заземление нужно брать в распределительной коробке, относящейся к линии розеток. Заземление приборов, в случае когда проводка двухжильная, делается несколько иначе. При двухпроводных сетях, когда заземляющий провод отсутствует, его проводят от электрощита. При этом следует принять во внимание, что сечение медного заземляющего проводника не должно быть меньше 2,5 мм.

Категорически запрещается использовать в качестве заземлителя водопроводные и газовые трубы, или трубы центрального отопления.

Универсальное модульное заземление

При мероприятиях по организации электробезопасности в жилых и промышленных объектах удобно использовать модульное заземление ZANDZ. Этот тип заземлителя состоит из покрытых слоем меди стальных штырей. Все составные части конструкции объединены между собой в единое заземляющее устройство посредством резьбового соединения. При этом сварка элементов заземления не требуется, весь монтаж выполняется силами одного человека с помощью отбойного молотка. Площадь земли, занимаемая заземлителем, составляет менее 0,6 м², благодаря чему можно монтировать модульное заземление в подвалах домов и в непосредственной близости от стен. Медное покрытие заземляющих штырей устойчиво к коррозии, что обеспечивает стабильную работу заземления на протяжении долгих лет.

Возможные вариации выполнения модульного заземления:

Заземление можно приобрести в виде готовых к установке комплектов или отдельных комплектующих.

Правильное проектирование и монтаж заземления жилых и промышленных объектов является основой электробезопасности. Для того чтобы заземление в полной мере выполняло свои функции оно должно быть качественным. Не экономьте на безопасности! Используйте качественное заземление ZANDZ!
