Как заменить патрон в светильнике: Замена патрона в светильнике

Замена патрона в светильнике

Современные помещения не представить без осветительных приборов. Но даже чтобы зажечь лампочку, для ее подключения к сети нужен патрон. А чтобы защитить лампу от внешних воздействий требуется плафон, выполняющий еще и роль рассеивателя. В состав светильников может входить и отражатель, перераспределяющий световой поток в одном направлении.

Внутри светильника прокладывается электропроводка, чтобы соединить входные клеммы с контактами патронов. Разборка светильников требуется:

  • сразу после покупки;
  • для замены патронов;
  • для отыскания повреждений в электропроводке;
  • ревизии светильника.

Содержание

  1. Проверка и подключение нового светильника
  2. Замена патрона в светильнике
  3. Замена проводов в светильнике

Проверка и подключение нового светильника

Современные люстры, в состав которых входит несколько патронов с лампочками, продаются с не собранной схемой соединения внутри. Это продиктовано тем, что пользователь самостоятельно разобьет лампы светильника на группы и соединит их так, как ему нужно. Поэтому такой светильник нужно сразу вскрыть и выполнить соединения. Провода к лампочкам выполняются цветными, нулевые проводники – синего (голубого) цвета. Их соединяют вместе и затем подключают к нулевому проводнику схемы питания.

При одновременном включении ламп фазные проводники соединяются вместе и подключаются к фазному проводнику сети, идущему от выключателя. Если выключатель с двумя клавишами и более, то фазные проводники от групп лампы, включение которых будет происходить одновременно, объединяются и подключаются к соответствующим проводам от выключателя.

При наличии защитного проводника он подсоединяется к корпусу светильника.

Не будет лишним полностью разобрать светильник и отревизировать его. Проверьте, как разделаны провода (не снята ли лишняя изоляция), подтяните соединения в патронах.

Электропроводка в светильниках выполняется гибкими проводами, а в квартире кабели – с моножилой, а иногда еще и алюминиевой. Поэтому обратите внимание на подключение светильника к электропроводке. Для этого не годится сварка или пайка – соединение должно быть разъемным. Если проводники светильника не облужены, то сделайте это обязательно. Либо напрессовать на концы проводов штыревые втулочные наконечники. Затем выполнить соединение с электропроводкой при помощи клемм WAGO или ЗВИ (подробнее про методы соединения: «Что лучше выбрать, скрутку или клеммник для соединения проводов?»). Применение колпачков СИЗ допускается только для соединения медных проводников. Наконечники для такого соединения не требуются. Но в этом случае отключение светильника для его демонтажа в процессе эксплуатации будет затруднено.

Замена патрона в светильнике

Самый слабый элемент светильника – патрон. В современных изделиях чаще страдает его боковой контакт. Он или отламывается, или ослабевает, теряя пружинящие свойства. Как показала практика, подгибать его – бесполезно. В процессе замены лампочек иногда ломается и центральный контакт.

Перед заменой патрона определите тип цоколя лампы, используемой в светильнике. Распространены два типоразмера: тот, что побольше – Е27, поменьше – Е14. Если вы затрудняетесь определить тип цоколя – отправляйтесь в магазин с лампочкой от светильника или снятым патроном. Второй вариант предпочтительнее, так как ассортимент патронов широк.

Цоколи ламп, используемых в светильниках

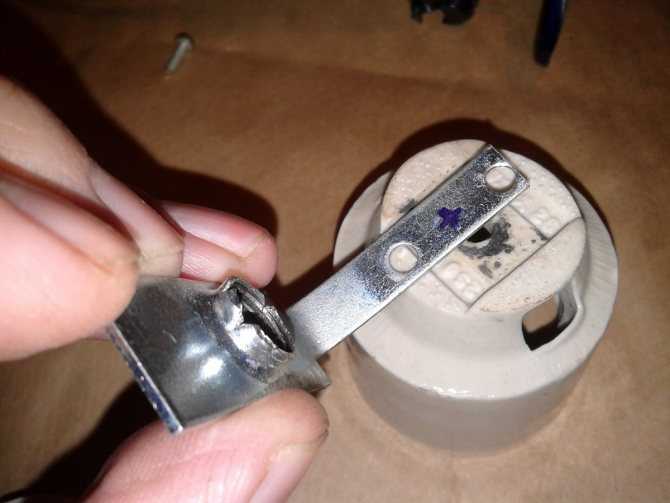

Для демонтажа современных фарфоровых патронов требуется выкрутить два винта, причем со стороны внутренней его полости, куда заворачивается лампа. Выкрутить их просто, сложнее будет ввернуть обратно, так как держать их нечем. Удобнее для установки такого патрона на место использовать отвертку с магнитным наконечником, либо намагнитить стержень обычной отвертки. Для этого его касаются постоянным магнитом. Можно удерживать его на стержне до тех пор, пока винт не попадет в резьбу. Если для замены патрона светильник снять с потолка, процесс пойдет быстрее.

Современный фарфоровый патрон

Если провода, подключенные к патрону, гибкие – не перетягивайте их. Контактный винт может перерезать проводники.

Замена старых карболитовых патронов черного цвета иногда требует полной разборки светильника. Модификаций их много: настенный, потолочный или подвесной.

Подвесной карболитовый патронКарболитовый патрон с элементами крепления плафона

Последовательность разборки такова:

  1. Выкрутить лампу.
  2. Выкрутить часть патрона, в которую вворачивается лампа (№1 на рисунке). При этом керамическую вставку с контактной группой (№2) нужно придержать пальцем.
  3. Вынуть керамическую вставку, отсоединить от нее провода.
  4. В зависимости от способа крепления дна патрона либо открутить плоскую гайку, либо вывернуть дно, если оно держится на резьбе. При этом не допускать вращения проводов вместе с ней.

Разборка карболитового патрона

Сборка производится в обратном порядке. При установке контактной группы она должна попасть в специальные пазы в корпусе дна патрона. Перед вворачиванием наружной части керамическую вставку придержите пальцем, чтобы она не вышла из пазов.

Замена проводов в светильнике

В большинстве светильников и люстрах проводники проложены внутри полостей трубок, на которых держатся патроны. Менять их приходится, если в процессе неоднократных переделок длина проводов становится недостаточной. Либо, если изоляция плавится или подгорает в результате воздействия рабочей температуры внутри светильника при применении ламп накаливания, или в результате ослабевания контактов в патроне.

Для замены выберите провод с такой же толщиной изоляции и сечения. Другие могут не войти в полость вместо старого. Новые провода присоединяются к старым. Для этого лучше использовать пайку, соединив с ее помощью жилы проводов. Затем старые проводники вытаскиваются из полости, на их место будут затянуты новые провода. Если соединение будет ненадежным и разорвется, то проложить новые провода можно будет только с помощью кондуктора.

Для кондуктора подойдет тонкая стальная проволока, можно использовать ту, через которую затягиваются кабели в гофру. Проволоку заводят в полость для проводников, привязывают к ней новые провода и затягивают внутрь.

Также читайте статью про «Ремонт люминесцентного светильника: инструкция».

Оцените качество статьи:

Как поменять патрон в люстре или другом светильнике, починить деталь

Даже самые надежные электроприборы рано или поздно выходят из строя.

Однако не каждый раз, когда гаснет лампочка, требуется замена частей электроосветительного устройства – иногда можно обойтись простым ремонтом.

Рассмотрим, как поменять электрический патрон в люстре или светильнике, определить степень повреждения патрона, необходимость его замены или ремонта.

Содержание

  • 1 Менять или отремонтировать
  • 2 Как устроен стандартный патрон
  • 3 Пошаговая инструкция по замене
    • 3.1 Отключение света
    • 3.2 Отсоединение проводов
    • 3.3 Снятие люстры с потолка или демонтаж другого светильника
    • 3.4 Разборка светильника
    • 3.5 Демонтаж патрона
    • 3. 6 Установка нового патрона
    • 3.7 Соединение проводников
    • 3.8 Установка светильника и подключение электричества
  • 4 Как разобрать и починить патрон
  • 5 Основные выводы

Менять или отремонтировать

Если одна или несколько лампочек в светильнике не горит после замены, чаще всего причиной этого является вышедший из строя патрон. Причиной неполадок может стать окисление мест соединения контактов с цоколем лампочки. Проверить это, можно не разбирая весь светильник:

  1. Обесточьте сеть, выключив пакетник.
  2. Выкрутите лампочку.
  3. Воспользовавшись фонариком, посветите в патрон.
  4. Осмотрите торцы клемм на наличие нагара, ржавчины, продуктов окисления.
  5. Почистите конца контактов мелким напильником или отверткой.
  6. Металлические клеммы могут быть расслаблены и пригнуты к стенкам, поэтому подтяните их до упора и отогните отверткой.

Все эти процедуры можно выполнить без снятия плафона и демонтажа его частей. Если же при визуальном осмотре выяснилось, что контакты отвалились, провода перегорели, корпус держателя треснул, частично откололся или после всех вышеприведенных действий исправная лампочка не загорается, потребуется полная замена старого патрона в светильнике на новый.

Как устроен стандартный патрон

Стандартный патрон состоит из следующих основных частей:

  1. Корпус.
  2. Провода (нулевая жила и фаза).
  3. Гильза-резьба для закрутки ламочки.
  4. Контакты/клеммы.
  5. Пластинка центрального контакта.
  6. Крепежные винты.
  7. Вкладыш из фарфора.

При изготовлении корпуса держателя применяют различные материалы – металл, керамика, пластик, карболит и другие. При этом наибольшее распространение получили пластиковые модели. Их конструкции разделяются преимущественно по способу крепления на три категории – подвесные (ниппельные), с прямыми и наклонными фланцами.

Внимание! Если при замене лампочки произошло, что цоколь пригорел, а колба отсоединилась, необходимо взять плоскогубцы и, прочно зацепив края остатков лампы, выкрутить его из патрона.

Пошаговая инструкция по замене

Рассмотрим, как быстро и безопасно заменить своими руками вышедший из строя патрон в светильнике на новый. Для этого отключается свет, отсоединяются провода, снимается и разбирается люстра. Затем заменяется патрон и проводятся обратные действия.

Отключение света

Выполнять все работы с бытовыми электроприборами, естественно, можно только при обесточенной сети, чтобы избежать поражения электрическим током. При ремонте, замене и осмотре люстры и ее частей недостаточно просто выключить выключатель или выткнуть вилку из розетки – нужно обязательно перевести пакетник/рубильник квартиры или дома в положение «отключено».

Отсоединение проводов

Прежде снятия светильника с потолка необходимо отсоединить проводку. Контакт проводов современной люстры с электросетью осуществляется обычной скруткой либо посредством клеммных колодок. Все эти проводники и приспособления обычно прячутся за верхним колпаком светильника, называемого также защитным.

Перед касанием руками оголенных проводников и металлических частей проверьте их с помощью щупа-контактора или специальной отвертки на наличие напряжения. В некоторых квартирах размыкатель электросети устанавливают на линии фазы до прибора освещения!

Снятие люстры с потолка или демонтаж другого светильника

В зависимости от конструкционных особенностей снятие люстры с потолка может иметь свои особенности. Как правило, она либо весит на крюке, либо монтирована на планке или кронштейне. Может быть и вариант прикрученного плафона – тогда нужно просто вывернуть монтажные винты из панели или разъединить защелки.

Разборка светильника

Разбор люстры необходим, чтобы высвободить патрон. Существует большое количество разнообразных по конструкции и форме светильников. Однако все они имеют плафон. Его-то и нужно демонтировать от основного каркаса, чтобы облегчить работы по извлечению патрона, предварительно выкрутив все лампочки.

Демонтаж патрона

Чтобы быстро и без повреждения конструкции светильника демонтировать патрон, необходимо определить его вид и способ фиксации. Как правило, применяются два варианта:

  1. Фарфоровый новый. Крепление такого патрона осуществляется через два винта в основании. Вся процедура демонтажа в таком случае заключается в их выкручивании.
  2. Карболитовый старый. Существует несколько модификаций такого патрона – для стен, потолка, с приспособлением для закрепления плафона. Его демонтаж состоит из нескольких последовательных стадий: открутите держатель лампочки, открутите провода от освободившейся керамического основания и выверните дно патрона или открутите плоскую гайку – в зависимости от способа его крепления.

Рекомендация! Освободив патрон из светильника, обратите внимание на состояние проводов. Если обнаружится износ, обугливание проводки, замените проводники на новые.

Установка нового патрона

Монтаж нового патрона должен проходить по схеме, прямо противоположной разборке старого, и зависит от особенностей и способа крепления светильника конкретной модификации. Однако если не удается поставить или подобрать аналогичную модель, то придется заменить и весь светильник или, если это возможно, только часть, куда крепится сам патрон.

Соединение проводников

Подсоединению проводников нужно уделить максимальное внимание и время. Малейшие оплошности могут привести к короткому замыканию, перегреву патрона, выходу из строя всего осветительного прибора. Кроме того, если раньше, до разбора, провода были на скрутках, то нужно обновить места соединения, установив их на более надежные клеммники. Ветхую или недостаточного сечения старую проводку внутри люстры нужно также заменить на новую, более надежную.

Совет: отсоединяя провода от старого патрона, заметьте, какой провод подходил к центральному контакту. Это и есть фазовая линия. При подсоединении проводов к новому патрону соблюдайте их расположение – каким оно было до замены.

Установка светильника и подключение электричества

Устанавливать собранный светильник нужно обязательно с помощником. Для начала необходимо правильно подсоединить все провода – самой люстры с электросетью, не забывая о правильном соединении линий фазы и нуля. После соединения всех проводников, закреплении элементов люстры, установке лампочки, можно включить напряжение сети и удостовериться в исправности собранной конструкции.

Как разобрать и починить патрон

В отличие от светодиодного прожектора ламповую люстру можно починить, причем своими руками. Для этого потребуется разобрать ее основную часть – патрон. Причины, по которым патрон перестает функционировать, но при этом его еще можно восстановить:

  1. Обгорели контакты проводов внутри люстры. Для восстановления требуется демонтаж люстры и отсоединение проводки, разборка патрона – по вышеописанному алгоритму действия. Меняются провода, соединяющие патрон с проводами сети.
  2. Открутились, ослабли винты в месте соединения контактов. Устранить проблему можно путем разборки снятия, отсоединения от основной проводки и разборки люстры. Высвободив патрон, необходимо отверткой подтянуть винты, закрепляющие проводники светильника к с контактами.
  3. Язычок центрального контакта имеет нагар. Для восстановления функции нужно зачистить поверхность мелкой наждачной бумагой или напильником. Потребуется демонтаж патронника по вышеприведенному способу.
  4. Западание язычка контакта. Из-за слишком сильного вкручивания лампочки и плохом коэффициенте упругости центрального контакта цоколя может произойти его западание. Цоколь не будет доставать до него, и лампа не будет гореть. Для исправления необходимо отогнуть его слегка тонкой отверткой в обратном направлении.

Основные выводы

Отремонтировать или заменить патрон в светильнике по силам каждому. Для этого необходимо соблюсти все правила безопасного обращения с электроприборами (обесточить электросеть перед началом работ), выполнить требования по технологии их разборки, сборки и установке. Особое внимание следует уделять качеству соединения проводников на всех этапах работ.

Предыдущая

Цоколи и патроныЭлектрические лампы с цоколем GX53: характеристики, сферы применения, достоинства и недостатки

Следующая

Цоколи и патроныКак правильно подключить патрон для лампочки к проводам на потолке

Как заменить патрон на лампочке

Опубликовано

Jill of All Trades

FOX 2 Detroit

This week of Washs, Jillburn 04 — Jill Наши

, показывает нам, как она починила лампу, заменив патрон.

Лампу Джилл опрокинули, а патрон лампочки развалился. Теоретически Джилл могла бы взять плоскогубцы или разводной ключ и как бы обжать его обратно, но ей уже не понравилось, что на розетке есть цепочка, и она заменила ее.

Это простое решение, говорит Джилл. Она купила сменную розетку в одном из крупных строительных магазинов. Они стоят всего несколько баксов. Джилл выбрала один с простым переключателем.

Прежде всего, когда вы работаете с лампой, убедитесь, что она отключена от сети. Теперь вы готовы начать.

Снимите лампочку, а затем разделите верхнюю и нижнюю части патрона. Поскольку Джилл уже развалилась, это не было проблемой.

Если ваш еще цел, вам, возможно, придется раздвинуть его или даже поддеть плоской отверткой. Как только он отделится, снимите верхнюю внешнюю часть. Затем над проводкой должна быть тонкая картонная изоляционная втулка. Сними и это. Теперь ваша проводка должна быть открыта. Просто отвинтите 2 винта, которые удерживают провода на месте, и вы сможете вытащить остальную часть розетки.

Теперь вам нужно снять основание крышки патрона, которое, скорее всего, привинчено к основанию лампы. Просто поверните/отвинтите эту часть. Затем вам нужно будет снять его с проводов. Джилл говорит, что провода могут быть завязаны узлом, чтобы они не тянулись. Просто расстегните их и снимите основание.

Теперь вы готовы к новому сокету. Ты просто изменишь свои шаги, говорит Джилл. Разделите новую розетку сверху вниз и пропустите существующие провода через основание розетки, вводя их снизу. После того, как вы их проделали, вы можете прикрепить цоколь к резьбе на лампе, просто завинтив его. Теперь вы можете снова завязать провода в узел, как это было раньше.

Теперь вы готовы снова подключить провода.

Ослабьте винты на новом основании гнезда. Возьмите открытый конец одной из проволок и сформируйте из него небольшой крючок. Наденьте его на один винт и затяните. Джилл говорит, что легче закрутить проволоку, если крючок идет в том направлении, в котором вы бы затянули винт. Если это невозможно в вашей ситуации, сделайте все возможное, чтобы протолкнуть провод и держать его под винтом, пока вы его затягиваете. Теперь повторите тот же процесс для другого провода на противоположной стороне основания и затяните этот винт.

Часть проводки готова! Вам просто нужно собрать основание гнезда вместе. Надавите на только что подключенную розетку вниз как можно сильнее, наденьте картонную изоляционную втулку на новую проводку, наденьте внешнюю втулку или верхнюю часть розетки на картон и сожмите все вместе, стараясь не повредить только что подключенную проводку. разъем. Если он начнет разваливаться, пока вы собираете все это вместе, найдите минутку, вернитесь, чтобы убедиться, что ваши провода на месте и затянуты в розетку. По словам Джилл, после того, как гнездо снова будет собрано, вы должны услышать, как две части внешнего гнезда щелкнут или защелкнутся, когда все будет правильно на месте, и ваше гнездо должно быть прочным и твердым, а не болтаться или болтаться.

Теперь пришло время проверить все это. Замените лампочку, включите лампу и нажмите на выключатель. У тебя должен быть свет!

Если нет, отключите лампу, вернитесь и проверьте свою работу.

Вот оно. Простой ремонт, который может дать вашей старой или сломанной лампе новую жизнь.

ОЦЕНКА ПРОЕКТА: от легкой до средней (в зависимости от вашей лампы)

Чтобы посмотреть, как Джилл проведет вас через весь процесс, просто нажмите на видеопроигрыватель выше.

Замена патрона лампы — в доме

Самодельный проект, который мы сегодня обсудим, очень прост в исполнении и может сделать ваш дом безопаснее — намного безопаснее. Однажды нам заплатили 55 000 долларов за частичное восстановление пострадавшего от пожара кондоминиума, который загорелся из-за короткого замыкания в изношенном шнуре лампы. К счастью, хозяин в это время был в отъезде и не пострадал. Но она потеряла почти все, что у нее было: семейные фотографии, личные записи, памятные вещи, гардероб, мебель, одежду — все.

Важно следить за тем, чтобы электроприборы находились в хорошем состоянии. Кроме того, ремонт изношенного шнура электроприбора — хороший способ внести свой вклад в обеспечение безопасности дома. С другой стороны, когда дело доходит до работы с электроприборами, могут возникнуть опасности, особенно если вы не будете осторожны. Например: Если вы замените шнур лампы проводом меньшего размера, это может привести к перегреву и возгоранию. Другие простые ошибки тоже могут иметь катастрофические последствия. Выполняя ремонт электрооборудования, который мы предлагаем в этой статье, убедитесь, что все соединения затянуты и плотно затянуты. Ненадежное электрическое соединение может способствовать возникновению дуги, что может привести к пожару. Вот еще одно: отсутствие надлежащей изоляции между электрическими контактами и окружающим металлическим корпусом розетки может привести к короткому замыканию, которое в конечном итоге может привести к пожару. Нет, мы не сомневаемся в том, чтобы предложить электрическую задачу. Мы считаем, что такие виды ремонта важны, но мы хотели бы, чтобы вы четко осознавали важность предельной осторожности при работе с электроприборами. Легко предотвратить неприятные последствия ремонта электрооборудования, если вы понимаете, что может пойти не так. Итак, читайте дальше и изучите еще один или два трюка.

Лампа состоит из двух частей, которые, как известно, время от времени изнашиваются и которые необходимо время от времени заменять: 1) шнур и 2) патрон лампочки. В этой статье речь пойдет о замене розетки, однако сейчас самое подходящее время и для замены шнура.

Заменить патрон и выключатель лампочки очень просто. Не пытайтесь ремонтировать только переключатель. Денег не сэкономишь, а может и дороже. Кроме того, не имеет значения, какой переключатель стиля вы выберете. На выбор предлагается 3 основных типа:

  • Тяговая цепь
  • Толкай-толкай
  • Твист

Имейте в виду, что переключатель есть переключатель, и когда дело доходит до «какого типа», мы предлагаем вам решать. Однако при выборе переключателя необходимо учитывать еще один момент. То есть он просто включается и выключается или обеспечивает низкую и высокую интенсивность на позициях. Некоторые люди называют это «трехходовым переключателем». Наверное, потому что у него 3 положения: выключено, включено на минимум и полностью включено. Провода подключаются одинаково независимо от того, какой переключатель вы выберете. Но 3-ходовой немного дороже стандартного типа. Кроме того, если вы выберете 3-позиционный переключатель — как вы уже догадались — вам также придется использовать более дорогие 3-позиционные лампочки.

После того, как вы решили, какой переключатель вы будете использовать, самая трудная часть работы закончена. Теперь пора приступить к разборке лампы. Большинство ламп устроено примерно одинаково. Трубка с резьбой на четверть дюйма проходит от основания патрона до нижней части лампы. Трубка ввинчивается в гнездо на верхнем конце лампы и опирается на гайку и шайбу на нижнем конце, чтобы удерживать всю лампу вместе — что-то вроде тотемного столба, состоящего из нескольких частей. Часто слой войлока скрывает соединение в нижней части лампы. Во время ремонта не выбрасывайте войлок. Он не только скрывает соединение, но и предотвращает царапание стола цоколем лампы.

Иногда между патроном и нижней частью лампы может быть несколько штук. Мы иногда видим лампы в количестве до дюжины штук. Хотя обычно есть только одна или две секции, вероятно, было бы неплохо сфотографировать вашу лампу, прежде чем разбирать ее — на всякий случай.

Внимание: Не начинайте, пока лампа не будет отключена от сети, а также сняты колба и абажур.

Если вы собираетесь заменить и шнур, осторожно снимите войлочную крышку с основания лампы. Используйте лезвие бритвы, чтобы снять его. Это обнажит резьбовую трубку с гайкой на конце, через которую проходит шнур лампы. Если вы не собираетесь заменять шнур, пропустите предыдущий шаг. Чтобы заменить гнездо, удалите установочный винт в его основании. Затем используйте отвертку, чтобы приподнять корпус гнезда из крышки основания. Просто вставьте отвертку в шов между двумя частями и аккуратно подденьте. Убрав внешнюю оболочку, снимите [картонную] изоляционную втулку, чтобы открыть два электрических соединения.
