Чем забивать модульное заземление на глубину
Что такое модульное заземление?
Модульное заземление называется модульным потому,что устройство заземлителя заключается в том, что электрод заземления по мере забивания его в землю можно наращивать сверху применяя дополнительные штыри заземления, тем самым удлиняя контур заземления. На практике существуют два типа глубинных заземлителей: с резьбовыми муфтами и с шлицевым соединением в самих стержнях заземления.
Модульные заземлители различаются не только видом соединения стержней заземления,но и материалом покрытия.Наш интернет-магазинЭнергомаг предлагает омеднённые штыри заземления с муфтами Galmar (Гальмар)которые имеют срок службы 35-40 лет и оцинкованное модульное заземления Энергомаг,срокслужбы такого заземления до 20лет в зависимости от грунта.
Набор заземления Энергомаг представляет собой штыри из оцинкованной стали длинной 1,5 метра и диаметром 16 мм. На обоих концах штыря заземления нарезана наружная резьба.
В комплекте идут соединительные оцинкованные муфты с внутренней резьбой. Так же поставляются заострённый наконечник и ударный болт,называемый «головка направляющая», а так же зажим для крепления провода и прочиепринадлежности.
Чем и какзабивать модульное заземление?Недостатки и проблемы?
Модульное заземление это современное заземление дома,дачи или цеха,которое реально можно забить от 7,5 до 30 метров обеспечив сопротивлениезаземления от 2 до 30 Ом согласно требований ПУЭ. По сравнению с заземлением из уголка или арматуры это большой шаг вперёд. Но могут возникнуть проблемы при монтаже контура заземления.
Глубина забивки контура заземления зависит от инструмента который применяется длямонтажа контура заземления.Некоторые клиенты интернет-магазина Энергомаг жалуются,что комплект заземления перестаёт заглубляться на третьем ли четвёртом стержне заземления.Такой монтаж контур заземления происходит,когда клиенты применяют для монтажа модульного заземления перфоратор,а не отбойный молоток с насадкой под сдс макс патрон которая не входит например в комплект заземления Энергомаг-5,глубина 7,5 метров.
Вы можете увидеть забивание модульного заземления перфоратором и отбойным молотком на нашем канале Энергомаг
Стоит обратить внимание на полную закруткустержней заземления в соединительные муфты.Желательно чтобы в муфтах торцы стержней упирались друг в друга, а не висели на резьбе муфты. При забивке модульного заземления рекомендуется периодически подкручивать стержень заземления, так как от вибрации стержни заземления могут раскручиваться.
Модульное заземление без муфт забивается на меньшую глубину, чем модульное заземление с муфтами. Объяснение этому есть в физике, в задачах на упругий удар. При одинаковом диаметре забиваемой конструкции штыри, содержащие внутреннюю и наружную резьбу тяжелее, а значит импульс, доходящий до конца с винченнойконструкции меньше.
Также резьбовое соединение модульного заземления гораздо надежнее,чем соединение стержень заземления в стержень заземления без муфт.
Если Вам необходимо купить комплект заземления для частного дома или Вам необходимо выполнить монтаж контура заземления, обращайтесь по нашим телефонам. Мы будем рады ответить на все Ваши вопросы.
Заказать модульное заземление Вы можете через онлайн форму или по телефонам указанным на нашем сайте www.energomag.net
+38(095)235-49-95,+38(096)262-98-48,+38(063)103-80-04,+38(044)362-92-50
Доставка комплектов заземления в любую точку Украины Новой почтой по предоплате или наложенным платежом.
Если Вы сомневаетесь в выборе или не знаете как выбрать комплект заземления,мы будем рады Вам помочь.
Звоните, пишите мы Вам подскажем.
Статьи по категории «Заземление для дома»
Аккумулятор для ИБП,гелевый,AGM или мультигелевый,разница?
Аккумуляторные батареи для котла отопления или насоса
Вода из крана бьется током,в чем причина,как устранить?
Гальмар заземление инструкция по монтажу
Гибридный инвертор,как работает,как выбрать?
Заземление дома или дачи своими руками,как сделать
Заземление дома своими руками в доме правильно
Заземление зарядной станции для электромобиля
Заземление МРТ или медицинского оборудования
Заземление своими руками,уголком или модульное заземление?
ИБП для дома,генератор или солнечная станция что лучше?
Измерение сопротивления заземления,проверка контура заземления
Как выбрать бесперебойник?Советы бывалых
Как выбрать заземление правильно
Как выбрать солнечный инвертор для дома?
Как выгодно купить твердотопливный котел?
Как заземлить бойлер правильно
Как заземлить дом
Как заработать на солнечной энергии?
Как защитить розетки от перегрузки?Решение есть!!!
Как настроить регулятор тяги котла твердотопливного Огонек
Как получить зеленый тариф в Украине,порядок оформления
Как проверить контур заземления самому,метод электрочайника
Как сделать заземление в розетке и проверить заземление розеток?
Какие колосиники бывают,котлы с охлаждамыми колосниками
Какой генератор лучше синхронный или асинхронный?
Комплект ИБП+аккумулятор для газового котла
Котел длительного горения Огонек ДГ модернизированный
Можно ли фундамент использовать для заземления дома?
Молниезащита дома своими руками,монтаж молниезащиты дома
Молниезащита дома,цена,или от чего зависит стоимость?
Пиролизные котлы,как они работают?
С праздником пасхи,получите подарок
Система уравнивания потенциалов для борьбы с блуждающими токами
Системи заземлення, типи,TN-C, TN-C-S, TN-S, TT, IT
Солнечная станция для дома,выгодно или нет?
Солнечные инверторы SAJ выставка SOLAR Ukraine 2018
Солнечные инверторы для дома,как выбрать
Солнечные станции для дома,зеленый тариф
Твердотопливные котлы Огонек с электротенами
Твердотопливный котел для отопления дома,выгодно или нет?
Термическая сварка Galmar weld,для монтажа заземления
Требования к заземлению
УЗО без заземления работает или нет?
Чем забивать модульное заземление на глубину
Что такое сетевой солнечный инвертор?
Электромонтажные работы в квартире,офисе,доме в Киеве,расценки
Что такое заземление и зачем это нам нужно?
Как выбрать твердотопливный котел
Молниезащита внутренняя,зачем она нужна?
Как выбрать электрогенератор для дома правильно?
Как правильно выбрать стабилизатор напряжения
Почему нельзя делать заземление из арматуры
13.
08.2021
2 939
Строительство
Устройством контура заземления называется несколько металлических стержней (электродов), забитых в землю и имеющих соединение между собой. Иногда для обустройства системы применяют металлический уголок. Конструкции могут располагаться рядом или треугольником. Заземляющие конструкции из арматуры использовать нельзя. Процедуру можно осуществлять, используя стальную пластину или медный провод. Эти материалы лучше всего подходят для указанной цели.
Правильное обустройство системы

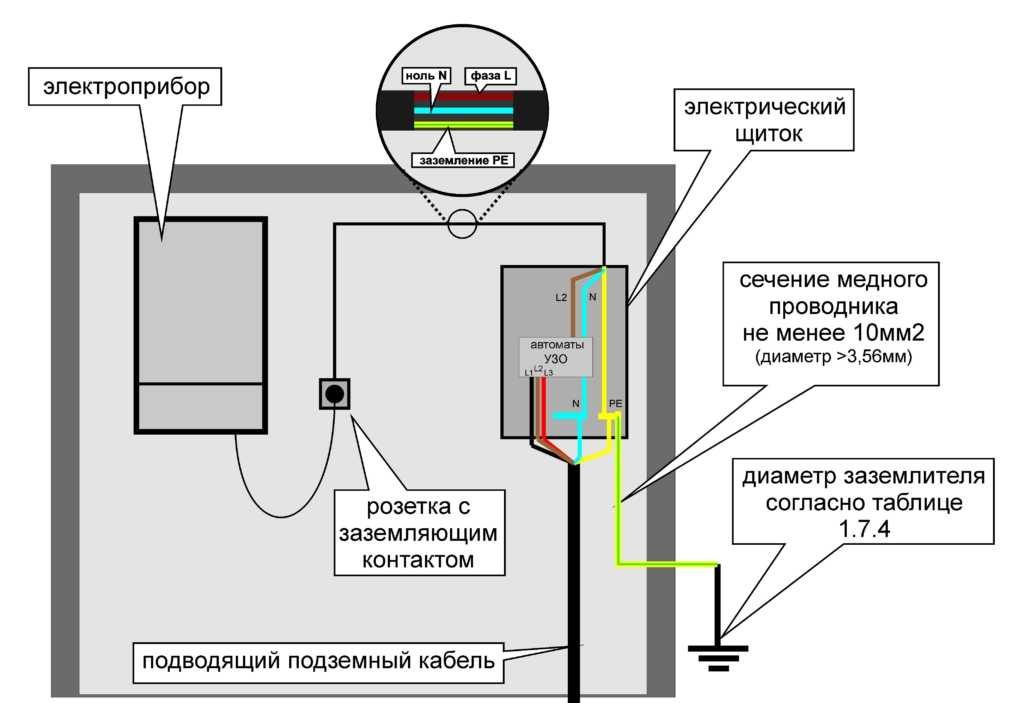

Элемент из стали или провода имеют соединения с электрощитом, где заземляющий провод посредством клеммника сопрягается с заземляющими жилами кабелей. В жилищеони проводятся к электрическими приемникам.
Достоинства и недостатки
Грамотно обустроенная система способна предотвратить пожар, повысить качество связи.
Да, это правда, что сразу улучшится работа техники. На уроках физики всем объясняли, что ток течет туда, где меньше сопротивление. Если человек случайно дотронется до незаземленного устройства, весь ток мгновенно пройдет через него. Если элемент был заземлено, то ток последовал бы к месту меньшего сопротивления – в землю.
Основной недостаток заземлителя из арматурных прутов то, что металл быстро подвергается коррозии. Сопротивление возрастает, а характеристики заземления ухудшается. Поверхность прута имеет рельефную структуру. Если стержень войдет на глубину, вокруг него в земле образуются пустоты, что также негативно сказывается на качестве процедуры. Следовательно, распределение тока будет неравномерным.
Государственные стандарты и госты
Заземление – это важное звено при защите человека от удара электрическим током дома или на производстве. К вопросам о безопасности электроприборов и оборудования предъявляются повышенные требования.
Нормативные документы, утвержденные на законодательном уровне, предъявляют ряд требований к процедуре.
Так, установки должны быть безопасными, соответствовать разнообразным воздействиям и функциональным требованиям.
Главным документом являются правила устройства электрических установок. Они содержат информацию о действующих защитных системах. Их обозначают английскими буквами. Такая шифровка позволяет понять, какая система защиты используется.
Контур заземления из арматуры
Возможность нанять бригаду профессионалов для строительства жилого дома есть не у всех. Иногда люди самостоятельно пытаются возвести постройки, совсем забывая об установке заземляющей системы. В качестве заземлителя используют заземление из арматуры. Настроить систему можно в течение нескольких дней. Арматурные пруты фундамента в качестве заземлительной системы использовать нельзя. В исключительных случаях, если она подготовлена должным образом – разрешено.
Фундамент как заземляющая конструкция для дома
Заземление – это специальное соединение электрической установки с землей.
Для частного дома лучше предусмотреть систему заранее, еще на этапе строительства. Лучше всего для этих целей подойдет сварная арматура. В одноэтажных жилых строениях не всегда фундамент с арматурой имеют соприкосновение с землей. По этой причине арматура не используется в качестве заземлителя.
Правила заземления строительных объектов
Заземление обязательно делать для любых строительных объектов, в том числе и частных домов. Это важный этап при монтаже и ремонте системы электрического снабжения постройки, дома, квартиры. Промышленные, коммерческие, торговые, складские и прочие общественные объекты также нуждаются в качественном заземлении. Это позволяет обезопасить сам объект, электроприборы, а главное – жизни и здоровье людей.
Проверку систем заземления имеют право выполнять сотрудники лабораторий по электрическим измерениям, имеющие специальные допуски и оборудование. Результаты исследования и замечания инспектора заносятся в паспорт контура заземления.
Технический регламент Правила устройства электрических установок в 7 издании 2021 года регулирует принципы обустройства систем заземления. Подробно об этом написано в п. 1.7.28 документа.
Популярные статьи
44661
Когда подорожает металлолом в 2022 году?
Когда подорожает металлолом в 2022 году? Прогнозы, текущая ситуация, динамика цен на черный и цветной лом.
23454
Цены на металл во втором полугодии 2022 года
Цены на металл во втором полугодии 2022 года: прогнозы и мнения. Что ждет металлургических гигантов в России.
17886
Когда подорожает металлолом? Прогноз цен на 2023 год
Резкое падение цен на металлолом в середине 2022 года и восстановление спроса к 2023.
17594
Особенности выбора арматуры
Стальная арматура лишь на первый взгляд кажется простым изделием. На самом деле существует несколько технологических процессов производства арматурного проката.
16194
ТОП-30 производителей металлочерепицы
Металлочерепица является одним из лучших кровельных материалов.
Мы составили рейтинг лучших производителей металлической черепицы по объему производства и продаж.
15478
Динамика цен на металлолом Октябрь 2022
Динамика цен на металлолом в сентябре-октябре 2022 года. Графики внутреннего и внешнего рынка, прогнозы и причины падения.
13431
Падение цен на металл -50% летом 2022
Снижение цен на металл в России 2022. Все предпосылки, текущая ситуация, прогнозы.
11587
Цены на медь во втором полугодии 2022 года
Причины и предпосылки для снижения цен на медь в 2022 году. Прогнозы, перспективы, цены медного лома в городах РФ.
9715
ТОП 30 арматурных заводов России
На территории России десятки предприятий специализируются на выпуске строительной стальной арматуры. Представим список лучших арматурных заводов России.
9587
ТОП-30 металлургических заводов России
Металлургическая промышленность показывает большие темпы развития. Обуславливается это высоким спросом на стальное сырье.
Учитывая объемы производства и численность работников, мы определили 30 лучших металлургических завода и комбината страны.
Вам будет интересно
246
ТОП-20 самых редких металлов Мире
ТОП-20 самых редких металлов Мире и их характеристики, отличительные особенности.
297
Шум от стройки дома
В какое время лучше проводить ремонт дома, чтобы не мешать соседям. За что можно получить штраф во время строительных работ. Региональные законы о режиме тишины.
152
Металлургия детям — как познакомить детей с трудом взрослых?
Рассказать о значимости профессий металлургов с помощью мультфильмов.
278
Все заводы Русала
Описание заводов Русала
161
Аустенизация
Аустенизация процесс аналогичен закалке углеродистой стали.
211
Горячебрикетированное железо (ГБЖ): производство, плюсы, особенности
Горячебрикетированное железо (ГБЖ) является источником выработки стали высокого качества. Длительный производственный процесс ГБЖ включает несколько этапов.
120
Металлурги в рейтинговых агентствах
Металлурги в рейтинговых агентствах: Норильский никель, НЛМК, СеверСталь, ММК, Евразхолдинг, Мечел, УГМК, ТМК, Челябинский трубопрокатный завод
1217
Прогноз цены на лом цветных металлов на 2023 год
Цены на лом цветных металлов в 2023 году. Виды лома. Анализ рынка. График цены в 2022 году. Причины снижения цен.
Простой способ установки заземляющих стержней.
Простой способ установки заземляющих стержней.
Изображения Copyright Roger Halstead 2003
Я думаю, что большинство радиолюбителей потратили гораздо больше времени, чем им хотелось бы, пытаясь воткнуть в землю заземляющий стержень длиной восемь футов. Может быть, поэтому так мало людей правильно заземлены.
Во всяком случае, некоторое время назад я думал: «Должен быть более простой способ». Этот вопрос пришел ко мне примерно на третий, нет… сделайте второй заземляющий стержень дня и многое другое.
По сути, имея 100-футовую башню с верхним массивом на высоте 30 футов над вершиной башни и 80-футовым подземным кабелепроводом для прокладки кабелей в доме, я решил, что мне понадобится хорошая система заземления. Я рассчитывал по одному заземляющему стержню на каждую опору башни, а затем, по крайней мере, на 80 футов по прямой от башни. Я решил связать их в сеть, а также.
Почва здесь представляет собой смесь суглинка на поверхности, но на два фута ниже твердая глина. Это делает забивание заземляющих стержней большой работой, но, по крайней мере, в почве очень мало камней.
Я подумал об использовании перфоратора, но мой не выдержит хвостовик такого размера, как заземляющий стержень. Тогда я начал думать, что вода делает хорошую дрель, если обращаться с ней правильно. Я прикрепил шланг к куску трубопровода, и, хотя он сделал свою работу, его нужно было немного доработать.
В магазине Lowe’s
я наткнулся на цельный латунный фитинг для шланга.
Я решил использовать старый добрый тонкостенный металлический кабелепровод (emt). Либо 1/2 дюйма, либо 3/4 дюйма будут работать, даже если заземляющий стержень 5/8 дюйма больше, чем 1/2 дюйма, отверстие будет больше, чем кабелепровод. Я выбрал 3/4 дюйма для прочности, если нет другой причины. Вы все еще можете согнуть материал, если попытаетесь заставить его работать, вместо того, чтобы позволить воде делать свою работу.
Штуцер для шланга чуть больше размера, но достаточно мал, чтобы его конец упирался в трубку. Я использовал резиновый молоток «Dead Blow», чтобы вбить заусенец шланга в трубку. Если вы внимательно посмотрите, то увидите, что канал немного расширился на первый дюйм. | Я вырезал кусок листовой стали 18 калибра, чтобы он поместился внутри трубы. Он входит в трубку примерно на полдюйма. Он выступает вперед примерно на четверть дюйма и выходит примерно на 1/16 дюйма за пределы трубопровода. |
| Другой вид припаянной стальной вставки. | Я обмотал красной лентой отрезок трубопровода длиной 10 футов в точках на семи и восьми футах. |
Дрель готова к работе. Это помогает иметь стремянку, на которой можно стоять, когда вы начинаете отверстие. Вы должны держать шланг, чтобы он не перегибался вверху, перекрывая воду.
Использование дрели похоже на имитацию одной из старых скважинных машин.
Вы начинаете с того, что включаете воду на полную мощность, поднимаетесь по лестнице с дрелью, а затем кладете наконечник дрели на землю, удерживая трубу вертикально. Если почва не очень твердая и сухая, сеялка сразу начнет тонуть. Затем вы просто продолжаете поднимать и опускать дрель от нескольких дюймов до фута, а также немного поворачивать. Применение силы может привести к закупорке конца или, в некоторых случаях, к изгибу канала. Чтобы освоиться, требуется всего две минуты. С этого момента вы можете пробурить восьмифутовую скважину примерно за одну-две минуты. Вытащите бур и просто вставьте заземляющий стержень. Стержень просто упадет вместе с водой.
рвутся в воздух. Если глубина правильная, верхняя часть стержня будет примерно на три дюйма ниже поверхности. Лучше слишком мелко, чем слишком глубоко. После всего сверления штангу можно продвинуть еще на дюйм или два одним или двумя касаниями салазок 10#.
В основании башни есть три заземляющих стержня, на каждом из которых выходит оголенная медь не менее чем на 80 футов.
Между каждыми 8-16 футами к кабелю привариваются восьмифутовые заземляющие стержни Cad. Укладка на юг параллельна задней части дома и кабелепроводу, который несет коаксиальные кабели от башни к подвалу. Старая башня, которая несколько лет использовалась для ретранслятора Мидленда, находилась примерно в 30 футах к югу и в 10 футах к востоку от нынешней башни. у него тоже была довольно сложная система заземления, которая была связана с кабелем, идущим параллельно задней части дома.
Пару лет назад нам поставили новый септик, и они подключили наземную систему, пока выкапывали старый резервуар. В результате этого потребуется в значительной степени заменить западную стену подвала.
Заземляющий стержень с канавкой для кабеля | Обрезка кабеля непосредственно над заземляющим стержнем. |
Картридж CadWeld One Shot | Содержимое картриджа |
Содержимое | Форма, нижнее уплотнение, заряд и верхняя крышка с отверстием для воспламенителя. |
Форма на чистом конце заземляющего стержня. | Концы троса соединяются встык в центре формы. Песок набивается вокруг формы, чтобы удерживать ее и расплавленную загрузку на месте. |
Обрезка кабеля по размеру. | Заливка заряда и CadWeld делает свою работу! Предупреждение: Не смотрите прямо на процесс сварки! Яркий, как дуговая сварка |
Охлаждающая заправка | Сварной шов после снятия формы. Трос стал частью стержня. Я сделал это 30 раз для всей системы. |
Существует также цепь заземления вокруг магазина с заземлением станции на южной стороне, двумя заземляющими стержнями в основании 32-футовой башни, и все это связано вместе медью № 2.
Есть еще один заземляющий стержень, который нужно добавить к основанию мачты для вертикали 144/440 на северной стороне магазина, и он будет привязан к заземляющему стержню на северной опоре 32-футовой башни.
| Хотя это и не очень удачная фотография, на ней показан один из трех заземляющих проводов, прикрепленных к одной из опор башни ROHN 45G. | Кабель заземления, прикрепленный к юго-западной опоре 32-футовой башни в западной части магазина. На вершине башни есть вертикаль высотой 27 футов. Кабель изгибается в сторону камеры и немного вправо. Заземляющий стержень находится примерно в 6 дюймах перед краем ландшафта и в футе справа от опоры башни. |
Пластина заземления для PolyPhasers (TM).
Обратите внимание на медный кабель № 2 справа сзади. Этот кабель крепится к одной из опор башни. вместе с пяти-, восьмифутовыми заземляющими стержнями. Я бы предпочел расположить переборку снаружи, прямо перед входом кабелей в подвал, но это был не вариант.
В конце концов я вставлю сюда рисунок, чтобы показать схему заземления для обеих систем.
говорит, что ты звонишь
Назад на домашнюю страницу Роджера Холстеда
Если у вас есть комментарии или предложения по Содержимому или правописанию, (Подтверждение
читатели приветствуются) напишите мне по адресу [email protected]
Какой заземляющий стержень или заземляющий стержень следует использовать для моего объекта?
от E&S Grounding Solutions | 13 мая 2020 г.
Стержни заземления (электроды) обычно изготавливаются из стали с тонким покрытием из меди или цинка (оцинкованным) для защиты стали от чрезмерной коррозии.
Омедненные заземляющие стержни покрыты медью толщиной от 1,5 до 10 мил (от 0,0015 до 0,010 дюйма). Оцинкованные заземляющие стержни обычно покрываются цинком толщиной около 3,9 мил или 0,0039 дюйма.
Когда устанавливаются стандартные заземляющие стержни из углеродистой стали с медным покрытием, их обычно забивают в землю с помощью молотка или какого-либо другого механического ударного устройства. Прочность на растяжение стандартных заземляющих стержней варьируется от 58 000 фунтов на квадратный дюйм до 90,000+ фунтов на квадратный дюйм, что важно для предотвращения «грибовидности» головки стержня при забивании его в землю. Некоторые люди называют это «управляемостью» заземляющего стержня. Заземляющие стержни из нержавеющей стали могут иметь прочность на растяжение до 85 000 фунтов на квадратный дюйм и обычно могут быть забиты в землю так же, как стандартный заземляющий стержень. Твердые медные стержни часто конструктивно слишком слабы, чтобы их можно было забить в землю с помощью ударной системы, поэтому требуется предварительное бурение.
Ударное действие соскабливает очень тонкое медное покрытие, подвергая сталь воздействию агрессивной почвы. Таким образом, можно ожидать, что типичный заземляющий стержень с тонким покрытием, плакированный медью и оцинкованный, прослужит от 10 до 13 лет, в зависимости от условий почвы. Утверждается, что стальной заземляющий стержень с медным покрытием и медным покрытием толщиной 10 мил (0,010 дюйма) прослужит до 30 лет. Стержни из нержавеющей стали и твердой меди не требуют таких покрытий и, как таковые, имеют более длительный срок службы, легко превышающий 50+ лет.
Примечание: Оцинкованные заземляющие стержни, как правило, имеют меньший срок службы в условиях почвы, где присутствует соль (медное покрытие служит дольше, когда соль находится в почве).
Диаметры заземляющих стержней
Диаметр заземляющего стержня не только улучшает «управляемость» заземляющего стержня, но также является основным фактором в определении токопропускной способности заземляющего стержня, или «силовой нагрузки».
” электрода. Если мы посмотрим на IEEE Std.-142-2007 Chapter 4.1.6, мы увидим, что токовая нагрузка заземляющего стержня может быть рассчитана по следующей формуле:
Затем это можно приравнять, чтобы показать ток различных электродов в данной почве, как показано в таблице ниже:
Токи электродов в различных грунтах.
Хорошее практическое правило гласит, что один заземляющий стержень может выдерживать ток силой от 100 до 200 ампер.
Расстояние между заземляющими стержнями:
Заземляющие стержни не должны устанавливаться слишком близко друг к другу. Природа сопротивления заземления «теории сферы влияния» (IEEE Std.-142-2007 Глава 4.1.2) говорит нам, что данный электрод будет использовать объем почвы вокруг электрода, который примерно равен длине стержня.
Характер сопротивления заземления
Это означает, что заземляющие стержни должны располагаться вне сферы влияния друг друга, чтобы максимизировать преимущества электродов.
