Как вытащить из люстры патрон: Замена патрона в люстре своими руками: устройство, пошаговая инструкция, ошибки

Как заменить патрон в люстре

Как и в любом светильнике, в люстре также может выйти из строя патрон. В таком случае есть два выхода: приобрести новую люстру или просто заменить непригодную к дальнейшему использованию деталь. Второй вариант более экономичный, он нем, собственно, и поговорим сегодня. Замена патрона в люстре имеет ряд особенностей, которые мы рассмотрим далее.

Алгоритм замены:

1.Электромонтажные работы начинаются с отключения питания всех потолочных светильников. Для этого в распределительном щитке отключаются автоматы, управляющие группой освещения. Ни одна люстра в помещении не должна работать, в каком бы положении не был выключатель. Для удобства, в помещении, где будут проходить замена патрона, включите настольную лампу и направьте свет от нее вверх. Отметим, что розетки в помещении продолжают работать, так как они отключаются другим автоматом.

2.Отключив автомат нужно убедиться в том, что патрон действительно нужно заменить. Для этого снимаем крышку абажура и крышку патрона. Использую фонарик, осматриваем контакты патрона. На нем могут быть следы ржавчины и нагара. Их нужно очистить отверткой или напильником. Также нужно почистить и торцы клемм. При необходимости слегка подгибаются контакты, чтобы они хорошо прижимались к лампе, но так, чтобы исключить поломку основания и вероятность короткого замыкания.

3.Оттягиваем керамическое основание с контактами, но делаем это осторожно, чтобы не сильно натянуть провода. Собираем патрон и надеваем абажур.

4.Если корпус поврежден, то никакие профилактические мероприятия не помогут. Он нуждается в замене. Вытаскиваем лампочки из всех патронов и снимаем все абажуры. Затем снимаем люстру, параллельно нарисовав схему подключения. Лучше проводить работы вместе с помощником. Стелим на стол газету или другой кусок бумаги или ткани, осторожно укладываем люстру.

5.Чтобы снять патрон, его нужно предварительно разобрать, а затем отсоединить провода от колодки. Далее необходимо отделить его основание от люстры. Новый патрон монтируется в обратной последовательности. Будьте предельно аккуратными – нельзя допустить короткие замыкания и перерезания изоляции в процессе сборки.

6.Если проводка в люстре ветхая, то она тоже подлежит замене. По схеме она должна быть полностью аналогична первоначальной. Протягивание проводников через трубки трудоемкая операция, но вполне выполнимая.

7.Установку люстры на место нужно также осуществлять с помощником. Если ранее она монтировалась без клеммника, то установите его. Затем устанавливаем абажуры на место и вкручиваем лампы. Включите напряжение и проверьте правильность подключения люстры.

Иногда старую лампочку не удается извлечь из патрона. Цоколь прочно застревает и при выкручивании лампы проворачивается только стеклянная колба. Если не решить эту проблему, то патрон использовать нельзя.В первую очередь нужно открутить цилиндрическую часть, придерживая его за основание. Если верхняя часть не откручивается, то можно попробовать вытащить цоколь с помощью плоскогубцев: ухватите край цоколя и проверните его в цоколе.

что нужно, чтобы снять деталь, особенности замены цоколей разных типов e14, e27, g4, g13

Способы крепления

В большинстве случаев патрон к осветительному прибору присоединяется через дно. В донышке есть отверстие, предназначенное для ввода электрического кабеля. Серия E27 выпускается с резьбой M16, M10 или M13, а E14 — M10.

За токоподводящие провода

Прямое соединение патрона с проводами недопустимо! Прежде нужно обеспечить надежное крепление изделия в осветительном приборе (светильнике или люстре), для чего на донышко устанавливают пластиковую втулку с отверстием по центру, необходимым для кабеля. К втулке монтируется пластиковый винт для дальнейшей фиксации.

Подключите патрон, зажмите провода с помощью пластикового винта. Втулка предназначается для монтажа декоративных деталей, а винт обеспечивает надежную фиксацию плафона и подвески прибора.

На трубке

Патрон крепится при помощи металлической трубки, что позволяет подвешивать тяжелые плафоны к потолку. Трубка оснащается дополнительными гайками, с помощью которых устанавливают арматуру для люстры, включая колпаки. Вся нагрузка падает на металлическую трубку, а провода, необходимые для подключения питания, протягиваются прямо через нее.

Патроны с резьбой на наружной поверхности корпуса могут украшаться абажурными кольцами, другими элементами декора.

Втулкой

Трубчатые втулки используются для крепления патронов в настольных лампах, настенных бра. Изготавливаются изделия из листовых материалов. Достаточно проделать отверстие, через которое следует прикрепить патрон, используя втулку.

Пластмассовые втулки из-за нагрева лампочки могут деформироваться, из-за чего патрон начинает болтаться. Замените пластик на металл.

Крепежная резьба бывает разной, поскольку для патронов с цоколем E27 определенного стандарта нет. Для замены пластиковой втулки на металлическую используйте резисторы. Прежде чем ломать, разберите и сравните резьбу, чтобы зазря не испортить изделие.

С безвинтовыми контактными зажимами

Корпус и дно патрона, использующее безвинтовые зажимные контакты, соединены между собой с помощью двух защелок. К трубке с резьбой прикручивается дно изделия, после заводятся электрические провода. Корпус выполняется в форме цилиндра и крепится к донышку.

Элементы подлежат ремонту и обслуживанию. Воспользуйтесь отверткой и уберите защелки в стороны, чтобы не повредить кабель при демонтаже изделия.

Как подключить розетку к электрическому патрону

Как заменить точечный светильник на натяжном потолке?

На первый взгляд подключение розетки к электрическому патрону — процесс совершенно бессмысленный. Представьте, если срочно понадобилась розетка рядом с зеркалом в ванной комнате, а распределительная коробка расположена слишком далеко. В ванной комнате обязательно имеется осветительный прибор с патроном, к которому параллельно подсоединяют два кабеля, необходимых для эксплуатации розетки.

Но есть один нюанс: розетка обесточивается всякий раз, когда выключается свет в ванной комнате, что нельзя назвать недостатком. Подобная взаимосвязь повышает электрическую безопасность — в случае утечки воды и попадания влаги на розетку исключается короткое замыкание. Для большей безопасности выберите герметичные розетки, предназначенные для комнат с высоким уровнем влажности.

Способы крепления

Если патрон вышел из строя, то его нужно заменить. Начинающих мастеров интересует, как это сделать.

Крепят устройство в осветительном устройстве за донную часть. В отверстии для введения кабеля есть резьба. Патрон Е14 изготавливаются с резьбовым вводом – М10х1, а Е27 – М10х1, М13х1 или М16х1.

Существует несколько вариантов крепления устройства: за токопроводящий кабель, на трубке, с помощью втулки или безвинтовых зажимов.

За токопроводящие провода

Соединение напрямую с проводниками запрещено. Сначала нужно надежно закрепить прибор в люстре. Для этого в его дно вкручивают нейлоновую или полиамидную втулку, которая оснащена отверстием для проводки. Потом кабель фиксируется винтом. Это необходимо, чтобы защитить проводник от перегиба или разрыва.

Разберите патрон, освободите его зажимы, вставьте провода. Затем соберите его, и зажмите кабель винтом.

Для фиксации патрона используйте кабель с высокой прочностью, например, из бронзы.

На трубке

Обычно патрон крепят к металлической трубке, это надежный способ, который подходит для тяжелых люстр.

Трубка часто оснащена гайками, которые позволяют укрепить арматуру или плафоны. То есть, нагрузка переходит из патрона на трубку

Токопроводящий кабель пропускается через отверстие этой важной детали

В продаже есть патроны с резьбой снаружи, на которые навинчивают абажурное кольцо. На него устанавливают декоративный колпак для создания потока света, который падает под определенным углом.

Втулкой

Патрон можно установить в осветительное оборудование, используя втулку (из металла или пластмассы) цилиндрической формы. Потом конструкцию фиксируют на специальной пластине. Это простой метод, так как проделать тоннель в основании из тонкого материала легко. После этого патрон прижимают к основе и фиксируют втулкой.

Единственный минус в том, что из-за перегревания (особенно при использовании обычных ламп) втулка деформируется. Как следствие, крепление устройства нарушается, оно начинает расшатываться.

С контактными зажимами

Соединение патрона безвинтовыми контактными зажимами отличается от классического. Разница в том, что корпус изделия соединяется с дном пластинками с пружинным механизмом, а не вкручивается.

На трубку светильника навинчивается дно патрона, внутрь прокладываются провода. Затем корпус надевается на нижнюю часть, а защелки у донышка надежно его фиксируют.

При необходимости заменить патрон, нужно слегка отогнуть защелки отверткой, чтобы снять корпус и не повредить проводники.

Как правильно подключить патрон

Как заменить мембрану в газовой колонке «нева»

Чтобы знать, как подключить патрон для лампочки, сначала изучите его конструкцию. Ведь способы установки приборов с разным устройством немного отличается.

Существует 2 метода подключения: разъемный и не разъемный. В первом случае провода нужно подсоединить к устройству винтами с резьбой, специальными фиксаторами или зажать в клеммах. Во втором варианте подключения кабеля припаивают к контактам.

Кроме того, существуют патроны, в которых провода уже запрессованы к латунным пластинкам. Такие модели встречаются среди устройств типа G. Тогда из контактов выходят 2 заизолированные жилы, которые потом соединяют с проводниками светильника клеммами.

Внимание! Электромонтажные работы проводят при отключенном электричестве

Обыкновенный электрический патрон

1. К вкладышу прижмите пластинку центрального контакта, закрутите винт. Крепежный элемент не только фиксирует эту деталь, но и передает ток. Именно поэтому закручивать винт нужно до упора.
2. Потом закрепите втору пластинку таким же способом.
3. Согните центральную пластинку, чтобы она находилась на одном уровне с боковыми.
4. Зачистите концы проводников (на 1. 5 см), сформируйте из кончиков кольца, проденьте их через донную часть, прикрутите к стальным пластинкам.
5. Прижмите разъемное соединение лампы к несобранной конструкции. Если при упоре в контакты по бокам, центральная пластина прогибается на 2 мм, то все правильно. Если нет – немного отогните ее вверх.
6. Прикрутите ко дну верхнюю часть патрона.

Потом вкрутите в патрон лампу из той же серии (E или G), и подключите светильник.

Патрон с клеммами

Такие патроны имеют пластмассовый моноблочный корпус, то есть, не имеют подвижных или раскладных механизмов. А провода, питающие держатель лампы, закреплены внутри специальными заклепками. Поэтому при его поломке придется купить новое устройство, так как старое не получится разобрать и провести ремонт.

Самые популярные устройства с клеммами – Е14, Е27. Нередко их применяют для замены традиционных во время ремонта светильника.

Безвинтовой электрический

Контакты в выходах 1-2 и 3-4 соединены парами (на фото места их соединений показаны красными линиями). Такая конструкция позволяет без проблем параллельно подключать лампы в осветительной аппаратуре. Напряжение поступает на один патрон, к которому потом подсоединяется второй с помощью перемычек.

Чтобы подключить устройство, зачистите провода от изоляции, и вставьте в нужное отверстие, где они зафиксируются.

Многие люстры имеют проводники, которые состоят из нескольких жил, они обычно тонкие, поэтому закрепить их в отверстиях такого патрона будет тяжело. Чтобы упростить задачу, используйте обслуживаемые проводники (концы многожильных проводов уже соединены) или самостоятельно спаяйте его концы. Одножильный кабель намного легче зафиксировать в отверстии.

Существует еще один способ крепления проводника. Для этого введите в отверстие металлический стержень (часовая отвертка или гвоздь), диаметр которого немного больше окружности кабеля. Так вы отодвинете пружинящий механизм, чтобы вставить внутрь кабель. Потом нужно просто убрать отвертку, чтобы контакт зафиксировал его. Таким же методом можно извлечь извлечь провод.

После установки проводника, убедитесь в его надежной фиксации. Для этого аккуратно потяните, если крепление хорошее, то он не сдвинется с места.

При подсоединении проводов к патрону не всегда получается за них ухватится, тогда можно использовать пинцет.

Способы крепления электрических патронов в люстрах и светильниках

Как правильно подключить электрический патрон к проводам

При замене или ремонте неисправных электрических патронов в люстрах и светильниках их приходиться снимать. Для этого необходимо знать, как крепиться патрон к основанию люстры.

Крепится патрон в люстрах и светильниках, как правило, за донышко. В отверстии ввода провода в патрон есть резьба. У Е14 – М10×1. У Е27 может быть одна из трех: М10×1, М13×1 или М16×1. Светильники бывают подвешены непосредственно на электропроводе и на металлической трубке любой длины и формы с резьбой на конце.

Крепление электрического патрона в светильнике за токоподводящий провод

Крепление патрона за токоподводящий провод без его дополнительного закрепления не допустимо. В донышко вворачивается пластмассовая втулка с отверстием в центре для прохождения электропровода, в которой предусмотрен фиксирующий пластмассовый винт.

После подключения проводов к контактам патрона и его сборки, пластмассовым винтом зажимают провод. Часто втулкой еще закрепляют декоративные элементы светильников и детали для крепления плафона. Таким образом, обеспечивается надежность подключения электрического патрона, подвески светильника и крепление плафона. Фото отчет о том, как я крепил патрон за токоподводящий провод при изготовлении бра для прихожей. Провод применяется специальный с повышенной механической прочностью.

Крепление электрического патрона в люстре на трубке

Крепление электрического патрона на металлической трубке самое распространенное, так как позволяет подвешивать тяжелые плафоны и дает простор дизайнерской фантазии. На трубку часто навинчивает дополнительные гайки и с помощью них, непосредственно на трубке крепят любую арматуру люстр, декоративные колпаки, сами плафоны. Всю нагрузку уже несет не электрический патрон, а металлическая трубка. Провод для подключения патрона пропускается внутри трубки.

Есть электрические патроны, у которых на наружной части цилиндрического корпуса есть резьба, на которую можно накрутить абажурное кольцо и с помощью него закрепить плафон или другой элемент дизайна и направления светового потока.

Крепление электрического патрона втулкой

В настольных лампах и настенных светильниках электрические патроны часто закрепляются металлическими или пластмассовыми трубчатыми втулками к деталям из листового материала. Такой способ крепления расширяет возможности конструкторов светильников, так как достаточно просверлить в любом месте детали, сделанной из листового материала отверстие и закрепить патрон втулкой.

Не однократно приходилось ремонтировать светильники с таким креплением электрического патрона втулками из пластмассы по причине ее деформации. От нагрева лампочкой накаливания, пластмасса деформировалась, и электрический патрон начинал болтаться.

Заменял расплавленную втулку металлической. Брал от переменного резистора типа СП1, СП3. У них крепежная резьба М12×1

Обращаю внимание, что резьба может быть и другой. Дело в том, что присоединительная резьба патронов Е27 не нормирована, и каждый изготовитель патрона делал резьбу по своему усмотрению

Если надумаете использовать втулку от резистора, то прежде, чем ломать резистор, обязательно проверьте, подходит ли резьба к патрону. Резистор полностью разбирается и из пластмассового основания извлекается втулка.

Крепление электрического патрона в люстре с безвинтовыми контактными зажимами

Крепление электрического патрона с безвинтовыми контактными зажимами несколько отличается от крепления традиционного по причине того, что соединение корпуса с донышком осуществляется с помощью двух защелок, а не резьбы.

Сначала на трубку с резьбой в люстре накручивается донышко, затем в патрон заправляются провода и в завершение цилиндрический корпус защелкивается в донышко. На фотографии защелки у донышка отломаны, с такой неисправностью люстра попала мне в ремонт. Такой патрон можно отремонтировать, технология ремонта описана в статье ниже.

Поэтому если Вам придется менять такой патрон в люстре, то для того, чтобы не испортить провода, сначала отведите с помощью отвертки в стороны защелки, тем самым освободив корпус от донышка.

На этой фотографии изображен патрон с безвинтовыми контактными зажимами, установленный при ремонте люстры взамен патрона, вышедшего из строя. В данной люстре патрон выполняет и крепежную функцию, фиксирует декоративную металлическую чашку, к которой в собранной люстре прилегает стеклянный плафон.

Преимущества и недостатки

Достоинства данного патрона:

простота разборки и сборки

надежность проверенная временем

контактные площадки фиксируются винтами

Во-первых, при необходимости (выгорание, оплавление) их можно заменить. Либо просто поджать при ослаблении контактов и нагреве соединения.

Кстати, данные винты нужно подтягивать изначально, еще перед непосредственным подключением проводов. Этим вы продлите срок службы патрона и лампочки в разы.

В 90% случаев лампочка и перестает светить, потому что центральный контакт греется и его площадка в виде пластинки начинает отгибаться, постепенно отходя от цоколя лампы.

Недостатки:

неудобство подключения к винтовым зажимам

Для обеспечения хорошего контакта, вам придется их выкручивать целиком из своего посадочного места.

При этом если у вас отвертка не марки Wera, с кучей дополнительных «фишек», то этот винтик часто выпадает и закатывается в самые неподходящие места.

Хотя опытные электрики обходятся без полного выкручивания винтов и выгибания аккуратных колечек на медных жилах. Все подключение делается гораздо проще.

Жилы зачищаются немного больше обычного (сантиметра на 2-3), а винты только ослабляются. Далее жилку заводите под шайбу с винтом и делаете оборот строго по направлению закручивания резьбы.

Это необходимо для того, чтобы при затягивании винта, колечко не разогнулось, а наоборот затянулось еще лучше.

После этого все излишки выступающие за болтиком откусываете бокорезами. У вас должно получится некое полукольцо.

Все что остается — это дожать его утконосами до полноценного колечка.

Затягивать такое соединение пока еще нельзя. Оно должно «играть» на своем посадочном месте.

Берете второй провод и проделываете с ним ту же самую процедуру. Только после этого можно затягивать винты до упора. В итоге такого подключения, не нужно ничего откручивать, заранее делать какие-то колечки, угадывая диаметр болтиков.

Все это подгоняется непосредственно на самом патроне. Экономия времени и трудозатрат что называется на лицо.

Единственный минус такого способа — расход провода будет больше на пару сантиметров чем обычно.

Типовой пример объединения розетки и выключателя в одном блоке

Часто в коридоре или прихожей возникает необходимость объединить точку подключения к сети (розетку) и выключатель нескольких групп освещения. Такой способ решает несколько задач:

• Разветвленная розеточная сеть в коридоре обычно не нужна: нет постоянно используемых электроприборов. Тем не менее есть необходимость подключать пылесос, или зарядное устройство. К тому же, в прихожей может быть установлен базовый блок радиотелефона.
• Места на стенах в этом помещении мало, установлены гардеробные шкафы, зеркало, вешалка. Часть коридора обычно занята входным распределительным щитом и прибором учета (счетчиком). Поэтому компактное размещение коммутационного оборудования — ключевой вопрос.
• При объединении розетки и выключателя, экономится проводка, не требуется установка дополнительной распределительной коробки.
• Если вы дополнительно подключаете второе устройство: выключатель к розетке, или наоборот, нет необходимости портить стену, организовывать маршрут для силового кабеля. Подключение производится с минимальным воздействием на помещение.

Как видно на иллюстрации, для реализации всей схемы потребуется один защитный автомат (в щитке его можно назвать «коридор: освещение, розетка»), и одна распределительная коробка.

Нулевая шина N (голубой цвет) проходит своеобразным транзитом на группы освещения и в розетку. Заземление PE заводится в корпус розетки, и (если одна из групп освещения находится в ванной комнате) в корпус светильника. Фаза после автомата, через распределительную коробку подключается к розетке. Расключение происходит в подрозеточнике. При этом используется любая клеммная колодка: например, WAGO.

Небольшим участком провода соединяется фазная клемма в розетке и входная клемма двухклавишного выключателя. Далее, от выходных клемм прокладывается фаза на каждую группу освещения.

Такая схема обычно применяется при проектировании, поскольку все равно придется прокладывать кабели на разные группы освещения. Если такое решение является дополнительным, вы не устанавливаете дополнительные коробочки. Отверстие для выключателя или подрозетника проделывается рядом с уже смонтированным прибором. Останется лишь проложить дополнительную проводку.

Если есть необходимость развести розетку и освещение на разные автоматы защиты (например, применяется силовая розетка для мощного электроприбора), заведение фазы выполняется по разным силовым линиям.

Использовать дополнительную распределительную коробку не нужно, фазный провод проходит через нее транзитом, без расключения.

В любом случае, при таком способе монтажа экономится и проводка, и площадь на стене. Для примера, посмотрим классический вариант подключения розетки и выключателя к распределительной коробке.

Проложено два маршрута кабеля, расключение в распределительной коробке. Глядя на схему, становится очевидным, что подключение выключателя напрямую к розетке более рационально.

Замена патрона в люстре: подробная инструкция

Теперь о том, как поменять патрон в люстре. Для этого понадобится стремянка и помощник, который будет поддерживать светильник во время его демонтажа и повторной установки:

1. После обесточивания квартиры выкрутите лампочки и снимите плафоны с люстры;

2. Снимите светильник с крюка или кронштейна, предварительно зарисовав схему его подключения и перерезав (открутив) провода;

3. Разберите патрон и отведите провода от колодки. Для этого от светильника придется отделить основание;

4. Производится установка нового в обратном порядке;

5. В процессе сборки светильника будьте бдительны и тщательно изолируйте провода, чтобы исключить риск короткого замыкания;
6. Наденьте плафоны и вкрутите лампы;
7. Повесьте люстру на крюк или прикрепите к кронштейну, используя декоративные крепежи, соответственно подсоединив провода (вы должны были не забыть, какие цвета проводов связывались между собой). Если забыли, то придется снова искать ноль и фазу индикаторной отверткой;
8. Восстановите электрическое снабжение квартиры и испытайте светильник. Если он функционирует корректно, вы все сделали правильно.

Обратите внимание на то, что смена патрона – отличный повод проверить, в каком состоянии находится люстровая проводка. Если она ветхая, то тоже подлежит замене. Удалять старый провод и ввертывать новый – дело усидчивых и терпеливых людей

Удалять старый провод и ввертывать новый – дело усидчивых и терпеливых людей

Важно только не перепутать способ соединения ламп, который был использован первоначально. В качестве проводов можно использовать кабель с двумя или тремя жилами, а также отдельные проводки

Особенности замены

Так как цоколи бывают разные, то и при замене существуют свои особенности. Так для приборов, управляемых пультом, замена будет происходить иначе, чем для галогеновых и светодиодных источников.

Как поменять патрон g4 в галогеновой люстре

Работа должна производиться в перчатках, чтобы не оставить следы на лампочке.

Для устройств с защитным плафоном надо убрать покрытие, потянуть за колбу лампочки и вытащить ее из патрона.

В светильнике с отражателем и защитным стеклом достаточно снять распорную пружину или фиксирующее кольцо, а затем достать лампочку.

В светодиодном светильнике

При замене диодных ламп в натяжном потолке стоит учитывать, что светильники внутри собраны в единую конструкцию. В этом случае алгоритм замены такой:

Светильник крепится не в сам потолок, а на специальную закрепительную платформу

Если осторожно отогнуть лампу от полотка, можно увидеть несколько пружинок, которые нужно аккуратно отжать внутрь.
Затем требуется аккуратно вынуть осветительный прибор.
Штекерный разъем отсоединяется, на его место устанавливается новый спот.
Пружинки нужно прижать внутрь пальцами, вставить в них кольцо крепежной площадки.

Специфика ремонта люстры с пультом

Неработоспособность люстры, управляемой с пульта, обычно связана с неисправностью ПДУ, контроллера или блока питания.

Если на люстре с пультом не работает одно гнездо, а проверка выключателя говорит о его исправности, то проблема в самом патроне.

Часто ломаются дешевые патроны китайского производства. Ремонту они не подлежат, и их надо заменять на новые.

Извлечь и поставить новый в настольную лампу

Для замены патрона в настольной лампе нужно сначала снять верхнюю часть.

Гофрированное покрытие сдвигается вниз, при помощи отвертки откручиваются винты крепления. Когда плафон снят, вытаскивается патрон.

В настольных приборах он обычно закрепляется при помощи трубчатых пластмассовых или металлических втулок. Втулки со временем могут деформироваться и ломаться, и их приходится заменять.

Если к патрону были припаяны провода и нет зажимов, нужно целиком заменить его на новый. В устройстве с зажимами нужно аккуратно закручивать винты, чтобы его не сломать. В конце нужно произвести установку плафонов на место и закрепить.

Виды по типу цоколей

Электропатроны можно разделить по типу цоколей. Выделяют две большие группы – резьбовые и штырьковые устройства.

Патроны с резьбой на внутренней части подходят для лампочек с резьбовым цоколем. Имеют маркировку Е14, Е27 и другую, где Е указывает на способ фиксации (на резьбу), а число – диаметр. К стандартным относятся следующие 8 типоразмеров – Е5, Е10, Е14, Е12, Е17, Е26, Е27, Е40. Чтобы поставить источник света, его нужно прикрутить.

Штырьковые модели обозначаются буквой G. Цифра после буквы показывает расстояние между штырьками в мм. При четырехконтактном подключении цифрой обозначается расстояние между противоположными отверстиями. Используются такие устройства в точечных светильниках на натяжные и подвесные потолки. Разделяются изделия со штырьками по материалу корпуса, материалу вкладыша, виду крепления, расстоянию и числу контактов.

Существуют U образные лампы и цилиндрические. Для них используются электропатроны с маркировкой GX23, 2G7 и другие. Отличаются числом контактов.

Как правильно подключить патрон для лампочки к проводам.

Да что говорить, иногда сами электрики делают это не правильно. Чем это может обернуться для вас при дальнейшей эксплуатации?

Начнем с карболитовых. Данный патрон является разборным и состоит из трех частей:

Чаще всего в наших квартирах используются патроны имеющие маркировку:

Буковка «E» говорит о том, что он относится к винтовой серии с резьбой Эдисона.

Бывают еще штыревые, серии G и некоторые другие, представленные ниже.

Такие изделия рассчитаны на ток не более 4А. То есть, в сети 220В к ним можно подключить нагрузку до 900Вт.

Подключение кабеля производится в следующей последовательности.

Перво-наперво перед началом работ нужно выяснить, какая из жил в кабеле является фазой. Это главный момент отвечающий за безопасность всей дальнейшей сборки.

Делается это при помощи обыкновенной индикаторной отвертки.

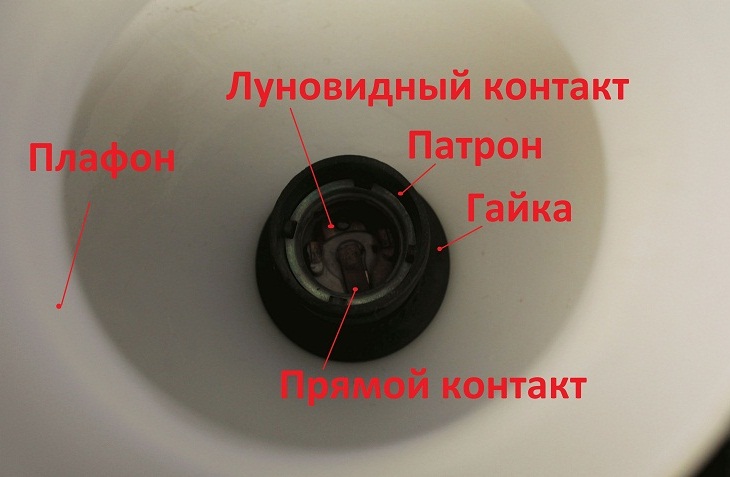

Контакт для подключения представлен на фото ниже.

Почему это так важно? Дело в том, что в патроне у вас никогда не должна быть под напряжением резьбовая часть. Не многие знают, но выключатель света (одноклавишный, двухклавишный) при отключении разрывают только один из проводников

Второй, так и продолжает напрямую поступать на патрон. А теперь представьте, что электрик случайно перепутал фазу с нолем и пустил через выключатель нулевую жилу.

В итоге, в один прекрасный момент, лампочка в люстре может не просто перегореть, а лопнуть с разрушением стеклянной колбы.

Вы отключите свет чтобы ее заменить, и при такой замене, вам по любому придется соприкоснуться с цоколем.

Есть вообще светильники полностью с металлическим корпусами патронов. Стоит здесь перепутать подключение проводов, и при нештатной ситуации весь светильник целиком окажется под напряжением.

Еще часто можно наблюдать ситуацию, когда при заворачивании лампочки в патрон, она почему то не светится. Причина здесь кроется в отгибании центрального контакта. Он просто не достает до пятачка цоколя.

Чтобы исправить этот дефект, достаточно его подогнуть обратно. Многие делают это неизолированными отвертками, либо ножом.

В результате неаккуратных действий, вы обязательно заденете боковые контакты, а они у вас будут под напряжением.

Как итог — удар током вам обеспечен. Опытные электрики в этом случае советуют вообще не применять отвертки или посторонние инструменты, а воспользоваться самим патроном.

Выкручиваете цилиндрический корпус с резьбой и вставляете его боковой гранью между двух контактных площадок.

Далее краешком цепляете центральный пятачок и отгибаете его к верху. Никаких КЗ при этом вы не создадите, да и сами под напряжение не попадете.

И не важно на стене этот патрон или на потолке. Делается все в обоих случаях аналогично

Поэтому запомните — нулевой проводник всегда должен приходить только на резьбовую часть цоколя.

У многих возникает вопрос, а куда подключать провод заземления, если у вас 3 провода в кабеле? Ведь на вкладыше с контактами больше нет свободных разъемов.

Данный третий провод, должен подключаться к корпусу самого светильника. Обычно на люстре или бра, всегда есть заводское место, куда и должна подсоединяться «земля».

Поэтому непосредственно в сам патрон, третий провод не заводится. При зачистке кабеля всегда делайте этот проводник желто-зеленого цвета большей длины, как минимум в два раза.

Хотя надо сделать замечание, что на некоторых видах керамических цоколей, есть подобные разъемы.

Оцените статью:

Как заменить светильник на потолочный вентилятор — Проекты Питера

25 февраля 2022 г. 5 апреля 2022 г. by Peter In Home Improvement 2 комментария

Удивительно простой проект своими руками!

Замена светильника потолочным вентилятором — отличный способ добавить форме и функциональности любой комнате. Лучше всего то, что это очень просто, так как вы можете просто повторно использовать существующую электропроводку. Если вы когда-либо заменяли выключатель света, этот проект не намного сложнее.

Вот фотографии старого (простого и скучного) светильника и нового (современного и привлекательного) потолочного вентилятора:

Старый светильник. Новый потолочный вентилятор!

Итак, если вы находитесь в такой же ситуации, вот пошаговое руководство по установке потолочного вентилятора там, где есть светильник!

Примечание: если вам нужно установить потолочный вентилятор в комнате без какого-либо существующего верхнего освещения или электропроводки, это более сложный проект. Ознакомьтесь с моим руководством для этого здесь: Как установить новый потолочный вентилятор.

Хотите знать, как правильно выбрать потолочный вентилятор для вашей комнаты? Прочтите мое руководство «Как выбрать потолочный вентилятор: размер, воздушный поток и освещение».

Материалы и инструменты

1. Потолочный вентилятор

Внутренний потолочный вентилятор Hunter со светодиодной подсветкой и цепным управлением, 46″, матово-серебристый

Я большой поклонник потолочных вентиляторов Hunter Fan Company. У них всегда есть современные варианты (но не и не современные), а на тяговых цепях есть либо лампочка, либо вентилятор, так что вы знаете, какая цепь управляет какой функцией!

На этих рисунках показан 46-дюймовый потолочный вентилятор Hunter (матового серебристого цвета). Я также установил и настоятельно рекомендую этот 52-дюймовый потолочный вентилятор Hunter:

Внутренний потолочный вентилятор Hunter со светодиодной подсветкой и тяговой цепью, 52″, матовое никелевое покрытие

2. Отвертка или электродрель

Набор из 23 магнитных ключей с трещоткой и отверток

Почти единственный настоящий инструмент, который вам понадобится для этого проекта нужен хороший шуруповерт или дрель!

3. Фонарик

Фонарик/прожектор Makita

Мы будем отключать электричество в комнате, где есть светильник, поэтому было бы неплохо иметь фонарик поблизости. Так вы сможете легче и четче увидеть, как выглядит электропроводка на потолке при выключенном свете!

Я большой поклонник инструментов Makita с тех пор, как построил игровую площадку для своих детей, поэтому у меня была пара фонариков Makita. Но даже простой фонарик пригодится.

4. Вольтметр/мультиметр

Тестер напряжения/электричества Mr. Pen

Хотя это необязательно, приятно знать, что по проводам не течет ток. Лично я считаю, что какой-нибудь вольтметр/мультиметр абсолютно необходим при работе с электричеством.

5. Инструмент для зачистки проводов

Инструмент IRWIN для зачистки проводов/кусачки для проводов

Ваш новый потолочный вентилятор, скорее всего, будет поставляться с более длинными электрическими проводами, чем необходимо (на всякий случай они обеспечивают удлиненные провода). Если это так, вам нужно обрезать провода до соответствующей длины, а затем зачистить концы, чтобы вы могли подключить проводку потолочного вентилятора к существующей электропроводке.

6. (Дополнительно) Электрическая розетка (рассчитана на потолочные вентиляторы)

Продукция Madison Electric: Опора для вентилятора, 50 фунтов

Светильники и потолочные вентиляторы, как правило, имеют приличный вес, поэтому их монтируют на потолочную балку используя соответствующую электрическую розетку. Возможно, существующая розетка достаточно прочная, чтобы выдержать потолочный вентилятор (просто потяните за нее, чтобы определить, насколько она крепкая). Если это кажется довольно безопасным, вы можете идти. Если нет, вам нужно заменить его на более прочную розетку, подобную этой.

Шаг 1: Включите существующий светильник

На следующем шаге мы отключим питание светильника на главном электрическом щите. Чтобы убедиться, что питание действительно отключено от света, полезно сначала включить свет. Таким образом, когда вы отключите питание светильника, щелкнув один из автоматических выключателей, вы увидите, что свет погаснет, и можете быть уверены, что на свет больше не подается питание.

Вот светильник, который будет заменен потолочным вентилятором:

Этот светильник будет заменен потолочным вентилятором.

Шаг 2: Подойдите к электрическому щиту и включите автоматический выключатель, который управляет питанием светильника

В целях безопасности вам необходимо отключить питание светильника, прежде чем заменить его потолочным вентилятором. Это можно сделать на главном электрощите. Просто переведите автоматический выключатель, который управляет светильником, в положение «выключено».

Переведите автоматический выключатель, управляющий осветительным прибором, в положение «выключено».

К счастью, предыдущий проект потребовал очень трудоемкой работы по определению и маркировке автоматических выключателей, управляющих различными частями нашего дома. Если ваша электрическая панель не имеет маркировки, это просто вопрос проб и ошибок. Отключите автоматический выключатель и посмотрите, не погас ли индикатор, который горел на шаге 1. Если нет, снова включите этот выключатель и выключите другой. Вымойте, промойте и повторяйте, пока не найдете правильный брекер.

Когда вы вернетесь к светильнику, убедитесь, что свет выключен:

Прежде чем продолжить, убедитесь, что переключение автоматического выключателя выключает светильник.

Шаг 3: Разберите осветительную арматуру, пока не обнажится электрическая проводка

Вам потребуется полностью снять осветительную арматуру с потолка, пока не обнажится электрическая проводка (вы будете повторно использовать эту проводку для нового потолочного вентилятора). Это несложно, но я хотел добавить несколько фотографий, чтобы вы могли увидеть, как выглядит светильник внутри.

Светильник, который я заменял, имел полупрозрачный стеклянный купол/сферу. После снятия стеклянного колпака светильник выглядел так:

Светильник со снятым стеклянным колпаком/шаром.

Возможно, вы удивитесь, увидев серебряную отражающую фольгу и изоляцию внутри светильника, но на самом деле это довольно распространенное явление. Побочным продуктом лампочек, особенно старых ламп накаливания, является то, что они выделяют много тепла, и теплу, запертому внутри стеклянного колпака светильника, некуда деваться. Таким образом, казалось бы безобидная лампочка может расплавить изоляцию электропроводки или загореться потолок. Чтобы предотвратить это и защититься от этого, используется отражающая фольга (серебристая по цвету/внешнему виду) для отражения тепла от потолка (она также отражает свет от потолка, делая светильник ярче). Изоляция также используется для предотвращения плавления изоляции электрических проводов избыточным теплом.

Снимите стеклянный колпак, снимите лампочку и отражающую фольгу/изоляцию. Светильник теперь будет выглядеть так (розовой стрелкой я выделил электрическую проводку, а синими стрелками два крепежных винта, которые крепят светильник к потолку):

Светильник со стеклянным куполом/сферой, лампочка, и отражающая фольга/изоляция удалены.

Наконец, отсоедините электропроводку (розовая стрелка) и открутите два крепежных винта (синие стрелки). Обязательно сохраните крепежные винты — они, вероятно, понадобятся вам позже!

Снятый светильник с открытой электропроводкой теперь должен выглядеть следующим образом:

Открытая электропроводка после снятия светильника.

Шаг 4: Убедитесь, что установлена ​​надлежащая электрическая розетка (рассчитанная на потолочные вентиляторы)

Светильники, особенно потолочные вентиляторы, имеют некоторый вес, поэтому их нельзя просто прикрутить к гипсокартону потолка. Если вы это сделаете, он в конечном итоге упадет и может кого-то ранить. Вместо этого вам нужно прикрутить электрическую розетку к потолочной балке, а затем вы можете установить осветительную арматуру или потолочный вентилятор на розеточную коробку.

Когда я снял светильник, подходящая электрическая розетка уже была на месте (показана синей стрелкой на рисунке ниже). Вы можете потянуть за розетку, чтобы оценить ее прочность и определить, сможет ли она выдержать вес потолочного вентилятора.

Электрическая розетка светильника (синяя стрелка) будет повторно использоваться для потолочного вентилятора.

Вы всегда можете заменить существующую электрическую розетку на более прочную. Этот ниже может выдержать 50 фунтов:

Продукция Madison Electric: Опора вентилятора, 50 фунтов

Шаг 5: Установите кронштейн потолочного вентилятора на выходную коробку

Новый потолочный вентилятор будет иметь кронштейн потолочного вентилятора (черный кронштейн на рисунке ниже) – это то, с чего потолочный вентилятор будет свисать. Обратите внимание, что здесь я повторно использую крепежные винты для электрической розетки, которые были откручены на шаге 3.

На рисунке ниже я полностью вкрутил один крепежный винт (правый винт) и частично вкрутил другой (правый винт). левый винт), чтобы было лучше видно, как кронштейн потолочного вентилятора крепится к розетке:

Кронштейн потолочного вентилятора крепится к электрической розетке.

С обоими винтами кронштейн потолочного вентилятора должен выглядеть следующим образом:

Кронштейн потолочного вентилятора, прикрепленный к электрической розетке.

Шаг 6: Поместите шар нижнего стержня потолочного вентилятора в кронштейн потолочного вентилятора

С помощью надежного кронштейна потолочного вентилятора (и после сборки потолочного вентилятора) теперь вы можете поместить потолочный вентилятор в кронштейн потолочного вентилятора. У потолочных вентиляторов есть нижние стержни, которые определяют, насколько далеко они висят от потолка. На конце стержня находится шарик (черный объект, указанный розовой стрелкой на рисунке ниже). Просто вставьте/опустите шарик в прорезь в кронштейне потолочного вентилятора:

Нижняя штанга потолочного вентилятора висит на кронштейне потолочного вентилятора. Шарик нижнего стержня (розовая стрелка) вставляется в кронштейн потолочного вентилятора и свисает с него.

Шаг 7: Подсоедините существующую электропроводку к проводке потолочного вентилятора

Установленный потолочный вентилятор управлялся одним выключателем освещения. Подключить электропроводку довольно просто (и инструкции будут включены в инструкции по сборке потолочного вентилятора). Для одного выключателя света вы просто подключаете белый провод от потолка к белому проводу от потолочного вентилятора, черный провод от потолка к черному и синему проводам от потолочного вентилятора и оголенный провод от потолка к зеленому проводу. /желтый провод от потолочного вентилятора.

Обрежьте провода до приемлемой длины и зачистите концы с помощью инструмента для зачистки проводов, а затем скрутите всю электропроводку вместе с помощью соединителей проводов (оранжевые объекты на рисунке ниже):

Электрическая проводка потолочного вентилятора, подключенная к электрической проводке выключателя света.

Примечание по цветам электропроводки:

Электрическая проводка имеет цветовую кодировку, и если вы когда-либо выполняли какие-либо электромонтажные работы (по крайней мере, в США), то вы, вероятно, знакомы со следующим цветовым кодированием:

• Черный: черный провод — это «активный» или «горячий» провод
• Белый: белый провод — это нейтральный провод
• Неизолированный: оголенный (неокрашенный) провод — это провод заземления тоже зеленый

Шаг 8: Прикрепите кожух потолочного вентилятора к кронштейну потолочного вентилятора

Кожух потолочного вентилятора скрывает отверстие в стене, в котором находится кронштейн потолочного вентилятора и вся электропроводка. Поднимите навес так, чтобы он был на одном уровне с потолком, затем привинтите его к кронштейну потолочного вентилятора (два винта, по одному с каждой стороны):

Кожух потолочного вентилятора, прикрепленный к кронштейну потолочного вентилятора.

Вот как выглядит новый потолочный вентилятор:

Недавно установленный потолочный вентилятор – теперь нам просто нужно снова включить питание!

Шаг 9: Вернитесь к электрическому щиту и включите автоматический выключатель, который управляет питанием потолочного вентилятора.

Время снова включить питание! Вернитесь к главному электрическому щиту и переведите выключатель, который управляет потолочным вентилятором (ранее светильник), в положение «включено»:

Переведите выключатель, который управляет потолочным вентилятором (ранее светильник), в положение «включено».

Протестируйте новый потолочный вентилятор несколько раз, используя тяговые цепи для включения/выключения света и вентилятора и с помощью выключателя света для включения/выключения света и вентилятора.

Недавно установленный потолочный вентилятор!

Поздравляем и наслаждаемся вашим новым потолочным вентилятором!

Помогло ли это руководство заменить ваш светильник на потолочный вентилятор? Есть еще вопросы по потолочным вентиляторам? Позвольте мне знать в комментариях ниже!

Ознакомьтесь с другими проектами по благоустройству дома на ProjectsByPeter. com/Home-Improvement

Размещать контент и изображения © 2022 ProjectsByPeter.com – Все права защищены.

Нравится:

Нравится Загрузка…

Как утилизировать и заправить чернильные картриджи для принтеров Kodak | Малый бизнес

Автор John Machay

Kodak может рекламировать более низкую стоимость печати одной страницы, чем у любого из ее конкурентов, но, как может сказать вам любой бизнесмен, печатающий много графических документов, используя принтер HERO или ESP на на регулярной основе все еще может нанести ущерб операционному бюджету компании. Один из способов сократить расходы на чернильные картриджи — это приобрести комплект для заправки, который позволяет заменить чернила в существующих картриджах вашего принтера. Поскольку в каждом картридже имеется несбрасываемый чип, который необходимо заменять при каждой заправке, переработка картриджей Kodak требует немного больше усилий, чем картриджи других марок. Но учитывая, что цена чипов и шести полных заправок примерно такая же, как один картридж, вы можете найти, что это стоит затраченных усилий.

1. Накройте рабочее место, чтобы защитить его от чернильных пятен. Поскольку чернила, впитавшиеся в бумажные полотенца, все равно могут испачкать поверхность, рекомендуется подложить под бумажные полотенца кусок вощеной бумаги.

2. Извлеките чернильный картридж Kodak, который вы хотите заправить, из принтера и отогните его этикетку, чтобы открыть отверстия для заправки. Картриджи с черными чернилами имеют одно отверстие, а картриджи с цветными чернилами — пять.

3. Выберите первый цвет, который вы будете использовать. Если вы заправляете цветной картридж, определите правильное заправочное отверстие на картридже и заклейте оставшиеся четыре куском скотча, чтобы случайно не смешать два цвета. Отверстия цветных картриджей расположены слева направо следующим образом: желтый, глянцевый, пурпурный, голубой и черный.

4. Снимите защитный колпачок с иглы и присоедините иглу к шприцу.

5. Вставьте иглу в бутылочку с чернилами выбранного цвета и медленно оттяните поршень шприца, чтобы набрать чернила в камеру. Черные картриджи вмещают 10 мл чернил, а цветные — по 5 мл каждого цвета.

6. Осторожно вытащите иглу из флакона и вставьте ее конец примерно на четверть дюйма в заливное отверстие чернильного картриджа. Заполните резервуар чернилами и выньте иглу из заливного отверстия.

7. Снимите поршень со шприца и держите обе части под проточной водой, пока не смоются все следы чернил. Избегайте соприкосновения иглы с вами или какой-либо частью раковины.

8. Замените поршень, нажмите на него, чтобы удалить воду из шприца, и снова снимите его. Аккуратно подуйте в открытый шприц, чтобы высушить его.

9. Повторите шаги для каждого оставшегося цвета, который вы хотите пополнить.

10. Промокните область вокруг заливных отверстий бумажным полотенцем и заклейте отверстия целлофановой лентой.

11. Найдите микросхему, напоминающую крошечную печатную плату, на задней стороне чернильного картриджа. Он удерживается на месте защелкой, которая выступает из картриджа чуть ниже центра нижней части чипа.

12. Нажмите на фиксирующий зажим скрепкой или ручкой. При этом прижмите верхнюю часть чипа к картриджу движением вниз, чтобы высвободить его из патронника.

13. Извлеките сменный чип из упаковки и, удерживая его за нижние углы, вставьте верхний конец в патронник картриджа. Нажимая на защелку, нажимайте на нижний конец чипа по направлению к картриджу, пока он полностью не сядет в патронник. Отпустите зажим, чтобы зафиксировать чип на месте.

14. Верните картридж в принтер и запустите утилиту Kodok для очистки печатающей головки, чтобы заполнить использованный картридж.

Список литературы

• Uni-KIT: Инструкции по заправке в струйном после заправки и прокачки печатающая головка может быть забита засохшими чернилами. Если запуск утилиты очистки Kodak еще один или два раза не очистит его, простое оставление картриджей на ночь может позволить новым чернилам увлажнить печатающие головки. Если они все еще засорены, попробуйте очистить печатающие головки ватным тампоном, смоченным спиртом.
