какой лучше выбрать и как уложить
Электрические тёплые полы – популярное решение для обогрева жилых помещений. Они применяются как в частных домах, так и в квартирах, потому что их разрешается подключать к существующим системам проводок в многоквартирных домах. Гарантийный срок на тёплые полы у многих производителей весьма продолжителен – 10, 15 лет и более. К примеру, российский производитель «Теплолюкс» даёт на некоторые свои продукты пожизненную гарантию.
Электрический тёплый пол станет отличным дополнением к основной системе отопления в доме. Впрочем, его можно использовать и как основной источник тепла, для этого необходимо устроить обогрев не менее, чем на 80% поверхности. Преимущество тёплого пола в том, что воздух в помещении прогревается равномерно из-за того, что обогрев идёт снизу, а нагревательные элементы распределены по площади напольного покрытия.
Для управления нагревательным элементом подходит большинство механических или электронных термостатов. Например, автоматические программируемые термостаты от фирмы «Теплолюкс» позволяют задать время включения и выключения обогрева, а модель, работающая через wi-fi, управлять ей на расстоянии.
Какой лучше выбрать электрический теплый пол под плитку
Электрические тёплые полы делятся на две большие группы: кабельные и инфракрасные. У кабельных полов нагревательным элементом является кабель, а у инфракрасных – композитные стержни или плёнка с нанесёнными на неё токопроводящими углеродными полосами. Кабельные полы поставляются либо в виде собственно кабеля, либо нагревательного мата. Нагревательный мат представляет собой кабель, прикреплённый с определённым шагом к основе. Основой, как правило, является сетка из стекловолокна, либо фольга. Перед покупкой нужно уточнять у производителя или продавца, с каким покрытием сочетается тот или иной продукт. Для плитки применяют оба варианта кабельных полов (кроме фольгированных, так как их монтаж не подразумевает прочного сцепления плит, клея и основания), а также стержневые. Инфракрасный плёночный используется с плиткой довольно редко.
Теплые полы «Теплолюкс»
Нагревательный кабель. Это идеальный вариант, если ремонт помещения начинается с нуля, либо запланирован капитальный ремонт.
Чтобы смонтировать такой теплый пол, нужно выполнить стяжку и уложить кабель в слой раствора толщиной 3-5 см. Преимущество кабеля заключается в том, что шагом укладки можно корректировать общую мощность обогрева. Например, для ванной комнаты, где высокая влажность, можно уложить кабель плотнее и тем самым усилить обогрев, а для небольшой комнаты без балкона, наоборот, сделать шаг шире и снизить мощность. Рекомендуемая мощность для жилых комнат при наличии основного источника тепла – от 120 Вт/м2. Для ванных комнат или холодных помещений – 150-180 Вт/м2. Рекомендуем рассматривать двухжильные кабели из-за относительной простоты укладки по сравнению с одножильными.
Электрический тёплый пол. Фото: «Теплолюкс»Электрический тёплый пол. Фото: «Теплолюкс»Электрический тёплый пол. Фото: «Теплолюкс»Электрический тёплый пол. Фото: «Теплолюкс»

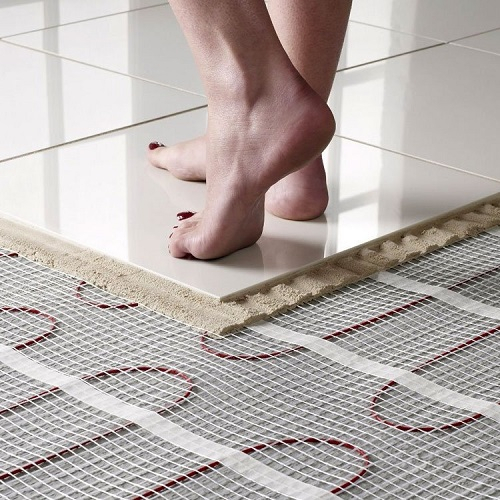

Нагревательные маты укладывают в тонкий слой (5-8 мм) плиточного клея. Таким образом, монтаж мата проще, чем монтаж кабеля, а главное – он почти не увеличивает высоту напольного покрытия.
Если требуется уложить мат под углом или подогнать по форме площади, его можно разрезать, не затрагивая кабель. Оптимальная мощность мата – 150-180 ватт на 1 м2: это обеспечит равномерный и быстрый прогрев помещения.
Стержневой пол. Нагревательными элементами являются стержни из композитных материалов (наиболее распространены стержни на основе карбона), прикреплённые к мату с определённым шагом. Производители таких полов утверждают, что они весьма экономичны, так как прекращают потребление электричества, когда стержни нагреваются до определённой температуры. Монтируют стержневой пол как в стяжку, так и в плиточный клей.
Как правильно уложить электрический тёплый пол под плитку
Разбирать процесс укладки электрического тёплого пола мы будем на примере продукции компании «Теплолюкс». Это востребованный российский производитель, его комплекты тёплого пола отмечены многими престижными премиями.
Для начала необходимо решить: используете ли вы кабель или мат.
От этого зависит, придётся ли выполнять стяжку пола. В случае с кабелем «пирог» должен выглядеть так:
- грунтованное ровное бетонное основание;
- слой теплоизоляции из пенополиэтилена;
- нагревательные секции — кабель;
- стяжка из цементно-песочной смеси 3-5 см;
- покрытие из плитки или керамогранита.
Если вы укладываете мат, то вместо стяжки будет слой плиточного клея толщиной 5-8 мм.
Какие инструменты нужны в работе:
- Тестер сопротивления.
- Перфоратор.
- Угольник.
- Отвертка.
Ёмкости для строительных смесей.
Российский производитель «Теплолюкс» даёт на некоторые свои продукты пожизненную гарантию.Российский производитель «Теплолюкс» даёт на некоторые свои продукты пожизненную гарантию.
Выбор редакции
«Теплолюкс» Tropix ТЛБЭ
Нагревательный кабель для теплого пола
Идеальный выбор для обеспечения комфортной температуры поверхности пола и для основного обогрева помещений
Узнать характеристикиПолучить консультацию
Начертите план комнаты
Нужно, по возможности, иметь точное представление о том, где будет располагаться стационарная мебель без ножек, типа встроенных шкафов, кухонных гарнитуров или, например, стиральная машина.
Укладывать теплый пол под такую мебель не рекомендуется.
Помните про тонкости укладки. Например, температурный датчик должен отступать от стены на 50 см, а кабель не должен располагаться ближе 10 см от стен с радиаторами и на 5 см отступать от стен без отопительных приборов.
Подготовительный этап: место под коробку и провода
В стене предстоит сделать штробу (20×20 мм) под проводку терморегулятора и саму коробку прибора. Как правило, она устанавливается на высоте 80 см от пола. Если вы укладываете теплый пол под плитку в ванной, то не стоит выводить термостат в помещение – закрепите его снаружи. Чтобы оформить место под коробку термостата, возьмите насадку-коронку для дрели. В канавку не стоит закладывать «голые» провода, они должны быть помещены в гофрированную трубку. К термостату подводят питание 220-230 вольт.
Подготовка пола
Очистите бетонное основание пола, раскатайте рулоны теплоизоляции – она необходима для эффективной работы тёплого пола. Эксперты рекомендуют использовать пенополиэтилен в качестве теплоизоляции.
Поверх теплоизоляции распределяется монтажная лента. У «Теплолюкса», например, она идет в комплекте с кабелем.
Укладка нагревательного кабеля
Кабель располагают «змейкой». Шаг необходимо рассчитать самому, производители, как правило, в инструкциях подробно описывают, как это сделать. Чем меньше шаг, тем выше мощность на квадратный метр. Необходимо также помнить о том, что существуют предельные значения – их надо узнавать у производителя. Многие производители рекомендуют не делать шаг менее 5 см. Расстояние между витками рассчитывается по такой формуле:
100 * (обогреваемую площадь / длину одной секции) = шаг укладки в сантиметрах.
Длина секции указана в документации.
Перед укладкой секции нужно проверить её сопротивление, оно должно совпасть с тем, что указано в комплектных бумагах от производителя. Витки кабеля при замерах не должны пересекаться, следует избегать изломов и чрезмерного натяжения.
На монтажной ленте есть специальные язычки, которыми зажимается кабель.
К нагревательной секции присоединяется установочный провод при помощи муфты, схемы подключения и заземления нужно смотреть в документах производителя.
Если решили укладывать нагревательный мат, также следует измерить сопротивление, однако вы избавлены от необходимости рассчитывать шаг, самостоятельно крепить ленту и укладывать кабель.
Производство теплого пола «Теплолюкс». Фото: «Теплолюкс»Производство теплого пола «Теплолюкс». Фото: «Теплолюкс»Производство теплого пола «Теплолюкс». Фото: «Теплолюкс»Производство теплого пола «Теплолюкс». Фото: «Теплолюкс»
Температурный датчик
Датчик температуры должен отступать на полметра от стены, на которой стоит термостат. Датчик помещают в монтажную трубку (она выполняет защитную функцию) и закрывают заглушкой. Трубку необходимо закрепить между нитками греющего кабеля на равном расстоянии от них с помощью монтажной ленты.
Терморегулятор
После того, как место под коробку терморегулятора уже готово, а провода подведены, не забудьте обесточить проводку.
У терморегулятора есть несколько выводов, в которые нужно подключить провода. Обратитесь к инструкции вашего прибора, чтобы все подключить верно. Задняя крышка терморегулятора ставится в распаечную коробку и крепится винтами, а сверху надевается передняя панель. После этого можно проверять исправность системы и подключения.
Электротехнические работы следует доверить специалисту, если вы не обладаете достаточной квалификацией для их выполнения.
Укладка стяжки
Этот шаг актуален для укладки нагревательного кабеля, для нагревательных матов её наличие опционально. Стяжка выполняется при помощи цементно-песчаной смеси, её толщина – 3-5 см. Срок высыхания варьируется в зависимости от свойств конкретного раствора, температуры и влажности, но обычно составляет не менее недели.
Укладка декоративного покрытия
Укладка плитки или керамогранита на тёплый пол мало чем отличается от обычной укладки. Нужно соблюдать аккуратность, чтобы шпателем не повредить проводку. Особенно это актуально при наличии мата, вмонтированного в клеевой слой.
Популярные вопросы и ответы
Что лучше поручить специалистам при укладке электрического теплого пола под плитку?
— Главную опасность при укладке теплого пола своими руками представляет подключение терморегулятора. Если вы никогда не работали с проводкой, то помните про технику безопасности или поручите работу специалистам. Стяжка пола является трудоемким процессом и не самым чистым. Можно также пригласить бригаду, — рассказывает руководитель компании по ремонту квартир Рамиль Турнов.
Имеет ли значение для электрического теплого пола вид плитки?
— Имеет. Лучше всего с теплым полом сочетаются керамогранит и толстый кафель. Они наиболее устойчивы к перепадам температур и отлично передают тепло в помещение. Производители делают пометки на коробке с плиткой о том, что она сочетается с теплым полом. Не рекомендуется применять ректифицированные плиты. Они цельные, лишены швов, — поясняет эксперт «Комсомолки».
Отличается ли теплый под плитку в помещении и на открытом балконе?
— Не отличается, но с учетом качества наших балконов от застройщика, требуется теплый пол большей мощности.
Иначе система не сможет должным образом прогреть воздух даже в небольшой лоджии. К решению проблемы нужно подходить комплексно, утеплять балкон и качественно делать отделку. В таком случае лоджия может стать отличным рабочим кабинетом с панорамным видом, — говорит Рамиль Турнов.
4 варианта электрического теплого пола под плитку – выбираем правильно с Лето!
Поднятие уровня пола незначительное, так как теплый пол полностью утапливается в плиточный клей
- Продаем только оригинальную продукцию
- Даем расширенную гарантию на напольное
покрытие - Скидка 5% при оплате картой на сайте
- Промокод на скидку 10% — «leto10se»
Статьи
Какой фирмы покупать теплый пол?
25.12.2018
60781
Актуальный вопрос, который всегда встает после решения устроить дома подогрев – какой фирмы лучше купить теплый пол? Выбирать между греющим кабелем и инфракрасной пленкой дол
Читать далее
Как выбрать теплый пол?
10.
02.2018
16870
Современные электрические системы напольного обогрева сделали теплый пол доступным в любом помещении.
При этом каждый нагревательный элемент имеет свои особенности, котор
Читать далее
Теплый пол под ламинат
01.04.2021
41740
Установить электрический теплый пол под ламинат несложно, но сначала надо определиться с непростым выбором.
Ламинат – это недорогой, практичный и простой в монтаже материал,
Читать далее
Типы плитки и камня, совместимые с электрическими системами обогрева пола
Значение коэффициента сопротивления теплопередаче
Когда выбран тип напольного покрытия, важно учитывать его совместимость с системой электрического обогрева пола. Общее эмпирическое правило заключается в том, чтобы комбинированное значение R пола над нагревательным кабелем или матом было равно или ниже 1,0
.
Толщина напольного покрытия может сильно различаться — от 1/4 до 3/4 дюйма и более, и ее следует учитывать при определении значения R.
Эти данные обычно можно получить у производителя продукта, дистрибьютора или архитектора.
Подходящие типы напольных покрытий
Чтобы система отопления могла эффективно передавать тепло поверхности пола, материал должен хорошо проводить тепло, быть структурно стабильным, водостойким и иметь достаточную толщину.
Распространенный выбор включает керамическую плитку (включая фарфор), натуральный камень и стеклянную плитку.
Керамическая плитка и керамогранит
Наиболее широко используемый и практичный выбор напольного покрытия для системы лучистого обогрева пола. Керамогранит более плотный и непроницаемый для воды, поэтому он лучше подходит для помещений с повышенной влажностью, таких как душевые и сауны. При покупке керамогранита такие организации, как PTCA (Агентство по сертификации керамогранита), могут быть полезным источником для проверки заявлений производителя плитки о водонепроницаемости. Керамическая плитка — хороший выбор для кухонь, ванных комнат, вестибюлей и других помещений с низким уровнем влажности или без нее.
Плитка из натурального камня
Наиболее распространенными типами напольной плитки из натурального камня являются гранит, мрамор, сланец, травертин и известняк – все они имеют множество отделок, текстур и характеристик. Согласно разным научным источникам, их плотность примерно одинакова: 2,4-2,7 г/см3 (грамм на кубический сантиметр), однако их твердость по шкале MOHS сильно различается: от 6,5 для гранита до всего 3,0 для мрамора.
В то время как все вышеперечисленное может быть успешно использовано с системой обогрева пола, гранит был бы оптимальным выбором напольного покрытия как из-за долговечности (устойчивость к растрескиванию, царапинам и пятнам), так и из-за хорошей теплопроводности.
Мрамор является более мягкой породой и обладает относительно высокой водопроницаемостью, поэтому не рекомендуется для помещений, подверженных воздействию влаги – кухонь, ванных комнат, душевых и т. д. Точно так же сланец и известняк имеют только 3,0–4,0 балла по шкале твердости и склонны к окрашиванию и образованию пятен. царапины и подходят только для сухих мест с низкой проходимостью.
Клей для плитки (Thinset)
В настоящее время на рынке существует два основных типа клея для плитки – модифицированный и немодифицированный (т.н. сухой). Модифицированный тонкослойный материал обычно содержит латекс, акрил, ЭВА, ПВА или другую добавку для повышения его свойств, таких как эластичность, влагонепроницаемость, морозостойкость и другие.
По данным TCNA (Совет по плитке Северной Америки), количество различных полимерных добавок, производимых для тонкой укладки, превышает 10 000 штук.
Немодифицированный затвердевший материал часто называют сухим затвердевшим и не содержит никаких добавок.
Для влажных помещений, таких как душевые, ванные комнаты, кухни и т.п., модифицированный (водонепроницаемый, латексный или акриловый) тонкий слой является обязательным, чтобы защитить электрическую систему подогрева пола от контакта с водой. Dry-set, как правило, не рекомендуется для использования с системой HeatTech, поскольку она не обладает необходимой стабильностью, устойчивостью к растрескиванию и влагостойкости. Всегда консультируйтесь с производителем тонкого слоя, чтобы убедиться, что его продукт совместим с электрической системой напольного лучистого отопления.
Маты или кабель
Если вы не уверены, нужны ли вам маты или кабель HeatTech для вашего проекта, свяжитесь с нашей командой дизайнеров для консультации или запросите бесплатное предложение и макет.
Другие варианты:
Деревянные полы — включает твердую и мягкую древесину.
3 типа электрических полов с подогревом (DIY)
Обновлено: 02 сентября 2021 г.
Любой материал для пола может покрыть пол с подогревом, но некоторые из них работают лучше, чем другие.
Следующий проект›
Семейный мастер на все руки
Узнайте о трех различных типах полов с подогревом и о том, как их установить самостоятельно.
Авторы журнала «Сделай сам» из журнала «Семейный мастер на все руки»
Напольные покрытия и полы с электрическим подогревом
Семейный мастер на все руки
Керамическая и каменная плитка — самый распространенный тип подогрева пола. Тепло не вредит им, и они лучше всего удерживают и проводят тепло. В полах из массивной древесины могут образоваться щели, если они высохнут и сожмутся при нагревании. Если вы выберете массивную древесину, доверьте установку опытному профессионалу, который проверит влажность древесины, чтобы избежать усадки. Плавающие полы из дерева или пластикового ламината не образуют зазоров, потому что они не крепятся непосредственно к основанию пола. Но вам придется ограничить температуру пола. Гарантия на напольное покрытие часто ограничивает температуру до 85 градусов по Фаренгейту.0008
Виниловые полы имеют одинаковые температурные ограничения, будь то листовой винил или плитка. Ковер или ковровые покрытия могут лежать на полу с подогревом, но они действуют как изоляторы и уменьшают поток тепла к вашим ногам и комнате в целом. Если вы выбираете пол с электрическим подогревом под твердым полом и планируете использовать коврик, рассмотрите возможность прокладки кабелей только под полом, который не будет закрыт ковриком.
Типы электрических теплых полов:
1. Свободный кабель
Для этого типа электрических теплых полов кабель поставляется на катушке, как и любой другой провод. Свободный кабель — это, безусловно, самый дешевый способ обогрева пола, и он так же эффективен, как и другие системы. Недостатком незакрепленного кабеля является время установки; вы должны расположить кабель в виде змеевика, закрепить его большим количеством горячего клея или скоб, а затем «встроить» его. Большинство свободных кабельных систем включают в себя концевые каналы, которые определяют расстояние (фото ниже). Вы можете размещать кабели близко друг к другу, чтобы пол нагревался быстрее и достигал более высокой температуры, или дальше друг от друга, чтобы использовать меньше кабелей. Производители предлагают кабели разной длины в зависимости от площади пола. Вы не можете сращивать отрезки кабеля вместе, чтобы обслуживать большую комнату или ремонтировать поврежденный кабель (это относится ко всем электрическим системам). Закрепите кабель через каждые 6 дюймов, чтобы он не мог сместиться или всплыть, пока вы вставляете кабель.
Осторожно: Аккуратно работайте шпателем. Если вы перережете кабель, вся система не будет работать.
Техника Thin-Set
Существует два способа заделки кабеля: Вы можете проложить кабель поверх подложки для плитки, а затем покрыть его «thinset», растворным клеем, используемым для керамической плитки (фото выше). Тонкий слой дает усадку по мере отверждения, поэтому вам, возможно, придется добавить второй слой после того, как первый затвердеет, чтобы выровнять его. Но создать идеально ровную, гладкую поверхность с тонкой осадкой сложно. Вы можете сделать его достаточно гладким для керамической плитки или плавающего пола, но недостаточно гладким для винилового пола.
Семейный мастер на все руки
Техника самовыравнивания
Для получения более быстрой и гладкой поверхности проложите кабель без подложки и залейте «самовыравнивающейся массой» или SLC (фото выше). SLC — это порошок на основе цемента, который смешивается с водой и затем выливается на кабель. Через несколько часов он становится твердым как камень. Усилить SLC пластиковой рейкой; металлическая планка может перерезать кабель. Затем вы можете уложить плитку, ковер, винил или плавающий пол непосредственно поверх SLC.
2. Сетчатые коврики
Кабель поставляется уже вплетенным в пластиковую сетку. Предварительно проложенный кабель устанавливается быстро — менее чем в два раза быстрее, чем при незакрепленном кабеле. Вы просто прикрепляете сетку к полу или приклеиваете ее горячим клеем. Как и в случае со свободным кабелем, вы затем вставляете кабель и сетку.
Доступны коврики различных размеров. Вы можете разрезать сетку на секции, чтобы покрыть пол или покрыть углы (фото выше). Но нельзя резать или сращивать сам кабель. Некоторые производители рекомендуют расчесывать тонкие укладки прямо поверх сетки и укладывать плитку за одну операцию. Но это сложно. Большинство укладчиков плитки предпочитают сначала заделывать сетку тонкой или SLC-сеткой так же, как и свободной проволокой. Сетка имеет тенденцию «плавать», когда вы ее заделываете, поэтому прикрепляйте ее к полу через каждые 6 дюймов, даже если в инструкциях рекомендуется меньшее крепление. После его укладки можно укладывать плитку, ковролин, винил или плавающий пол.
3. Сплошные коврики
Сплошные коврики часто являются самой дорогой электрической системой, но их также проще всего установить. Кабель полностью
заключен в синтетическую ткань, полиэтиленовую пленку или металлическую фольгу. Большим преимуществом является то, что вам не нужно встраивать его, как это делается с незакрепленным кабелем или сетчатым матом.
Подложка
В версии под плитку вы просто разглаживаете подложку на тонком основании (фото выше). Затем вы наносите более тонкий слой с помощью терки для раствора по мату. И после того, как он затвердеет, нанесите на мат более тонкий слой, чтобы уложить керамическую или каменную плитку, как обычно.
Плавающий коврик для пола
Системы сплошного мата для плавающего пола еще проще в установке; вы просто раскатываете маты, склеиваете их вместе, и все готово (фото выше). Затем вы можете уложить плавающий деревянный или ламинатный пол прямо поверх обогреваемого пола.
Коврики под пол Technique
Коврики доступны в различных размерах, и вы можете комбинировать коврики разных размеров, чтобы покрыть пол.
