Автор


Основным устройством, с помощью которого можно управлять освещением помещения, является выключатель. Сегодня современный рынок предоставляет огромный выбор таких устройств, имеющих различное конструктивное исполнение и внешний вид. И если еще несколько лет назад в обычных жилых квартирах редко можно было встретить трехклавишный выключатель, то сейчас он имеется практически во всех современных домах. Удобство такого устройства заключается в том, что с его помощью можно справляться из одной точки доступа с тремя осветительными приборами. Поскольку эти коммутационные аппараты весьма популярны, предлагаем подробнее рассмотреть, как подключить трехклавишный выключатель.

Где применяются?

Все чаще современные дизайнерские решения и ремонты предлагают разделять освещение на различные группы. Например, сложная конфигурация комнаты (наличие ниши, выступов, разделение шторами или перегородками). Сегодня нередко большие однокомнатные квартиры разделяют на зоны, делая из них студии. В этом случае трехклавишный выключатель подойдет как нельзя лучше. Специально продуманное и смонтированное зональное освещение позволяет выделить рабочую территорию, где установлен, например, диван, компьютерный стол, полки с книгами. Освещение здесь делают более ярким. Приглушённый свет подойдет более к спальной зоне. В гостиной зоне, где стоит журнальный столик, телевизор, кресла, освещение лучше делать комбинированным.

Когда еще применяется выключатель? трехклавишный?

  • Если необходимо управлять из одной точки освещением сразу трех помещений, расположенных близко друг к другу, к примеру, коридора, санузла и ванной комнаты.
  • При комбинированном освещении в комнате – центральном и точечном.
  • Когда большая комната освещается при помощи многорожковой люстры.
  • Если в комнате установлен многоуровневый потолок, выполненный из гипсокартонных листов.
  • Если освещение большого коридора подразделяется на три зоны.

Преимущества

Установка выключателя с тремя клавишами имеет следующие преимущества:

  1. Внешне один трехклавишный выключатель выглядит эстетичнее и компактнее, чем три одинарных.
  2. Подведение электрических проводов до места подключения менее затратное в плане денежных средств и труда.
  3. Для установки монтажной коробки в стене нужно будет делать одну, а не три технологические ниши.

Не стоит сбрасывать со счетов и экономию электроэнергии. Например, если в люстре 3 или 4 лампочки, то при включении одноклавишного выключателя обеспечивается работа всех одновременно, при этом происходит максимальное потребление электроэнергии. Но подобная иллюминация нужна далеко не всегда, нередко приглушенного света вполне достаточно. Если установить для такой люстры бытовой выключатель с тремя клавишами, то при необходимости можно включить одну лампу или две, экономя при этом почти половину электроэнергии.

Виды

Не стоит спешить подключать выключатель с тремя клавишами, пока точно не определитесь с тем, какое именно устройство вы желаете иметь.

Существует нескольких видов таких коммутационных аппаратов:

  • Обычный.
  • Проходной трехклавишный выключатель. Его применяют на разных этажах или в длинных коридорах, когда при входе (на первом этаже или в начале коридора) освещение включается одним выключателем, а при выходе (на втором этаже или в конце коридора) выключается уже другим. Его достоинство в том, что не нужно идти в темноте и рукой елозить по стенке в поиске кнопки коммутационного аппарата.
  • С индикацией. У таких световых маячков есть 2 варианта обозначения состояния выключателя. Одни светятся, когда выключено освещение и указывают местонахождение коммутационного аппарата. Другие маячки наоборот горят при включенном освещении, давая тем самым понять, где именно в этот момент включен свет.
  • Выключатель трехклавишный с розеткой. Они в основном используются в помещениях, где рядом расположена ванная комната, туалет и коридор.

Как выбрать?

Сегодня на рынке электротоваров имеется такой огромный ассортимент самых различных выключателей, что можно без труда найти подходящую модель и расцветку под любой интерьер или дизайнерское решение. Но внешний вид и оттенок, конечно же, не самые главные показатели, на которые необходимо обращать внимание при выборе такого устройства. Покупая выключатель с тремя клавишами, нужно проверить:

  • Наличие самозажимных клемм, которые удобнее в эксплуатации. Провод нужно только вставить в отверстие, и он сразу зафиксируется.
  • На внешней стороне изделия отсутствуют заусенцы, царапины, повреждения.
  • Все клеммы нормально работают. Они должны надежно фиксировать жилы провода.
  • Не заедают и четко работают при нажатии клавиши, хорошо слышен характерный щелчок.
  • На обратной стороне изделия должна быть схема подключения.

При выборе такого выключателя желательно избегать дешевых китайских товаров. Чтобы устройства прослужили долго, покупайте продукцию проверенных заводов-изготовителей и фирм.

Конструкция

В конструкции этих выключателей каких-либо особых отличий нет. Принцип их действия тот же, что и одно- или двухклавишных.

Основные элементы устройства:

— Рама и клавиши. Изготавливаются эти элементы из специального термостойкого пластика. При помощи клавиш прибор включается и отключается.

— Рабочий механизм (привод). Приводит клавиши в действие. Соединение рамы с рабочим механизмом происходит при помощи специальных защелок или винтов. В собранном виде конструкция устанавливается в монтажную коробку и специальными распорками в ней фиксируется.

Подключение трехклавишного выключателя

Для осуществления монтажа рассматриваемого аппарата нужно подготовить следующие инструменты.

  • плоскую и крестообразную отвертку;
  • отвертку с индикацией напряжения;
  • стриппер;
  • пассатижи;
  • изоленту или зажимы.

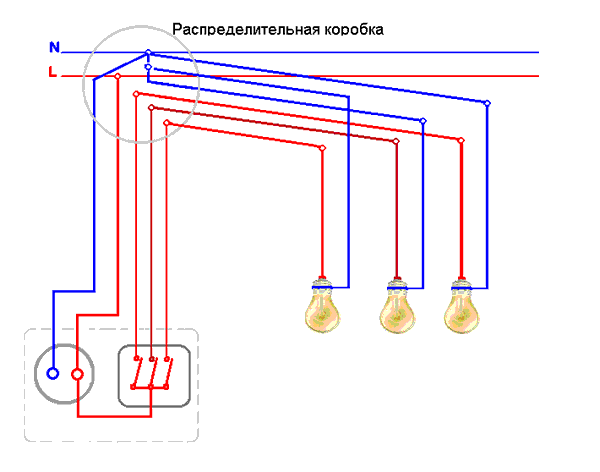

В распределительную коробку, установленную в комнате, идет от питающей сети двухжильный провод.

К устройству должно подходить 4 провода. Первый – это фаза из питающей сети (идет из распределительной коробки), другие три — от осветительных приборов.

Подключение трехклавишного выключателя (с розеткой и без нее) осуществляется следующим образом:

  1. Перед тем как подключать устройство, важно обеспечить полное обесточивание квартиры. Это необходимое условие при выполнении любых связанных с электричеством работ.
  2. На обратной стороне любого выключателя имеется схема подключения, по которой подсоединяются фазные провода из питающей электросети и от осветительных приборов.
  3. Далее устройство крепится в монтажной коробке при помощи зажимных винтов. Сверху закрепляются клавиши и рамка.
  4. Теперь нужно подсоединенный включатель с тремя клавишами проверить. Включите электричество в квартире и поочередно нажимайте клавиши смонтированного аппарата, проверяя, загораются ли лампочки светильников.





Похожие статьи

  • Светодиодная лампа с выключателем с подсветкой: особенности применения

  • Выключатель одноклавишный: установка и подключение

  • Как подключить два выключателя на две лампочки: схема, инструкции, рекомендации

  • Выключатель двухклавишный: схема подключения

  • Как подключить проходной выключатель? Схема подключения выключателя

  • Как подключить двойной выключатель? Схема подключения двойного выключателя

  • Типичные неисправности холодильника и их устранение


Также читайте

Трехклавишный выключатель — схема подключения — Стройка Волка

20-11-2018 23:50

Содержание статьи:

  • Области применения выключателей с тремя клавишами
  • Подключение выключателя с тремя клавишами: алгоритм действий
  • Подключение трехклавишного выключателя, оборудованного розеткой
  • Схема подключения люстры на три клавиши
  • Несколько советов начинающему домашнему мастеру
  • Заключительное слово

Часто требуется, чтобы из одной точки включался свет в разных помещениях, или же устанавливается люстра, лампы которой зажигаются при нажатии разных клавиш. Монтировать несколько размыкателей в ряд не только затруднительно, но и не эстетично – портится весь интерьер. А значит, следует искать другой выход. Им может стать установка трехклавишного выключателя, коммутация которого несложна, а практичность — на довольно высоком уровне. В статье речь пойдет о том, как его установить и в каких случаях подобный монтаж будет оправданным.

Области применения выключателей с тремя клавишами

Вам будет интересно:Розетка с УЗО: что она собой представляет и насколько сложна в монтаже

Существует множество причин, требующих монтажа именно такого размыкателя. Помимо стандартных ситуаций, трехклавишные выключатели нашли применение и в подсветке — при помощи многоцветной RGB светодиодной ленты. Их используют в случае невозможности приобретения контроллеров, подключая каждый контактор на питание отдельного ИБП, тем самым добиваясь возможности регулировки цвета.

Вам будет интересно:Чем отличается УЗО от автомата: основные признаки, установка и подключение

Весьма распространены такие устройства в домах старой постройки, где из одной точки коридора производится управление освещением ванной, санузла и кухни. Часто в таких квартирах монтируются трехклавишные выключатели с розеткой. Такие блоки более функциональны, но требуют от мастера при установке определенных знаний и опыта.

Если начинающий электромонтер придет в квартиру, где подобный блок уже демонтирован, то вряд ли ему удастся быстро подключить новый – предстоит долго разбираться в хитросплетении проводов.

Подключение выключателя с тремя клавишами: алгоритм действий

Если розетка в блоке отсутствует, то установка такого размыкателя будет несложным. На демонтаже старого выключателя останавливаться не стоит, он предельно прост. Стоит лишь упомянуть, что перед любыми подобными работами требуется отключение подачи электроэнергии с вводного автомата.

Для примера можно взять ситуацию, когда домашний мастер сам демонтировал трехклавишный выключатель и не смог установить новый, оставив торчащие провода. В этом случае необходимо понять, какая из 4 жил приходящая. Найдя ее, можно будет с уверенностью сказать, что остальные идут на помещения:

  • Для этого все оголенные концы разводятся в стороны во избежание замыкания, после чего подается питание.
  • При помощи индикаторной отвертки необходимо найти фазу – это и будет приходящая жила.
  • Теперь нужно понять, какой из проводов включает освещение каждого из помещений, и пометить цветной изолентой или маркером. Это следует делать с предельной аккуратностью.
  • Не прикасаясь руками к оголенным участкам, по очереди соединяются отходящие жилы с питающей. Зажигающийся в помещениях свет укажет на принадлежность провода.
  • После того как все проверено, снова отключается подача напряжения.
  • Теперь следует лишь ознакомиться с маркировкой на задней части трехклавишного выключателя, чтобы понять, с какими контактами должны коммутироваться жилы.

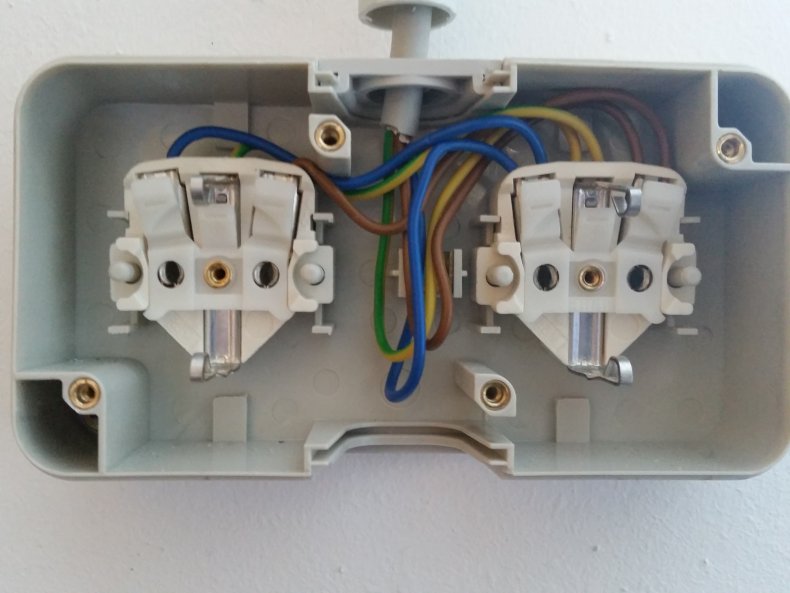

Подключение трехклавишного выключателя, оборудованного розеткой

Здесь все намного сложнее, чем в предыдущем варианте. Помимо 4 проводов, идущих к выключателю, появляется еще 2 (если подведена отдельная линия фаза/ноль) или 1 (при наличии только нейтрали). И вот тут методом «научного тыка» выполнить работу не получится – велика вероятность короткого замыкания.

  • Сначала проверяется количество проводов. Чаще их количество равно 5 (фаза, ноль, три отходящих).
  • Работа производится при помощи мультиметра и индикаторной отвертки. Аналогично предыдущему варианту находится и маркируется фаза, после чего отключается подача электроэнергии.
  • Выворачиваются все лампочки в помещениях, после чего контакты в одном из патронов перемыкаются.
  • При выставленном на мультиметре переключателе на звуковое оповещение о КЗ, найти пару к фазному проводу будет несложно.
  • Подобным образом производится поиск проводов, отходящих на остальные помещения.
  • Оставшаяся свободной жила отмечается как «ноль».
  • На самом блоке трехклавишного выключателя с розеткой устанавливается перемычка между входным контактом размыкателей и одной из клемм точки питания.
  • Со второй коммутируется нулевой провод.
  • Далее подключение производится аналогично предыдущему варианту.

    • Схема подключения люстры на три клавиши

    Для того, кто разобрался с монтажом подобного устройства, коммутация светильника проблем не составит. Здесь используется та же четырехпроводная система. Как и в любом размыкателе, на разрыв подключается фазный провод, а нулевой идет напрямую от распределительной коробки. Схема подключения люстры подразумевает коммутацию со светильником по нейтрали и трем питающим жилам.

    • Установив выключатель, необходимо, оставив все контакты разомкнутыми, развести оголенные провода в месте подключения, чтобы избежать короткого замыкания.
    • После этого подается питание, а клавиши переключаются на положение «вкл.».
    • Теперь, при помощи индикаторной отвертки, проверяют, на какие жилы приходит питание – их должно быть 3. Четвертая оставшаяся – ноль.
    • Теперь следует снова отключить подачу электропитания и соединить провода люстры с приходящими от выключателя.

    Несколько советов начинающему домашнему мастеру

    Несмотря на то что схема трехклавишного выключателя не слишком сложна, его подключение, особенно в паре с розеткой, может быть довольно проблематичным. Если у домашнего мастера нет достаточного опыта, прежде чем начать замену подобного блока стоит серьезно задуматься, сможет ли он выполнить эту работу.

    Когда старый выключатель с розеткой снят, приглашенный специалист может потребовать оплату в 2 раза больше, нежели он взял бы за обычную замену.

    Если все же решено делать работу самостоятельно, обязательно нужно промаркировать жилы перед их отсоединением от блока. Это позволит без труда выполнить коммутацию нового устройства.

    Заключительное слово

    Трехклавишные выключатели довольно востребованы в наши дни – они действительно помогают в вопросах управления светом. Главное – понять суть их подключения, разобраться в алгоритме работ и быть предельно внимательным при их коммутации. Только в этом случае появляется возможность установить подобный блок правильно.

    Источник

    Автор: Влада Захарова

    Похожие статьи

    Страна производитель Gorenje, модельный ряд стиральных машин, комплектация и дизайн

    Из чего сделать потолок в ванной: обзор материалов, плюсы и минусы, особенности монтажа, советы по выбору

    Газовая 2-х конфорочная панель: GEFEST, Bosch. Модели и особенности

    Царговые двери: отзывы покупателей

    Рейтинг недорогих пылесосов для дома: обзор лучших моделей, характеристики, советы по выбору, отзывы о производителях

    Хороший строительный уровень: разновидности, советы по выбору, отзывы

    Как зарядить шуруповерт? Типы аккумуляторов и зарядных устройств

    Пенополиуретановые плиты: характеристики, сфера применения и монтаж своими руками

    Материалы для обшивки дома: обзор, советы специалистов

    Установка сэндвич-трубы: инструкция по монтажу

    Aeotec Nano Switch Руководство пользователя: Служба поддержки Aeotec



    Aeotec Nano Switch предназначен для питания подключенных розеток и переключателей с помощью Z-Wave Plus. Он оснащен технологией Aeotec Gen5.


    Чтобы узнать, совместим ли Nano Switch с вашей системой Z-Wave, обратитесь к нашему сравнительному списку шлюзов Z-Wave. Технические характеристики Nano Switch можно посмотреть по этой ссылке.

    Ознакомьтесь со своим Nano Switch.

    Примечания для портов подключения проволоки:

    L — Вход мощности для Live

    N — Вход мощности для нейтрального

    в — вход для типа питания нагрузки (IE. если 120 В переменного тока подключено к IN, то OUT будет выдавать 120 В переменного тока на нагрузку)

    OUT – Выход для нагрузки (это напрямую подключено к входу нагрузки для получения питания).

    S1 – Внешний переключатель управления нагрузкой

    S2  — Внешний переключатель управления нагрузкой

    Важная информация по технике безопасности.

    Внимательно прочтите это и другие руководства по устройству. Несоблюдение рекомендаций, изложенных Aeotec Limited, может быть опасным или привести к нарушению закона. Производитель, импортер, дистрибьютор и/или торговый посредник не несут ответственности за какие-либо убытки или ущерб, возникшие в результате несоблюдения каких-либо инструкций, содержащихся в данном руководстве или других материалах.

    Держите продукт вдали от открытого огня и сильного нагрева. Избегайте прямого солнечного света или теплового воздействия.


    Версия Nano Switch на 110/120 вольт не может превышать 15 ампер. Издания на 220/230/240 вольт не должны превышать 10 ампер.

    Установите нанопереключатель.

    Nano Switch устанавливается за выключателем освещения или кнопкой мгновенного действия. Он работает только с 3-проводными (с нейтралью) настройками освещения, хотя каждая установка Nano Switch соответственно немного отличается:

    1. Отключите главный автоматический выключатель вашего дома в целях безопасности во время установки и убедитесь, что провода не замкнулись во время установки, что может привести к повреждению Nano Switch.


    Примечание: Главный автоматический выключатель вашего дома должен поддерживать защиту от перегрузки для обеспечения безопасности.


    2. Подготовка соединительных проводов

    Силовые провода 14 AWG для входа/выхода.

    Медные провода 18 AWG для внешнего ручного переключателя.

    Используйте инструмент для зачистки проводов, отрежьте металлическую часть соединительного провода и убедитесь, что длина металлической части составляет около 5 мм.

    Примечание. Все соединительные провода должны быть гибкими.

    Схема подключения источника питания 120/230 В переменного тока.



    В некоторых случаях у вас могут быть некоторые нагрузки, которые можно использовать только при напряжении 24 В постоянного тока и надеяться, что ими все еще можно управлять с помощью Nano Switch, поэтому, пожалуйста, обратитесь к следующей схеме, чтобы добиться этого:

    Схема подключения входа питания 120/230 В переменного тока к выходу питания 24 В постоянного тока.

    (только для Nano Switch без считывания энергии [ZW139]).



    Примечание: Клемма «IN» должна быть подключена к «-» входа 24 В постоянного тока.

    Предупреждение: Nano Switch ZW116 не совместим с этой конфигурацией, вы должны использовать Nano Switch ZW139 без считывания энергии.

    Схема подключения источника питания 24 В постоянного тока.

    Поскольку коммутатор Nano Switch также поддерживает входное питание 24 В постоянного тока, его можно использовать для управления нагрузками, питающимися от 24 В постоянного тока.



    Если выходные нагрузки должны питаться только от сети переменного тока 120 или 230 В, можно изменить проводное соединение, как показано ниже:

    (только для Nano Switch без считывания энергии [ZW139]).



    Примечание:  Клемма «IN» должна быть подключена к «фазе» провода питания переменного тока 120/230 В.

    Предупреждение: Nano Switch ZW116 не совместим с этой конфигурацией, вы должны использовать Nano Switch ZW139 без считывания энергии.

    Схема подключения 3-х контактного соединения для внешнего ручного переключателя.

    3. Подключены внешние переключатели автоматического обнаружения.

    Один раз переключите внешний переключатель, чтобы Nano Switch определил правильный подключенный переключатель. Если ваш внешний переключатель по-прежнему не работает, вам нужно снова установить режим обнаружения.

    Повторное обнаружение внешнего коммутатора S1

    1. Нажмите кнопку Nano 4 раза в течение 1-2 секунд, что заставит Nano войти в режим обнаружения внешнего коммутатора. (светодиод будет мигать синим цветом)
    2. Один раз нажмите внешний переключатель, затем подождите не менее 10 секунд, прежде чем снова щелкнуть переключатель.
    3. Теперь проверьте внешний коммутатор.



    Повторное обнаружение внешнего переключателя S2

    1. Нажмите кнопку Nano 6 раз в течение 1–2 секунд, после чего Nano перейдет в режим обнаружения внешнего переключателя. (светодиод будет мигать зеленым)
    2. Переключите внешний переключатель один раз, затем подождите не менее 10 секунд, прежде чем снова щелкнуть переключателем.
    3. Теперь проверьте внешний коммутатор.

    4. Установите Nano Switch в монтажную коробку.

    а. Соединение под напряжением/горячим проводом: Подключите провод под напряжением/горячим напряжением к клемме «L» на Nano Switch.

    б. Подключение нейтрального провода: Подключите нейтральный провод к клемме «N» на Nano Switch.

    в. Подключение провода нагрузки: Подсоедините провод нагрузки к «OUT» на нанопереключателе.

    д. Подключение внешнего/ручного переключателя: Подключите 2 провода 18AWG к контактам «S1» и «S2» на переключателе Nano.

    эл. Подключение внешнего/ручного переключателя: Подсоедините 2 провода 18AWG от 2 клемм на внешнем/ручном переключателе к проводу под напряжением.

    Примечание: Это физическая схема подключения для источника питания 120/230 В переменного тока.

    5. Монтаж монтажной коробки.

    1. Расположите все провода так, чтобы оставалось место для устройства. Поместите нано-переключатель внутри монтажной коробки ближе к задней части коробки.

    2. Расположите антенну ближе к задней части коробки, вдали от других проводов.

    3. Переустановите Nano Switch в монтажную коробку.

    4. Установите на место крышку монтажной коробки.

    Примечание: 1. Размер монтажной коробки должен быть 3×2×2,75 дюйма/75×50×70 мм или больше, минимальный объем 14 дюймов/230 см.

              2. Используйте только гибкие медные проводники.

    6. Восстановление питания.

    Восстановите питание на автоматическом выключателе или предохранителе.

    Быстрый старт.

    Добавление Nano Switch в сеть Z-Wave.

    После того, как ваш Nano Switch установлен и включен, вы теперь можете вручную управлять Nano Switch, чтобы включать и выключать его напрямую, нажимая кнопку действия вашего Nano Switch. Теперь пришло время добавить ваш Nano Switch в Z -Волновая сеть. Чтобы перевести шлюз/контроллер Z-Wave в режим сопряжения, обратитесь к соответствующему разделу в инструкции по эксплуатации вашего контроллера.

    1. Переведите контроллер Z-Wave в режим сопряжения.

    2.  Нажмите кнопку действия на Nano Switch один раз или один раз переключите внешний ручной переключатель, зеленый светодиод (небезопасная индикация) начнет мигать, указывая на то, что Nano Switch переходит в режим сопряжения.

    3. Если коммутатор Nano Switch был успешно добавлен в вашу сеть Z-Wave, его светодиод RGB будет гореть непрерывно. Если сопряжение не удалось, красный светодиод загорится на 2 секунды, а затем останется цветной градиент. Повторите приведенные выше инструкции 9.0005

    из шага 1.

    Теперь, когда ваш Nano Switch работает как часть вашего умного дома, вы сможете настроить его с помощью программного обеспечения для управления домом или приложения для телефона. Дополнительные инструкции по настройке Nano Switch в соответствии с вашими потребностями см. в руководстве пользователя программного обеспечения или шлюза.

    Цвет светодиода RGB будет меняться в зависимости от уровня выходной мощности нагрузки:



    Версия
    		Светодиодная индикация
    		Выход (A)
    US
    		Green
    		[0A, 7. 5A)
    Yellow
    		[7.5A, 13.5A)
    Red
    		[13.5A, 15.5A )
    AU
    		Green
    		[0A, 5A)
    Yellow
    		[5A, 9A)
    Red
    		[9A, 10. 5A)
    EU
    		Green
    		[0A, 5A)
    Yellow
    		[5A, 9A)
    Red
    		[9A, 10.5A)

    Удаление Nano Switch из сети Z-Wave.

    Ваш Nano Switch может быть удален из вашей сети Z-Wave в любое время. Вам нужно будет использовать главный контроллер вашей сети Z-Wave. Чтобы перевести контроллер/шлюз Z-Wave в режим удаления, обратитесь к соответствующему разделу в руководстве по эксплуатации вашего контроллера.

    1. Переведите контроллер Z-Wave в режим удаления.

    2. Нажмите кнопку действия на нано-переключателе один раз или быстро переключите внешний ручной переключатель 3 раза подряд.

    3. Если Nano Switch был успешно удален из вашей сети Z-Wave, его светодиод RGB останется цветным градиентом. Если удаление было неудачным, светодиод RGB по-прежнему будет гореть (в соответствии с состоянием выходной нагрузки), повторите приведенные выше инструкции, начиная с шага 1.

    Дополнительные функции.

    Изменение режима внешнего переключателя/кнопки управления.

    Nano Switch можно управлять с помощью внешнего/ручного переключателя с 2 положениями (flip/flop), кнопки мгновенного действия или 3-позиционного переключателя. Чтобы автоматически определить и установить режим для соответствующего типа ручного переключателя, подключенного к Nano Switch, нажмите кнопку на ручном переключателе один раз и подождите 2 секунды, пока Nano Switch обнаружит тип ручного переключателя.

    Вы также можете установить режим внешнего коммутатора с помощью класса команд конфигурации.

    Параметр 120 [1 байт] (для S1) и параметр 121 [1 байт] (для S2) — это параметр, который устанавливает один из 3 различных режимов. Вы можете установить эту конфигурацию на:

    (0) Неизвестный режим

    (1) Режим переключения с двумя состояниями

    (2) Режим

    (4) Вход в режим автоматического обнаружения переключателя

    Совместимые внешние переключатели и варианты их использования.

    Наш Nano Switch в настоящее время поддерживает только 3 различных внешних настенных переключателя:

    1. Стандартный тумблер (2-ходовой / 3-ходовой / 4-ходовой)
      — Тумблер ВВЕРХ (высокое напряжение) — включение.
      — Toggle DOWN (низкое напряжение) — отключает.
    2. Кнопка мгновенного действия
      — Нажмите один раз — включение/выключение.
      — Нажмите и удерживайте в течение 20 секунд или более — сброс настроек Nano Switch.
    3. WallSwipe для Nano
      — Область касания — в зависимости от области, которую вы касаетесь, вы можете включать и выключать ее.
      — Жест смахнуть вверх — включить свет.
      — Жест смахивания вниз — выключить свет.

    Сенсорная панель управления.

    Как вы можете видеть, на поверхности Nano Switch есть контактный порт, этот порт используется для подключения сенсорной панели. Когда вы уже подключили его к Nano Switch, вы сможете напрямую управлять Nano Switch через сенсорную панель.

    Мониторинг энергопотребления.

    Коммутатор Aeotec Nano Switch может сообщать о потреблении энергии в ваттах или об потреблении энергии в кВт·ч на контрольную точку Z-Wave по запросу. Если эта функция поддерживается контрольными точками, потребление энергии будет отображаться в пользовательском интерфейсе контрольных точек. (Конкретные команды Z-Wave, поддерживающие мониторинг энергопотребления, относятся к классу команд счетчика. Автоматические отчеты отправляются в группу ассоциаций 1, которая настраивается с помощью класса команд ассоциаций.) Пожалуйста, обратитесь к руководству по эксплуатации этих контрольных точек для получения конкретных инструкций по мониторингу Нано переключатель.

    Примечание: Модель ZW139 Nano Switch не имеет возможности контроля энергопотребления. Модель ZW116 Nano Switch поддерживает функцию измерения энергии, и вы можете увидеть слова «с измерением энергии» на упаковочной коробке.

    Функция безопасности или отсутствия безопасности вашего Nano Switch в сети Z-Wave.

    Включая Nano Switch в качестве незащищенного устройства:

    Если вы хотите использовать Nano Switch в качестве незащищенного устройства в сети Z-Wave, нажмите кнопку действия один раз на Nano Switch при сопряжении его с вашим шлюз.

    При успешном включении зеленый светодиод загорится на 2 секунды, а затем вернется к постоянной индикации. При неудачном включении красный светодиод загорится на 2 секунды, а затем вернется к цветному градиенту.

    Включая Nano Switch в качестве безопасного устройства:

    Чтобы в полной мере воспользоваться преимуществами Nano Switch, вам понадобится Nano Switch в качестве устройства безопасности, которое использует зашифрованные сообщения для связи в вашей сети Z-wave. Требуется контроллер/шлюз с поддержкой безопасности (или контроллер Z-Wave Plus).

    1. Переведите контроллер Z-Wave Plus в режим сопряжения.

    2. Нажмите кнопку действия 2 раза в течение 1 секунды на Nano Switch, синий светодиод (индикация безопасности) начнет мигать, указывая на то, что Nano Switch входит в режим безопасного сопряжения.

    3.  Если коммутатор Nano Switch был успешно добавлен в вашу сеть Z-Wave, его светодиод RGB будет гореть непрерывно. Если сопряжение не удалось, красный светодиод загорится на 2 секунды, а затем останется цветной градиент, повторите инструкции выше

    из шага 1.

    Сбросьте настройки Nano Switch.

    Если на каком-то этапе ваш основной контроллер отсутствует или не работает, вы можете сбросить все настройки вашего Nano Switch до заводских значений по умолчанию.

    Для этого нажмите и удерживайте кнопку действия в течение 20 секунд, а затем отпустите ее. Теперь ваш Nano Switch будет сброшен к исходным настройкам, а зеленый светодиод будет гореть непрерывно в течение 2 секунд, а затем останется цветным градиентным статусом в качестве подтверждения.

    E V O L V E

    Новое поколение современных электроустановочных изделий, доступных в новейших цветах и ​​отделках …


    Широкий ассортимент декоративных выключателей и розеток для современных интерьеров. Включает в себя последние инновации BG, такие как возможность быстрой зарядки USB TYPE-C мощностью 30 Вт, розетки Wi-Fi Extender для усиления сигнала в вашем доме или офисе, а также современные сенсорные диммеры тонкой формы.

    Ассортимент E V O L V E включает в себя все необходимые электроустановочные изделия для домашнего и коммерческого применения. Все легко заменяется, когда нужно что-то освежить или украсить окружающее пространство.

    Single Light Switch

    20A 16AX, 2 Way

    (PCDMG12B)

    MATT Grey

    Double Light Switch
    20A 16AX, 2 Way
    (PCDMG42B)

    MATT Grey

    Trip Dirow Switch 42B)

    . Way
    (PCDMG43B)

    MATT GREY

    ОДИН -ПЕРЕКЛЮЧЕНИЕ СЕДЕЛИЧЕСКОГО СВЕТА

    20A 16AX

    (PCDMG13B)

    MATT GREY

    ОДИН ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ

    10A

    (PCDMG14B14B14B)

    10A

    (PCDMG14B14B14B14B14B14B)0005

    LED POWER INDICATOR SWITCH

    45A DOUBLE POLE

    (PCDMG74B)

    MATT GREY

    SINGLE LIGHT SWITCH
    20A 16AX, 2 WAY — WIDE ROCKER
    (PCDMG12WB)

    MATT GREY

    DOUBLE LIGHT SWITCH
    20A 16AX , 2 Way — Wide Rocker
    (PCDMG42WB)

    MATT Grey

    Переключатель изолятора вентилятора

    10A Тройной полюс

    (PCDMG15B)

    Matt Grey

    Одиночный коммутатор — светодиодный индикатор

    20. 0005

    (PCDMG31B)

    MATT GREY

    Блок соединения с коммутированным предохранителем

    13A с индикатором светодиодов мощности и гибкой выходом

    (PCDMG52B)

    MATT Grey

    UNSSHITED FULE Подключение

    13A.

    (PCDMG54B)

    Matt Grey

    Одиночный диммер (светодиод 200 Вт)
    Интеллектуальное следующий кромка — 2 -way over/off
    (PCDMG81B)

    MATT Grey

    (PCDMG81B)

    MATT Grey

    (PCDMG81B)0093 Двойной диммер (светодиод 200 Вт)
    Интеллектуальное преимущество — 2 -й протокол.

    Matt Grey

    Single Touch Dimmer Switch

    200 Вт — 2 -й второстепенный

    (PCDMGTDS1B)

    MATT Grey

    Double Touch Dimmer Switch

    200W — 2 -way Master

    (PCDMGTDMGTDM2BTDM2BTD.0005

    MATT GREY

    DOUBLE TOUCH DIMMER SWITCH

    200W — 2-WAY SECONDARY

    (PCDMGTDS2B)

    MATT GREY



    30W USB-C ‘FAST CHARGE’ DOUBLE SOCKET

    13A POWER SOCKET + 1X USB C и 1 порт USB A

    (PCDMG22UAC30B)

    СЕРЫЙ МАТОВЫЙ

    USB-разъем Fast Charge мощностью 30 Вт

    Мощная быстрая зарядка, позволяющая всегда оставаться на связи из самых полных диапазонов вариантов USB-зарядки на рынке. НОВАЯ USB-розетка BG 30 Вт — наша самая мощная, она выводит зарядку на новый уровень: она первая предлагает розетку со встроенными портами быстрой зарядки как для USB-C, так и для USB-A.



    Эти розетки идеально подходят для питания и эффективной зарядки больших устройств, таких как планшеты и ноутбуки, без необходимости использования громоздких адаптеров и без потери ценных розеток.

    ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ



    USB-разъем Wi-Fi Extender

    Устранение мертвых зон и расширение зоны покрытия Wi-Fi


     НОВЫЙ USB-разъем Wi-Fi Extender может помочь улучшить покрытие Wi-Fi по всему дому. Розетка работает со всеми беспроводными широкополосными маршрутизаторами и обеспечивает простую установку и настройку с помощью WPS (защищенная настройка Wi-Fi) в одно касание



    Изящный дизайн с различными вариантами отделки впишется в любой интерьер — подходит для жилых и коммерческих помещений. Подходит для компьютеров, планшетов, мобильных телефонов, игровых приставок и телевизоров. Удлинитель Wi-Fi идеально подходит для потоковой передачи музыки и видео или для онлайн-игр.

    Дополнительная информация

    Wi-Fi Extender Double Socket

    13A Socket + 1x USB (2.1a)

    (PCDMG22UWRB)

    Matt Grey

    ОДИНСКИЙ ПРОИЗВОДИТЕ0005

    13A SINGLE SWITCHED + 2 X USB (2.1A)

    (PCDMG21U2B)

    MATT GREY

    SINGLE POWER SOCKET

    SWITCHED 13A

    (PCDMG21B)

    MATT GREY

    DOUBLE POWER SOCKET

    13A SWITCHED

    (PCDMG22B)

    MATT GREY

    Двойной роз


    Ассортимент Euro-Module от BG представляет собой невероятно гибкий ассортимент пластин и взаимозаменяемых модулей, которые доступны в самых разных вариантах отделки и профилей. Этот диапазон включает широкий выбор модулей, включая ТВ, радио и спутниковое телевидение, телефон и данные, модули-заглушки, выключатели-карты, модули розеток и модули питания, которые доступны в черном, сером или белом цвете.

    Передние панели доступны в различных вариантах отделки и профилей, некоторые из которых разработаны специально для самых продаваемых линеек Nexus Metal и Flat Plate компании BG.

    MORE INFORMATION

    SINGLE EURO MODULE FRONT PLATE

    25 X 50 mm

    (PCDMGEMS1B)

    MATT GREY

    TWIN EURO MODULE FRONT PLATE

    50 X 50 mm

    (PCDMGEMS2B)

    MATT GREY

    QUADRUPLE EURO MODULE FRONT PLATE

    100 X 50 mm

    (PCDMGEMR4B)

    MATT GREY



    DATA SOCKET

    SINGLE RJ45

    (PCDMGRJ451B)

    MATT GREY

    SECONDARY TELEPHONE SOCKET

    SINGLE SECONDARY
    (PCDMGBTS1B)

    MATT GREY

    MASTER TELEPHONE SOCKET

    SINGLE MASTER

    (PCDMGBTM1B)

    MATT GREY





    DUAL VOLTAGE SHAVER SOCKET

    115/240V

    (PCDMG20B)

    MATT Grey

    Прямоугольный коммутатор

    45A Двойной полюс — со светодиодным индикатором

    (PCDMG72B)

    Matt Grey

    Aerial Socket — TV или FM 9005

    0005

    Коссовое подключение

    (PCDMG60B)

    Matt Grey

    ПРОДОЛОЖЕНИЯ ПРОДОЛОЖЕНИЯ

    Двойной полюс с индикаторами мощности LED

    (PCDMG70B).
