Как правильно соединять провода

В этой статье мы расскажем о том, как соединять провода между собой в квартире. Вопрос электропроводки очень актуален особенно для тех, кто решил самостоятельно делать ремонт. В основном людей интересует возможность и технология соединения проводов различных материалов и сечений между собой. Поговорим обо всем по-порядку.


СОДЕРЖАНИЕ:

  1. Можно ли соединять провода скруткой?
  2. Соединение одинаковых проводов
  3. Соединение проводов одного материала, но разного сечения
  4. Соединение алюминиевых и медных проводов разных сечений
  5. Соединительные колодки-защелки
  6. Как подсоединить люстру
  7. Важные замечания

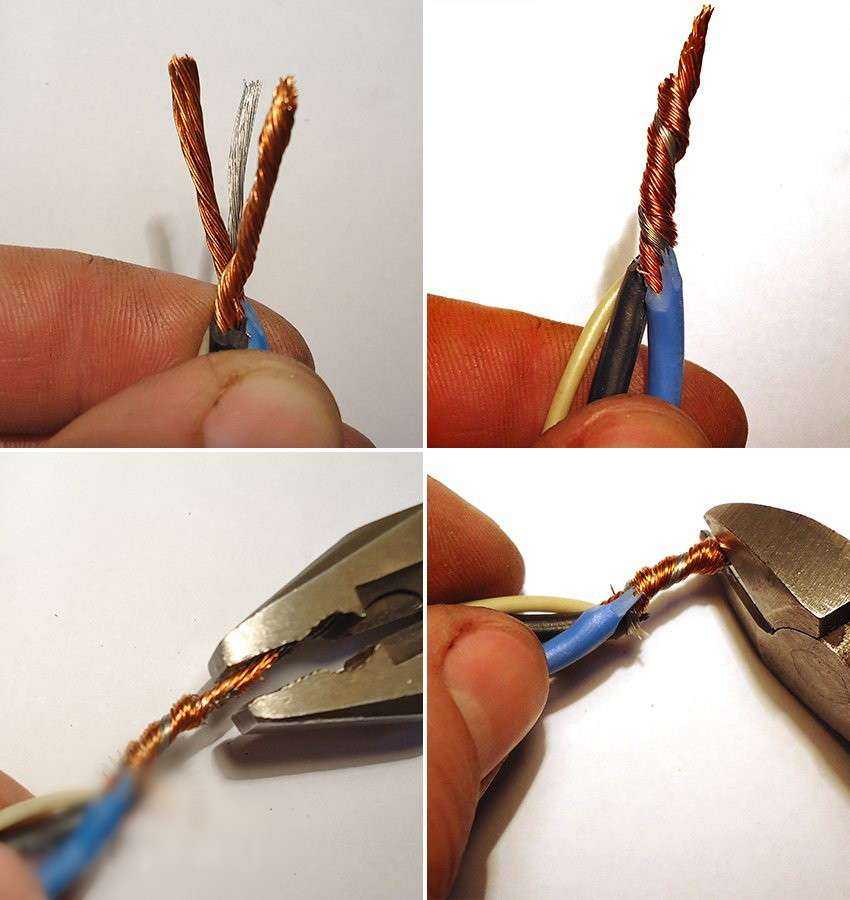

Можно ли соединять провода скруткой

Очень часто, особенно в старых домах, мы начинаем снимать старые обои, откручивать старые розетки, разбирать полуразвалившиеся соединительные коробки и что же мы видим: много скрученных между собой и обмотанных в изоляцию проводов:

Знаю, что много электриков до сих пор делают скрутку проводов именно таким образом и считают ее самой надежной. Однако, с точки зрения пожарной безопасности, ни один пожарник не одобрит электрические соединения в квартире, выполненные только методом скрутки.

Дело в том, что иногда приходится соединять между собой провода различных сечений и различных материалов, например, медные и алюминиевые провода. И вот именно для таких случаев скрутка неприемлема. Например, при одной и той же нагрузке в сети она будет по разному действовать на скрученные вместе толстый и тонкий провода, один из которых будет чувствовать себя хорошо, а другой будет нагреваться.

Как соединить провода одного материала и сечения

Как соединить провода одного материала и сечения между собой, например, медный с медным на 2,5 квадрата? Это самый простой случай, и здесь вполне может подойти скрутка:

Только вместо обычной изоляционной ленты в магазине продаются колпачки для скрутки:

Нужно взять колпачок и навинтить на скрутку:

Можно ли соединять провода разного сечения одного материала

Если, к примеру, Вам нужно соединить провода разного сечения (для одинакового сечения также годятся) и одного материала (медь или алюминий), то в этом случае хорошо подойдут специальные соединительные колодки, представленные ниже.

Они имеют разное число входов: на рисунке, соответственно: 2, 4, 6.

Т. е. это «как-бы» скрутка для 2, 3, 4, 5 или 6 проводов.

Причем, если Вам нужно соединить между собой 3 провода, то для этого можно воспользоваться колодкой, имеющей 4 или 6 входов:

Колодка просто плотно насаживается на провода:

Нужно понимать, что после соединения проводов таким способом, обратно из колодки их уже не вынуть. Поэтому, если Вы ни разу не пробовали работать с подобными приспособлениями, купите их несколько штук в магазине с запасом и потренируйтесь дома. Они стоят копейки.

Как соединить провода медь и алюминий

Когда у Вас наступает необходимость в соединении проводов из разных материалов (медь и алюминий), да еще и разных сечений, в этом случае Вам помогут колодки, у которых входы заполнены специальной пастой, препятствующей окислению:



Эти же колодки, конечно, подойдут и для проводов одинакового сечения и одинакового материала. Как и в предыдущем случае, если Вы уже насадили на них провода, то их будет уже не вынуть из колодок. Поэтому заранее продумывайте все Ваши соединения.

Соединительные колодки — защелки

Есть также соединительные колодки, которые позволят Вам соединить провода между собой, но, в случае Вашей ошибки, Вы можете отсоединить любой из присоединенных проводов. Это так называемые защелки:

У продавца в магазине для защелок нужно обязательно уточнять возможность соединения проводов разного материала и сечения.

Один из вариантов подключения проводов в люстре

Если Вам нужно подключать люстру, то одним из вариантов соединения проводов, выходящих из потолка с проводами, идущими от люстры, будет использование колодок, в которых фиксация соединения проводов происходит за счет винтов:

Для люстры вариант использования клемм типа wago, особенно если идущие из потолка провода короткие, будет не очень хорошим, поскольку, как уже было сказано, в этом случае провода уже не вынуть (например, понадобится поменять люстру или ее помыть) и придется их отрезать. В случае же клемм с винтовым соединением достаточно будет просто открутить крепящие винты и освободить провода.

Важные замечания по соединению проводов

Отметим важные моменты, касающиеся электрических проводов.

  1. Все скручиваемые между собой провода не должны болтаться где-то в воздухе! Они обязательно должны быть помещены в соединительную (распределительную коробку).
  2. Во всех соединениях проводов следите за тем, чтобы оголенные концы проводов были полностью спрятаны в соединительной колодке. Т. е. старайтесь сделать соединение так, чтобы после этого соединения невозможно было бы рукой добраться до оголенного конца провода.
  3. Не старайтесь достать провод из тех колодок, которые для этого не предназначены. Например, есть умельцы, которые и из клемм wago умудряются вынуть провода. Но я этого не рекомендую делать, поскольку такое изъятие всегда связано с деформацией провода. А это недопустимо, т. к. нагрузку в сети должны испытывать целые провода, а не полусломанные, которые могут привести к замыканиям.

На этом статья заканчивается. Мы с Вами подробно изучили вопрос того, как соединять провода в квартире. Теперь, при перемещении розетки с одного места на другое Вы без проблем сможете удлинить провода, проложив их в стене и сделав верное соединение.



3 простых способа соединить провода

В первую очередь вы должны понимать, что в разных условиях могут применяться различные типы соединений. И их выбор зависит от конкретно поставленной задачи.

Например, соединять провода малых сечений до 2,5мм2 в компактной распредкоробке, гораздо удобнее клеммниками или зажимами. А вот если речь идет о штробе или кабельном канале, то здесь уже на первое место выходят гильзы.

Рассмотрим три наиболее простых и одновременно надежных вида соединений.

Начнем с соединения типа СИЗ. Расшифровывается он как:

  • Соединительный
  • Изолирующий

По виду напоминает простой колпачок. Бывает разных цветов.

Причем каждый цвет означает принадлежность к конкретным сечениям жил.

В этот колпачок вставляются жилы и скручиваются между собой.

Как делать правильно, сначала скрутить жилы и после этого одеть колпачок или закручивать их непосредственно самим СИЗом, подробно рассматривается в статье “Колпачок СИЗ для скрутки проводов.”

В итоге, благодаря СИЗу у вас получается старая добрая скрутка, только сразу же защищенная и изолированная.

Вдобавок ко всему, с подпружиненным контактом, который не дает ей ослабнуть.

Кроме того, этот процесс можно слегка автоматизировать, применив насадку под СИЗы для шуруповерта. Об этом также рассказывается в вышеприведенной статье.

Следующий вид – это клеммники Wago. Они также бывают разных размеров, и под разное количество соединяемых проводов – два, три, пять, восемь.

Ими можно стыковать между собой как моножилы, так и многопроволочные провода.

Причем это можно реализовать как в разных типах Ваго, так и в одном единственном.

Для многопроволочных, у зажима должна быть защелка-флажок, которая в открытом состоянии без труда позволяет вставить провод и зажать его внутри после защелкивания.

Эти клеммники в домашней проводке по заявлению производителя спокойно выдерживают нагрузку до 24А (свет, розетки).

Попадаются отдельные компактные экземпляры и на 32А-41А.

Вот наиболее популярные типы зажимов Wago, их маркировка, характеристики и под какое сечение рассчитаны:

Серия 2273Серия 221-222Серия 243Серия 773Серия 224

Есть еще и промышленная серия под сечения кабелей до 95мм2. Клеммы у них действительно большие, но принцип работы практически такой же, что и у маленьких.

Когда замеряешь нагрузку на таких зажимах, с величиной тока более 200А, и при этом видишь, что ничего не горит и не греется, у многих пропадают сомнения в продукции Wago.

Если у вас зажимы Ваго оригинальные, а не китайская подделка, и при этом линия защищена автоматическим выключателем с правильно подобранной уставкой, то такой вид соединения по праву можно назвать самым простым, современным и удобным в монтаже.

Нарушите какое-либо из вышеприведенных условий и результат будет вполне закономерным.

Поэтому не нужно ставить wago на 24А и при этом защищать такую проводку автоматом на 25А. Контакт в этом случае при перегрузке у вас выгорит.

Всегда правильно подбирайте именно клеммники ваго.

Автоматы, как правило, у вас уже стоят, и защищают они в первую очередь электропроводку, а не нагрузку и конечного потребителя.

Также есть достаточно старый вид соединения, типа клеммных колодок. ЗВИ – зажим винтовой изолированный.

С виду это очень простое винтовое подключение проводов между собой. Опять же бывает под разные сечения и разнообразных форм.

Вот их технические характеристики (ток, сечение, размеры, крутящий момент винтов):

Однако ЗВИ имеет ряд существенных недостатков, из-за которых его нельзя назвать самым удачным и надежным соединением.

В основном таким способом можно соединить только два провода друг с другом. Если конечно специально не выбирать большие колодки и не пихать туда по несколько жил. Что делать не рекомендуется.

Такое винтовое подключение хорошо подходит для моножил, а вот для многопроволочных гибких проводов – нет.

Для гибких проводов вам придется их прессовать наконечниками НШВИ и нести дополнительные затраты.

В сети можно найти видеоролики, где в качестве эксперимента микроомметром замеряются переходные сопротивления на разных типах соединений.

Удивительно, но наименьшее значение получается у винтовых зажимов.

Но не следует забывать, что этот эксперимент относится к “свежим контактам”. А попробуйте сделать такие же замеры через год или два интенсивной эксплуатации. Результаты будут совершенно другими.

Соединение меди и алюминия

Зачастую попадается ситуация, когда необходимо соединить медный проводник с алюминиевым. Так как химические свойства меди и алюминия разные, то прямой контакт между ними, при доступе кислорода приводит к окислению. Нередко даже медные контакты на автоматических выключателях подвержены такому явлению.

Образуется оксидная пленка, возрастает сопротивление, происходит нагрев. Здесь рекомендуется применять 3 варианта, чтобы этого избежать:

  • болт + гайка со стальными шайбами

Они убирают прямой контакт между алюминием и медью. Связь происходит через сталь.

  • специальные клеммники Wago с пастой

Контакты разведены между собой по отдельным ячейкам, плюс паста предотвращает доступ воздуха и не дает развиваться процессу окисления.

  • использование медно-алюминиевых переходных гильз ГМА

Гильзы

Третий простой способ соединения проводников это опрессовка гильзами.

Для стыковки медных проводов чаще всего применяют гильзы ГМЛ. Расшифровывается как:

  • Гильза
  • Медная
  • Луженная



Для соединения чисто алюминиевых – ГА (гильза алюминиевая):

Для перехода с меди на алюминий специальные переходные ГАМ:

Что из себя представляет способ опрессовки? Все достаточно просто. Берете два проводника, зачищаете на необходимое расстояние.

После этого с каждой стороны гильзы проводники вставляются во внутрь, и все это дело обжимается пресс-клещами.

При очевидной простоте, есть в этой процедуре несколько правил и нюансов, при не соблюдении которых можно легко испортить, казалось бы, надежный контакт. Читайте об этих ошибках и правилах как их избежать в статьях ”5 правил опрессовки” и ”Обжим изолированных наконечников, гильз и клемм”.

Для работы с проводниками больших сечений 35мм2-240мм2 используется гидравлический пресс.

До сечений 35мм2 можно применять и механический с большим размахом ручек.

Гильзу нужно обжимать от двух до четырех раз, в зависимости от сечения провода и длины трубки.

Самое важное в этой работе – это правильно подобрать размер гильзы.

Например при соединении моножил, гильзу обычно берут на размер меньшего сечения.

А еще таким образом можно соединить в одной точке одновременно несколько проводников. При этом будет использована всего одна гильза.

Главное полностью заполнить ее внутренне пространство. Если вы обжимаете одновременно три проводника, и у вас внутри остались еще пустоты, то нужно это свободное пространство ”забить” дополнительными кусочками того же провода, либо проводниками меньшего сечения.

Только после этого можно прессовать.

После обжатия такое соединение требуется заизолировать. Удобнее всего это сделать термоусаживаемой трубкой ТУТ.

Есть трубки с клеевой основой. При нагреве такой клей вытекает наружу и обеспечивает герметичность соединения.

Изолирование при помощи термотрубки также довольно простой процесс. При отсутствии газовой горелки или фена, для малых сечений достаточно даже зажигалки.

Опрессовка гильзованием является одним из самых универсальных и надежных соединений, особенно при необходимости наращивания кабеля, в том числе вводного.

Изоляция при этом получается практически равноценной основной, при использовании еще и внешней трубки ТУТ в качестве кожуха.

Безусловно ни СИЗы, ни Wago, вы для этих целей использовать не будете, а вот гильзы ГМЛ – самое оно! При этом все выходит компактно и легко уменьшается хоть в штробе, хоть в кабельном канале.

Сварка и пайка

Помимо всех вышеприведенных способов соединения есть еще два вида, которые опытные электрики по праву считают самыми надежными.

  • электрическая сварка
  • пайка проводов

Однако такой вид стыковки никак нельзя отнести к простым. Он требует наличия специального оборудования, которого даже у 90% электриков зачастую нет в наличии.

Да и не всегда даже с его помощью можно соединить алюминиевый моножильный провод с гибким медным многопроволочным. Кроме того, вы навсегда оказываетесь привязаны к розетке или удлинителю.

А если поблизости вообще нет ни напряжения, ни генератора? Подробнее

При этом элементарные пресс-клещи наоборот, у 90% эл.монтажников как раз таки присутствуют. Не обязательно для этого приобретать самые дорогие и навороченные.

Например, аккумуляторные. Удобно конечно, ходи и только кнопочку нажимай.

Со своей задачей опрессовки хорошо справляются и китайские собратья. Причем весь процесс по времени занимает не более 1 минуты.

Как соединить провода 6 разными способами

Полное видео смотрите на моем канале YouTube!

Независимо от того, над каким проектом вы работаете, вам рано или поздно придется соединить несколько проводов.

Существует несколько различных способов подключения небольших проводов. Некоторым требуется лишь немного клейкой ленты, а для других вам понадобятся специальные инструменты. Давайте рассмотрим шесть разных способов, один из которых позволяет в дальнейшем легко отсоединить провода.

Внимание: не подключайте провода сетевого напряжения (120/240 В) любым из этих способов!

Прежде чем вы сможете соединить провода вместе, вы должны сначала снять экран. Если вы делаете это только один или два раза в год, любая острая кромка подойдет. На самом деле я использовал канцелярский нож, чтобы зачистить сотни кабелей, но вам нужно быть осторожным, и это занимает много времени.

Оглядываясь назад, я очень сожалею, что не купил инструмент для зачистки проводов раньше. Я все думал про себя, что это последний раз, когда мне придется зачищать кабели вручную, так что не нужно тратить деньги. Но потом появилось что-то еще, а потом еще что-то и еще, и это просто никогда не кончалось. Сделайте себе одолжение и просто купите один прямо сейчас. Они не такие дорогие, и даже более дешевые работают лучше, чем резать пальцы.

Далее, наличие чего-то, что держит провода на месте, также значительно облегчит вашу работу. Подойдет все, что может удерживать провод, даже два пустых бумажных рулона. Просто вырежьте канавку, и все готово.

Конечно, вы также можете распечатать один из множества таких держателей на 3D-принтере.

Естественно, если вы будете делать это часто, вам лучше всего подойдет подходящая подставка для пайки. Вам не нужно тратить на это много денег. Тот, что у меня есть, стоил менее 10 евро и даже поставляется с увеличительным стеклом и встроенным светом.

Наконец, если вам нужно соединить провода на месте, я бы порекомендовал распечатать этот ручной держатель. Это будет особенно полезно для соединения проводов, которые уже являются частью чего-либо, и вы не можете легко их удалить.

Соедините все вместе

Первый метод быстрый и простой, но я бы не стал использовать его ни для чего, кроме как для очень краткосрочного решения, пока вы не сможете установить лучшее соединение. Начните с скручивания проволочных прядей как можно туже.

В завершение наклейте изоляционную ленту вокруг скрученной части для изоляции. Лента также обеспечит некоторую прочность, удерживая два провода вместе.

Пайка

Намного лучше спаять провода вместе. Скрутите пряди, как и раньше, используйте что-нибудь, чтобы зафиксировать их на месте, и используйте паяльник. Самый простой способ — использовать плоский наконечник, который затем помещается под провода. Это обеспечит достаточный нагрев проводов и хорошее соединение с припоем. Не прижимайте припой к железу, чтобы расплавить его, а только касайтесь проводов.

В качестве изоляции можно использовать изоленту или купить специальные термоусадочные трубки. Просто поместите его вокруг места соединения и используйте термофен. Трубка усадит и изолирует провода, а также скрепит их.

Пайка и герметизация разъемов

Следующий метод представляет собой комбинацию предыдущего. Вы можете использовать такие трубки, которые называются соединителями для пайки и уплотнения.

Просто поместите его вокруг места соединения и нагрейте. Припой в середине должен плавиться и течь по проводам, а трубка должна сжиматься и держать все на месте.

Простое и эффективное решение, но коннекторы немного дороже. Этот метод фактически использовался во время Второй мировой войны для быстрого ремонта оборванных проводов в полевых условиях.

Вставные соединители для проводов

Используя вставные соединители для проводов, достаточно просто вставить оба провода, и готово.

Конечно, если вы используете многожильный провод, вам придется обжать коннектор на одном конце, чтобы в него можно было вставить что-то прочное.

Вероятно, это лучший вариант, если вам нужно соединить несколько проводов. сразу, так как вы можете купить коннекторы с более чем двумя слотами.

Разъемы Dupont

Возможно, вы уже знакомы с разъемами Dupont, поскольку они используются во многих электронных устройствах, в том числе в Arduino и ПК. Они отлично подходят для быстрого соединения вещей. Они также идеально подходят для замены различных деталей, так как вы можете заменить что угодно за считанные секунды.

Недостатком является то, что они сложнее в сборке и требуют специальных инструментов и соединителей. Вам нужно будет купить разъемы «папа» и «мама», а также пластиковые корпуса и специальный инструмент для обжима.

Корпуса имеют разное количество пазов, что упрощает одновременное подключение нескольких проводов.

Наконец, вам также понадобится специальный обжимной инструмент, который подходит для разъемов Dupont.

К сожалению, обычные обжимные клещи (справа на фото ниже) имеют другие матрицы, которые обычно не подходят для разъемов Dupont, поэтому вам придется купить специальный обжимной инструмент Dupont.

Вентилятор на моем принтере — отличный пример того, когда вы должны использовать разъем Dupont. Если он когда-нибудь выйдет из строя, я могу легко заменить его в будущем.

Соединители для быстрого сращивания

Последний метод быстрый и простой, и вам даже не нужно использовать какие-либо инструменты. Вы просто вставляете провода с обоих концов, не разрезая изоляцию, и вдавливаете контакты. Он прорежет экран в провод и создаст электрическое соединение.

Конечно, нет ничего идеального. Эти разъемы не совсем дешевые, и они «повреждают» провод после подключения. Если вы хотите снова использовать их на том же проводе, вам придется сначала отрезать конец. Если провод изначально был коротким, возможно, вам его не хватило.

Разъем

— Могу ли я соединить три провода с помощью винтового зажима?

спросил

Изменено
3 года, 9 месяцев назад

Просмотрено
22к раз

\$\начало группы\$

Я часто использую винтовые клеммы, как показано ниже, для полувременных установок (например, в лаборатории)

Однако мне часто нужно соединить три провода вместе, так что в итоге я сжимаю два провода с одной стороны разъема и один с другой. Но это не похоже на лучший способ сделать это — что мне здесь делать?

  • соединитель

\$\конечная группа\$

2

\$\начало группы\$

Вы можете приобрести клеммные колодки — барьерные колодки, которые имеют винтовые клеммы, позволяющие подключить 3 провода с одной стороны, а затем использовать перемычку для подключения 3 проводов на другой стороне к 1 проводу

https://www.digikey.com/products/en/connectors-interconnects/terminal-blocks-barrier-blocks/368?k=terminal%20block

У этого есть 4 винта, закороченных через барьер, например .
https://www.digikey.com/product-detail/en/molex/0387700104/WM5761-ND/362488

Вы также можете приобрести перемычки для соединения винтов.

https://www.digikey.com/products/en/connectors-interconnects/terminal-blocks-accessories-jumpers/385?k=barrier%20block%20jumper

Вот один пример

\$\конечная группа\$

\$\начало группы\$

Подсоединение нескольких проводов к одной стороне разъема — это то, что делают все.

Это означает, что может быть немного сложно ввести все провода одновременно на нужную глубину.

С многожильными проводами редко возникают проблемы. Скручивание их вместе перед тем, как вставить, может помочь с выравниванием.

В случае одножильных проволок возможна конфигурация «нескольких» проволок, при которой одна из проволок остается не зажатой должным образом, если другие образуют устойчивое расположение и воспринимают силу зажима винта как дугу. Помните об этом как о механизме отказа, на который следует обратить внимание.

Если вам действительно нужна схема с одним проводом на винт, то вы можете постоянно соединять «заднюю часть» нескольких разъемов и использовать по одному проводу для каждого из них спереди.

\$\конечная группа\$

1

\$\начало группы\$

Я полагаю, что вопрос субъективен в отношении того, что лучший , но имхо принятый ранее принятый ответ смехотворно дорог.

Последний принятый ответ, привинчивание клемм, привинчивание проводов под головки винтов, которые мне всегда казались утомительными. И не вижу большой разницы между этими винтовыми клеммами и винтовыми клеммами в вопросе OP

(я знаю, что мое мнение принадлежит комментарию, но у меня нет баллов)

Самый простой, поэтому я считаю лучший ответ это просто крутить проволочные гайки. Они бывают разных размеров и являются самым дешевым и, возможно, самым быстрым решением для «временной установки» 9.0005

\$\конечная группа\$

1

\$\начало группы\$

Но это не лучший способ — что мне здесь делать?

Это не лучший способ. правильный путь к клеммным колодкам. Они часто могут быть связаны с перемычками. Например, вот эти вставные варианты от phoenix (без шурупов).

Если эти причудливые клеммные колодки слишком дороги, что часто и бывает, то можно использовать и обычные винтовые клеммы. Например, с двойными наконечниками.

Зажим три в одном обычно избегают. Но для временных установок это может работать просто отлично.

Для быстрой настройки могу порекомендовать эти блоки (Wago 222), они поддерживают одножильный и многожильный провод, легко подключаются/отсоединяются. Легко доступны в вашем местном хозяйственном магазине, и не дорого.

\$\конечная группа\$

\$\начало группы\$

Возможно, вам удастся просто скрутить провода и вставить их в винтовую клемму. Если вы хотите сделать это правильно: используйте наконечники. Вы можете скрутить два провода вместе и надеть на него двойные наконечники, а затем поместить его в винтовую клемму. Сделайте то же самое с одним проводом и обычным наконечником на другой стороне винтовой клеммы.
