Как спаять провода в распределительной коробке: Соединение проводов в распредкоробке методом пайки своими руками

Соединение проводов в распредкоробке методом пайки своими руками

Когда нужно соединить медные провода в распределительной коробке, я делаю скрутки и пропаиваю их. Однако в
настоящий момент ходит много споров о надежности: кто-то утверждает о надежнейшем пропаянном соединении,
а кто-то ругает пайку и рекомендует пружинные клеммники. Стоит заметить, что сторонники паяльника — бывалые,
советской закалки электрики.

Сегодня мы не будем выяснять что лучше — на мой взгляд, объективной оценкой качества соединений будет
сравнительный тест на экстремальных токах, возможно в будущем мы проведем подобный тест. Но сейчас поговорим
о том, как скручивать провода в распаечных коробках и собственно их пропаивать.

Хочется заметить: несмотря на то, что процесс немудреный и его несложно освоить, выполнять его нужно с
тщательностью и аккуратностью. Ведь все возгорания, как правило, от плохого контакта в тех или иных местах.

Инструмент

Для выполнения всех операций нам понадобится следующий инструмент:

Паяльник 100-150 Вт с медным жалом. Обычный, без наворотов в виде несгораемого жала и прочего. Жало может
быть прямым или изогнутым.

Также нам понадобятся бокорезы (кусачки), плоскогубцы (пассатижи) и строительный нож. При работе с толстыми
скрутками, где например будут присутствовать жилы 4 мм², понадобятся дополнительные плоскогубцы.

К необязательному инструменту можно отнести клещи для снятия изоляции: обойтись можно и без них, однако с этим
инструментом дела идут быстрее.

Выбор припоя

Выбрать подходящий припой для пайки скруток — это самый ответственный момент. От припоя зависит конечный результат.
В процессе использования разных марок припоя, я пытался выявить закономерность между качеством пайки и процентном
содержании олова. Однако таковой зависимости обнаружить не удалось.

Единственное, что можно утверждать с полной уверенностью — припой обязательно должен быть с флюсом внутри. Это и не
удивительно: метод пайки не предусматривает обязательное нанесение флюса на скрутки, а флюс необходим.

Удобнее всего использовать припой в проволоке толщиной 1мм или около того. Продается он в катушках или пластиковых тубах.

По-большому счету, выбирать припой придется методом проб и ошибок, иного метода я не вижу. Ну и приведу несколько примеров
припоев нескольких производителей:

Этот припой хорошо подходит для пайки скруток. А тот, что ниже, лучше не брать — тонкие скрутки из 2-х проводов 1,5 мм²
он хорошо спаяет, но скрутки толще он только испортит.

Вот еще достаточно неплохой припой REXANT:

При первом выборе припоя, самым лучшим вариантом будет покупка небольшой тубы на пробу. Ну и запоминать,
какие из купленных марок паяли хорошо, а какие плохо. Собственно вот такая нехитрая наука.

Помимо припоя хорошо иметь под рукой очиститель — обычный спирт. Многие медные жилы, даже новые,
покрыты слоями окислов или иными налетами, которые затрудняют пайку.

Хорошим вариантом очистителя является флюс «ТАГС» — он превосходно очищает поверхность медных жил и в добавок
помогает процессу пайки.

Скрутка проводов

Итак, все провода зачищаются от общей изоляции, защищающей весь кабель. Для каждой отдельной жилы берется
длина на скрутку плюс небольшой запас — основание скрутки должно быть скручено жилами с изоляцией. Вообще,
нужно стремиться уложить в коробку лишние сантиметры проводов на всякий случай.

Совет: старайтесь всегда поместить в распаечную коробку побольше запаса проводов, даже с учетом уже сделанных
скруток. Возможно когда-то в будущем сюда будут добавляться новые линии или производиться какой-либо ремонт.
Хорошим тоном будет предусмотреть ремонтопригодность коробок, даже если вы уверены в надежности и качестве
своих работ.

Для самих скруток жилы зачищаются сантиметров на 10 — после скручивания лишнее откусится бокорезами. Конечная
длинна скрутки оголенных проводов должна быть не менее 4 см. Если монтаж производится в просторных
распредкоробках, длину скруток можно увеличить до 7-8 см. Главное чтобы скрутки поместились в коробку без
изгибов.

Но это я забежал немного вперед: перед скруткой оголенных жил необходимо хорошенько их протереть тряпочкой,
смоченной в спирте или флюсе ТАГС. После обработки поверхность меди должна иметь однородный желтый цвет без
темных участков — только тогда можно производить скручивание. Если жилы покрыты слишком толстым окислом, то
перед протиранием их можно обработать мелкой шкуркой.

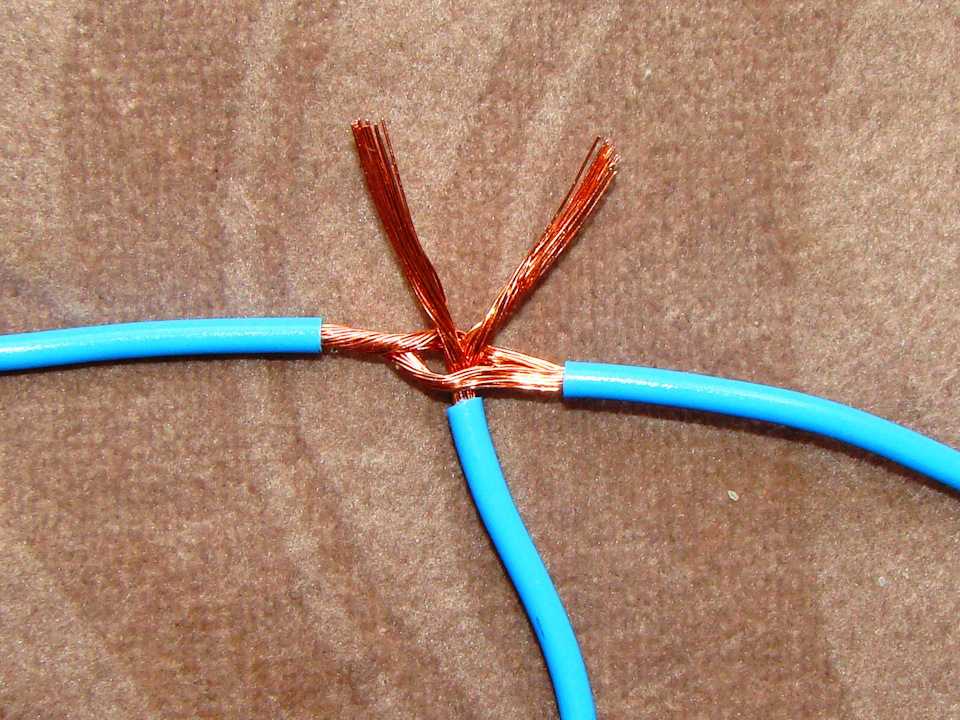

Когда среди скручиваемых проводов присутствуют мягкие, многожильные проводники, то их следует с особой
тщательностью очищать от окислов.

Скрутка производится плоскогубцами так, чтобы несколько сантиметров с изоляцией так же стали частью скрутки.
Закручивать следует с достаточным усилием, однако нужно не перестараться и не порвать ни одной жилы. Здесь
рекомендуется предварительно потренироваться на пробных скрутках и «почувствовать» материал.

При скручивании большого количества жил или когда сечение жил большое (4 мм² например), основание скрутки
нужно придерживать дополнительными плоскогубцами.

Когда скрутки закручены, их нужно укоротить бокорезами до необходимой нам длинны. Короче 4 см. не рекомендуется.

Распаечная коробка скручена, можно приступать к пропаиванию.

Пайка

Пока разогревается паяльник, нужно «нанести» припой на скрутки. Для этого проволоку припоя наматывают на каждую
скрутку с шагом 1-3 мм. Шаг намотки зависит от общей толщины всех скрученных проводов и находится экспериментально.
Наматывать припой следует в натяг, чтобы он как можно плотнее прилегал к медной поверхности.

Если в скрутке присутствуют многожильные проводники, то припоя следует наматывать больше, чем обычно. Многожильные
провода требуют гораздо большего количества олова — нужно учитывать количество гибких проводников в общем объеме.

Разогретым паяльником касаемся края скрутки и ждем, пока припой не расплавится. При плавлении припоя ведем паяльник к
основанию — припой должен оплавляться раньше, чем паяльник достигнет точки его расплавления. Ключевой момент: паяльник
нагревает металл, а металл в свою очередь расплавляет припой. К слову: сосвем необязательно вести паяльник от края к
основанию скрутки, можно и наоборот — от основания к краю.

Припой должен заполнить все пустоты между проводниками и пропаять всю скрутку. Визуально — из всех месть соприкосновения
жил друг с другом должен быть виден припой. Мелкие скрутки покрываются припоем полностью, а те что покрупнее — припой
заполняет места соприкосновения жил.

Расплавленный припой обязательно будет капать вниз, поэтому нужно принять все необходимые меры защиты, как себя, так и
окружающего пространства.

Если есть сомнения в том, что припой заполнил все труднодоступные места, то пайку можно повторить заново. Для этого
нужно хорошо протереть место пайки спиртом или ТАГС-ом, намотать припой и все повторить. В таких ситуациях сразу
проявляется качество припоя: «дерьмовым» так и не получится пропаять со второго раза.

После пайки скрутки готовы к изоляции, их можно «укутывать» изолентой или термоусадочной трубкой. Так как мы не использовали
паяльной кислоты или иных агрессивных флюсов, промывать места пайки нет необходимости. Во время укладки на свои места нужно
избегать изгиба пропаянных мест.

В заключение хочется сказать, что пайка соединений в коробках — дело достаточно простое. Однако придется сначала немного
потренироваться и возможно, перепробовать несколько разных припоев.

Смотрите также другие статьи

медные провода, скрутка, инструмент и припой

Все без исключения электромонтажные схемы предусматривают наличие разветвления и соединения кабелей и проводов. Для этого требуется дополнительно устанавливать распределительную коробку, которую изготавливают из металла или полимерных материалов. Однако установить конструкцию недостаточно, важно знать технологию пайки скруток проводов в распредкоробке.

Содержание

1. Для чего нужны распределительные коробки
2. Общие правила коммутации
3. Преимущества пайки в сравнении с другими способами соединения
4. Пайка проводов
5. Выбор мощности паяльника
6. Тип припоя
7. Защита места пайки от окисления
8. Технология пайки и лужения
9. Пайка с помощью горелки и тигля
10. Меры предосторожности

Для чего нужны распределительные коробки

Коробка для коммутации проводов

Необходимость использования распределительных коробок не должна вызывать сомнений. Чтобы в этом убедиться, следует ознакомиться с предостережениями специалистов:

• Пренебрежение монтажом конструкции – нарушение правил, изложенных на нормативных документах.
• Соблюдение пожарной безопасности. Благодаря РК существенно сокращается вероятность коротких замыканий и пожара, обусловлено это герметичностью конструкции.
• Монтаж устройства отнимет немало времени, зато в будущем модернизировать, обслуживать, ремонтировать и наращивать провода будет значительно проще. Например, если потребуется установить дополнительную розетку или выключатель, нужные провода удастся вывести именно из распределительной коробки.

В общем, монтаж распределительной коробки обязателен. Технология установки проста, сложность может возникнуть при соединении проводов.

Общие правила коммутации

Реализация метода пайки напоминает сварочные работы, только используется обыкновенный паяльник, а не инверторный аппарат с электродами. Перед скруткой жилы нужно залудить. Для этого разогревается паяльник, погружается в канифоль и проводит по зачищенным от изоляции местам несколько раз до появления рыжеватого оттенка.

Для качественного выполнения работ нужно предварительно проверить жало паяльника. Важно, чтобы оно было чистым. Если поверхность неровная, на ней скопились загрязнения, сделать качественный припой будет невозможно. Загрязнения удаляются с помощью напильника, далее его конец повторно лудится.

Преимущества пайки в сравнении с другими способами соединения

Инструмент для снятия изоляции с проводов – стриппер

Существует несколько способов соединения проводов в распределительной коробке, однако минимальным переходным сопротивлением и монолитным соединением отличается только пайка и сварка. Спаять провода в домашних условиях может каждый желающий. Для сварки потребуется опыт и наличие специального сварочного аппарата.

Для проведения работ потребуется следующий набор инструментов:

• флюс;
• нож, предназначенный для удаления изоляционного материала;
• припой;
• бокорезы;
• паяльник;
• плоскогубцы или пассатижи;
• наждачная бумага.

Предварительно не подготовив весь необходимый инструмент и расходные материалы, приступать к работе нельзя.

Пайка проводов

Снятие изоляции с провода

Лужение и пайка кабелей в распределительной коробке проводится в несколько этапов.

1. Удаление изоляционного слоя.
2. Зачистка проводов до появления характерного блеска металла.
3. Облуживание.
4. Скрутка.
5. Пайка.
6. Изолирование.

Прежде чем приступать к соединению токопроводящих жил, нужно проанализировать, какая длина потребуется. Провода обрезают так, чтобы при пайке концы были расположены снаружи распределительной коробки. По окончании работ их укладывают любым желаемым способом.

Пайка проводов в распределительной коробке запрещена в натяг. Запас в данном случае также неуместен.

Для удаления изоляционного слоя используется специальный инструмент – стриппер или острый нож. Работая с острым ножом, движения должны напоминать обстругивание карандаша. Запрещено подрезать изоляционный слой пассатижами или бокорезами, нельзя делать круговые надрезы. Поперечные повреждения в ближайшем будущем станут причиной обрыва.

Для провода, предназначенного для пайки, зачистка колеблется в пределах 1,5-3 см. Количество витков – не менее 2.

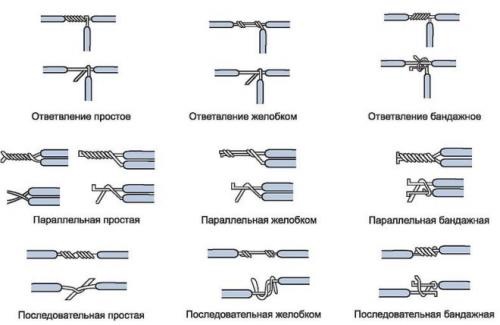

Основные виды соединения проводов под пайку

Провода перед пайкой тщательно зачищают и лудят, чтобы на поверхности жил не появились окислы, препятствующие нормальной проводимости и увеличивающие сопротивление. Уже облуженные проводники скручиваются с помощью плоскогубцев или пассатижей.

Пайка скрутки медных проводов в коробке имеет аналогичный алгоритм. Скрутка должна быть плотной, но при этом не натянутой, иначе концы токопроводящих жил могут попросту обломаться.

В завершение скрученные провода спаивают паяльником таким образом, чтобы со всех сторон спайка была покрыта равномерным слоем. Качество работы всецело зависит от того, насколько качественно были зачищены концы.

Выбор мощности паяльника

Для качественного выполнения работ требуется использовать довольно мощные паяльники, не менее 65 Вт. Особенно это важно при работе с медными проводами, поскольку медь – хороший проводник тепла, следовательно, отводит тепло от места спайки. Если мощности устройства недостаточно, это может привести к «холодной пайке» — припой покрывает спаиваемую область неравномерно, прочность будет низкой.

Устройство должно оптимально прогревать место в течение 1 минуты и не более, поверхность припоя по окончании работ должна быть гладкой, иметь равномерный блеск.

Тип припоя

Существует большое разнообразие припоев, основные из них перечислены в таблице.

Марка припоя	Состав (%)	Прочность при растяжении (кг/мм)	Температура плавления	Применение
ПОС-30	Свинец – 70 Олово – 30	3,2	266	Для пайки и лужения деталей, изготовленных из стали, меди и их сплавов
ПОС-40	Свинец — 60 Олово – 40	3,8	238	Для пайки и лужения контактов и деталей в радиоаппаратуре, изготовленных из оцинкованной стали
ПОС-90	Свинец – 10 Олово – 90	4,9	220	Для пайки и лужения медицинских инструментов и металлической посуды
ПОС-61М	Медь – 2 Свинец – 37 Олово – 61	4,5	192	Для пайки и лужения печатных проводников и медных проводов
ПОС-61 (третник)	Свинец – 39 Олово – 61	4,3	190	Для лужения и пайки токоведущих частей, изготовленных из бронзы, латуни и меди с герметичными швами
ПОСВ-33	Висмут – 33,3 Свинец – 33,3 Олово – 33,3	—	130	Для пайки деталей, изготовленных из константана, латуни и меди с герметичным швом
ПОСВ-50 (Сплав Розе)	Висмут – 50 Свинец – 25 Олово – 50	—	94	Для обработки деталей, которые восприимчивы к перегреву
Сплав д Арсе	Висмут – 45,3 Свинец – 45,1 Олово – 6,9	—	79	Для производства предохранителей, лужений и пайки деталей восприимчивых к перегреву
Сплав Вуда	Кадмий – 12,5 Висмут – 50 Свинец – 25 Олово – 12,5	—	68,5	Важная особенность – токсичен. Предназначен для изготовления предохранителей, лужения и пайки деталей, восприимчивых к термическому воздействию

Последние три марки обладают низкой температурой плавления и невысокой прочностью сплава.

Защита места пайки от окисления

Флюс для пайки

Для защиты места пайки от окисления кислородом используется флюс. При работе с медью чаще всего применяются:

• Канифоль, в ее состав входит только сосновая канифоль.
• ЛТИ-120 включает в себя триэтаноламин (1-2%), солянокислый анилин (3-7%), этиловый спирт (66-73%), канифоль (20-25%).
• В состав спиртоканифоли входит этиловый спирт (60-70%) и канифоль (30-40%).

Самый простой, бюджетный и при этом распространенный вариант флюса – обычная канифоль. Единственная трудность, которая может возникнуть при работе с веществом – твердое агрегатное состояние.

Технология пайки и лужения

Простой способ лужения

Приступая к пайке или лужению проводов, важно последние разместить горизонтально таким образом, чтобы жало паяльника беспрепятственно касалось всех сторон. Некоторые «специалисты» рекомендуют размещать токопроводящие жилы вертикально, но делать это не стоит, поскольку капли припоя могут начать растекаться.

Перед облуживанием провода нагревают паяльником и параллельно касаются места нагрева кусочком канифоли до тех пор, пока она не начнет плавиться. Если используется жидкий флюс, его наносят предварительно еще до начала нагрева. После лужения провода скручиваются.

Технология пайки немного отличается, поскольку здесь требуется большее количество припоя. На токопроводящие жилы наносится флюс и паяльником прогревается до равномерного распределения расплавленной капли. В случае необходимости процедуру можно повторить.

Пайка с помощью горелки и тигля

Приспособление для спайки проводов

Если предстоит большой фронт работ, целесообразно использовать тигли, представляющие собой полый металлический цилиндр, оснащенный ручкой для заполнения расплавленным припоем. Это устройство может нагреваться с помощью газовой горелки или же применяться в качестве насадки на мощный паяльник.

Емкость вмещает в себя небольшое количество расплавленного припоя, пока он застывает, человек успевает сделать несколько скруток.

Меры предосторожности

Во время выполнения работ следует проявлять осторожность, поскольку расплавленный припой может оставить сильные ожоги при попадании на кожные покровы. Во всех марках припоев содержится свинец, пары которого токсичны для человека. Чтобы предотвратить отравление, работать нужно в респираторе.

При пайке проводов запрещается применять кислотосодержащие активные флюсы, поскольку после завершения работ они требуют полного удаления. Остатки флюса оказывают разрушающее действие на все материалы, особенно для меди агрессивны паяльная кислота и хлористый цинк.

В целом работа не должна вызвать сложностей, главное заранее ознакомиться с технологией выполнения, подготовить весь расходный материал и инструментарий.

электрические — Могу ли я припаять 12/2 Romex, чтобы удлинить провод на 5 футов?

спросил
3 года 9 месяцев назад

Изменено
3 года, 9 месяцев назад

Просмотрено
7к раз

Я уверен, что это будет раскритиковано богами кода, но БЕЗОПАСНО ли припаивать провода к кабелю Romex для его удлинения? Очевидно, я бы заземлил цепь как обычно, просто пытаясь избежать другой распределительной коробки. Буду ли я термоусаживать каждый отдельный провод, а затем и внешнюю оболочку? Спасибо за любой совет

• электрика
• пайка

5

Они производят комплекты для сращивания Romex, которые утверждают, что они разрешены для ремонта внутри готовой стены без распределительных коробок. Пайка — это абсолютно неправильный способ, и обычные проволочные гайки его не перережут. Вам нужна механическая застежка, рассчитанная и проверенная для работы.

4

Ну, на самом деле они производят одобренное устройство для сращивания Romex вне распределительной коробки.

Тем не менее, пайка имеет очень специфические требования для сращивания «всухую» заранее, прежде чем даже будет нанесен припой (это гораздо больше, чем вы думаете, потому что это затрудняет лужение!) Соединение сращивания должно быть механически и электрически завершить, прежде чем вы даже начнете паять. Это указано в NEC 110.14b.

Затем необходимо обернуть и уложить изоляцию особым образом. Я мог видеть, где термоусадочная трубка может быть вариантом, но любые острые точки на получившемся соединении будут иметь тенденцию протыкать термоусадочную трубку, поэтому я бы честно сделал 2-3 слоя ее поверх фрикционной ленты. Фрикционная лента делает то, чего не делает изолента, а именно защищает изоляцию от физического повреждения углами в месте соединения.

Это кустарное ремесло, именно поэтому электрики ученичество . В прошлый раз, когда я это делал, это заняло полчаса (на провод), и я до сих пор не уверен, что это правильно.

Это не детские шутки. Помимо того факта, что вы должны получать разрешения и проводить проверки… пожары расследуются. Если выяснится, что это ваша халатность, страховка от пожара не оплатит. Затем ипотечный кредитор назовет записку.

Каждый фрагмент кода, который я когда-либо видел, как я в конце концов обнаружил, имел очень веские причины для того, чтобы быть таким. Кодекс написан кровью и пеплом, это коллективное знание о том, как не иметь проблем излишне .

За редким исключением, я никогда не видел нарушения кода, которое к тому же было бы безопасным. Эти исключения могут быть согласованы с вашим AHJ.

10

Сделайте шаг назад и задумайтесь. Правильный способ сделать это будет состоять из трех отдельных компонентов: (а) проволочные гайки, (б) коробка и (в) доступ за съемной лицевой панелью. Последнее из них, по-видимому, вызывает проблемы в этом случае. Зачем менять два других компонента? Если вы решили, что поставите под угрозу соответствие кода, почему бы не сделать минимально возможное отклонение?

Если бы я ремонтировал дом и нашел коробку, спрятанную за гипсокартоном, но это была бы закрытая коробка, разрешенная законом, и соединения были должным образом скреплены гайками, я бы сказал, что кто-то был ленив, и я бы этого не сделал. это, но я понимаю , и я действительно не мог сказать, что был создан функциональный риск. Если бы я нашел паяные соединения, обернутые термоусадкой, я бы сказал, что кто-то изо всех сил старался показать пренебрежение к коду, всем существующим методам и безопасности.

И дело не только в том, что кодировщики не знали о припое. Оказывается, в условиях сильного тока короткого замыкания припой может расплавиться или даже испариться очень быстро, не оставляя вам пути к земле или высокоомному соединению. Оба очень плохие.

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя адрес электронной почты и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Как паять провода

Соединение проводов и многое другое с наконечниками для пайки для начинающих

По

Ли Валлендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 18.11.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено
Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s
Наблюдательный совет

ХМВарт / Getty Images

В этой статье

• Прежде чем начать

• Инструкции

• Пайка электрических компонентов

• Часто задаваемые вопросы

Обзор проекта

Научиться паять провода важнее, чем когда-либо. Домовладельцы все чаще берутся за ремонт бытовой техники, такой как посудомоечные машины и холодильники. Когда вы знаете, как паять, вам больше не нужно выбрасывать небольшие приборы, такие как электрические чайники, когда они выходят из строя. При наличии терпения и небольшой практики вы сможете научиться припаивать провода к печатным платам, металлическим разъемам и переключателям для ремонта, а также для забавных проектов.

В этом простом проекте вы будете спаивать открытые концы двух многожильных медных проводов с пластиковым покрытием. Для выполнения этой задачи не требуется специальных навыков. Поскольку материалы, необходимые для пайки проводов, очень недороги, у вас будет достаточно возможностей попрактиковаться на обрезках проводов, прежде чем делать окончательное паяное соединение.

Прежде чем начать

Вместо того, чтобы покупать отдельные компоненты для пайки, вы можете приобрести паяльную станцию, которая включает в себя паяльник, подставку и очиститель жала. Поскольку вся станция подключается к розетке, снижается нагрузка на шнур паяльника. Это важно для облегчения деликатных движений рук при пайке.

Свинцовый припой 60/40, состоящий из 60% олова и 40% свинца, уже давно используется для пайки. Это безопасно при правильном обращении. Для максимальной безопасности выбирайте бессвинцовый припой, состоящий на 99,3 % из олова и на 0,7 % из меди.

Убедитесь, что ваше рабочее место хорошо проветривается, особенно при работе с припоем на основе свинца. Поскольку жала паяльников могут нагреваться от 600 до 800 градусов по Фаренгейту, работайте на негорючей поверхности; расплавленный припой может капать. При работе с припоем на основе свинца обязательно тщательно мойте руки после работы с припоем. Используйте защитные очки при работе с припоем, независимо от его типа.

Оборудование/инструменты

• Паяльник
• Наконечники паяльника
• Губка и вода
• Подставка под паяльник
• Тепловая пушка
• Инструмент для зачистки проводов
• Защита глаз

Материалы

• Припой на основе канифоли 60/40
• Флюсовая паста из канифоли
• Термоусадочная трубка

Как паять провода

1. Зачистите провода

   Снимите 1/2 дюйма пластикового покрытия с проводов с помощью инструмента для зачистки проводов. Старайтесь не оставлять слишком много или слишком мало пластикового покрытия. Снятие слишком небольшого количества пластикового покрытия будет препятствовать пайке. Удаление слишком большого количества пластикового покрытия обнажит чрезмерное количество медной проволоки и потребует от вас использования большего количества термоусадочных трубок. Обязательно используйте правильный калибр на инструменте для зачистки проводов, чтобы случайно не отрезать жилы провода.

2. Добавьте термоусадочную трубку

   Найдите трубку наименьшего диаметра, которая подойдет к проводу с пластиковым покрытием. Если вы выберете слишком большую трубку, она не уменьшится до нужного размера. Что касается длины, трубка должна покрывать место соединения плюс еще 1/2 дюйма на каждом конце. Наденьте термоусадочную трубку на провод и опустите ее примерно на фут.

3. Присоединитесь к проводам

   Аккуратно снимите кожу с отдельных прядей проволоки. Сдвиньте провода навстречу друг другу, сцепив нити. Свободно скрутите сплетенные провода. Если вы скрутите провода слишком туго, припой не сможет проникнуть внутрь. Тем не менее, соединение должно оставаться меньше в диаметре, чем термоусадочная трубка.

4. Расположение проводов

   Расположите провода так, чтобы они возвышались над рабочей поверхностью. Плоско лежащие провода могут прилипнуть к поверхности из-за припоя. При необходимости можно использовать зажимы типа «крокодил» или даже бытовые металлические пружинные зажимы, чтобы приподнять провода.

5. Добавьте флюс канифоли

   Аккуратно натрите небольшое количество канифольной флюсовой пасты на соединенные провода так, чтобы вся медь была покрыта. Флюс представляет собой материал, изготовленный из синтетической смолы или сосновой смолы. Припойная проволока обычно имеет флюс в своей сердцевине, поэтому, хотя вам может не понадобиться дополнительный флюс канифоли для пайки проводов, настоятельно рекомендуется использовать его из-за его многочисленных преимуществ. Использование флюса поможет втянуть припой в проволочные жилы сетки для более чистого и прочного соединения, а также поможет уменьшить окисление.

6. Подготовка к пайке

   Подключите и включите паяльник. Разверните примерно шесть дюймов припоя так, чтобы конец был открыт и готов к использованию.

   Жало

   Пока паяльник нагревается, потрите жало о влажную губку, чтобы удалить предыдущее окисление. Для нового разогрева паяльника в первый раз в этом нет необходимости.

7. Припаять провода

   Прикоснитесь нагретым жалом паяльника к месту соединения проводов. Крепко удерживайте наконечник на месте в течение нескольких секунд, чтобы нагреть проволоку. Слегка прикоснитесь открытым концом припоя к соединению провода. Тепло должно привести к тому, что припой мгновенно расплавится и втянется в сплетенные нити.

8. Термоусадочная трубка

   После того, как припой полностью остынет, наденьте на соединение термоусадочную трубку.
