Как соединяются провода в распределительной коробке: Cоединение проводов в распределительной коробке: фото, видео

Содержание

способы, жил проводов, кабелей, схема, правильно скрепить медные, винтовые, разъемные виды, типы, самое надежное сращивание на улице

Большая часть ошибок, допускаемых при обустройстве электрических сетей, связана с неправильным соединением проводов. Отсутствие тока объясняется ненадежностью контактов или их нарушением в распределительных коробках, розетках, приборах. Перед началом работы нужно тщательно изучить все способы монтажа кабелей, выбрать наиболее подходящий.

Разновидности проводников для соединения

Самым распространенным (среди используемых в бытовых условиях) типом кабеля считается ПВС. Он состоит из множества медных жил, покрытых двойной оплеткой. Проводники скручены по центральной оси. Изделие является гибким, его можно использовать для формирования разных веток электрической сети. Кабель предназначен для работы под напряжением от 220 до 380 В. При выборе сечения учитывают силу тока:

Допустимая нагрузка, АСечение, кв. мм
60,75
101
161,5

Помимо ПВС, в соединениях встречаются многожильные провода КГ, ПРС, ПУГНП, ШВВП. При монтаже домашней электросети эти виды используются реже.

Как соединить алюминиевые и медные проводники

Кстати, напомним, почему нельзя напрямую соединять медный и алюминиевый провода. Причин две:

  • Такое соединение сильно греется, что само по себе очень плохо.
  • Со временем происходит ослабевание контакта. Это происходит потому что алюминий имеет более низкую электропроводность, чем медь, в результате при прохождении тех же токов он греется сильнее. При нагревании он расширяется сильнее, отжимая медный проводник — соединение становится все хуже, греется все больше.

Чтобы избежать подобных неприятностей медные и алюминиевые проводники соединяют при помощи:

  • клеммных колодок;
  • wago;
  • болтового соединения;
  • ответвительные зажимы (делают соединения проводов на улице).

Другие типы коннекторов использовать нельзя.

Способы соединения проводников в доме или квартире

Правильное сращивание кабелей предполагает:

  • надежный контакт с минимальным перепадом сопротивлений, приближенным к параметру цельного участка проводки;
  • прочность, устойчивость к вибрации и разрывам;
  • однородность металлов (нельзя соединять медь с алюминием).

Не все способы обеспечивают выполнение указанных требований. Лучшими считаются:

  • пайка;
  • скрутка;
  • сварка;
  • обжим;
  • использование клеммных соединителей.

Снятие изоляционного слоя с проводников

Медная часть в многожильном кабеле состоит из множества переплетенных проводов. Иногда они покрываются полимерным слоем, совмещаются с капроновыми нитями. Это осложняет удаление изоляции. В зависимости от способа соединения оплетку снимают на 0,2-5 см. Изоляцию аккуратно надрезают и снимают, стараясь не повредить сердцевину. При работе с коаксиальными изделиями аккуратно удаляют экранирующий слой, открывая ствол.

При работе с тонкими эмалированными проводами используют паяльник. Остатки покрытия аккуратно снимают абразивным материалом.

Предназначение

Любой метод соединения требует зачистки провода — оголения металлической сердцевины. Изоляция делается из фторопласта, полистирола, резины. Внутренний слой может состоять из лака, шелка или полиэтилена. Удаление оплетки способствует появлению контакта, необходимого для проведения электричества.

Необходимые инструменты для зачистки

Для снятия изоляции используют:

  • петлевой выжигатель или паяльник;
  • бокорезы;
  • строительный нож;
  • стриппер.

Можно ли соединять проводники скруткой

Правила устройства электроустановок (ПУЭ) запрещают использовать этот метод отдельно. Скрутку сочетают с другими методами. Ее не применяют для совмещения жил из разных материалов.

Способы

Для скручивания проводов предназначены следующие методы:

  1. Стандартный способ. Перед началом работы обесточивают сеть, снимают изоляцию на 5 см. Раскручивают проводники на 2 см, соединяют их до стыковки цельных частей. Далее скручивают пальцами, зажимают пассатижами. Изолируют оголенный участок.
  2. Скрепление кабелей разного сечения. Запрещается использовать изделия с сильно различающимися параметрами. Это делает контакт ненадежным. Жилы скручиваемых проводов должны быть намотаны одна на другую.
  3. Использование колпачков. Такие элементы хорошо изолируют место совмещения проводников. Они изготавливаются из огнеупорного материала. Для выполнения скрутки зачищают концы проводов и соединяют их. На стык надевают колпачок, который поворачивают до тех пор, пока оголенный участок не будет закрыт.
  4. Применение контактных зажимов. Элемент включает основу, шайбу, винт и токопроводящую сердцевину. Соединение начинают с зачистки проводов. Свободные от изоляции концы вводят в отверстие зажима. Такой способ используют при работе с одно- или многожильными кабелями.

Заваривание

После скрутки жилы запаивают. Их предварительно лудят, обрабатывают разогретым, погруженным в канифоль жалом паяльника. После этого место соединения покрывают оловом и прогревают до тех пор, пока расплав не начнет проникать в толщу кабеля. Способ отнимает много времени, однако он помогает получить самое надежное сопряжение.

Для чего нужны распределительные коробки

Существует множество факторов, которые говорят в пользу существования распределительных коробок:

  • энергосистему можно отремонтировать в считанные часы. Все соединения – доступны, можно без проблем найти участок, на котором перегорели провода. Если кабель прокладывался в специальные каналы (гофрированная трубка, например), то за час можно заменить вышедший из строя кабель;
  • в любое время можно провести осмотр соединений. Как правило, неполадки в проводках возникают на местах соединения. Если розетка или выключатель не работают, а напряжение в сети есть, проверьте, первым делом качество соединения в распаечной коробке;
  • создается наивысший уровень пожарной безопасности. Считается, что опасные места – это соединения. С использованием коробки они будут находиться в одном месте.
  • минимальные временные и финансовые затраты при ремонте проводки. Не нужно искать в стенах провода, которые вышли из строя.

Методы соединения проводов или кабелей между собой

Для исключения аварийных ситуаций элементы нужно скреплять прочно. Такого результата поможет достичь не только пайка. Использование специальных приспособлений позволяет быстро совместить провода.

Опрессовка

Способ подразумевает применение специального инструмента. Опрессовку гильзами выполняют при работе с алюминием или медью. Соединение выполняют так:

  • снимают оплетку на 2-3 см;
  • зачищают сердцевину до металлического блеска;
  • скручивают проводники и вставляют их в гильзу;
  • обжимают соединение специальным инструментом.

Главной сложностью является подбор гильзы. Использование элемента меньшего или большего диаметра делает скрепление непрочным.

Болтовое соединение

Чтобы скрепить провода, применяют шайбы, болты и гайки. Конструкция надежна, однако она занимает много места. Кабели этим способом соединяют так:

  • снимают изоляцию;
  • очищенные концы складывают петлей, диаметр которой совпадает с таковым у болта;
  • надевают шайбу, накидывают первый проводник;
  • устанавливают второй крепежный элемент, надевают следующий кабель;
  • закрепляют конструкцию гайкой.

Болты часто используют для скрепления трех и более проводов. Гайку затягивают ключом.

Клеммники

Элемент выполнен в виде металлической пластины, заключенной в диэлектрический корпус. Соединение кабелей клеммниками не вызывает затруднений даже у начинающего мастера. Работу выполняют так:

  1. Очищают концы кабелей от оплетки.
  2. Снимают оксидную пленку наждачной бумагой.
  3. Вводят проводники в гнезда. Завинчивают болты.

Метод используется при работе с изделиями разного сечения. Клеммниками можно объединить только два кабеля.

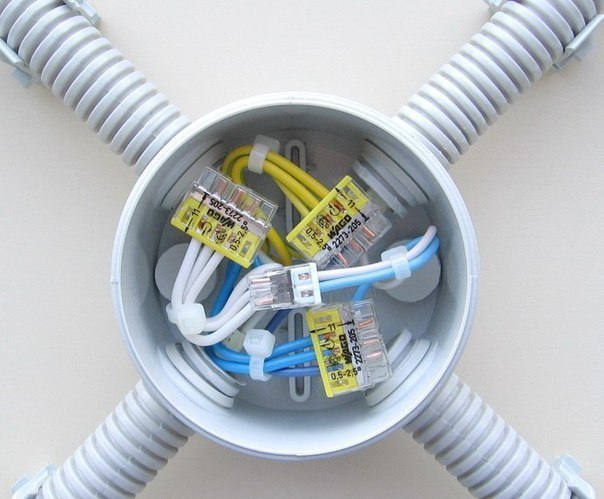

Самозажимные клеммники Wago

Применяют 2 типа таких элементов:

  1. Плоскопружинные клеммники. Являются одноразовыми, их повторное применение после демонтажа невозможно. Клеммник снабжен пластиной с гибкими лепестками. При введении провода их отжимают, кабель надежно фиксируется устройством.
  2. С рычаговым механизмом. Считается лучшей разновидностью креплений. Зачищенный кабель вводят в клемму, после чего зажимают рычаг. Устройство может использоваться несколько раз.

Наконечники

Подключить кабель можно с помощью 2 видов элементов:

  • при использовании первого вида кабели соединяются в полости наконечника;
  • во втором случае провода совмещают с помощью разных элементов.

Первый способ помогает получить более прочный стык. Производители предлагают специальные наконечники для работы с проводами из разных материалов.

Пайка наконечников

Элемент на проводе зажимают прессом. При его отсутствии используют метод пайки. Конец кабеля и фиксатор лудят изнутри. Заводят жилу в наконечник. Конструкцию обматывают стекловолоконной нитью, прогревают до плавления припоя.

Можно ли соединять провода разного сечения одного материала

Если, к примеру, Вам нужно соединить провода разного сечения (для одинакового сечения также годятся) и одного материала (медь или алюминий), то в этом случае хорошо подойдут специальные соединительные колодки, представленные ниже.

Они имеют разное число входов: на рисунке, соответственно: 2, 4, 6.

Т. е. это “как-бы” скрутка для 2, 3, 4, 5 или 6 проводов.

Причем, если Вам нужно соединить между собой 3 провода, то для этого можно воспользоваться колодкой, имеющей 4 или 6 входов:

Читая мой блог, Вы наверняка делаете ремонт. Добавьте к себе в закладки
вот эту страницу. Здесь находятся все полезные магазины по благоустройству дома.
Колодка просто плотно насаживается на провода:

Нужно понимать, что после соединения проводов таким способом, обратно из колодки их уже не вынуть. Поэтому, если Вы ни разу не пробовали работать с подобными приспособлениями, купите их несколько штук в магазине с запасом и потренируйтесь дома. Они стоят копейки.

Соединители для проводников

Так называют приспособления, облегчающие укладку электропроводки, состоящей из нескольких линий. Они бывают зажимными или винтовыми.

Муфты

Устройство имеет вид полой трубки. Его применяют при работе с кабелями сечением до 16 кв. мм. Провод в муфте закрепляют путем обжима. Устройство не используют при соединении одножильных проводов.

Клипсы

Перед введением кабеля фиксатор этого приспособления устанавливают вертикально. Перевод элемента в горизонтальное положение способствует закреплению жил. Использование клипсы позволяет добавлять дополнительные провода.

Винтовые клеммы

Элементы предназначены для совмещения проводников из разных металлов. Главным преимуществом является простота применения.

Винтовые зажимы

Используются для работы с кабелями из меди и алюминия. Для многожильных проводов они не подходят. Также зажим может способствовать обрыву алюминиевой жилы, поэтому с этим материалом его лучше не сочетать.

Силовые зажимы

В такое устройство зачищенный провод вставляется до упора. Прижимная пластина опускается, фиксируя кабель. Силовые зажимы применяются при работе с изделиями из разных металлов.

Пружинные клеммы

Такие элементы делают соединение прочным и надежным. Однако со временем пружина может перегреваться.

Пружинные зажимы

В качестве этих элементов применяются СИЗ-колпачки. Они помогают быстро соединить 2 проводника одного диаметра. Важно правильно подобрать размер устройства, иначе контакт будет отсутствовать.

Соединительные зажимы

Существуют электротехнические и электрические виды устройств. Разница заключается в допустимой нагрузке. Провода совмещаются внутри зажимов.

Основные схемы расключения

Знать каким способом произвести соединение проводов в распределительной коробке- это еще не все. Необходимо разобраться, какие проводники соединять.

Как подключить розетки

Как правило, розеточная группа идет отдельной линией. В этом случае все ясно: у вас в коробке оказываются три кабеля по три (или два) проводника. Окраска может быть такой, как на фото. В этом случае обычно коричневый — это фазный провод, голубой — нулевой (нейтраль), а желто-зеленый — заземление.

Схема расключения розетки в распределительной коробке

В другом стандарте цвета могут быть красный, черный и синий. В этом случае фаза — красный, синий — нейтраль, зеленый — заземление. В любом случае провода собираются по цветам: все одного цвета в одну группу.

Затем они складываются, вытягиваются, обрезаются чтобы были одинаковой длины. Не обрезайте коротко, оставляйте запас хоть в 10 см, чтобы при необходимости можно было перезаделать соединение. Потом проводники соединяются выбранным методом.

Если проводов используется только два (в домах старой постройки нет зазмления), все точно также, только соединений два: фаза и нейтраль. Кстати, если провода одного цвета, предварительно найдите фазу (пробником или мультиметром) и отметьте ее, хотя бы, намотав кусок изоленты на изоляцию.

Подключение одноклавишного выключателя

При наличии выключателя дело сложнее. Есть тоже три группы, но соединение у них другое. Есть

  • вход — от другой распределительной коробки или со щитка;
  • от люстры;
  • от выключателя.

Как должна работать схема? Питание — «фаза» — заходит на клавишу выключателя. С его выхода подается на люстру. В этом случае люстра будет гореть только когда контакты выключателя замкнуты (положение «вкл»). Этот тип соединения показан на фото ниже.

Выбор способа соединения

Методов совмещения кабелей достаточно много. Нужный вариант выбирают с учетом ситуации. Для временного сопряжения используют болтовой метод или скрутку, для постоянного — пайку или опрессовку.

Многожильные и одножильные проводники

В этом случае работу начинают с выбора соотношения сечений проводников. Многожильный элемент не должен быть тоньше одиночного. В таком случае контакт может разрушиться. Провода скрепляют методом сварки, пайки или обжима. При использовании паяльника концы кабелей очищают от оплетки. Многожильный элемент накручивают на одиночный.

Место пайки тщательно изолируют. При обжиме на концы проводов надевают гильзу, которую зажимают клещами.

Провода с сечением разного диаметра

Соединение в этом случае требует вычисления плотности тока. При допустимом параметре элементы скрепляют болтами, клеммами, пайкой или скруткой. Процесс не отличается от такового при работе с одинаковыми проводниками.

Проводники большого сечения

Соединение сложно в исполнении из-за большой площади контакта. Фиксация толстых проводов возможна только путем сварки. В домашних условиях ее выполнить не получится, т. к. жилы необходимо прогревать до высокой температуры. После завершения сварки проверяют работоспособность проводки. При сращении толстых кабелей можно использовать муфту.

Перебитые в стене провода

Проводка в штрабе может повреждаться во время ремонтных работ. К устранению неисправности приступают после обесточивания электросети. Перебитые провода соединяют так:

  1. С помощью специальных инструментов ищут место обрыва. Удаляют слой штукатурки, получая доступ к нужному участку.
  2. Удаляют изоляцию с концов поврежденного кабеля. Обрабатывают оголенные участки расплавленным припоем.
  3. Выбирают второй кабель соответствующего сечения. Его отрезают и припаивают к обоим концам поврежденного провода. Наращиваемый отрезок не должен быть слишком коротким или длинным.
  4. Изолируют место пайки. Для этого используют термоусадочную трубку, которую надевают на отремонтированный участок. При нагреве строительным феном материал плотно обволакивает соединение.

Зажим типа ОВ

При ремонте либо замене электропроводки в квартире можно использовать еще один довольно неплохой вариант сращивания проводов – с помощью зажимов типа ОВ. Изделия имеют простейшую конструкцию и не менее простой принцип работы – кабель укладывается в специальную защелку, которая латунным коннектором пробивает слой изоляции проводника. В итоге за считанные секунды Вы можете сделать хорошее ответвление от кабеля главной магистрали электросети (к примеру, на розетку).

Что касается недостатков защелок, основным является ограниченные условий применения – поперечное сечение жил не должно превышать 6 мм2. В свою очередь для домашней электропроводки такого сечения будет вполне достаточно даже для подключения мощной электрической плиты.

Такие соединители также называют «Скотчлоками». Подробнее узнать о том, что такое скотчлоки и как ими пользоваться, вы можете из нашей отдельной статьи: .

Видео инструкция по использованию защелки для ответвления провода без разрезания:

Простейший вариант ответвителя

Порядок соединения проводов наушников

Оборванные кабели рекомендуется восстанавливать методом пайки. Для этого выполняют следующие действия:

  1. Отрезают поврежденный кусок. Снимают оплетку на 2-3 см. Число жил зависит от типа наушников. Простое устройство имеет 4 проводка, изолированных разноцветной резиной. К микрофону подсоединяется витая пара, состоящая из заземляющего и сигнального кабелей. Первый покрыт желтой изоляцией.
  2. После зачистки всех проводников скручивают медные волоски. Обжигают контакты зажигалкой, удаляя лаковое покрытие. Оно не только препятствует пайке, но и ухудшает токопроведение.
  3. Обрабатывают оголенные участки оловом. На оплетку провода надевают термоусадочную трубку. Тот же материал применяют для изоляции каждой жилы.
  4. Луженые отрезки скручивают с учетом цвета изоляции. Соединения нагревает паяльником до тех пор, пока олово не распределится равномерно.
  5. Проверяют правильность выполнения работы. При появлении в динамиках звука накладывают на отремонтированный участок бандаж. Для этого надевают на скрутки термоусадочные трубки, прогревают их огнем. Изоляция предотвращает короткое замыкание.
  6. Связывают жгут проводников ниткой, надвигают надетую ранее толстую термоусадочную трубку.

Один из вариантов подключения проводов в люстре

Если Вам нужно подключать люстру, то одним из вариантов соединения проводов, выходящих из потолка с проводами, идущими от люстры, будет использование колодок, в которых фиксация соединения проводов происходит за счет винтов:

Для люстры вариант использования клемм типа wago, особенно если идущие из потолка провода короткие, будет не очень хорошим, поскольку, как уже было сказано, в этом случае провода уже не вынуть (например, понадобится поменять люстру или ее помыть) и придется их отрезать. В случае же клемм с винтовым соединением достаточно будет просто открутить крепящие винты и освободить провода.

Дополнительные рекомендации

При скреплении кабелей нужно следовать таким советам:

  1. Сварка или пайка обеспечивают неразрывное соединение. Не придется беспокоиться о надежности контакта. Этот вариант хорошо подходит для жил большого сечения.
  2. Клеммы помогают ускорить работы по укладке проводки. Этот метод может использоваться при подключении розеток или светильников.
  3. Зажимы СИЗ делают соединение не только прочным, но и безопасным. Элементы не являются дорогими.
  4. Не стоит сразу помещать скрепленные элементы в распределительную коробку. Необходимо проверить, не греются ли они во время работы.

Правильный выбор метода соединения и соблюдение техники безопасности исключают травмирование человека или порчу имущества.

Что такое распределительная коробка

От электрического щитка провода расходятся по помещениям в доме или квартире. В каждом помещении, как правило, не одна точка подключения: несколько розеток и выключатель есть точно. Чтобы стандартизировать способы соединения проводов и собрать их в одном месте, используют распределительные коробки (их еще иногда называют разветвительными или распаечными). В них заводятся кабели от всех подключаемых устройств, соединение которых происходит внутри полого корпуса.

Чтобы в процессе следующего ремонта не искать проводку, ее прокладывают по определенным правилам, которые прописаны в ПУЭ — Правила Устройства Электроустановок.

Правила устройства электропроводки

Одна из рекомендаций — проводить все соединения и ответвления проводов в распределительной коробке. Потому провода пускают по верху стены, на расстоянии 15 см от уровня потолка. Дойдя до места ответвления, кабель опускаются вертикально вниз. В месте ответвления устанавливается распределительная коробка. В ней и происходит соединение всех проводов по требуемой схеме.

По типу установки распредкоробки бывают внутренние (для скрытого монтажа) и наружные. Под внутренние в стене делают отверстие, в которое встраивается коробка. При таком монтаже крышка находится на одном уровне с отделочным материалом. Иногда в процессе ремонта ее закрывают отделочными материалами. Однако такой монтаж возможен не всегда: толщина стен или отделки не позволяет. Тогда используется коробка для наружного монтажа, которая крепится непосредственно на поверхность стены.

Некоторые формы распределительных коробок

По форме распредкоробка может быть круглой или прямоугольной. Выводов обычно четыре, но может быть и больше. Выводы имеют резьбу или штуцера, к которым удобно крепить гофрошланг. Ведь именно в гофрошланг или пластиковую трубу удобнее укладывать провода. В этом случае заменить поврежденный кабель будет очень просто. Сначала отсоединить его в распределительной коробке, потом от потребителя (розетки или выключателя), потянуть и вытащить. На его место затянуть новый. Если же проложить по старинке — в штробу, которую потом замазать штукатуркой — для замены кабеля придется долбить стену. Так что это та рекомендация ПУЭ, к которой однозначно стоит прислушаться.

Что вообще дают распределительные коробки:

  • Повышенная ремонтопригодность системы электроснабжения. Так как все соединения доступны, легко определить участок повреждения. Если проводники уложены в кабельные каналы (гофрошланги или трубы), легкой будет и замена поврежденного участка.
  • Большая часть проблем с электрикой возникает в соединениях, а в таком варианте монтажа их можно периодически осматривать.
  • Установка распределительных коробок повышает уровень пожарной безопасности: все потенциально опасные места находятся в определенных местах.
  • Требует меньших затрат денег и труда, чем прокладка кабеля к каждой из розеток.

Соединение проводов — обзор самых безопасных и грамотных вариантов соединения (85 фото) — Строительный портал — Strojka-Gid.ru

Чтобы обеспечить надежное движение электричества по схеме частного дома, квартиры или другого помещения, необходимо организовать качественное соединение проводов в распределительной коробке. Именно от этого зависит бесперебойное поступление электричества к выключателям, розеткам, приборам для освещения.

Если вы хотите выполнить всю эту работу своими силами, тогда вам потребуется много информации, касающейся затронутой темы. Это связано с особенностью электрического напряжения — оно может нанести вред здоровью или убить, повредить различные приборы, привести к задымлению или пожару в помещении.

Но, если сделать все правильно, вы обеспечите все приборы оптимальным питанием, и сможете долго ними пользоваться.

Будем разбираться в способах подключения различных проводов и рассмотрим множество нюансов. Вы узнаете, как соединяются алюминиевые и медные версии проводов и почему их стараются не сочетать. Но в случае необходимости, как использовать их вместе без образования замыкания или выделения избыточной теплоты.

И, конечно же, вам не помешает познакомиться с фото соединения проводов на основе различных способов. За счет них вы сможете наглядно посмотреть, как это делается, что поможет избежать большинства ошибок.

Хотя в случае отсутствия навыков мы не рекомендуем самостоятельно заниматься электрической проводкой, ремонтом каких-то ее частей, поскольку это очень опасно.

Лучшим вариантом считается помощь знакомого, соседа, друга или мастера за оплату. Так вы обезопасите себя от неприятных последствий.

Но бывают плохие мастера из-за этого вам стоит ознакомиться с азами соединения проводов, вы будете осознавать, что работа выполняется не правильно.

Рассмотрим основные варианты соединения проводов

Не стоит изучать все виды соединения проводов рассмотрим лишь те, которыми пользуются для бытовых целей. Разберемся в самых удобных вариантах:

Опрессовка считается одним из самых популярных вариантов, поскольку для нее используется гильза на основе размера проводов для соединения. Это очень легко, но необходим идентичный материал гильзы, чтобы не образовалось замыкание или выделение теплоты.

Рассмотрим этапы такого соединения:

  • Потребуются пресс-клещи для выполнения опрессовки гильзы;
  • Не рекомендуется выполнять работу с помощью пассатижей, поскольку соединение не будет достаточно надежным;
  • Проводится изоляция проводов в соответствии с длиной гильзы;
  • Провода скручиваются и отправляются в соединитель;
  • Обрабатываем гильзу с помощью пресс-клещей;
  • Изолируем соединение с помощью термоусадки или специальной ленты.

Сварка очень удобна, поскольку после нее образовывается почти цельный провод. Это поможет избежать окислительных процессов и других проблемных ситуаций связанных с соединениями на основе альтернативных методов.

Что для этого потребуется:

  • Оборудование для сварки в виде специального аппарата, обладающего мощностью в районе 24В — 1 кВт;
  • Обязателен флюс;
  • Не обойтись без угольного электрода;
  • Потребуется защита в виде перчаток, очков или маски.

Как это делается:

  • Кабели необходимо избавить от изоляции и провести зачистку жил до появления блеска;
  • Скручиваем провода, чтобы подготовить их для дальнейшего шага;
  • Помещаем флюс в полость электрода;
  • Начинаем работать сварочным аппаратом. Электрод прижимается к поверхности кабелей до момента появления шарика, его еще называют контактной точкой;
  • Образованная контактная точка тщательно очищается от лишнего флюса и покрывается лаком;
  • Полученное соединение изолируется и ним можно пользоваться.

Пайка по своей сути считается вариантом сварки. Она создается в той же последовательности, но используется не флюс, а припой предварительно расплавленный паяльным инструментом. Припой в расплавленном состоянии необходимо отправить во внутрь скрутки.

Важно: Этот способ соединения отличается особой надежностью и сроком эксплуатации. Но в случае ожидания большого нагревания или механического давления на провода ним не пользуются.

Чем сложна работа с алюминиевыми проводами?

Этот материал отличается особенными свойствами, которые создают сложности в процессе его использования. Соединение алюминиевых проводов осложняется появлением оксидной пленки, создающей препятствие для прохода электрического тока.

Она, может, расплавиться на основе температуры в 2000 градусов Цельсия, но это больше воздействия, которое способен выдержать материал. А после зачистки с помощью механического метода она снова появляется.

Чтобы справиться с этой проблемой пользуются тремя способами соединения:

  • Винтовым способом;
  • Пружинным способом;
  • С помощью скрутки.

В чем заключаются трудности работы с медными проводами?

Выполняя соединение медных проводов необходимо помнить, что это тоже приведет к образованию оксидной пленки. Но у этого типа проводов она отличается простотой удаления, кроме этого, она почти не создает сложности для качества соединения. Эти провода можно успешно соединять:

  • Методом скручивания в пучок вместе с пропайкой;
  • Способом опрессования;
  • Сваркой для чего разрешается использовать, горящую спичку.

Как соединить медные и алюминиевые провода без проблемных моментов?

Все знают, что существует две причины из-за чего это не рекомендуется:

Место соединения, может, сильно нагреться, и это считается очень опасным;

Контакт со временем заметно слабеет — это связано с меньшей электропроводимостью алюминия в сравнении с медью. Алюминий очень нагревается и происходит его расширение, что приводит к постепенному разрыву соединения.

Но этого можно избежать, если использовать:

  • Клеммные колодки;
  • Способ основанный на применении Wago;
  • Соединение с помощью болтов;
  • Метод ответвительных зажимов — используются на открытом пространстве.

Вы должны уяснить лишь то, что правильное соединение проводов гарантирует надежное поступление напряжения к точкам его потребления. Но, если вы сделаете все правильно — это не гарантирует, что соединения будут надежными всегда, таким образом, можно лишь увеличить срок их эксплуатации. Иногда придется проводить ремонтные работы, поскольку нет ничего вечного.

Фото соединения проводов

Также рекомендуем посетить:

  • Подключение электричества
  • Высота розеток
  • Подключение электроплиты
  • Ввод электричества в дом
  • Инфракрасный обогреватель
  • Проходной выключатель
  • Электропроводка в деревянном доме
  • Солнечные батареи
  • Освещение загородного дома
  • Уличное освещение
  • Подключить люстру
  • Как подключить варочную панель
  • Защита от перенапряжения
  • Как заземлить стиральную машину в частном доме
  • Светодиодная лента
  • Ветряной генератор
  • Штробление стен под проводку
  • Генератор для дома
  • Заземление в частном доме
  • Освещение на кухне
  • Освещение в гараже
  • Схема электропроводки
  • Сечение кабеля
  • Лампы для растений
  • Проверить электросчётчик
  • Автономное электроснабжение
  • Розетки в комнате
  • Как паять паяльником
  • Подключение дифавтомата
  • Светодиодные лампы
  • Монтаж электропроводки
  • Трековые светильники
  • Как пользоваться мультиметром
  • Светодиодный прожектор
  • Счетчик учета электроэнергии
  • Сигнализация для дома

установка распределительной коробки для освещения крыльца

AlleVideosShoppingBilderMapsNewsBücher

suchoptionen

Как установить наружное освещение в вашем доме — YouTube

установить свет на крыльце сбоку от нашего дома. Это красиво…
Dauer: 5:25
Прислано: 04.02.2018

Ähnliche Fragen

Нужна ли распределительная коробка для светильников на крыльце?

Какие коробки вы используете для наружного освещения?

Как установить светильник для наружного бра Made Easy…Часть 2 …

www.youtube.com › смотреть

29.12.2020 · Легко! Ха… да, верно. Он выясняет, нужно ли ему установить врезную электрическую розетку…
Dauer: 15:18
Прислан: 29.12.2020

Как установить: настенный бра для улицы — YouTube

www.youtube.com › часы

27.05.2014 · С установленной распределительной коробкой и готовыми проводами вы готовы продолжить свою обычную …
Добавлено: 3:03
Прислан: 27.05.2014

Как установить распределительную коробку наружного освещения | AKA Wire… — YouTube

www.youtube.com › смотреть

12.02.2021 · Видео с ответами на распространенные вопросы о трансформаторе ландшафтного освещения — подключение и . ..
Dauer: 8:43
Прислан: 12.02. 2021

Как установить светильник на крыльцо — Better Homes & Gardens

www.bhg.com › How-to-install-a-porch-light-67505…

06.12.2022 · Чтобы освободить руки для проводки, используйте изогнутую вешалку, чтобы держать светильник близко к световому коробу. Крепление нового светильника с помощью шурупов.

Как установить наружное освещение в гараже — этот старый дом

www.thisoldhouse.com › гаражи › инструкции по установке… 3. Установите предварительно отформованный колено кабелепровода. · 4. Просверлите отверстие в стене гаража. · 5. Прикрепите круглую выпускную коробку. · 6.

Нужна ли распределительная коробка для наружного освещения? — Информация о светодиодах и освещении

ledlightinginfo.com › Распределительная коробка наружного освещения

28.04.2022 · Системы освещения низкого напряжения подпадают под действие отдельной статьи Национального электротехнического кодекса и не требуют распределительных коробок. Любая наружная …

Нет распределительной коробки на наружном освещении?

diy.stackexchange.com › вопросы › no-junction-bo…

Металлическое кольцо на вашем фото не для прямого поверхностного монтажа, оно сделано для установки на коробку, использовать его для поверхностного монтажа нельзя совместимый.

Нужна ли розетка для установки уличного светильника?

Установка электрических коробок для наружного освещения

Освещение — Как соблюсти код, когда наружное освещение отделено от …

Отделка, позволяющая установить наружное освещение заподлицо с коробкой для поверхностного монтажа

Weitere Ergebnisse von diy.stackexchange.com

Как установить светильник наружного освещения для простой модернизации дома

www.angi.com › . .. › Ландшафтный уход за газоном

02.09.2022 · Отделка распределительной коробки · Соедините новый электрический провод с существующей электрической проводкой. · Подсоедините провод заземления к зеленому винту. · Возьми …

Картинка

Alle anzeigen

Alle anzeigen

Ähnlichesuchanfragen

Распределительная коробка наружного освещения

Наружная световая коробка для поверхностного монтажа

Установка наружного освещения без распределительной коробки коробка

Как установить светильник наружного освещения на кирпич

Как установить светильник наружного освещения на сайдинг

Набросок в коробе наружного освещения

Сокращение количества проводов и инфраструктуры с помощью интеллектуальных распределительных коробок

по Jim Cahill | 5 октября 2018 г. | Электрические компоненты и освещение

Главный блоггер, руководитель отдела социального маркетинга

Для проводных приборов требуется инфраструктура, такая как распределительные коробки, кабели и кабельные лотки. В презентации Emerson Exchange 2018 года «Снижение затрат на распределительные коробки, кабели и лотки за счет использования новых оптоволоконных панелей Emerson Appleton PlexPower» Кайл Ледники из Emerson, Алан Харрис и инженер-подрядчик (EPC) поделились этой инновацией.

Кайл начал обсуждение панели PlexPower, которая была доступна и использовалась в течение многих лет для распределения электроэнергии, освещения и управления двигателем. Традиционные панели, используемые в опасных зонах, представляют собой тяжелые литые алюминиевые панели с большим количеством болтов, что делает их установку и обслуживание дорогостоящими. В PlexPower автоматические выключатели рассчитаны на класс I, раздел 2 на уровне компонентов или выключателей, что обеспечивает большую гибкость и простоту установки.

Новая оптоволоконная панель PlexPower, выпущенная этим летом, использует существующую технологию компонентного уровня в сочетании с оптоволоконной коммутационной панелью в одном корпусе из нержавеющей стали. Затраты на проект сокращаются за счет переноса мощности и распределения оптоволокна на пол и подключения к интеллектуальным распределительным коробкам. Питание/данные/управление по меньшему количеству кабелей могут питать панели PlexPower Fiber.

Инженер EPC поделился примером использования электронной кроссировки DeltaV (DeltaV CHARMS). Они были разработаны для размещения в распределительных коробках в полевых условиях с технологическим оборудованием.

Распределительные коробки, настроенные на заказ (CTO), были указаны с кабелями, проложенными между системами и распределительными коробками. Распределительные шкафы были устранены, а распределительные коробки выводили провода к приборам веером. Панели полевых цепей использовались для распределения электроэнергии.

Был проведен анализ между обычным проектом и проектом с CHARMS и распределенной мощностью с более чем 2200 вводов/выводов. Для традиционной конструкции требовалось 195 кабелей домашней прокладки, а для удаленного ввода-вывода требовалось 16 кабелей. Количество прекращений сократилось с более чем 23 000 до 2 100. Распределительные шкафы были ликвидированы, как и некоторые стеллажи. Кабельный лоток был уменьшен с кол. из четырех 24-дюймовых кабельных лотков в один 12-дюймовый кабельный лоток. Документация также была значительно сокращена. Проект добавил разветвляющийся кабель, оптоволоконный кабель и оконечные устройства, но сокращения в других областях затмили эти добавления.

Затем подошел Алан, чтобы рассказать о гибридных кабелях, используемых для подключения оптоволоконных панелей PlexPower к распределительным коробкам Smart. Совместно с Belden компания Emerson использует гибридный кабель композитного типа, включающий в себя как питание, так и оптоволокно, объединенные в одном кабеле. Кабель выходит к резервным концентраторам PlexPower. Эти панели распределяют питание и связь по оптоволокну. Можно добавить множество аксессуаров, включая интеллектуальное освещение, обнаружение газа, камеры видеонаблюдения, точки доступа RFID, Wi-Fi и т. д.

Экономия достигается за счет устранения панелей ввода-вывода и кроссировки, а также уменьшения размеров зданий, необходимых для их размещения. Кроме того, все связанные с установкой расходы улучшают затраты и сроки.

Алан поделился историей производителя, который решил использовать интеллектуальные распределительные коробки позже в проекте после того, как кабельный лоток уже был спроектирован и установлен.
