Как подключить выключатель.

Подобные выключатели состоят конструктивно — из внутреннего механизма и изолирующей крышки, крепятся непосредственно, к поверхности стены
с помощью плоской площадки — подрозетника.

Монтаж выключателей начинается с установки подрозетника (может быть как металлическим, так и из диэлектрического материала).
В зависимости от материала поверхности, подрозетник жестко крепится с помощью дюбель-гвоздей (в кирпич или бетон),
шурупов (в пластик или дерево) винтов или саморезов (в металл). Отверстия сверлятся заранее,
либо с помощью перфоратора (бетон, кирпич), либо дрели (металл).
Далее к подрoзетнику крепится механизм
выключателя, через специальные отверстия в изолирующем основании. К клеммам подключаются заранее подготовленные
концы проводов.

В месте ввода проводов, у изолирующей крышки аккуратно подрезается или подламывается окошечко — это место заранее
перфорировано производителем. Изолирующая ( а так-же играющая декоративную роль) крышка устанавливается на место, и фиксируется,
как правило с помощью винтов или защелок. В последний момент одеваются клавиша (клавиши). Вся работа проводится со снятием напряжения.

Монтаж таких выключателей производится в специальных подрозетниках, напоминающих по форме неглубокий
стакан.

В материале стены, с помощью специальных инструментов,- коронок выбирается углубление.
Более подробно об этом процессе, в разделе — «Скрытая проводка под штукатуркой.»
Если
стена гипсокартонная, то просто круглое отверстие, под размер подрозетника. После чего — подрозетник

устанавливается. В гипсокартонной стене его фиксация осуществляется с помощью специальных лапок-зажимов.
В кирпичной, бетонной, гипсолитовой стенах подрозетники закрепляются с помощью строительных смесей
на основе гипса. В любом случае, подрозетники должны быть установлены очень ровно, по возможности,
за подлицо с поверхностью стены.

Следующим этапом, в стенe, по направлению к подрозетнику выдалбливается борозда
, достаточно глубокая для того чтобы спрятать питающий провод — штроба. Затем в
штробу закладывается провод, с таким расчетом, что бы длина его концов, выходящих в подрозетник,
была не короче 10см. После чего подготовленные концы подключаются к клеммам выключателя, а последняя
крепится к подрозетнику с помощью либо, специальных шурупов (при монтаже в гипсокартон — только шурупы!), либо используются металлические
распорки, входящие в конструкции механизма (при использовании старых металлических подрозетников — единственный вариант).

Вариант с подрозетником старого типа

С помощью отвертки затягиваются винты, расправляющие металлические распорки. Расправляясь распорки
жестко фиксируют механизм выключателя. Обязательное условие надежного крепления — передние упоры
выключателя, обязательно должны быть шире краев подразетника.

Сверху одевается крышка, крепятся клавиша (клавиши) — монтаж окончен.

На главную страницу

Использование каких — либо материалов этой страницы,
допускается при наличии ссылки на сайт «Электрика это просто».

Как соединить выключатель с лампочкой

Для многих мелкие повседневные бытовые проблемы, такие как замена лампочки или розетки, не представляют большой сложности. Однако как быть, если вы решили сделать комплексный ремонт в квартире, в том числе и провести новую электрику, а из практического опыта у вас только подзатыльник от мамы за то, что в детстве засунули ножницы в розетку и чуть не спалили квартиру?

Ответ очевиден – нанять профессионалов, но если он вас не устраивает, тогда многое придется научиться делать самостоятельно.

Сегодня мы поговорим о том, как сделать разводку на освещение, а точнее – как скоммутировать провода, чтобы «подружить» выключатель с лампочкой.

Итак, давайте по порядку. Чтобы вам было проще, я начну с азов. Те, кто знаком с электрикой не понаслышке, могут пропустить несколько абзацев и переходить прямо к сути вопроса.

Предположим, что у нас есть лампочка, и ее необходимо включить.

Чтобы лампочка загорелась, нужно подать на нее питание – подвести ноль и фазу. Для удобства лампочку вкручивают в патрон, а нулевой и фазный провод подсоединяют к клеммам патрона.

На фотографии мы видим, что одна жила имеет белый цвет, в электрике это – фаза, а вторая – сине-голубая – это ноль. Теперь, если получившуюся «вилку» из проводов вставить в розетку, лампочка загорится. И если данную конструкцию облагородить, приделать к проводам нормальную заводскую вилку и добавить декоративный элемент, получится бра.

Чтобы лампочка в нашем бра потухла, провода будет необходимо вынуть из розетки, а потом снова вставить, чтобы она загорелась, и так повторять до бесконечности. Согласитесь, крайне неудобно? Чтобы не заниматься подобной ерундой, умные люди придумали выключатель. Как он работает?

Выключатель – это размыкатель цепи. Он располагается между источником электроэнергии (в нашем случае это розетка) и потребителем (лампочка в бра). При нажатии на выключатель происходит разрыв фазы. Схематично это выглядит так:

Щелкнули выключателем (разомкнули фазу) – лампочка не горит.

Щелкнули еще раз (замкнули фазу) – лампочка горит.

Правда же, ничего сложного?

Теперь посмотрим на обычный одноклавишный выключатель с тыльной стороны.

На схеме стрелочками показано, что в гнездо сверху нужно вставить фазный провод, который идет от источника энергии (электрощиток), а в гнездо снизу – фазный провод, который идет на потребитель (лампочка).

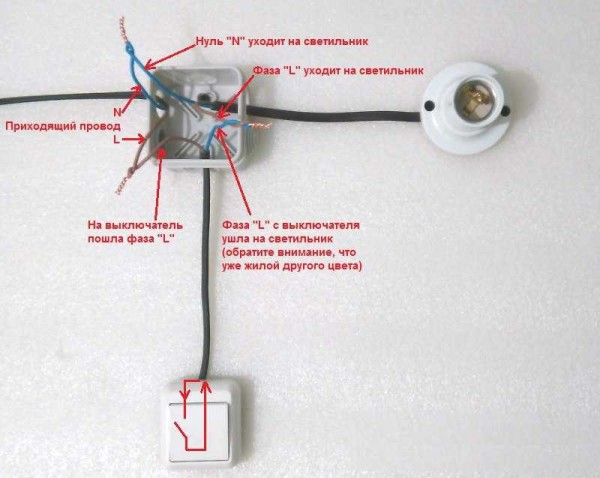

Схема коммутации проводов в распределительной коробке будет тоже очень простой:

Описать словами ее можно так:

1. Завели в коробку питающий фазный провод от источника (например, от розетки или напрямую от электрощита).

2. От входа выключателя в коробку завели фазный провод и соединили его с фазным проводом от источника.

3. От выхода выключателя завели провод на лампочку.

4. Завели в коробку нулевой провод от источника (розетка или электрощит)

5. Завели в коробку нулевой провод от лампочки, соединили его с нулевым проводом от источника

Таким образом, мы подали постоянный ноль на лампочку от источника, а фазу – через размыкатель цепи (выключатель).

С теорией разобрались, перейдем к практике.

Допустим, нам необходимо сделать электрику «под ключ» в квартире. Мы будем менять электрощиток и его начинку и тянуть кабель ко всем точкам заново. Предположим, что нам необходимо подвести кабель к люстре в комнате и установить выключатель. Что делать?

1.  Устанавливаем распаячную коробку на потолке. Она может быть круглая, квадратная, прямоугольная – это не принципиально. Мы работаем, в основном, с квадратными 100*100 мм.

2. Начинаем протягивать кабель. Кабель у нас будет трехжильный (ноль, фаза, заземление).

Самые распространенные цвета кабеля: ноль – синий или бело-голубой, фаза – белая или коричневая, заземление – желто-зеленое.

У нас ноль будет синий, фаза – коричневая, заземление желто-зеленое (для простоты на схеме обозначим желтым цветом).

Итак, в распаячную коробку с разных сторон (от щитка, от люстры и от выключателя) мы завели три трехжильных кабеля. Получилось примерно вот так (на цвет проводов не обращайте внимание, подходящее изображение взял для наглядного примера):



3. Теперь нужно скоммутрировать (соединить) провода в коробке.

Начнем с самого простого – заземления. Тут не нужно ничего выдумывать – просто соединяем все три желтых жилы вместе.



Далее – чуть посложнее. Нужно подать постоянный ноль на лампочку. Соединяем синюю нулевую жилу кабеля от щитка с синей нулевой жилой кабеля на лампочку.





Следующим шагом нужно подать питание на вход выключателя. Для этого соединяем коричневую фазную жилу кабеля, идущего от щита, с коричневой фазной жилой кабеля, идущего на выключатель.





Ну и напоследок нам необходимо подать питание от выключателя на лампочку. Для этого соединяем фазную коричневую жилу кабеля от лампочки с синей нулевой жилой кабеля от выключателя. Несмотря на то, что отходящая жила от выключателя имеет синий цвет, при нажатом выключателе она будет являться продолжением входящей фазы. А так как у нас в кабеле всего три жилы определенной расцветки, то используем ту, что осталась.





Вот, в общем-то, и все. Осталось лишь подключить люстру и завести концы кабеля в электрощиток.

Кстати, отвечу сразу на вопрос: а как соединять провода в распаячной коробке? Способов несколько, у каждого есть свои преимущества и недостатки. Затрагивать их в данном материале не будем, я лишь приведу самые распространенные примеры, используемые на практике.

Вариант 1. Скрутка.

Считается одним из самых надежных соединений и применяется чуть ли не с эпохи вымирания динозавров.



Вариант 2. Клеммники Wago быстрозажимные.

Быстро, красиво, удобно.



Вариант 3. Клеммники Wago рычажные.

Красивое, быстрозаменяемое соединение.



В общем и целом – какой бы способ вы ни выбрали, главное – делать все на совесть, соблюдая требования нормативных документов и технику безопасности.

Для ценителей красоты и эстетики напоследок – пример работы настоящего мастера.

Понравился материал? Пожалуйста, поддержите автора, поделитесь ссылкой с другими.

Автор: Владимир Омельченко

*Все материалы, размещенные на сайте, принадлежат их правообладателям. Полное или частичное копирование разрешается с согласия администрации ресурса sbk-remont.ru или с указанием прямой ссылки на источник.



Цепи освещения с однополюсным выключателем (США/Канада)

Цепи освещения с однополюсным выключателем (США/Канада). Узнайте, как подключить однополюсный выключатель света.

Прокрутите вниз, чтобы посмотреть обучающее видео на YouTube

Помните, что электричество опасно и может привести к летальному исходу. Вы должны иметь квалификацию и компетентность для выполнения электромонтажных работ.

В этой статье основное внимание уделяется использованию цветового кодирования и терминологии для Северной Америки. Если вам нужен другой регион, ознакомьтесь с другими нашими статьями Нажмите здесь .

Что такое однополюсные выключатели?

через GIPHY

Однополюсные выключатели являются наиболее простым типом переключателей. Они имеют две клеммы и заземление. Внутри переключателя находится дорожка, по которой проходит электричество, мы можем
щелкнуть тумблером, чтобы замкнуть или разорвать цепь и контролировать поток электричества.

Переключатель первым в цепи

Первый вариант, который мы рассмотрим, это когда переключатель расположен первым в цепи.

Via Giphy

для этого вам понадобятся следующие детали:

  • Box Здесь
  • 2-проводная кабель Здесь
  • Link Link здесь
  • . Ссылка здесь
  • Лампа Ссылка здесь

При выключенном питании; прокладываем черный горячий провод к нижней клемме выключателя. Затем мы прокладываем еще один горячий провод к потолочной коробке и к светильнику.
Затем мы подводим наш белый нейтральный провод и подключаем его к гайке внутри распределительной коробки. Затем мы прокладываем еще один белый нейтральный провод от гайки, в потолочную коробку и в светильник.

Чтобы сделать цепь безопасной, мы вводим заземляющий провод и подключаем его к гайке внутри распределительной коробки. Затем мы прокладываем заземляющий провод от клеммы заземления переключателя и подключаем его к гайке провода. Затем мы можем протянуть еще один заземляющий провод от потолочной коробки и также подключить его к гайке заземляющего провода.

Выключатель в данный момент выключен, поэтому, когда мы запитываем цепь, электричество может достичь выключателя, но не может пройти, потому что выключатель разомкнут. Когда мы переключаем переключатель во включенное положение, цепь замыкается, и электричество может течь через свет, питая его, а затем возвращаясь к панели выключателя. Если мы снова щелкнем переключателем
, цепь разорвется и свет погаснет.

Лампа первая в цепи

через GIPHY

Для этого вам понадобятся следующие детали:

  • Box Ссылка здесь
  • 2-Wire Cable Ссылка здесь
  • Проволочные гайки Link Здесь
  • Seiling Box здесь 66669
  • .
  • Лампа Ссылка здесь
  • Черная изолента Ссылка здесь

При выключенном питании мы подключаем горячий провод к гайке внутри потолочной коробки. Затем прокладываем нейтральный провод через потолочную коробку в светильник. После этого мы прокладываем черный провод от светильника и пропускаем его через потолочную коробку к распределительной коробке, чтобы затем подключить его к верхней клемме переключателя. Затем мы прокладываем белый провод от нижней клеммы выключателя и подключаем его к гайке горячего провода в потолочной коробке. По нему будет проходить электричество, поэтому мы хотим пометить его черной лентой, чтобы предупредить, что он горячий.

Теперь нам нужно провести заземляющий провод и соединить его с гайкой внутри потолочной коробки. Затем мы подключаем металлическую потолочную коробку к той же гайке заземляющего провода. Наконец, мы подключаем последнюю землю от гайки заземляющего провода через распределительную коробку к клемме заземления переключателя.

Выключатель выключен, поэтому, когда мы запитываем цепь, электричество может пройти к выключателю, но не пройти. Когда мы переключаем переключатель во включенное положение, электричество теперь может проходить через переключатель и питать свет. Если мы щелкнем выключателем, он снова перережет путь электричества, и свет погаснет.

3 проволочный кабель между потолочной коробкой и выключателем

через Giphy

для этого вам понадобятся следующие детали:

  • Switch Box Здесь
  • 2-wire Link здесь
  • 3 35 35 кабель Ссылка здесь
  • Гайки для проводов Ссылка здесь
  • Потолочная коробка Ссылка здесь
  • Лампа Ссылка здесь

провода для подачи электричества к выключателю, а не обматывать белый провод черной лентой. В этом методе нам нужно использовать еще несколько гаек, и один из нейтральных проводов будет заканчиваться внутри распределительной коробки.

Это работает так же, когда мы запитываем цепь, электричество поступает к выключателю, но не может пройти, потому что цепь разорвана. Когда мы щелкнем выключателем, он замкнет цепь и запитает свет, пока мы снова не щелкнем выключателем.

Руководство по подключению выключателя освещения

by mariaelectricals

Добро пожаловать на mariaelectricals. com. В этом уроке вы узнаете, как правильно подключить выключатель света. Как однополюсные, диммерные, так и двухпозиционные выключатели.

Несмотря на то, что проводка дома и распределительных коробок является работой лицензированного электрика, вы, как домовладелец, все же можете выполнять некоторые простые работы, такие как проводка выключателя света.

Подключение выключателя света — одна из самых простых операций в электромонтажных работах, особенно однополюсного выключателя. Но для неэлектриков это всегда тяжело.

Ниже приведены руководство и схема установки настенных выключателей в домашних и жилых домах.

1 Необходимые инструменты и материалы.

2 Как подключить стандартный выключатель света в 3 этапа

2.1 Шаг 1: Выключите выключатель

2.2 Шаг 2: Подсоедините провода

2.3 Шаг 3: Закрепите выключатель на стене

3 Как подключить 2-позиционный переключатель

3. 1 Подключение промежуточного переключателя

3.2 Как установить диммер

3.3 Имеет ли значение, какой провод куда идет на интеллектуальном переключателе света?

Необходимые инструменты и материалы.

  • Отвертка
  • Плоскогубцы
  • Инструмент для зачистки проводов
  • Универсальный нож

Материалы

  • Выключатель света
  • Проволочные гайки калибра 9038 90/238.
  • Черная изолента

Цвета проводов и где их использовать.

  • Черный: это нагрузочный или горячий кабель.
  • Белый: Нейтральный
  • Красный: Используется в проводке 3-х или 4-х позиционного выключателя для соединения выключателей вместе для управления освещением.
  • Зеленый кабель или оголенный заземляющий провод.

Примечание: Перед работой с электричеством всегда выключайте сервисную панель, а также надевайте перчатки.

Как подключить стандартный выключатель света в 3 этапа

Чтобы подключить однополюсный выключатель света, выполните следующие действия:

Шаг 1: Выключите выключатель от выключателя, который управляет светом.

Это необходимо для исключения возможности поражения электрическим током во время установки.

Вы также должны надевать средства индивидуальной защиты (СИЗ), такие как защитные перчатки, сапоги, и в равной степени работать с изолированными инструментами.

Шаг 2: Подсоедините провода

Два провода калибра 14 состоят из 3 проводов: одного черного, одного белого и медного заземляющего.

Коммутатор также поставляется с тремя клеммными винтами сбоку, одним заземлением и двумя горячими.

  • Снимите защитное покрытие с помощью универсального ножа и инструмента для зачистки проводов
  • Соедините вместе два белых нулевых провода. (Нейтраль от источника питания и идущая к патрону лампы).
  • Соедините два провода заземления, а также подключите их к винту клеммы заземления переключателя.
  • Подсоедините черный провод от источника питания к одной из общих клемм переключателя.
  • Кроме того, соедините черный разъем держателя лампы со вторым коричневым разъемом, чтобы завершить проводку.

Шаг 3. Закрепите выключатель на стене

Установите переключатель на металлическую коробку и закрепите его винтами. Убедитесь, что провода в коробке не зажаты.

Включите переключатель, чтобы проверить установку.

Как подключить двухпозиционный выключатель

Двухпозиционный выключатель освещения, также называемый лестничным выключателем, позволяет управлять одним светильником из двух разных мест.

Это полезно для освещения лестниц и коридоров, так как вы можете включить лампочку перед тем, как подняться наверх, а также выключать ее, когда поднимаетесь вверх.

Двухпозиционные переключатели имеют три винтовых контакта: COM, L1 и L2.

Проводка промежуточного переключателя

Промежуточная проводка аналогична двусторонней, но требует трех переключателей. Они полезны на лестницах или в больших зданиях, где вы хотите управлять одним светом из трех мест.

Как установить диммер



Установка диммера очень проста, это похоже на однополюсную проводку. Диммеры обычно поставляются с тремя короткими проводами, двумя черными и одним проводом заземления.

Процедуры установки

Перед любой установкой проверьте номинальную мощность приобретаемого диммера. Большинство из них могут работать до 600 Вт.

Проверьте мощность ваших ламп и убедитесь, что вы не перегрузили диммер.

Примечание. Диммеры не работают с большинством люминесцентных и светодиодных ламп. Для этих ламп требуются низковольтные диммеры.

Вот шаги, которые необходимо выполнить.

  • ОТКЛЮЧИТЕ питание от электрического щита.
