Как соединить провода в люстре самостоятельно: инструкции и полезные советы

На первый взгляд кажется, что подключение светильников не представляет особой сложности. Разве это трудно – соединить провода? Однако в условиях реалий могут быть и такие ситуации (причем нередко), когда количество проводов в люстре не два, а три или более. А если они еще и разного цвета? Такой оборот уже существенно осложняет и запутывает ситуацию. Как соединить провода в люстре в этом случае?

В любом случае паниковать явно не стоит, как, впрочем, и делать все наугад. Неправильное подключение осветительных приборов грозит разными последствиями, от поражения электрическим током до короткого замыкания. Поэтому даже к такому легкому делу необходимо относиться серьезно и ответственно.

Особенности работы ламп

Электрический ток в домашней проводке протекает по замкнутому контуру, который образован фазным и нулевым проводником. Это и позволяет лампочке светиться, так как электроны проходят через ее спираль. Но если его не подать на один из потенциалов, то и свечения не будет. Соответственно, лампочка будет гореть, пока есть напряжение, и погаснет при прекращении подачи на фазу или ноль, а также при обесточивании электроэнергии.

В то же время, согласно правилам безопасности, разрываться должна именно фаза. В противном случае при замене ламп с перегоревшей нитью накала, даже при отключенном выключателе, сохраняется риск поражения электрическим током. Для этого достаточно коснуться заземленной токоведущей части. Об этом стоит помнить каждому, кто желает знать, как подключить обыкновенный светильник или светодиодную потолочную люстру.

Но когда же отрезана фаза, то на патрон подается рабочий ноль, а он уже точно не способен принести вред человеческому организму.

Как маркируются провода

В старых жилых постройках, возведенных еще со времен СССР, проводка имеет лишь два провода: фазу и ноль. И чаще всего провода не имеют цветовой маркировки, поэтому запутаться легко. С квартирами в современных многоэтажных строениях все несколько проще – здесь уже присутствует цветовое обозначение.

Со времен СССР прошло уже много лет, и сегодня существуют правила, которые установил Европейский комитет электротехнической стандартизации. Они приняты в странах Европы, Китае, Российской Федерации. То есть теперь проблем с тем, как правильно подсоединить провода люстры, возникнуть не должно.

Согласно этим нормам, проводка маркируется следующими цветовыми оттенками:

• Рабочий ноль должен быть обозначен одной латинской буквой N, цветовой оттенок – обычно синий.
• Фаза – L, а цвет – серый, черный, коричневый.
• Нулевой защитный проводник (заземление) – обозначается уже двумя латинскими буквами PE, цвет – желто-зеленый.

В других странах цветовые обозначения могут отличаться от приведенных выше. Это обусловлено датой выпуска электрических приборов и типа кабелей внутри помещения. Как выше уже было отмечено, провода в постройках Советского Союза были одного цвета, и чаще всего – белого. В этом случае следует уметь определять где фаза, а где ноль. И об этом как раз пойдет далее речь.

Определяемся с проводами

Как подключить люстру с 3 проводами, когда документация к осветительному прибору не сохранилась? Такое иногда бывает, да и цветовая маркировка вовсе может отсутствовать, что актуально для старых домов. В этом случае попробуй определить, где, фаза, а где ноль. В такой ситуации лучше всего воспользоваться индикаторной отверткой, которая точно есть у каждого электрика.

При этом если к люстре подходят только два провода, то если вы их перепутаете, люстра все равно будет работать, хоть ток будет подан на боковой контакт для цоколя. Однако если их больше, то сработают вводные автоматы.

Определение принадлежности проводов делается так – жалом следует коснуться оголенного провода, а палец руки прижимается к торцевой части инструмента. Если напряжение присутствует (фаза), то индикатор загорится, в противном случае он гореть не будет (ноль или заземление). Конечно, это стоит делать, когда выключатель находится в положении «ВКЛ».

Помощь мультиметра

Что понять, как соединить провода в трехрожковой люстре в старом жилом доме для определения их принадлежности помимо индикаторной отвертки можно воспользоваться мультиметром. Такой прибор также полезно держать в доме каждому домашнему мастеру.

Для начала стоит сделать небольшую проверку: прибор поставить в режим прозвонки (значок диода с зуммером, обозначающим звуковой сигнал) и на короткое время закоротить щупы. Раздастся сигнал, который будет свидетельством того, что прибор исправен, а предел измерений выбран правильно.

Собственно сама процедура определения нуля и фазы:

• Чтобы понять, как соединить провода пятирожковой люстры, сначала из нее стоит выкрутить лампы. В патроне визуально определяют контакты. Пружинящий в центре соответствует фазе, тогда как вся металлическая резьба (служит для вкручивания цоколя) — это уже ноль.
• Нахождение нуля на проводах. Одним щупом следует коснуться боковой резьбы любого из патронов, а другим поочередно касаться оголенной части проводов, идущих к люстре.
• Звуковой сигнал даст знать о том, что нулевой проводник найден – его лучше сразу отметить маркером или любым другим способом.
• Нахождение фазного проводника. Делается все так же, только один щуп прикасается к пружинному контакту посередине, а другой – по очереди к оставшимся проводам. Тот же звуковой сигнал уведомит о фазе, которую также следует как-то пометить.

После определения фазы и нуля стоит перейти к определению количества контуров. Для этого одним щупом касаются найденного фазного проводника, а другим — поочередно к пружинящему контакту в каждом патроне.

Определение контуров также поможет ознакомиться с тем, как соединить провода люстры и проводки. Если он один, то звуковой сигнал будет раздаваться при касании контакта в каждом патроне. Если часть контактов не подает «признаков», тогда второй щуп стоит прикладывать к другому проводу. Наличие звукового сигнала будет свидетельством того, что другой проводник тоже фазный, а вся система уже двухконтурная.

Иногда третий провод может означать заземление, что также свидетельствует о системе с одним контуром. Проверка в этом случае сводится к следующему – один щуп на любую металлическую деталь люстры, а другой – к третьему проводнику. Также должен появиться звуковой сигнал.

Необходимая оснастка

Когда проводники найдены и определено количество контуров, можно переходить к рассмотрению способов подключения осветительных приборов. Что может понадобиться для такой работы?

Чтобы сделать все правильно, не обойтись без помощи определенной оснастки:

• индикаторной отвертки;
• мультиметра;
• пассатижей или плоскогубцев;
• ножа;
• изоленты.

Ко всему прочему для решения задачи, как подключить люстру с 6 проводами, 3 или 2, понадобится стремянка либо устойчивая подставка, паспорт на люстру (если он сохранился) маркер, чистый лист бумаги. Соединение проводов лучше производить не методом скрутки (что даже запрещено ПУЭ), а использовать клеммную колодку на три контакта. Она продается в любом строительном отделе хозяйственных магазинов и стоит недорого.

Техника безопасности

Для того чтобы подключить люстру, не обязательно вызывать электрика. С такой работой может справиться каждый, было бы желание и время. В то же время следует придерживаться определенных правил. Прежде всего, не следует делать скрутку для объединения несколько лампочек в отдельные группы. Со временем будет происходить окисление, качество контакта ухудшится, место соединения проводов станет нагреваться. В результате это приводит к риску возгорания. Поэтому рекомендуется прибегать к пайке.

Как соединить провода в люстре на потолке? Делать это следует исключительно через клеммные колодки. Как правило, большинство современных светильников уже укомплектованы ими, для старых люстр следует покупать их отдельно. Но иногда толщина группы жил может превышать размеры отверстия клеммной колодки. В этом случае оно заливается оловом и к этому месту припаивается провод.

Помимо этого проводить подключение следует только после подачи электроэнергии в квартиру или дом, причем можно обесточить все жилище либо выключить только автомат на линии освещения, где будет производиться работа.

Также следует учитывать еще ряд важных моментов:

• Ручки используемого инструмента должны быть изолированы без признаков повреждений.
• Перед началом работ всегда следует убедиться в отсутствии напряжения на проводах.
• Под ноги стоит положить коврик из любого диэлектрического материала.

Теперь стоит разобраться с тем, какие схемы подключения осветительных приборов существуют на сегодняшний день.

Подключение к двум проводам

Как соединить провода в люстре, когда их только два? Во многих квартирах старых построек обычно с потолка свисают только фаза и ноль. В этом случае управление люстрой осуществляется только одним способом – лампы зажигаются все сразу, если их больше чем одна (2, 3, 5 и т. д.). Это соответствует одноконтурной системе освещения.

Если люстра рассчитана на одну лампу, то особых трудностей не предвидится, но при наличии двух, трех и более следует провести дополнительную подготовку. Первым делом стоит объединить все фазные провода в люстре в единый контакт. Таким образом, формируется один контур. То же самое следует проделать и с другими проводами. Во многих люстрах обычно фаза и ноль разного цвета, как правило, коричневый или черный и синий соответственно.

В некоторых моделях группы уже объединены производителем, так что все оставляем как есть. В то же время некоторые осветительные приборы находятся в металлическом корпусе и имеют третий заземляющий провод. Но так как в нашем случае ему не найдется применение, то его следует обрезать, изолировать, ведь он полностью исключается из процесса.

Общий порядок работ того, как соединить провода в люстре, будет таковым:

• Для начала следует определить какая из жил с потолка чему соответствует.
• Наносятся соответствующие пометки.

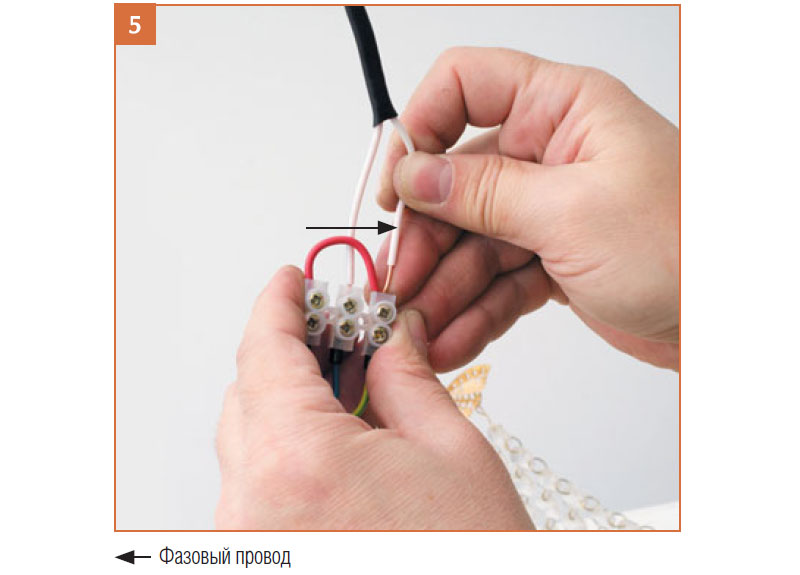

• Теперь остается подключить провода люстры с потолочными жилами. Причем начинать лучше с соединения нулевых проводов.
• Далее соединяются фазы.
• Проводится крепление люстры к потолку.
• Делается проверка работоспособности светильника.

Если следовать изложенной выше инструкции, то особых трудностей возникнуть не должно.

Подключение с защитным проводом

В этом случае это свидетельствует о том, что электрическая сеть жилого дома выполнена согласно современным стандартам. Здесь уже используется защитный ноль соответствующей расцветки. Трудностей здесь возникнуть также не должно, поскольку подключение проводится в соответствии с цветовым обозначением проводов.

Если приобретенный осветительный прибор выполнен в металлическом корпусе, то провод заземления в люстре обязательно присутствует, как незаменимый атрибут. И если ранее было упомянуто, что его следует изолировать от остальных, то теперь он подключается к соответствующему выводу с потолка через колодку.

Что делать, когда все провода одинакового оттенка, мы теперь знаем. Индикаторная отвертка или мультиметр помогут найти их принадлежность.

Финальная стадия подключения люстры

После соединения проводов люстры с потолочными выводами остается подключить выключатель. Это уже является завершающим этапом всей работы. Как нам теперь известно, с его помощью разъединяется именно фаза во избежание поражения электрическим током при случайном касании токоведущих частей. Что касается нулевых и заземляющих проводов, то они идут напрямую к лампам в обход выключателя.

Во многих магазинах в продаже есть устройства с разным количеством клавиш. Присутствует широкий ассортимент одноклавишных выключателей. Однако есть и другие варианты. Например, для люстры на 5 лампочек двойной выключатель будет оптимальным выбором. Также есть и трехклавишные аналоги.

Одноклавишный выключатель

Это самая простая схема, которая позволяет включать и выключать все лампы в люстре сразу (если их несколько). Как правило, такой вариант актуален в тех случаях, когда с потолка свисают только два провода, соответствующих фазе и нулю. Причем независимо от того, сколько проводов у самой люстры.

Непосредственно сам процесс сводится к соединению проводки в самом устройстве и установки его на стену. То есть на входной клемме прикручивается фаза от распределительной коробки, другой провод, который идет на люстру, соединяется с выходом.

Двухклавишный выключатель

Как соединить провода люстры на двойной выключатель? Здесь схема осложняется тем, что присутствует уже два фазы вместо одной.

Такие выключатели актуальны для формирования двухконтурной системы освещения – лампы просто группируются на несколько категорий:

• 1+1;
• 1+2;
• 2+2;
• 2+3;
• 3+3;

Подобных групп может быть и больше, поскольку тут все зависит от количества ламп в люстре. Само подключение производится аналогичным способ как при выключателе с одной клавишей, но с небольшим исключением. Теперь к его входу подводится один фазный провод от распределительной коробки, а от выхода идут уже два провода к каждой группе ламп.

Трехклавишный вариант

Такие выключатели уже актуальны для многорожковых люстр, где ламп может более 5. Здесь можно уже сформировать не две, а целых три независимые группы. Соответственно к осветительному прибору должны подходить три фазы, помимо рабочего нуля и защитного (если таковой вообще имеется в проводке квартиры или дома).

Подключение делается точно таким же образом, как мы уже рассматривали, только здесь отличием будет то, что на выходе выключателя уже три провода, которые пойдут к группам ламп. На входе же находится все та же фаза от распределительной коробки.

Современные люстры

Что касается современных светодиодных потолочных люстр, то их подключение проводится таким же образом, как и обычных ламповых люстр. Однако они не предназначены для сети в 220 В, им нужно напряжение поменьше и для этого в корпусе спрятан специальный понижающий модуль. Остается только соединить провода: фазу, ноль, заземление (если есть). Как это сделать, нам теперь известно.

В то же время следует понимать, что такие светильники в основном производятся в Китае, а это значит, что их качество напрямую зависит от производителя и соответственно стоимости люстры. По этой причине лучше не выбирать самые дешевые варианты, стоит купить вариант подороже, но зато прослужит он намного дольше.

Заключение

Как можно заметить задача, как подключить люстру с 3 проводами или более, не должна вызывать особых трудностей.

Главное, соблюдать элементарные правила и ни в коем случае не игнорировать технику безопасности. Тогда и результатом можно остаться довольным и избежать поражения электрическим током.

Как подключить провода к люстре

Содержание статьи

• 1 Что такое фаза, ноль и заземление
• 2 Нейтраль или фаза на выключатель?
• 3 Виды соединения проводов
• 4 Виды подключения
  • 4.1 Подключение к одинарному выключателю
  • 4.2 Видео подключения люстры к одинарному выключателю
  • 4.3 Как подсоединяется светильник к двойному выключателю
  • 4.4 Видео подключения люстры к двухклавишному выключателю
  • 4.5 Подключение люстры с вентилятором
  • 4.6 Подключение LED люстры
  • 4. 7 Подключение люстры с ПДУ
• 5 Заключение

Электрики легко и быстро выполняют подключение люстры. Однако для неспециалистов это сложный процесс. Тем более существуют люстры с одной и несколькими лампами. Устанавливаются также осветительные приборы с вентилятором или LED источниками света. Поэтому для правильного соединения нужно знать особенности процесса в конкретной ситуации.

Что такое фаза, ноль и заземление

Провод заземления — имеет желто-зеленую изоляцию.

Люстра может подключаться к двум, трем или даже четырем проводам. Все они выходят из потолка. Если их минимум три, то один будет являться заземлением. Такой провод называют «землей». В нем отсутствует напряжение. Провод заземления защищает человека от поражения электротоком. Его перепутать довольно сложно, потому что у него изоляция имеет желто-зеленый цвет как в России, так и в других странах. На электрических схемах он обозначается латинскими буквами «PE».

Примечание! Электрокабели с заземлением всегда прокладываются в новостройках. В старых домах «земля» встречается только после замены электрической проводки. Если выполняется подключение люстры с 3 проводами, один из которых заземление, тогда можно желто-зеленую жилу игнорировать или соединить с такой же в потолке.

Фаза представляет собой проводник, изоляция которого чаще имеет коричневый, черный или белый цвет. Однако производители также используют и другие цветовые решения. Именно по фазе ток движется к потребителю. На электрических схемах она обозначается литерой«L».

Нулевой провод — это нейтраль. Она используется для движения электротока в обратном направлении. Нулевой провод обычно имеет изоляцию синего или голубого цвета. На электросхемах он обозначается буквой «N». Ноль также необходим для выравнивания фазного напряжения в проводке.

При определении фазы и нуля не нужно ориентироваться на цвет проводов. Для этого необходимо использовать специальную отвертку с индикатором. Инструмент может иметь клавишу включения. Для определения фазы и нуля концы жил провода сначала разводятся в разные стороны, чтобы между ними отсутствовал контакт. Потом к каждому из них прикладывается индикаторная отвертка. Во время прикосновения к фазе на инструменте засветится индикатор. При этом он не будет гореть, когда происходит контакт с нулем.

Чтобы определить фазу и нейтраль, также можно использовать мультиметр. Этот прибор называется тестером, с помощью которого прозваниваются провода. При его использовании переключатель на устройстве должен быть установлен в положение «вольты». Потом выбирается шкала «больше 220 В». Затем щупы прибора одновременно прикладываются к двум проводам. Если они являются фазами, тогда на устройстве будут отображаться нули, так как такие провода не прозваниваются. Когда щупы приложены одновременно к нейтрали и фазе, на приборе появится 220 В.

Совет! После определения нуля и фазы рекомендуется выключить автомат в электрощитке. Чтобы не запутаться во время подключения люстры, необходимо пометить жилы с помощью изоленты или маркера.

Нейтраль или фаза на выключатель?

На первый взгляд, схема подключения люстры при разрыве нуля такая же, как и при установке выключателя на фазе. Однако в первом случае светильник всегда находится под напряжением. Поэтому существует вероятность, что при выполнении работ человека «ударит током». Это может произойти во время замены перегоревшей лампы или в процессе подключения осветительного прибора. Кроме того, при повреждении изоляции или электросоединений внутри люстры существует вероятность замыкания проводника на корпус. В этом случае во время соприкосновения со светильником человек почувствует сильный электрический разряд. Его последствия могут быть даже смертельными при определенных условиях. Поэтому советуем заранее проверить какой провод разрывает выключатель и если там ноль, то поменять его на фазу в распределительной коробке.

Виды соединения проводов

Необходимо выполнять соединение проводов по существующим правилам. Ведь такие места отличаются большим сопротивлением, что приводит к их сильному нагреву. Правильное соединение обеспечит безопасное и безаварийное использование светильника. Выполняется такая работа с помощью:

1. Пайки, которая осуществляется после скручивания проводов, но при наличии опыта, припоя, флюса и горелки.
2. Сварки, выполняемой после скрутки однородных жил и с помощью специального трансформатора. Работы проводятся при использовании электродов и средств защиты (очки, перчатки).
3. Опрессовки, осуществляемой пресс-клещами при использовании соединительных медных, алюминиевых или медно-аллюминиевых гильз.
4. Болтов, позволяющих соединить провода из меди и алюминия. Однако между жилами обязательно нужно проложить шайбу из стали.
5. Винтовых клеммников, используемых при соединении однородных и разнородных жил.
6. Колпачков СИЗ из пластика с внутренними пружинами, сжимающих и фиксирующих однородные провода.
7. Самозажимных клемм, позволяющих выполнить быстроразъемные соединения однородных и разнородных проводов путем отжатия специальных рычажков на изделиях.

Важно! Соединять напрямую провода из алюминия и меди нельзя, потому что материалы несовместимы гальванически. В месте их контакта даже при небольшом уровне влажности начинает происходить электрохимическая реакция. В результате соединение окисляется и начинает нагреваться. Это приводит к оплавлению изоляции, короткому замыканию или отгоранию провода.

Виды подключения

Если в светильнике два провода, выполняется простое подключение люстры к фазе и нулю. При этом неважно, куда какая жила будет подсоединена. Из потолка также может выходить две фазы при установленном двухклавишном выключателе. В этом случае проводники объединяют с последующим соединением с одним из проводов светильника. Такой вариант позволит включать люстру любой клавишей, а выключать — сразу двумя. Можно также одну фазу заизолировать, а вторую — соединить с проводом светильника. При таком исполнении свет будет зажигаться исключительно одной кнопкой выключателя.

Подключение к одинарному выключателю

Существенно упрощается установка люстры своими руками, если из потолка выходит два провода, один из которых разрывается выключателем. Однако в светильнике их может быть много. Когда провода в люстре только двух цветов, сначала оголенные концы проводников с одноцветной изоляцией скручиваются. Потом они соединяются с потолочной фазой или нейтралью. Со вторыми одноцветными проводами в светильнике выполняются точно такие же действия. По этой схеме подключения происходит одновременное включение всех лампочек в осветительном устройстве.

Видео подключения люстры к одинарному выключателю

Как подсоединяется светильник к двойному выключателю

Часто выполняется подключение люстры с 5 рожками. Нередко также требуется установить трех- или четырехрожковый светильник. При этом на стене устанавливается двухклавишный выключатель. Для всех таких осветительных приборов используется одна и та же схема подключения.

В каждом рожке светильника находится два провода разного цвета. Чтобы правильно повесить люстру и провода подключить к двойному выключателю, нужно их соединить с одной нейтралью и двумя фазами в потолке. Другими словами, необходимо электропровода в светильнике разделить на три группы. Такая схема подключения позволяет зажигать каждой клавишей выключателя определенное количество ламп в осветительном приборе. При этом разбивку проводников на две группы выполняют произвольным образом на свое усмотрение.

Видео подключения люстры к двухклавишному выключателю

Подключение люстры с вентилятором

Сейчас модно устанавливать потолочный осветительный прибор, совмещенный с вентилятором. Такое устройство будет особенно полезно в жаркую погоду. Перед подключением вентилятора с люстрой нужно изучить паспорт прибора. Из него можно узнать цветное обозначение электропроводов. В паспорте также указывается схема подключения.

Запускать вентилятор можно вместе с включением ламп или отдельно от них. В первом случае устанавливается одинарный выключатель, а во втором — изделие с двумя клавишами, которое разделяет фазу на два проводника.

Подключение LED люстры

Сейчас модно также устанавливать светильники с диодами. Они потребляют минимум электроэнергии и излучают интересный свет. Подключение светодиодной люстры осуществляется по схеме из паспорта. Для работы диодных элементов требуется низковольтное питание. Для его получения используется понижающий трансформатор, входящий в комплект осветительного прибора. Именно на него приходят 220 В из домашней электросети.

Подключение люстры с ПДУ

Схема подключения люстры с пультом отличается присутствием блока управления. Им оснащаются определенные модели светодиодных и галогенных светильников. Само подключение выполняется путем соединения двух свободных концов проводов в осветительном приборе с фазой и нейтралью на потолке. Легкость процесса объясняется тем, что производители еще во время изготовления люстры с пультом собирают всю схему в заводских условиях. Она полностью готова к подключению.

Примечание! У светильника с пультом всегда имеется третий тонкий проводник. Этот провод выполняет функцию антенны, благодаря которой осуществляется связь пульта и управляющего блока.

Заключение

Во время соединения проводов необходимо соблюдать существующие правила. Нельзя допускать прямого контакта алюминия и меди. Для соединения таких жил проще всего использовать клеммники. Чтобы не допустить ошибки при установке люстры, рекомендуется сначала изобразить на бумаге схему подключения.

Если остались вопросы, задавайте их комментариях. Мы постараемся дать развернутый ответ на них.

Поделиться

Проводка

— Как я могу соединить все эти провода вместе?

Пытаюсь установить светильник и мне нужно соединить все эти провода вместе, но они разного размера и их много.

Я думал сделать следующее:

1. Обрезать, чтобы они были одинакового размера
2. Зачищать по одной
3. Попробуй собрать все вместе и скрутить

Это лучший подход?

Дополнительная информация:
Это люстра из китая, я не ожидал, что потребуется столько труда, чтобы ее собрать.

Эти провода идут от ламп (LED G5 220v), их около 30 штук, и инструкции просят нас соединить все провода вместе, по цветам, есть красные провода (как на картинке ниже) и синие провода. Проблема в том, что проводов так много, что их сложно соединить вместе.

• проводка
• светильник

2

При таком количестве проводов лучше всего соединить их группами, а затем соединить группы вместе.

Вы можете спаять их группами, по одному новому проводу от каждой группы. Затем припаяйте новые провода вместе. Убедитесь, что вы положили соответствующую изоляцию на соединениях. Термоусадка намного лучше изоляционной ленты.

Или много клемм Wago или других клеммников, если у вас есть место.

Это типично для дешевых вещей, которые мы видим из далеких стран. Приспособление не имеет рейтинга безопасности и должно быть установлено в наших системах питания переменного тока. Если бы это было так, им пришлось бы предлагать решение проблемы «много проводов».

Его нужно отправить обратно, так как они знали, что обкрадывают вас, когда продавали его вам.

Если вы настаиваете на его сохранении, лучше всего преобразовать его в низковольтный, чтобы он работал на 12 вольт постоянного тока или максимум 24 вольта, и переключить лампочки на низковольтные. Поместите источник питания постоянного тока из списка в потолочную розетку.

0

Вы правы, это много работы и убогий дизайн.

Зачистите провода еще дальше (открывая вдвое большую часть проводника), скрутите их все вместе и припаяйте. Вам понадобится высокотемпературный утюг и много флюса, чтобы припой полностью прилипал ко всем проводам. Закройте его большой проволочной гайкой и обмотайте изолентой сверху донизу, чтобы предотвратить короткое замыкание.

Альтернативой пайке может быть большой обжимной соединитель. Зачистите проводники еще дальше, вставьте их все в обжимной разъем и будьте готовы оголить изо всех сил. Любые ослабленные провода могут оторваться, а в худшем случае плохой контакт может привести к перегреву. Рекомендуем покрыть их антиоксидантным составом (Noalox).

Другая идея состоит в том, чтобы изготовить клеммную колодку с винтовыми зажимами, но она будет очень длинной и может не поместиться в приспособление.

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Как подключить люстру с несколькими светильниками

23 марта 2022 г. 23 ноября 2022 г. / Авторы
Андре Хейс

Если в вашем доме есть фойе или большая комната с высоким потолком, люстра – лучший декоративный вариант. Он придает неповторимый декоративный штрих любому дому.

Однако установка люстры с несколькими лампочками может показаться сложной. И, если вы не знаете, как подключить люстру с несколькими светильниками, она не осветит вашу комнату, несмотря на то, что она подвешена к потолку. По этой причине вам необходимо понять правильный процесс подключения люстры, прежде чем непосредственно приступать к установке.

Вещи, необходимые для подключения люстры

Работая с любой люстрой, вы должны работать близко к потолку. Итак, все необходимые инструменты должны быть установлены в первую очередь, если вы хотите избежать беспокойства. В этом проекте вам понадобятся следующие инструменты для выполнения проводки.

• A Лестница
• Электрическая лента
• Проволочные разъемы и стриптизерки
• Новые сокеты
• КУНДЕР КУРД
• ОТВЕРКА
• AELTERITION TESTER

Процесс проводки Chandelier с Muld Lights 9008 9000 9000

электрический проект, вы должны отключить питание. Обычно люди выключают только люстру. Но есть риск случайного включения другим человеком. В таком состоянии вы можете не заметить этот вопрос с лестницы из-за концентрации на задачах. Поэтому обеспечьте свою безопасность, выключив главный выключатель. Затем перейдите к окончательному процессу подключения.

1. Во-первых, обесточиваются провода после отключения коробки выключателя. Теперь вам нужно установить электрическую коробку в том месте, где вы хотите повесить люстру. Как правило, эти электрические коробки устанавливаются в центре каждого потолка. Если нет, то вам нужно установить его вручную.
2. Во-вторых, оставьте люстру на столе и начните расставлять предметы. В этом случае ваша люстра совершенно бессильна, так как нет связи между электричеством и люстрой. Теперь разместите люстру в таком положении на столешнице, чтобы она оставалась перед вами. Расположение на верхней или нижней стороне создаст трудности в работе.
3. Затем проверьте провода люстры. Обычно каждая люстра поставляется с установленной в ней системой автоматической разводки. Эта система создает соединения со всеми лампочками люстры и выводит провода со шнуром. Иногда ответвительные провода проходят через плечи люстры. В противном случае они зацикливаются на руках.
4. После этого вы должны установить электрощиток в потолок. В этой коробке также есть несколько разъемов для проводов, которые используются для установки проводки люстр. Итак, для пробы подводим к распределительной коробке провода от люстры.
5. На этом этапе необходимо соединить все провода в соответствии с подобранным цветом и инструкциями производителя. Кроме того, не следует путать провода друг с другом. Вместо этого соедините их отдельно, а иногда используйте ленту, чтобы разделить их.
6. Допустим, у вашей люстры не хватает проводов для подключения снизу. В этом случае временно подвесьте люстру к потолку, а затем подключите провода. Убедитесь, что провода подключены правильно. Затем включите электричество, чтобы проверить, правильно ли работают лампочки.
7. Теперь проверьте, не горит ли какая-нибудь лампочка. В новой люстре все лампочки должны быть зажжены. Некоторые светильники могут не загореться, если вы меняете проводку или подвешиваете ранее установленную люстру. В этом случае отметьте лампочки и приклейте клейкую ленту на эти держатели с лампочками.
8. После этого снова отключите электричество и выньте лампочки из люстры. Теперь подайте питание на люстру и используйте тестер, чтобы проверить, есть ли какой-либо электрический ток на отмеченных плечах. В частности, вы должны вставить тестер в контакты держателя лампы, чтобы проверить электричество. Если тестер загорается, то с проводом проблем нет. Скорее нужно менять саму лампочку.

С другой стороны, вам нужно проверить этот провод от корневого уровня, когда вы не получаете электричество от держателя лампы. Итак, наденьте тестер на конец провода распределительной коробки. Если вы не найдете там электричества, вам придется менять весь провод. И когда вы получаете ток, возможно, есть проблема с проводкой этой конкретной линии.

9. Поскольку вы уже нашли поврежденные провода, вам необходимо установить новые провода на эти линии. Итак, отсоедините держатели ламп от люстры и отрежьте поврежденные провода от этого держателя. Теперь возьмите новые провода и используйте инструмент для зачистки проводов, чтобы снять немного изоляции с обоих концов проводов. Не забудьте скрутить многожильные провода, чтобы они оставались единым целым.
10. После укладки всех новых проводов подсоедините их к держателям ламп. Для этого возьмите определенный конец проволоки и согните его, как крючок. Затем вставьте провод в клемму гнезда держателя, чтобы закрепить его с помощью винта. Следуйте тому же методу для всех проводов. Затем выньте провода через кронштейны люстры.
11. Когда провода готовы, подключите их к проводу распределительной коробки. Здесь следует следить за тем, чтобы все новые провода были правильно установлены на свои места. Теперь снова установите лампочки и включите электричество, чтобы проверить, работают ли все лампочки. Если нет, то вам нужно снова выполнить тот же процесс для этой конкретной лампочки.
12. Наконец, вы можете закрыть крышку распределительной коробки и привинтить ее на место. Затем дайте окончательную проверку каждому проводу и кронштейну люстры. После этого повесьте люстру в выбранном вами положении и завершите процесс проводки.

Часто задаваемые вопросы

Как подключить светильник с несколькими источниками света?

На самом деле, люстра — это стильное решение для освещения.
