Как соединить провода в люстре 8 рожков: Как подключить люстру на 2,3,4,5 и более лампочек к выключателю

Содержание

с пятью плафонами, с подвесками, светодиодную

Источники освещения давно уже перестали быть просто устройствами, делающими нашу жизнь светлее. Теперь это ещё и декоративный элемент. В магазинах можно найти огромный выбор различных люстр, которые «соревнуются» друг с другом стилем, размерами и количеством рожков. Но сложнее всего — это сделать правильный выбор, а все детали приобретённой люстры объединить в единую конструкцию. Об этом стоит рассказать подробней.

Содержание статьи

  • Порядок сборки люстры
    • С пятью плафонами
    • Крепление рожков
  • С «висюльками»
  • Как собрать светодиодную люстру
  • Правильное подключение люстры
    • Подключение проводов в люстре
    • Подключение к выключателю с одной клавишей
    • Подключение люстры к выключателю с двумя клавишами

Порядок сборки люстры

Принеся домой только что купленную люстру, вскрываем коробку. Делать это следует аккуратно, чтобы случайно не повредить содержимое упаковки. Чтобы избавиться от клейкой ленты, лучше всего воспользоваться канцелярским ножом.

Производитель обычно всё упаковывает по блокам. Все детали лежат отдельно. К необходимым элементам уже подключены провода — задача лишь в том, чтобы верно их соединить друг с другом.

Важно! Прежде чем начинать собирать люстру, необходимо проверить наличие всех деталей. Как правило, производитель прикладывает перечень поставляемых элементов — в нём описано всё, вплоть до гаек и болтов. Лучше провести такую проверку сразу, ведь распаковав люстру, нам будет её сложно хранить. Вполне вероятно, что-нибудь да потеряется.

С пятью плафонами

Рожковую люстру необходимо начинать собирать с верхней части, а именно — с каркаса, который предназначен, чтобы держать на себе вес всей остальной конструкции.

Далее нужно будет собрать среднюю часть, на которой, собственно, и будет располагаться сам каркас. На этом же этапе нужно будет соединить верхнюю часть с декоративной тарелкой.

Декоративная тарелка предназначена не только для сокрытия проводов. Она позволяет предохранить проводку от повреждений.

Кроме всего прочего, тарелка помогает увеличить поверхность для удобного крепления устройства.

Крепление рожков

Как только будет завершена сборка верха и середины люстры, нужно заняться сборкой и фиксацией рожков на каркасе. Рожками называются элементы осветительного прибора, которые несут на себе лампочки. Как форма, так и их количество могут быть различными. Лишь этим может отличаться процедура сборки различных типов люстр, но в целом различий никаких нет.

Прежде всего следует открутить декоративную гайку — она удерживает защитный слой на корпусе. Затем откручиваем гайку с рожка, а также снимаем контршайбу.

Используя ранее снятые гайку с контршайбой, закрепляем рожок на корпусе люстры. Ставим декоративную гайку на то место, откуда ранее мы её выкрутили.

Оставшиеся рожки закрепляем аналогичным образом.

Внимание! Прежде чем накрепко фиксировать все рожки, следует проверить, что все они установлены симметрично. В случае, если они стоят криво, то сейчас это будет легче поправить, чем в дальнейшем.

С «висюльками»

Собирать люстру, которая имеет различные «висюльки» — занятие нудное, долгое и утомительное. Но, как ни странно, это совершенно несложно. Главное, после того как купите такую люстру, постарайтесь не потерять инструкцию. Она придёт на помощь ещё не один раз.

Даже когда понадобится снять «висюльки», чтобы почистить их от грязи и пыли, вновь повесить их будет намного проще — стоит лишь «освежить» в памяти инструкцию по их развешиванию. Раньше подвески крепились достаточно сложно, но сейчас для этого не понадобятся даже инструменты.

Как собрать светодиодную люстру

Вот что может быть сложного в том, чтобы собрать светодиодную люстру? Но, как показывает практика, именно собрать её и подготовить к установке и занимает больше всего времени. Все «блестяшки», которые имеются в комплекте поставки, заворачивают в защитную плёнку. Она предохраняет их от загрязнения, а также от механических повреждений.

Все эти детали необходимо раскрутить, избавить от плёнки. Далее, следуя инструкции, всё прикручиваем по своим местам, где нужно подвешиваем подвески (иногда в люстрах используют кристаллы Сваровски). Как только всё будет собрано, нужно вкрутить сами лампочки.

Следующий момент достаточно важен. В комплекте с люстрой идут приёмник и контроллер (обычно они размещены в общем корпусе), а также блоки для подачи питания на лампочки. Всё это оборудование должно быть хорошо закреплено, чтобы когда люстра будет повешена, в ней ничто не болталось.

Закрепить лучше клейкой лентой с двухсторонним слоем. Если её нет в наличии, то лучше приобрести, чтобы сделать всё качественно.

В группу светодиодов входит от двенадцати до пятидесяти элементов, которые соединяются последовательно.

По сути, на этом шаге сборку люстры можно считать завершённой.

Правильное подключение люстры

От количества плафонов, которыми оснащена люстра, зависит не только то, сколько в ней будет лампочек, но и сколько выводов — от каждой лампочки отходят по два провода. Будет просто замечательно, если производитель постарается подключить их к патрону. Но обычно их просто заводят в предназначенные для них направляющие и ни к чему не подключают.

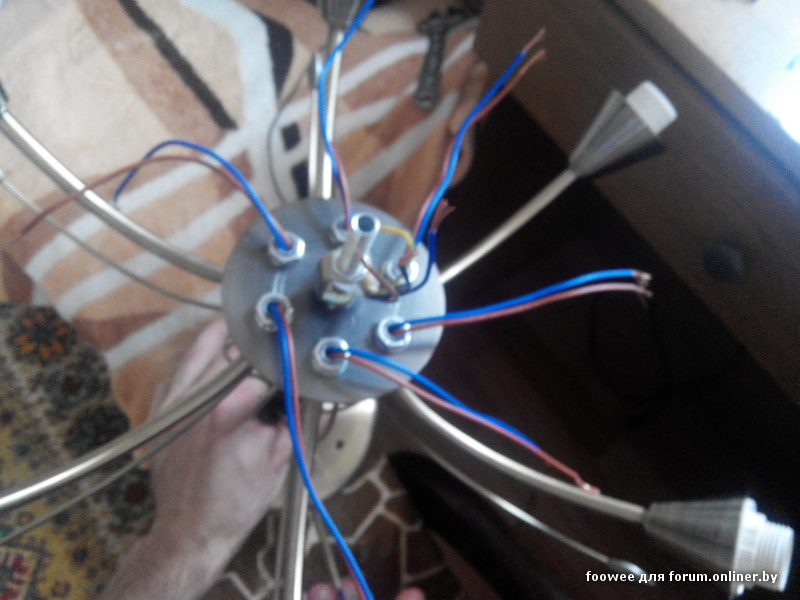

Подключение проводов в люстре

Бытовая проводка разводится по фазе и нулю. Если имеется ещё и заземляющий контур, то будет ещё и третий провод, который нужно подвести к контуру заземления. Имеется стандартная схема раскраски проводов: изоляция жёлтого цвета — «земля», провод с синей раскраской — «нуль», а красным или коричневым цветом обозначают «фазу».

Проще всего, если из потолка выходит кабель, где имеется фаза и нуль. В этом случае прерывание первого провода происходит в выключателе, а второй провод отводится в распредкоробку. Если количество рожков можно разбить на определённые группы, то нулевые провода соединяются в одно целое, а фазовые следует распределить по количеству клавиш на выключателе.

Подключение к выключателю с одной клавишей

Проще всего собственными силами осуществить подключение люстры к выключателю с одной клавишей. Этот вариант предполагает подведение к устройству всего двух проводов — фазового и нулевого. В каждом из рожков аналогично имеется два провода. Соединить их совсем несложно. Прежде всего нужно фазу соединить с фазой, а затем и нулевые подключить друг к другу. Все полученные группы соединяются с главным проводом, подающим напряжение, который проходит в стержне осветительного устройства.

Обычно вместе с люстрой поставляются соединительные колпачки, используя которые можно легко и качественно соединить проводку. Единственное, что потребуется, — освободить от изоляции кончики проводов, после чего скрутить, а затем, вращая колпачки, одеть их. Как только провода будут уложены в корпусе, следует зафиксировать крышку, использую декоративную гайку.

Справка. Иногда специалисты советуют припаять провода, чтобы соединение было более качественным и надёжным. Конечно, можно и перестраховаться, хотя и обычного соединения вполне достаточно.

Подключение люстры к выключателю с двумя клавишами

Готовясь к подключению люстры, необходимо сразу же разделить все рожки на определённые группы. Вернее, этих групп будет всего две. Если рожков чётное количество, то распределение будет идеально симметричным, что позволит выделить пару одинаковых групп, нулевые провода будут идти к третьей группе. Если в люстре три или пять рожков, нужно будет продумать, сколько ламп будет в каждой из групп. Возможно, будут такие соотношения:

  • один и два;
  • два и три;
  • один и четыре.

Провода, по которым идёт фаза, следует подвести к каждой выделенной группе рожков, затем соединить с основным, подающим электричество проводом. Следует учитывать, что выключатель с двумя клавишами требует наличия в потолке кабеля с тремя жилами. К одной из жил подводятся нулевые провода, к двум другим жилам идут фазовые.

Завершая работы по подключению, необходимо провести пробное включение люстры — если она работает нормально, то провода укладываются в корпус прибора, после чего закрепляется крышка. Её нужно прикрутить, используя декоративную гайку.

Блог компании Люстра-Маркет » Как собрать люстру

На сборку большой люстры для театра или музея даже у специалистов уходит довольно много времени – дело это очень сложное, требующее невероятной бережности и аккуратности. Но ведь специалисты собирают, как правило, тяжёлые конструкции, которые весят несколько десятков килограмм – двух-, даже трёхметровые конструкции с полусотней ламп и сотнями мелких подвесочек! Интересно, а можно ли справиться со сборкой люстры, если ты не специалист? Конечно, можно!

Сложные конструкции нередко дополняются инструкциями. Но не всегда, к сожалению. Иностранные производители как-то само собой разумеющимся считают, что сборку люстры для вас будет производить специалист. К сожалению, услуги у нас дороги, а зарплаты невелики, поэтому многие вещи, в том числе и сборку люстры, в России предпочитают делать своими силами. Начнём?

1. Откройте коробку. Простой шаг, но делать это нужно очень аккуратно. Люстры нередко содержат стеклянные или хрустальные части, поэтому открывать коробку лучше по швам, используя нож для бумаги.

2. Посмотрите в коробку. Обычно в ней, помимо деталей люстры, есть описание. Достаньте описание и проверьте, все ли детали на месте. Если будете выкладывать их из коробки, постарайтесь соблюдать порядок. Обычно производители укладывают детали люстры по порядку – крепёж к крепежу, подвески к подвескам. Могут быть присоединены и провода, поэтому части из коробки извлекайте очень аккуратно, чтобы ничего не разбить.

3. Не нужно сразу всё распаковывать, пусть лежит в упаковке. Постепенно будем это всё освобождать – по мере надобности.

4. Найдите основу люстры. Это может быть металлический корпус или хрустальная колба-основание с креплениями для рожков.

5. Найдите крепление, которым люстра присоединяется к потолку.

6. Соберите крепление, установив на верхнюю чашу крепёжную планку. К этой части подсоедините основу люстры.

7. Ознакомьтесь с креплением рожков. Обычно в корпусе есть защитная крышка, которая открывает доступ к креплению, а на самих рожках есть резьба с гайками и шайбами. Открутите их, вставьте рожки в предназначенные для них отверстия, и снова заверните гайки. Провода пока не трогайте, только разведите, чтобы было понятно, какие к какому рожку относятся.

8. Когда все рожки закреплены, можно приступить к проводам. Заметили? Они имеют разные цвета. Если у вас выключатель с одной клавишей, то просто соедините провода по цвету в две группы – коричневые к коричневым (это фаза), синие к синим (это ноль). Теперь соединяем провода с главным проводом в чаше. Скрутки прячем в соединительных колпачках, которые должны входить в комплект.

9. Если выключатель у вас имеет две клавиши, нужно соединить проводки рожков немного иначе. В одну группу соединяем все «нули», а «фазы» разбиваем на две группы. Если у люстры довольно много рожков (например, 5), красивее будет соединить их не подряд, а с небольшой разбивкой, например: 1,3 и 5 – 2 и 4. Ну, и дальше присоединить к главному питающему проводу. Заметьте: чтобы была возможность соединять люстру с двойным выключателем, провод должен быть трёхжильным. Для одноклавишного достаточно и двухжильного.

10. Теперь подключите люстру к проводке квартиры – фазы с фазами, нули с нулями. Вкрутите лампочки, чтобы проверить работу. Обратите внимание – у некоторых люстр ещё есть провод заземления. Если у вас в квартире в проводке тоже есть такой провод, подключайте к нему. Если нет (в старых квартирах может и не быть), то изолируйте провод, и красиво уложите внутри чаши, чтобы он не торчал наружу.

11. Горит? Нормально. Теперь можно установить плафоны и повесить подвески.

12. Вы справились.
