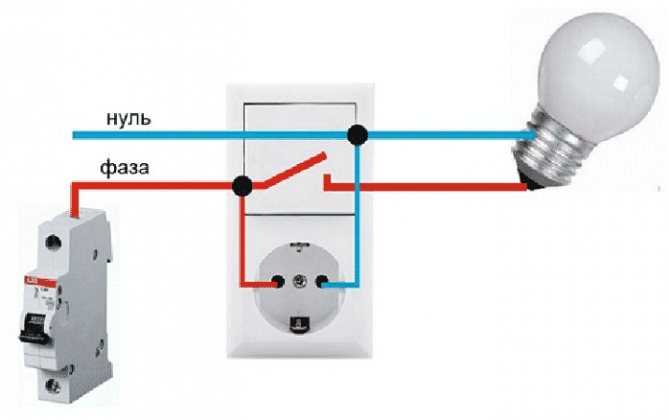

Как соединить провода на выключатель и розетку: Схема подключения выключателя и розетки от одного провода

Как подключить розетку

Содержание

1. Меры безопасности при подключении электрических розеток
2. Как подключить розетку
3. Подключение розетки с заземлением

Меры безопасности при подключении электрических розеток

Во всех видах электрических работ должны соблюдаться меры безопасности, в том числе и при подключении розетки. Перед подключением розетки нужно отключить вводной автомат в подъезде или в домовом электрощите. Если имеются групповые автоматы, то отключают автомат для этой устанавливаемой розетки.

Подключение розетки

Отключив нужный автомат, закройте дверцу электрощита на замок или примите другие меры от случайной подачи напряжения при подключении розетки. Далее проверяется отсутствие напряжения в розетке индикатором напряжения или вольтметром. Перед проверкой индикатором напряжения, проверить его работоспособность на другой работающей розетке.

Как подключить розетку

Перед подключением розетки должен быть установлен подрозетник и протянут кабель. Наружная изоляция кабеля снимается на 15 см. Это для кабеля с двойной изоляцией марки ВВГ, ПВС. Наружная изоляция подрезается вдоль кабеля острым ножом, выворачивается и обрезается в конце надреза.

При снятой внешней изоляции кабеля провода удобнее разводить и легче сгибать. Изоляция с жил проводов снимается от 5 до 10 мм, в зависимости от вида крепления. При обычном креплении, очищенный от изоляции на 5 мм провод вставляется в клемму розетки и затягивается винтом.

Подключение одной розетки с заземлением

Если вы выбрали более крепкий и надежный вид крепления на кольцо, изоляция очищается примерно на 10 мм и делается кольцо от 4 до 5 мм в диаметре. При креплении провода на кольцо, загиб кольца должен располагаться по ходу движения винта по часовой стрелке.

Методы подключения обычный и на кольцо

Это нужно, чтобы кольцо не разгибалось при затягивании винта, а наоборот сжималось. При креплении на кольцо, площадь контакта провода максимальная и он меньше греется. Если в разводке розеток используется кабель с медной многожильной жилой, то после снятия с него изоляции жила обслуживается.

Расположение клемм розетки

Затягивать винты крепления клеммы розетки нужно крепко, но не настолько, чтобы сорвать резьбу. Под головку винта ставится граверная шайба (пружинная), для надежности крепления. Кабель для розеток лучше прокладывать с цветной изоляцией провода.

Фазный провод ставьте на левый или верхний контакт розетки. Это в будущем вам поможет в поиске неисправностей розетки. Вы будете знать, где должна находиться фаза. Но это условие не обязательное.

После подключения аккуратно вставляют розетку в подрозетник и разводят провода так, чтобы они не соприкосались между собой, не задевали клеммы и не попали под винты крепления розетки. Крепление розетки в подрозетнике может быть винтовым или с помощью специальных лапок.

Двойная розетка с боковыми заземляющими контактами и шторками на контактах

В этом случае перед установкой розетки с лапками их раскручивают (ослабляют), а при установке розетки в подрозетнике затягивают.  Во время установки в подрозетник следите, чтобы розетка не выходила за плоскость стены. В конце установки розетка закрывается декоративной крышкой.

Подключение розетки с заземлением

Перед подключением розетки с заземлением должен быть проложен трехжильный кабель с желто — зеленым заземляющим проводом. На розетки с заземлением имеется третья клемма с обозначением заземления. Распознать клемму заземления также можно по расположению заземляющего контакта на розетке. Видите, как подключить розетку с заземлением решается так же просто, как и подключение обычной розетки.

Подключение блока розеток шлейфом

Подключение двойной розетки с заземлением или без него так же не трудно. Обычно двойная розетка или блок розеток имеет те же клеммы, что и одинарная розетка, а шлейф или параллельное соединение, уже имеется в блоке розеток. И подсоединение проводов у него делают как в обычной розетке.

Если же нужно установить несколько рядом стоящих, отдельных розеток, то соединяются клеммы розеток параллельно, т. е. к клемме розетки будет идти два провода, один подходящий, а другой отходящий. Есть еще один, более надежный способ соединения проводов у таких розеток.

Соединение розеток шлейфом без разрыва проводов

Провода на клеммах розетки не обрезаются, а только снимается 10 мм изоляции в нужном месте, делается кольцо и затягивается винтом с гравером, и так до полного подключения первой розетки. Провода от первой розетки прокладывают на вторую розетку, а первую полностью устанавливают на место.

Далее, для второй розетки также снимается изоляция на цельном проводе в нужном месте, а остаток проводов протягивается к третьей розетке и так далее. Провод обрезается только на последней розетке. Такое кольцевое соединение более надежно и безопасно. Для блоков розеток нужно рассчитывать сечение кабеля для полной нагрузки всех розеток.

Помогла вам статья?

Как подключить комбинированную вилку и выключатель

» Каталог домашней электропроводки
» Жилая электропроводка: руководство по домашней электропроводке
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика

Проводка комбинированной вилки и выключателя света
Электрика Вопрос: Я живу в очень старом доме и пытаюсь просто заменить туалетный столик. У меня есть один выключатель в ванной, который управляет только верхним светом. Старый косметический светильник был подключен к старой проводке над зеркалом, которая не приводилась в действие выключателем света.

• На старом туалетном столике была отдельная кнопка включения, которой нет у нового.
• Я проложил новый провод от туалетного столика к новому комбинированному выключателю и розетке, которые я хочу использовать вместо существующего выключателя света. Сначала я подключил светильник на туалетном столике от старого и нового проводов к новому комбинированному выключателю, черный к черному и белый к белому, и все основания на туалетном столике и новой розетке, и все закончилось одним и тем же результатом.
• Выключатель управляет только верхним светом, а косметический светильник имеет постоянную мощность.
• Я отцепил старые провода и просто подключил новый провод от туалетного столика к выключателю и получил тот же результат. Я пробовал все возможные комбинации.
• Выключатель включает верхний свет, и я получаю питание от розетки, но кажется, что ничто не управляет освещением туалетного столика.
• Светильник туалетного столика всегда горит, пока я не выключу выключатель. Светильник туалетного столика находится на том же выключателе, что и верхний светильник в ванной.

Этот вопрос по электропроводке поступил от компании Marni в Лехайтоне, штат Пенсильвания.

Ответ Дейва:
Спасибо за вопрос по электропроводке, Marni.

Подключение комбинированной вилки и выключателя света

Применение: Подключение комбинированной вилки и выключателя.
Уровень квалификации: от среднего до продвинутого — лучше всего устанавливать лицензированный подрядчик или сертифицированный электрик.
Необходимые инструменты: Зависит от точного объема работ. Инструменты электрика, включая ручные инструменты и тестер напряжения.
Расчетное время: Зависит от личного опыта и умения работать с инструментами и доступом к проводке.
Меры предосторожности: Определите существующую цепь освещения на электрическом щите, выключите ее, а затем пометьте ее примечанием, прежде чем выполнять какую-либо проводку.
Примечание. Установка дополнительной электропроводки должна осуществляться через местную строительную комиссию, в соответствии с применимыми местными и национальными электротехническими нормами, при наличии разрешения и при наличии необходимых проверок.

Инструкции по подключению комбинированной розетки и выключателя

• Сначала нужно понять, что для розетки на 120 В требуется горячий, нейтральный и заземляющий провода.
• Далее нам нужно проверить, есть ли в настенной коробке, где есть комбинированная вилка и выключатель, необходимые провода. Важно знать, что белый провод, который находится в распределительной коробке, не обязательно является нейтральным проводом, особенно если белый провод подключен к выключателю, что указывает на то, что белый провод фактически используется для переключения питания.
  • Есть несколько способов подключения, но из-за возраста дома и электропроводки я бы сделал следующее:
    • Оставьте существующую проводку и выключатель потолочного светильника как есть.
    • Проложите 3-жильный кабель того же сечения от туалетного столика к настенному выключателю.
    • Черно-белый цвет будет использоваться для питания розетки и выключателя туалетного столика.
    • Красный провод будет использоваться в качестве коммутируемого ответвления обратно к светильнику в туалетном столике, где он будет подключен к черному проводу светильника в туалетном столике.
    • Все нейтральные провода также будут сращены вместе у туалетного столика.
    • Настенную распределительную коробку следует заменить на 2-местную распределительную коробку большого размера.
    • Поскольку это ванная комната, комбинация должна быть GFCI и комбо-выключателем, а не обычной розеткой.
• Если провод заземления отсутствует, то розетка GFCI должна быть помечена кодом «Незаземленная розетка». GFCI по-прежнему будет функционировать как GFCI, но наземный источник недоступен.
