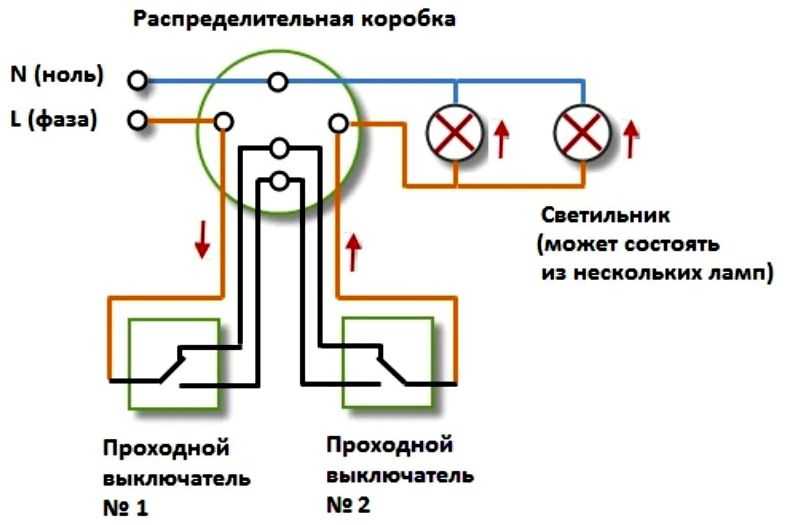

Проходной выключатель. Инструкция. Схема подключения

Сенсорные проходные выключатели Livolo возможно установить на заложенную проводку для клавишных выключателей без внесения изменений в проводку!  Распред коробки вскрывать не нужно.

Сенсорный проходной выключатель Livolo универсальный, он же перекрестный или маршевый используется для управления освещением из двух и более мест. Работает в режиме вкл/выкл.

Подключение проходных выключателей Livolo проще чем у клавишных. Коммутацию выполняет Главный (Master) выключатель, Второстепенные (Slave) выключатели передают команду вкл/выкл Главному выключателю.

  • Для подключения Главного (Master) выключателя используются клеммы: Lin — фаза, L1 и L2 — выход на линии нагрузки, COM — информационный.

  • Для подключения Второстепенного (Slave) выключателя используются две клеммы: Lin — фаза, COM — информационный.



Схема подключения сенсорных проходных выключателей Ливоло для управления освещением из двух мест

Односенсорные модели VL-C701S, VL-C701SR, VL-C701SZ*, VL-C701SQ*.

Двухсенсорные модели VL-C702S, VL-C702SR, VL-C702SZ*, VL-C702SQ*

Схема подключения сенсорных проходных выключателей Ливоло для управления освещением из трех мест

Схема подключения сенсорных проходных выключателей Ливоло для управления освещением из четырех мест

Программирование.

Внимание! Функция проходного переключателя начинает работать только после программирования. Без программирования свет будет включать только Главный (Master) выключатель.

Выполните следующие действия:

Шаг 1: Прикоснитесь к сенсору Главного выключателя и удерживайте палец до звукового сигнала (примерно 4-5 секунд). Уберите палец из зоны сенсора.

Шаг 2: Прикоснитесь к сенсору Второстепенного переключателя на пол секунды.

Сброс программирования:

Прикоснитесь к сенсору Главного переключателя и удерживайте палец до второго звукового сигнала (примерно через 10 секунд). Программирование будет сброшено.



* Умные выключатели VL-C701SZ или VL-C702SZ, и бесшумные выключатели VL-C701SQ или VL-C702SQ устанавливаются только на место Главного (Master) выключателя. Второстепенные (Slave) выключатели используются VL-C701S или VL-C702S.

Схема подключения проходных выключателей Livolo на разводку, выполненную для клавишных выключателей

Заложенных проводов достаточно. Распределительные коробки вскрывать не нужно. Необходимо подать фазу на два выключателя и соединить их информационным COM проводом.

Как подключить проходной сенсорный выключатель Livolo на проводку для клавишных выключателей

Пример реализации схемы управления двумя источниками свети из двух мест. Необходимо подать фазу на два выключателя и соединить их информационным COM проводом. После подключения останется два свободных провода.



Пример реализации освещения в спальной комнате с применением проходных выключателей LIVOLO.

ЗАДАЧА!

Реализовать управление общим освещением комнаты с трех мест: слева от кровати, справа от кровати, при входе в комнату.

Реализовать управление отдельными бра по обе стороны кровати.

  • Сенсор №1 управляет лампой №1.

  • Сенсор №2 управляет лампой №2, второй сенсор №1 управляет лампой №1.

  • Сенсор №3 управляет лампой №3, второй сенсор №1 управляет лампой №1.

Обзорное видео о подключении проходных выключателей Livolo

Если у Вас остались вопросы по подключению проходных выключателей Livolo мы с радостью Вам поможем. Наши контакты https://livolo.in.ua/pages/contacts/

Проводка

— Как правильно подключить трехпозиционные переключатели и однополюсный переключатель?

У меня подключена вышеуказанная установка. Вот изображение фактической проводки правого распределительного ящика.

Но переключатели явно неправильно подключены. Когда я тестирую переключатели, я вижу следующее:

1 — переключатель в крайнем левом углу моей диаграммы

2 — переключатель в середине моей диаграммы

3 — переключатель в крайнем правом углу моей диаграммы

A — лампочка слева на моей схеме

B — лампочка справа на моей схеме

1 2 3 А Б
1 шт. 2Up 3Up НА НА
1 шт. 2Up 3Вниз НА от
1 шт. 2Вниз 3Up от от
1 шт. 2Вниз 3Вниз от от
1Вниз 2Up 3Up от от
1Вниз 2Up 3Вниз от от
1Вниз 2Вниз 3Up НА НА
1Вниз 2Вниз 3Вниз НА от

Глядя на эти результаты, индикатор A горит только в том случае, если два трехпозиционных переключателя находятся в одинаковой конфигурации (оба вверху или оба внизу), независимо от того, как настроен однополюсный переключатель. Индикатор B горит только в том случае, если два трехпозиционных переключателя находятся в одинаковой конфигурации (оба вверху или оба внизу) И однополюсный переключатель находится в верхнем положении.

Я даже залез на чердак, чтобы убедиться, что нет проводов, соединяющих 2 лампочки. Я не могу понять, что в мире вызывает такие результаты. Я особенно не могу понять, как на второй свет (тот, что подключен к однополюсному выключателю) влияют другие выключатели.

  • проводка

2

Любой цвет, если он черный.

— Генри Форд

Неудивительно, что вы запутались. У вас есть черные провода, выполняющие 3 разные функции. Давайте возьмем нашу удобную упаковку из 5 цветных изоляционных лент и перемаркируем провода в соответствии с работой, которую они должны выполнять.

  • Черный для всегда горячий
  • Белый для нейтральный (требуется по коду)
  • Красный для с включенным горячим 1 (горячим, когда вы хотите, чтобы лампа 1 была включена)
  • Синий для с включенным горячим 2 (горячий, когда вы хотите включить лампу 2)
  • Желтый для 2 путешественников в 3-полосной конфигурации.

(стандартная трехсторонняя схема)

Итак, давайте перемаркируем провода цветной изолентой. Теперь ваш рисунок выглядит так.

Я только раскрасил, я не менял никаких проводных маршрутов… так что ваш рисунок был полностью правильным. Что пошло не так, так это путаница черных проводов.

В маркировке проводов есть одно особое исключение. Ваша трехсторонняя «шпора» имеет белый цвет, но не нейтральный. В этом случае белый должен быть Always-Hot .* Так что, как это ни парадоксально, белый провод должен быть помечен черным**, а черный/красный провода должны быть помечены желтым.

Обратите внимание, что использование* и перемаркировка** белого провода черным/всегда горячим является требованием Кодекса , а не Харперизмом. Все остальные цветовые обозначения проводов не являются обязательными и являются лишь моим предложением.

* Используйте белый цвет для постоянного нагрева: NEC 200. 7(C)(1), предложение 3.

* Повторная маркировка белого цвета: NEC 200.7(C)(1), предложение 1-2.

8

смоделируйте эту схему — схема создана с помощью CircuitLab

Рисунок 1. Что вы хотите.

смоделируйте эту схему

Рисунок 2. Что у вас получилось.

8

Ваша электрическая схема находится в непримиримом конфликте с вашей таблицей истинности. Я думаю, что ваша таблица истинности верна, а схема соединений неверна. Ваша схема на самом деле подключена следующим образом:

Как прокомментировал @Harper-ReinstateMonica, вы перепутали кабель Light-A с кабелем питания.

Питание идет сначала на общий вывод ближней 3-х полосной (стрелка 2), затем через проходные на дальнюю 3-х полосную (стрелка 1). Черный провод в 3-жильном кабеле не является постоянно горячим для выключателя 1, это коммутируемый горячий, возвращаемый от выключателя 1.

Вам может быть трудно поверить, что вы могли неправильно диагностировать свою проводку таким образом, но это один из тех случаев, когда вы можете смотреть на ошибку в течение нескольких дней и не видеть ее, в то время как первый же невежественный йаху, который приходит и смотрит через плечо указывает на это немедленно.

Вы можете проверить эту схему, отсоединив черный провод от общей клеммы выключателя 2 и проверив его на наличие постоянного горячего напряжения.

После того, как вы правильно идентифицировали все кабели и провода, у вас не должно возникнуть проблем с подключением в соответствии со схемой в вашем вопросе, которая, как вы все это время поддерживали, должна работать правильно.

И вам больше не нужно прокладывать 70-футовые провода.

1

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя адрес электронной почты и пароль

Опубликовать как гость

Электронная почта

Обязательно, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Smart Switch Нет нейтрального провода в вашем доме

Интеллектуальным коммутаторам

требуется постоянный поток энергии, чтобы их радиомодули могли обмениваться данными с другими устройствами и концентраторами. Нейтральный провод, подключенный к выключателю, замыкает цепь и обеспечивает подачу электроэнергии к интеллектуальному выключателю. В этой статье объясняется, как определить нейтральный провод. Мы также предоставим вам варианты, если ваш дом подключен к выключателям и розеткам без нейтрального провода.

Нейтральный провод умного переключателя

Содержание
  • Для замены батареек отвертки не нужны.
  • Работает даже без систем домашней автоматизации
  • Пользователи могут носить диммер с собой, как портативный пульт
  • Позволяет управлять диммером вручную, даже если вы не используете приложение Philips для телефона.
  • Подходит для семей с несколькими членами семьи, использующими диммер. Приложение Philips не обязательно должно быть установлено на каждом телефоне.
  • Пользователи, желающие подключить к диммеру более 10 лампочек, должны будут приобрести мост Hue. Этот диммер отлично работает только с 10 умными лампочками.
  • Ограниченная настройка
  • Если вы используете Bluetooth, то вы не сможете использовать все возможности этого переключателя.

Примечание:  Всегда консультируйтесь с лицензированным электриком по вопросам, касающимся электрической схемы вашего дома, и обязательно ознакомьтесь с соответствующими строительными нормами, прежде чем выполнять какие-либо электрические работы, которые зависят от местоположения. Люди без лицензии ограничены в том, какие электромонтажные работы они могут выполнять на законных основаниях; Кроме того, некоторые работы могут быть законными, если они выполняются под руководством электрика с соответствующей квалификацией.

Как правило, дома, построенные после 1980-х годов, имеют нейтральный провод, идущий к корпусам выключателей; следовательно, никакой проблемы не существует. Однако в домах, построенных в середине 1980-х годов и позже, может отсутствовать нулевой провод, идущий к корпусам выключателей.

В этой статье мы поговорим об умном выключателе без нейтрали. Одна из распространенных проблем для новых пользователей умного дома заключается в том, что они хотят установить несколько интеллектуальных выключателей для управления освещением, но их существующие выключатели не включают нейтральный провод. Есть несколько вариантов установки умного выключателя без нейтрального провода, но сначала давайте проверим, есть ли у вас нейтральный провод.

Что такое нейтральный провод и есть ли он у меня?

Одним из способов подключения выключателя освещения является подключение проводки источника питания непосредственно к светильнику, а выключатель используется для замыкания цепи. В этом случае у вас не будет нулевого провода, а ваша существующая конфигурация будет выглядеть так:

Выключатель без нейтрального провода

Один из способов подключения выключателя света состоит в том, чтобы проводка источника питания подсоединялась непосредственно к светильнику, а выключатель использовался для замыкания цепи. В этом случае у вас не будет нулевого провода, и ваша существующая конфигурация будет выглядеть так.

Некоторые интеллектуальные коммутаторы не будут работать в этой конфигурации, потому что они размыкают цепь, когда она выключена, поэтому питание не проходит через коммутатор. Интеллектуальные коммутаторы требуют постоянного источника питания, поскольку они постоянно взаимодействуют с концентратором.

При отключении питания (из-за того, что коммутатор выключен) интеллектуальный коммутатор не сможет получать инструкции от концентратора.

Второй вариант – подать питание в распределительную коробку, а затем перейти к светильнику. В этом случае нейтральные (белые) провода подключаются внутри распределительной коробки. Выключатель по-прежнему разрывает цепь, но в этом случае интеллектуальный выключатель может подключиться к нейтральному проводу, чтобы питание продолжалось через выключатель — электроника в выключателе по-прежнему разрывает цепь на свет, но выключатель поддерживает цепь, поэтому он постоянно получает энергию.

Вот схема стандартного выключателя с сетевым кабелем (с белым нейтральным проводом), входящим в корпус выключателя:

Корпус выключателя, на котором показан нулевой провод (белый), идущий к розетке светильника

Интеллектуальный выключатель можно просто соединить с белыми нейтральными проводами, чтобы замкнуть цепь и получить источник питания, поддерживающий работу радиомодулей в выключателе. раз.

Что делать, если у вас нет нейтрального провода?

Для вас открыты несколько вариантов, если у вас нет нейтрального провода. Для начала вы можете вызвать квалифицированного электрика, чтобы он провел новый провод через систему электропроводки. Процесс несколько сложный и трудоемкий, но, возможно, лучший способ сделать это. В качестве альтернативы вы можете купить умный выключатель без нейтрали и установить его.

Вариант 1. Проложите нейтральный провод

Если вы хотите использовать интеллектуальные выключатели, но не имеете нейтральных проводов, идущих к корпусам переключателей, вы можете поручить электрику прокладывать нейтральные провода, что будет дороже из-за трудозатрат. .

Кроме того, для прокладки новых проводов внутри стен и потолков вашего дома часто требуется удалить сам материал стены, а затем заменить его; для вас это может быть слишком много хлопот и слишком дорого.

Однако, если в доме идет капитальный ремонт с заменой облицовки стен, этот вариант в принципе не будет очень дорогим.

Вариант 2 — интеллектуальные переключатели, не требующие нейтрального провода

На рынке представлены интеллектуальные переключатели с регулируемой яркостью, которые можно устанавливать без нейтрального провода. Ключевым моментом является функция затемнения, которая управляет потоком энергии между светом и выключателем вверх и вниз для регулировки яркости лампы. Этого потока энергии недостаточно для того, чтобы лампочка загорелась, но он обеспечивает достаточную мощность, чтобы поддерживать связь коммутатора с вашим интеллектуальным концентратором.

Однако вы должны подтвердить, что ваш интеллектуальный выключатель с регулируемой яркостью будет работать с лампами того типа, которые вы планируете использовать — многие из них будут работать только с лампами накаливания.

В Cooper Aspire используется технология Z-Wave, поэтому он должен работать с несколькими концентраторами. Коммутатор Caseta работает с Wink и Caseta Smart Bridge (Caseta Smart Bridge позволяет коммутатору взаимодействовать с Alexa, Apple HomeKit и Google Home).

Мы рекомендуем беспроводной диммер Lutron Caseta (см. наш подробный обзор здесь)
