Подробные примеры по подключению светодиодных лент

У человека, который не так часто использует или впервые собирается использовать светодиодную ленту может возникнуть множество вопросов.

Большую часть из них, мы рассмотрели в этой статье. В ней вы узнаете о взаимосвязи, важности выбора каждого компонента для светодиодной ленты. Так же мы рассказали об основных видах и различиях светодиодных лент.

Рекомендуем прочесть ее для лучшей осведомленности и понимания описываемых далее событий и действий.

В моментах требующих дополнительного пояснения, мы сделаем кликабелыными некоторое слова или фразы (помечены цветом), нажав на которые, у вас откроется в отдельной вкладке часть рекомендуемой статьи, рассказывающий о той или иной особенности или элементе.

Предупреждение!
Прежде, чем следовать представленным примерам, изучите их полностью и обдумайте все последствия и риски. Помните, что показанные и описанные далее действия выполняются вами на собственный страх и риск. Автор и ресурс не несут никакой ответственности за любые последствия.

• Навигация по статье
• Введение
• Определяем вид подключаемой ленты
• Подключение одноцветной светодиодной ленты
• Как разделить светодиодную ленту на части
• Как соединить части ленты между собой или как подсоединить провода к ленте
• Подключение многоцветной RGB ленты
• Подключение контроллера RGB светодиодной ленты к блоку питания
• Типы блоков питания

Сделать подходящий выбор – это только этап перед использованием, за которым следует следующий не менее важный этап, а именно монтаж изделия и подключение.

Далее мы ответим на вопрос – как подключить светодиодную ленту, рассмотрев несколько способов, среди которых будет один нестандартный подход.

Определяем вид подключаемой ленты

Первое с чего следует начать – это определить, какую ленту требуется подключить многоцветную (RGB, WRGB) или одноцветную ленту. От этого будет зависеть схема подключения и требуемые компоненты.

Если вы не знаете какая у вас лента, то определить очень просто, достаточно посмотреть на количество контактных площадок на изделии.

У многоцветной ленты их будет 4 для RGB или 5 для WRGB. Все контакты на цветной ленте, кроме одного будут отвечать за определенный спектр цвета, а один оставшийся будет общим + 12V или +24V в зависимости от типа изделия.

В чем отличие между RGB и WRGB мы уже рассматривали в статье, про которую мы сказали в самом начале, но все же кратко напомним.

В RGB ленте используются только многокристальные светодиоды, а в WRGB к многокристальным добавляется однокристальные светодиоды белого цвета, которые чередуются с многокристальными через определенный промежуток. Для большей ясности взглянем на фотографию.

У одноцветной ленты всего 2 контакта, плюс и минус. Подобные изделия не способны изменять свой цвет.

Рассмотрим схемы и компоненты требуемые для подключения каждого из видов.

Подключение одноцветной светодиодной ленты

Начнем с подключения одноцветной ленты, так как для ее работы используется меньше компонентов и она более распространена.
Рассмотрим компоненты требующиеся для подключения.

• светодиодная лента
• блок питания
• провода
• сетевой шнур

На картинке представлена схема для 1 и 2 типа блоков питания. Далее рассмотрим подробно каждый из этапов. Тип блока питания можно определить в конце статьи.
Для обеих схем большая часть выполняемых действий будет одинакова.

Представленные ниже примеры демонстрирует подключение одноцветной ленты. Для подключения многоцветной RGB ленты используется иной подход. Его вы сможете найти опустившись вниз по статье, нажав сюда или воспользуйтесь меню навигации в начале статьи.

Предупреждение!
Еще раз напоминаем о предупреждении в начала материала. Мы и ресурс не несем никакой ответственности за последствия. Все описанное и изложенное производится на собственный страх и риск.

Возьмем ленту и найдем припаянные провода в начале, если они отсутствуют, то находим

ближайшие контактные площадки.

Далее у нас есть несколько вариантов.

• 1 Мы можем вставить контактные площадки в коннектор.

• 2 Если присутствуют провода в начале ленты, то мы можем сделать скрутку.


• 3 Если присутствуют провода в начале ленты, то мы можем припаяться к ним.

Первый вариант с коннекторами достаточно прост в реализации так как лента соединяется с коннекторами при помощи «защелок», поэтому мы не будем особо останавливаться на этом способе и перейдем к остальным.

Оставшиеся два способа имеют, схожие этапы, поэтому мы рассмотрим их вместе.
Продолжаем. Мы нашли провода вначале ленты или ближайшие контактные площадки.

После этого нам необходимо хотя бы немного удлинить провода, что бы можно было закрепить или положить блок питания в удобное место.

Если вначале ленты присутствуют провода, то следуйте инструкции, которая будет далее.

Если нет, то пропустите последующие шаги и сразу опуститесь ниже, до раздела, где мы рассказываем, как разделить ленту на части и соединить их. Или нажмите сюда для перехода.
В том разделе вы найдете, как припаять отсутствующие провода. Желательно сразу припаивать провода требующейся вам длинны.

Первым шагом нам нужно снять изоляцию с проводов на ленте, а так же с проводов, которыми мы будем удлинять.

Снимаем по несколько сантиметров и переходим к выполнению следующего шага.

Самое главное не перепутать провода при соединении с блоком питания в конце, а пока продолжаем.

Берем оголенные провода и скручиваем «волоски» между собой.

В готовом виде должно выглядеть, как на фото выше. На данном моменте вариант – скрутка почти готов, остается только заизолировать каждый из проводов, по отдельности.

После того, как заизолировали провода, можно переходить к подключению блока питания и использованию продукта.

Для тех, кто собирается использовать вариант с пайкой, продолжаем далее выполнять шаги. Их остается не так много.

Выполнив скрутку подготавливаем паяльник и принадлежности к пайке. Как правильно паять не буду рассказывать в данной статье, иначе это может затянуться надолго.

Расскажу как-нибудь в другой раз. Предположим, что мы уже спаяли провода между собой. В готовом виде будет выглядеть примерно, как на фото.

Осталось заизолировать провода.
Далее переходим к подключению блока питания или читаем, как соединить части ленты.

Для начала определим, какой тип блока питания у нас имеется. Для этого переходим почти в самый конец статьи или нажимаем сюда для автоматической прокрутки.

Определив тип блока питания выполняем один из следующих пунктов в зависимости от имеющегося типа.

1 тип

Если у вас первый тип блока питания, вы использовали коннектор для ленты с таким же разъемом, как у блока питания, то просто соедините их.

Если у вас отсутствует коннектор на ленте, то срежьте разъем с блока питания и припаяйте провода от ленты, соблюдая обозначения – плюс и минус.

2 тип

Если у вас второй тип.

• Зачистите удлиненные провода на ленте с обратной стороны, скрутите их

• Немного открутите винтики на блоке питания

• Затем подсуньте под них провода, а лучше обвяжите винтики проводами в виде кольца

• Затем прижмите провода винтиками

• Таким же образом подключите сетевой шнур

• Если видны оголенные провода, то заизолируйте их

• Все готово пользуйтесь.

Как разделить светодиодную ленту на части

Если требуется разделить ленту на несколько частей, то разрезаем строго в указанных местах.

Места, где можно разделить изделие обозначаются в виде ножниц. Разрезаем так, что бы на обеих частях, с обеих сторон образовались контактные площадки.

Как соединить части ленты между собой или как подсоединить провода к ленте

Данный метод подходит для обоих типов лент, то есть для одноцветной и многоцветной.
Единственным различием в данном случае будет количество использующихся проводов.
Для одноцветной ленты оно будет равно 2, а для многоцветной 4 – 5.

Предположим, что вам нужно соединить несколько разрезанных частей ленты между собой. Или если на вашей ленте не было изначально припаянных проводов.

Есть два варианта – использовать специальные коннекторы, либо паять.
Мы будем паять, использование коннекторов не должно вызвать особых трудностей.

Находим ближайшие к краю контактные площадки

Берем кусочек провода требуемой длины, зачищаем и скручиваем

Скрученные провода должны выглядеть примерно, как на фото выше.

Берем паяльник и принадлежности, затем лудим провода. Пример на фото выше.

Припаиваем провода к ленте. Осталось заизолировать провода и готово.
Таким образом, мы припаяли провода к ленте, если они отсутствовали по какой-либо причине.

Если вам требуется соединить несколько кусочков ленты с определенным промежутком, то припаяйте одну сторону проводов, как показано выше. Затем зачистите противоположные концы этих проводов припаяйте их к другому кусочку ленты. Если потребуется заизолируйте оголенные части проводов.

Если вам требуется соединить несколько кусочков без расстояния между ними, то сопоставьте контактные площадки 2-х кусочков ленты друг напротив друга, так что бы они немного накладывались друг на друга, затем спаяйте. Выглядеть должно примерно так.

Главное — не перепутайте плюс и минус местами. Обозначения подписаны по обеим сторонам ленты.

Подключение многоцветной RGB ленты

Процесс подключения и некоторые требуемые компоненты отличаются от простой, одноцветной ленты.

Для подключения многоцветной ленты нам потребуются следующие компоненты.

• светодиодная лента

• контроллер цвета (только для многоцветной ленты)

• блок питания

• сетевой провод (опционально, зависит от блока питания)

• штекер или коннектор (зависит от ситуации)

Как правило, многоцветная RGB лента подключается к контроллеру с помощью коннектора, который уже обычно присутствует на большинстве изделий.

Если он отсутствует, то можно подключиться к контроллеру, например, с помощью коннектора, приобретаемого отдельно или при помощи пайки. Как припаять провода, мы рассказали чуть выше, в разделе как соединить части ленты.

Для примера возьмем один из самых популярных контроллеров для RGB светодиодных лент. Рассмотрев его мы можем увидеть, что с одной стороны располагается коннектор для подключения ленты, рядом с ним расположен ИК приемник для пульта дистанционного управления.

Если у вас присутствует готовый коннектор или вы приобрели его отдельно, то мы предлагаем сразу соединить ленту с контроллером без удлинения проводов.

Таким образом, где бы вы не применили ленту, то контроллер будет находиться в начале изделия, что поможет избежать лишних проводов.

Но в данном варианте вас может поджидать один недостаток. Если ИК приемник будет заграждать какое-нибудь препятствие, например, занавес, то при попытке смены цвета или иной операции сигнал может не дойти с первого раза или вообще. В таком случае, вам придется отодвигать штору, подходить ближе, либо попытаться закрепить ИК приемник или ленту в зоне действия сигнала.

Так же существует и иной способ устранить проблему – переместить контроллер в другое место. Для этого потребуется удлинить провода, любым доступным способом, например, с помощью коннектора – удлинителя, либо срезать штекер, нарастить провода, затем припаять его к этим проводам и соединить с контроллером. Как паять мы так же писали выше.

Если у вас отсутствует коннектор, то предлагаем приобрести его или припаять провода, как это сделать читайте выше.

Далее нам потребуется подключить контроллер к блоку питания.

Подключение контроллера RGB светодиодной ленты к блоку питания


Многие контроллеры для цветных светодиодных лент используют круглый штекер для соединения с проводом от блока питания.

Если у вас уже присутствует блок питания с таким (круглым штекером), то просто соедините и пользуйтесь, предварительно убедившись в правильности подключения. (Относится к блокам питания 1-го типа. О типах читайте далее.)

Если у вас блок питания второго типа, то следуйте дальнейшим действиям.

Сначала нам нужно найти подходящий, круглый штекер.
Его можно срезать с любого ненужного зарядного устройства, только предварительно проверьте подходит ли он по диаметру.

Так же проверьте, где располагается плюс у заимствованного штекера. Узнать это можно посмотрев на корпус зарядного устройства с которого вы его одолжили. Стандартно плюс должен располагаться внутри в виде штырька, и минус будет корпусом разъема.  Проведем аналогичную проверку с гнездом для штекера в контроллере. Все должно совпадать.

Мы одолжили подобный штекер у автомобильной зарядки.
Убедившись в полном совпадении всех параметров.

Далее срезав штекер мы припаяли к нему два провода – плюс и минус.
После чего, зачистили концы провода с обратной стороны и подключили их к блоку питания (2 типа).
Затем вставили штекер в контроллер и включили ленту.

Типы блоков питания

Блок питания может быть выполнен в нескольких видах. Самыми распространенными являются два вида.

Первый — все в одном корпусе, с готовым сетевым шнуром, остается только воткнуть штекер в коннектор ленты или контроллер и пользоваться.

Второй тип в виде обычного блока питания к которому нужно подключать все провода самостоятельно. Одним из достоинств второго вида является возможность использовать провода желаемого типа и длинны, а так же более хорошая охлаждаемость.

При подсоединении сетевого провода к блоку питания не имеет значения с какой стороны будет плюс, а с какой минус.

При подсоединении ленты очень важно соблюдать плюс и минус, иначе у вас будет салют, после которого все будет испорчено.

Для присоединения проводов зачистите изоляцию на концах провода на несколько сантиметров, затем воспользуйтесь отверткой, что бы ослабить винты, после этого вставьте провода и прочно зажмите их обратно.

Самое главное проверьте с какой стороны у вашей ленты плюс, а с какой минус. После этого проследите, как и куда идут провода, когда будите уверены в правильности, подключайте.

Как соединить светодиодные ленты между собой

Содержание

1. Для чего необходимо соединять светодиодные ленты
2. Способы соединения: паечный и коннекторный
3. Инструкция по соединению пайкой LED-ленты
4. Соединение паяльником ленты без проводов
5. Соединение с проводами
6. Как спаять светодиодную ленту
7. Соединение LED-ленты пластиковыми коннекторами
8. Виды соединительных коннекторов
9. Пошаговая инструкция по соединению
10. Установка диодной ленты в быстрый проводной коннектор
11. Советы по использованию и монтажу ленты
12. Плюсы и минусы различных соединений
13. Соединение коннекторами
14. Соединение пайкой

Сегодня мы можем видеть красивые светодиодные ленты во многих местах: на фасадах зданий, в магазинах, магазинах, супермаркетах и ​​т д. Они мигают разноцветными или однотонными четкими огнями, подсвечивая рекламные щиты и рекламные щиты. Такие светодиодные ленты могут иметь разные размеры и формы, а также создавать желаемые световые эффекты. Как можно соединить между собой отрезки светодиодных лент, чтобы получилось длинное полотно, если их выпускается всего 5 метров в мотке, мы сейчас и рассмотрим.

Для чего необходимо соединять светодиодные ленты

В основе светодиодной ленты лежит гибкая лента, по всей длине которой через равные промежутки размещены светодиоды. Они соединены специальной последовательной цепью, проходящей по гибким электрическим дорожкам. Они позволяют разрезать ленту на одинаковые куски, кратные трем количеству диодов. На каждой диодной планке есть маркировка для среза, а рядом маленькие накладки для соединения проводов.

Красивая светодиодная лента в рулоне

С обратной стороны диодной ленты наклеена самоклеящаяся лента с защитной пленкой, с помощью которой можно прикрепить ее практически к любой поверхности.

На сегодняшний день существует большое количество различных видов светодиодных лент, которые различаются по типу свечения, цветовым характеристикам, а также количеству светодиодов, размещаемых на 1 метре ленты.

Но так как светодиодные ленты продаются в рулонах по 5 метров, то этой длины часто не хватает, чтобы сделать из ленты необходимый рисунок, разместить ее как сплошное украшение фасада магазина или другого объекта. Поэтому необходимо его увеличить, то есть удлинить на необходимое количество метров или даже сантиметров. Светодиодную ленту можно использовать для оформления подвесных потолков, аквариумов, арок и т.д. Светодиоды могут располагаться в один или два ряда ленты, они покрыты специальным покрытием для защиты от влаги, а могут быть и без него.

Светодиодная лента с двумя рядами диодов

Светодиодные ленты питаются от сети 12 или 24 В, поэтому при их покупке необходимо приобрести трансформатор, понижающий напряжение.

Способы соединения: паечный и коннекторный

Соединение производится двумя известными нам способами: пайкой и съемными пластиковыми контактами.

• Ленточная пайка дешевле и надежнее любого другого метода. На подготовленной заранее ленте, разрезанной в предназначенном для этого месте и зачищенной в местах припоями, оголяются два контакта, к которым будут припаиваться провода или соединяться две ленты напрямую. Линия резки светодиодной ленты для пайки

Если это многоцветная лента RGB, то будет 4 контакта. Для пайки рекомендуется брать разноцветные гибкие провода диаметром около 0,75-0,8 мм. Для каждого цвета необходимо взять провод с таким же цветом изоляции, а на общий вывод выбирается любой невостребованный цвет.

Для бесцветной светодиодной ленты провода берутся 2-х цветов, но для плюса и минуса предполагается разный цвет. Это нужно сделать, чтобы случайно не перепутать полюса (+ и -).

Платы со светодиодной лентой очень компактны, поэтому все размещается рядом друг с другом. Светодиоды и сами дорожки имеют высокую степень чувствительности к высоким температурам: дорожки могут просто отклеиться, а диоды теряют большую часть своей «жизненной энергии». При высоких температурах пайки нарушается кристаллическая структура диодов, в результате чего светодиоды быстро выходят из строя. Поэтому пайку следует производить только тонким паяльником мощностью от 25 до 60 Вт и не более пары секунд. Для пайки необходимо снять только 5 мм оболочки на концах проводов, а для того, чтобы они прочнее припаялись к контактам ленты, эти наконечники нужно хорошо залужить. Также нам понадобится канифоль с тонким припоем.

Сращивать ленту рекомендуется только до 5 метров, так как сечение канавок на ней достаточно маленькое, и если лента будет длиннее, то натяжение на них уменьшится. В принципе, ничего страшного не произойдет, но светодиоды в самом конце светодиодной ленты не смогут светить на 100% яркости.

• соединение светодиодных лент с коннекторами — тоже один из способов, при котором нет необходимости паять коннекторы. Коннекторы представляют собой небольшие пластмассовые клипсы и бывают однотонными и разноцветными изолентой на два и четыре контакта. Пластиковые коннекторы для быстрого подключения светодиодных лент

Иногда бывают случаи, когда светодиодную ленту приходится подключать в неудобных положениях, когда ее просто невозможно припаять, и тогда на помощь приходят именно контакты. С помощью замка на корпусе контакты надежно зажимаются, а ремешок соединяется механически. Он самый доступный, простой и легкий. Но для этого типа соединений, как и для всех подобных соединений, предполагается переходная стойкость, и не исключается возможность окислительного процесса. Таким образом, можно сказать, что пайка – лучший вид соединения, хотя он и более сложный, а также требует от человека, работающего с миниатюрными элементами, определенного опыта.

Инструкция по соединению пайкой LED-ленты

Существует несколько способов подключения ленты, которые мы сейчас и рассмотрим подробнее.

Соединение паяльником ленты без проводов

1. Подготавливаем паяльник с регулируемым температурным режимом от 250 до 350°С. При использовании мощного паяльника необходимо контролировать температуру, так как слишком высокая температура может повредить элементы ленты. Мы рекомендуем использовать тонкий припой с канифолью. Перед работой очищаем металлической щеткой тонкую «палочку» паяльника от лишних элементов и протираем влажной губкой.  Маломощный паяльник с тонким жалом для светодиодной ленты
2. Закрепляем светодиодную ленту на ровной поверхности скотчем, чтобы она не смещалась во время работы.                                                                                Подготавливаем два куска связанной ленты
3. Чтобы соединить два сегмента паяльником, нужно предварительно снять силиконовое покрытие (если оно есть) и добраться до точки контакта на всех концах. В противном случае качественное соединение будет просто невозможно. Чистку можно производить острым канцелярским ножом. Разрезанная лента с зачищенными контактами
4. Затем залуживаем контакты двух соединяемых лент, для чего наносим на них припой очень тонким слоем.                                                                                   Разрежьте светодиодную ленту с припоем на контактах
5. Соединяем две полосы друг с другом немного внахлест. Для этого кладем ленты друг на друга, и соблюдаем положение плюса и минуса. Затем все места пайки контактов прогреваем жалом паяльника до полного расплавления припоя. Температура нагрева должна быть оптимальной, чтобы не работал метод «холодной пайки».                                         Впаянная светодиодная лентаТакая некачественная пайка возникает, если греется только одна полоса, как и должно быть.
6. После того, как ленты высохнут, подключаем их к сети с необходимым напряжением. Светодиоды должны хорошо гореть на припаянных полосах с обеих сторон. Если пойдут искры или дым, это означает, что произошло перекрестное или неправильное подключение дуги. Впаянная светодиодная лента 20м

Соединение с проводами

1. Чтобы пайка была качественной, необходимо аккуратно разрезать ленту, как мы сказали выше, и подготовить поверхности к пайке, покрыв их небольшим слоем тонкого припоя. Правильно режьте светодиодную ленту
2. Далее нужно взять провод (подойдет любой, но самое главное именно тот, с нужным сечением). В принципе можно взять медную проволоку Ø 0,8 мм. Очищаем от скорлупы и залуживаем концы. Соединительный провод может быть любой длины, но не менее 1 сантиметра. Провода двух цветов для пайки сегментов светодиодных лент
3. Так как контакты для соединения стыкуются попарно друг с другом, то для большей надежности необходимо припаивать концы проводов сразу к двум парным контактам. Для этого их необходимо согнуть под углом 90°.                                              Согнуть провода для пайки под углом
4. Другой конец провода таким же образом припаивается к другому зачищенному куску диодной ленты. Провода припаяны к светодиодной ленте
5. В конце надеваем специальную термоусадочную трубку, которая защитит места пайки. Термоусадочная трубка для припоя и светодиодной ленты
6. Также следует отметить, что если мы взяли канифоль для пайки, то она может остаться на припаянных контактах, так как она является своеобразным диэлектриком. Но при необходимости смола удаляется обычным спиртом. После того, как мы соединили два куска скотча, его можно прикрепить к нужной поверхности, согнув в любом направлении. Два куска светодиодной ленты, соединенные пайкой двумя проводами

Как спаять светодиодную ленту

Соединение LED-ленты пластиковыми коннекторами

Коннекторы из пластмассы или пластмассы являются самым быстрым и удобным способом соединения светодиодных лент и помогают в тех случаях, когда нет возможности припаять контакты паяльником.

Виды соединительных коннекторов

Коннектор — это небольшое пластиковое или пластиковое устройство, имеющее контакты, позволяющие легко и быстро регулировать светодиодные ленты. Есть такие виды:

• Без изгиба. Такие устройства предназначены для быстрого соединения диодных лент любого типа на прямых участках. Позволяет сделать точки подключения практически незаметными.
• С кривой. Это разъемы, которые состоят из 2-х элементов с проводами. Они предназначены для соединения лент с диодами в разные стороны. Благодаря этой конструктивной особенности коннектора из светодиодных лент можно сделать любую форму.
• Угловые муфты. Они позволяют соединять ленты только под прямым углом 90°. Виды разъемов для подключения светодиодных лент

Пошаговая инструкция по соединению

1. Соединение с помощью ленточных соединителей не требует никаких инструментов, кроме острых ножниц.                                                                                  Разрежьте светодиодную ленту на две части
2. Перед тем, как резать светодиодную ленту, необходимо точно отмерить нужную длину отрезка с учетом того, что в каждом отрезке диодов должно быть кратно 3 (6, 9, 12, 15, 18 и т д на) . Поэтому сегменты обычно не всегда имеют правильный размер. Кусок светодиодной ленты с 6 диодами
3. По линии, указанной производителем, делаем разрез между соседними светодиодами, чтобы с обеих сторон остались монтажные площадки одинаковых размеров. Для лент с водонепроницаемым силиконовым покрытием необходимо острым ножом очистить место соединения контактов от внешнего покрытия.                                                          Два куска ленты и коннектор, готовый к подключению
4. откройте крышку разъема и вставьте внутрь один конец светодиодной ленты, убедившись, что токоведущие контакты плотно прилегают к контактным площадкам. Затем нажимаем на крышку контактов и проделываем ту же процедуру с другим концом сегмента. Соединяем два отрезка светодиодной ленты
5. Полярность необходимо проверять при каждом подключении, так как цвета проводов могут не совпадать с указанными метками полярности (+ и -) на самой ленте. Такой контроль поможет избежать ошибок при подключении и исключить переделок в работе. Два куска светодиодной ленты, соединенные обычным прямым коннектором без перегиба
6. После того, как все части ленты соединены, ее подключают к электрической сети и проверяют работу.                                                                             Светящаяся светодиодная лента, соединенная коннекторами
7. Если необходимо соединить не два, а несколько отрезков разноцветной светодиодной ленты, для этого нужен специальный разъем RGB.                                 Коннектор для подключения многоцветной RGB ленты
8. Он внутри оснащен не двумя, а четырьмя контактами. Также это может быть коннектор — коннектор с изгибом, который оснащен четырьмя разноцветными проводами. Две разноцветные ленты, соединенные специальным многожильным разъемом

Установка диодной ленты в быстрый проводной коннектор

Также есть быстросъемные разъемы с проводами для подключения диодных лент.

1. Берем две ленточки, которые будем соединять, а также разъем с проводами и сворачиваем широкой белой полоской вверх.                                                 Как правильно сохранить контакт при соединении лент
2. Затем немного тянем за концы другого пластикового замка. Нельзя держаться за сами провода. Соединитель для светодиодной ленты с проводами
3. При подключении проверяем полярность, так как цвета проводов часто не совпадают. Соединить с помощью разъема с проводами
4. После того, как мы вставили ленту в коннектор, возвращаем замок в прежнее положение и проверяем качество фиксации. Если все правильно, можно подключать диодную ленту к сети. Две соединенные светодиодные ленты одного цвета

Советы по использованию и монтажу ленты

• Так как лента со светодиодами не является полностью надежным устройством, монтаж рекомендуется проводить с учетом последующей возможной разборки в случае полного выхода из строя и невозможности ремонта.
• С обратной стороны лента имеет липкий слой со съемной защитной пленкой. Чтобы закрепить ленту в выбранном месте, нужно просто снять эту пленку и плотно прижать ленту к месту крепления. Если поверхность шероховатая, лента плохо приклеится и через некоторое время может отвалиться. Поэтому для надежности можно просто приклеить полоску двухстороннего скотча на место установки ленты, а затем прикрепить к ней саму ленту.
• Существуют также специальные алюминиевые профили, которые крепятся к поверхности саморезами, а затем к ней приклеивается лента. Эти профили поставляются с пластиковым рассеивателем, который позволяет скрыть светодиоды и создать более равномерный световой поток. Такие профили могут стоить намного дороже самой ленты, поэтому можно использовать недорогой пластиковый уголок, который крепится к поверхности обычными плавающими гвоздями. Профили для крепления светодиодных лент
• При освещении натяжных или обычных потолков полосу лучше всего спрятать за багетом, молдингом или плинтусом. В зависимости от дизайн-проекта светодиоды могут быть направлены параллельно потолочной поверхности или под углом к ​​ней. Чтобы максимально использовать световой поток и добиться равномерного освещения потолка, полосу рекомендуется располагать на расстоянии не менее 5 см от него.                                                           Прикрепите одноцветную светодиодную ленту под потолком
• При организации светодиодного освещения витрин, стеллажей, внутреннего пространства шкафов-купе и других объектов необходимо следить за тем, чтобы свет от ленты не «бил» прямо в глаза покупателям. В противном случае эффект от такого освещения будет не таким, как ожидалось, а наоборот, из-за яркого света потребители просто не смогут хорошо рассмотреть товар в магазине. Светодиодные ленты в интерьере бара
• Блоки питания большой мощности очень часто оснащаются вентиляторами, которые при работе создают неприятный шум, усиливающийся со временем. Эту функцию необходимо учитывать, если светодиоды установлены в помещении, где такой шумозащитный экран может вызывать раздражение у людей. Это может быть спальня или детская. Поэтому нужно просто отнести устройство в другое техническое помещение, где шум никому не будет мешать. Блок питания для подключения светодиодных лент

Плюсы и минусы различных соединений

Давайте рассмотрим некоторые преимущества и недостатки подключения диодных лент двумя вышеуказанными способами, чтобы увидеть, какой из них по-прежнему является лучшим способом подключения этих световых приборов.

Соединение коннекторами

Соединение пайкой

Светодиодные ленты – одноцветные и многоцветные, очень красивые и эффектные, поэтому их часто можно увидеть во многих местах. При выборе способа подключения необходимо в первую очередь руководствоваться факторами, при которых будет эксплуатироваться светодиодная лента, а также понимать, что вы хотите получить в итоге. Если вам нужно хорошее и качественное соединение на долгое время, стоит попробовать использовать метод пайки, так как он более надежен и долговечен. Но если такой возможности нет, коннекторы всегда выручат вас и также смогут качественно соединить отрезки ленты.

Как подключить несколько светодиодных лент: Руководство по установке

Если вы думаете, как подключить несколько светодиодных лент или как прикрепить несколько светодиодных лент, то эта статья для вас. Один из самых распространенных вопросов, который возникает у людей, когда дело доходит до подключения их светодиодных ламп, заключается в том, сколько их можно подключить? Ответ зависит от того, какую мощность поддерживает ваш пульт дистанционного управления и какие типы разъемов поставляются с вашими лентами. Этот пост подробно расскажет, как это сделать!

9Светодиодные ленты 0002 — это фантастический способ добавить света туда, где его трудно получить другими способами. Светодиодные фонари отлично подходят для труднодоступных мест, они обеспечивают яркие цвета и эффективность. Работа над проектом установки света своими руками со стандартными лампами может быть сложной задачей, но установка светодиодных лент избавляет от всех хлопот и упрощает реализацию вашего творчества. Установка светодиодных ленточных светильников может показаться сложной задачей, но с помощью нескольких простых шагов вы можете увеличить свои шансы на успех. Читайте дальше, чтобы узнать, как!

Как подключить несколько светодиодных лент

Если вы не освещаете небольшой проект, вам, вероятно, потребуется разрезать ленту и подключить ее к другим источникам света. Это одна из лучших особенностей светодиодных лент. Вы можете соединить две полосы вместе и осветить большее пространство или необычный уголок. Существует два способа соединения светодиодных лент друг с другом:

Как соединить светодиодные ленты с помощью зажимов

Самый простой способ соединить две светодиодные ленты — с помощью зажима. Мужская часть зажима должна быть на одной полосе, а женская часть зажима — на другой полосе. Существует три типа клипов:

1: Разъем для световой ленты Hippo Buckle: позволяет соединять две светодиодные ленты вместе. На каждом конце есть место для одной полосы. Установите первый конец, прикрепив его к разъему, а затем закрепите его пряжкой, которая удерживает обе части на месте.

2: Разъемы для светодиодных проводов без пайки: Возможно, вам придется использовать светодиодные ленты, чтобы обойти угол или необычную форму. Вот где эти проводные разъемы пригодятся. Эти разъемы для проводов имеют зажимы на обоих концах, поэтому вы можете использовать их для соединения двух светодиодных лент вместе. Они отлично подходят для увеличения длины светодиодных лент.

3: Разъем для светодиодных лент без пайки: Зажимы Hippo отлично подходят для соединения отдельных светодиодных лент друг с другом, но у них недостаточно места для соединения параллельных светодиодных лент друг с другом. Вот где этот более крупный разъем для светодиодных лент без пайки вступает в игру. В нем достаточно места для соединения нескольких светодиодных лент друг с другом. Пластиковые зажимы удерживают светодиодные ленты на месте и обеспечивают надежное соединение.

Как соединить светодиодные ленты с помощью пайки

Клиппинг — это простой и удобный способ соединения светодиодных лент. Однако это не всегда возможно. Например, если вы хотите соединить две планки, которые будут монтироваться с помощью алюминиевых рамок, для их соединения нельзя использовать клипсы. Если это произойдет, вы должны спаять светодиодные ленты вместе, а не зажимать их вместе. Пайка светодиодных лент вместе может быть немного сложной, потому что для этого требуется определенное оборудование, и требуется время, чтобы научиться делать это хорошо.

Как подключить светодиодные ленты к источнику питания

Теперь, когда ваши светодиодные ленты подключены, давайте посмотрим, как вы можете подключить их к источнику питания. Есть много способов подключить световые полосы к источнику питания. Вы можете подключить каждую полосу непосредственно к розетке, что особенно полезно при освещении небольших помещений или объектов. Для соединения можно использовать зажимы для светодиодных лент. Или вы можете напрямую подключить светодиоды к основному источнику питания вашего дома или здания. Последнее обычно рекомендуется для более крупных проектов, таких как освещение всего здания или офиса. Независимо от того, какой способ подключения светодиодных фонарей вы выберете, всегда следите за тем, чтобы соединения были завершены, а провода не выскальзывали.

Расчет мощности ленты

В идеале вы уже должны знать, сколько энергии потребуется для работы ваших светодиодных лент. Но все же есть шанс, что номер изменится после того, как вы соедините их вместе. Итак, не забудьте снова рассчитать общую мощность.

Вам необходимо знать напряжение для светодиодных фонарей. 12В или 24В. Когда вы получите его, убедитесь, что он совместим с вашими огнями.

Если вы используете одну и ту же светодиодную ленту для всего проекта, умножьте длину ленты на это количество ватт на метр. Это покажет вам, какую мощность может выдержать ваш источник питания. Например, если вы хотите осветить 12-метровую полосу, и эта лента имеет 30 ватт на метр, то вам нужно 360 ватт для этой одной полосы. Если в вашем проекте есть разные типы светодиодных лент, рассчитайте, сколько каждого из них нужно для работы, и сложите их все вместе.

Как правильно выбрать блок питания

Теперь, когда вы знаете, какая мощность требуется для светодиодных лент, пришло время выбрать блок питания. Однако будьте осторожны, потому что вам нужно выбрать источник питания, который будет использовать только 80% своей общей мощности для питания светодиодных лент. Это важно, чтобы ваш источник питания прослужил дольше, а светодиодные ленты также прослужили дольше.

Во-первых, если вашей светодиодной ленте требуется 19 Вт, вам понадобится источник питания с минимальной мощностью 23 Вт. Это делается для того, чтобы блок питания не перегревался. Подвести электричество можно тремя способами: использовать удлинитель с вилкой на конце; подключите его к розетке; или используйте батарейки.

1: Жесткая проводка

Вы можете подключить светодиодные ленты к электропроводке в вашем помещении. Это хороший способ питания ваших лент, особенно если вы освещаете промышленное или коммерческое помещение. Для этого вам понадобится блок питания для светодиодов в алюминиевом корпусе.

2: Вилки или розетки

Вы можете выбрать питание светодиодов, подключив их к розеткам рядом с ними. Вам понадобится настольный блок питания для светодиодов, один конец которого вы подключите к светодиодам, а другой — к электрической розетке в вашем помещении. Это хорошо для домов, небольших помещений или рабочего и акцентного освещения.

3: Батарейки

Батарейки можно использовать для питания светодиодных лент. Это хорошо, если вы хотите включить небольшой акцент или взять с собой светодиодные фонари.

Как подключить светодиодную ленту к источнику питания

Прежде чем подключать светодиодную ленту, необходимо выбрать правильный источник питания. Вы можете сделать это, подключив его или подключив напрямую.

Подключить светодиодные ленты к розетке можно двумя способами. Первый способ заключается в подключении каждой длины полосы к настольному блоку питания, который затем подключается к розетке. Или вы можете использовать проволочные зажимы и соединить их таким образом. В любом случае, это поможет осветить ваше пространство, не беспокоясь о падении напряжения, если оно используется правильно. Вы также можете использовать штекерные разъемы для светодиодных лент, если это необходимо.

Можно ли соединить светодиодные ленты разных марок вместе?

Вы можете соединять различные типы светодиодных лент, если они имеют одинаковое напряжение. Если соединить две полосы с разным напряжением, то лампочки не будут работать и могут выйти из строя. Вы должны убедиться, что при их подключении все положительные разъемы выровнены. Некоторые светодиодные фонари имеют символы плюса и минуса рядом с медными контактными площадками.

Важно знать, что разные светодиоды изготавливаются по-разному, некоторые из них более качественные, а некоторые нет. При подключении светодиодов разных марок один из них может быстрее изнашиваться или начать тускнеть. Лучше всего при подключении светодиодных светильников производства одной компании, чтобы они не быстро изнашивались и не тускнели.

Следует ли подключать светодиодные ленты последовательно или параллельно?

В последовательных цепях вы можете подключить источник питания только к первой полосе в цепи. Ток постоянный, а напряжение делится между всеми светодиодами. Это значит, что если перестанет работать одна полоска, то перестанет работать и все. Вам нужен блок питания с постоянным током, чтобы у вас была хорошая яркость во всем доме, а не только на определенных полосах.

Параллельная цепь означает, что ток распределяется между каждой полосой. Напряжение будет одинаковым для всех. Сначала установить сложнее, но если выходит из строя одна полоса, то другие остаются гореть. Если вы подключили много полос, ток не сильно изменится при выходе из строя одной, потому что его можно перенаправить на другие полосы. Но если у вас только два и один перегорел, то другой будет потреблять в два раза больше тока, и он тоже может сгореть! Для сложных схем с большим количеством светодиодов будет сложнее установить параллельную схему, но она должна оставаться частично освещенной, если одна полоса выходит из строя.

Сколько светодиодных лент можно подключить к одному блоку питания?

Если вы используете слишком много лент, это может привести к выходу из строя вашего драйвера в цепи и сократить срок службы вашей светодиодной ленты. Поэтому будьте осторожны, решая, сколько полосок использовать и какой блок питания использовать. Чтобы рассчитать, какую мощность получить, умножьте количество ватт на метр вашей светодиодной ленты на ее длину в метрах. Затем выберите источник питания, рассчитанный примерно на 20% больше, чем это количество.

Предположим, у вас есть источник питания мощностью 60 Вт. Вполне вероятно, что 10-20% этой мощности останется неиспользованной, что составит 54 Вт. Таким образом, мы можем рассчитывать на использование около 54 Вт от нашего блока питания.

Затем вы должны узнать, сколько электричества нужно полосе, умножив вашу длину на количество ватт на фут на полосе, а затем сложив все это. Разделите это число на 54, чтобы определить, сколько полосок вам подойдет.

Светодиодные ленты можно соединять друг с другом. Вам нужно знать, сколько различных полосок вы можете соединить вместе. Количество подключений будет зависеть от технических характеристик ваших устройств и от того, какой у вас блок питания (БП). Большинство производителей рекомендуют от 2 до 3 полосок, но некоторые говорят больше или меньше в зависимости от устройства. Я сделал калькулятор, который поможет вам с этой математикой.

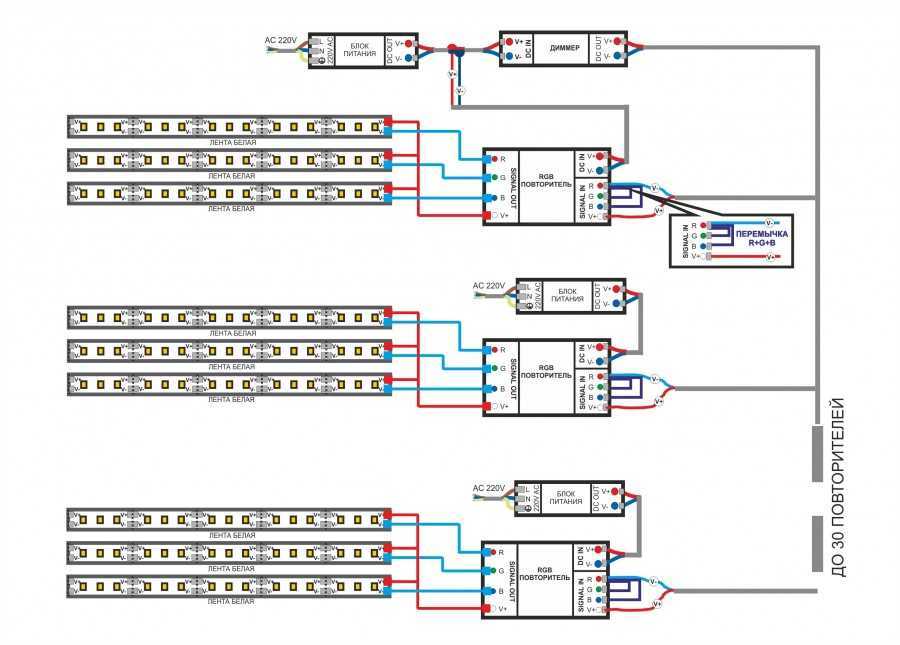

Как подключить несколько светодиодных лент к одному пульту?

К одному пульту можно подключить несколько светодиодных лент. Вам просто нужно устройство, которое может управлять мощностью каждой полосы отдельно, например, наш диммер с дистанционным управлением. С помощью этого устройства вы можете изменить яркость или яркость ваших полосок. Вот как это работает:

• Соедините первые две световые полосы вместе с помощью штекерных разъемов
• Вставьте диммер с дистанционным управлением в розетку и подключите каждую из двух световых полос к одной ее стороне. Подключите провод с другого конца этого устройства к третьей полосе с помощью дополнительных разъемов.
• Когда эти три устройства подключены, вы можете управлять их яркостью или темнотой с помощью пульта дистанционного управления.
• Повторите этот процесс для количества полос, которыми вы хотите управлять с одного пульта.

Как подключить светодиодные ленты без разъемов?

Можно, но сложно и долго! Вам нужно будет спаять провода вместе в каждой точке соединения. Возможно, стоит подумать, сколько работы потребуется, если вам когда-нибудь понадобится заменить полосу.

Как соединить светодиодные фонари вместе?

Светодиодные ленты — одно из лучших событий в мире освещения. Вы можете использовать их, чтобы украсить свое искусство, дом, осветить кухонную столешницу, добавить в качестве освещения лестницы или освещения крыши в праздничный сезон. Поскольку они состоят из длинных полос, вы можете разрезать их на желаемую длину, а также соединить вместе, чтобы увеличить длину. Мы уже видели ответ на вопрос «Можно ли резать светодиодные ленты?» в более раннем руководстве. В этом руководстве мы увидим, как соединить светодиодные фонари вместе.

Outline

Введение

Одной из основных причин популярности светодиодных лент является то, что вы можете легко установить желаемую длину ленты. Вы можете легко отрезать светодиодную ленту, чтобы она идеально подошла к кухонной столешнице, или вы можете подключить к ней другую ленту, чтобы покрыть всю крышу в праздничный сезон.

Светодиодные ленты доступны в одноцветном варианте (белый, красный, синий и т. д.), когда все светодиоды в ленте одного цвета. Они также доступны в виде причудливого RGB, где вы можете использовать небольшой пульт дистанционного управления, чтобы установить цвет по своему вкусу, отрегулировать яркость, а также установить различные режимы, такие как затухание, мигание или работающие светодиоды.

Некоторые светодиодные ленты имеют атмосферостойкое покрытие (какой-то слой силикона поверх фактической светодиодной ленты, чтобы сделать ее водонепроницаемой). Вы можете использовать эти полоски на открытом воздухе, не беспокоясь о погоде. Существуют светодиодные ленты, которые предназначены только для использования внутри помещений.

Наиболее популярная длина светодиодных лент составляет 5 м (чуть более 16 футов). Но вы также можете приобрести светодиодные ленты меньшего размера (как в автомобильных светодиодных лентах) или большую катушку светодиодов длиной более 50 футов.

Можно ли соединить несколько светодиодных лент вместе?

Да. Но есть некоторые вещи, о которых вам нужно позаботиться. Мы увидим их по мере продвижения.

Если вы уже обрезали светодиодную ленту раньше и хотите снова соединить их с той же лентой, то вам больше не о чем беспокоиться. Все, что вам нужно сделать, следовать любому из методов, которые мы упомянули ниже, и продолжать использовать расширенные светодиодные ленты.

Очевидно, что вы не можете соединить две разные светодиодные ленты, т. е. если одна из них является одноцветной светодиодной лентой, а другая — светодиодной лентой RGB. В этом случае светодиодные ленты совершенно несовместимы между собой и соединить их между собой нельзя.

Другой сценарий, если у вас есть полоски двух разных марок, что тогда делать? Если они совместимы друг с другом, то есть оба имеют одинаковую компоновку, а также оба рассчитаны на одинаковое напряжение, к ним можно подключить две светодиодные ленты разных производителей.

Напряжение — еще одна важная вещь, которую следует учитывать перед подключением светодиодных ламп. Потому что некоторые полосы работают от 5 В постоянного тока, а некоторые — от более популярного 12 В постоянного тока. Есть стрипы, которые работают при более высоком напряжении, например, 24 В, но чрезвычайно популярны стрипы на 12 В.

Как соединить светодиодные фонари вместе?

Убедившись, что обе светодиодные ленты, которые вы хотите подключить, совместимы друг с другом и работают при одинаковом напряжении, теперь вы готовы их подключить. Но вопрос: как соединить светодиодные фонари вместе?

Существует несколько способов соединения светодиодных лент. Один из них — это старая добрая пайка, а второй — использование причудливых разъемов для светодиодных лент.

Давайте посмотрим, как соединить светодиодные фонари вместе, используя оба этих метода один за другим.

Припаяйте две ленты

Соединение двух светодиодных лент с помощью пайки может быть очень простым или очень сложным в зависимости от вашего уровня навыков. Если вы знакомы с пайкой и имеете необходимые инструменты/оборудование и практический опыт, то мы рекомендуем этот метод.

Перед пайкой проверьте полярность медных контактных площадок на светодиодных лентах. В случае простой одиночной светодиодной ленты у вас есть только две площадки: одна для положительного питания, а другая для отрицательного питания. Убедитесь, что вы соединили плюс одной полосы с плюсом второй полосы и то же самое с минусом.

Нанесите небольшое количество припоя на все медные площадки. Слегка наложите одну полоску на другую и припаяйте их друг к другу. Это очень просто.

Если у вас есть светодиодная лента RGB и вы хотите подключить другую совместимую светодиодную ленту RGB, вам нужно быть немного осторожнее. Это связано с тем, что любая типичная светодиодная лента RGB будет иметь четыре медных контактных площадки в той же области, что и две медные контактные площадки, как в случае с одноцветной лентой.

Таким образом, размер медных площадок становится немного меньше, что делает пайку несколько трудной (но не невозможной). Как обычно, вы должны выровнять контактные площадки на обеих светодиодных лентах. Пайка становится легкой, если вы используете правильное жало.

Тем не менее, метод одинаков как для одноцветных, так и для RGB светодиодных лент: проверьте совместимость лент, правильно (и правильно) выровняйте медные площадки и припаяйте их друг к другу.

Используйте разъемы

Теперь мы увидим простой способ подключения светодиодных лент с помощью разъемов. Вот так. Вы можете купить коннекторы для светодиодных лент. В зависимости от типа светодиодной ленты, т. е. одноцветной светодиодной ленты (с двумя медными контактными площадками) или светодиодной ленты RGB (с четырьмя медными контактными площадками), найдите подходящий разъем для светодиодной ленты.

Насколько нам известно, существует три варианта разъемов. Первый представляет собой соединительный зажим в виде зажима. Они просто зажимают обе светодиодные ленты вместе и закрывают их откидной крышкой. В этом стиле соединение между двумя светодиодными лентами будет выглядеть бесшовным, как если бы они были одной лентой.

Для второго типа у нас есть соединительные зажимы с контактами с обеих сторон и небольшой кабель посередине. Этот вариант чрезвычайно полезен, если вы хотите делать повороты со светодиодными лентами или избегать препятствий.

Третий вариант имеет соединительный зажим только на одном конце кабеля, а на другом конце просто оголенный провод. Этот разъем полезен в начале (или в конце), где вы хотите подключить полосу с источником питания.

Следите за блоком питания

Мы уже упоминали о напряжении в предыдущем разделе. Еще одна важная вещь, которую вы должны учитывать, это мощность блока питания.

Например, предположим, что у вас есть светодиодная лента (полных 5 метров), потребляющая около 24 Вт энергии. Теперь, если вы хотите добавить еще одну полноразмерную полосу к первой, то общая потребляемая мощность составит 48 Вт.

Итак, вам нужно убедиться, что ваш блок питания может обеспечить эту мощность. При запасе 20% вам нужен блок питания мощностью не менее 58 Вт.
