Самый важный момент в монтаже внутренней электропроводки занимает соединение проводов в распределительной коробке. Именно правильное и доступное соединение является гарантом надежной работы электрической схемы. Легкий доступ к соединению обеспечивает ремонтопригодность схемы с минимальным нарушением или даже полным отсутствием повреждений в квартире в случае поиска неисправности в электрической схеме. Кроме того, наличие распределительных коробок позволяет сэкономить на кабельной продукции, за счет равномерного распределения электроэнергии по всем помещениям квартиры.

Схема соединения проводов

Вся электропроводка делится на отдельные магистрали, кроме второстепенных линий, куда входят линии на освещение и отдельные розетки, существует основной магистральный провод.

В распредкоробку должны входить следующие провода:

  1. Главный магистральный или питающий кабель.
  2. Провод, питающий 1 розетку.
  3. Питающий провод ко 2 розетке.
  4. Провод на осветительный прибор.
  5. Провод от выключателя освещения.
  6. Продолжение магистрального провода для питания соседнего помещения.

Если в помещении предусмотрено защитное заземление то все провода трехжильные, в том случае, когда заземление отсутствует, а это в основном так, то достаточно двухжильного провода.

Кабеля лучше всего заводить в коробку с небольшим запасом, длина хвоста должна составлять не менее 20 см.

Рис.№1. Схема соединения проводов в распределительной коробке.

Соединение проводов

В том случае если предусмотрено заземление, то в первую очередь соединяем заземляющие проводники, они обычно двухцветные (желто-зеленые), убираем их в сторону.

Ноль стандартно берется синего цвета, фазный проводник – красный.

К магистральному проводу к синему (нулевому) проводнику присоединяем остальные нули, надо помнить, что на выключатель освещения нулевой провод обычно не идет.

Соединяем фазные проводники, к питающему магистральному проводу присоединяем питающие фазные проводники на розетки и фазу на выключатель. Провод на осветительный прибор присоединяется как, один проводник к нулевому проводу, это сделано, и один проводник от светильника соединяется с проводником, идущим от выключателя.

Надежность электрической схемы достигается за счет качественного соединения в коробке.

Типы соединений

Соединение производится:

  1. Скруткой, желательно с последующими лужением и пайкой.
  2. С использованием защитных резьбовых колпачков, надеваемых поверх пропаянной скрутки.
  3. Соединение с помощью клеммной колодки.

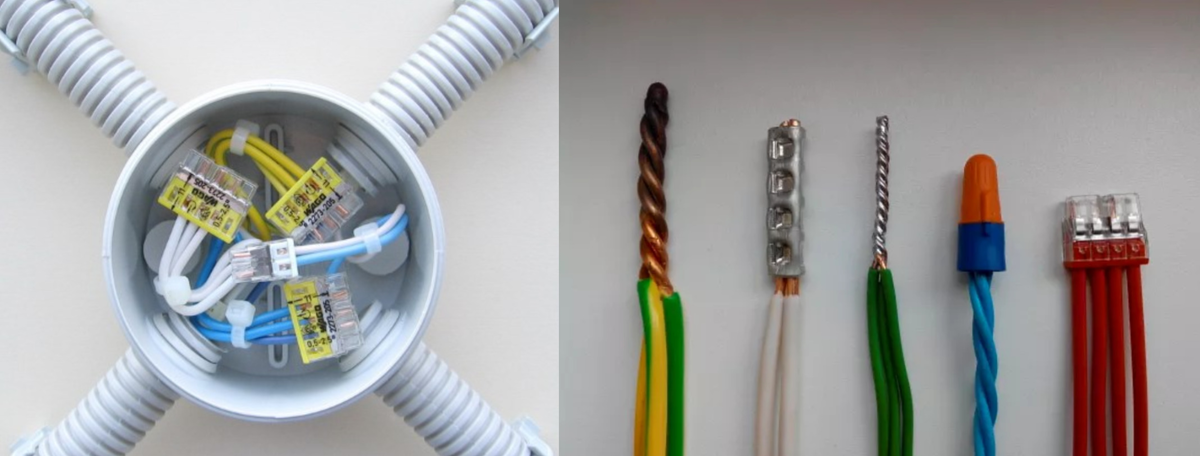

  4. Соединение с помощью пружинных клемм WAGO.
  5. Соединение под винтовую клемму.
  6. Соединение проводов опрессовкой.

После завершения соединения, рекомендуется проверить его качество. Проверка происходит за счет включения самого энергоемкого прибора большой мощности, отсутствие нагрева на соединении говорит о хорошем контакте. Качественное соединение обеспечивается большей площадью контакта. Нельзя забывать, что после завершения соединения, его необходимо тщательно изолировать.

Как соединить провода между собой: способы, реализация

При капитальном или частичном ремонте электропроводки обязательно встает вопрос о том, как соединить провода между собой. От этого, казалось бы, простого действия зависит надежность, долговечность и безопасность электросети. Малейшая небрежность может обернуться коротким замыканием, привести к пожару. Избежать этого поможет правильное выполнение соединений одним из способов, рекомендуемых ПУЭ.

Соединять между собой приходится провода, подходящие к розетке, выключателю, щитку, светильнику. Если требуется ответвить линию, для этого также нужно подобрать безопасный способ. Как правильно его реализовать, разберемся подробнее с разными вариантами.

Способы соединения проводов

Приступая к монтажу электросети, необходимо четко помнить одно важное правило: соединение проводов и кабелей должно выполняться в распределительной коробке. Она может располагаться на стене или в стене. Такой подход обеспечивает доступность контакта, возможность его быстрого ремонта или восстановления. Если пренебречь этим правилом, то добраться до него будет сложно, придется снимать отделку.

Чтобы разобраться с тем, как правильно соединить провода собой, вспомним, какие существуют способы:

  • скрутка с последующей сваркой или пайкой;
  • клеммные колодки;
  • пружинные клеммы WAGO;
  • болтовое соединение.

Если нужен контакт жил разного сечения, материала (медь и алюминий) соединение таких проводов разрешено только в распределительной коробке одним из перечисленных способов. Задачей электрика является получить надежный, качественный контакт. При этом ему проходится соединять разные виды соединительных проводов. Какой из способов выбрать, каждый решает сам, исходя из своих предпочтений и навыков. Кроме того, необходимо учитывать материал жил, их количество, сечение, месторасположения (улица, помещение, скрытая или открытая прокладка).

Примеры соединения проводов

[metaslider id=353]

Скрутка проводов

Популярность скрутки понять несложно, ведь для ее выполнения понадобятся только пассатижи и изолента. Если все сделано правильно, контакт прослужит много лет. Однако ПУЭ не рекомендует этот способ для долговременных соединений. Опыт его применения показал, что малейшие погрешности приводят к плачевным результатам. Электрики делают скрутку, используя ее как первый этап соединения или временный вариант.

Еще совсем недавно проводку в домах выполняли из алюминия. Сегодня электрики отдают предпочтение меди. Это обусловлено тем, что добиться надежного контакта алюминиевых жил очень сложно. К тому же этот металл быстро ломается, поддается коррозии. Поэтому на смену алюминию пришли медные провода. Как соединить их между собой при помощи скрутки:

  • зачистить изоляцию на концах длиной не менее 5 см;
  • скрутить оголенные концы, накручивая их друг на друга;
  • тщательно изолируют жилы изолентой или специальными колпачками.

Для надежного соединения проводов рекомендуется их пропаять стандартным олово-свинцовым припоем, канифолью или другим флюсом.

Многожильные провода часто соединяют скруткой. Соединение получается надежным, но плохо переносит усилие на разрыв. Перед электриками часто возникает вопрос, как соединить между собой жесткие многожильные провода. Справиться с этим поможет бандаж:

  • зачищенные концы накладываются друг на друга параллельно;
  • фиксируют их более мягким проводом, плотно обхватывая им соединенные поверхности;
  • тщательно изолируют.

Перед соединением скручиваемые части очищают от оксидной пленки ножом или наждачной бумагой.

Болтовое соединение

Если требуется соединить провода медные и алюминиевые алюминевые нужно предварительно очистить от окислившегося слоя. Затем жилы соединяют болтовым соединением. Соединение алюминиевого провода со временем ослабевает, начинает греться. Потребуется периодически его подтягивать. К основным преимуществам болтового соединения относят:

  • подойдут болты любого диаметра с соответствующими им гайками и шайбами;
  • выполняется быстро, просто;
  • прослужит долго.

Для соединения медного и алюминиевого проводов с них сначала снимают часть изоляции. Для гарантии рекомендуется зачистить окислившийся слой металла. Из подготовленной части формируют петлю, диаметр которой должен соответствовать размеру болта. Выбирая его, следует учитывать размеры распределительной коробки, чтобы поместить в ней готовый контакт. Порядок расположения металлов неважен: алюминиевый и медный или наоборот. Последовательность выполнения:

  • надевают на болт шайбу;
  • сверху располагают алюминиевый проводник, накрывают его шайбой;
  • затем надевают медную жилу, шайбу;
  • завершают конструкцию гайкой.

Крепление сначала стягивают руками, затем пассатижами. Этот вид подойдет как для контакта алюминия с медными жилами, так и при работе с проводниками разных сечений.

Самозажимные клеммы

Недавно появившись на рынке, зажимы для надежного и долговечного контакта сразу нашли своих почитателей. Известным представителем это группы называют клеммы Wago. Их отличие от обычных клемм заключается в наличии специального механизма. Он позволяет аккуратно зафиксировать жилы, исключает их повреждение.

Важно знать, что клеммы Wago бывают одноразовыми (позволяют один раз зафиксировать провода) и многоразовыми.

Пользоваться самозажимной клеммой очень просто. Сначала нужно зачистить изоляцию, затем поднять рычажок клипсы, вставить в отверстие проводник, опустить рычажок. Если зажим без рычагов, то он защелкивается. У такого контакта масса преимуществ:

  • позволяет объединять медь и алюминий;
  • можно соединить более 2-х проводов;
  • не повреждает тонкую жилу;
  • разъемы обладают высокой надежностью.

Выполнение такого контакта не требует много времени, конструкция получается компактной. К тому же в клеммнике есть отверстие для индикаторной розетки, позволяющее контролировать целостность сети. Недостатком Wago называют только его достаточно высокую стоимость.

Соединение проводов в распределительной коробке

Чтобы соединить провода в распределительной коробке, используют клеммы, скрутку с последующей пайкой или сваркой, колпачки. Болты и «орех» требуют определенного пространства для реализации, поэтому ими пользуются редко. Если требуется соединение проводов с разными диаметрами в распределительной коробке, можно воспользоваться Wago. Более дешевый вариант – клеммная колодка.

Рассмотрим поэтапно процесс подключения. Первым делом необходимо подготовить инструменты и оборудование: кабели нужного диаметра, плоскогубцы, отвертку плоскую, кусачки, зажимные элементы.

На втором этапе размечают места расположения коробок, пути прохождения электролиний. Такая подготовка поможет точно подсчитать потребность в материалах для монтажа. Коробка для проводов может быть накладной (крепится на стену), встроенной (закладывается в заранее подготовленное отверстие). Кабель может проходить по поверхности стены или закладывается в штробу. Его заводят в коробку примерно на 10 см. Снимают с него часть изоляции: длины должно хватить для качественного соединения. Если выбраны клеммники для соединения проводов распределительной коробке, обычно достаточно 2-3 см.

При сложных переплетениях нескольких проводов, рекомендуется их маркировать. Тогда через время не возникнет сложностей с поиском нужной жилы.

Соединяя двухжильный провод, следует учитывать, что одна его жила ‑ ноль, вторая – фаза. При подключении одноклавишного выключателя ноль соединяют с проводом, который напрямую идет к светильнику, а фаза будет подаваться через выключатель. Отличием подключения 2-х клавишного выключателя будет то, что к люстре пойдут два провода, а ноль будет общим. Любые непонятные моменты лучше выяснить до начала работ, обратившись к профессиональному электрику.

Завершающий этап монтажа – проверка работоспособности схемы. После подачи электроэнергии, включают выключатель или подключают к розетке прибор. Если все работает, значит, подключение прошло успешно.

Как соединить провода под напряжением

Контактное соединение проводов нередко осуществляют даже в том случае, если с них не снято напряжение. Процедура достаточно проста, но о технике безопасности забывать не стоит. Как подсоединить провод быстро и надежно? Чтобы не ударило током, присоединение жил проводов и кабелей к зажимам следует выполнять в резиновых перчатках, отверткой с хорошей изолирующей ручкой. Проще всего создать контакт при помощи пластмассового клеммника: в разъемы аккуратно вставляют кабели, плотно затягивают. Так можно соединять жилы не только, идущие к розетке, но и кабели в щитке.

Большинство работ на высоковольтных проводах, расположенных на улице, ведут с отключением электроэнергии. Дополнительно при этом создают видимый разрыв токоведущих цепей, устанавливают переносное заземление. Однако возможна ситуация, когда нельзя отключать важных потребителей. Условием безопасного завершения работ является строгое соблюдение правил:

  • не выполнять в дождливый день;
  • работать в спецодежде с термозащитой;
  • все приборы после счетчика должны быть отключены.

Совет: не стоит рисковать жизнью, пытаясь сэкономить на услугах электрика, лучше обратиться к профессионалам.

Электромонтер работает под напряжением

Существующий кабель слишком короткий, что делать? : Electrical Online

Вот решение распространенной проблемы при замене старого оборудования или приборов на новое. В этом случае при замене блока вентилятора кухонной вытяжки старый кабель оказался слишком коротким, чтобы добраться до распределительной коробки нового вентилятора.

Вопрос :

Недавно у моей мамы сломался кухонный вытяжной вентилятор. Поэтому я отключил электричество и отключил вентилятор. Я купил новый вытяжной вентилятор, но старые соединительные провода находятся на противоположной стороне и недостаточно длинные. Можно ли что-нибудь сделать, чтобы провода были достаточно длинными?

Ответ :

Всякий раз, когда длина кабеля недостаточна для того, чтобы добраться до нового места, а его длина достаточна для правильной заделки и сращивания, у вас есть только 2 варианта. Замените весь кабель от источника до нового места назначения, или вы можете соединить кабель и добавить необходимую длину, используя утвержденную распределительную коробку и накладку. Расположение распределительной коробки должно быть доступно после завершения проекта.

Не зная точных деталей этой конкретной ситуации, я бы посоветовал установить распределительную коробку либо в стене над плитой и вытяжкой, либо, что более вероятно, в шкафу над плитой.

Я предполагаю, что в этом случае есть шкаф, поэтому я покажу вам, как исправить эту ситуацию.

Во-первых, я бы отключил питание этой цепи (надеюсь, вы это уже сделали)! Соблюдайте все необходимые меры безопасности при работе с электричеством.

Иллюстрация, показывающая новую вытяжку, готовую к установке, но существующий кабель слишком короткий.

Я бы попытался провести существующий кабель в стене за шкафом над плитой и установить либо распределительную коробку для поверхностного монтажа с вводом существующего кабеля через заднюю часть коробки, либо «старую рабочую» коробку для скрытого монтажа. установленный в задней части шкафа, любой сценарий более осуществим.

Если вы можете установить коробку заподлицо, то вы можете использовать кабель NMD (romex или loomex) для своего удлинителя и продеть новый кабель обратно над и вниз за стеной в правильном месте, чтобы войти в вытяжку. Для этого вам, скорее всего, придется просверлить стойку в стене.

Если вы вводите существующий кабель в коробку для поверхностного монтажа в шкафу, то вам придется использовать армированный гибкий кабель (кабель BX), чтобы пройти от распределительной коробки через внутреннюю часть шкафа и войти в вытяжку в нижней части шкафа. Доступно выбивное место, вероятно, придется просверлить заднюю часть шкафа в пространство на стене, а затем вытащить кабель обратно, чтобы войти в заднюю часть отсека для подключения вытяжки.

Кабель проложен к распределительной коробке, новый кабель BX от распределительной коробки к новому местоположению. Готов к установке вытяжки.

Когда кабели и распределительная коробка установлены и установлены на место, выполните соединения (земля-земля, белое-белое и черное-черное) с помощью утвержденных разъемов проводов. Накройте распределительную коробку соответствующей заглушкой.

Подведите новый кабель к задней части вытяжки и подключите ее к вытяжке, используя правильный кабельный разъем. Сделайте окончательные соединения, и как только все будет на месте (и вентиляционные каналы подключены, если применимо), включите питание и проверьте свою работу!

Вытяжка установлена, кабели проложены, соединения сделаны, готово к испытаниям.

Важно помнить, что вы не можете просто соединить кабель и удлинить провода, если у вас недостаточно длины, чтобы добраться до нового места назначения. Вы должны выполнить соответствующие шаги и следовать правилам кода, когда сталкиваетесь с такой ситуацией.

Как соединить удлинители электрических проводов

Это проблема, с которой многие электрики-любители сталкиваются раз или два: вы хотите переместить розетку или добавить новый свет в комнату, но провода в вашей текущей цепи недостаточно длинны. Означает ли это, что вам нужно перемонтировать всю схему? К счастью, нет. Опытные электрики могут сращивать провода, безопасно добавляя длину, необходимую для достижения места назначения. Прочтите несколько советов по началу работы.

Безопасность прежде всего – это Кодекс электрика

Первый шаг, который необходимо предпринять при выполнении любых электромонтажных работ в вашем доме, это отключить питание либо в определенной цепи, либо во всем доме. Используйте бесконтактный тестер напряжения, чтобы еще раз убедиться, что электричество действительно отключено, прежде чем прикасаться к проводу.

Далее, вам нужно иметь распределительные коробки везде, где вы хотите соединить провода. Распределительные коробки бывают разных размеров и требуются муниципальными строительными нормами для обеспечения безопасности соединения. Спросите в местном хозяйственном магазине, нужна ли вам помощь в выяснении того, какая распределительная коробка лучше всего подойдет для вашего конкретного проекта. Наконец, прежде чем начать, убедитесь, что провода, которые вы сращиваете, имеют одинаковое сечение и количество проводов, чтобы они могли легко передавать электричество от одного к другому.

Сращивание проводов по цветам

Когда вы будете готовы сращивать провода, зачистите их концы примерно на пять дюймов. Затем снимите примерно полдюйма пластикового покрытия, оставив концы проводов открытыми. Если ваша распределительная коробка еще не оснащена зажимами, возможно, вам придется установить их в отверстия на противоположных концах коробки с помощью плоскогубцев.

Затем протяните провода, которые вы хотите соединить, через зажимы так, чтобы оголенные концы оказались внутри распределительной коробки. Втяните их достаточно далеко, чтобы зажим зафиксировался на проволочной оболочке. В этот момент вы можете скрутить провода вместе с их аналогами — убедитесь, что вы сочетаете цвета и скрутите вместе заземляющие провода. Используйте проволочные гайки, чтобы закрепить скрученные концы.
