Как соединить светодиодную ленту? Ответ специалиста
Чаще всего LED-ленты поступают в розничную торговлю в виде полос длиною 3 или 5 метров, намотанных на бобины. Как правило, в процессе монтажа светодиодную ленту приходится неоднократно разрезать, а полученные отрезки соединять между собой и подключать к блоку питания. И тут возникает вопрос – как лучше соединить светодиодную ленту? Коннектором, пайкой? Давайте разберемся.
Содержание
- 1 Соединение LED-лент при помощи коннекторов
- 2 Соединение светодиодных лент пайкой
- 3 Какой способ соединения лучше?
- 4 Полезные советы

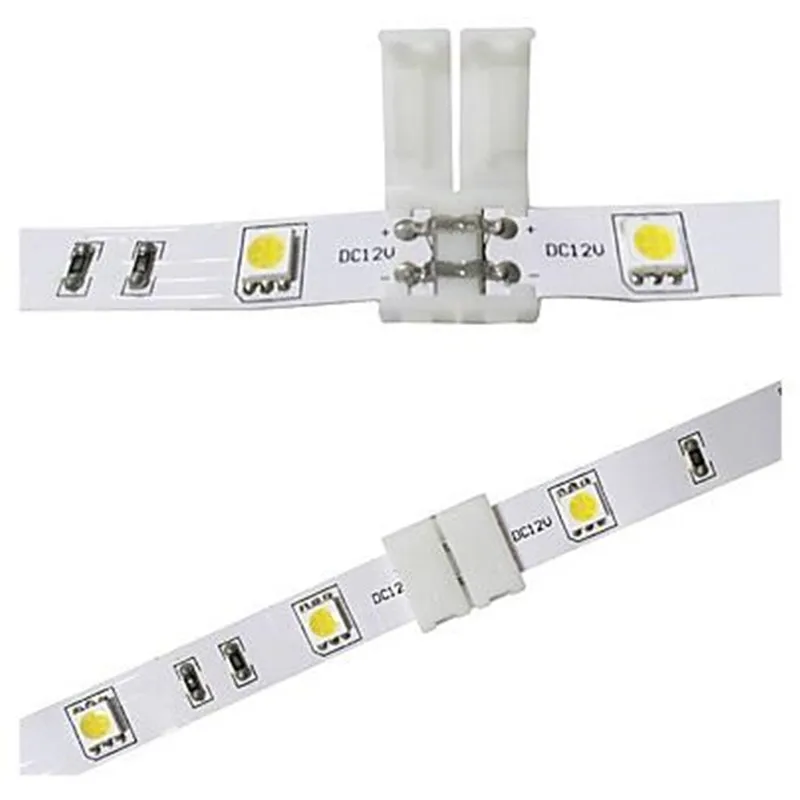

Соединение LED-лент при помощи коннекторов
Самый простой способ получения электрического контакта между двумя отрезками светодиодной ленты без пайки заключается в использовании специального коннектора. Он представляет собой пластмассовый переходник, у которого с обеих сторон расположены контактные площадки с зажимами. Для того чтобы соединить два отрезка между собой нужно выполнить 3 простых действия:
- очистить ленту от силиконовой оболочки (если она имеется) и слегка зачистить контактные площадки, расположенные на краю LED-ленты;
- вставить под металлические выводы коннектора подготовленный край и защёлкнуть зажим;
- аналогично, соблюдая полярность, вложить и защелкнуть второй отрезок.
Последовательное соединение светодиодных лент между собой не ограничивает область применения коннекторов. Например, с одной из сторон можно зажать провода для подачи питания. Но лучше воспользоваться готовым пластиковым разъемом, с одной стороны которого уже запаяны провода.
Также в продаже имеются соединители более сложной формы (угловой, Т-образной), предназначенные для параллельного подключения трёх и более отрезков со светодиодами.
Особенно уместно использование пластиковые соединители при создании сложных геометрических форм. Основным плюсом коннекторов является отсутствие необходимости во флюсах и припоях и работать с ними очень легко и удобно.
Конечно, есть и недостатки:
- довольно высокая стоимость;
- не способны пропускать через себя большие токи;
- подверженность окислению.
Соединение светодиодных лент пайкой
Пайка – один из способов получения надёжного электрического контакта (при условии умения пользоваться паяльником и наличии хорошего припоя и флюса).
Обо всех тонкостях лужения и пайки светодиодных лент можно прочесть в предыдущей статье. Рассмотрим 2 варианта соединения светодиодных лент этим методом.
Первый способ предусматривает использование соединительных проводов в качестве связующего звена между двумя участками:
Концы провода необходимой длины и сечения зачищают и лудят.
- Луженую часть укорачивают до длины не более 5 мм.
- Контактные площадки освобождают от защитной плёнки и тоже лудят.
- Затем провода в соответствии со схемой припаивают к контактам на ленте и изолируют.
Второй способ предполагает жёсткое соединение двух концов светодиодных лент. Обычно он используется, когда приклеенный отрезок оказался немного короче, чем предусмотрено проектом и его нужно нарастить. Или требуется последовательно соединить несколько светодиодных лент с разным цветом свечения. В этом случае контактные площадки отрезков зачищают и лудят так, чтобы на них оставались капельки припоя.
Затем края, подлежащие пайке, прикладывают друг другу и одновременным кратковременным касанием паяльника замыкают соответствующие проводники. Для этого достаточно припоя, имеющегося на залуженных контактах.
Чтобы скрыть и защитить место пайки, на него одевают термоусадочную трубку.
Какой способ соединения лучше?
Все рассмотренные способы стыковки светодиодных лент имеют свои плюсы и минусы. Достоинство разъёмного соединения – в его простоте и эстетическом виде. Кроме эргономических качеств, коннекторам также присуща мобильность. Соединять между собой можно даже те участки, которые уже закреплены на рабочую поверхность.
Единственный недостаток такого соединения – это цена. Стоимость коннектора на два контакта (для одноцветных LED-лент) составляет около 20р., а на 4 контакта (для RGB LED-лент) – 30р. Более сложные модификации стоят ещё дороже. К тому же не в каждом населённом пункте можно свободно купить подходящие соединители светодиодных лент.
Среди преимуществ соединения методом пайки можно выделить дешевизну и возможность наращивания проводов любой длины с последующим монтажом светодиодной ленты под любым углом.
К недостаткам стоит отнести затраты на время и умение паять.
На основании данной информации каждый человек должен сам выбрать что лучше: дорогой, но удобный коннектор или дешёвая, но требующая усилий и умений пайка.
Полезные советы
В каждом деле есть свои тонкости. Вот несколько рекомендаций, которые помогут избежать проблем во время соединения LED-лент:
- Не следует соединять между собой суммарной светодиодные ленты длиной более 5 метров. Иначе самые удалённые от источника питания светодиоды не обеспечат должной яркости.
- Перед тем как начать собирать электрическую цепь, рекомендуется изучить правильные схемы включения светодиодной ленты.
- Применение дешёвых коннекторов может стать причиной плохого контакта в месте прижима и, как следствие, вызовет мерцание и погасание светодиодов.
- Во избежание короткого замыкания все места пайки должны быть в изоляции. Для этого лучше применить термоусадочную трубку или использовать термоклей.
Как соединить светодиодную ленту — 3 вида коннекторов. Подключение между собой без пайки, под углом, с блоком, с проводами.
В процессе монтажа светодиодных лент, многие сталкиваются с вопросом, как и чем соединять несколько отрезков ленты или как ее подключить к блоку питания или контроллеру.
Безусловно, самым лучшим методом является пайка. Такой контакт будет надежным и долговечным.
Однако не у всех есть паяльники, да и не многие умеют это делать в экстремальных условиях. Одно дело паять на ровном столе, и совсем другое, на почти трехметровой высоте под потолком.
В итоге и получаются вот такие “художества”:
Поэтому тут невольно начинаешь смотреть в сторону более простых вариантов. И самый легкий из них – это коннекторы.
Разновидности
Их можно использовать как для соединения нескольких лент между собой.
Так и для подключения к источнику питания или контроллеру RGB (соединительно-запитывающие зажимы) с проводами на концах.
Коннекторы бывают 2-х pin-овые, под монохромную ленту или 4-х, 5-ти под ленты RGB и RGBW.
Виды коннекторов
1 of 4
Выпускаются также варианты для соединения светодиодных лент напряжением 220В. Они совершенно другой конструкции и не подойдут для моделей 12-24В.
виды коннекторов 220В
1 of 6
Преимущества коннекторов перед пайкой:
- относительно небольшая стоимость
1 of 3
- простота монтажа
- отсутствие необходимости закупать флюсы, припои и т.п.
Основных недостатка три:
- подверженность окислению
- неспособность пропускать большие токи
- потенциальное место пожара, из-за того, что пластик в них дешевый и не термостойкий
В первую очередь выбирайте их по ширине вашей ленты. Иначе можно прогадать с расстоянием между контактами. Например, один вид для SMD лент 3528 запросто может не подойти для SMD 2835 или SMD 5050.
ширина светодиодной ленты
ширина коннектора для светодиодной ленты
Самые распространенные модели идут с шириной 8мм и 10мм.
Для изготовления подсветки вам могут понадобиться 3 вида соединителей:
- для непосредственного соединения ленты с лентой на прямых участках
- для соединения строго под углом в 90 градусов
- для соединения под любым произвольным углом
Некоторые просто пытаются согнуть саму ленту, без всяких переходников. Однако делать этого нельзя. Радиус ее продольного изгиба должен быть не более 2см.
И уже тем более недопустимы ее поперечные искривления. Вот последствия таких изгибов:
По принципу подключения они также делятся на 3 вида:
- просто прижимные
прижимной коннектор
прижимной коннектор
- с защелкой, фиксирующей верхнюю крышку
- прокалывающие
Соединители с защелкой NLSC-PLSC
Одни из самых распространенных моделей — это коннекторы NLSC, PLSC.
В них лента через направляющую, заводится под два или более подпружиненных контакта, а затем защелкивается крышечкой сверху.
Допустим вам необходимо разрезать ленту и соединить ее с другим участком. Режется она обыкновенными ножницами в специально обозначенных местах. Кратность резки у каждой ленты своя – 10-15-30см и т.д.
После реза требуется зачистить контакты на обоих отрезках до блестящего цвета. При условии что они уже не подготовлены и залужены заводским способом.
1 of 2
Делается это при помощи обычного канцелярского ножа.
Особого усилия здесь прикладывать не нужно. Просто аккуратно царапая, снимаете верхний слой лака с медных пятачков.
Далее берете коннектор, открываете его с одной стороны. Самое главное при подключении двух кусков не перепутать полярность!
В самом начале соединителя должны быть направляющие пазы. Именно в них вы должны вставить (не уложить сверху) светодиодную ленту.
После чего проталкиваете ее до упора, пока поджимающие контакты коннектора, не лягут поверх медных пятачков.
Далее просто защелкиваете крышечку сверху, тем самым фиксирую ленту внутри и прижимая ее специальными выступами на крышке.
Ту же самую процедуру необходимо проделать и со вторым участком. Остается подать напряжение и проверить работоспособность.
Если после всех манипуляций подсветка не горит или моргает, скорее всего вы не обеспечили хороший контакт. Это может быть по 3-м причинам:
- недостаточно зачищены контактные площадки и на них остались следы лака, который и играет роль изолятора
- ножки коннектора подогнулись и не достают до ленты
- ножки не совпадают с пятачками на ленте. Либо они не задвинуты до конца, либо не угадали с шириной.
Соединение ленты с силиконом
Если у вас лента герметичная с защитой IP65, то процесс подключения коннекторов выглядит практически идентичным. Разрезаете ножницами необходимые по длине участки.
После чего, канцелярским ножом сначала удаляете герметик поверх контактных пятачков, а затем уже зачищаете сами медные площадки.
Весь защитный силикон с подложки возле медных площадок должен быть удален.
Герметика срезаете ровно столько, чтобы конец ленты вместе с контактами свободно поместился в коннектор. Далее открываете крышку соединительного зажима и заводите ленту во внутрь.
Для лучшего крепежа, заранее снимите немного скотча с обратной стороны. Лента будет идти довольно тяжело. Во-первых, из-за клейкой основы на обороте, а во-вторых из-за силикона по бокам.
Аналогично поступаете со вторым коннектором. После чего закрываете крышку до характерного щелчка.
Коннектор не закрывается
Нередко попадается такая лента, где светодиод расположен очень близко к медным площадкам. И при помещении в зажим, он будет мешать плотному закрытию крышки. Что делать?
1 of 2
Как вариант можно отрезать полоску подсветки не по месту заводского реза, а таким образом, чтобы оставить на одной стороне сразу два контакта.
Конечно, второй кусок светодиодной ленты от этого проиграет.
Фактически вы должны будете выкинуть один модуль минимум из 3-х диодов, но как исключение такой способ имеет право на жизнь.
Рассмотренные выше коннекторы выпускаются для различного вида соединений. Вот основные виды из них (название, характеристики, размеры):
Лента-Питание (разъем Jack 5,5)Лента-Питание (провода)Лента-ЛентаЛента-Провод-Лента
Прижимной коннектор
Для подключения данного вида выдвиньте прижимную пластину и вставьте конец ленты во внутрь гнезда до упора.
Чтобы зафиксировать ее там и создать контакт, необходимо задвинуть обратно пластинку на свое место.
После этого обязательно проверьте надежность фиксации, слегка потянув за светодиодную ленту.
Преимуществом такого подключения являются его габариты. Такие коннекторы самые маленькие как по ширине, так и по высоте.
соединение светодиодных лент
соединение светодиодных лент
Однако в отличие от предыдущей модели, здесь вы абсолютно не видите состояние контактов внутри и насколько плотно и надежно они соединены между собой.
Прокалывающие коннекторы
Два рассмотренных выше вида коннекторов, при длительной работе показывают не совсем удовлетворительные результаты и качество контакта.
Например, у NLSC самое больное место – фиксирующая пластмассовая крышка. Она зачастую либо отламывается сама, либо откалывается фиксирующий замочек сбоку.
Еще одни минус — контактные пятачки, которые далеко не всегда прилегают всей поверхностью к площадкам на ленте.
Если мощность ленты достаточно большая, то слабенькие контакты не выдерживают и оплавляются.
Такие коннекторы просто не могут пропустить через себя большие токи.
При попытках их подогнуть, когда есть некоторое не совпадение пятна прижима, они могут и отломиться.
Поэтому в последнее время появились более современные модели сконструированные по принципу прокола.
Вот например подобный двухсторонний прокалывающий коннектор.
На одной стороне у него расположены контакты в виде ласточкиного хвоста под провод.
А на другой в виде штырьков – под светодиодную ленту.
С его помощью можно подключить светодиодную ленту к блоку питания. Такие модели можно найти как для лент открытого исполнения, так и для герметичных в силиконе.
Для подключения, заводите конец или начало отрезка подсветки в коннектор и прижимаете сверху прозрачной крышкой.
Контактные штырьки при этом сначала оказываются снизу медных пятачков, а затем буквально протыкая защитный слой и медные дорожки, образуют надежный контакт.
При этом ленту выдернуть из разъема уже не возможно. А проконтролировать места соединения можно через прозрачную крышку.
Для подключения проводов питания их даже не придется зачищать. Сам процесс чем то напоминает подключение витой пары в интернет разъемах.
Чтобы открыть такой коннектор необходимо будет приложить определенное усилие. Просто руками это сделать вряд ли получится. Поддеваете лезвием ножа боковые места крышки и поднимаете ее вверх.
Коннекторы для подключения к проводам
Если у вас компактный литой блок питания для без винтового подключения, то просто проводами здесь уже не обойтись.
Необходимо будет воспользоваться специальным разъемом DC 5,5F («мама»).
У него с одной с одной стороны клеммные колодки, куда вставляются зачищенные кончики проводов, а с другой DC вход диаметром 5,5мм. Он как раз таки подходит под штекер сетевого адаптера.
Заказать можно здесь.
Следующий коннектор очень удобен для подключения проводников к магистральной шине. Например у вас есть основные питающие провода сечением 1,5мм2 длиной 10, 20 или более метров.
И вам необходимо от них подключить отдельные 5-ти метровые участки светодиодной ленты.
Чтобы через каждые 5 метров не резать изоляцию, достаточно воспользоваться такими прокалывающими зажимами.
Через основные контакты пропускаете двухжильный провод.
А на дополнительные, подключается ответвление. Опять же все делается без пайки, зачистки, простым прокалыванием изоляции.
Рассчитаны такие клеммы не только под светодиодные ленты 12-24Вольт, но могут быть использованы и на напряжение 220В, с максимальным током до 10А.
Их запросто можно применять для подключения светодиодных светильников.
Заказать все эти коннекторы можно по ссылкам ниже:
Прокалывающие зажимы для ленты – здесь
Прокалывающие зажимы для проводов – здесь
Подключение светодиодных лент «Последовательно» и «Параллельно»
Дом /
Блог /
Дом и жилое /
Соединение светодиодных лент «Последовательно» и «Параллельно»
Вы решили использовать светодиодные ленты для своего следующего проекта, или, возможно, вы уже готовы все подключить. Если у вас есть несколько светодиодных лент, и вы пытаетесь подключить их к одному источнику питания, вам может быть интересно: должны ли они быть подключены последовательно или параллельно?
Светодиодные ленты имеют маркировку, показывающую, с какой стороны подключать положительный, а с какой отрицательный (заземляющий) провод, поэтому достаточно просто подключить один светодиодный сегмент к соответствующим проводам питания того же цвета.
Если у вас есть две или более секций светодиодных лент, и вам интересно, как их соединить вместе, читайте дальше, чтобы узнать больше о том, как подключать светодиодные ленты «последовательно» или «параллельно»!
Отказ от ответственности: термины «последовательный» и «параллельный» технически неверны с точки зрения электроники! Мы используем эти термины в этой статье для простоты, но ставим их в кавычки для точности. Пожалуйста, прочитайте конец статьи для всестороннего объяснения.
Как соединить светодиодные ленты «последовательно»
Идея соединения двух секций светодиодной ленты «последовательно», вероятно, является наиболее логичным и простым методом. Вы можете думать об этом как о простом соединении одного конца светодиодной ленты со следующей секцией светодиодной ленты. Если вам просто нужно соединить небольшое расстояние, вам могут пригодиться несколько разъемов без пайки, или вы даже можете соединить большее расстояние с помощью медных проводов, обрезанных до нужной вам длины.
Для более длинных пробегов вам нужно следить за падением напряжения, но в противном случае все, что вам действительно нужно сделать, это создать электрическое соединение между положительными и отрицательными медными контактными площадками от одной секции светодиодной ленты к другой.0017
Это быстрый и простой метод, поскольку он не требует создания еще одного отдельного провода для подключения к источнику питания. Вы просто позволяете «прыгать» между двумя секциями светодиодной ленты.
Недостатком является то, что это создает возможность дополнительного падения напряжения, что приводит к уменьшению светоотдачи светодиодов, наиболее удаленных от источника питания. Причина в том, что последовательное соединение светодиодных лент обеспечивает только один путь прохождения электрического тока. Весь электрический ток для всей установки светодиодной ленты должен проходить через первые несколько дюймов участка светодиодной ленты, что может выступать в качестве узкого места для протекания тока, уменьшая количество напряжения и тока, которые достигают более дальних участков светодиодной ленты.
.
Как соединить светодиодные ленты «параллельно»
Альтернативой соединению нескольких секций светодиодных лент является их «параллельное соединение». Этот метод предполагает создание независимых цепочек секций светодиодной ленты, каждая из которых подключается напрямую к источнику питания.
Как вы можете видеть на диаграмме, это уменьшает количество тока, которое должно пройти через любую данную секцию светодиодной ленты, потому что они подключены непосредственно к источнику питания. Это может значительно помочь в снижении вероятности падения напряжения.
Основным недостатком этого подхода является то, что потребуется немного больше работы с проводкой. Основная проблема заключается в том, что большинство блоков питания будут иметь только по одному положительному и отрицательному выходным проводам, поэтому для подключения их к более чем одной секции светодиодной ленты потребуется разделить этот выход на несколько проводов.
Для этой цели доступны специальные клеммные колодки с разветвителями проводов.
Еще одна сложность заключается в том, что некоторые участки светодиодной ленты могут располагаться далеко от источника питания. В этих случаях вы можете столкнуться не только с дополнительными расходами на длинные провода, но и с тем, что они должны быть достаточного сечения. В противном случае вы можете получить падение напряжения в проводах еще до того, как дойдете до участка светодиодной ленты.
Почему термины «последовательный» и «параллельный» технически неверны
Многие клиенты используют слово «последовательный» для описания соединения нескольких секций светодиодных лент встык или последовательного соединения. Некоторые из наших более наблюдательных читателей, однако, могли заметить, что мы взяли слово «серия» в кавычки. Причина в том, что с технической точки зрения термин «серия» неверен применительно к этой конфигурации.
Почему это неправильно и почему это важно? Это связано с тем, как спроектированы светодиодные ленты, и с соответствующими принципами электроники.
Светодиодные ленты длинные и идут последовательно (в нетехническом смысле, как «одна за другой»), но на самом деле они состоят из множества параллельных ветвей, состоящих из 3-х светодиодов в каждой для светодиодных лент на 12В. (или по 6 светодиодов в светодиодной ленте 24В).
Другими словами, 3 светодиода соединены последовательно, но группы из 3 светодиодов соединены друг с другом параллельно. Именно это позволяет нам просто разрезать светодиодную ленту с интервалом в 3 светодиода. Если вы разрезаете светодиодную ленту, вы просто уменьшаете количество ветвей, соединенных параллельно. Когда вы подключаете светодиодную ленту в сквозной конфигурации (гирляндной цепи), вы просто добавляете дополнительные параллельные ветви.
Мы считаем, что это важно уточнить, потому что правильное последовательное электрическое соединение изменит требуемое входное напряжение. Однако, когда люди говорят о последовательном подключении светодиодных лент, они почти всегда соединяют секции светодиодных лент встык.
При таком подключении входное напряжение светодиодной ленты остается неизменным. Другими словами, вы можете использовать источник питания 12 В для питания 4-футовой секции 12-вольтовых светодиодных лент с другой 3-футовой секцией 12-вольтовых светодиодных лент, соединенных в цепочку.
Other Posts
Что такое спецификация CRI для светодиодных лент?
Просматривая характеристики светодиодных лент, вы, возможно, сталкивались с показателем, называемым CRI. В отличие от цветовой температуры, CRI связан с цветом… Подробнее
Насколько сильно нагреваются светодиодные ленты? Это нормально?
Вы можете часто видеть, как светодиодные технологии рекламируются за более низкую теплоотдачу и более высокую эффективность. Итак, вы можете быть удивлены, увидев … Подробнее
Можете ли вы установить светодиодную лампу, мощность которой превышает номинальную мощность светильника или патрона?
Нам часто задают вопрос:
«У меня есть эквивалентная 60-ваттная светодиодная лампа, но в розетке, в которую я хочу ее установить, указано [MAX 50.
.. Подробнее
Начало работы со светодиодной лентой для освещения вашего дома
Светодиодная лента — это новый тип технологии освещения, который никогда не существовал раньше.Поскольку технологии светодиодов развились достаточно, чтобы быть способными … Подробнее
Назад к блогу Waveform Lighting
Просмотрите нашу коллекцию статей, инструкций и руководств по различным применениям освещения, а также подробные статьи по науке о цвете.
Обзор продуктов освещения Waveform
Светодиодные лампы серии A
Наши лампы A19 и A21 подходят для стандартных светильников и идеально подходят для напольных и настольных светильников.
Светодиодные лампы-канделябры
Наши светодиодные лампы-канделябры обеспечивают мягкий и теплый свет в декоративном стиле, который подходит для светильников E12.
Светодиодные лампы BR30
Лампы BR30 — это потолочные светильники, которые подходят для жилых и коммерческих светильников с отверстиями шириной 4 дюйма или шире.
Светодиодные лампы T8
Непосредственно замените 4-футовые люминесцентные лампы нашими светодиодными трубчатыми лампами T8, совместимыми как с балластами, так и без них.
LED-Ready T8 Светильники
Светодиодные трубчатые светильники, предварительно смонтированные и совместимые с нашими светодиодными лампами T8.
Светодиодные линейные светильники
Линейные светильники длиной 2 и 4 фута. Подключается к стандартным настенным розеткам и крепится с помощью винтов или магнитов.
Светодиодные светильники для магазинов
Потолочные светильники с подвесными цепями. Включается в стандартные настенные розетки.
Светодиодные лампы UV-A
Мы предлагаем светодиодные лампы с длиной волны 365 нм и 395 нм для флуоресцентных и полимеризационных применений.
Светодиодные лампы УФ-С
Мы предлагаем светодиодные лампы УФ-С с длиной волны 270 нм для бактерицидного применения.
Светодиодные модули и аксессуары
Светодиодные печатные платы, панели и другие форм-факторы для различных промышленных и научных приложений.
Светодиодные ленты
Яркие светодиодные излучатели, смонтированные на гибкой печатной плате. Может быть отрезан по длине и установлен в различных местах.
Диммеры светодиодной ленты
Диммеры и контроллеры для регулировки яркости и цвета системы освещения светодиодной ленты.
Блоки питания для светодиодных лент
Блоки питания для преобразования линейного напряжения в низкое постоянное напряжение, необходимое для систем светодиодных лент.
Швеллеры алюминиевые
Швеллеры из экструдированного алюминия для монтажа светодиодных лент.
Соединители для светодиодных лент
Беспаечные соединители, провода и адаптеры для соединения компонентов системы светодиодных лент.
Сколько светодиодных лент можно соединить вместе?
Это фантастический вопрос, который нам в Vetco задают довольно часто.
В зависимости от того, как вы прикрепите полоски, варианты длины практически безграничны.
При этом вы должны учитывать некоторую логистику.
Определяя, сколько полос вы хотите соединить вместе, помните, что сопротивление провода увеличивается с расстоянием. Это ничем не отличается от светодиодных лент. Vetco рекомендует, как правило, не соединять более трех полных полос встык без добавления дополнительных силовых проводов большего сечения или дополнительных блоков питания на линии.
Типы светодиодных лент, описанные в этой статье:
— Теплый белый (водонепроницаемые и неводонепроницаемые)
– Холодный белый (водонепроницаемые и невлагонепроницаемые)
– RGB-полосы (водонепроницаемые и невлагозащищенные)
– Адресные RGB-полоски (водонепроницаемые и невлагозащищенные)
3, 90 90 разделит логистику по типам светодиодных лент, поставляемых Vetco.
Теплый белый (VETRGBSTPWWT) и холодный белый (VETRGBSTPCW) светодиодные ленты.
Это самые простые светодиодные ленты, которые мы носим. Просто дайте им 12 вольт постоянного тока, и они загорятся. Они заботятся о полярности, но не повредятся, если вы подключите их неправильно.
Обе наши светодиодные ленты с теплым и холодным белым светом имеют 300 светодиодов на 16,4 футах. В сумме это составляет около 1,5 ампер при 12 В постоянного тока. Это означает, что при параллельном подключении каждая полоска, которую вы добавляете к цепи, снова добавит ту же силу тока. Таким образом, две полоски будут примерно 3,0 ампера при 12 В постоянного тока. И 3 полоски будут не менее 4,5 Ампер при 12В постоянного тока и так далее. Дополнительные полосы должны иметь дополнительный поддерживающий провод питания или дополнительные блоки питания, добавленные по линии.
полоски RGB (красный зеленый синий). VETRGBSTRIP
Эти ленты немного отличаются тем, что, несмотря на такое же количество светодиодных модулей (300) в рулоне длиной 16,4 фута, на самом деле они содержат в три раза больше светодиодов, чем обычные светодиодные ленты.
Это потому, что каждый из 300 модулей на полосе содержит три цвета. Красный, синий и зеленый светодиод. Это означает, что при установке на белый цвет при полной яркости полосы RGB потребляют почти в три раза больше энергии, чем обычные белые полосы. Рулон светодиодов RGB длиной 16,4 фута потребляет примерно 3,0 А при напряжении 12 В постоянного тока. Таким образом, соединение двух из этих полос встык приведет к общему требованию примерно от 6 до 7 ампер. Помните, что при питании постоянным током в линии есть потери.
При использовании трех полос RGB Vetco рекомендует источник питания постоянного тока не менее 10 Ампер и 12 В.
Это означает, что мы рекомендуем подключать не более двух полос RGB встык. Мы видели, как люди делают три сквозных, но мы не рекомендуем это делать. Особенно, если вы используете один из блоков дистанционного управления, который позволяет вам циклически менять цвета и мигать. Вы можете проверить это здесь. VUPN6983
И это самое интересное.
Адресные светодиодные ленты RGB. VETADDRGB
Следует отметить, в первую очередь, что это ленты на 5 В постоянного тока! Не 12 В постоянного тока! Это очень распространенная ошибка, и она очень быстро убьет вашу адресную полосу. Не говоря уже об убийстве вашего микроконтроллера.
Ленты RGB с адресацией действительно крутые, потому что они позволяют вам контролировать гораздо больше, чем любая из ранее упомянутых полос. Это позволяет вам индивидуально выбирать, какой светодиод горит, каким цветом он светится и с какой яркостью он горит. Или если вообще загорится.
Это позволяет использовать расширенные схемы освещения, цветовые схемы и дизайны.
RGB-ленты с индивидуальной адресацией потребляют примерно такое же количество энергии, как и обычные RGB-ленты: около 2,8 А на 16 футов при полной яркости белого цвета при напряжении 5 В постоянного тока.
Таким образом, для адресуемых цветов следует применять то же правило, что и для обычных RGB.
Мы рекомендуем не более двух последовательных полос, соединенных встык. Если вы делаете больше, вам нужно добавить отдельную шину питания с проводом большего сечения для прокладки полос по линии или добавить дополнительные источники питания по линии. С этими полосами сигнал данных проходит через центральный провод на всех полосах. Этот провод подходит для последовательного соединения встык на любом количестве полос, которые вы хотите соединить. Это связано с тем, что по этому проводу передаются только данные. Нет питания. И самое приятное то, что чипы контроллера в каждом светодиодном модуле на полосах повторяют и усиливают сигнал. Таким образом, потери сигнала в линии нет.
Примечания:
Следует отметить, что никогда не следует соединять светодиодные ленты последовательно.
Следует также отметить, что существует ограничение на количество полос, которые вы можете соединить КОНЕЦ к КОНЦУ. Я бы не стал делать больше двух. Вам нужно проложить дополнительный провод питания для дополнительных полос по линии.
Провод в светодиодных лентах ОЧЕНЬ тонкий. Вы заметите, что ваша полоска становится тусклее или меняет цвет по мере того, как она продвигается дальше по линии. Это означает, что вы подключили слишком много полос «встык» без дополнительного провода питания, или у вас недостаточно мощный блок питания, или и то, и другое.
Если вы хотите подключить более двух обычных светодиодных лент RGB через один контроллер, вы ДОЛЖНЫ получить более высокую мощность / силу тока. Мы не носим их как обычный товар на складе, но можем помочь со специальными заказами. Кроме того, это, вероятно, заставит вас проложить дополнительный провод питания для подключения к любой полосе, превышающей 2.
Всегда следует использовать источник питания с более высокой силой тока, чем требуется для вашего проекта. Это означает, что блоку питания не нужно будет так усердно работать, чтобы выполнять ту же работу. Он будет выделять меньше тепла и прослужит намного дольше.
При стационарной установке светодиодных лент любого типа мы всегда рекомендуем припаивать ленты, а не использовать зажимы или другие менее надежные методы соединения.
