Как соединить диодную ленту: Как соединить светодиодную ленту | Полезные статьи

как соединить две ленты, видео

С помощью светодиодных лент можно организовывать различные виды освещения: местное, общее, дизайнерское. Она представляет собой линейку сверхъярких светодиодов (LED) и токоограничивающих резисторов размещенных на печатной плате, выполненной в виде гибкой ленты. Светодиоды на ней соединяются параллельно. Благодаря параллельному соединению светодиодов, от LED-ленты можно отрезать куски необходимых размеров и размещать их в разных местах. Для подключения к блоку питания или соединения нескольких отрезков между собой применяют коннектор для светодиодной ленты.

Содержание

1. Способы соединения
2. Какие бывают коннекторы
3. Как соединить коннектором две ленты
4. Как соединить под углом
5. Как соединить паяльником
6. Видео

Способы соединения

Основным способом соединения отрезков светодиодной ленты между собой, с блоком питания или контроллером светодиодной ленты RGB является применение соответствующих коннекторов. Иногда их еще называют переходники, соединители. Коннектор представляет собой разъем, с помощью которого обеспечивается надежный электрический контакт с печатными проводниками светодиодной ленты. Промышленность предлагает много разных типов коннекторов для LED-лент, с помощью которых можно получить практически любую конфигурацию LED освещения.

Для подключения коннектора к ленте производители на ее поверхности, через равные промежутки, размещают контактные площадки. Обычно контакты следуют после каждых трех светодиодов. Там же проходит линия разреза, помечаемая символом «ножницы». При разделении LED-ленты по линии разреза, на обоих отрезках получаются концы с одинаковыми контактными площадками. Так как контактные площадки на светодиодной ленте покрываются слоем защитного лака, то перед присоединением коннектора нужно аккуратно зачистить их контакты.

В зависимости от примененного типа светодиодов, светодиодные ленты имеют различную ширину. Поэтому коннекторы для ленты со светодиодами типоразмера 5050 (5х5 мм) могут не подойти к ленте со светоизлучающими диодами 3528.

Светодиодные ленты питаются постоянным напряжением 12 В. Поэтому при соединении отрезков между собой, подключении их к блоку питания или контроллеру необходимо соблюдать полярность, соединять плюс с плюсом, а минус с минусом. Производители маркируют полярность контактных площадок, и поэтому, сложностей быть не должно. При применении соединителей с проводами можно ориентироваться по их цвету. Обычно для минусового провода используется черный цвет изоляции, а для плюсового – красный.

Для подключения монохромной, белой или цветной, применяются коннекторы с двумя контактами. В случае RGB ленты используется четыре провода и, соответственно, для RGB применяются коннекторы с четырьмя контактами. Три минусовых провода шлейфов RGB окрашиваются в соответствии с цветами светодиодов (красный, зеленый, синий). Черный плюсовой провод в этом случае является «общим».

Иногда под рукой может не оказаться подходящих коннекторов для данного типа светодиодной ленты. В этом случае соединение отрезков можно выполнить с помощью пайки. При определенном навыке работы с паяльником данная операция не вызывает сложностей. Однако следует заметить, что выполнение большого объема монтажа светоизлучающих диодных лент с помощью пайки является более трудозатратным и медленным процессом.

Какие бывают коннекторы

Выше уже упоминалось, что коннекторы различаются по ширине подключаемой ленты и по количеству контактов разъема. Классификация коннекторов на этом не исчерпывается. Промышленность выпускает несколько видов разъемов для соединения встык разного количества отрезков. Простейшие коннекторы позволяют соединить встык две светодиодные ленты или под прямым углом. Во втором случае используют угловой коннектор. Кроме коннекторов для соединения двух лент встык выпускаются коннекторы позволяющие соединять между собой три или четыре LED-ленты. Они имеют, соответственно Т-образную форму и форму креста.

Помимо коннекторов для подключения встык промышленность предлагает коннекторы соединенные шлейфами из проводов различной длины, позволяющие соединять светодиодные ленты, находящиеся на разном расстоянии друг от друга.

Как соединить коннектором две ленты

Операция соединения с помощью коннекторов проста и не занимает много времени. Необходимо, по линии разреза, отрезать светодиодные ленты нужной длины. В зависимости от предполагаемого расположения, выбрать подходящий коннектор (прямой, угловой). Острым предметом аккуратно зачистить контактные площадки до характерного «медного» блеска. Затем открыть крышку коннектора, вставить ленту в паз и защелкнуть крышку коннектора. Потом нужно проделать такие же операции с концом другой ленты.

Как соединить под углом

Если требуется аккуратно соединить светодиодную ленту под прямым углом встык используется угловой коннектор. В случае если два отрезка нужно расположить под произвольным углом либо они будут располагаться на некотором расстоянии друг от друга, тогда для соединения отрезков потребуется применить коннектор со шлейфом необходимой длины.

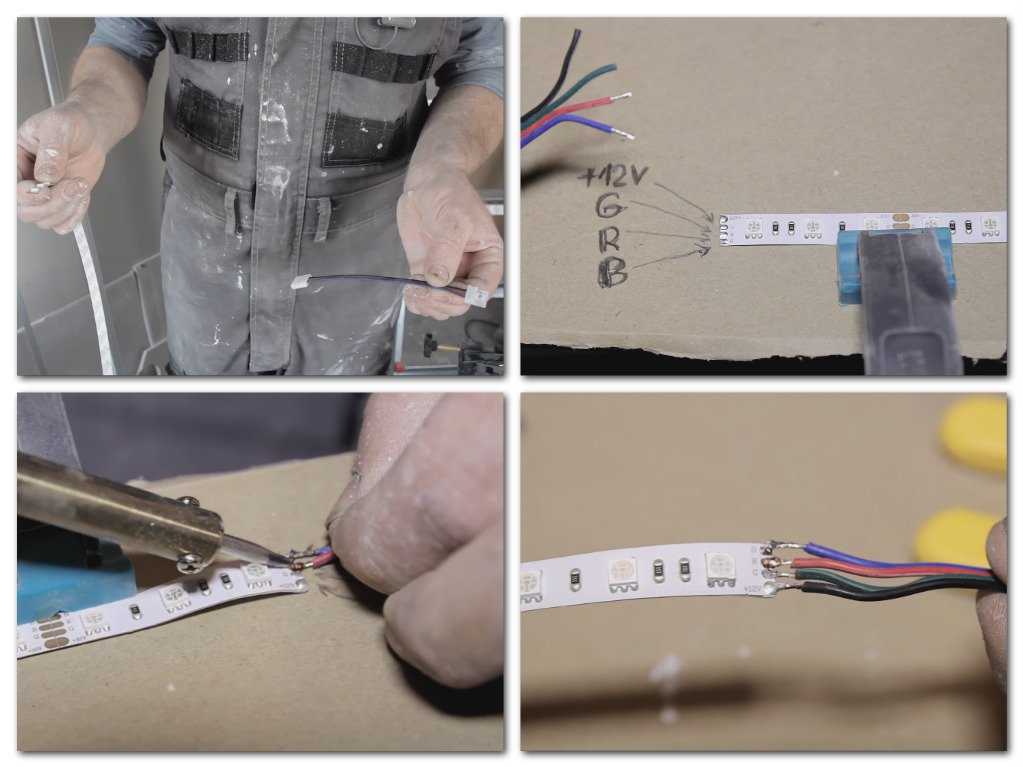

Как соединить паяльником

Для соединения методом пайки требуется иметь некоторый навык работы с паяльником. Если вам никогда не приходилось делать этого раньше, то сначала стоит соединить с помощью пайки пару отрезков светодиодной ленты, сидя за столом. Для пайки потребуется припой, жидкий или твердый флюс (канифоль), паяльник и отрезки провода необходимой длины и расцветки. Для защиты паяных соединений потребуются небольшие отрезки термоусадочной трубки.

В принципе припой может быть любым, но гораздо удобнее пользоваться трубчатым припоем с флюсом небольшого диаметра. В качестве жидкого флюса лучше использовать неагрессивные флюсы, не требующие промывки после пайки. Если использовать агрессивные флюсы и не смывать их, то впоследствии паяные соединения будут подвергаться коррозии и лента может выйти из строя. Канифоль не требует промывки, однако она не очень удобна в «полевых» условиях.

Что касается паяльника, то для пайки не требуется паяльник большой мощности, так как контактные площадки имеют небольшую площадь, а сечение припаиваемых проводников обычно не превышает 0. 75 – 1.5мм. Поэтому для пайки можно использовать паяльник мощностью 25 – 40 Вт.

Перед пайкой, сперва тщательно зачищают контактные площадки и снимают изоляцию с проводников на длину соответствующую размерам площадки. После этого на концы провода и контакты наносится флюс и они тщательно залуживаются. Затем провода припаиваются. Залуживание и пайку желательно производить быстро, чтобы не перегреть печатные проводники и не испортить ленту.

По окончании пайки на место соединения одевают небольшой отрезок термоусадочной трубки и прогревают его. Для нагрева термоусадки лучше пользоваться электрическим феном, однако, при некотором навыке, операцию можно выполнить и с помощью газовой зажигалки или того же паяльника. После нагрева трубка плотно обхватит место пайки и герметизирует электрическое соединение.

Видео

Для закрепления знаний, рекомендуем посмотреть видео, автор которого на примере показывает как соединить две LED-ленты 5050 60 LED без пайки, при помощи коннектора.

В этом материале мы постарались подробно рассказать о способах соединения светодиодных лент с помощью коннекторов и методом пайки. Применяемые для этого материалы доступны, а технологию может освоить каждый желающий. Поэтому монтаж осветительных установок на основе LED-ленты при желании можно выполнить самостоятельно, не прибегая к услугам мастеров.

Как соединить светодиодную ленту между собой: способы соединения и инструмент

LED-ленты украшают витрины многих магазинов, ресторанов и баров. Диоды переливаются разноцветными огнями, подсвечивают рекламные билборды. Светящиеся лампы используют также для декорирования спален, кухонь, детских комнат. При необходимости осветить и украсить помещение большой площади понадобится соединить несколько диодных полос, так как стандартной их длины часто бывает недостаточно.

Содержание

1. Для чего необходимо соединять светодиодные ленты
2. Способы соединения
3. Инструкция по соединению пайкой
4. Соединение без проводов
5. Соединение с проводами
6. Соединение пластиковыми коннекторами
7. Виды соединительных коннекторов
8. Установка диодной ленты в быстрый проводной коннектор
9. Советы по использованию и монтажу ленты
10. Плюсы и минусы различных соединений

Для чего необходимо соединять светодиодные ленты

Если длины бухты недостаточно, приходится соединять лед-ленты между собой

Основа LED-ленты — гибкая полоса с расположенными на ней световыми диодами, соединенными между собой цепью, которая идет по электрическим дорожкам. Каждая лента оснащена разметкой для разрезов, а также небольшими по размеру спайками, позволяющими присоединять провода. Обратная сторона конструкции — липкая полоса, позволяющая фиксировать устройство на любой поверхности.

LED-полосы обычно продаются в катушке по 5 метров, этого бывает недостаточно для декорирования большого помещения. Поэтому их удлиняют до нужного размера, а потом вывешивают на потолки, арки, витрины и аквариумы.

Способы соединения

Соединить ленту можно двумя способами: при помощи пайки или съемного коннектора. Каждый метод имеет свои особенности:

• Пайка — бюджетное и надежное скрепление. Его осуществляют путем обнажения двух контактов, к которым впоследствии припаивают провода. После этого соединяют края конструкции.
• Коннекторное скрепление происходит за счет пластиковых зажимов. Коннекторы чаще всего применяют, когда необходимо соединить LED-ленту в неудобных положениях, а спаять контакты невозможно. Этот способ прост и удобен, но чреват окислением контактов.

Пайка считается более сложным методом соединения диодной ленты, однако рекомендуется делать выбор именно в ее пользу.

Инструкция по соединению пайкой

Пайка без проводов

Активно использую несколько способов, помогающих нарастить светодиодную конструкцию.

Соединение без проводов

Чтобы соединить между собой светодиодную ленту, нужно воспользоваться инструкцией:

1. Включить паяльник и прогреть его до температуры 350 градусов. Рекомендуется следить за показателем и не допускать его повышения. Это может навредить светодиодной конструкции. Перед работой инструмент рекомендовано очистить от загрязнений и протереть влажной губкой.
2. Поместить ленту на ровную поверхность так, чтобы в процессе она не сдвигалась с места.
3. Если имеется силиконовое покрытие на проводе, его потребуется снять.
4. Залудить контакты на двух соединяемых частях, покрыть их небольшим слоем припоя.
5. Положить одну ленту внахлест на другую, запаять места скрепления.
6. Оставить конструкцию на некоторое время, чтобы она просушилась.

Если после включения в сеть диоды начали искриться, это говорит о неправильном дуговом скрещении, разрыве или потере контакта.

Соединение с проводами

Пайка с проводами

Еще один способ соединить светодиодную ленту:

1. Аккуратно перерезать полосы по вышеописанной схеме.
2. Подготовить провод толщиной до 0,8 мм и снять с него оболочку из силикона.
3. Залудить концы.
4. Кончики согнуть под прямым углом и припаять их к парным контактам.
5. Повторить действия с другим концом провода.
6. Надеть термоусадочную трубку, чтобы защитить места пайки.

Паять LED-конструкцию самостоятельно сложно. Поэтому лучше обратиться за помощью к специалисту.

Соединение пластиковыми коннекторами

Прямой коннектор для светодиодной ленты

Коннекторы используют в тех случаях, когда спаять контакты не получается. Этот метод соединения считается самым простым.

1. Подготовить острые ножницы и обрезать ими ленту. Перед этим следует замерить расстояние, чтобы на каждом отрезке было кратное количество светодиодов.
2. Оставить расстояние между диодами таким образом, чтобы с каждой стороны образовались монтажные площадки одинакового размера.
3. Открыть крышечку и вставить в конструкцию одну часть ленты, защелкнуть коннектор.
4. Повторить действия с другим отрезком.

Конструкцию можно подсоединить к сети питания. При успешной работе можно вывешивать диодную конструкцию для подсветки помещения.

Виды соединительных коннекторов

Пластмассовые коннекторы бывают нескольких видов:

• Без изгиба. Используются для быстрого удлинения светящейся ленты. Места соединения при этом выглядят почти незаметными.
• С изгибом. Устройство оснащено 2 элементами с торчащими проводами, которые помогают соединять концы ленты в разных направлениях и формах.

Встречаются также угловые коннекторы. Их применяют только при необходимости соединить конструкцию под прямым углом.

Разновидности коннекторов по геометрии соединения

Коннекторы имеют разную конфигурацию. Она зависит от геометрии соединения:

• прямая – скрещение на прямых участках;
• г-образная – соединение конструкции под прямым углом;
• т-образная;
• крестообразная.

Изобилие монтажных возможностей позволяет создавать из светящихся лент самые разные и необычные фигуры.

Количество контактов зависит от типа светодиодной ленты, варьируется от 2 до 6. Для монохромных конструкций лучше использовать коннекторы с 2 контактами. Трехцветные полосы RGB соединяют четырехконтактной деталью. Для совмещения ленты RGBWW берут коннекторы с 6 контактами.

В домашних условиях сделать монтажные детали достаточно сложно. Нужно приобрести винтовые клеммники, очистить их от винтовой изоляции острым кухонным ножом. Далее необходимо убрать защитный лак с диодной полосы и разрезать ее при помощи ножниц. Полоски поместить в отверстия клеммников, обжать винты. Проделать те же действия с питающими проводами. На те места, где лента соединилась, нужно надеть термоусадочную трубку, поджечь их зажигалкой, пока не произойдет надежный обжим.

Установка диодной ленты в быстрый проводной коннектор

Для процедуры необходимо:

1. Взять две LED-полосы, которые следует соединить.
2. Проводной коннектор перевернуть так, чтобы белая полоса находилась вверху.
3. Потянуть за концы пластиковой защелки.
4. Вставить в ленту соединитель, вернуть защелку в первоначальное положение.

Следует проверить надежность фиксации и подключить диодную полосу к сети питания. Если конструкция искрится, это может говорить о проблемах в работе проводки.

Советы по использованию и монтажу ленты

В процессе эксплуатирования нужно опираться на следующие советы и подсказки:

• LED-лента считается не самым надежным устройством. Поэтому спайку или коннекторное соединение необходимо проводить качественно. Удлинять конструкцию следует так, чтобы потом можно было разобрать ее в случае поломки.
• Для надежности лучше клеить полосы на двусторонний скотч.
• При размещении диодов для подсветки потолков их скрывают за багетом или плинтусом. Это необходимо для равномерного освещения.

Блок питания ленты во многих случаях оснащен вентиляторами, которые доставляют шум. Устройство рекомендовано выносить в помещения, откуда неприятные звуки будут неслышны.

Плюсы и минусы различных соединений

Соединение пайкой надежнее, коннекторами — проще

К плюсам коннекторного соединения относят:

• легкий монтаж;
• различные вариации соединений;
• маленькая стоимость деталей.

Из минусов — быстрое окисление контактов, неустойчивость к влажности. Лучше ориентироваться на водонепроницаемые разъемы, чтобы не навредить конструкции.

Преимущества соединения пайкой:

• прочность монтажа;
• доступность;
• хорошее качество;
• отсутствие окислительных процессов.

Из недостатков — сложность работы. Человеку без должной подготовки удлинить ленту будет проблематично.

Резка, соединение и установка светодиодных лент

Консультационный центр > Светодиодные ленты > Помощь светодиодных лент > Резка, соединение и установка светодиодных лент?

Светодиодные ленты прекрасно дополняют любой интерьер и могут использоваться для создания идеального освещения практически для любого мероприятия или места. Светодиодные ленты бывают разных размеров и спецификаций, а это означает, что они идеально подходят для вашего помещения и могут быть адаптированы к вашим потребностям.

Светодиодное освещение — это доступная и безопасная альтернатива традиционному ламповому освещению, простая в использовании и доступная практически каждому. Светодиодные ленты становятся все более популярными и используются для самых разных целей, от складов и выставочных залов до свадебных площадок и фотостудий.

Эта статья расскажет вам, как именно разрезать, соединить и установить светодиодные ленты, чтобы вы могли начать использовать светодиодные ленты уже сегодня. Нажмите на одну из ссылок ниже, чтобы перейти к этому разделу:

• Резка светодиодных лент

• Соединительные светодиодные ленты

• Установка светодиодных лент

• Часто задаваемые вопросы

Обрезка светодиодных лент

Светодиодные ленты можно разрезать так, чтобы они идеально подходили для любого использования. Разрезать полоски довольно легко, но важно, чтобы вы знали, как это делать. Неправильная обрезка полосок может повредить светодиодную ленту или привести к травме.

Где можно разрезать светодиодные ленты?

Вы не можете разрезать светодиодную ленту в любом месте. Вместо этого вы должны следовать направляющим, расположенным на полосках, которые подскажут вам, где их можно разрезать. Светодиодные ленты должны иметь медные точки или овалы, обычно расположенные через каждые три светодиода. Эти маркеры указывают места разреза, где можно сделать разрез на полосе. Убедитесь, что вы разрезаете только эти маркеры, и используйте острый режущий инструмент, такой как кусачки или универсальный нож, чтобы получить чистую поверхность и предотвратить повреждение внутренних проводов.

Вы также должны убедиться, что полоса отключена от источника питания и лежит ровно на ровной поверхности перед резкой.

Как замкнуть открытую цепь

После того, как вы обрежете светодиодную ленту до нужной длины, у вас останутся два конца; один конец будет подключен к источнику питания, а другой открыт. Важно, чтобы вы правильно закрыли открытый конец полосы, чтобы сделать светодиодные фонари безопасными в использовании.

Чтобы замкнуть оголенную цепь, вам понадобится качественная изолента. Лента — это самый простой способ закрепить открытую цепь, так как вы можете просто обернуть лентой конец провода, чтобы предотвратить короткое замыкание электрического тока или причинение вреда кому-либо. Вы должны обернуть ленту вокруг каждого открытого конца несколько раз, чтобы убедиться, что цепь правильно замкнута.

Подключение светодиодных лент

Чтобы использовать светодиодное освещение, вам необходимо подключить ленты к источнику питания. Вам также может понадобиться соединить две светодиодные ленты вместе, чтобы создать более длинную ленту. Это можно сделать довольно легко, и это отличный способ использовать кусочки полоски, которые были предварительно отрезаны.

Как соединить две светодиодные ленты вместе?

Две светодиодные ленты можно соединить вместе с помощью соединителей. Есть два типа разъемов; закрепите и сложите. Разъем, который вы решите использовать, будет зависеть от типа подключаемых полосовых светильников.

Выбрав правильный разъем, вы должны медленно вставить конец светодиодной ленты в разъем; делайте это осторожно, чтобы не повредить фары. Соединители можно использовать для соединения двух лент вместе, увеличения длины светодиодных лент или для обхода любых препятствий (таких как трубы отопления), которые могут мешать светодиодной ленте.

Светодиодные ленты также можно соединять паяльником. Этот процесс включает в себя тепло, которое используется для расплавления медных проводов друг с другом, чтобы они были прикреплены. После пайки проводов всегда следует закрывать оголенный провод лентой, чтобы его можно было безопасно использовать.

Сколько светодиодных лент можно соединить вместе?

Количество светодиодных лент, которые вы можете соединить вместе, в конечном итоге зависит от характеристик используемых вами лент. Вам нужно будет убедиться, что подключаемые полосы имеют одинаковые характеристики и что ваш блок питания может работать с несколькими полосами. Многие полосы от WeLoveLEDs могут питаться одной непрерывной длиной до пяти метров с питанием только с одного конца.

Как подключить светодиодные ленты к одному блоку питания

Для удобства использования светодиодные ленты можно подключать к одному блоку питания. Для этого потребуется простая проводка, и вам нужно будет приобрести соединительный провод с зажимом, который может удерживать светодиодную ленту.

Чтобы подключить светодиодную ленту к источнику питания, сначала необходимо вставить ленту в зажим на проводе разъема. Совместите знак «+» на ленте с красным проводом и знак «-» с черным проводом, а затем сильно нажмите, чтобы закрыть застежку. Возможно, вам придется удалить клейкую подложку с полоски, чтобы выполнить этот шаг. Затем соединительный провод можно подключить к источнику питания. Для оптимальной мощности вы можете подумать о покупке светодиодного трансформатора; это адаптер питания с более высокой выходной мощностью, который может эффективно питать большие системы освещения.

Установка светодиодных лент

Светодиодные ленты имеют клейкую основу, что облегчает их установку. Клей на светодиодных лентах липкий и прочный, поэтому может сцепляться с большинством поверхностей; просто нажмите сильно и убедитесь, что вся полоса соприкасается с поверхностью, к которой вы ее прикрепляете. Если вы планируете установить полосы вокруг угла, вам может понадобиться использовать соединители, чтобы упростить эту задачу.

Перед установкой светодиодного освещения вам необходимо определить источник питания, очертания стены или поверхности и близость к источнику питания. Понимание этого перед установкой светильников поможет вам решить любые проблемы до того, как светодиоды будут прикреплены к стене. Также стоит подумать о том, нужно ли вам регулировать яркость освещения. Если это так, вам, возможно, придется инвестировать в светодиодный диммер

Часто задаваемые вопросы

Почему ваша светодиодная лента может не работать после того, как вы ее обрежете?

Если ваша светодиодная лента не работает после ее обрезки, возможно, у вас произошло короткое замыкание в вашей RGB-ленте. Эта проблема обычно возникает, если вы разрезаете полосу в области, которая не отмечена как точка разреза. Убедитесь, что вырезаете только медные маркеры.

Как правильно выбрать источник питания для светодиодов?

Выбор источника питания зависит от мощности, необходимой для питания светодиодных ламп. Для более крупной световой системы может потребоваться светодиодный трансформатор, который представляет собой источник питания высокой мощности, который может питать большие и длинные световые системы. Вы также должны согласовать напряжение вашей полосы с источником питания; поэтому светодиодную ленту на 24 В следует подключать только к источнику питания на 24 В.

Что такое контроллер RGB?

Контроллер RGB — это устройство, которое используется для управления светодиодной лентой RGB. Контроллеры позволяют полностью контролировать освещение и предлагают персонализированные функции, такие как параметры изменения цвета, диммеры и различные световые эффекты.

Свяжитесь с нами сегодня для получения более подробной информации обо всех наших высококачественных осветительных приборах и аксессуарах LED Neon Flex.

Как установить светодиодные ленты?
– Govee

Хотите вдохнуть жизнь в свой дом с помощью светодиодных лент, меняющих цвет? Все, что вам нужно, это фары и умение их установить!

Установка светодиодных лент дома

Светодиодные ленты — это фантастический способ вдохнуть жизнь в ваш дом. Вы можете превратить белые стены и темные углы в красочные светящиеся оттенки закатного оранжевого или флуоресцентного синего. Вы можете создать расслабляющую атмосферу для чтения или создать собственную атмосферу ночного клуба для домашней вечеринки.

Наличие светодиодных светильников по всему дому позволяет вам играть с окружающей средой так, как вам хочется. Вы можете иметь свои собственные гибкие светодиодные ленты, такие как знаменитые светодиодные ленты от TikTok, прямо у себя дома! Что еще лучше, так это то, что настроить эти нестандартные светодиодные ленты самостоятельно довольно просто!

Правильный выбор светильников

При выборе светильников для дома необходимо учитывать несколько факторов. Убедитесь, что вы нашли качественный продукт, отвечающий вашим потребностям. Начните с выбора направления освещения, а затем ответьте на несколько основных вопросов:

Какова общая длина площади, которую я хочу осветить? Это в помещении или на улице? Есть ли электрическая розетка, к которой я могу легко подключить свет? Будет ли достаточно ленты 3M, чтобы держать полоски, или мне нужно подготовиться к сверлению? Мне нужен один цвет или весь спектр? Хочу ли я купить отдельные детали или продукт, готовый к использованию? Хочу ли я, чтобы свет работал с моими устройствами Alexa или Google? Хочу ли я, чтобы у компании было собственное приложение, чтобы светом было еще проще пользоваться?

Как настроить светодиодные ленты?

Как только вы найдете нужный продукт, отвечающий всем вашим потребностям, пора начинать! Для начала вам понадобится светодиодная лента, блок питания, контроллер и несколько светодиодных проводов или разъемов без пайки. Некоторые компании предоставляют комплект светодиодных лент, который поставляется со всем готовым к работе. Если вы планируете делать все это самостоятельно, вам необходимо знать некоторые детали, прежде чем совершать какие-либо покупки, мы обсудим их ниже.

Блок питания

Блок питания подключается непосредственно к розеткам в вашем доме и преобразует высокое напряжение переменного тока, вероятно, 110 В или выше, в меньший постоянный ток 12 В или 24 В, в зависимости от вашего освещения.

Как правило, световые полосы на 12 В работают на расстоянии до 16,4 футов (5 м), а световые полосы на 24 В — до 32,8 футов (10 м) в длину. Вы не хотите подключать больше сегментов световой ленты к одному источнику питания. Это может привести к тому, что огни в конце станут слабее или даже будут повреждены из-за падения напряжения и перегрузки по электроэнергии.

Падение напряжения и перегрузка по электроэнергии

Падение напряжения происходит, когда напряжение проходит через полосу и загорается каждый отдельный светодиод. Когда мощность проходит через каждый источник света, она немного уменьшается. Если у вас полоса на 12 В и вы выходите за пределы 16,4 фута (5 м), яркость каждого нового источника света уменьшается. Мало того, что отсутствие питания становится видимым невооруженным глазом, оно может в конечном итоге повредить саму полосу.

Перегрузка по току происходит аналогичным образом. Даже с управляемыми током световыми полосами, где энергия распределяется равномерно, как только полоса выходит за пределы своих возможностей, спрос на энергию возрастает до тех пор, пока резистивный нагрев в конечном итоге не повредит свет.

Если вы хотите установить более длинную серию светильников, вам необходимо установить дополнительные точки подачи электроэнергии. Это можно сделать достаточно просто. Вы можете либо приобрести несколько полос и подключить их к разным розеткам, либо установить дополнительные источники энергии в местах, где вы обрезали полосу, например, в углах.

Контроллер светодиодов

Контроллер регулирует яркость и цвет вашего освещения. Конкретный контроллер, который вы купите, будет зависеть от того, какой у вас свет. Для одноцветных огней понадобится только базовый контроллер включения-выключения, если вообще понадобится. Между тем, для освещения RGB и RGBW потребуется совершенно другой контроллер для регулировки как интенсивности, так и различных цветовых режимов.

Если вы решите приобрести детали самостоятельно, просто убедитесь, что контроллер может справиться с потребляемой мощностью подключаемых полос. Чтобы рассчитать это, просто проверьте характеристики продукта. Он должен сообщить вам напряжение полосы и мощность на метр (3,28 фута). Рассчитайте общую мощность всех ваших полос и получите контроллер, мощность которого на 15-20% выше, чем максимальная мощность, которая вам потребуется.

Например, вы покупаете ленты на 24 В, и каждый метр (3,28 фута) требует 18 Вт. Если вы хотите установить светильники в комнате с четырьмя стенами, каждая около 15 футов (~ 4,5 м), вам нужно подготовиться к 60 футам (~ 18 м). При 18 Вт/м (~5,5 Вт/фут) это 324 Вт. Чтобы рассчитать ток в амперах (А), просто разделите общую мощность в ваттах на напряжение. 324 Вт, разделенные на 24 В, дают нам ток 13,5 А, затем просто увеличьте каждую сумму на 20%, чтобы не покупать контроллер, который будет использоваться на полную мощность. В идеале вам следует требовать только 80% от его максимума.

Теперь вы знаете, что вам необходимо приобрести блок питания и контроллер, рассчитанные на 24 В, 400 Вт и силу тока 16 А. Знание этих трех облегчит поиск того, что вам нужно. Кроме того, убедитесь, что вы получаете контроллер, который соответствует типу освещения, которое у вас есть. Контроллер, используемый для одноцветных источников света, будет отличаться от контроллера для источников света RGB или RGBW.

Светодиодные провода и разъемы без пайки

После того, как вы разобрались с блоком питания и контроллером, вам нужны только провода или разъемы без пайки для соединения полос. Светодиодные провода требуют небольшой пайки, но это хороший способ соединения светодиодных лент. Однако, если вы можете использовать разъемы без пайки, все будет еще проще. См. раздел «Как соединить светодиодные ленты вместе» ниже для получения дополнительной информации о том, как их использовать.

Как подключить светодиодную ленту к источнику питания?

Подключение ленточного освещения к источнику питания — достаточно простая процедура. Если вы используете одноцветные светодиодные ленты и вам не нужен контроллер, просто подключите положительный + и отрицательный — концы вашей световой ленты к соответствующим полюсам на адаптере. Не путайте их, так как это повредит ваши фары.

Затем просто вставьте вилку блока питания в розетку адаптера. Теперь вы можете подключить блок питания к настенной розетке, чтобы начать использовать свет.

Если вы используете светильники, для которых требуется контроллер, вместо этого подключите адаптер к соответствующим положительному + и отрицательному — полюсам контроллера. Затем подключите положительный + и отрицательный — цветные концы на другой стороне контроллера к каждому из соответствующих концов на светодиодной ленте.

Как разрезать светодиодные ленты?

Вопрос: Можно ли резать светодиодные ленты?

Это зависит. Некоторые комплекты светодиодных лент поставляются уже готовыми к использованию. Их резка, особенно если это RGBIC-светильники со встроенными микросхемами для управления освещением, может привести к их необратимому повреждению и аннулированию гарантии! Прежде чем вносить какие-либо изменения, проверьте характеристики приобретенного вами продукта (а затем перепроверьте еще раз, чтобы убедиться!)

Если вы хотите вырезать свои собственные фонари и собрать их вместе, убедитесь, что вы покупаете все отдельные компоненты с правильными характеристиками.

Если вы решите выбрать отрезные светильники, вот что вам нужно знать:

Укладывая светодиодную ленту, вы достигнете естественных точек остановки. Они могут появиться, когда вы идете по углам в комнате или хотите погасить световой сегмент. Вырезать эти полоски очень легко, все, что вам нужно, это ножницы.

Найдите линии разреза вдоль полосы. Они имеют медные прокладки, которые проходят вдоль него. Медные прокладки служат точками соединения между полосами. Отрежьте прямо посередине медных площадок, чтобы у вас было одинаковое количество медных площадок с обеих сторон разреза.

Количество подушечек зависит от полосы. Для одноцветных полосовых огней вы увидите два знака электрической полярности + (положительный) и — (отрицательный). Для регулируемых полосовых огней (таких как RGB и RGBW) метки обычно представляют собой положительную метку + и цветные метки. Цветовые метки имеют отрицательную полярность и обозначаются своим цветом: B (синий), R (красный), G (зеленый) и W (белый).

Примечание: Прежде чем резать световые полосы, обязательно прочтите инструкции к приобретенному продукту. Некоторые бренды предлагают готовые к использованию светильники, которые вообще не нужно разрезать.

Как соединить светодиодные ленты вместе?

В зависимости от ваших световых лент вам нужно либо припаять их, либо соединить их с помощью непаянных разъемов.

Если вы их припаиваете, просто убедитесь, что все светодиодные провода припаяны к соответствующим площадкам на каждой полосе. Положительный + к положительным + контактным площадкам и отрицательный — к негативным контактным площадкам, будь то одна негативная контактная площадка или несколько цветных контактных площадок.

Если вы используете зажимы без пайки, убедитесь, что вы покупаете зажимы с таким же количеством контактных площадок, что и полоски. Будь то две, три, четыре или пять контактных площадок, убедитесь, что разъем имеет одинаковый номер.

Затем просто ослабьте фиксирующую накладку на разъеме; отклейте небольшой участок двустороннего скотча 3М позади полоски; вставьте световую ленту в разъем, убедившись, что контактные площадки совмещены с соответствующими выводами проводника; и закройте блокировочную площадку, чтобы зафиксировать полосу на месте.

Повторите процесс с другой стороны с другим сегментом световой полосы. Дважды проверьте, чтобы все полюса были выровнены с соответствующими партнерами. Перепутав полюса и прикрепив их к неправильной полярности, вы можете повредить ваши световые полосы. Кроме того, если вы используете коммерческие наружные светодиодные ленты, убедитесь, что у вас есть соответствующие разъемы для них.

Как повесить светодиодные ленты на стену или потолок?

В зависимости от расположения светильников возможны два способа их установки. Вы можете использовать двухсторонний скотч 3М или монтажные кронштейны, для чего вам понадобится дрель. Ленты будет достаточно, если она лежит на ровной поверхности.

Для неровных поверхностей или монтажа на стенах или потолках предпочтительнее использовать кронштейны. Для метода «отклей и приклей» с лентой 3M обязательно подготовьте поверхность, очистив ее от пыли перед приклеиванием. Затем отклейте ленту на один или два фута за раз и осторожно приложите полоску. Разделение на небольшие сегменты оставляет меньше места для ошибки.

Не давите слишком сильно на фары, когда приклеиваете их, чтобы не повредить фары. Нажимайте только на промежутки между огнями.

Для кронштейнов: подготовьте их к сверлению, измерив и отметив места, где должны проходить отверстия. Затем просверлите отверстия, установите кронштейны и установите полосу на место. Кронштейны будут надежно удерживать полосу и предпочтительнее для открытых площадок, так как плохие погодные условия могут оторвать полоски от их клея.

После того, как вы установили свои светильники, просто подключите блок питания к электрической розетке и начните играть со своими новыми светодиодными лентами!

Предисловие к установке светодиодных лент

Прочитав это руководство, вы теперь должны иметь представление о том, как устанавливать светильники и как работают их отдельные компоненты. Это не самый простой процесс, но как только вы проинформированы, это не так уж и сложно.

При просмотре различных брендов и продуктов, доступных на рынке, убедитесь, что вы принимаете во внимание свои индивидуальные потребности.
