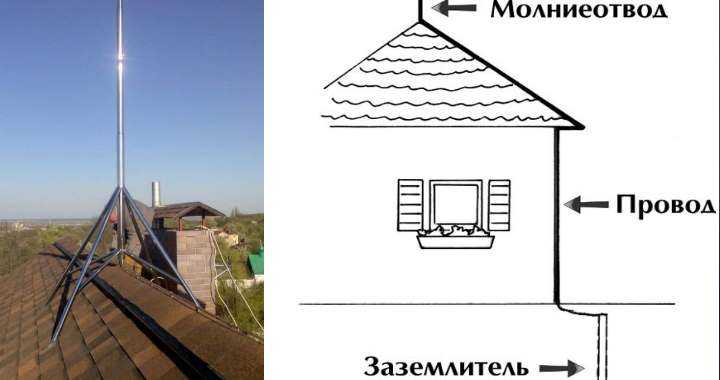

Как сделать громоотвод в деревянном доме своими руками
Заземление в частном доме необходимо для того, чтобы предотвратить поражение человека электрическим током, в случае нарушения целостности изоляции и пробой на корпус бытового прибора. Далее в видео будет показано монтаж защитного заземления, материал будет полезен тем, кто планирует монтировать заземление в частном доме своими руками. Но вначале, я хочу порекомендовать вам канал под названием «Ремонт и строительство», как видно из названия канал охватывает все сферы строительства и ремонта собственного жилища, здесь вы узнаете, как делать отмостку дома и гидроизоляцию фундамента, как устанавливать перегородки из гипсокартона и укладывать тротуарную плитку, а также, как сделать кровлю гаража и утеплить стены, и потолок каменной ватой. Многих, так же, заинтересует как сделать стяжку пола и правильно уложить ламинат, как подключиться к канализации и произвести трамбовка грунта. Всё это и многое другое вы найдете на канале «Ремонт и строительство». Рекомендую подписаться, ссылка будет в описании.
Итак, контур заземления в частном доме состоит из взбитых в почву вертикальных заземлителей, которые соединяются между собой горизонтальными заземлителями, и заземляющего проводника, который соединяет контур заземления с электрощитом. В качестве вертикальных заземлителей обычно используют стальной уголок размером 50 на 50 и толщиной 5 мм. В данном случае используется заостренные стальные стержни из гладкой арматуры диаметром 22 мм, для горизонтальных заземлителей подойдёт полосовая сталь 40 на 4 мм. Материалом для заземляющего проводника служит круглая сталь сечением от 8 до 10 квадратных миллиметров. Запрещено в качестве заземлителей и заземляющих проводников использовать арматуру, объясняется это тем, что наружный слой арматуры каленый из-за этого распределения тока по сечению нарушается, а также по-другому проходит процесс окисления, то есть она быстро ржавеет. После разметки выкапываем траншею глубиной примерно от 80 см до метра и шириной достаточной для удобного обваривания, примерно 50-70 см. В этой траншеи будут прокладываться горизонтальные заземлители. Заземлители должны находиться ниже максимального уровня промерзания не менее полуметра, а в местах с плюсовой зимой — ниже горизонта просыхания, то есть в слое почвы со стабильной влажностью. Поэтому вертикальные заземлители будут сбиваться на глубину 2-3 м. Оптимальное расстояние между заземлителями в рыхлом грунте вне зоны вечной мерзлоты составляет метр двадцать. Забивать в землю уголки длиной 2-3 м можно обычный кувалдой, это абсолютно не трудно. Для облегчения этой работы уголок также на конце заостряют, чтобы он лучше входил в землю. Здесь мы будем использовать мощный перфоратор со специальной насадкой и в режиме долбления постепенно вгоняем штыри на необходимую глубину, при этом забываем их не полностью, а так чтобы края стержня длиной 20-25 см торчал в траншеи. Когда все вертикальные заземлители будут вбиты в землю, их необходимо соединить между собой горизонтальными заземлителями. Делается это с помощью обычной сварки, привариваем к торчащим заземлителем стальную полосу, причем соединять стержни и полосу необходимо именно сваркой, ни в коем случае нельзя применять болтовые соединения, так как со временем эти места окисляются, что приводит к потере контакта и не эффективности функционирования заземляющего контура в процессе эксплуатации. После того, как контур заземления собран, необходимо соединить этот контур с электрощитом, для этого на конце подведенной к электрощиту стальной полосы, которые являются горизонтальным заземлителем, привариваем болт м6 или м8 для крепления провода заземления. После проведения сварочных работ, места сварки необходимо обработать от коррозии антикоррозийными составами. Некоторые думают, что для того, чтобы заземление служила как можно дольше, его необходимо защитить от коррозии путем преднамеренного окрашивания. Этого нельзя делать категорически. Монтаж такого контура заземления делать абсолютно бессмысленно. Металл должен иметь хорошую связь с землей, а краска, создавая большое сопротивление, будет препятствовать этому. Также, запрещено выводить наружу заземляющие проводники. На этом этапе монтаж контура заземления для дома закончен, убедившись в том, что в места соединения сваркой надежно обварены и обработаны, можно засыпать землей выкопанную траншею.
Спасибо за внимание, если информация была полезной — ставим лайки, если считаете дополнить её — оставляем комментарии. Всем удачи, всем пока! Напомню, чтобы получать уведомления о выходе новых видео на канале, необходимо после того, как вы подписались на канал перейти в раздел подписки, найти в списке канал и нажать на колокольчик возле него, в открывшемся окне поставить галочку возле «Сообщать мне обо всех новостях этого канала» и нажать сохранить.
Электропитание и заземление в доме
Заземление частного дома
Заземление частного дома
Вступление
Каждый элемент электрики дома связан друг с другом. Заземление в доме напрямую зависит от системы электропитания дома. Устройство заземления зависит от выбора заземлителя. А выбор заземлителя зависит от молниезащиты и количества электровводов в дом.
Электропитание дома
Подавляющее большинство частных домов запитываются от воздушных линий электропередач по системе TN-C-S. Это, к сожалению не самый безопасный вид электропитания, но самый распространенный. Подробно о TN-C-S читайте в статье Системы заземления TN,TT,TN-C,TN-S,TN-C-S и ITУТ, а коротко это система питания, при которой рабочий нейтральный провод заземлен на источнике тока (подстанции).
От подстанции до дома электропитание доставляется по воздушным линиям. Отвод электропитания для дома делается на ближайшей опоре к дому. Электрический ввод в дом делается либо по воздушной линии, либо по траншее, под землей.
Для ввода электропитания на отводе от воздушной линии устанавливаются вводное устройство или вводно-распределительное устройство (ВУ, ВРУ). Именно в них (ВУ и ВРУ) проводник PEN системы электропитания TN разделяется на защитный(PE) проводник и рабочий нейтральный(N) проводник.
Согласно нормативным документам, в частности ПУЭ (пунктам 1.7.61;1.7.102;1.7.33;1.7.51;1.7.54) и ГОСТ 121.030-81 в электросетях, запитывающихся от воздушных линий электропередач по системе TN, рекомендуется делать повторное заземление. Повторное заземление делается для нейтрального провода PEN в месте его разделения на PE и N проводники.
Разберемся подробнее с разделением проводника PEN и повторным заземлением проводников PEN и PE
Разделение проводника PEN на рабочий нейтральный проводник(N) и защитный проводник (PE)
Проводник PEN в сети TN идущий от подстанции (или трансформатора) на подстанции в обязательном порядке заземляется. Поэтому-то он и называется глухозаземленной нейтралью. При отводе для электропитания дома нужно разделить PEN проводник на PE и N.Разделение это нужно произвести на так называемой ГЗШ, главной заземляющей шине.
Важно! После разделения PEN проводник на PE и N соединение этих двух проводников в любом месте электропроводки ЗАПРЕЩЕН.
- В электропроводке напряжением 220 вольт защитный PE проводник нужно прокладывать вместе с фазным и нулевым рабочим проводниками. Идеальный вариант кабельная разводка.
- Прокладывать отдельно заземляющий провод от шины PE до электроприбора или электроустановки запрещено.
- При разделении PEN проводника во вводном распределительном устройстве монтируются две медные шины(шины могут быть стальные,но не аллюминиевые). Одна для PE проводников, вторая для N проводников.
- Во вводном распределительном устройстве (ВРУ) они монтируются рядом друг с другом.PE проводник на корпусе,N проводник на изолированных кронштейнах.Обе шины соединенными между собой перемычкой. Все соединения на шинах PE и N производятся при помощи болтов, шайб и гаек (пункт 1.7.119 ПУЭ).
Главная заземляющая шина (ГЗШ) имеет важное значение для электрики дома. К ней присоединяются все защитные провода электропроводки дома (пункт 1.7.119 ПУЭ). ГЗШ должна устанавливаться во вводном или вводно-распределительном устройстве (ВУ и ВРУ). (Тут читать о ГЗШ подробно) Именно к главной заземляющей шине подсоединяется заземляющий проводник, идущий от заземлителя.
Важно! Заземляющий проводник, идущий от заземлителя до ГЗШ не должен иметь разрывов и каких либо соединений.
Теперь о заземлении, заземлителе и заземляющем проводнике частного дома
Повторное заземление нейтрального проводника при воздушном запитывании дома можно произвести на опорном столбе или возле дома.
Заземление на опоре воздушной линии электропередач
При установке вводного устройства на бетонной опоре, от которой ответвляется питание дома, вполне оправдано, да и рекомендовано делать повторное заземление, используя естественные заземлители. В качестве естественного заземлителя можно использовать подземную часть самой опоры или ее молнезащитный контур (пункт 1.7.109-110,ПУЭ).
Важно! Делать повторное заземление на железобетонном столбе можно, только в том случае, если воздушная линия электропередач сделана изолированными, самонесущими проводами типа СИП. Так как они механически более прочные, чем провода без изоляции.
Но все-таки если вы хотите более надежное, безопасное и независимое заземляющее устройство для дома лучше сделать его при помощи искусственных заземлителей.
Заземление дома искусственно сделанными заземлителями
Заземление дома это заземляющее устройство, которое состоит из следующих элементов: заземлителя и заземляющего проводника.
Заземлитель это проводник или несколько проводников соединенные между собой и имеющий контакт с землей. К заземлителю подключается заземляющий проводник, который аккуратно выводится возле дома и подключается к главной заземляющей шине (ГЗШ). Сечение заземляющего проводника должно быть не меньше сечения PEN проводника.
Заземлители могут исполняться в разных вариантах и быть разных типов.
- По типу, заземлители можно разделить на: Вертикальный; Рядный; Контур заземления.
- По виду заземлители можно описать как: Штырьевой, Модульно-штырьевой, Контурный и Фундаментный заземлители.
Кратко описать заземлители можно следующим образом:
Вертикальный заземлитель представляет из себя сборный медный или стальной стержень. Заземлитель забивается в грунт на глубину 15-40 метров. По-другому он называется заземлитель глубокого залегания. Самый современный тип заземления дома. Не требует больших землеройных работ. (Подробно о глубинном заземлении)
Рядный заземлитель. Это сборная конструкция, состоящая из отдельных металлических штырей забитых в грунт на глубину 3-4 метра и соединенных металлической полосой. Расстояние между штырями должно быть не менее 3метров. Штыри могут располагаться в ряд и в треугольник. Применяется только для вторичного заземления. (Подробно как сделать рядное заземлении)
Контур заземления делается вокруг дома в виде замкнутой конструкции. Конструкция контура заземления также предполагает вбивание штыре в грунт. Штыри располагаются по периметру фундамента на расстоянии 1 метра от него. Соединяются штыри заземлителя стальной полосой. Рекомендуется при двух молниеотводах с крыш и более одного ввода электропитания в дом. (Подробно о контурах заземления)
Фундаментный заземлитель делается на начальном этапе строительства дома. Заземлитель размещают в фундаменте дома. Из всех заземлителе фундаментный заземлитель, пожалуй, самый эффективный. (Подробно о фундаментном заземлении)
Важно! Какой бы заземлитель вы не использовали в устройстве заземления дома сопротивление, растеканию тока, заземлителя не должно превышать 10 Ом для линейного напряжения 380 вольт и 20 Ом для линейного напряжения 220 вольт при трехфазном электропитании.
А при однофазном электропитании сопротивление растеканию тока не должно превышать 5 Ом для 380 вольт и 10 Ом для электропитания 220 вольт. (Подробно о замере сопротивления заземлителя)
Читая строительные форумы я вижу, что многие обходятся без вторичного заземления в загородных домах. Считают достаточным заземление подводящей воздушной линии. Но все-таки руководствоваться нужно не только экономией, а и техникой безопасности для своей семьи и имущества.
©Elesant.ru
Нормативные ссылки
- ПУЭ,Правила устройства электроустановок,издание 7
- ГОСТ 121.030-81,Электробезопасность. Защитное заземление. Зануление.
Другие статьи раздела: Электропроводка дома
- 26 Правил электроснабжения и электропроводки деревянного дома. часть1, правила 1-7
- 26 Правил электроснабжения и электропроводки деревянного дома. часть2, правила 8-13
- 26 Правил электроснабжения и электропроводки деревянного дома. часть3, правила14-26
- Анкерные зажимы и кронштейны
- Арматура для СИП 2
- Ввод кабеля из траншеи в дом
- Вводное устройство. ВУ в частный дом
- ВРУ. Вводно-распределительное устройство дома
- ГЗШ. Главная Заземляющая Шина
- Глубинный заземлитель
Статьи по теме
Три способа обустройства скважины частного дома
Электропроект частного двухэтажного дома, #1(36 листов). PDF…
Траншея для прокладки кабеля электропитания дома
Бетон: особенности и достоинства
Спуск и крепление кабеля к опоре
9 Советов для начинающих дизайнеров интерьера и декораторов
Внутреннее обустройство бытовки
Материалы кровли дома, которые точно нужны
Joomla SEF URLs by Artio
Свежие статьи
Фиброцементные фасадные панели под камень и кирпич
22 декабря 2022
Гранитная плитка мечты! 15 крутых решений для вас
18 декабря 2022
Пищевые насосы их применение и выбор
05 декабря 2022
Материалы кровли дома, которые точно нужны
24 ноября 2022
Земляника дома под фитолампой
24 ноября 2022
Свежие публикации
Ремонтно-строительная компания с многолетним опытом — Stroy House
19 января 2022
Энергоэффективность мансардных окон – что важно учитывать при выборе и установке
30 ноября 2021
Где и как купить электрический кабель: теория и практика
15 ноября 2021
Как найти утечки тепла в дома
19 сентября 2021
Изучаем химические насосы. Какие? Зачем? Где?
13 сентября 2021
Популярные статьи
Размеры стандартной ванной комнаты
Электрические схемы подключения скважинного насоса
Электроснабжение квартиры: граница эксплуатационной ответственности
Условные обозначения на схемах, обозначение розеток, выключателей, оборудования
Однофазная и трехфазная электрическая сеть
Наглядная трехфазная схема вводно–распределительного щита частного дома
Монтажные провода и кабели их назначение и описание
org/Article»>Как подобрать кабель в электросети 0,4кВ: сечение и длина кабеля
Особенности ввода электричества в деревянный дом
Что такое дин-рейка в электромонтаже: типы и виды din-рейки
Коллекторная схема водоснабжения
Аксонометрическая схема водопровода
Электропроект частного двухэтажного дома, #1(36 листов). PDF,DWG,Jpeg
Спуск и крепление кабеля к опоре
org/Article»>Распределительные сети электрической энергии: характеристики, классификации и схемы
Коллекторная разводка водопровода в доме — недостатки коллекторной схемы, о которых редко пишут
Установка электрощита навесного, крепление щита, автоматов, проводов
Ввод кабеля из траншеи в дом
Вводной автомат. Расчет, выбор вводного автомата для квартиры
ВРУ. Вводно-распределительное устройство дома
Реклама
Проводка в квартире
- Осветительные сети промышленных предприятий
- Электроснабжение квартиры: граница эксплуатационной ответственности
- Установка электрощита навесного, крепление щита, автоматов, проводов
- Как подобрать кабель в электросети 0,4кВ: сечение и длина кабеля
- Электромонтажные работы в квартире. Квартирный щиток
- Групповые линии освещения: общие норма и правила
- Силовые цепи квартиры
Проводка в доме
- Ввод кабеля из траншеи в дом
- Магнитные пускатели: назначение, схема подключения
- Монтаж глубинного заземлителя. Инструкция
- Траншея для прокладки кабеля электропитания дома
- Повторное заземление линий электропередачи
- Электрический ввод в частный дом
- ВРУ. Вводно-распределительное устройство дома
Схемы
- Наглядная схема принципа работы устройства УЗО в системе TN-S
- Наглядная схема распределительного щита квартиры при трехфазном электропитании без заземления
- Наглядная схема распределительного электрощита частного дома с ошибками зануления
- Наглядная схема электропитания квартиры без отдельного защитного провода,TN-C
- Наглядная схема электропитания квартиры с заземлением
Водопровод квартиры
- Замена смесителя на кухне. Особенности выбора сантехники и исполнителя
- Полотенцесушители: разновидности, особенности выбора и правила ухода
- Как выбрать водонагреватель накопительный электрический
- Водопроводный ввод в квартиру
- Установка раковины для ванной комнаты
- Водопроводные трубы из сшитого полиэтилена
Водоснабжение дома
- Источники систем водоснабжения частного дома
- Выбор трубы для водоснабжения частного дома
- Скважинный оголовок: что такое, как установить
- Автоматическая насосная станция
- Устройство гидроаккумулятора, принцип работы
Вода на участке
- Автоматическая насосная станция
- Водопроводный ввод в частный дом: устройство ввода воды в частный дом
- Водоснабжение частного дома из скважины своими руками
- Выбор трубы для водоснабжения частного дома
- Еще раз о системе водоснабжения в доме
Как сделать заземление
Метки:
рекомендации
для дизайнера
для физических лиц
для установщика
электролитическое заземление
установка
модульное заземление
частный дом
заземление
Как сделать заземление
Как сделать быстрое заземление сопротивлением 4 Ом на ряде объектов (кроссовое оборудование), расположенных в стесненных городских условиях? Грунт — суглинок/глина с удельным сопротивлением 80 Ом*м. Ввиду желаемой плотности и нежелательности проведения земляных работ за пределами объекта – было принято решение провести сооружение необходимого защитного заземления в непосредственной близости от здания, а также непосредственно под шкафом, где находится оборудование.
Выход из сопротивления грунта одинарного защитного заземления состоял из одного электрода модульного заземления длиной 30 м в виде готового комплекта заземления ЗЗ-000-030.
Расчетное сопротивление защитного заземления составило 3,8 Ом (расчет заземления).
После монтажа пробного электрода защитного заземления измеренное сопротивление оказалось равным 1,4 Ом, что может быть связано с удельным сопротивлением грунта, отличным от расчетного (около 30 Ом*м).
На основании первоначально полученных данных были смонтированы следующие заземлители — их глубина составила 9 метров. Их среднее сопротивление заземления составляло 3,5 Ом (от 3 до 4 Ом).
На установку одного защитного заземления (10 человеко-часов) затрачено 5 часов и ресурсы двух человек.
Для соединения защитного заземления с объектом использовался медный кабель сечением 16 мм 2 . Соединение жилы защитного заземления и кабеля осуществлялось зажимами, входящими в комплект заземления.
Как сделать многоэлектродное заземление на объекте мобильной связи.
Как сделать заземление для оборудования связи с сопротивлением заземления 2 Ом? Грунт представляет собой смесь глины и песка с удельным сопротивлением 130 Ом*м. В связи с нежелательностью проведения земляных работ вне здания было принято решение провести устройство защитного заземления в цокольном этаже здания.
Исходя из общих требований и сопротивления грунта, защитное заземление состояло из шести 15-метровых электродов модульного заземления в виде готовых комплектов заземления ЗЗ-000-015, расположенных на расстоянии 15 метров друг от друга.
Расчетное сопротивление защитного заземления составило 1,9 Ом (расчет заземления).
После монтажа защитного заземления измеренное сопротивление оказалось равным 1,1 Ом, что может быть связано с удельным сопротивлением грунта, отличным от расчетного (около 75 Ом*м).
На монтаж защитного заземлителя (без заглубления заземлителя и его присоединения) затрачено 16 часов и силами двух человек (32 человеко-часа).
Для присоединения защитного заземлителя использовалась полоса стальная 4*40мм (сечение 160 мм 2 ). Соединение защитного заземлителя и стальной ленты выполнено с помощью зажимов, входящих в комплект заземления.
Заземление в зимнее время в сложном грунте
Как создать заземляющее устройство с сопротивлением 4 Ом в зимнее время на участке, где глубина грунта не позволяет заглубить заземляющие проводники? Грунт представляет собой смесь глины и песка с удельным сопротивлением 160 Ом*м, а глубиной 4 метра — известняк.
Исходя из удельного сопротивления грунта и его характера, защитное заземление состояло из 14 3-метровых электродов модульного заземления в виде готового комплекта заземления ЗЗ-000-045, размещенных по контуру здания (замкнутый контур). Расстояние между заземлителями составляло 3 метра.
Расчетное сопротивление защитного заземления составило 3,95 Ом (расчет заземления).
Применение электродов из обычной черной стали было нежелательно из-за зимних условий (мерзлый грунт делает невозможным проникновение стальных деталей) и удаленности объекта от ближайшего населенного пункта (требовалось надежное защитное заземление со сроком службы не менее 15 лет для обеспечения снизить затраты на техническое обслуживание и реконструкцию).
После установки измеренное сопротивление оказалось 3,9 Ом, что подтвердило расчетные данные. Следует помнить, что с весны до осени это защитное заземление будет иметь сопротивление меньше значения, измеренного зимой, из-за оттаивания верхнего слоя почвы.
На монтаж защитных заземлителей (без заглубления заземлителя и его присоединения) затрачено 10 часов и ресурсы одного человека (10 человеко-часов).
Для соединения заземлителей использовалась стальная полоса 4*40 мм (сечение 160 мм 2 ), уложенная в предварительно вырытый канал глубиной 0,5 метра. Соединение защитного заземлителя и стальной ленты осуществлялось зажимами, входящими в комплект заземления.
Как сделать заземление дома
Есть очень простое и легко реализуемое решение, как сделать хорошее и надежное заземление в частном доме, оно гарантирует результат на сто лет. Это монтаж с готовыми, быстро собираемыми комплектами заземления дома.
Устанавливается за один день, одним человеком, без сварки — на 100 лет!
Подробнее об этом на странице «Заземление дома».
Статьи по Теме:
Мы используем файлы cookie на нашем веб-сайте, чтобы предоставить вам наиболее актуальный опыт, запоминая ваши предпочтения и повторяя посещения. Нажимая «Принять», вы соглашаетесь на использование файлов cookie. Однако вы можете посетить настройки файлов cookie браузера, чтобы предоставить контролируемое согласие.
Можно ли прикрепить заземляющий провод к гвоздю в деревянной стойке?
Установка оборудования в настоящие распределительные коробки
Я проложил много проводов и не могу себе представить, как можно получить заземляющий провод рядом с 2×4. Ваши провода (включая землю) выполняют одно из двух действий: проходят по кабелепроводу (трубе) в распределительную коробку или проходят внутри кабеля и весь кабель входит в распределительную коробку, поэтому заземление находится внутри распределительной коробки тоже. Распределительная коробка полностью закрывает провода. Как бы провод получил снаружи распределительная коробка, чтобы добраться до 2×4 и гвоздь???
И тут я понял… ты ведь не используешь распределительную коробку? Используйте распределительную коробку. Вам очень, очень нужна распределительная коробка для питания 240 В, такая как используется обогревателем.
Вот пример металлической распределительной коробки марки Steel City. Есть много видов. Этот конкретный выглядит как
- новый рабочий ящик (до того, как гипсокартон поднялся) с фланцами, чтобы его было довольно легко прикрепить к 2×4.
- Имеет смещение для стандартной толщины гипсокартона
- стандартных резьбовых отверстий для крепления стандартных хомутов (выключатели, розетки, термостаты и т. д.). На хомуте есть винты для крепления стандартной крышки.
- Очень широкий и глубокий для дополнительного места для проводов
- Имеет встроенные зажимы специально для кабеля NM и несколько заглушек для всего, что требует заглушки (например, кабелепровода).
- имеет зеленый винт заземления для подключения заземления. Это прикрепляет только 1 провод, но затем этот провод прикручивается к другим проводам заземления. Внутри коробки, очевидно.
Я предполагаю, что вам понадобится старая коробка типа для установки в существующий гипсокартон или на существующий 2×4 и т. д. В магазинах больших коробок есть выбор, но в надлежащем магазине электроснабжения будет лучший выбор.
Все электрические соединения должны находиться внутри распределительной коробки . Незаконно и небезопасно сращивать какие-либо провода или устанавливать какие-либо устройства за пределами распределительной коробки. Кроме того, каждая распределительная коробка должна быть доступна без демонтажа здания. Вы должны быть в состоянии снять крышку распределительной коробки без каких-либо инструментов, за исключением отвинчивания винтов крышки.
Модернизация реальной площадки
Вы понимаете, что с 2014 года модификация площадки является совершенно законной. Просто проложите фактический заземляющий провод от к месту, которое вы пытаетесь заземлить (или к любому месту, соединенному с ним заземляющим проводом соответствующего размера, т. системы (после сервисной панели), где заземляющий провод обратно к панели >= размера этого заземляющего провода, или в любом месте на вашем система заземляющих электродов т.е. оголенный провод от вашего сервисного щитка к водопроводу, заземляющему стержню, откуда панель получает заземление.
Не просто заземлите водопроводную трубу, цель не , а , чтобы достичь земли (это помогает только с естественным электричеством, таким как электростатический разряд, источником которого является земля) — цель , в основном , чтобы достичь эквипотенциала панели.
