Очень часто возникает потребность в регулировании яркости лампы в пределах определенной величины, как правило, от 20 до 100% яркости. Меньше 20 % не имеет смысла делать, поскольку светового потока лампа не даст, а произойдет только слабое свечение, которое может пригодится разве что для декоративных целей. Можно пойти в магазин и купить готовое изделие, но сейчас ценны на данные устройства мягко говоря неадекватные. Так как мы с вами мастера на все руки, то будем делать данные девайсы собственноручно. Сегодня рассмотрим несколько схем, благодаря которым вам станет понятно, как сделать диммер на 12 и 220 В своими руками.

На симисторе

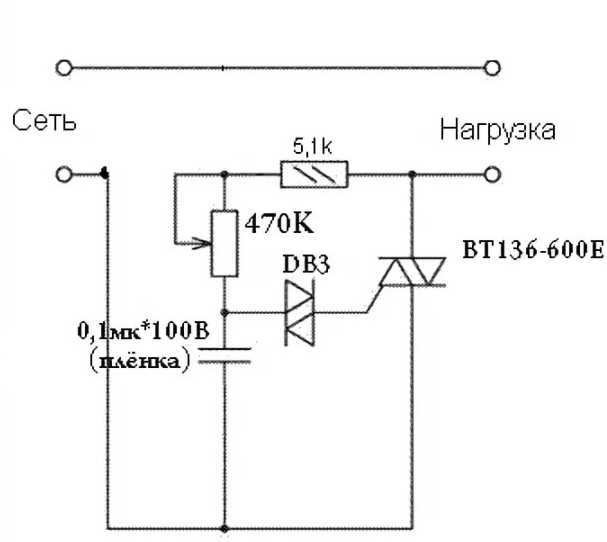

Для начало рассмотрим схему светорегулятора, работающего от сети 220 Вольт. Данный тип устройств работает по принципу фазового смещения открывания силового ключа. Сердцем диммера является RC цепочка определенного номинала. Узел формирования управляющего импульса, симметричный динистор. И собственно сам силовой ключ, симистор.

Рассмотрим работу схемы. Резисторы R1 и R2 образуют делитель напряжения. Так как R1 является переменным, то с его помощью меняется напряжение в цепочке R2C1. Динистор DB3 включен в точку между ними и при достижении напряжения порога его открывания на конденсаторе C1 он срабатывает и подает импульс на силовой ключ симистор VS1. Он открывается и пропускает через себя ток, тем самым включает сеть. От положения регулятора зависит в какой момент волны фазы откроется силовой ключ. Это может быть и 30 Вольт в конце волны, и 230 Вольт в пике. Тем самым подводя часть напряжения в нагрузку. На графике ниже изображен процесс регулирования освещения диммером на симисторе.

На данных графиках значение (t*), это время за которое конденсатор заряжается до порога открывания, и чем быстрее он набирает напряжение, тем раньше включается ключ, и больше напряжение оказывается на нагрузке.  Эта схема диммера проста и легко повторяется на практике. Рекомендуем просмотреть предоставленное ниже видео, в котором наглядно показывается, как сделать светорегулятор на симисторе:

Симисторный регулятор мощности на 1000 Вт

На тиристорах

При наличии кучи старых телевизоров и прочих вещей пылящихся в закромах очумельцев, можно не покупать симистор, а сделать простой светорегулятор на тиристорах. Схема немного отличается от предыдущей, тем что для каждой полуволны стоит свой тиристор, и тем самым свой динистор для каждого ключа.

Кратко опишем процесс регулирования. Во время положительной полуволны емкость C1 заряжается через цепочку R5, R4, R3. При достижении порога открывания динистора V3, ток через него попадает на управляющий электрод V1. Ключ открывается пропуская положительную полуволну через себя. При отрицательной фазе тиристор запирается, а процесс повторяется для другого ключа V2, заряжаясь через цепочку R1, R2, R5.

Фазные регуляторы — димеры можно использовать не только для регулировки яркостью ламп накаливания, а также для регулирования скорости вращения вентилятором вытяжки, сделать приставку для паяльника и регулировать таким образом температуру его жала. Также с помощью самодельного диммера можно регулировать обороты дрели или пылесоса и много других применений.

Видео инструкция по сборке:

Сборка тиристорного диммера

Важно! Данный способ регулирования не подходит для работы с люминесцентными, экономными компактными и светодиодными лампами.

Конденсаторный светорегулятор

На ряду с плавными регуляторами в быту получили распространение конденсаторные устройства. Работа данного девайса основана на зависимости передачи переменного тока от величины емкости. Чем больше емкость конденсатора, тем больше ток он пропускает через свои полюса. Данный вид самодельного диммера может быть довольно компактным, и зависит от требуемых параметров, емкости конденсаторов.

Как видно из схемы, есть три положения 100% мощности, через гасящий конденсатор и выключено. В устройстве используется неполярные бумажные конденсаторы, которые можно раздобыть в старой технике. О том, как правильно выпаивать радиодетали из плат мы рассказали в соответствующей статье!

Ниже приведена таблица с параметрами емкость-напряжение на лампе.

На основе этой схемы можно самому собрать простой ночник, с помощью тумблера или переключателя управлять яркостью светильника.

На микросхеме

Для регулирования мощностью на нагрузку в цепях постоянного тока 12 Вольт, часто используют интегральные стабилизаторы — КРЕНки. Применение микросхемы упрощает разработку и монтаж устройств. Такой самодельный диммер прост в настройке и обладает функциями защиты.

С помощью переменного резистора R2 создается опорное напряжение на управляющем электроде микросхемы. В зависимости от выставленного параметра регулируется значение на выходе от максимума в 12В до минимума в десятые доли Вольта.  Недостаток данных регуляторов в необходимости установки дополнительного радиатора для хорошего охлаждения КРЕН, поскольку часть энергии выделяется на нем в виде тепла.

Данный регулятор освещения был повторен мной и отлично справлялся со светодиодной лентой 12 Вольт, длиною три метра и возможностью регулировки яркости светодиодов от ноля до максимума. Для не очень ленивых мастеров можно предложить сделать диммер дома на интегральном таймере 555, который управляет силовым ключом КТ819Г, короткими ШИМ импульсами.

В таком режиме транзистор пребывает в двух состояниях: полностью открыт или полностью закрыт. Падение напряжения на нем минимальны и позволяют использовать схему с малым радиатором, что по сравнению с предыдущей схемой с регулятором КРЕН, выгодно отличается по габаритам и экономичности.

Напоследок рекомендуем просмотреть еще один мастер-класс, в котором показано, как можно сделать регулятор освещения для светодиодов:

Изготовление регулятора света на 12 Вольт

Вот собственно и все идеи сборки простого светорегулятора в домашних условиях. Теперь вы знаете, как сделать диммер своими руками на 220 и 12В.

Симисторный регулятор мощности на 1000 Вт

Сборка тиристорного диммера

Изготовление регулятора света на 12 Вольт

Диммер своими руками для ламп накаливания (видео)

Для плавной регулировки уровня освещения дома или квартиры рынок предлагает специальные устройства – диммеры. Они практичны и удобны. Но ввиду постоянно растущих цен собрать диммер своими руками иногда бывает проще и дешевле.

Самый простой самодельный диммер многие собирали в юные годы – это была регулировка ёлочной гирлянды при помощи обычного переменного резистора. Его включали в цепь и вращением рукоятки сопротивления изменяли яркость свечения ламп. Но для более мощных нагрузок подобная схема не подойдет, нужны более серьёзные решения.

ОГЛАВЛЕНИЕ

  • Регулируем освещение
  • Регулируем пониженное напряжение
  • Диммер аналого-цифровой
  • Увеличиваем мощность
  • Легким касанием…

Регулируем освещение

Лампы накаливания до сих пор занимают ведущее положение в своей нише. Но есть у них недостаток: сопротивление спирали в холодном состоянии намного ниже, чем в раскаленном. По этой причине во время включения через спираль проходит ток, во много раз превышающий рабочий. Это снижает срок ее службы в несколько раз. Чтобы решить проблему, необходимо сделать включение освещения плавным при помощи диммера.

Существует множество различных схем как простых, так и сложных. Какую из них собирать – вопрос квалификации и личного предпочтения. Вот, например, одна:

Решение простое, но эффективное. Регулировка производится диодным мостом, в одну диагональ которого включена нагрузка, а в другую – управление. Управляющий элемент – тиристор VS1 КУ 202Н, угол открывания которого регулируется транзисторами VT1 и VT2. На схеме видны параметры многих деталей. Транзисторы можно заменить другими S8050 и S9012 соответственно. Если использовать диодный мост КЦ 405А, то выходная мощность не более 200 Вт. Все можно собрать на монтажной плате. Питание – 220 В.

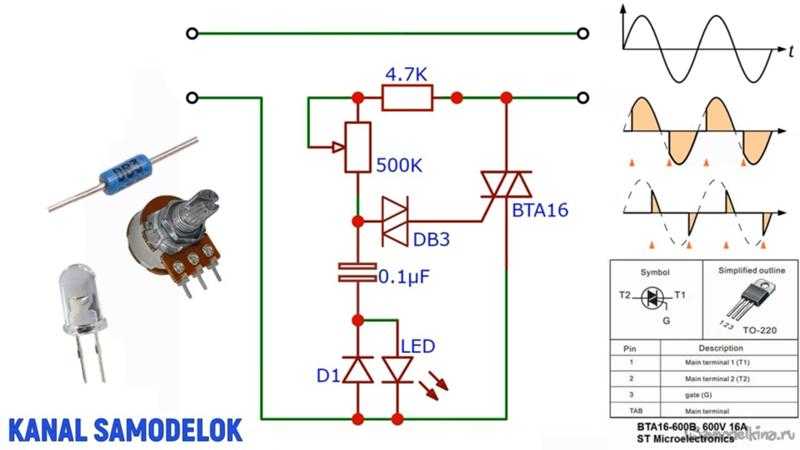

Есть более совершенная схема для ламп накаливания – на симисторе. Управление угла открытия производится переменным резистором (регулируется скорость заряда конденсатора). В цепи управляющего электрода стоит динистор.

Нет ничего сложного, своими руками собирается за полчаса.

Регулируем пониженное напряжение

Есть схемы для регулирования ламп накаливания напряжением 12 вольт. Хотя здесь можно регулировать и другие устройства: светодиоды, 12-вольтовые электродвигатели. Самый простой вариант – регулируемая микросхема КРЕН типа 1083–1084. По сути – это регулируемый стабилизатор, но нам главное – результат.

Данная микросхема КРЕН позволяет регулировать напряжение в диапазоне 1,5–30 В, ток – до 7,5 А. При сборке учитываем такие моменты:

  1. Микросхема устанавливается на радиатор,
  2. Диоды D1 – D4 напряжением не ниже 50 В и ток более 12 А,
  3. Силовой трансформатор – не менее 250 Вт.

Радиатор можно сделать из любого подходящего материала.

Диммер аналого-цифровой

Более сложный вариант диммера собирается при помощи микросхемы NE555. Это нужно для регулировки светодиодных ламп, так как обычные регуляторы мощности здесь не подойдут: подобные ленты включаются при напряжении 9 В. Можно сюда включать и 12 – вольтовые лампы если необходима более плавная регулировка света.

Наши читатели рекомендуют! Для экономии на платежах за электроэнергию наши читатели советуют ‘Экономитель энергии Electricity Saving Box’. Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Как видно из схемы, в качестве усилителя мощности используется полевой транзистор 2SK1505. Можно использовать другой 2SK1946. Это нужно, так как микросхема имеет выходной ток не более 0,2 А.

Если планируется подключение нагрузки более 1 А, тогда транзистор нужно установить на радиатор. Стоит помнить об особенностях полевых транзисторов. Они очень чувствительны к статическому электричеству, во время монтажа их необходимо защитить, например, обмотав ножки алюминиевой фольгой.

Или это можно сделать при помощи медной проволоки, главное, чтобы ножки были закорочены.

Для сборки диммера подойдет односторонний фольгированный текстолит, на котором делают печатную плату.

Сборка производится «от простого – к сложному». Сначала припаивается разъем, потом резисторы, конденсаторы, диоды. Микросхему устанавливают предпоследней, а самым последним впаивают транзистор. После монтажа нужно внимательно проверить места паек, чтобы не было закороченных дорожек. Также снимите фольгу с транзистора, иначе она сгорит при первом же включении.

Корпус для диммера изготавливается из любого удобного материала. Можно взять обычную мыльницу, просверлить в ней отверстия для проводов и переменного резистора и закрепить внутри плату.

Увеличиваем мощность

Что делать, если одной лампы мало – света нужно больше? Все просто – собрать диммер большей мощности, например, 2 кВт.

Это не так сложно. По сути, взять любую схему и подобрать более мощные детали. Вот пример: на самом первом рисунке этой статьи нарисован диммер мощностью до 200 Вт. Но если вместо диодного моста КЦ 405А использовать BR1010, то на этот диммер можно будет подключать нагрузку до 10 А, а это уже 2 кВт!

Еще один пример – это тоже доработка, только немного измененная.

Видно, что используемый симистор рассчитан на ток12 А: к этому диммеру можно подключать значительную нагрузку. Очень легко посчитать активную мощность: 220 В*12 А = 2,6 кВт.

Обратите внимание: если светодиод вам не нужен, замените его обычным диодом, а не просто выбрасывайте. Зарядка конденсатора идет по двум полупериодам и светодиод здесь стоит не только для индикации.

Если нет особых требований, то можно остановиться на этом решении. Действительно, зачем искать сложные ШИМ, если есть простые динисторы? Для регулирования яркости источников света этого достаточно.

Легким касанием…

Еще один тип диммеров – сенсорный. Легким касанием руки просто управлять освещением, изменять скорость вращения двигателя. Нагрузка на выходе может быть любая – от светодиодных лент, до мощных софитов в несколько кВт. Но и схема несколько сложнее.

Основной элемент – микросхема HT7700C/D. Это КМОП – устройство, разработанное для плавной регулировки яркости. Симистор выбирается нужной мощности, с учетом того, что на выводе 5 микросхемы ток равен 14 мА. Напряжение питания: 9–12 В. Сенсор подключается через диод к выводу 2.

В качестве сенсора подойдет любая металлическая пластина или кусок оголенного медного провода. Это все нужно красиво оформить.

Работает устройство так: первое касание – включение. Второе – плавное уменьшение яркости, третье – яркость зафиксируется. Четвертое касание – отключение.

Как видим, собрать диммер своими руками возможно. Это позволит сэкономить на покупке и попробовать свои силы в электронике.
