Как сделать стабилизатор напряжения: схема + инструктаж по сборке

Содержание

Как из бесперебойника сделать стабилизатор напряжения?

Автор:
Сергей Куртов

Время прочтения: 5 мин

Дата публикации: 18-02-2022

Рейтинг статьи: (71)

Содержание

Напряжение в питающей сети постоянно колеблется, и с этим ничего не поделать: слишком много факторов влияют на стабильность электросети. Решением проблемы является установка защиты, чаще всего — стабилизатора. Стабилизатор напряжения позволяет компенсировать просадки и всплески в сети, выдавая на выходе максимально близкое к 220В (для одной фазы) напряжение. Более совершенную защиту представляют собой источники бесперебойного питания. Они, помимо прочего, обеспечивают непрерывную работу электрооборудования при кратковременных глубоких просадках и полном обесточивании сети.

Нередко пользователи, имея на руках ИБП, интересуются, как из бесперебойника сделать стабилизатор напряжения. Мы рассмотрим возможность использования источника бесперебойного питания в качестве стабилизатора без вмешательства в схему.

Виды бесперебойников

Перво-наперво следует рассмотреть виды современных ИБП, чтобы разобраться,какие из них могут работать в качестве стабилизатора “из коробки”, а какие — нет.

ИБП типа OFF-LINE отбрасываем сразу. Данные бесперебойники представляют собой автоматический переключатель нагрузки на резервную цепь. Он имеет два состояния: работа от сети и работа от инвертора. Первый режим активен до тех пор, пока входное напряжение находится в определенном допуске (например 160-250В). При нарушении рабочего диапазона автоматика коммутирует потребителя на резервную цепь. Никакого взаимодействия с сетевым напряжением здесь не происходит, а значит использовать OFF-LINE ИБП в качестве стабилизатора не получится.

Линейно-интерактивные бесперебойники уже интереснее. Работа устройств данного типа аналогична OFF-LINE за одним важным исключением: при работе от сети входной сигнал стабилизируется. За это отвечает простенький ступенчатый стабилизатор. Как правило, его точность не высока (10% — соответствует самым бюджетным стабилизаторам), а рабочий диапазон — самый стандартный.

Самыми интересными ИБП являются устройства on-line. Здесь стабилизатора нет, однако коррекция входного сигнала осуществляется за счет двойного преобразования. Цепь “AC-DC-AC” позволяет из любого по качеству сигнала получить эталонный постоянный ток, после чего инвертировать его в чистый синусоидальный сигнал 220В. Как правило, источники бесперебойного питания on-line устанавливаются для серверов и востребованных промышленных установок. В быту их используют редко.

Зачем делать стабилизатор из ИБП

Каждый имеет свои потребности и отвечать за всех невозможно. Если одному человеку идея использовать ИБП в роли стабилизатора напряжения кажется безумной, другому она может показаться интересной в его ситуации. Как правило, идея использовать ИБП в качестве стабилизатора возникает тогда, когда на руки попадает, скажем, списанный организацией прибор, а покупать для него аккумуляторы нет ни нужды, ни желания.

И так, можно ли запустить бесперебойник в режиме стабилизатора напряжения? Да, но не любой. Если мы говорим о линейно-интерактивных источниках бесперебойного питания, то они довольно часто имеют функцию работы без аккумулятора. В таком случае при обесточивании сети ИБП будет просто отключаться за неимением АКБ. И тогда идея поставить бесхозный ИБП защищать условный компьютер не кажется такой уж глупой. Другой вопрос, что для компьютера и значительной части техники такая защита может оказаться бесполезной.

Благодаря импульсным блокам питания техника может безопасно работать в широком диапазоне напряжений, и тут больше важна не стабилизация, а защита от высоковольтных импульсов, нормированное отключение и прочие параметры.

А что насчет “онлайновых” ИБП? Они значительно реже могут работать без аккумуляторных батарей. Учитывая, что бесперебойники on-line делаются для профессиональных задач, их автоматика может попросту не позволить запуск без АКБ, выдавая ошибку. В ином случае Вы получите идеальное по качеству напряжение во всем рабочем диапазоне, который не предусматривает использование аккумулятора.

Если же бесперебойник из коробки не имеет функции работы в качестве стабилизатора, добиться своего можно путем модификации схемы. Описывать этот процесс смысла нет, так как специалист и так знает, что делать, а если соответствующих знаний нет — лезть внутрь с паяльником крайне не рекомендуется.

Есть ли смысл использовать ИБП в роли стабилизатора

Ситуации бывают разные, и если в руки попал бесхозный источник бесперебойного питания, то его можно подключить “стабилизировать”, но куда лучше использовать его по назначению с аккумулятором.

Если Вам действительно нужна защита от перепадов напряжения, лучше присмотреть себе отдельный стабилизатор напряжения. Стабилизатор будет превосходить ИБП по многим параметрам:

Более высокая точность и рабочий диапазон стабилизации, чем у большинства линейно-интерактивных ИБП;
За невысокую цену можно купить мощный стабилизатор для целой квартиры, когда как ИБП за ту же стоимость хватит разве что на 1-2 электроприбора;
В сравнении со старым бесперебойником (иную ситуацию эксплуатации ИБП в качестве стабилизатора представить трудно), стабилизатор будет куда надежнее и оснащен большим количеством специфических защитных функций;
Стабилизатор значительно эргономичнее. Во-первых, корпус будет компактнее за счет отсутствия лишних элементов для бесперебойного питания. Во-вторых, органы индикации и управления будут связаны только со стабилизацией.

Делаем выводы

Если у Вас имеется источник бесперебойного питания, используйте его по назначению. Если использовать его в качестве стабилизатора просто потому что завалялся лишний прибор — польза от такого решения крайне сомнительна, учитывая не самые выдающиеся характеристики встроенных стабилизаторов. А уж если нужна качественная защита от перепадов напряжения, хороший стабилизатор обеспечит ее за демократичную цену и без каких-либо “костылей”.

Как из бесперебойника сделать стабилизатор напряжения?

2.7
из

на основе
3
оценок.

Ответы на часто задаваемые вопросы по стабилизаторам напряжения

Почему летом в самый пик жары новый кондиционер работает плохо? Почему вечером, когда долго пишешь или читаешь при включенной лампе интересную книжку начинает болеть голова?

Мы привыкли, что, если любой электроприбор (фен, чайник, лампа) включить в розетку, он начинает работать. Но всегда ли он работает так как надо? В чем причина частых поломок электроприборов, выхода из строя электроламп, «зависания» или внезапных перезагрузок компьютера?

Ответ: некачественное напряжение в нашей электросети.

Качество напряжения в сети характеризуется тремя основными параметрами: величина (220 Вольт), частота (50 Герц) и форма – идеальная синусоида. Однако, в реальной жизни эти параметры непостоянны. Чем больше их отклонение от стандарта, тем вероятнее, что наши электроприборы быстро выйдут из строя или будут плохо работать.

Причиной этого является изношенное оборудование наших электросетей, электрических станций и трансформаторных подстанций

Что можно сделать, чтобы исправить ситуацию?

Простейшее решение – приобрести в магазине стабилизатор напряжения и подключить к нему наиболее чувствительные электроприборы в доме (телевизор, компьютер, холодильник или кондиционер). Стабилизатор напряжения – это устройство, которое поддерживает величину напряжения постоянной и равной 220 Вольт. Конечно, при покупке нужно согласовать мощность ваших электроприборов и мощность, на которую рассчитан стабилизатор. Мощность стабилизатора должна быть больше мощности нагрузки на 20-30%.

Описываемые эффекты позволяют сделать вывод, что

а) у вас установлен релейный стабилизатор, при переключении реле он издаёт характерные щелчки

б) некоторые (или все) лампочки в вашем доме — лампы накаливания или галогенные, а моргают они поскольку уровень напряжения выравнивается ступенчато

Что здесь можно сделать?

1. Если стабилизатор щелкает часто, значит проблема в вашей сети — частые скачки напряжения. Релейный стабилизатор в этом случае — верное решение. Тут есть 2 способа избавиться от щелчков и мерцания:

— поменять стабилзатор на тиристорный. Он будет также быстро реагировать на скачки напряжения, при этом делать это бесшумно и никак не влияя на работу лампочек. Единственный момент, стоят тиристорные стабилизаторы значительно дороже релейных

— не менять стабилизатор, смириться со звуком или поставить его в менее досягаемое место. А лампочки можно поменять на светодиодные или энергосберегающие. Тогда моргать они не будут.

2. При наличии сомнений в характере проблем в сети, вызовите электрика для проверки. Если определится, что напряжение не скачет, а постоянно находится выше или ниже нормального уровня, тогда можно установить электромеханический стабилизатор нужного диапазона. Он будет регулировать напряжение более плавно, без щелканья и моргания лампочек. Он тоже не бесшумный, но его шум менее импульсный и не так режет ухо.

Стабилизаторы мелкой мощности от 500 до 3000 ВА подключаются к сети очень просто — достаточно воткнуть шнур в розетку. После этого стабилизатор готов к работе, к нему можно подключать бытовые приборы.

Стабилизаторы можностью юолее 2000 — 3000 ВА подключаются в сеть через клеммы. Мы не рекомендуем устанавливать их самостоятельно, лучше обратиться к профессиональным электрикам.

Несколько подробнее об установке стабилизаторов читайте в статье.

Байпас — режим работы стабилизатора, при котором напряжение проходит сквозь него, никак не изменяясь, то есть в обход основной функции прибора — стабилизации. Байпас обычно устанавливается на стабилизаторы мощностью больше 2000 — 3000 ВА, которые подключаются к сети не через розетку, а клеммами. Понятно, что выключение стабилизатора, подключенного таким образом, потребует больших действий, чем просто вынуть шнур из розетки.
Этот режим может понадобиться в следующих случаях:

стабилизатор какое-то время не будет нужен. Например, при отъезде в отпуск, когда работающими остаются только самые основные электроприборы, которые требуют постоянного электроснабжения.

если планируется временно использовать нагрузку, превышающую мощность стабилизатора.

если перепады напряжения случаются только в определенное время (например, по вечерам, или в выходные), а в другое время напряжение нормальное и без стабилизатора.

если стабилизатор фиксирует слишком низкие/высокие показатели входного напряжения и отключает технику, но вы всё равно намерены использовать какую-то часть устройств.

У каждого вида стабилизаторов есть свои плюсы и минусы. Нельзя сказать, что какой-то из них лучше других по всем характеристикам.

Электромеханические, например, больше подходят для сетей с постоянно пониженным/повышенным напряжением и славятся своей точностью стабилизации. Но они регулируют напряжение медленно, то есть не смогут оперативно среагировать на большой перепад в сети. Они также имеют в своём устройстве две движущиеся щётки, которые могут со временем истереться.

Релейные стабилизаторы очень быстро реагируют на скачки напряжения, поэтому лучше всего подходят для сетей с подобными проблемами. К тому же их можно использовать при минусовых температурах до -30˚С. Однако, от этого страдает точность стабилизации, при переключении с реле на реле могут помаргивать лампочки накаливания, а сами стабилизаторы пощелкивают.

Тиристорные стабилизаторы всем хороши. Они быстры, надёжны, бесшумны, точны и долговечны. Но при всех достоинствах и цена их заметно выше, чем на другие виды стабилизаторов.

Поэтому мы советуем исходить не из вопроса «какой лучше?», а из существующих в сети проблем, того, где будет применяться стабилизатор и имеющегося бюджета для этой покупки.

На этом графике представлена зависимость надёжности стабилизатора от его цены. К сожалению, такого сочетания, как дешёвый и надёжный одновременно, не существует.

с повышением качества и надёжности стабилизатора напряжения растёт и его цена

Надёжность стабилизатора напряжения напрямую зависит от качества деталей, качества производственного процесса и инженерных разработок. Чем более качественны детали и оборудование, на котором производится стабилизатор, тем он, соответственно, и дороже. Конечно, учитывая требования современного покупателя, производители стремятся удешевить производство без существенных потерь в качестве и усовершенствовать приборы без заметного его удорожания. Но если стабилизатор стоит очень дёшево — это повод засомневаться в его качестве, ведь чудес не бывает.

В нашем магазине вы можете найти:

стабилизаторы приемлемого качества за разумные деньги — Upower, Энергия АСН, Райдер.

стабилизаторы с оптимальным соотношением цена-качество — Энергия Voltron, Энергия Hybrid, Энергия New Line.

очень надёжные и качественные тиристорные стабилизаторы — Энергия Classic и Энергия Ultra.

1. если у вас однофазная сеть, то выбор очевиден — подойдёт только однофазный стабилизатор.

2. если сеть трёхфазная и от неё нужно будет питать хотя бы один трёхфазный прибор — подойдёт только трёхфазный стабилизатор.

3. А вот если к трёхфазной сети будут подключаться только однофазные устройства и приборы — то её можно одинаково надёжно защитить либо одним трёхфазным стабилизатором, либо тремя однофазными. Три однофазных в этом случае будут даже более правильным выбором, поскольку это даст более равномерно распределить нагрузку по фазам. К тому же, защита будет качественнее, при проблемах на одной фазе, две другие (а, соотвественно, и подключенная к ней техника) этого не почувствуют.

Большинство современной бытовой техники, электроприборов, электроинструмента или специального оборудования имеет в своём техпаспорте прописанную норму качества потребляемого напряжения. Это могут быть значения с ±3% до ±10% погрешности от нормального (220В). И если напряжение будет меньше или больше этих границ, то это может привести к сокращению срока службы прибора, а то и к его выходу из строя.

К сожалению, российские электросети далеки по состоянию от идеальных. В городе, конечно, ближе к норме, но и здесь бывают случаи, когда чувствительная аппаратура требует отсутствия даже самых минимальных перепадов в сети. За городом же и по области проблемы пониженного, повышенного, а то и скачущего напряжения повсеместны.

Вот стабилизаторы напряжения как раз и предназначены, чтобы выравнивать высокое, низкое или скачущее напряжение до нормальных 220В. Таким образом, они продлевают жизнь электротехническим устройствам и в целом снижают стоимость их обслуживания, поскольку уменьшается вероятность поломок, а срок замены отдельных узлов и деталей, наоборот, возрастает.

СТАБИЛИЗАТОРЫ ПЕРЕМЕННОГО НАПРЯЖЕНИЯ – Automatic Electric Ltd

Описание:

Сервоуправляемые автоматические стабилизаторы напряжения переменного тока марки «AE» относятся к типу «Электромеханический (EMS)». Назначение стабилизатора напряжения состоит в том, чтобы принимать переменное переменное напряжение большой амплитуды и выдавать почти постоянное напряжение, которое остается в очень узком диапазоне (± 1%) от номинального напряжения — качество переменного напряжения остается неизменным. Колебания напряжения, которые стали обычным явлением в современной системе электроснабжения, вызывают хаос в современном сложном и сложном оборудовании. Стабилизаторы напряжения призваны решить эту проблему и защитить оборудование. Они обеспечивают более длительный срок службы оборудования, а также резко сокращают потребление электроэнергии оборудованием, что приводит к постоянному сокращению счетов за электроэнергию. Таким образом, они играют важную роль в энергосбережении, что необходимо сегодня.

Стабилизатор напряжения переменного тока типа EMS в основном состоит из следующих элементов:

Диммерстат (Автотрансформатор с плавным регулированием напряжения).
Buck — повышающий трансформатор (дополнительно до 5 кВА 1 фаза / 15 кВА 3 фазы).
Шаговый синхронный двигатель переменного тока.
Твердотельная электронная схема управления.
Два переключающих симистора.
MOV для подавления перенапряжений.

Характеристики :

Искажение формы сигнала – нет.
КПД 98 – 99% (достигается за счет оптимальной конструкции и использования импортных высококачественных ламинатов CRGO и меди чистотой 99,9%).
Скорость коррекции до 70В/сек.
Время отклика – менее 20 м/сек.
Невосприимчивость к колебаниям коэффициента мощности и частоты питания.
Потеря мощности 2% макс.
Непрерывный рабочий цикл.
Продолжительность жизни – 20 – 25 лет.
Легкое и простое обслуживание (с подключаемыми печатными платами).
Защита – перенапряжение/пониженное напряжение/перегрузка/однофазное (дополнительно).
Очень высокая надежность.
Значительная кратковременная перегрузочная способность.
Настройка выходного напряжения (потенциометром в автоматическом режиме и кнопкой «Поднять»/«Понизить» в ручном режиме).
Операция — автоматическая или ручная.
Светодиодная индикация высокого/низкого входного напряжения.
Измерение (аналоговое или цифровое) – вольтметр переменного тока с/без селекторного переключателя.
Могут быть удовлетворены нестандартные требования, такие как амперметр переменного тока, частотомер, измеритель последовательности фаз, однофазный превентор, перепускной механизм стабилизатора и т. д.

Система управления и мониторинга этих стабилизаторов напряжения имеет следующие стандартные характеристики

Сигнальные лампы, которые загораются, когда входное напряжение становится выше или ниже максимального или минимального указанного входного напряжения
Вольтметр с переключателем для индикации входного или выходного напряжения.
Регулировка отверткой для установки выходного напряжения точно на указанном уровне.
Селектор «Авто-Ручной» переключается для выбора режима работы Стабилизатора. В случае выхода из строя автоматического управления установка может быть использована под ручным управлением.
Кнопочные переключатели с маркировкой «Поднять» и «Понизить» для увеличения или уменьшения выходного напряжения, когда блок находится под ручным управлением.
Легко заменяемые и обслуживаемые печатные платы.(PCB)

Следующие отклонения от стандартных типов стабилизаторов возможны при условии подтверждения

Нестандартный диапазон входного напряжения, выходного напряжения и номинала кВА.
Автоматическая сигнализация/отключение питания в случае перенапряжения, пониженного напряжения, перегрузки и обрыва фазы.

Электрические характеристики:


Модель:	СЭМ-12
Тип :	Внутренний, напольный монтаж.
Охлаждение :	Воздушное охлаждение / масляное охлаждение / воздушное масляное охлаждение.
Ввод:	160–260 В / 180–250 В, 1 фаза переменного тока.
	300–460 В / 360–460 В, 3 фазы, 4 провода (или 3 провода, если требуется)
	AC (Сбалансированный или несбалансированный).
Выход:	230 В / 240 В ± 1%, 1 фаза переменного тока.
	380 В / 400 В / 415 В ± 1%, 3 фазы переменного тока.
Частота:	1 кВА — 2000 кВА
Емкость:	50–60 Гц.
Сопротивление изоляции:	Не менее 5 МОм при 500 В постоянного тока
Диэлектрические испытания:	1,5 кВ среднеквадратичное значение в течение 1 минуты.
Рабочая температура:	от 0°C до 50°C
Температура хранения:	— от 9°C до 70°C
Влажность :	до 95% относительной влажности
Соответствует:	И. С.9815

Примечания:

Входные и выходные напряжения, отличные от указанных выше, доступны по отдельному запросу.
Для 3-фазной сбалансированной системы питания используется общий контроллер, подключенный к любой фазе.
Для 3-фазной несбалансированной системы питания используются 3 отдельных и независимых контроллера, по одному на каждую из 3-х фаз.
Масло должно быть «трансформаторным маслом», соответствующим IS 335, I.E.C. 296.

Механическая конструкция:

Области применения:

Станки с ЧПУ, воздушные компрессоры, текстильные машины, осветительные приборы, рентгеновское и медицинское оборудование, инженерные блоки, компьютеры, насосные агрегаты, преобразователи и многие другие подобные приложения.

Информация для заказа:

Модель
Тип
Охлаждение
Входное напряжение (симметричное или несимметричное)
Выходное напряжение
Мощность (кВА)
Защита (при необходимости)
Нестандартный замер.
С/без предварительной заливки масла (только для агрегатов с масляным охлаждением).

Автомобильный стабилизатор напряжения: полное руководство для начинающих

Вы ищете идеальную схему для управления колебаниями напряжения в автомобиле и другом оборудовании? Если да, то вам нужен стабилизатор напряжения.

Стабилизаторы напряжения могут постоянно реагировать на колебания, поэтому ваше оборудование или транспортное средство не столкнется с проблемами при изменении скорости или нажатии на тормоз.

Однако разработка стабилизатора напряжения может быть сложной задачей, и есть много вещей, которые следует учитывать, если вы хотите сделать все правильно. Но именно поэтому мы здесь.

В этой статье вы узнаете о стабилизаторах напряжения и о том, как сделать их для своего автомобиля.

Содержание

Что такое стабилизатор напряжения?

Стабилизаторы напряжения представляют собой электрические устройства, способные подавать стабильное напряжение на нагрузку, подключенную к ее выходным клеммам. Кроме того, напряжение, которое он обеспечивает, остается постоянным независимо от того, какие изменения происходят с его входными напряжениями.

Стабилизаторы напряжения защищают автомобили и электрические компоненты от скачков напряжения, в том числе от повышенного и пониженного напряжения.

Большинство людей используют стабилизаторы напряжения для защиты дорогостоящего электрооборудования от опасных колебаний напряжения. В такой комплект входят транспортные средства, медицинское оборудование, кондиционеры и многое другое.

Кроме того, стабилизаторы напряжения подобны фильтрам, регулирующим флуктуации напряжения до достижения нагрузки, которая может повредиться от колебаний напряжения. Кроме того, стабилизатор напряжения поддерживает напряжение в диапазоне от 220 В до 230 В, если вы используете однофазное питание. Для трехфазных источников питания оно остается между 380 В и 400 В.

Интересно, что на рынке можно найти различные однофазные и трехфазные автоматические стабилизаторы. Кроме того, вы всегда можете найти нужный для вашего приложения. Кроме того, вы можете найти два типа трехфазных стабилизаторов, включая модели с несбалансированной нагрузкой и модели со сбалансированной нагрузкой.

Зачем вашему автомобилю стабилизатор напряжения

Аккумулятор автомобиля является источником напряжения и тока и иногда действует как стабилизатор напряжения. Таким образом, мы можем иметь низкие требования к электроэнергии и высокие требования к электроэнергии. Но это не все. Было бы лучше, если бы у вас был генератор переменного тока, чтобы ваш автомобиль вырабатывал электричество; может быть перелив электричества, в зависимости от того, что требуется транспортному средству.

Если автомобилю не требуется много электроэнергии, он будет потреблять только необходимое количество энергии от генератора. Интересно, что это приводит к подаче избыточного тока, что приводит к скачку напряжения. Но батарея останавливает это, используя избыточное электричество в качестве источника зарядки. Другими словами, генератор переменного тока передает дополнительный ток на аккумулятор для зарядки. Вот пример батареи, работающей как стабилизатор напряжения.

В качестве альтернативы, если машине требуется большое количество электроэнергии, обычно это больше, чем может выдержать генератор. Таким образом, чтобы не отставать от спроса, автомобиль также будет потреблять ток от аккумулятора.

В таких случаях аккумулятор не может легко переключаться из режима зарядки в режим разрядки достаточно быстро, чтобы справиться с колебаниями напряжения. Таким образом, вы получаете низкую производительность и, возможно, поврежденный автомобиль.

Однако здесь вступает в действие стабилизатор напряжения. Он поможет вам контролировать подачу напряжения и защитит ваш автомобиль от скачков высокого или низкого напряжения. Есть и другие преимущества использования регулятора напряжения, такие как снижение расхода топлива и более высокий крутящий момент.

Как это работает?

Стабилизатор напряжения корректирует повышенное и пониженное напряжение с помощью двух операций: функции понижения и повышения.

Вы можете выполнять эти операции вручную или автоматически. Для ручных процессов вы будете использовать переключатели. Для автоматических функций вы будете использовать электронные схемы.

Вот лучшая часть. Когда ваше транспортное средство или оборудование находятся в условиях пониженного напряжения, сработают операции повышения напряжения и повысят напряжение до требуемого уровня.

С другой стороны, в случае перенапряжения активируется операция понижения напряжения для снижения напряжения до приемлемого уровня.

Таким образом, вся концепция стабилизации вращается вокруг сложения и вычитания. Стабилизатор напряжения будет либо добавлять, либо вычитать напряжение из сетевого напряжения.

Для такой задачи требуется трансформатор, подключенный в нескольких конфигурациях с переключающими реле. В то время как некоторые стабилизаторы напряжения подключаются к трансформаторам обмоток, чтобы поддерживать различные условия напряжения, другие используют автотрансформаторы для различных корректировок.

Цепь стабилизатора напряжения

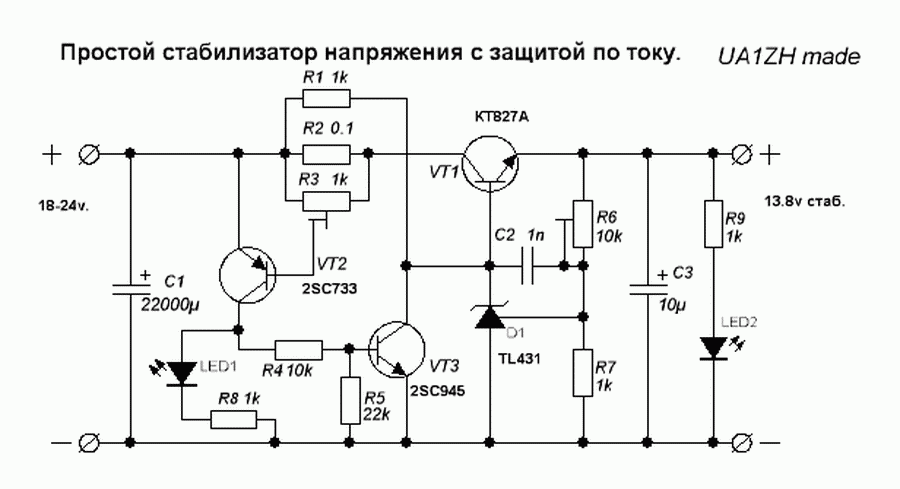

Принципиальная схема

Здесь у нас есть простая схема стабилизатора напряжения, которую вы можете выполнить за несколько простых шагов. Кроме того, вам понадобятся следующие компоненты, если вы хотите построить эту схему.

Плата общего назначения 3 на 3 дюйма

Диод 1N4007 (2) (D1, D2)

10k линейная предустановка (P1)
Стабилитрон 3 В/400 мВт (Z1)
Конденсатор 220 мкФ/25 В

Конденсатор

Резистор (R1)

Транзистор BC547 (T1)

Трансформатор (T1): 12–0–12 В / 5 А
Трансформатор (T2): 0–12 В/500 мА
Реле (RL1): 12 В / DPDT mini

Описание схемы

Глядя на принципиальную схему, можно увидеть, что транзистор (T1) служит основным активным компонентом схемы.

D1 и C1 цепи служат выпрямителем. Кроме того, он соответственно фильтрует напряжение, поступающее от меньшего трансформатора.

Этот процесс позволяет трансформатору генерировать достаточную мощность, необходимую для схемы, состоящей из транзистора, предустановки, реле DPDT и стабилитрона.

Напряжение также служит в качестве напряжения считывания, поскольку оно будет изменяться пропорционально в зависимости от изменений напряжения, подаваемого на вход.

Допустим, стандартное рабочее напряжение постоянного тока составляет 15 В. Если вы увеличите или уменьшите входное напряжение сети переменного тока на 28 В, вы либо увеличите напряжение постоянного тока до 17 В, либо уменьшите его до 13 В.

Кроме того, вы можете запрограммировать P1 таким образом, чтобы транзистор работал. Например, провести реле, когда входное напряжение сети переменного тока отклоняется от стандартного напряжения.

Несмотря на то, что данная конструкция необходима и может не обеспечивать точной стабилизации, она может поддерживать выходное напряжение в диапазоне от 200 до 250 В или от 100 до 125 В.

Как построить

Как мы упоминали ранее, вы можете быстро построить эту схему, выполнив несколько простых шагов.

Вам нужно поместить транзистор на плату общего назначения, а затем припаять и обрезать его выводы.

Затем соберите и припаяйте к плате остальные компоненты, перечисленные выше.

Затем, следуя схеме, соедините все припаянные компоненты и вторичные провода формирователя с контактами реле.

Как проверить автомобильный стабилизатор напряжения

Когда у вас есть готовая схема, вот как вы можете ее протестировать.

Во-первых, для этого теста вам понадобится универсальный переменный источник питания постоянного тока 0–12 В.

Вы можете начать проверку, подключив клеммы питания вашей схемы к источнику питания. Но, во-первых, убедитесь, что напряжение питания остается в верхнем положении 12 В.

Затем плавно изменяйте предустановку, пока не сработает реле. Поэтому, когда вы уменьшите питание на 1 В, оно должно отключиться, и у вас будет полная и рабочая схема стабилизатора напряжения.
