Как сделать проходной выключатель из обычного: Как сделать проходной выключатель из обычного и наоборот — как подключить маршевый вместо простого. Делаем проходной выключатель своими руками

Что такое проходной выключатель, можно ли обычный выключатель сделать проходным, отличия перекрестного выключателя

Чтобы получить возможность управления светильником из разных комнат, или разных точек одной большой комнаты, к примеру коридора, применяют переключатели, т.е. проходные выключатели.

Домашний мастер без особых затруднений справится с монтажом устройства. Его можно приобрести в готовом виде, мы рассмотрим, как сделать проходной выключатель из обычного, что потребуется в процессе работы.

Содержание:

• 1 Что такое проходной переключатель?
• 2 Можно ли обычный выключатель сделать проходным
• 3 Как подключить двухклавишный проходной выключатель без монтажной коробки
• 4 Перекрестный и проходной выключатели, в чем отличия
• 5 Делаем из проходного двухклавишного выключателя обычный

Что такое проходной переключатель?

Предназначение проходного переключателя —  управление осветительными устройствами на расстоянии, из разных мест. Обычно схемы таких переключателей сложнее чем у обычных.

Используются, как правило, в больших помещениях, где удобно ставить более одного выключателя:

• Коридоры
• Садовые дорожки
• Спальни
• Лестницы

Если говорить просто, то устройство предназначено для включения света в одном месте, и выключения в другом. Такой прибор удобен тем, что не нужно совершать лишних проходок, специально для того, чтобы включить или выключить освещение.

Есть несколько видов переключателей. Их практически столько же, сколько и простых.

По конструкции они могут быть:

• Одинарным, двойными или тройными
• Клавишными или сенсорными
• С дистанционным пультом управления

Основным критерием выбора выключателя, является количество групп проводов, которые будут к нему подключаться. Другие характеристики при выборе устройств не так важны. Главным конструктивным отличием от обычных выключателей является система контактов.

Наличие переходного выключателя и пульта дистанционного управления вместе практически бесполезны, так как при наличии пульта необходимость в подобных приборах пропадает.

Можно ли обычный выключатель сделать проходным

Двойной и проходной выключатели имеют не очень большие различия в конструкции, а именно — в проходном имеется дополнительный контакт. Поэтому для подключения прибора потребуется применить трехжильный кабель.

Переделка обычного выключателя на  переходной — дело не сложное. Задача стоит в добавлении к устройству третьего контакта.

Для начала заготовим 2 выключателя, если получится — от одного изготовителя: двух- и одноклавишный.
При выборе двухкнопочного устройства, необходимо уточнить, есть ли возможность изменить положение клемм. Клеммы нужно изменить так, чтобы размыкание и замыкание происходили независимо друг от друга.

Сделать проходной переключатель из обычного не сложно, это сравнимо с заменой розетки.

Вся работа по переделке заключается в нескольких этапах:

• Для начала стоит вытащить выключатель из стены. Для этого нужно ослабить держатели, и ослабить зажимы кабелей. Не будет лишним определить на каком из проводов расположена фаза (это облегчит монтаж устройства после проведенной работы).
• После нужно ослабить зажимы, и извлечь электрическую основу выключателя.
• Затем вынимаем толкатели-пружинки, которые находятся в станине. Все эти элементы довольно хрупкие, при работе с ними нужно соблюдать осторожность.
• С помощью отвертки (желательно шлицевой) необходимо поддеть два зубца, которые находятся на торцах переключателя.

Далее идет основной этап работы, так как все предыдущие были подготовительными.

Устройство оснащено тремя группами контактов:

• общими
• подвижными
• индивидуальными

Перед началом работы, всегда необходимо отключить питание. Далее следует проверить кабели на наличие в них тока. Техника безопасности, как всегда — на первом месте.

После чего одну из контактных площадок необходимо обрезать и повернуть на 180 градусов.

Последним шагом будет установка клавиши на переделаннм устройстве. После чего необходимо установить переключатель на место.

Вся операция не требует больших навыков электрика и справиться с ней сможет любой.

Как подключить двухклавишный проходной выключатель без монтажной коробки

Подключить устройство без монтажной коробки можно, это будет немного сложнее, но существует 2 возможных варианта.

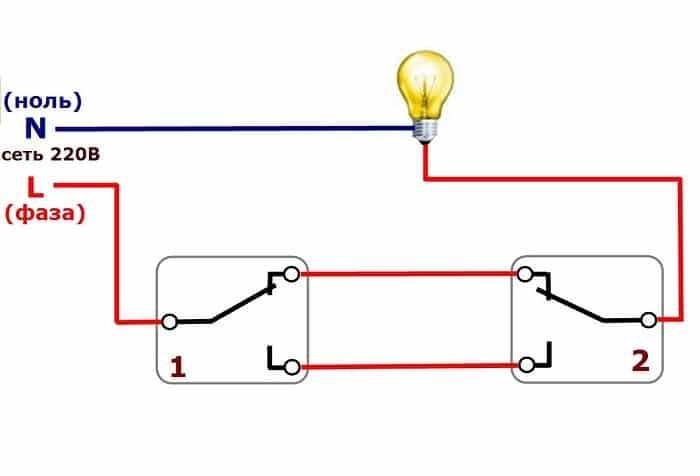

Схема подключения переходного выключателя

Но для такого подключения необходим глубокий подрозетник, для более удобного расключения проводов. В нем соединяются заземляющий и нулевой провода от источника света.

Контакт от светильника объединяются с контактом от второго подрозетника. Этот провод будет выступать проводником фазы. Все остальные провода подключаем к клеммам выключателей.

Предлагаем посмотреть видео о правильном подключении проходного выключателя:

Перекрестный и проходной выключатели, в чем отличия

Перекрестный и проходной переключатели отлично сочетаются друг с другом. Если в квартире много комнат и есть длинные коридоры, то к проходным выключателям можно добавить несколько перекрестных и появится возможно сэкономить массу времени.

Основным отличием между проходным и перекрестным выключателем будет наличие четвертого контакта. У проходного их три, а у перекрестного четыре. Принцип действия у таких переключателей сложнее, но ненамного. У такого типа устройств есть возможность не только замыкать, но и размыкать контакты.

Лучше всего устанавливать такие схемы выключателей на стадии ремонта квартиры, так как проводов будет много, и нужно будет продумать, как и куда придется их прятать.

Делаем из проходного двухклавишного выключателя обычный

Если рассуждать логично, то несложно предположить, что можно выполнить обратное действие, т.е. переходной переключатель можно преобразить в обычный. Работа будет заключаться в удалении лишних проводов из переключателя.

Из переходного выключателя делаем обычный

Оставляем только 2 провода, этого достаточно для выполнения функций обычного выключателя. Для одной клавиши потребуется задействовать I и III контакты, а для второй II и IY контакты.

В заключении стоит отметить, что сначала рекомендуется провести подготовительные мероприятия, связанные с подготовкой нужных  инструментов. В процессе выполнения — соблюдать правила техники безопасности — обязательно!

Для получения качественного результата не стоит спешить, работа довольно кропотливая, и при неправильном подключении работать схема не будет. Желательно проверить проделанную работу дважды, перед тем как включить питание. Также для успешной работы, нужно выбирать качественные устройства.

Данная работа не является сложной, разобраться в ней сможет любой. Главное правильно и без спешки проводить работу шаг за шагом.

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.

• Рубрики
• Теги

• Похожие записи
• Автор

Проходной выключатель — схема подключючения с 2 и более мест

Иногда необходимо координировать работу одного источника освещения из нескольких точек. Вопрос решает проходной выключатель, схема которого специально предусмотрена для выполнения этой задачи.

Содержание

Что такое проходной выключатель

Проходной выключатель координирует работу ламп из нескольких точек.

Конструкция предусматривает не замыкание или размыкание электрической цепи, а переключение на разные рабочие контакты. Когда замыкают 1 клемму, автоматически включается другая. Их, в отличие от обычных клавишных выключателей, не 2, а 3. Если заглянуть изнутри, видны 2 клеммы снизу, одна – сверху.

Похожи по этому признаку двухклавишные переключатели, у которых также 3 контакта. Но у них отсутствует автоматическое замыкание. Есть положение отключения цепи, которого у проходных нет.

Внешне они отличаются значком из 2 вертикальных треугольников на клавише, который ставят некоторые производители. Важно не спутать их с перекидными (реверсивными), у которых треугольники горизонтальные. Последние применяют дополнительно для включения света из более чем 3 мест.

Разновидности и отличия

Для использования в разных целях и местах разработаны варианты проходных включателей.

Модели отличаются такими параметрами, как:

1. Тип проводки: внешняя или скрытая.
2. Исполнение контактных зажимов: винтовые или пружинные.
3. Количество клавиш: 1, 2, 3.
4. Способ управления: клавишное, сенсорное, пультом.

Проходные выключатели используются в разных целях.

Где используется

Сфера применения широкая. Проходные выключатели используют везде, где требуется на входе включить освещение, на выходе отключить.

Примеры:

• в длинном коридоре, проходной комнате, на лестничном пролете;
• в частных домах с 2 и более этажами;
• для уличного освещения.

В быту их часто монтируют в спальне, чтобы отключить верхний свет, лежа в кровати.

Как работает устройство

Переключатели применяют только в паре. Лампочка зажигается, когда в обоих выключателях замкнуты одинаковые клеммы. Если клавиши на устройствах находятся в разных положениях, напряжение на точки потребления не поступает.

Преимущества проходного выключателя

Управлять освещением можно из любого места. Не приходится возвращаться, чтобы потушить свет, например, в коридоре, на улице. Второе преимущество – экономия электричества. Освещение не работает без надобности, т.к. есть возможность включить его на входе и отключить на выходе.

Проходные выключатели экономят электричество.

Недостатки использования проходного выключателя

Из положения клавиш непонятно, включено освещение или отключено, нет электричества или перегорела лампочка. Второй недостаток – более сложная схема подключения, больший расход кабеля.

Наибольшая трудность – монтаж в распределительной коробке. Число соединений увеличивается с ростом количества переключателей.

Схемы подключения проходного выключателя

Создают 2 и более точек управления освещением. Потребуются 2 проходных включателя в начале и конце цепи. Между ними размещают перекидные – сколько понадобится.

Электрическая схема

Выключатели подключают кабелем с количеством жил в зависимости от схемы. Для распределения линий электрической цепи используют монтажные коробки. Для несложных схем соединения можно выполнить в коробке выключателя.

Схема проходного выключателя.

Схема управления с 2 мест

Используют 2 проходных устройства. На одиночную клемму первого подается фаза, которая дальше идет на такую же второго переключателя, оттуда к светильнику. Другие 2 контакта, к каждому из которых подключены отдельные провода, работают на разрыв/замыкание. Они создают 2 цепи питания. Когда отключают одну линию, задействуется другая.

Схема управления освещением из двух мест.

Схема управления из 3 точек

Схема подключения проходного выключателя с 3 мест требует 2 таких устройства. Между ними коммутируют 1 перекрестный переключатель. Последний – тип спаренного устройства с 4 контактами. Нажимая на нем клавишу, подключают 1 пару независимых электрических контактов. Разрывают цепь, изменяя положение любой клавиши одного из 3 выключателей.

Схема управления освещением из трех мест.

Схема для 4 и более точек

Для создания схемы используют проходные устройства в начале и конце электрической цепи. Между ними монтируют реверсивные переключатели. Общее число устройств равно количеству точек включения электричества.

Требуется более подробное объяснение принципа работы перекрестного выключателя. У него 4 контакта: по 2 на входе и выходе. Например, подключив подачу тока к клемме 1, через переключатель снимают его с третьей, со второго контакта – на четвертом. Когда переключают устройство, напряжение на входе остается на тех же клеммах. Выход меняется: с первого контакта он снимается на четвертом, со второго – на третьем.

Схема управления освещением для четырех точек.

Когда все устройства в одинаковом положении, ток идет к потребителю. Достаточно изменить состояние одного, и цепь разомкнется; нажать любой другой – освещение возобновится.

Схема с распредкоробкой

Распределительная коробка – это место, где, согласно схеме, соединяют провода от разных приборов, создавая электрическую цепь.

Использование распредкоробки положительно сказывается на монтаже и дальнейшем обслуживании системы управления освещением:

• удобнее производить скрутку проводов;
• легче находить неисправность в процессе эксплуатации;
• проще подключить другие дополнительные приборы при необходимости.

Схема для 2 выключателей несложная. В коробку заводят провода от сети. Нулевой соединяют с таким же от светильника. Фазный направляют на первый выключатель, подключают к одиночному контакту. С переключателя ток снимается через 2 клеммы. От них 2 фазные жилы идут в коробку и через скрутку на двойные контакты второго выключателя. С него через одиночную клемму провод уходит в монтажную коробку, оттуда – к лампе.

Схема управления с распределительной коробкой.

С увеличением количества выключателей усложняется схема. Возможно, придется использовать больше 1 коробки.

Принцип остается прежним: фаза на светильник через распредкоробку уходит с последнего устройства.

Подключение сенсорного выключателя

Освещением можно управлять через пульт. С него подают сигнал на блок управления. Его используют вместе с сенсорными проходными девайсами.

В схеме различают главный (Master) и вспомогательные (Slave) выключатели.

В Master задействованы клеммы:

• Lin – фазная;
• L1, L2 – для нагрузки;
• COM – информационная.

У Slave задействуют контакты Lin и COM.

Если проводка уже проложена, сенсорные выключатели можно установить вместо клавишных, не изменяя схемы, без вскрытия распредкоробки. Подают фазу на выключатели, между собой соединяют контакты COM. Дополнительно в удобном месте через провода подключают блок управления.

Схема подключения сенсорного выключателя.

Для управления светом через пульт требуется программирование.

Его выполняют в 3 приема:

• прикасаются пальцем к сенсору главного переключателя;

• услышав звуковой сигнал, убирают палец;

• на мгновение касаются сенсора выключателя Slave.

Чтобы сбросить программирование, держат палец на Master, пока не услышат второй звуковой сигнал после первого.

Что необходимо для реализации схемы

Для каждой схемы требуется 2 проходных устройства. Они позволяют управлять освещением из 2 мест. Чтобы увеличить число точек, используют перекрестные выключатели. Общее количество устройств определяет, из скольки мест будет доступно включать/выключать свет.

Кроме переключателей, потребуются:

• кабель;
• распределительные коробки;
• подрозетники для встраиваемых устройств;
• дюбели-саморезы, если проводка открытая;
• изолента;
• отвертки;
• индикатор напряжения.

Для реализации схемы потребуется кабель.

Для монтажа новой скрытой проводки понадобятся дрель с коронкой по бетону, штроборез.

Ошибки подключения

Несколько распространенных ошибок монтажа:

1. У разных производителей общая клемма не всегда одиночная. Чтобы избежать ошибки, прозванивают контакты.
2. Неправильно подсоединяют перекрестные переключатели. Подключение необходимо производить крест-накрест. Входные клеммы коммутируют с выходными: 1 и 3, 2 и 4.
3. Монтируют вместо проходного внешне похожий традиционный выключатель с подсветкой или двухклавишный.

Лучшие производители оборудования, и как выбрать выключатель

Изделия Legrand выделяются дизайном, качеством сборки, удобством эксплуатации. Трудности иногда возникают при монтаже на установочное место: его стандартные размеры не всегда совпадают с параметрами изделий «Легранд».

Спросом пользуются выключатели испанской компании Schneider Electric. Аналогичную по качеству продукцию производит российское дочернее предприятие Wessen. Модели отличает стильный дизайн. Декоративную рамку можно заменить, не демонтируя устройство.

Выключатели Legrand выделяются дизайном и удобством.

Долговечны, надежны выключатели турецкой компании Viko. Этими же качествами обладают устройства другой турецкой фирмы Makel. Разработчики предусмотрели монтаж без распредкоробки.

Другие известные бренды:

• Jung, Berker, Gira – все ФРГ;
• испанские Abb, Simon;
• шведский Werkel.

Выбирая выключатель, учитывают способ монтажа.

Открытая проводка требует устройств, которые фиксируются дюбелями-саморезами. Для скрытой используют изделия, которые монтируются в подрозетнике.

Управление осуществляется клавишами, кнопками, поворотными рычагами. Клавишные устройства предпочтительнее для жилых помещений, офисов. Количество клавиш – от одного до трех. Оборудование с рычажным управлением целесообразно устанавливать в подсобках.

При выборе выключателя учитывайте наличие индикатора.

Другие параметры, которые играют роль при выборе:

• наличие индикатора;
• класс защиты;
• присутствие заземления;
• максимально допустимый ток;
• материал.

Цвет и дизайн устройств выбирают по вкусу и в соответствии с интерьером.

Как сделать проходной выключатель своими руками

Способ без сложных изменений конструкции – из двухклавишных приборов.

Последовательность действий:

1. Устанавливают перемычку на входные клеммы первого устройства.
2. К ним подключают фазу.
3. Соединяют 2 отдельными проводами выходные клеммы первого и второго коммутаторов.
4. Соединяют входные контакты второго устройства перемычкой.
5. От них прокладывают жилу к светильнику.

Проходной выключатель своими руками делают из двухклавишных приборов.

Ноль к лампочке идет мимо выключателей.

Пользоваться такими самодельными приборами немного неудобно. Требуется каждый раз переводить клавиши в противоположные состояния. Если так не делать, устройства не работают.

Этот недостаток устраняется после переделки двухклавишного переключателя в одноклавишный. Вместо 2 клавиш устанавливают одну, подходящую по размерам.

Но основные переделки касаются контактной группы. Желательно использовать одинаковые по конструкции приборы. Подходят те, у которых устройство контактной группы позволяет развернуть одну пару на 180°. Тогда при любом положении клавиш одни контакты замкнуты, другие – отключены. Когда клеммы установлены в противоположном направлении, подключают устройства, как в предыдущей схеме.

Конструктивные изменения могут вызвать плохое замыкание контактов. Перед монтажом прозванивают парные контакты: сопротивление должно быть близким к нулю. Если это не так, перебирают выключатель, чтобы добиться плотного прилегания контактов.

Нюансы установки и эксплуатации

Если разобраться в подключении одноклавишного проходного выключателя, реализация более сложных схем окажется несложной. Принцип работы аналогичный.

Нужны ли защита и заземление

Нормативные документы требуют защиты осветительной сети. В распределительном щите устанавливают автоматический выключатель на 6–10 А. Заземление металлических и токопроводящих элементов электрической цепи в целях безопасности предусмотрено ПУЭ.

В распределительном щите располагают выключатели.

Особенности монтажа двух-, трехклавишного выключателя

У двухклавишных устройств 6 контактов. От последнего в цепи проходника можно подать напряжение на 2 направления. Нулевой провод прокладывают по стандартной схеме. Фазный подключают на оба входа первого прибора. Ток снимается с 4 выходных клемм, каждую пару которых подключают к перекрестному двухклавишнику. Его коммутируют со вторым проходным девайсом, подавая напряжение на парные выходные клеммы. Вход подключают к потребителям.

Трехклавишный выключатель применяют для управления 3 светильниками или отдельными лампочками в люстре. У него 3 входа и 6 выходов. В самой простой схеме используют 2 проходных устройства. На входные клеммы подают фазное напряжение. С выхода парные провода идут ко второму прибору. Его подключают к входным клеммам, на выходе получают 3 отдельно управляемых контура.

Выбор кабеля

Лучшие кабели – с медными жилами сечением 1,5 кв.мм. Важно, чтобы они были произведены по ГОСТу. Если они изготовлены по ТУ, есть риск, что сечение не соответствует заявленному, а меньше. Такие провода могут не выдержать нагрузки. Допускается использовать алюминиевый кабель с жилами 2,5 кв.мм, если остальная проводка выполнена из аналогичного материала.

Лучше брать кабель с необходимым количеством жил: для одноклавишных устройств – 3, двухклавишных – 5, трехклавишных – 7.

Можно ли использовать проходной выключатель как обычный

Переделка несложная: не подключают 1 контакт вывода. Вариант используют в крайних случаях. Конструктивно проходное оборудование сложнее, что существенно сказывается на цене.

Получится ли из обычного выключателя сделать проходной

Из одноклавишного не получится: нужны 3 контакта. Возможна переделка двухклавишного.

Практика доказала выгоду применения проходных переключателей, в т.ч. экономическую. Схемы не слишком сложные. Владея начальными навыками электромонтажа, можно выполнить установку и подключение самостоятельно.

Формы паспорта

Вы можете заполнить эти формы с помощью онлайн-заполнителя форм или загрузив приложение в формате PDF. Инструмент для заполнения форм — это общий ресурс для 4 наших форм. Обычно при вводе информации вы видите форму, отличную от ожидаемой (например, DS-11 вместо DS-82). Заполнитель форм создаст для вас правильную форму на основе введенной вами информации.

Средство заполнения форм лучше всего подходит, если вы подаете заявление на получение или продлеваете свой паспорт США в Соединенных Штатах или продлеваете его по почте из Канады. Если вам нужно подать заявление или продлить свой паспорт США в другой стране, посетите веб-страницу посольства или консульства США в этой стране для получения дополнительной информации.

1. Заявление на получение паспорта США (DS-11)

• Вы должны заполнить эту форму, если  вы подаете заявление в первый раз, вы подаете заявление для своего ребенка младше 16 лет , либо вы не соответствуете нашим требованиям для продления паспорта.

2. Заявление на продление  (DS-82)

• Вам следует заполнить эту форму, если  вы соответствуете нашим требованиям для продления паспорта. Имейте в виду, что дети в возрасте до 16 лет не могут продлить свои паспорта и должны подать заявление, используя форму DS-11.
• Мы запускаем ограниченный выпуск онлайн-заявки на продление паспорта. Чтобы узнать о требованиях, перейдите на нашу страницу Продление онлайн.

3. Исправление данных, некоторые изменения имени и паспорта с ограниченным сроком действия (DS-5504)

• Вы можете использовать эту форму, если вам нужно изменить или исправить свой паспорт или необходимо заменить паспорт, срок действия которого был ограничен менее 10 лет (что является нормальным сроком действия паспорта взрослого человека).

Перечисленные ниже формы следует отправлять только в особых случаях.

1. Заявление об утере или краже паспорта (DS-64)

• Вы должны заполнить эту форму, если  вы потеряли свой паспорт или он был украден. Чтобы заменить утерянный или украденный паспорт, вы должны обратиться лично и подать форму DS-11 в дополнение к форме DS-64.

2. Заявление о согласии на выдачу паспорта ребенку (DS-3053)

• Вы должны заполнить эту форму, если один из родителей или опекун не может пойти с ребенком, чтобы лично подать заявление на получение паспорта ребенка. Родитель или опекун должен подать эту специальную форму в дополнение к заявлению ребенка (DS-11).

3. Заявление об особых семейных обстоятельствах (DS-5525)

• Вы должны заполнить эту форму, если  один из родителей или опекун не может найти другого родителя или опекуна. Родитель, подающий заявление, должен подать эту специальную форму в дополнение к заявлению своего ребенка (DS-11).

4. Заявление о том, что вы не получили свой паспорт США (DS-86)

• Вы должны отправить эту форму только в том случае, если мы заполнили и отправили ваш паспорт по почте, а вы не получили его в течение 10 дней с момента получения отправив его по почте. Позвоните в Национальный паспортный информационный центр, и представители службы поддержки помогут вам заполнить эту форму.

Инструмент для заполнения форм является общим ресурсом для 4 наших форм. Обычно при вводе информации вы видите форму, отличную от ожидаемой (например, DS-11 вместо DS-82). Заполнитель форм создаст для вас правильную форму на основе введенной вами информации. Если у вас возникли технические проблемы при использовании инструмента, сообщите нам об этом, заполнив форму «Вопросы веб-сайта». Если у вас есть вопросы по заявке на получение паспорта, свяжитесь с нами.

Информация на испанском языке

Где подать заявку

Свяжитесь с нами

Uber One: как это работает | Ранее Uber Eats Pass

Станьте участником Uber One, чтобы сэкономить и получить эксклюзивные привилегии на Uber и Uber Eats.

Зарегистрируйтесь всего за 9,99 долларов США в месяц.

Зарегистрируйтесь сейчас

Неограниченная плата за доставку 0 долларов США на Uber Eats

Получите скидку 5 % и лучшие водители на Uber

Скидка до 10 % на доставку и самовывоз Uber Eats, соответствующие критериям

Привилегии Uber One, включая специальные предложения и рекламные акции

2 Участники экономят в среднем

2 25 долларов США в месяц с Uber One.*

Станьте участником всего за 9,99 долларов США в месяц.

Пользуйтесь преимуществами везде, где доступны Uber и Uber Eats в США.

Попробуйте бесплатно

Uber One может быть недоступен для участников с проездным, финансируемым партнером. Бесплатная пробная версия доступна только для новых пользователей.

Преимущества доступны только в соответствующих магазинах, отмеченных значком Uber One. Участвующие непродовольственные магазины: минимальный заказ на сумму 15 долларов США, чтобы получить 0 долларов США за доставку и скидку до 10%. Участвующие продуктовые магазины: минимальный заказ на 35 долларов США, чтобы получить 0 долларов США за доставку и 5% скидку. Скидка на продукты недоступна в Техасе. Кредит в размере 5 долларов США основан на оценке «Последнее прибытие», которая определяется после размещения заказа. Скидки Uber One не распространяются на поездки, забронированные за 30 минут и более. Налоги и сборы, если применимо, не применяются к минимальному заказу. Экономия членства применяется в качестве скидки на плату за обслуживание. Могут применяться другие сборы и исключения. Экономия членства применяется в качестве скидки на плату за обслуживание.

Членство будет автоматически продлеваться каждый месяц (если вы выберете месячное членство) или каждый год (если вы выберете годовое членство), начиная с даты регистрации, с использованием выбранного вами способа оплаты.
