Как сделать мигалку на транзисторе: Как сделать простейшую хаотичную мигалку на любое количество светодиодов

Простая, рабочая схема светодиодной мигалки, имеющая 2 транзистора и питаемая от напряжения 5 вольт. « ЭлектроХобби

Простая, рабочая схема светодиодной мигалки, имеющая 2 транзистора и питаемая от напряжения 5 вольт. « ЭлектроХобби

Блог Принципиальные Cхемы

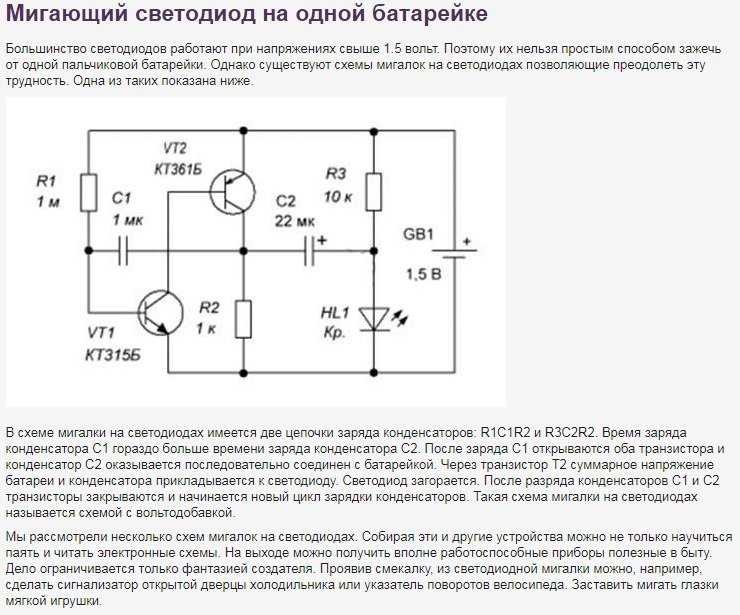

Данная схема светодиодной мигалки, у которой можно изменять частоту мерцания, является одной из базовых, простых. Схема представляет собой обычный генератор на двух биполярных транзисторах, конденсаторе, и нескольких резисторах. Причем, данная мигалка может мерцать в широком диапазоне частот. При необходимости вместо светодиода можно поставить даже маломощное реле на 5 вольт. Оно также будет периодически срабатывать с определенной частотой. Схема этой мигалки достаточно экономична, потребляет единицы миллиампер. Запитать мигалку можно практически от любой телефонной зарядки, где выходное напряжение 5 вольт.

Давайте в общих чертах рассмотрим работу данной схемы светодиодной мигалки. Итак, в начальный момент транзистор кт361 закрыт. Положительный потенциал «+» может протекать только через резистор на 10к. Тем самым происходит процесс заряда конденсатора на 22 микрофарада. Также этот ток постепенно открывает транзистор кт315, который в свою очередь открывает и кт361. Светодиод зажегся. Как только последний транзистор открылся, то «+» конденсатора оказался ближе к «+» питания, имея до этого противоположный заряд на себе. При своем разряде он способствует закрытию сначала первого транзистора кт315, а затем и второго кт361. Это приводит к тому, что светодиод погаснет. Ну, а далее цикл повторяется обратно. Последовательно светодиоду стоит токоограничительный резистор. Он нужен для того, чтобы задавать светодиоду нужную яркость свечения и не спалить его чрезмерным током.

На схеме также можно увидеть переменный резистор на 4,7к. Именно им можно задавать частоту мерцания светодиода. Хотя если нужно увеличить диапазон частоты мигания светодиода, то еще можно заменить конденсатор на большую или меньшую емкость. В итоге вы можете подобрать необходимую частоту мигания светодиода. Данную схему можно использовать где угодно. Тем более, что ее питания 5 вольт. Это стандартное напряжение на USB гнезде. Также это напряжение выходит с зарядных устройств для мобилок, планшетов, повербанков и т.д.

Важным моментов является то, что транзисторы обязательно должны быть разной проводимости. Если вы хотите поставить некоторое количество параллельно включенных светодиодом или лампочек накаливания, у которых ток потребления более 100 мА. То тут нужно будет вместо имеющихся транзисторов поставить поставить более мощные. Например вместо кт315 ставим кт815, а вместо кт361 можно поставить кт814. У этих транзисторов максимальный выходной ток уже около 1,5 А.

По поводу установки реле, вместо светодиода. Нужно учитывать, что у реле имеется своя допустимая максимальная частота срабатывания, при котором это реле будет работать стабильно. Так что слишком большую частоту не получится применять с релюшкой. Ну, а если вы не будете превышать максимально допустимую частоту его срабатывания, то с его использованием уже можно совершать мигания более мощных световых нагрузок. Это уже могут быть и прожекторы, и мощные лампы накаливания и т.д.

P.S. Чем проще вещь, тем надежнее она может работать. Эта простая светодиодная мигалка действительно является базовой, элементарной схемой, которую уже применяют для более сложных устройств. К примеру, если вместо переменного резистора поставить допустим полевой транзистор кп103. Подключив сток к минусу схемы, а исток к минусу конденсатора, при этом на затвор поставить резистор на 1м, после которого припаять небольшую антенну (примерно 10см). В итоге мы получим уже схему индикатора скрытой проводки, реагирующего на электрическое поле. Чем это поле будет сильнее около антенны, тем чаще будет мигать светодиода на этой схеме.



Простые мигалки со светодиодами на основе мультивибратора (КТ315)

Простые схемы мигающих устройств (мигалок) для светодиодов или лампочек, построенные на основе симметричного мультивибратора. Используются широкодоступные детали, схемы предельно доступны к повторению начинающим радиолюбителям и аматорам в радиоэлектронике.

Подобные схемы мигающих устройств отлично подойдут для оснащения какой-либо игрушки, например для игрушечного автомобиля — прикрепив красный и синий светодиоды сверху и поместив их в небольшой колпачок из органического стекла или прозрачного пластика, таким образом мы превратим простую и скучную машинку в интерактивную игрушку — иммитатора полицейской машины.

Как еще можно использовать мигалку на основе мультивибратора и светодиодов? — все упирается в вашу фантазию, можете сделать какой-то сигнализатор, или же присоединить данную схему к какому-то другому устройству, не ленитесь думать и творить!

Первый вариант мигалки

Схема мигающего устройства (мигалки) предоставлена на рисунке 1. Устройство построено на основе симметричного мультивибратора и содержит минимум деталей. Скорость смены свечения светодиодов можно изменять в зависимости от емкости конденсаторов C1 и C1, а также подбирая сопротивление резисторов R2 и R3. Резисторы R1 и R4 служат для ограничения тока, что проходит через каждый светодиод.

На схеме светодиоды (синий и красный) подключены через гасящие резисторы. О том как произвести расчет гасящего резистора для подключения светодиода вы можете узнать из публикации: Расчёт резистора для светодиода, формулы и калькулятор.

В данной схеме следует учесть такой параметр транзистора как «напряжение насыщения Коллектор-Эмиттер» — это падение напряжения на открытом транзисторе.

Типовые значения напряжений насыщения КЭ для некоторых транзисторов:

• КТ315 А-Г = 0,4В;
• КТ315 Д,Е = 1В;
• КТ3102 А-Е = 0,3В.

Допустим что мы будем использовать транзистор КТ315 с напряжением насыщения 0,4В, рассчитаем напряжение на гасящем резисторе для красного и синего светодиодов:

Uг_красный = 5 — 0,4 — 2 = 2,6В;

Uг_синий = 5 — 0,4 — 3 = 1,6В.

Выполним расчет сопротивления гасящих резисторов:

Rг_красный = 2,6В / 0,02А = 130 Ом;

Rг_синий = 1,6В / 0,02А = 80 Ом.

Таким образом в схеме на рисунке 1 для синего светодиода используем гасящий резистор R4 сопротивлением 80 Ом, а для красного — резистор R1 сопротивлением 130 Ом. Мощность каждого резистора — от 0,125 Ватт и выше, какие есть в наличии.

Рис. 1. Принципиальная схема мигающего устройства (мигалки) на транзисторах КТ315.

Если вы хотите питать устройство от источника напряжением больше или меньше 5В то придется рассчитать сопротивление гасящих резисторов R1 и R4, используя закон Ома.

Транзисторы КТ315 можно заменить на другие маломощные со структурой N-P-N, к примеру КТ3102.

Второй вариант мигалки

Второй вариант мигалки на светодиодах не сильно отличается от первого, она представлена на рисунке 2. В устройстве использованы транзисторы P-N-P структуры и в сравнении с предыдущей схемой изменена полярность питания, а также включение светодиодов.

Вместо старых транзисторов МП41 можно поставить КТ361 или КТ3107, при этом сопротивления резисторов R2 и R3 нужно поднять до 27-30 кОм.

Рис. 2. Принципиальная схема мигающих светодиодов с использованием транзисторов МП41.

Мигалка на трех танзисторах со светодиодами

Приведенная ниже схема мигалки может быть использована в качестве гирлянды к новогодней елке или же для «оживления» какой-то игрушки.

Рис. 3. Принципиальная схема мигалки на транзисторах и светодиодах.

Вместо транзисторов КТ342 можно использовать большинство маломощных резисторов, например подойдут те же КТ315. Можно использовать также и КТ361, в этом случае придется изменить на схеме полярность включения батареи питания, электролитических конденсаторов и светодиодов.

Схема мигалки для светодиодных лент

Рис. 4. Схема мигалки для светодиодных лент, простой мультивибратор на транзисторах.

Схема повторяет приведенную на рисунке 1, только оан умощнена полевыми транзисторами для питания светодиодных лент.

Заключение

Представленные здесь схемы мигающих устройств (мигалок) очень просты в изготовлении, содержат минимум деталей, которые можно без проблем заменить на другие с похожими параметрами. Собрав такую мигалку можно позабавить малышей, добавить интерактивности к какой-то игрушке, а у кого-то это может стать первой конструкцией и первым шагом в мир радиоэлектроники.

RadioStorage.net

Схемы мигалки

Схемы мигалки

Идеи мигания двух транзисторов

Базовая двухтранзисторная флешерка, показанная ниже, используется в десятках
приложений благодаря своей простоте и универсальности. Приложения включали такие
разнообразные схемы, такие как микромощный индикатор низкого заряда батареи, детектор молнии,
автономный импульсный источник питания, микромощный источник высокого напряжения,
необычная звуковая емкость
щуп, стеклоочиститель
контроллер, диммер, полицейская сирена и ряд других. Простая схема
может использоваться на очень низких частотах, радиочастотах, низких напряжениях или даже очень высоких
напряжения при тщательном подборе транзисторов. Способность управлять мощностью и мощность
потребление также легко модифицируется в соответствии с требованиями.

Эта схема отлично подходит для начинающих! Если вы построите его, он будет мигать.
И вы можете легко изменить время включения и скорость вспышки.

Базовый флешер показан ниже. Обратите внимание, что это «двухпроводный»
цепи и просто соединяется последовательно с нагрузкой и аккумулятором. Два резистора на
база PNP устанавливает пороговое напряжение, и при подаче питания конденсатор начинает
зарядка до этого напряжения. Когда напряжение на конденсаторе достаточно велико, два
транзисторы начинают проводить. Протекание тока приводит к тому, что напряжение в цепи
немного падает, и это падение вызывает падение порогового напряжения. Нижний порог
напряжение вызывает еще больший ток, и эта положительная обратная связь заставляет схему быстро отключаться.
включить. Он остается включенным до тех пор, пока конденсатор не разрядится, после чего происходит обратный процесс.
приводит к внезапному отключению цепи.

Силовые транзисторы могут быть добавлены для обработки более высоких токовых нагрузок. Два
схемы ниже являются типичными соединениями. В первой схеме последовательно включена мигалка
резистором 220 Ом включает силовой транзистор. Во второй схеме силовой полевой транзистор
используется вместо NPN. Подтягивающий резистор добавляется для понижения уровня затвора, когда
цепь выключается.

Не стесняйтесь модифицировать эту базовую схему в соответствии с вашими требованиями. это
легко устранить неполадки и почти всегда работает! Вот еще несколько идей для
экспериментатор, чтобы попробовать:

• Диод можно включить последовательно с зарядным резистором конденсатора, чтобы разрядить
  ток блокируется, что увеличивает время включения при заданной частоте вспышек.
  Базовый резистор NPN определяет, насколько быстро разряжается конденсатор.
• Сигнал может быть подключен к базе PNP для модуляции частоты мигания для FM.
  Приложения.
• Резисторы базового делителя PNP можно отрегулировать так, чтобы напряжение было немного больше
  высокий для вспышки, когда конденсатор полностью заряжен. Затем очень слабый сигнал переменного тока
  приложенный к базе вызовет срабатывание схемы. Частотная характеристика
  этого детектора может быть удивительно высоким.
• Ток заряда конденсатора может исходить от любого источника, создающего простой ток для
  Преобразователь частоты.
• Вы можете поменять полярность всего и поменять тип транзистора.

Схема ниже представляет собой «тихий» метроном, который держит ритм
не став участником группы. Схема мигает 6-вольтовой лампой с установленной частотой
потенциометром 20k, который может иметь циферблат для установки желаемого темпа. Поочередно,
потенциометр можно заменить поворотным переключателем и выбранными резисторами. Лампа
это обычная лампа #47, которая дает хорошую всенаправленную яркость, но светодиод и
вместо него можно использовать резистор — попробуйте 100-омное последовательное соединение со светодиодом высокой яркости.
Батареи могут быть тремя элементами C или D для хорошей жизни. Эта схема может быть использована для
генерируют «щелчки» в динамике но такие метрономы не особо
приятный. Амбициозные могут заменить лампу соленоидом, который постукивает по стене дома.
деревянный ящик или деревянный звонок для «профессионального» звука.

Вот индикатор низкого заряда батареи, который мигает, когда батарея
напряжение падает ниже 5 вольт. Схема потребляет около 25 микроампер, когда не мигает.
Таким образом, срок службы батареи существенно не сокращается из-за схемы. Два резистора по 1 МОм
установите точку переключения на V/2 (плюс немного из-за падения диода эмиттер-база) и когда
это напряжение выше напряжения стабилитрона, схема не может включиться. Когда батарея
напряжение падает ниже 5 вольт, базовое напряжение падает до 2,5 вольт и на эмиттере может достигать
напряжение, достаточное для включения PNP (2N4403 или аналогичный). Когда PNP проводится,
NPN также приводит к еще большему падению напряжения в цепи, и цепь разрывается.
на. Когда конденсатор емкостью 4,7 мкФ разрядится, цепь выключится, и конденсатор
снова начинает заряжаться.

Стабилитрон типа «4,7 вольт», но в этой схеме он
работает при очень низком токе и ограничивает напряжение эмиттера примерно до 2,5 вольт.
Некоторые эксперименты могут быть необходимы, если используется другая серия стабилитронов.

Следующая схема использует схему мигалки для управления дополнительным
выходной каскад и повышающий звуковой трансформатор. Эта схема используется в высоковольтном
пробойный тестер, но это было бы полезно для различных приложений.

Преобразователь может быть аудиотипа, подключенным для повышения или понижения в зависимости от
желаемое выходное напряжение. Выходной трансформатор старого лампового радиоприемника с обмоткой динамика.
подключенный к цепи, дал около 250 VRMS на вторичной обмотке, а напряжение
множитель может быть увеличен до тысяч вольт постоянного тока.

Внимание! Эта штука может нанести смертельный удар при использовании
генерировать высокое напряжение! Не стройте его, если у вас нет опыта и квалификации для работы
с опасными напряжениями.

Силовые трансформаторы также подойдут, но могут потребоваться некоторые эксперименты. Выход
транзисторы показаны как маломощные, но могут потребоваться силовые транзисторы, если
ток нагрузки большой. Рабочий цикл не точно 50/50, и другие схемы будут
вероятно, будет лучше для инверторов высокой мощности. Эта схема легко управляется,
Однако. Вытягивание конденсатора 0,02 мкФ на низкий уровень — хороший способ остановить или уменьшить
выход схемы. См.
Гейгер
встречный источник для примера, который производит регулируемое выходное напряжение.

T Выходная частота переменного тока на вторичной обмотке составляет несколько сотен Гц и может быть изменена
замена колпачка 0,02 мкФ или резистора 6,8к. Высокая частота полезна для вождения
диодные умножители напряжения, как показано, или выпрямители постоянного тока, поскольку требуются меньшие конденсаторы, чем когда
используя 50 или 60 Гц.

Супер-простой Flasher — Просто для развлечения, а не
для многого другого.

Вот простая схема мигалки без резисторов! Однако это
зависит от утечки в базе германиевого транзистора PNP, и только некоторые из них будут работать; быть
готов попробовать несколько. Если добавить резистор 100к от базы к коллектору
PNP, схема будет работать с большинством германиевых транзисторов и будет работать до 1 В постоянного тока!
NPN должен быть кремниевого типа. 100 мкФ можно заменить последовательно на 22 мкФ.
Резистор 5k и было бы неплохо добавить 39Ом последовательно с базой NPN
(но тогда схема начинает терять свою очаровательную простоту).

В этом низковольтном мигалке требуется еще несколько деталей, в нем используются обычные кремниевые транзисторы.
и питается
по две клетки. Схема будет работать примерно до 1,6 вольт.

Чтобы прошить лампочку 600 мА, замените 330k на 22k, 100 ohm на 39 ohm,
От 4,7к до 1к и от 4,7мкФ до 100мкФ.

На рис. 1 показана универсальная схема светодиодной мигалки, которая работает
с меньшим номиналом конденсатора. Обратите внимание, что эта схема существенно отличается от
схемы выше; конденсатор находится в цепи базы. Эта конфигурация может дать длительный
задержка с гораздо меньшими конденсаторами, чем у других мигалок, но 2N4403 не будет
«насыщение», поэтому во время вспышки в цепи останется несколько вольт.

Схема показана как «двухпроводная».
проблесковый маячок, который просто подключается последовательно с нагрузкой, но возможна небольшая модификация
окажутся более удовлетворительными, когда несколько ламп будут работать от одной батареи. Когда
аккумулятор начинает разряжаться и его последовательное сопротивление увеличивается, лампочки могут
стремятся синхронизироваться. Подключив конденсатор к положительной клемме аккумулятора
вместо отрицательного, как показано на рис.2, резкое падение напряжения, вызванное другими мигалками
не приведет к срабатыванию цепи.

Эта схема-мигалка является отличным дополнением к сумке экспериментатора.
трюки, потому что он предлагает удивительный уровень производительности для своей простоты. За
например, увеличить зарядный резистор на 1 МОм до 100 МОм (5, 22 МОм в
серии), увеличить разрядный резистор со 100k до 1 МОм и уменьшить
емкость конденсатора до 0,01 мкФ, и схема будет мигать светодиодом с частотой примерно одна вспышка в секунду.
Это довольно медленно для всего 0,01 мкФ. Увеличьте конденсатор до 1 мкФ (неэлектролитический) и
задержка достигнет 100 секунд. Транзисторы с высоким коэффициентом усиления лучше всего подходят для этой схемы.
MPSD-54 или аналогичный PNP Darlington — отличный выбор для выходного транзистора при вождении
более высокие токовые нагрузки. В этой схеме можно использовать электролитические конденсаторы, но они часто
имеют небольшую утечку, поэтому рекомендуется сопротивление зарядного резистора менее 1 МОм.

Приятный рождественский сюрприз можно сделать, построив
около пяти шор в маленьком красном фетровом чулке. Украсьте чулок блестками
Рождественская елка и проткните светодиоды через отверстия в чулке, чтобы зажечь елку.
аккумулятор можно опустить на дно чулка и зафиксировать тампоном
бумага. Приклейте плотный лист бумаги поверх схемы на внутренней стороне чулка, чтобы
защитить проводку. Цепь будет работать много дней, поэтому ее можно отправить бабушке и
Дедушка с установленной батареей и мерцающими огнями.

Маркс Мигалка

Схема построена на длинной фенольной трубке с выводами под пайку.
установлены на противоположных сторонах, но подойдет любая строительная техника. Помните, что цепь питается от сети без какой-либо изоляции, поэтому
изоляция является обязательной, и устройство должно быть подключено к розетке с защитой GFI.
Все в лаборатории экспериментатора в любом случае должно быть на схемах GFI!

По мере зарядки большого конденсатора ограничители перенапряжений будут тускло мерцать.
с синим светом. Если вам интересно, обычные неоновые лампы тоже подойдут, но вы
будет получать только около 25 вольт на лампочку; трудно победить эти подавители. Заметь
генератор Маркса использует только один конденсатор на каскад вместо двух, как в генераторе.
Множитель Кокрофта-Уолтона. Другие значения могут использоваться практически в каждом случае. Другая
в прототипе использовались конденсаторы 0,01 мкФ вместо 5000 пФ, 100к вместо 1мега и 1мега в
вместо 3 мегабайт, так что не стесняйтесь экспериментировать с тем, что есть под рукой. Эта схема может
шокируйте вас, даже когда он выключен, так что держите руки прочь!

4 схемы мигалки с одним светодиодом на транзисторе, ИС, UJT

:: Главная » Светильники » 4 идеи схемы мигалки с одним светодиодом на транзисторе, ИС, UJT

Последнее обновление: 15 апреля 2022 г. by ElecCircuit.com

Эти схемы представляют собой простые мигалки с одним светодиодом, в которых в качестве основного используются транзисторы (первая схема), транзистор UJT (вторая схема) и ИС операционных усилителей (третья), подробнее читайте ниже.

Использование транзисторов в качестве базы 9

Примечание:

Похожие посты

Использование транзисторов в качестве базы Который действует как переключатель. Затем используется Q2 для текущего увеличения.

Работа этой схемы от конденсатора C1 через R2 и LED1. Пока падение напряжения на C1 не увеличится, Q1 до значения, которое работает.

Чтение: Как работает транзисторная схема

В результате ток Q1. Ток через контакты E и C должен взаимодействовать с проводником Q2 Q2 B, в результате ток течет через LED1. В то время как C1 разряжается через R1 на определенный период времени. Когда C1 разряжается, не будет давления, смещающего ногу B Q1. Q1 перестанет работать, Q2 перестанет работать. LED1 выключится, а конденсатор C1 снова запустится. Свет Q1, Q2 LED1 работает, где работа такая и так далее.

Светодиодная мигалка с SCR и UJT

Эта схема систематически работает от схемы генератора. Это использование UJT. Q1 даст период времени импульса для триггера. Работа SCR для привода светодиодов. Схема будет потреблять ток 2 мА только от батареи 9 В. Когда расписание Flasher поддерживает 12 раз в секунду, SCR используется при 6A 50V. Идея схемы этого размера может быть полезной с друзьями, пожалуйста, сэр.

Затухание светодиода с помощью LM358

В этой схеме используются операционные усилители для получения треугольной волны. Треугольная волна заставляет светодиод медленно становиться ярче, а затем медленно тускнеть, пока не перестанет излучать свет. Затем он снова медленно становится ярче. С показанными компонентами каждый цикл занимает около 4 секунд. Конденсатор и резистор 4,7 МОм являются синхронизирующими компонентами. Схема работает лучше всего, когда используется светодиод высокой яркости.
