Как сделать контур заземления в частном доме своими руками: схемы заземления и монтажный инструктаж

Строительство загородного дома включает в себя множество электротехнических работ. Среди них не последнее место занимает планирование и обустройство системы заземления, которую нельзя игнорировать по причинам безопасности и требованиям ПТЭЭП.

Делать заземление в частном доме своими руками не запрещено, поэтому в этом материале подробно рассмотрим основные этапы проектирования и монтажа контура.

Значение и необходимость заземления

Основу энергообеспечения частного дома составляет электрическая сеть, представляющая опасность для жильцов, если не применить некоторые меры по ее устранению. К таким мерам относится двойная изоляция проводников, выравнивание потенциалов, установка УЗО и дифавтоматов.

Заземление электросети также играет важную роль и предназначено, чтобы отводить появившийся в ненужном месте электроток в грунт.

Технически это выглядит так: все электроустановки в доме соединяются между собой и автоматами защиты, а затем – с землей, чтобы в критической ситуации было куда сбросить лишнее напряжение

Одного забитого в землю куска арматуры или профиля недостаточно. Заземление – это целая система взаимодействующих между собой элементов, связанная с другими системами.

Ее нельзя монтировать, не подобрав подходящие по параметрам детали и не произведя предварительные расчеты.

Для внедрения конструкции в грунт необходимо выбрать небольшой открытый участок земли рядом с домом. Над ним нельзя возводить постройку или гараж, так как периодически будет производиться профилактическое или ремонтное вскрытие грунта

Между городскими многоэтажками и частным жильем существует разница в устройстве заземляющих систем.

В многоквартирных домах шина находится в этажном электрощите, тогда как для частного дома контур заземления зарывают буквально в землю, так как он расположен рядом и не требует больших усилий для монтажа.

Все требования к проектированию и устройству системы заземления изложены в ПТЭЭП 2.7.8 . Владелец дома должен знать, что прием в эксплуатацию самостоятельно обустроенной конструкции будет проводить организация-поставщик электроэнергии.

Ее представители раз в полгода обязаны визуально осматривать наземные видимые части системы, а примерно раз в 12 лет производить выемку грунта и поверять состояние подземных элементов.

Выбор системы и составление схемы

Всего существует три системы заземления: ТТ , IT , TN , из них последняя делится еще на три разновидности — TN-S , TN-C , TN-C-S .

В частном домостроении обычно используют схемы систем TN-C-S или ТТ, причем TN-C-S выглядит более привлекательной, так как к ее монтажу предъявляется меньше требований.

Схема системы заземления TN-C-S: 1 – условное обозначение заземлителя источника питания; 2 – токопроводящие части открытого типа. На определенном участке цепи заземляющий проводник соединяется с PEN

Система начинается от главной заземляющей шины, которая установлена или в электрощитке дома, или в шкафу вводного устройства.

Наиболее рациональным считается решение, когда заземление расположено на опоре, перенаправляющей электромагистраль в дом.

Схема электробокса с разделенными проводниками заземления и нейтрали: 1 – электрощит; 2 – нулевой проводник; 3 – заземляющий проводник; 4 – фазовые групповые проводники; 5 – выключатель дифференциального тока; 6 – автоматы; 7 – групповые цепи; 8 – дифференциальный автомат; 9 – прибор учета электроэнергии Схема системы ТТ, которая кардинально отличается подключением заземляющего проводника. Он не зависит от источника электропитания, действует в автономном режиме

Система ТТ используется гораздо реже. Ею занимаются представители энергоснабжающей организации, а если владелец все же решит сэкономить и самостоятельно произвести монтаж, то заверять документы придут все те же работники Энергоснаба.

Если все же рискнете и выберете схему заземления ТТ для частного дома, то не забудьте про обязательную установку УЗО !

Инструкции по монтажу заземления

Существует два способа сборки и установки подземных заземляющих конструкций. Первый можно выполнить своими силами, хотя придется потрудиться и потратить немало времени, а второй по силам только профессионалам, так как потребуется специальное оборудование и навыки измерения сопротивления.

Вариант 1 — заземляющий провод + заземлитель

Сначала рассмотрим, как самостоятельно сделать заземление в частном доме, не прибегая к платным услугам. Система состоит из двух основных элементов, каждый из которых подбирается в зависимости от условий монтажа.

Заземляющий провод – медный проводник с сечением, равным сечению фазной жилы. Он одним концом подключен к шине, расположенной в электрощите, вторым – к заземлителю, зарытому в грунт. К шине также ведут заземляющие проводники от всех электроустановок в доме.

Провода «земли» легко распознать по цветовой маркировке – желто-зеленой полимерной изоляции. Способ крепления к шине – винтовой, посредством установки наконечников

Заземлитель – это конструкция из стальных элементов, тесно контактирующая с грунтом и служащая для выравнивания потенциалов при появлении напряжения.

При проектировании учитывают параметры сопротивления грунта, вычисляют размеры стержней и рамы, а также глубину залегания.

Удельное сопротивление грунта. Очевидно, что значение УСГ песка, глины или торфа различается. Чем влажнее и плотнее грунт, тем менее объемной будет конструкция заземлителя

Существует универсальная конструкция, для создания которой не нужно производить сложные расчеты.

Для ее изготовления потребуются:

• три 3-метровых уголка 50*50 мм или стальная труба со стенкой 3 мм и диаметром 16 мм;
• три 3-метровых уголка 40*40 мм.

Также понадобится сварочный аппарат , режущий инструмент, кувалда, крепежные материалы, а для земляных работ – лопата и ведро.

Пошаговая инструкция:

Затем подключаем к конструкции заземляющий проводник: запрессовываем его конец круглым наконечником и с помощью болта подходящего размера прикручиваем к отверстию, высверленному в одном из уголков.

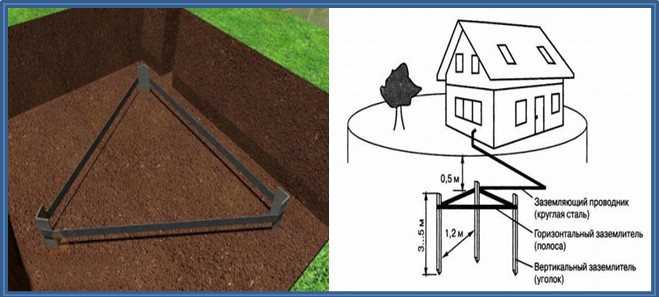

Схема установки заземлителя. Проводник ведет от зарытой треугольной конструкции к дому и заканчивается в электрощите на заземляющей шине

Металлические детали необходимо засыпать грунтом, лучше песком, а место монтажа заземлителя и проводника пометить табличкой, чтобы при строительных или хозяйственных работах не повредить.

Рекомендации по выбору деталей и монтажу заземлителя в грунт:

Для стальных стержней и соединяющей их полосы опасна пищевая соль – она разъедает металл и приводит конструкцию в негодность. Проследите, чтобы это вещество случайно не попало в грунт рядом с заземлителем.

Вариант 2 — модульная штыревая система

Если конструкцию из деталей металлопроката можно сделать своими руками, то заводской штырь необходимо приобрести в магазине.

Его главное преимущество – отсутствие трудоемких земляных и сварочных работ, а недостаток заключается в дополнительных расходах на оплату услуг обслуживающей организации.

Схема монтажа штыревого заземлителя и его устройство. Основные составляющие части – головка, стальной электрод с электрохимическим медным покрытием и муфты, соединяющие фрагменты электрода Большая глубина объясняется еще и тем, что в указанном диапазоне обычно присутствуют грунтовые воды, резко снижающие сопротивление устройства, а это – необходимое условие для создания заземляющей системы

В самодельной конструкции площадь соприкосновения с грунтом увеличивается за счет использования нескольких уголков. Здесь штырь всего один, поэтому увеличение контакта происходит за счет его длины. Устройство забивают в грунт на глубину 20-40 м.

Земляные работы сводятся к вырыванию одной ямки с размерами 0,5*0,5*0,4 м. Для забивания штыря ударной дрелью пользоваться не рекомендуется, так как нужно исключить вращение головки штыря. Здесь нужен перфоратор со специальной насадкой.

В заводском комплекте вместе со штырем есть зажим для крепления проводника заземления, поэтому процесс монтажа заключается в забивании основного устройства и подключении его к проводу.

Пошаговая инструкция по монтажу штыревого заземлителя. Проводить замеры растекания мультиметром и рассчитывать глубину установки может только специалист – представитель из обслуживающей организации

Существуют нормативы, которых следует придерживаться в процессе монтажа:

• для 3-фазной сети 380 В – сопротивление не более 2 Ом;
• для 1-фазной сети 220 В – сопротивление не более 4 Ом.

При самостоятельном монтаже для подстраховки перед проверяющими органами лучше точно вычислить уровень залегания грунтовых вод и убедиться, что заземлитель опустится до этой отметки.

При контакте с грунтовыми водами параметры сопротивления придут в норму.

Практические советы по монтажу заземлителя фабричного изготовления:

Установка системы заземления из нескольких стержней:

Как видите, смонтировать систему заземления можно как собственноручно, так с помощью бригады приглашенных электромонтажников – первый способ дешевый, но более сложный, второй дорогостоящий, но надежный.

Однако главное в грамотном монтаже – это результат, который должен сделать электросеть дома полностью безопасной для его владельцев .

Монтаж контура заземления

Монтаж

При строительстве частного дома, нужно учесть все условия безопасности, связанные с электропроводкой поэтому обязательно нужно произвести работы по монтажу контура заземления. Тем более, что подобные работы для частного дома, производятся значительно легче, чем например, для многоэтажного.

Контур заземления в частном доме выглядит следующим образом: в почву вбиваются вертикальные заземлители, соединяются они друг с другом с помощью горизонтальных заземлителей и проводника, соединяющего весь контур со щитком.

В качестве вертикальных заземлителей чаще всего используют стальные уголки, размером 50х50х5мм или круглую катанную сталь диаметром 16-18 мм. Полосовая сталь, размером 40х4 мм, идеально подойдет на роль горизонтального заземлителя. Что касается проводника, то лучшим материалом для него будет круглая сталь 8-10 мм2. Более точную информацию по правильному монтажу и расходникам вы сможете найти в ПУЭ – 7, в разделе 1.7.

Контур заземления дома нужно обязательно производить в соответствии с правилами безопасности, поэтому ни в коем случае в качестве проводников нельзя использовать арматуру. Из-за наружного каленого слоя арматуры, распределение тока по всему сечению идет неправильно, да и окисление происходит иначе, и она очень скоро ржавеет. Поэтому использование этого материала не безопасно.

Устройство контура заземления выглядит как равносторонний треугольник, который устанавливается во дворе дома, на расстоянии не больше чем 1 метр от фундамента. Для начала, делается разметка в виде равностороннего треугольника, после чего по всему периметру капается траншея глубиной 0.4-0.7 м. и шириной 0.2-0.4 м. Именно в эту траншею нужно будет проложить горизонтальные заземлители. Вертикальные же заземлители нужно будет установить по вершинам размеченного треугольника. Их нужно вбить на глубину 2-3 метра. Сделать это можно, например, кувалдой – она справится с такой глубиной легко. Если с вбиванием возникнут какие-то трудности, можно выкопать небольшие колодцы, глубиной до 1.5 метра. Это облегчит вбивание вертикальных заземлителей. Не забудьте так, же что нужно выкопать траншею, ведущую к электрощиту от контура заземления.

После того, как будут сделаны все вышеозначенные работы, можно переходить непосредственно к самому монтажу заземления. Вертикальные заземлители нужно вбивать не до конца: край уголка высотой 20-25 см, должен возвышаться над землей. Теперь, их нужно соединить между собой с помощью горизонтальных заземлителей, создавая замкнутый контур. Делать это лучше всего обычной сваркой, припаивая стальную полоску к торчащим уголкам. Некоторые экспериментирую, и в качестве соединения используют болты, что является ошибкой, так как места соединений со временем окисляются, это приводит к потере контакта, и, как следствие, к неэффективной работе контура.

Теперь, когда контур заземления здания собран, его необходимо соединить с электрощитом. Делать это конечно тоже лучше с помощью сварки: сращиваем проволоку-проводник, к контуру и прокладываем её к щитку в траншее. Для крепления проволоки, нужно приварить к концу болт М6, или М8. Если у вас вдруг, не будет стальной проволоки, то проводником может быть всё та же стальная полоска, которую ранее вы использовали для горизонтального заземления.

Стальная полоса, в принципе, подойдет даже лучше, благодаря тому, что её площадь соприкосновения с землей больше, но вот с её прокладкой в местах перегиба могут возникнуть проблемы, так как гнется она значительно сложнее.
Рекомендуем так же после сварки, обработать места крепления специальным антикоррозийным средством. И ни в коем случае не используйте для защиты от коррозии краску. Так как краска препятствует хорошей связи земли и металла, создавая сопротивление. Монтаж контура заземления, нужно выполнять строго в соответствии со всеми правилами, без какой-либо «самодеятельности», которую иногда допускают некоторое новички – электрики.

После выполненной работы, можно считать, что контур зазмеления установлен. Осталось только закопать выкопанные траншеи. Стоит так же отметить, что монтаж молниезащиты делается по тому же принципу.

Подключение к электрощитку

Чаще всего подача электричества в частных домах идет по воздушным линиям, система заземления которых строится по схеме TN-C. В этой схеме PEN – рабочий провод, совмещенный нулевой и L – фазный провод подходят к дому, а нейтраль источника подачи тока заземлена.

После того, как установлен контур заземления, ПУЭ соблюдены и вы уверены в своей работе можно переходить к подключению к электросети. Это можно сделать двумя разными способами:

1. Использовать TT схему подключения к дому
2. Переделать схему TN-C в схему TN-C-S

Рассмотрим каждую их этих схем подробнее:

TT

Для этой схемы не нужно производить никаких манипуляций по разделению PEN – проводника. Здесь, достаточно, фазный провод подвести к изолированной от электрощитка шине. После этого можно считать, чтоPEN – проводник это просто нулевой провод. Останется подключить только контур заземления дома к электрощиту. В итоге: PEN – проводник не имеет никакой электрической связи с контуром заземления дома.

TN-C-S

Ни для кого не секрет, что в схеме TN-C нет специального защитного проводника, который бы отвечал за отдельную защиту каждого объекта. Поэтому, схему TN-C нужно переделать в схему TN-C-S. Сделать это нужно в водном распределительном устройстве,разделив совмещенные, нулевой рабочий и PEN-защитный, проводники. На два отдельных: N-рабочий и PE-защитный.

К дому прокладываются два провода, один из которых PEN – совмещенный, а второй L – фазный. Нам же нужно получить в доме трехжильную проводку, в которой будет отдельный нулевой и защитный провод. Для этого нужно произвести грамотное разделение схемы TN-C на TN-C-S, в вводном щитке дома.

Как это сделать: в электрощите нужно установить PE – шину, и металлически связать её со щитком. Именно она будет соединять внешний PEN – проводник. От PE – шины нужно установить перемычку на шину с нулевым рабочим проводником N, которая в свою очередь, должна быть изолирована от электрощитка. После чего, нужно контур заземления соединить со щитом. Сделать это лучше медным многожильным проводом ПВ-3 6-10 кв.мм, соединив один его конец с электрощитом, а другой, с заземляющим проводником болтом, который крепится на конце провода. О нем мы упоминали выше.

Собственно все. Таким образом у нас получится переделать схему TN-C в схему TN-C-S.

Не редки случаи отгорания PEN-проводника со стороны подачи электропитания. В сети с напряжением 220В, это приведет к отсутствию напряжения или появлению потенциала на корпусе приборов, что может вызвать поражение электрическим током. В сети 380В отгорание рабочего нуля без дополнительного заземления приведет к появлению одной из 3х фаз на шине N- проводника. Фаза перейдет на N- проводник по любому из нагревательных элементов, создав в розетках межфазовое замыкание и напряжение 380В.
Все дорогостоящие электроприборы в этот момент которые будут подключены к сети выйдут из строя или попросту «сгорят». В такой ситуации останутся бессильны даже дорогие средства защиты : ДИФ, УЗО, Реле напряжения.

Так же иногда бывают ситуации, при которых из-за перекоса фаз в нулевом проводнике появляется напряжение, значением 5-40 В, что так же передает небольшой потенциал на корпус ваших электроприборов.

Исходя из вышеперечисленного, можно сделать вывод: контур заземления обязательный компонент современной электрической сети. Он избавит Вас от ряда проблем связанных с аварийными ситуациями на линии и даст возможность безопасно пользоваться электроприборами в частном доме.

Ну и последнее, что хотелось бы сказать, это то, что совсем не обязательно делать контур заземления треугольником. Это может быть и окружность и одна линия, главное чтобы количество заземлителей было достаточным для обеспечения безопасности и нужного количества сопротивления.

Мы предлагаем готовые решения по монтажу контура заземления Позвоните нам и мы ответим на все интересующие Вас вопросы. Наша компания занимается монтажом контура заземления в Серпухове, Чехове, Протвино и Пущино.

Стоимость монтажа контура заземления зависит от выбранной вами схемы, количества устанавливаемых заземлителей, удаленности дома и других важных факторов, поэтому подход индивидуален.

Вы строите дом, а значит, вам нужен будет контур зазмеления, цена которого точно не стоит того, чтобы рисковать и делать подобную работу самостоятельно, или у электриков-новичков.
