Заземление в гараже своими руками: полная инструкция

Гаражное помещение для любого автовладельца является не только местом стоянки автомобиля, но и собственной мастерской. Здесь часто выполняется посильный ремонт четырехколесного друга, в котором участвует сварочное оборудование и прочие электрические инструменты. Особая опасность системы электроснабжения гаража заключается в отсутствии защитного заземления, которым преимущественное большинство отечественных гаражных кооперативов не оснащено. А без него невозможно обезопасить человека при повреждении электрических приборов или других элементов гаражной электропроводки.

В случае попадания электрического потенциала на корпус возникает угроза поражения током, которая может привести к электротравме.  Чтобы избежать этого, многие владельцы авто задаются вопросом, как сделать заземление в гараже своими руками. Для  подключения заземляющего контура необходимо выполнить ряд требований и соблюсти определенные нюансы.

Нюансы и требования по ПУЭ

Требования к заземлению гаража, как и любому другому оговаривается п. 1.7 ПУЭ. Основным параметром для контура заземления гаража является переходное сопротивление между заземлителем и грунтом. Эта величина определяет путь движения тока, либо через тело человека (если его сопротивление меньше), либо через контур заземления гаражного помещения. Поэтому, в соответствии с  п.1.7.103 ПУЭ сопротивление заземления должно быть не более 5, 10 и 20 Ом для линий, у которых фазное напряжение составляет 380, 220 и 127 В соответственно.

Следует отметить, что для подключения заземляющего проводника подходят далеко не все конструкции. Так, согласно требований п.1.7.123 категорически запрещено использовать для подключения защитного заземления в гараже оболочку кабелей, различные трубопроводы и газопроводы, несущие тросы, канализацию и отопительные сети. Поэтому заземление в гараже должно подключаться отдельным или совместным защитным проводником. Который согласно п.1.7.3 ПУЭ может быть проводом PEN или PE, а в зависимости от способа их подключения реализуют и различные системы заземления гаража.

Выбор системы заземления для гаража

Всего согласно п.1.7.3 ПУЭ выделяют шесть систем питания электрических сетей, но для снабжения гаражей актуальны только четыре из них:

• TN-C – с совмещением защитного и нулевого;
• TN-C-S – с частичным совмещением;
• TN-S – с выделенными защитным и нулевым;
• TT – с глухозаземленной нейтралью.

В зависимости от того, какая из этих схем запитки электропроводки применяется в вашем случае, определяется наиболее актуальный вариант подключения защитного контура от общей системы или установки индивидуального заземления.

TN-C.

Система TN-C подразумевает, что к вводному щитку в гараже подводится четырехпроводная линия, в которую входят три фазы и совмещенный защитный и нулевой проводник PEN. Такая система заземления являет достаточно распространенной, так как она позволяет существенно экономить на отдельном заземляющем проводе. Но в ее работе отмечается не менее существенный недостаток.

Пример подключения по схеме TN-C

Посмотрите на рисунок, здесь приведен пример аварийной ситуации, когда происходит обрыв проводника  PEN на участке от подстанции или распредустройства до гаража. В случае такого разрыва и одновременного включения электроприборов в розетку потенциал с фазы может перейти на корпус оборудования и все заземленные части. В результате прикосновения к ним человек будет поражен электрическим током.

Следует отметить, что такая угроза в системе TN-C несет особую опасность в трехфазных устройствах, где схема проводки использует нулевой провод не для каждого потребителя, и  те спокойно будут продолжать свою работу. При однофазном подключении повреждение PEN проводника сразу обнаружится – ни один прибор работать не будет, что хорошо заметно на тех же светильниках. Поэтому подключение заземления на PEN проводник в гараже крайне опасно, и его лучше реализовывать через индивидуальный контур.

TN-C-S.

Такой способ является более безопасным развитием системы TN-C, когда от подстанции схема питается по четырехпроводной линии с совмещенным PEN проводом. На определенном участке совмещенный провод разделяется на PE – защитный и N – нулевой провод двумя отдельными жилами. При этом в точке разделения должно осуществляться повторное заземление.

Рис. 2. Пример подключения по схеме TN-C-S

Такой способ актуален для владельцев гаражей, чьи помещения питаются TN-C. В таком случае с вводного кабеля совмещенную жилу разделить на две и обустроить индивидуальный контур. В гараж вместо двухжильного будет заводиться трехжильный провод. Следует отметить, что к нулевому проводу на вводе в гараж нужно подключить УЗО, так как со стороны подстанции и других гаражей будет присутствовать угроза попадания потенциала при повреждении совмещенного проводника.

TN-S.

Представляет собой систему, в которой присутствует сразу пять питающих линий – три из которых отводятся на фазные, один для нулевого, и один для заземления. Таким образом, проводник  PE имеет отдельную жилу. За счет чего питание по TN-S схеме является самым безопасным. Но из-за необходимости включения  в линию дополнительной жилы этот способ питания является более дорогостоящим, и для питания гаражных корпусов и кооперативов используется редко.

Посмотрите на рисунок, при повреждении нулевого провода заземление продолжит выполнять свои функции с теми же параметрами, не зависимо от остальных элементов сети.

TT.

Представляет собой наиболее распространенную в отечественных сетях схему питания бытовых потребителей. При этом снабжение осуществляется по четырехпроводной линии, в которую входят три фазы и ноль. Нулевой проводник здесь заземляется, а система носит название трехфазной с глухозаземленной нейтралью. Провод PE в такой системе отсутствует, поэтому для заземления гаража устанавливается собственный контур.

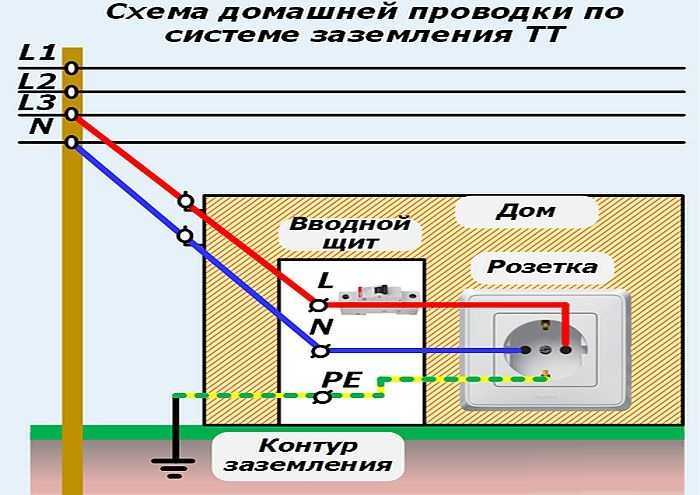

Рис. 4. Пример подключения по схеме TT

Обустройство индивидуального контура для гаража является самым надежным и наиболее безопасным способом защиты.

Устройство контура заземления в гараже

Контур собирается из горизонтальных и вертикальных электродов, которые закапываются в грунт, а для заземлителей используются различные металлические конструкции. Все элементы заземления внутри гаража относятся к внутреннему контуру, а снаружи к внешнему. В качестве внутреннего контура заземления по периметру стен, как правило, укладывается металлическая полоса, арматура, уголок или другие изделия, на него подключается все оборудование.

Рис. 5: устройство контура заземления в гараже

Посмотрите на рисунок, здесь приведен один из вариантов заземления в гараже, он подходит для тех ситуаций, когда у вас есть возможность обустраивать контур вокруг всего здания. Оптимальный вариант – на этапе строительства, когда происходит монтаж всей электрики. Если доступ к какой-то области заблокирован другими постройками, то металлические электроды смещаются  в свободную область.

Основная задача – обеспечить как можно меньшее сопротивление заземлителя. Для этого вам потребуется предусмотреть достаточную площадь соприкосновения металла с грунтом. Поэтому, если у вас нет возможности установить достаточную протяженность горизонтальных электродов, ее компенсируют нужным количеством вертикальных заземлителей. Способ их установки и соединения может выполняться:

• В линию – наименее надежный вариант;
• Замкнутой фигурой (треугольник, круг и прочие) – более надежное заземление;
• Сложной фигурой – если укладка производится на небольшой площади.

Рис. 6: как соединить заземлители в контур

В качестве заземляющего электрода подойдут обычные стальные трубы, уголки или медные элементы. Любые медные проводники – более надежный вариант, так как со временем медь не разрушается, а сопротивление контура не увеличивается. Размеры заземлителей, в зависимости от их конструкции и материала, выбираются в соответствии с п.1.7.111 ПУЭ по таблице 1:

Таблица 1

После того, как вы определились с местом установки заземления гаража и всеми материалами, приступайте к самой процедуре.

Организация заземления в гараже своими руками

Устройство собственного контура заземления подразделяется на несколько этапов. Для этого выполните следующие процедуры:

• Перед установкой заземления выкопайте углубления для размещения вертикальных электродов – порядка 50 см в глубину и соедините их между собой траншеей такой глубины, чтобы расстояние от контура до поверхности грунта не превышало 20 см.
• Забейте вертикальные электроды на глубину 1 – 1,5 м. Перед забиванием их заостряют, чтобы они легче входили. Проложите горизонтальные элементы контура так, чтобы они соединяли 2 электрода, находящихся поблизости.
  Рис. 7: пример схемы расположения электродов заземления
• Соедините вертикальные и горизонтальные заземлители при помощи сварки (если они выполнены из стали) или болтовым соединением (если из меди).
  Рис. 8: соединение вертикальных и горизонтальных заземлителей

Электрический контакт в местах таких соединений должен получиться максимально надежным, не допускайте слабых креплений, которые могут разрушиться на этапе засыпания траншеи.

• Проверьте контур заземления при помощи мультиметра или контрольной лампочки. Лучше всего это делать при помощи специального моста, но при отсутствии такового, подойдут и более доступные средства.
• Если сопротивление заземления гаража получилось слишком большим, попробуйте уменьшить его, установив еще несколько металлических штырей. Если превышение невелико, после засыпания траншеи, величина уменьшиться. А для грунтов с большим сопротивлением актуально засыпать вокруг металлического уголка или шины смесь угля и соли – они значительно снижают сопротивление растекания.
• Сделайте вывод от контура к электрическому щитку, для него также необходимо установить УЗО, через которое будет подключаться внутренний контур гаража.
  Рис. 9: подвод заземления к щитку
• От внутреннего контура сделайте разводку к металлическим корпусам светильников, заземляющим контактам розеток и прочему оборудованию.
• Траншею засыпьте грунтом, красить или как-то покрывать токоведущие элементы материалами, ухудшающими переходное сопротивление, запрещено.

Как обслуживать заземление гаража?

Правильно выполненное заземление гаража гарантирует безопасность человека, но со временем, может утратить свои характеристики. Поэтому его целостность и работоспособность должны постоянно проверяться, в ваших же интересах выполнять хотя бы доступные манипуляции:

• Первое, что должно производиться – периодический осмотр, согласно п .2.7.9 ПТЭЭП он выполняется не реже 1 раза в 6 месяцев, его задача выявить места возможных обрывов или уменьшения сечения шины PE.
• Осмотр с частичной откопкой выполняется не реже раза в 12 лет в местах наибольшей коррозии, как правило, это место входа заземления в грунт.
• Измерять величину сопротивления следует также не реже раза в 12 лет, при этом величина определяется из приложения 3.1 ПТЭЭП, приведенного в таблице 2

Таблица 2

* Ip – – расчетный ток замыкания на землю, в качестве которого принимается:

в сетях без компенсации емкостного тока замыкания на землю – ток замыкания на землю;

в сетях с компенсацией емкостного тока замыкания на землю:

– для электроустановок, к которым присоединены компенсирующие аппараты, – ток, равный 125% номинального тока наиболее мощного из этих аппаратов;

– для электроустановок, к которым не присоединены компенсирующие аппараты, – ток замыкания на землю, проходящий в данной сети при отключении наиболее мощного из компенсирующих аппаратов.

Заземление в частном доме своими руками 220В: инструкция по монтажу

Согласно нормативам, СНиП и ГОСТу, заземление обязательно должно быть оборудовано в каждом жилом частном доме. Но как быть, если вы строите дом своими силами или приобрели участок с коттеджем, где такая система не предусмотрена? Сделать заземление в частном доме своими руками 220В вполне под силу каждому. Рассмотрим, как разработать схему и провести монтаж системы заземления без привлечения специалистов.

Как сделать заземление в частном доме своими руками 220В

Разобравшись, для чего это необходимо, вы без сомнений приметесь за обустройство системы заземления. В первую очередь это защита от замыканий и поражения электрическим током. Кроме того, рекомендуется изготовить своими руками громоотвод в частном доме, чтобы обеспечить дополнительную защиту во время грозы.

В зависимости от напряжения, которое подается в сети, можно сделать заземление в частном доме своими руками 380 В или 220 В. Согласно требованиям, установка такой системы должна проводиться параллельно со строительством, однако нередко приходится сталкивать с ее отсутствием в домах. На этот случай рассмотрим, как сделать правильное заземление в частном доме.

Обратите внимание! Существует два понятия в электрике: заземление и зануление. В чем разница? Второй вариант используют только на предприятиях, и поскольку он менее безопасен – для жилых домов его не применяют.

Как сделать контур заземления в частном доме

Первый этап работы, который вам предстоит – создание контура защитного заземления. Состоит эта часть из двух подсистем – наружной и внутренней. Между собой они объединены распределительным щитком, монтаж которого производится внутри жилого помещения. На улице остаются только два электрода, которые вкапываются в землю. Кроме того, есть еще специальная металлическая шина, которая соединяет все это с главным щитом.

Также в комплект заземления для частного дома входит множество отдельных элементов, которые выполняют функцию проводников, они подходят к корпусам мощных электроприборов. Так, например, можно сделать своими руками заземление стиральной машины. Все эти контакты объединены шиной, которая располагаются внутри щита.

Для соединения пластины и шины, используют медный кабель с наиболее подходящим сечением. В качестве крепления используют болтовое соединение. Все необходимые детали легко можно приобрести, и они не требуют никаких особых расходов. Да и собрать контур заземления в частном доме своими руками тоже не сложно. Рассмотрим этот процесс поэтапно, максимально обращая внимание на все особенности и возможные сложности.

Схема заземления в частном доме

Для того чтобы приступить к работе, необходимо определиться со схемой, которую вы будете использовать. Существует два варианта, любой из которых может быть применен:

• замкнутое заземление – это система, имеющая треугольную форму. Она имеет некоторые преимущества перед второй, в частности то, что она более надежна, так как в случае повреждения перемычки с одной стороны, вторая сторона будет продолжать работать;
• линейное заземление представляет собой вкопанные штыри, расположенные в одну линию. Принцип её работы схож с новогодней гирляндой, и неисправность одного элемента влечет за собой сбой всей системы.

Не удивительно, что треугольная система имеет куда большую популярность, так как общий объем работ для нее мало чем отличается от линейного, а степень надежности при этом в разы возрастает.

Полезный совет! Помимо этих двух схем, существуют и другие, использование которых допустимо в частных домах. Схемы, отображающие принцип их работы, вы можете найти в интернете.

Подготовка к монтажу: выбор инструментов и материалов для работы

Прочитав, как сделать заземление в частном доме, невольно возникнет вопрос о том, что для этого необходимо. Вот полный список требуемых инструментов:

• аппарат для сварки необходим для арматуры и пластины. Они должны быть прочно соединены между собой для создания контакта внутри почвы;
• болгарка нужна для нарезки металлических деталей нужных размеров;
• штыковая лопата;
• перфоратор;
• максимально тяжелая кувалда, чтобы вогнать штыри в землю;
• несколько гаечных ключей разного диаметра для затяжки болтов.

Для создания самой системы вам нужно приобрести следующие составляющие:

• металлический уголок, длина которого составит не менее 2 м. Лучше всего подойдет изделие из нержавеющей стали с размером 50х50 мм;
• три металлические полоски 120 см длиной, 4 см шириной и 2 мм толщиной;
• еще одна металлическая полоска, длина которой определяется расстоянием от крыльца дома до места расположения системы заземления. Рекомендуемый размер 40х4 мм;
• болт М8 или М10;
• провод из меди, толщина которого не меньше чем 6 мм².

Полезный совет! В качестве замены металлического уголка допускается использование стальной водопроводной трубы или арматуры.

Начало монтажных работ: выбор подходящего места

От выбора подходящего места во многом зависит степень безопасности использования системы заземления. Поэтому к этому этапу стоит подойти со всей ответственностью и вниманием. В случае проблем с проводкой и срабатывании системы, на месте ее монтажа не должно никого оказаться. Именно по причине смертельной опасности чаще всего выбирают место подальше от дома, около забора. Расстояние до фундамента при этом должно быть не менее одного метра.

Полезный совет! Зону с системой заземления рекомендуется оградить невысоким заборчиком или бордюром, чтобы отметить опасное место.

Если вас не прельщает перспектива иметь за домом огражденную территорию для заземления, систему можно скрыть при помощи садовой скульптуры или больших декоративных камней. Так опасность попадания в опасную зону будет сведена к минимуму, а внешний вид сада не пострадает.

Земляные работы на выбранном участке

Если вы планируете сделать заземление в частном доме своими руками 220В, фото и схемы можно использовать в качестве ориентира. Для треугольной системы необходимо выкопать лопатой углубления по каждой стороне воображаемой фигуры. При этом расстояние между углами должно составлять не менее 1,2 м, а глубина траншеи должна быть от 50 до 70 см. Такой же ширины должна быть и траншея, ведущая к дому.

Сбор конструкции

Следуя схематическому рисунку, 2 электрода вбиваются в землю таким образом, чтобы на поверхности оставались только края, к которым можно буде приварить пластины. Для того чтобы электроды легче вбивались в землю, можно подточить болгаркой их края. С помощью сварочного аппарата пластины крепятся к их вершинам, образуя металлический треугольник.

В траншею, которая ведет к дому, также прокладывается пластина, при этом одним из концов она приваривается к тому углу треугольника, который расположен ближе всех. Когда все пластины окажутся на своих местах, с помощью болта кабель крепится к пластине и все ямы засыпаются землей.

Полезный совет! Если на участке большая часть грунта – песок, то по всему пути системы необходимо разлить солевой раствор. Так повысится токопроводимость грунта.

Контрольная проверка системы

Последнее, что необходимо сделать после окончания монтажных работ – проверить систему на исправность. В идеале, для этого используют специальный прибор, который при всех своих достоинствах имеет немалую цену.

Но есть и более простые способы проверки. Например, с помощью обычной лампочки мощностью 100Вт и более. Для этого один из контактов подключают к контуру заземления, а второй к фазе. Яркий свет – свидетель верно проведенной работы, тусклый означает, что стыки между элементами плохо сварены. Если же лампочка не светится вовсе, значит, на каком-то этапе была допущена ошибка и работу придется переделывать.

Теперь вы знаете, как правильно сделать заземление в частном доме своими руками, и при этом обеспечить безопасность себе и своим близким. Если действовать согласно выбранной схеме, то никаких проблем возникнуть не должно, и в результате вы получите надежную защиту своего дома от неисправностей, связанных с электричеством.

Источник: http://remoo.ru

Трехфазное питание или волшебство пропавшего Нейтрала

Электричество может показаться одновременно простым и запутанным. Никогда не помешает освежить в памяти такие вещи, как разница между вольтами, амперами и ваттами. Или краткий обзор того, где система постоянного тока может иметь наибольший смысл. Одной из особенно сложных концепций для освоения является идея трехфазного питания, особенно в конфигурации «треугольник».

Сантехники и автолюбители: радуйтесь! В этом посте мы представим сантехнику (или автомеханику) версию трехфазной системы питания.

Как работают трехфазные энергосистемы

Представьте себе систему водоснабжения переменного тока, которая подает чередующиеся импульсы давления воды и вакуума в системе с замкнутым контуром, используя две трубы (аналогично тому, как течет энергия переменного тока). Вода поступает в ресивер (какой-то гидравлический двигатель) по одной трубе (назовем ее А), затем обратно к источнику по другой трубе (назовем ее Н). Каждые несколько секунд направление потока воды меняется на противоположное. Вы можете представить себе две трубы, идущие к двум концам цилиндра, толкающие и тянущие поршень в одноцилиндровом двигателе, преобразующие импульсы воды в полезную работу.

Система водоснабжения переменного тока

Теперь представьте, что вы хотите произвести в три раза больше энергии. Вам потребуется три таких системы (A, B и C, всего шесть труб, A-N1, B-N2 и C-N3).

Вы можете запускать три пары синхронно (вода течет с одинаковой скоростью и направлением в любой момент времени во всех трубах A/B/C и во всех трубах N1/N2/N3) или вы можете запускать их не синхронно ( например, A течет на полной скорости в одном направлении, B собирается дать задний ход и C течет на полной скорости в обратном направлении). Обратите внимание, что если все системы имеют одинаковые потоки (за исключением разного времени), когда N1 течет в одном направлении, N2 и N3 текут в противоположном направлении. Более того, если вы сдвинете их синхронно ровно на ⅓ цикла каждую, поток в N-трубках будет фактически нейтрализован, и вам вообще не понадобятся N-трубки (или, может быть, вместо этого вы используете только одну общую N-трубку). из трех, чтобы позаботиться о любых дисбалансах в потоке через A-трубы, которые не компенсируются полностью).


Одна N-труба

N-трубка вообще отсутствует

Та же идея работает для трех электрических цепей. Вот почему трехфазное питание так популярно и используется для таких вещей, как центры обработки данных и другие энергоемкие операции. Это позволяет передавать то же количество энергии с меньшим количеством проводов, в некоторых случаях на 50% меньше (используя 3 провода вместо 6). Чтобы он работал, вам нужны три синхронизированных источника питания (три «фазы», ​​обычно называемые X, Y и Z), сдвинутые на ⅓ цикла. Обычная труба «B» в этом расположении является «нейтральной».

Если вы используете только «трубы А», это называется соединением «треугольник» (треугольник). В этой конфигурации вы полностью пропускаете «трубу Б» — «нейтраль» волшебным образом исчезает! В трехфазном соединении треугольником вы используете 3 силовых проводника (обычно обозначенных X, Y и Z). У вас также может быть 4-й заземляющий провод для безопасности. Это то, что электрики называют 3-полюсным 3-проводным соединением (3P3W, без заземления) или 3-полюсным 4-проводным соединением (3P4W, с заземлением).

Если вы используете три «трубы A» и общую «трубу B», это называется соединением Y («звезда») (три стороны плюс центр). В Y-соединении вы используете 4 силовых проводника (обозначенных X, Y, Z и N) и дополнительный 5-й заземляющий провод для безопасности. Так электрики называют 4-полюсное 4-проводное соединение (4P4W, без заземления) или 4-полюсное 5-проводное соединение (4P5W, с заземлением).


3-фазные системы питания: звезда (звезда) и треугольник

При 3-фазном питании у вас есть два способа подключения традиционной 2-проводной нагрузки, такой как лампочка или сервер. В системе Y вы можете подключить ее между любой фазой (X, Y или Z) и нейтралью (N). В системах Y и Delta вы также можете подключить его между любыми двумя фазами (X-Y, Y-Z или Z-X).

В трехфазной системе напряжение между любыми двумя фазами в 3 раза выше напряжения отдельной фазы в 1,73 раза (точнее, квадратный корень из 3). Если ваше напряжение X-N (а также Y-N и Z-N) составляет 120 В (распространено в США), напряжения X-Y (а также Y-Z и Z-X) (также известные как «перекрестные» напряжения) будут 120 В * 1,73 = 208 В. Напряжение 208 В (иногда его путают с европейским напряжением 220 В) происходит от перекрестного соединения фаз с трехфазной системой 120 В. Система 220 В с тремя фазами 220 В имеет перекрестное напряжение 220 * 1,73 = 380 В.

Быть умным с вашей мощностью

Packet Power предлагает системы мониторинга энергии для ответвленных и многоцепных цепей, которые поддерживают 3-фазное питание в конфигурациях «звезда» и «треугольник» и измеряют все ключевые параметры каждой отдельной фазы в цепи, а также общая мощность и энергопотребление.

Надлежащий мониторинг энергопотребления может помочь учреждениям определить, где они могут платить за электроэнергию, которая фактически не используется (концепция, называемая коэффициентом мощности). Очевидно, что это плохо для бизнеса. Если вы хотите поговорить о мониторинге энергопотребления и обеспечении максимальной отдачи от вашего оборудования, свяжитесь с нами.

Темы:

операции центра обработки данных,

Знай свою силу,

Мощность центра обработки данных,

Основы власти,

3-фазное питание

Шум источника питания в аудиосистеме

Проблема характерна для аудиосистем этого типа. Могу поспорить, что если вы посмотрите на спектр шума, вы увидите 60 Гц плюс многие гармонические частоты (120 Гц, 180 Гц, 240 Гц и т. д.). Тот факт, что это больше, чем просто 60 Гц или 50 Гц в некоторых странах, является показателем того, что это не просто контуры заземления.

Могу поспорить, что блок питания вашего ноутбука имеет только двухштырьковую вилку переменного тока — без третьей вилки с заземлением.

В этом типе источника питания выход электрически изолирован от входа переменного тока. Но он не полностью изолирован. Между изолирующим барьером протекает небольшой ток. Это называется «ток утечки». Это не большой ток, но это не должно быть.

Некоторые пользователи ноутбуков сообщают, что испытывают шок или покалывание в ногах при использовании ноутбука в шортах! Причина этого в том, что ток утечки проходит через винты в нижней части ноутбука в их ножки. Звучит опасно, но величина тока значительно ниже безопасного предела. Это более поразительно, чем что-либо еще. Если вы носите штаны, значит, вы утеплены.

Зарядные устройства для ноутбуков, которые имеют третий контакт на вилке переменного тока, не имеют этой проблемы, потому что этот третий штекер соединяет экран корпуса ноутбука с землей, заставляя этот ток утечки идти на землю, а не в вашу ногу. Конечно, утечки нет, если у вас разрядились батареи.

В вашем случае ток утечки идет не просто в ногу, а в радиоприемник. Решение этой проблемы — правильно заземлить ноутбук.

Вам придется немного поэкспериментировать, чтобы найти лучшее решение. Лучше всего использовать блок питания с трехконтактной вилкой переменного тока, но не всегда это возможно. Следующий вариант — найти что-то на своем ноутбуке, что можно заземлить. Сделайте переходник из этого третьего штыря на «что-то». Это что-то может быть сигнальной землей на выходном кабеле вашего источника питания. Это может быть винт на ноутбуке. Или экран на неиспользуемом разъеме ноутбука. Или заземление/экран на вашем аудиокабеле.

Сделайте переходник с третьим контактом, но пока оставьте другой конец открытым. Затем начните ковыряться в нем, чтобы увидеть, можно ли его подключить и где шум исчезнет. Как только вы нашли место или два, доработайте адаптер, чтобы им было легко пользоваться.

Два предупреждения при этом: Убедитесь, что все, что вы заземляете, действительно заземлено! На выходе блока питания убедитесь, что вы заземлили отрицательный или заземляющий проводник.
