Как подключить проходной выключатель (управление светом из двух и более точек)
Одной из наиболее частых задач перед «квартирным» электриком является установка одного или нескольких светильников. Обычно это не создает никакой проблемы, ведь подключение одного выключателя выполняется достаточно просто. Но часто нужно сделать так, чтобы лампочка включалась из нескольких мест, например, из двух, больше – реже. В этой статье мы рассмотрим схемы управления освещением с помощью нескольких выключателей.
Управление светом из двух мест
Такая задача часто встречается в частных домах на предусадебном участке, например, около входной двери и калитке, на входе во двор, а также в домах с несколькими этажами, чтобы было возможно включить свет с любого из этажей и безопасно спустится по лестнице.
Основная проблема заключается в том, что, если установить на один светильник два обычных выключателя, то как бы вы их не подключили, либо они оба должны быть включены, либо оба выключены.
Поэтому не получится полноценно управлять освещением из нескольких мест по такой схеме.
Для того чтобы решить эту проблему используют схему с проходным выключателем. Такой прибор правильнее назвать переключателем. Давайте рассмотрим схему и особенности проходного выключателя.
Здесь мы видим, что выключатель по внутренней схеме отличается от обычного. Если на стандартном варианте контакт либо замкнут, либо нет, то здесь подвижный контакт замыкает либо на одну линию, либо на другую, поэтому я и назвал его переключателем.
Если вы еще не поняли, как эта схема работает – рассмотрим её состояния:
1. На обоих выключателях клавиша нажата в положение «ВВЕРХ» — лампочка горит, ток течет по «верхнему» проводу (если смотреть на приведенную схему).
2. Первый выключатель в положении «ВНИЗ», а второй «ВВЕРХ» (или наоборот) – ток по цепи не протекает, лампа не горит.
3. Оба выключателя в «нижнем» положении – ток протекает по «нижнему» проводу, и лампа горит.
Схема достаточно простая для сборки:
1.
К светильнику напрямую подсоединяем ноль из распредкоробки или другим способом, в зависимости от обстоятельств
2. К ближнему к источнику питания (допустим сеть 220В) выключателю протягивает трёхжильный кабель. Первую жилу соединяем с фазой и средним подвижным контактом выключателя. Ниже приведем клеммы выключателя и его схему повторно.
3. Две оставшиеся жилы соединяем с парой выходных неподвижных контактов и второго выключателя.
4. От среднего подвижного контакта второго выключателя берем исходящую фазу и подключаем к светильнику.
Проходной выключатель отличается от обычного тем, что имеет переключающий контакт, итого на нем расположено три клеммы для подключения вместо двух. Они также бывают одно, двух и трёхклавишными. Тогда эта схема просто дублируется в соответствии с количеством клавиш и групп ламп так как это изображено на рисунке ниже.
Интересно: Если у вас есть возможность подключить фазу с нулем к каждому из выключателей с минимальными затратами кабеля от разных распределительных коробок, можно – использовать альтернативную версию этой схемы.
Она отличается тем, что лампочка подключается к подвижному контакту, а фаза с нулем к неподвижным и, как бы, зеркальна.
Как монтировать
Для удобства монтажа нужно заблаговременно представить, как вы будете прокладывать кабели, что ближе к первому выключателю и что ближе ко второму – распредкоробка с приходящей фазой или светильник, а может быть и то и другое… Но в большинстве случаев нужно простой трёхжильный провод или кабель, в зависимости от условий эксплуатации и монтажа подойдут:
Или зарубежный аналог NYM аналогичных сечений.
Можете использовать жилы с этих проводов отдельно, а также купить одножильный провод марки ПВ, соответствующего класса гибкости, например, ПВ-1 – это жесткая монолитная версия. В таком случае снизится вероятность ошибки, особенно если выбрать разноцветные жилы. На картинке ниже изображен один из вариантов монтажа в более наглядном виде:
Управление из трёх и более мест
Если нужно чтобы светильник включался из трёх мест и больше – в бой идут перекрестные выключатели, их иногда называют промежуточным.
Схема изображена ниже.
Новичков может напугать схема управления светом из трёх мест, но давайте в ней разбираться. Перекрестный выключатель – это такой же проходной выключатель только с одной клавиши одновременно переключается две группы контактов. Единственным отличием на видимой части будет то, что на перекрестном 4 клеммы для подключения проводов, а на проходном 3.
Зачем нужен перекрестный выключатель? Затем, что в схеме управления освещением из двух мест проходные выключатели связаны двумя проводами, и за счёт этого происходит избирательное подключение нужной линии питания светильника. Здесь нужно эту пару проводов также переключить между собой, для этого используют перекрестный выключатель.
Логика работы схемы несложна, давайте разберемся только для краткости обозначим выключатели как A, B и C, слева направо согласно схеме.
1. Все три выключателя в «верхнем» положении – ток течет по красной линии, и лампа горит.
2. Выключатель «A» в положении «вниз», остальные «вверх».
Тогда фаза подана на голубую линию, а лампа подключена к красной – ток не течет. Если переключить выключатель «B» – «вниз», то лампа загорится, т.к. ток пойдет по красной линии на схеме, то же самое произойдет если переключить «С», только ток пойдет по голубой линии на схеме.
Остальные положения по аналогии.
Собирать схему включения из трёх мест достаточно просто. Подключаем фазу на средний контакт одного из крайних проходных выключателей, а от второго проходного с его среднего контакта прокладывает провод на светильник.
С первого проходного в любой последовательности и на любые клеммы подключаем к перекрестному, и, с его второй пары клемм, две жилы на другой проходной. Такое соединение изображен нагляднее на рисунке ниже.
Дальнейшее увеличения числа выключателей для управления одним светильником происходит просто по принципу добавления в разрыв перекрестных выключателей. Ниже изображена схема управления светом с 4 мест.
Такая же схема, но уже для управления с 5 мест:
Заключение
Вышеперечисленные схемы управления светом из нескольких мест достаточно просты, но у них есть один недостаток – легко запутаться в проводах, а также большой их расход.
Это может быть экономически нецелесообразно с учетом штробы или стоимость прокладки линии наружным способом, возможно легче установить несколько светильников на вашем маршруте. Однако, есть и более простой способ – импульсные реле для управления освещением, мы их подробно рассматривали в этой статье: Импульсные реле и их использование
Источник: http://electrik.info/main/electrodom/1446-upravlenie-osvescheniem-s-dvuh-treh-i-bolee-mest.html
Как подключить проходной выключатель: разбор схем + пошаговая инструкция по подключению
Проходной выключатель – само наименование этого вида электрических устройств уже показывает истинное их предназначение. Приборы относятся к семейству стандартных бытовых выключателей, привычных для всех владельцев жилой недвижимости.
Конструкция устройств внешне напоминает традиционное исполнение. Разница лишь в том, как подключить проходной выключатель, схема контактной группы которого несколько иная.
Давайте вместе разберемся каких правил следует придерживаться подключая проходной выключатель, а от каких действий стоит отказаться.
Как выглядит и работатет проходной выключатель
Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.
Как выглядит проходной одноклавишный выключатель
Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.
Разница — в количестве контактов
Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:
- вход соединен с выходом 1;
- вход соединен с выходом 2.
Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.
Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард), Legrand (Легранд), Viko (Вико). На китайских экземплярах они часто отсутствуют.
Так выглядит перекидной выключатель с тыла
Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.
Может станет понятнее, если посмотрите видео о том, как найти вход (общий контакт) для проходного выключателя.
Схема подключения проходного выключателя с двух мест
Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре.
Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

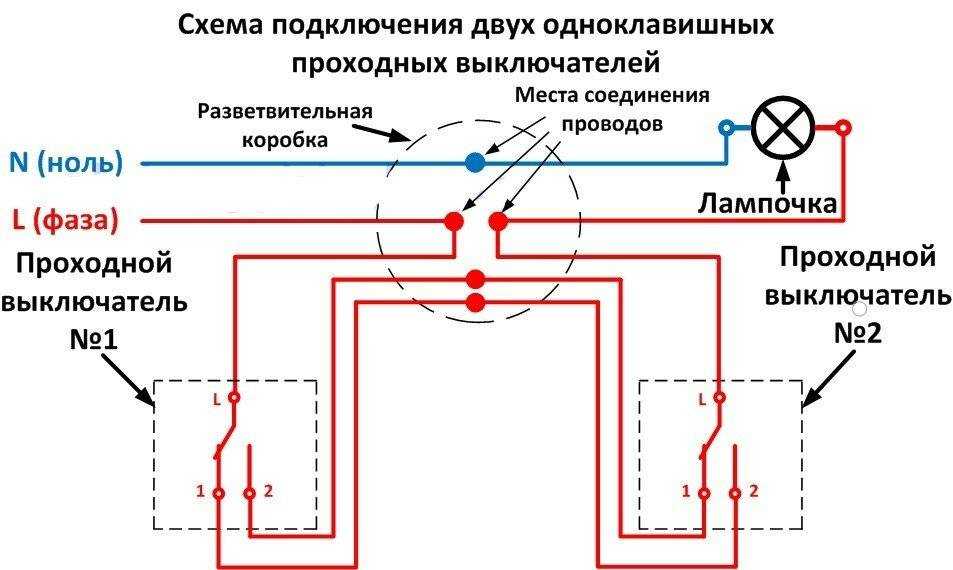

Электрическая схема включения проходного выключателя с 2 мест
Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.
Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.
Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.
Расключение проводов на проходном выключателе
Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.
Как разводятся провода по помещению
Как все соединить в клеммной коробке рассказано в видео.
Схема на 3 точки
Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.
Электрическая схема управления лампой с трех точек
Как собрать такую схему? Вот порядок действий:
- Ноль (и заземление, если есть) заводится сразу на лампу.
- Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
- Вход второго подается на свободный провод лампы.
- Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
- Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.
Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.
Куда подключать провода
А вот примерно так разводить по помещению.
Проводка при управлении лампой из трех мест
Если вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.
Схема подключения проходных выключателей на 5 точек
Уберете один «перекрестник», получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.
Чтобы окончательно уложить все в голове, посмотрите еще это видео.
Двухклавишный проходной выключатель: схема подключения
Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов.
При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.
Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).
Принцип подключения двухклавишных проходных выключателей
Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.
Как организовать управление двумя лампами из четырех мест
Если вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая.
Только проводов много…
Источник: http://kak-sdelano.ru/elektrica/kak-podklyuchit-proxodnoj-vyiklyuchatel
Как подключить проходной выключатель (управление светом из двух и более точек)
Как выглядит и работатет проходной выключатель
Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.
Как выглядит проходной одноклавишный выключатель. Видите, есть двойные стрелочки
Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.
Разница — в количестве контактов
Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:
- вход соединен с выходом 1;
- вход соединен с выходом 2.
Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.
Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард), Legrand (Легранд), Viko (Вико). На китайских экземплярах они часто отсутствуют.
Так выглядит перекидной выключатель с тыла
Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.
Может станет понятнее, если посмотрите видео о том, как найти вход (общий контакт) для проходного выключателя.
Как подключить варочную панель написано тут, а про установку и включение водонагревателя — в этой статье.
Схема подключения проходного выключателя с двух мест
Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).
Электрическая схема включения проходного выключателя с 2 мест
Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.
Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем.
Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.
Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.
Расключение проводов на проходном выключателе
Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.
Как разводятся провода по помещению
Как все соединить в клеммной коробке рассказано в видео.
Схема на 3 точки
Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.
Электрическая схема управления лампой с трех точек
Как собрать такую схему? Вот порядок действий:
- Ноль (и заземление, если есть) заводится сразу на лампу.
- Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
- Вход второго подается на свободный провод лампы.
- Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
- Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.
Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.
Куда подключать провода
А вот примерно так разводить по помещению.
Проводка при управлении лампой из трех мест
Если вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.
Схема подключения проходных выключателей на 5 точек
Уберете один «перекрестник», получите схему управления из четырех точек.
Добавите еще — будет уже схема на 6 мест управления.
Чтобы окончательно уложить все в голове, посмотрите еще это видео.
Двухклавишный проходной выключатель: схема подключения
Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.
Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).
Принцип подключения двухклавишных проходных выключателей

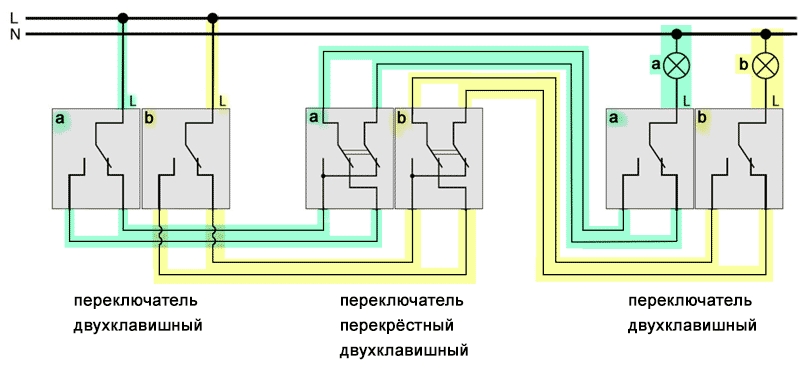

Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет.
В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.
Как организовать управление двумя лампами из четырех мест
Если вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Только проводов много…
Источник: http://stroychik.ru/elektrika/kak-podklyuchit-prohodnoj-vyklyuchatel
