Мигающий светодиод зачастую применяется в создании сигнальных цепей. В специализированных магазинах электротехники есть модели, которые при подключении к питанию, начинают мигать с определенной частотой. Для таких светодиодов не нужны дополнительные элементы. Они имеют внутри небольшую интегральную микросхему, которая выполняет управляющие функции, то есть отвечает за мигание. Не обязательно приобретать такие светодиоды, заставить чтобы они мигали, можно самостоятельно. Для этого необходимо знать некоторые рекомендации и как правильно составлять схемы.

Как заставить светодиод мигать будет рассказано в данной статье. Также по данной теме содержатся несколько видеороликов и дополнительный материал, который поможет детальнее разобраться в технических особенностях мигающих светодиодов.

Мигающий светодиод

Как сделать мигающий светодиод

На уроках физики в некоторых школах проходят тему о создании светодиодов, изучают их виды, принципы работы и пробуют самостоятельно создать прибор в лабораторных условиях. В современном мире люди очень часто сталкиваются со светодиодами в повседневной жизни, самым простым примером являются LED-лампочки. Так что же это такое и как сделать светодиод, чтобы он мигал, читайте в нашей статье.

Светодиод – это довольно простой механизм, преобразующий электрический ток в световое излучение. Всего существует два типа:
– Индикаторные – разработаны для декоративного светового эффекта, являются украшениями, используются в разработке гирлянд, баннеров с освещением, в вывесках, электронных игрушках со светящимися элементами.
– Осветительные – используются для увеличения освещения в помещении, то есть это люстры и светильники с LED-цоколями.

Мигающий светодиод – это светодиод, в корпус которого уже включены резистор и ёмкость для задания режима работы.

Также бывают мигающие и моргающие светодиоды, их можно приобрести в специализированном магазине светодиодной продукции или же изготовить самостоятельно, у каждого хозяина найдутся необходимые элементы для их создания.

Материал в тему: все о тепловом реле.

Простой способ

При помощи этого метода получится создать конструкцию при напряжении от 3 до 12 вольт. Как сделать самому мигающий светодиод, рассказано ниже. Для сборки потребуются следующие компоненты:

  • Резистор 6.8 – 15 Ом (2 шт).
  • Резисторы с сопротивлением 470 – 680 Ом (2 шт).
  • Маломощные транзисторы со структурой «n-p-n» (2 шт).
  • Электроконденсаторы с ёмкостью 47 – 100 мкФ (2 шт).
  • Маломощный светодиод, цвет не имеет значение (1 шт).
  • Паяльник, припой и флюс.

Напомним, перед началом работы рекомендуется зачистить выводы всех радиодеталей, а после залудить их. Не забываем о полярности включения электролитических конденсаторов. Ниже приведена схема подключения всех вышеуказанных компонентов. Создав правильную конструкцию напряжение на R2 перестанет доходить до Т2, в это время открытым останется Т3 и R1, именно через них пройдёт ток и дойдёт до светодиода. За счёт того, что подача тока осуществляется циклично, светодиод будет мигающий.

Три красных светодиода.

Моргающий светодиод

Для создания данной модели понадобиться все вышеуказанные компоненты, а также одна обычная пальчиковая батарейка. Ниже предоставлена элементарная схема сборки. В данной системе подключения имеются несколько цепочек заряда конденсаторов – это R1C1R2 и R3C2R2. После того, как С1 и С2 имеют необходимый заряд они открываются, второй конденсатор соединён с батарейкой. Их суммарное напряжение проходит через Т2 и проникает в светодиод, за счёт этого он начинает светиться, как только напряжение исчезает он тухнет, а С1 и С2 теряют энергию. Как только напряжение к ним возвращается, происходит новый круг подачи тока в светодиод, и он снова начинает светиться. Таким образом, за счёт батарейки и небольших познаний физики, можно в домашних условиях создать моргающий светодиод.

Создание мигающего светодиода.

Мигалка

Взглянув на эту схему, любой человек хоть не много понимающий в механике найдёт сразу две ошибки. Первая заключается в том, что эмиттер и коллектор подключены не правильно, а вот вторая это «висящая» база. Несмотря на две технические особенности светодиод будет работать. Точка соединения КТ315 служит динистором, за счёт того, что в нём накапливается много напряжения, он отдаёт её транзистору, а тот, в свою очередь, открывается. Затем ток направляется к светодиоду и происходит свечение. По мере отступления напряжения он угасает. Далее всё происходит циклично. В таблице приведены основные параметры серийно выпускаемых МСД, взятые из Интернет – файлов Datasheet.

Таблица основных параметров серийно выпускаемых мигающих светодиодов.

В данной статье указаны сразу несколько методов создания мигающих светодиодов. Благодаря этому, можно легко починить игрушку ребёнка, освещение в доме и новогоднюю гирлянду. Углубив свои познания в технике, создание светодиодов можно применить в других механизмах, например в разработке светового сигнала при открытии или не полном закрытии дверцы холодильника, если в подъезде темно, то подобная мигающая конструкция поможет гостям найти звонок или выключатель.

Продвинутые техники могут создать сигнальный поворотник для велосипеда, это поможет пешеходам узнать, в каком направлении будет двигаться транспортное средство. В общем, мест для применения моргающих светодиодов огромное количество. Для их применения нужны элементарные познания, необходимые материалы и умелые руки!

Принципиальная схема

Если же единственное место возможного питания – электросеть, то можно мигающий светодиод подключить по очень хорошо зарекомендовавшей себя схеме, показанной на рисунке. На резисторах R1-R3 падает избыточное напряжение. Резисторов три по 75 кОм, а не один на 220 кОм потому что желательно сделать линию длиннее, чтобы гарантировано избежать пробоя. Диод VD1 служит выпрямителем. Конденсатор С1 – накопительный. Теперь самое интересное, – в схеме есть стабилитрон VD1. В принципе, если бы светодиод HL1 был бы не мигающем надобности в этом стабилитроне не было бы, как и в резисторе R4.

[stextbox id=’info’]Но НИ – мигающий светодиод. Потому в те моменты времени когда он гаснет его сопротивление сильно возрастает и, соответственно, возрастает и падающее на нем напряжение. Если не будет стабилитрона VD1 прямое напряжение на НИ в момент его гашения достигнет 300V и может быть даже больше. Что приведет к выходу его из строя. Здесь же есть стабилитрон, который ограничит напряжение на светодиоде в те моменты, когда он будет погашен.[/stextbox]

Напряжение стабилизации стабилитрона совсем не обязательно должно быть12V. Стабилитрон может быть на любое напряжение, которое нормально выдерживает светодиод в погашенном состоянии. Но не ниже его прямого напряжения в горящем состоянии. То есть, где-то от ЗV до 30V. Практически любой стабилитрон на любое напряжение в этих пределах. Соответственно, конденсатор С1 должен быть на напряжение не ниже напряжения стабилитрона.

Резистор R4 нужен для того, чтобы ограничить ток разрядки конденсатора через светодиод в момент его зажигания. В принципе, можно обойтись и без него, но велика вероятность что светодиод долго не прослужит. Так что R4 здесь на всякий случай. Особенно актуален R4 при использовании стабилитрона на напряжение у верхнего предела (до 30V). Потому что чем выше это напряжение, тем будет больше бросок тока в момент зажигания светодиода.

Как сделать светодиодную мигалку своими руками

Существует множество схем, с помощью которых можно заставить мигать светодиод. Мигающие устройства можно изготовить как из отдельных радиодеталей, так и на основе различных микросхем. Сначала мы рассмотрим схему мигалки мультивибратора на двух транзисторах. Для ее сборки подойдут самые ходовые детали. Их можно приобрести в магазине радиодеталей или «добыть» из отживших свой срок телевизоров, радиоприемников и другой радиоаппаратуры. Также во многих интернет магазинах можно купить наборы деталей для сборки подобных схем led мигалок.

Схема мигалки мультивибратора, состоящая всего из девяти деталей. Для ее сборки потребуются:

  • два резистора по 6.8 – 15 кОм;
  • два резистора имеющие сопротивление 470 – 680 Ом;
  • два маломощных транзистора имеющие структуру n-p-n, например КТ315 Б;
  • два электролитических конденсатора емкостью 47 –100 мкФ
  • один маломощный светодиод любого цвета, например красный.

Не обязательно, чтобы парные детали, например резисторы R2 и R3, имели одинаковую величину. Небольшой разброс номиналов практически не сказывается на работе мультивибратора. Также данная схема мигалки на светодиодах не критична к напряжению питания. Она уверенно работает в диапазоне напряжений от 3 до 12 вольт.

Схема мигалки мультивибратора работает следующим образом. В момент подачи на схему питания, всегда один из транзисторов окажется открытым чуть больше чем другой. Причиной может служить, например, чуть больший коэффициент передачи тока. Пусть первоначально больше открылся транзистор Т2. Тогда через его базу и резистор R1 потечет ток заряда конденсатора С1. Транзистор Т2 будет находиться в открытом состоянии и через R4 будет протекать его ток коллектора. На плюсовой обкладке конденсатора С2, присоединенной к коллектору Т2, будет низкое напряжение и он заряжаться не будет. По мере заряда С1 базовый ток Т2 будет уменьшаться, а напряжение на коллекторе расти. В какой-то момент это напряжение станет таким, что потечет ток заряда конденсатора C2 и транзистор Т3 начнет открываться. С1 начнет разряжаться через транзистор Т3 и резистор R2. Падение напряжения на R2 надежно закроет Т2.

Принципиальная схема.

В это время через открытый транзистор Т3 и резистор R1 будет течь ток и светодиод LED1 будет светиться. В дальнейшем циклы заряда-разряда конденсаторов будут повторяться попеременно. Если посмотреть осциллограммы на коллекторах транзисторов, то они будут иметь вид прямоугольных импульсов. Когда ширина (длительность) прямоугольных импульсов равна расстоянию между ними, тогда говорят, что сигнал имеет форму меандра. Снимая осциллограммы с коллекторов обоих транзисторов одновременно, можно заметить, что они всегда находятся в противофазе. Длительность импульсов и время между их повторениями напрямую зависят от произведений R2C2 и R3C1. Меняя соотношение произведений можно изменять длительность и частоту вспышек светодиода.

Интересно почитать: фотореле в уличном освещении.

Для сборки схемы мигающего светодиода понадобятся паяльник, припой и флюс. В качестве флюса можно использовать канифоль или жидкий флюс для пайки, продающийся в магазинах. Перед сборкой конструкции необходимо тщательно зачистить и залудить выводы радиодеталей. Выводы транзисторов и светодиода нужно соединять в соответствии с их назначением. Также необходимо соблюдать полярность включения электролитических конденсаторов. Маркировка и назначение выводов транзисторов КТ315 показаны на фото.

[stextbox id=’info’]Проще всего определить катод светодиода, рассматривая прибор на просвет. Катодом является электрод с большей площадью. Минусовой вывод «электролита» обычно помечен белой полосой на корпусе прибора. В зависимости от задач, которые ставит перед собой радиолюбитель, схему мигалки можно собрать «навесу», соединяя выводы радиодеталей между собой с помощью отрезков тонкого провода. В этом случае может получиться конструкция наподобие той, что показана ниже на фото.[/stextbox]

Если нужно собрать мигалку для последующего применения, то монтаж можно выполнить на куске жесткого картона или изготовить печатную плату из текстолита.

Использование мигающих светодиодов.

Простая мигалка на светодиоде

Если внимательно присмотреться к этой светодиодной мигалке, то можно увидеть, что транзистор в схеме мигалки включен «неправильно». Во-первых, неправильно подключены эмиттер и коллектор. Во-вторых, база «висит в воздухе». Однако схема светодиодной мигалки вполне рабочая. Дело в том, что в ней КТ315 работает как динистор. При достижении на нем порогового значения обратного напряжения происходит пробой полупроводниковых структур и транзистор открывается.

Нарастание напряжения на транзисторе происходит по мере зарядки конденсатора. После открывания транзистора конденсатор разряжается на светодиод. Так как в схеме мигалки на светодиодах используется нестандартное включение транзистора, она может потребовать подбора резистора или конденсатора при наладке. После того, как сделаете своими руками простую мигалку, можете переходить к более сложным мигающим устройствам, например к созданию цветомузыки на светодиодах.

Мигающий светодиод на одной батарейке

Большинство светодиодов работают при напряжениях свыше 1. 5 вольт. Поэтому их нельзя простым способом зажечь от одной пальчиковой батарейки. Однако существуют схемы мигалок на светодиодах позволяющие преодолеть эту трудность. Одна из таких показана ниже. В схеме мигалки на светодиодах имеется две цепочки заряда конденсаторов: R1C1R2 и R3C2R2. Время заряда конденсатора С1 гораздо больше времени заряда конденсатора С2. После заряда С1 открываются оба транзистора и конденсатор С2 оказывается последовательно соединен с батарейкой. Через транзистор Т2 суммарное напряжение батареи и конденсатора прикладывается к светодиоду. Светодиод загорается. После разряда конденсаторов С1 и С2 транзисторы закрываются и начинается новый цикл зарядки конденсаторов. Такая схема мигалки на светодиодах называется схемой с вольтодобавкой.

Заключение

Мы рассмотрели несколько схем мигалок на светодиодах. Собирая эти и другие устройства можно не только научиться паять и читать электронные схемы. На выходе можно получить вполне работоспособные приборы полезные в быту. Дело ограничивается только фантазией создателя. Проявив смекалку, из светодиодной мигалки можно, например, сделать сигнализатор открытой дверцы холодильника или указатель поворотов велосипеда. Заставить мигать глазки мягкой игрушки. Более подробно о мигающих светодиодах содержится в статье Учебное пособие по светодиодам. Если у вас остались вопросы, можно задать их в комментариях на сайте.

Также в нашей группе ВК можно задавать вопросы и получать на них подробные ответы от профессионалов. Чтобы подписаться на группу, вам необходимо будет перейти по следующей ссылке: https://vк.coм/еlеctroinfonеt. В завершение статьи хочу выразить благодарность источникам, откуда мы черпали информацию:

www.ledno.rul

www.vashtehnik.ru

www.ledflux.ru

www.radiostorage.net

Предыдущая

ПрактикаСобираем повышающий трансформатор собственными руками

Следующая

ПрактикаСпособы проверки транзисторов на работоспособность

Как сделать чтобы мигал светодиод

На уроках физики в некоторых школах проходят тему о создании светодиодов, изучают их виды, принципы работы и пробуют самостоятельно создать прибор в лабораторных условиях. В современном мире люди очень часто сталкиваются со светодиодами в повседневной жизни, самым простым примером являются LED-лампочки. Так что же это такое и как сделать светодиод, чтобы он мигал, читайте в нашей статье.

Светодиод – это довольно простой механизм, преобразующий электрический ток в световое излучение. Всего существует два типа:
— Индикаторные – разработаны для декоративного светового эффекта, являются украшениями, используются в разработке гирлянд, баннеров с освещением, в вывесках, электронных игрушках со светящимися элементами.
— Осветительные – используются для увеличения освещения в помещении, то есть это люстры и светильники с LED-цоколями.

Также бывают мигающие и моргающие светодиоды, их можно приобрести в специализированном магазине светодиодной продукции или же изготовить самостоятельно, у каждого хозяина найдутся необходимые элементы для их создания.

Самый простой способ создания мигающего светодиода

При помощи этого метода получится создать конструкцию при напряжении от 3 до 12 вольт. Как сделать самому мигающий светодиод, рассказано ниже. Для сборки потребуются следующие компоненты:
— Резистор 6.8 – 15 Ом (2 шт).
— Резисторы с сопротивлением 470 – 680 Ом (2 шт).
— Маломощные транзисторы со структурой «n-p-n» (2 шт).
— Электроконденсаторы с ёмкостью 47 – 100 мкФ (2 шт).
— Маломощный светодиод, цвет не имеет значение (1 шт).
— Паяльник, припой и флюс.

Напомним, перед началом работы рекомендуется зачистить выводы всех радиодеталей, а после залудить их. Не забываем о полярности включения электролитических конденсаторов. Ниже приведена схема подключения всех вышеуказанных компонентов. Создав правильную конструкцию напряжение на R2 перестанет доходить до Т2, в это время открытым останется Т3 и R1, именно через них пройдёт ток и дойдёт до светодиода. За счёт того, что подача тока осуществляется циклично, светодиод будет мигающий.

Метод создания моргающего светодиода на 5 вольт

Для создания данной модели понадобиться все вышеуказанные компоненты, а также одна обычная пальчиковая батарейка. Ниже предоставлена элементарная схема сборки.

В данной системе подключения имеются несколько цепочек заряда конденсаторов – это R1C1R2 и R3C2R2. После того, как С1 и С2 имеют необходимый заряд они открываются, второй конденсатор соединён с батарейкой. Их суммарное напряжение проходит через Т2 и проникает в светодиод, за счёт этого он начинает светиться, как только напряжение исчезает он тухнет, а С1 и С2 теряют энергию. Как только напряжение к ним возвращается, происходит новый круг подачи тока в светодиод, и он снова начинает светиться. Таким образом, за счёт батарейки и небольших познаний физики, можно в домашних условиях создать моргающий светодиод.

Мигалка на светодиоде

Взглянув на эту схему, любой человек хоть не много понимающий в механике найдёт сразу две ошибки. Первая заключается в том, что эмиттер и коллектор подключены не правильно, а вот вторая это «висящая» база. Несмотря на две технические особенности светодиод будет работать. Точка соединения КТ315 служит динистором, за счёт того, что в нём накапливается много напряжения, он отдаёт её транзистору, а тот, в свою очередь, открывается. Затем ток направляется к светодиоду и происходит свечение. По мере отступления напряжения он угасает. Далее всё происходит циклично.

В данной статье указаны сразу несколько методов создания мигающих светодиодов. Благодаря этому, можно легко починить игрушку ребёнка, освещение в доме и новогоднюю гирлянду. Углубив свои познания в технике, создание светодиодов можно применить в других механизмах, например в разработке светового сигнала при открытии или не полном закрытии дверцы холодильника, если в подъезде темно, то подобная мигающая конструкция поможет гостям найти звонок или выключатель.

Продвинутые техники могут создать сигнальный поворотник для велосипеда, это поможет пешеходам узнать, в каком направлении будет двигаться транспортное средство. В общем, мест для применения моргающих светодиодов огромное количество. Для их применения нужны элементарные познания, необходимые материалы и умелые руки!

Как превратить мигающий светодиод в постоянно светящийся

спросил

Изменено
5 лет, 2 месяца назад

Просмотрено
1к раз

\$\начало группы\$

Итак, у меня есть одна схема обнаружения со светодиодом, который непрерывно мигает при обнаружении чего-либо (интервал 1-2 секунды). Это немного нервирует, когда вы едете, особенно ночью.

У меня нет возможности просмотреть или изменить код, поэтому было бы неплохо, если бы я мог «хакнуть» этот светодиод, чтобы он светился постоянно….можно ли как-то сделать это с некоторыми активными компонентами?

Tnx заранее


У меня нет никаких схем этой штуки.
Это сенсорное устройство, которое определяет, когда автомобиль находится в вашей «мертвой зоне». Так он медленно мигает, когда что-то входит в зону, и быстро, если включить поворотник…. так это в основном проблема для кепки, пока он смягчит все импульсы? Правильно?

Светодиод упакован в корпус, из которого выходят только два провода, поэтому мне нужно посмотреть позже на печатную плату, чтобы понять, регулируется ли он с GND или Vcc

И это определенно светодиод, управляемый микроконтроллером.

\$\конечная группа\$

4

\$\начало группы\$

В принципе, это работа для перезапускаемой моностабильки (CD4047 или 74HC123).

Чтобы избежать проблем с уровнем напряжения при измерении напряжения светодиода, вы можете использовать фотоэлемент для определения вспышек; затем он управляет моностабильным с его периодом, несколько превышающим период вспышки, и это управляет другим светодиодом, который остается включенным, пока продолжаются вспышки.

\$\конечная группа\$

\$\начало группы\$

АЛЬТЕРНАТИВНОЕ РЕШЕНИЕ

Это немного нервирует, когда едешь, особенно ночью.

Несомненно, в этом весь смысл светодиода, чтобы он был достаточно раздражающим, чтобы вы заметили его ДО того, как перестроитесь в другой ряд. Заставив его остаться, вы можете даже не заметить его, пока не станет слишком поздно.

Мне кажется, что проблема здесь не в мерцании, а в том, что ночью слишком ярко. Таким образом, я бы рекомендовал вам не возиться с функциональностью, а вместо этого включить резистор или добавить потенциометр, который позволяет вам регулировать яркость ночью.

Если у вас есть возможность, вы также можете подключить некоторую схему, которая регулирует яркость в зависимости от окружающего освещения или привязывается к существующим уровням освещения приборной панели.

\$\конечная группа\$

2

\$\начало группы\$

Предполагая, что где-то у вас есть доступ к постоянному напряжению, может работать что-то вроде этого:0063

Медленно выключается и, возможно, слишком сложно, но должно работать.

\$\конечная группа\$

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Мигать светодиодом только с конденсатором?

спросил

Изменено
6 лет, 6 месяцев назад

Просмотрено
102 тысячи раз

\$\начало группы\$

Можно ли мигать светодиодом, используя только конденсатор? (и, возможно, резистор).

Например, если я хочу, чтобы светодиод мигал раз в 2 секунды. Это возможно?

Я знаю, что это можно сделать с помощью 555, а также конденсатора и транзистора.

  • светодиод
  • конденсатор
  • мигающий

\$\конечная группа\$

3

\$\начало группы\$

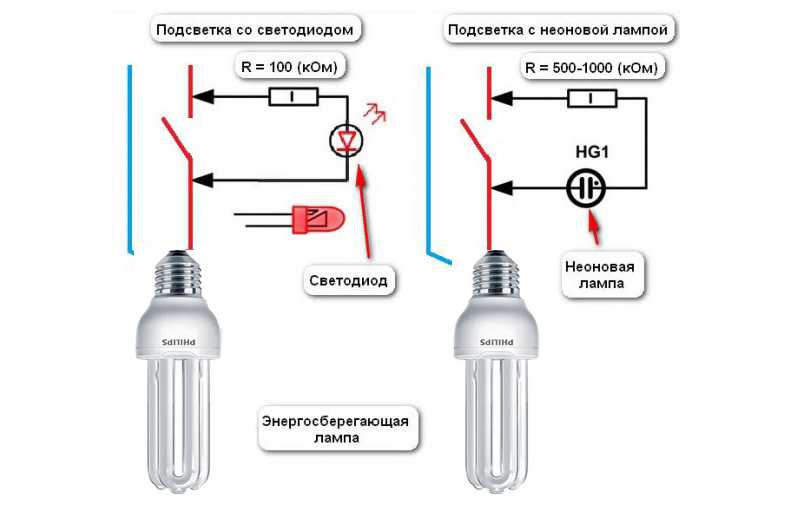

Мигание светодиода невозможно сделать только с помощью пассивных элементов. Интересно, ты может выполнить периодическое мигание лампочки с помощью резистора и конденсатора, если ваша лампочка неоновая газоразрядная. Причина, по которой неоновая лампа будет работать, а светодиод — нет, связана с их поведением по отношению тока к напряжению.

В случае со светодиодом, независимо от напряжения на нем, будет протекать некоторый ток. Это эффективно предотвращает зарядку крышки, поскольку устанавливается рабочая точка, определяемая светодиодом и резистором. Вы просто получите постоянное свечение некоторой интенсивности.

Но с неоновой лампой ток не проходит до тех пор, пока напряжение не превысит некоторый порог, который является напряжением пробоя неона. Это позволяет конденсатору заряжаться, пока лампочка остается темной. При достижении напряжения пробоя газ ионизируется, и энергия, запасенная в конденсаторе, сбрасывается через него, вызывая короткую яркую вспышку.

В основном вам нужно какое-то устройство в цепи, которое работает как активное устройство. Чтобы мигать светодиодом, вам нужна пара транзисторов (например, в конфигурации с мультивибратором) или, возможно, один SCR (смещенный, чтобы иметь достаточно низкое напряжение пробоя). В случае с неоновой лампой сама лампа является активным устройством, имеющим четкие характеристики проводимости и отсечки.

\$\конечная группа\$

3

\$\начало группы\$

Если вы посетите здесь есть инструкции, как это сделать с 555, или здесь с конденсаторами и транзисторами:

\$\конечная группа\$

3

\$\начало группы\$

Полностью ортогональный подход, но вы можете использовать тонкую (читай: высокоомную) биметаллическую полоску или даже достаточно тонкую «мускульную проволоку», чтобы мигать светодиодом, вероятно, с временной шкалой в секунду или две.

Этот провод или полоска нагревается под действием тока и деформируется, разрывая цепь. Он остывает, снова замыкая цепь. Это стандартная схема «мигающего рождественского огонька», и она отлично работает и со светодиодами.

Это довольно легко сделать с сильноточным светодиодом (вы не сказали, какой тип вы используете!), но если это слаботочный светодиод, вам, вероятно, понадобится умеренно высокое напряжение (возможно, 12 В). и соответствующее сопротивление для правильного управления светодиодом при правильном нагреве провода.

\$\конечная группа\$

\$\начало группы\$

Вы можете сделать это с помощью высокого напряжения, источника питания с ограничением по току и искрового промежутка, похожего на конденсатор. 😀

\$\конечная группа\$

\$\начало группы\$

Думаю, вам нужен нестабильный мультивибратор. В его основе всего два конденсатора и два транзистора с парой резисторов. в википедии есть информативная запись об этом: http://en.wikipedia.org/wiki/Multivibrator

\$\конечная группа\$

1

\$\начало группы\$

Диаки, туннельные диоды и газоразрядные трубки, такие как
неоновые, работают, так как у них есть хотя бы одно отрицательное сопротивление
область, край. В общем, реактивное сопротивление параллельно с отрицательным
сопротивление будет колебаться. Генераторы релаксации, выпускаемые
четырехслойными полупроводниковыми приборами, UJT, SCR, SCS, обеспечивают
отрицательное сопротивление эксплуатации, что приводит к
и точки переключения разные. Техники называют это
гистерезис, неоны демонстрируют гистерезис напряжения, туннельные диоды
гистерезис тока, диаки оба и т.д. Триаки имеют неравный
триггерные точки «ворота-к-M1» и «ворота-к-M2», что вызывает их
асимметричное переключение с избыточной генерацией гармоник. С использованием
диак последовательно с затвором почти полностью исправляет это, но
только потому, что он добавляет последовательное отрицательное сопротивление к отклонению
асимметричные положительные сопротивления G-M1 против G-M2 перед
точка невозврата, с отрицательным сопротивлением, добавляющим
двойной регенеративный эффект, ускоряющий симистор. Если
сделана очень тщательная конструкция, тогда можно колебать симистор
с использованием источника переменного тока и сети RC…

Гистерезис также лежит в основе триггера Шмитта, который
многие интересные цифровые схемы используют. КМОП 4093 это
любимый чип для создания различных микросхем…

Конечно, вы всегда можете использовать светодиод с мигающим чипом
встроенный, как RS 585-387, 5 мм красный по 80 центов за штуку…

\$\конечная группа\$

\$\начало группы\$

Для разряда конденсатора в светодиод, когда он заряжен до определенного уровня, требуется какая-то триггерная схема. С резистором этого не добиться.

\$\конечная группа\$

\$\начало группы\$

Я не пробовал это, но я просто подумал об этом, читая отличный ответ JustJeff. Что, если вы взяли стабилитрон (с обратным смещением) последовательно со светодиодом, эту пару параллельно с цоколем и резистор от узла (светодиод + стабилитрон)-колпачок к + V? Достаточно ли мал обратный ток утечки стабилитрона, чтобы это работало?

Неважно… Я идиот. Резистор к +V будет выше напряжения пробоя стабилитрона, и поэтому схема не будет работать. Редактирование с этим вместо удаления сообщения для потомков. 🙂

\$\конечная группа\$

2

\$\начало группы\$

Просто крышка и светодиод не годятся, но вы можете использовать диак (аналог двух встречно-параллельных Z-диодов примерно на 30 В) с последовательным резистором и светодиодом.
