Преобразователи напряжения. Блок питания и драйвер, стабилизация напряжения и тока.

Содержание

Итак, мы знаем, чем отличаются постоянное и переменное напряжение и ток, а также знаем, где они встречаются. То есть домой к нам приходит 220В переменного напряжения. Но что если нам нужно 12В постоянного напряжения для питания какого-либо прибора? А ведь существует масса бытовых приборов, рассчитанных на постоянное напряжение. Ноутбуку нужно 19В, мобильному телефону 5В, а материнской плате компьютера вообще нужно сразу несколько постоянных напряжений питания. Для того, чтобы получить постоянное напряжение из переменного существуют преобразователи напряжения.

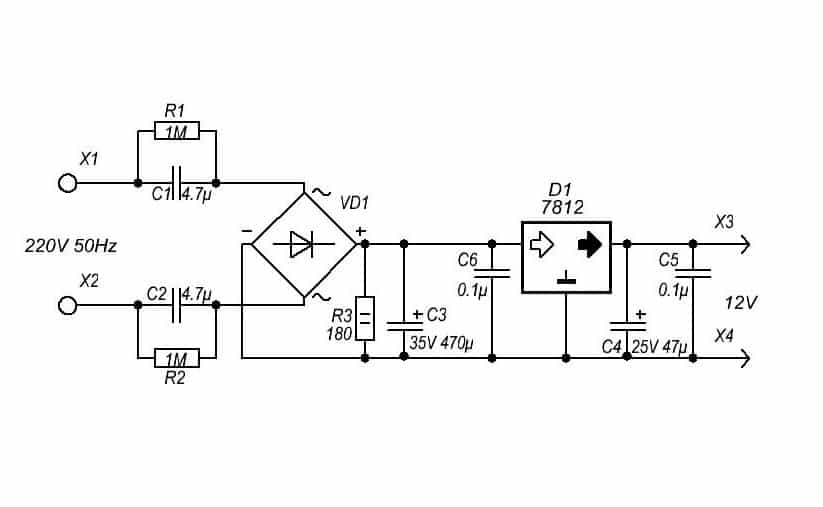

Рисунок 1 — Выпрямитель.

Начнем с самого простого, если нам просто нужно сделать из переменного напряжения постоянное, без понижения. Для этого можно использовать диод (радиодеталь, пропускающая ток только в одном направлении, синий график), или диодный мост (пропускает прямой ток и «разворачивает» обратный, красный график). Как мы видим, напряжение все равно меняется, но теперь оно всегда остается положительным, а значит, будет иметь полярность и называться постоянным.

Рисунок 2 — Графики поведения напряжения.

Выпрямитель на одном диодном мосту встречается, например, в светодиодных елочных гирляндах или вилках для ленты 220В.

Рисунок 3 — Встроеный в шнур диодный мост.

Диодный мост – это простой, компактный и легкий преобразователь, но при этом имеющийбольшие пульсации (мерцание), а также высокое и единственно возможное напряжение на выходе, равное входному, то есть все скачки в сети передаются к нагрузке.

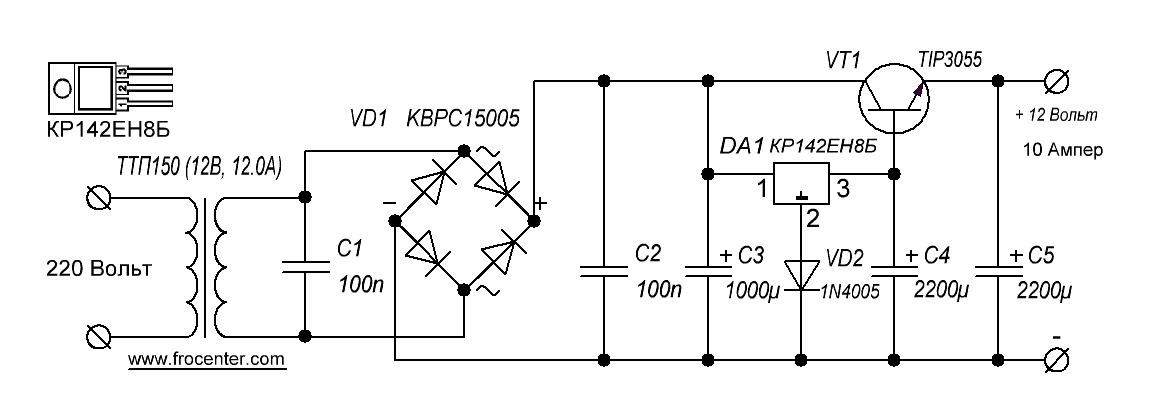

В большинстве же случаев, 220В – это много для бытовых приборов и мобильных устройств. И вот тут нам на помощь приходят блоки питания. Самым простейшим блоком питания будет трансформатор, который понизит переменные 220В, например, до 12В (по-прежнему, переменных), которые затем можно выпрямить при помощи диодного моста. Плюсы трансформатора в простоте конструкции и отсутствии высокочастотных помех. Минусы же в том, что напряжение будет понижаться при подключении нагрузки, плавать, если меняется сетевое напряжение. А трансформатор, рассчитанный на большой ток нагрузки, будет иметь огромные размеры, вес и стоимость.

Рисунок 4 — Трансформатор.

В последнее время очень популярными стали импульсные стабилизированные блоки питания, которые в своем составе имеют и выпрямитель, и схему понижения напряжения, и стабилизатор, и всевозможные механизмы защиты. Такие блоки питания легче и компактнее трансформаторных собратьев, имеют стабилизированное напряжение на выходе, независимо от сетевого напряжения и величины нагрузки.

Рисунок 5 — Блок питания.

Для некоторых приборов требуется стабилизировать не напряжение, а именно ток. Например, при питании светодиодов. Здесь нам помогут те же импульсные блоки питания, но уже со стабилизаторами тока. Их выходное напряжение может меняться, но ток в цепи всегда будет оставаться одинаковым. В светодиодной технике, блоки питания со стабилизированным выходным током называются драйверами.

Рисунок 6 — Драйвер.

Отдельно можно выделить такой класс преобразователей, как инверторы (повышающие преобразователи). Они нужны, чтобы, например, из 12В постоянного напряжения, сделать 220В переменного, для подключения кухонного тостера в вашем автомобиле.

Рисунок 7 — Инвертор.

Вопросы для самопроверки:

1. Можно ли подключить к бытовой сети ноутбук через диодный мост? Почему?
2. Назовите 5 преимуществ импульсного блока питания перед трансформатором.
3. Чем отличается блок питания и драйвер?
