Как разобрать патрон е14 пластиковый: Пластмассовые патроны для ламп с резьбой Эдисона

Как заменить электрический патрон в люстре

Сейчас распространены и популярны светодиоды, которые применяются и для бытового использования. Производителями осветительных приборов рекомендуется не пользоваться стандартными лампами накаливания 60-100 Вт, заменив их светодиодными лампами. Замета патрона в люстре может быть произведена своими руками.
Не стоит сомневаться в том, что, благодаря своим отличным техническим характеристикам, такое электрическое оборудование уже очень скоро будет применяться повсеместно.

Преимущества светодиодных ламп

И не удивительна популярность светодиодов, потому что у них имеются несомненные преимущества.

1. Благодаря применению диодного принципа, максимально эффективно расходуется электрическая энергия.
2. Высокое значение коэффициента полезного действия светодиодного освещения. Это значение в 10 раз превышает КПД обычной лампы накаливания.
3. Работают такие осветительные приборы довольно продолжительное время – до 100 тысяч часов.

Поэтому после установления светодиода вы на долгое время позабудете о том, что нужно тратить деньги и время на то, чтобы обслуживать или заменять осветительные приборы.

Преимущества и использование светодиодных ламп.

Однако, не всегда легко заменить обычные лампы накаливания на светодиодные, потому что современные светодиодные лампы имеют размеры, которые отличаются размерами с обычными лампами, используемыми в советское время. По этой причине необходимо заменить патрон в люстре.

Разновидности и маркировка патронов для люстры

Резьбовые электрические патроны маркируются с помощью буквы «Е». Также в маркировке указывается диаметр цоколя (миллиметров). Указание технических характеристик можно увидеть на всех корпусах изделий.

Принцип работы всех патронов одинаковый. Отличаются они только тем, что имеют различные габаритные размеры и разное конструктивное исполнение. На предприятиях производится три типа патронов, которые рассчитаны на 220 В в электрической сети, и имеют полное соответствие с государственным стандартом:

1. Е14. Применяют этот тип патронов для того, чтобы работала подсветка в СВЧ-печи, холодильнике или настольном светильники. Обычно максимальным током потребления для них является 2А (440 Вт).
2. Е27. Используется для многих светильников. Максимальный ток потребления – 4А (880 Вт).
3. Е40. Патроны этого типа используются в уличном освещении и рассчитаны на 16 А (3500 Вт).

Как устроен стандартный патрон

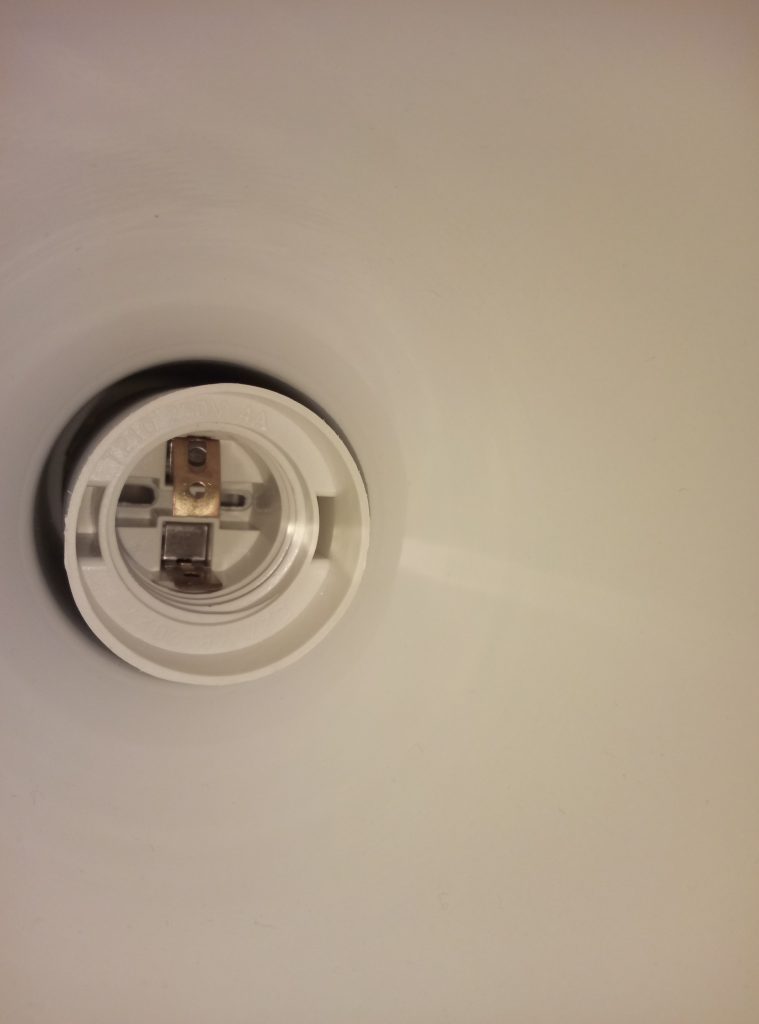

Обычный патрон состоит из нескольких основных элементов. В наружном цилиндрическом корпусе содержится гильза с резьбой Эдисона. Также патрон состоит из донышка и керамического вкладыша. К патрону подходят проводники, от которых происходит передача тона по латунным контактам в количестве двух штук на цоколь осветительной лампы.

Чтобы повысить безопасность эксплуатации лампы, необходимо правильно подключать фазу – к центральному контакту цоколя. При этом возможность того, что человек может прикоснуться рукой к фазе напряжения, минимальная.

Процесс замены патрона в люстре

Перед выполнением работ по замене патрона в люстре своими руками нужно обеспечить электробезопасность. Для этой цели в электрическом щите производят отключение автоматов, которые отвечают за питание электроэнергией люстры. После этого обесточенная люстра снимается, поскольку, если она будет подвешена к потолку, будет неудобно заменять патрон.

Вначале нужно подобраться к месту, в котором соединены провода. Это место располагается под потолком – его закрывает верхняя крышка люстры с помощью защитного колпака. Снимается изолента в месте, где соединены провода, и осторожно отсоединяется питающий провод от проводов, которыми оборудована люстра.

Рекомендации по замене электрического патрона в люстре.

Все эти работы производятся с особой осторожностью, поскольку если проводку выполняли в советские времена, то использовали для этого алюминиевый провод. Еще со школы всем нам известны характеристики алюминия – хрупкого металла, который легко сломать.

Если вы обнаружили соединение, выполненное скруткой, а провода – медный и алюминиевый, то, заменив патрон, постарайтесь в люстре произвести соединение этих проводов самозажимными клеммники марки wago.

Как правильно разобрать патрон

Некоторые начинающие или неопытные электрики думают, что сменить патрон в люстре легко и просто даже в том случае, если люстра висит, подвешенная к потолку. Но, как видно из практики, для того, чтобы условия работы были более комфортными, необходимо снять люстру, тогда работа будет более организованной, и вы сможете выполнить ее быстро.

Разбор и замена электрического патрона для люстры.

Итак, вы снимаете люстру и начинаете демонтаж патрона. Патрон разбирается, а его провод отсоединяется от керамической колодки. После этого, основание патрона необходимо отделить от люстры. Это выполняется различными методами, которые зависят от того, каким способом прикреплено основание. Разные конструкции имеют различные способы крепления.

Как самостоятельно разобрать электрический патрон.

Преимущества использования патрона Е14

Наиболее часто производится крепление электрического патрона к металлическим трубкам. Широкое распространение соединение этим способом получило потому, что благодаря ему значительно расширяется возможность использования дизайнерского решения. Такой патрон имеет возможность удерживать тяжелые конструкции.

Однако, вся нагрузка идет не на патрон, а на металлическую трубу. Часто на нее для придания большей устойчивости навинчивают дополнительно гайки. Это позволяет надежно прикреплять к патрону любой тяжелый плафон или украшать комнату разнообразными декоративными колпаками.

Необходимо пропустить к патрону провод через внутреннюю поверхность трубки. В случае довольно старой прежней электропроводки может появиться сомнение в том, что она еще надежна. Тогда необходимо заменить проводку. При этом нужно удалить старый провод из трубки, протянув через нее новый, состоящий из двух жил.

Как установить патрон для светодиодной лампы

Устанавливают электрический патрон, используя обратный порядок. Делать это нужно аккуратно, чтобы не повредить изоляцию. В противном случае вам будут беспокоить часто возникающие короткие замыкания.

Как подключить люстру с помощью клеммников wago

После замены патрона в люстре можно начинать непосредственное подключение ее к электрической сети. При соединении проводов не рекомендуется использование скрутки – лучше пользоваться соединительными клеммниками.

Этот способ соединения быстрой и удобный, не требуются никакие инструменты и дополнительные изолирующие материалы, и получите надежный контакт. Используются в различных лампах.

Как правильно вытаскивается цоколь из патрона

Не всегда можно без проблем достать отслужившую свой срок лампу накаливания из патрона. Иногда случается, что цоколь сидит в нем прочно, поэтому, после того, как вы открутите лампочку, в руках у вас остается стеклянная колба. Не достав цоколь, вы не сможете в дальнейшем пользоваться патроном, поэтому необходимо найти выход из создавшегося положения.

Как самостоятельно достать цоколь из электрического патрона.

Вначале необходимо обесточить люстру. После этого откручивается цилиндрическая часть корпуса патрон. При этом необходимо придерживать патрон снизу. Этим вы облегчите извлечение цоколя.

Если верхняя часть патрона так и не откручивается, попробуйте с помощью плоскогубцев вытащить цоколь. Ухватите цоколь за край и проверните его в патроне. Специалисты рекомендуют в таких случаях пользоваться обычной пластиковой бутылкой.

Над огнем нужно оплавить ее горлышко и поместить в цоколь, который застрял в патроне. Через небольшой промежуток времени, после застывания пластика цоколь без особых усилий выкручивается из патрона.

Патрон для лампочки: разновидности электроустановочного устройства

Вам предстоит заменить патрон для лампочки на новый, а вы не знаете, как это правильно сделать, чтобы не повредить важные провода и узлы? Для такой несложной работы не хочется вызывать электрика, услуги которого обойдутся совсем недешево, ведь верно? Или вам нужно выполнить модернизацию домашней электросети с заменой отдельных элементов?

Мы поможем разобраться с особенностями подключения различных патронов — в статье рассмотрены основные разновидности и маркировка фабричных электропатронов.

Также приведены инструкции по подключению патрона с резьбовыми клеммами и рассмотрены существующие варианты его крепления в осветительных установках. Подобраны наглядные фото с пошаговым процессом подключения и установки, и видеоролики, демонстрирующие замену патрона, правильное присоединение к нему проводов.

Содержание статьи:

• Назначение и особенности патрона
• Виды электропатронов по типу цоколя
  • №1 — популярные резьбовые варианты
  • №2 — многообразие штифтовых разновидностей
• Маркировка фабричных изделий
• Как правильно подключить патрон?
  • Способы крепления в осветительных приборах
  • Вариант подключения с резьбовыми клеммами
• Выводы и полезное видео по теме

Назначение и особенности патрона

Производственная или домашняя электросеть состоит не только из проводов и светильников, но и из множества электроустановок, которые служат для управления или связи отдельных частей контура.

Патрон осуществляет соединение цоколя лампы с электрокабелем и одновременно фиксирует ее в светильнике, люстре или просто удерживает в подвешенном состоянии.

Проблема быстрой замены ламп возникла сразу, как было изобретено электроосвещение, то есть в конце 19 века. Первые лампы имели цоколи, но способы их соединения с проводами были различными и не имели классификации.

В 1881 году Эдисоном запатентован первый цоколь резьбового типа и патрон к нему. Таким образом, наиболее востребованные виды цоколей и патронов остаются актуальными уже более 130 лет.

Конечно, первоначально были изобретены . Затем появились газорязрядные и светодиодные, для их установки требовались как уже привычные, так конструктивно иные разновидности патронов.

Одинаковые типоразмеры облегчают замену: вместо лампы накаливания в тот же самый патрон можно вкрутить более экономичную альтернативу – светодиодную с резьбовым цоколем или филаментную «грушу»

Для изготовления современных патронов используют различные материалы, среди которых можно обнаружить традиционные металл и керамику, а также термостойкие полимеры и даже силикон.

Последний вариант чаще всего применяют для создания дизайнерских композиций. Силиконовые изделия оснащены электрошнуром 1 м и окрашены во все цвета радуги.

Галерея изображений

Фото из

При покупке пластиковых изделий необходимо особенно внимательно соблюдать параметры рекомендуемой мощности ламп

Керамика считается одним из лучших материалов для патронов: не плавится и не деформируется, выдерживает высокую температуру нагрева

Китайские ретро патроны чаще всего изготовлены из стали, но покрыты напылением под латунь, хром, медь и пр. Существуют изделия и из цветных металлов, но они дороже

Как и пластик, силикон не выдерживает высоких температур, поэтому предназначен для применения, в основном, светодиодных ламп

Термостойкий пластик для маломощных ламп

Керамические изделия с металлическими вкладышами

Металлические патроны с напылением

Декоративные силиконовые изделия разного цвета

При покупке бра, люстры или другого светильника нужно внимательно относится к рекомендациям производителя: если установить слишком мощные лампы, патроны могут выйти из строя, а плафоны деформироваться.

Виды электропатронов по типу цоколя

Как уже было упомянуто выше, востребованными остаются две большие категории патронов – под резьбовой цоколь и под штырьки. Они часто являются универсальными, то есть подходят для .

Например, резьбовыми оснащают лампы накаливания и стилизованные под них .

Но некоторые изделия могут взаимодействовать только с каким-то одним вариантом. Рассмотрим подробнее их конструкционные особенности и технические характеристики, на которые нужно опираться при выборе.

№1 — популярные резьбовые варианты

Патроны с внутренней резьбой предназначены для ламп с резьбовым цоколем. Размеры принято обозначать одинаково: например, для лампы с цоколем Е14 необходим соответствующий патрон Е14, хотя возможен вариант с переходником с Е27 на Е14.

Цифры 14 и 27 обозначают диаметр, при этом 27 часто рассматривают как классический размер, а 14 называют миньоном.

На смену лампам накаливания пришли светодиодные: в магазинах можно столкнуться с большим ассортиментом LED-ламп для резьбовых патронов Е14 и Е27 разных производителей

Всего 8 типоразмеров цоколей, следовательно, столько же патронов под них: Е5, Е10, Е12, Е14,Е17, Е26, Е27, Е40.

Схема резьбового пластикового патрона. Жилы «фаза» и «ноль» заводятся в патрон через верхнее отверстие и фиксируются внутри корпуса винтами. Если есть «земля», то она подводится к металлическим деталям светильника

Наиболее популярными являются пластиковые изделия. Они имеют ограниченный срок службы и подчиняются требованиям, изложенным в ГОСТ 2746.1-88. Способ крепления патрона может отличаться и быть подвесным, с прямым или наклонным фланцем.

Первый используют для крепления к потолку или монтажной арматуре, а фланцевые – для установки на поверхности.

Популярный образец светильника с фланцевым патроном – настольная лампа-ночник. Тип фланца прямой, следовательно, вкрученная лампочка расположена строго вертикально

Таблица характеристик наиболее распространенных резьбовых патронов для подключения ламп к электрической сети, которые отличаются размером. Чем больше диаметр патрона, тем выше мощность и ток нагрузки.

Размер патрона	Максимальная мощность, Вт	Ток нагрузки, А	Назначение
E14	440	2	Патрон с внутренней резьбой ∅14 мм, который еще именуют «миньон». Применяем для ламп накаливания бытового типа с малой мощностью
E27	880	4	Патрон с внутренней резьбой ∅27 мм, который считается традиционным, но все чаще заменяется ∅14 мм. Применяется для различных видов ламп средней мощности
E40	3500	16	Патрон из керамики с внутренней резьбой ∅40 мм. Служит для подключения ламп большой мощности, необходимых для уличного или производственного освещения

Корпус производят из различных видов пластика, поэтому перед использованием лампы необходимо изучить маркировку – выяснить допустимую мощность осветительного устройства.

Если вкрутить лампочку повышенной мощности, то пластик расплавится или от регулярного нагревания постепенно разрушится.

№2 — многообразие штифтовых разновидностей

Требования и нормы, касающиеся штырьковых патронов, размещены в ГОСТ Р 60400-99. Они функционируют от сети 220 В. Буква G обозначает тип патрона (штырьковый), а следующая цифра – расстояние между двумя отверстиями под штырьки.

Если контактов не 2, а 4, то обозначается диагональное расстояние между противоположными отверстиями (пазами). Специальные виды маркированы дополнительными латинскими буквами или цифрами.

Патроны с маркировкой «G» применяют, в том числе, и для установки точечных светильников в подвесные конструкции. В натяжных потолках с этой целью монтируют закладные к бетонному основанию

Патроны под штырьки применяются для бытовых и производственных помещений, а также для светильников, которые устанавливают на улице – вдоль парковых дорожек, проезжей части, для освещения площадок или придомовой территории.

Размер патрона	Максимальная мощность, Вт	Ток нагрузки, А	Назначение
G4-G10	60	5	Разновидности от G4 до G10 включительно подходят для монтажа галогенных ламп малой мощности. Цифра после «G» — расстояние в миллиметрах между штырьками
G9	60	5	Лампы для патронов G9 имеют петлеобразный плоский цоколь, который вставляется в специальные пазы
GU10	50	5	Аналог патрона для цоколя G10. У ламп на концах штырьков есть утолщения, которые вставляют в отверстия, а затем закрепляют поворотным движением
G13	80	4	Патрон для линейных ламп различного назначения. Особенности – парное использование и поворотный механизм подключения
GX53	50	5	Аналог G10, но с увеличенным расстоянием между штырьками – 53 мм. Предназначен для монтажа в подвесные конструкции, поэтому имеет минимальную толщину.

Для установки U-образных и цилиндрических ламп используют патроны GX23, G24, 2G7. Они отличаются количеством контактов – 2 или 4, обладают током нагрузки 2 А. Рекомендуемая мощность ламп – до 75 Вт (для 2G7 – 50 Вт).

Схематичные изображения цоколей и патронов некоторых видов штырьковых и штифтовых ламп. Обычно при штырьковом соединении не используются переходники, как это возможно у резьбовых аналогов Е14-Е27

Таким образом, штырьковые патроны могут различаться по следующим характеристикам:

• материал корпуса;
• материал внутреннего вкладыша;
• вид крепления патрона к основанию и проводам;
• количество контактов;
• расстояние между контактами.

Все перечисленные параметры могут быть указаны при маркировке изделия.

Линейно-вытянутые  имеют немного иной тип крепления. Кроме того, что патроны парные (лампа вставляется с двух сторон), они рассчитаны на работу от сети 220 В и 380 В, при этом номинальный ток равен 1 А или 2 А.

По конструкции патроны бывают торцевыми, подвесными и стоечными – это также зависит от вида используемых ламп. Количество контактов может быть различным: например, при наличии токопроводящей полосы – три вместо обычных двух.

Со временем патроны изнашиваются. Это может произойти по абсолютно различным причинам: из-за трещины в корпусе, перегорания электрических контактов или механического повреждения во время эксплуатации

Чтобы патрон отрабатывал гарантийный срок, необходимо соблюдать правила установки, подбирать изделие согласно техническим характеристикам лампы, выбирать нужную  (влаго- или пылезащищенные).

Кроме патронов под штырьковые и резьбовые цоколи существуют изделия и для других видов: фокусирующих, штифтовых, с утопленным контактом, софитных.

Они используются для установки и подключения светодиодных и газоразрядных осветительных приборов.

Дополнительная информация по видам цоколя изложена в статьях:

Маркировка фабричных изделий

Профессиональные электрики не довольствуются одним размером и беглым визуальным осмотром изделия, они внимательно читают маркировку, нанесенную нестираемыми чернилами или выбитую на видимой части патрона.

Обычно в маркировочную надпись входят технические характеристики или условия использования, которые имеют принципиальное значение при выборе источников света

Наиболее ответственные производители и маркировку наносят, и прилагают к продукции краткие руководства с перечислением важных характеристик.

Список параметров, которые можно обнаружить на патроне, не всегда полный.

Обычно отражены какие-либо из перечисленных характеристик:

• тип, например, резьбовой, штифтовой;
• размер;
• температура;
• ток нагрузки;
• мощность;
• напряжение;
• товарный знак производителя;
• уровень защиты;
• наличие контакта для заземления.

Перед приобретением патронов изучите сайт производителя, где обычно размещена подробная техническая информация и схема с габаритами.

Кроме обзора технических характеристик и условий применения изделия, необходимо уточнить, как именно крепится патрон и какие отверстия/защелки предусмотрены для фиксации

При выборе также стоит учитывать, что керамика прочнее пластика и выдерживает более высокие температуры. Если стоимость изделия сомнительно низкая, есть вероятность, что это подделка.

Лучше подстраховаться и купить более дорогой, но качественный электропатрон зарекомендовавшей себя марки.

Как правильно подключить патрон?

Из бытовых изделий сложнее всего произвести подключение проводов к старому типу патрона – «советскому», так как его необходимо предварительно разобрать.

Эти устройства легко узнать по черному полимерному корпусу. Чтобы добраться до клемм, карболитовый корпус необходимо развинтить.

Разборка производится вращением частей корпуса в противоположные стороны. В результате патрон делится на 3 части: держатель (самый крупный элемент), задняя часть и центральная деталь – контактная керамическая вставка

Чтобы зафиксировать провода, их необходимо зачистить и оформить «петельками», чтобы было удобнее закрепить на контактах. Фазу фиксируют к центральному винту-контакту, ноль – ко второй клемме.

При затягивании резьбового соединения необходимо применить усилие и помнить, что оно одновременно передает напряжение на контакт. Когда провода подключены, остается соединить две части корпуса.

Способы крепления в осветительных приборах

Сложности установки патрона могут быть вызваны конструкцией люстры или светильника. Чтобы быстрее справиться с заменой сломанного изделия, рекомендуем заранее, перед первичным монтажом осветительного прибора, познакомиться с его устройством и положением.

Производители светильников чаще всего выбирают следующие способы крепления патронов:

• за электропровод;
• на металлической трубке;
• с помощью втулки;
• защелками.

Вариант №1. При креплении за электропривод  необходимо дополнительно укрепить провод, для этого используют втулку с крепежным винтом, которая ввинчивается в донышко патрона.

Вариант №2. Металлическая трубка применяется чаще, так как позволяет устанавливать тяжелые люстры с большим количеством декоративных элементов.

Часто вместо трубки используют металлическую цепь, которая также снижает нагрузку на электрический провод и позволяет регулировать высоту подвешивания осветительного прибора

Вариант №3. Патроны с втулками подвергаются нагреванию, вследствие чего элементы деформируются. Поэтому пластиковые втулки рекомендуется менять на металлические.

Вариант №4. Последний способ крепления подходит для приборов с безвинтовыми контактными зажимами. Патрон устанавливают частями. Сначала закрепляют донышко, затем вставляют провода, и только потом монтируют оставшуюся часть патрона с помощью защелок.

Вариант подключения с резьбовыми клеммами

Патроны более современного типа не нужно разбирать – клеммы находятся с наружной стороны. Провода фиксируются винтовыми зажимами, процесс подключения занимает всего несколько минут.

Единственный минус такого патрона – невозможность ремонта. Если клеммы обгорели или изделие деформировалось, то придется его менять полностью.

Галерея изображений

Фото из

С помощью инструмента снимаем с концов нулевого и фазного проводов изоляцию, чтобы оголить металлическую жилу

С помощью плоской отвертки откручиваем два винта, которые осуществляют фиксацию проводов в гнезда с клеммами

Напряжение с фазы должно подаваться на центральную клемму, поэтому перед подключением проверяем провода индикаторной отверткой

Вставляем провода в выбранные клеммы, аккуратно закручиваем крепежные болты – крепко, но без пережима и изгибов

Шаг 1 – зачистка концов проводов

Шаг 2 – откручивание крепежных болтов

Шаг 3 – определение фазы и выбор клеммы

Шаг 4 – подключение проводов к клеммам

Вариант подключения с зажимами актуален для светильников, рассчитанных на лампы Е14 и Е27. При установке нового патрона и замене обязательно следует проверить его на целостность и соответствие нормам.

Предположим, количество витков должно быть не менее трех, а на корпусе должны отсутствовать трещины и сколы.

Выводы и полезное видео по теме

Монтаж различных осветительных приборов может отличаться, поэтому представляем несколько видеоинструкций по подключению.

Подключение керамического и карболитового патрона:

Вариант присоединения проводов к пластиковому патрону:

Замена патрона G4:

Патроны устроены достаточно просто, поэтому разборку, замену или ремонт домашних электроустановок можно производить своими руками.

Самое главное при этом – отключить напряжение в сети, если вы работаете с осветительным прибором, четко следовать рекомендациям опытных электриков. При установке новой модели необходимо придерживаться инструкции производителя.

Есть, что дополнить, или возникли вопросы по выбору и замене патрона для лампочки? Можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом. Форма для связи находится в нижнем блоке.

Паяльная станция METCAL GT120-HP-T6 — element14 Community

Дорожный тест:
Паяльная станция METCAL GT120-HP-T6

Автор:
вольфгангфридрих

Дата создания:
6 января 2022 г.

Тип оценки:
Инструменты мастерской

Вы получили все детали, которые, по заявлению производителя, будут включены в комплект?:
Истинный

Какие другие детали вы считаете сопоставимыми с этим продуктом?:
Смотри описание.

С какими самыми большими проблемами столкнулись?:
Встроенные файлы не могли быть больше 10 МБ, поэтому мне пришлось размещать видео на Youtube, и никакие теги не могли быть добавлены.

Подробный обзор:

Содержание

• Содержание
  • Изобилие наконечников
• Требуется сборка
• Обзор рынка
• Общее обращение и эксплуатация
• Различные виды плавки припоя
• Точность температуры
• Нагрев Охлаждение
• Применение: Пайка SiT3521
  • Функциональный тест
• Заключение

Во-первых, я хотел бы поблагодарить METCAL и element14 за возможность провести дорожные испытания паяльной станции METCAL GT120.

Огромная коробка, прибывшая к моему порогу, была для меня подарком к раннему Рождеству, и мне даже разрешили открыть ее перед длительным ожиданием под елкой. J

Распаковка нового оборудования всегда доставляет удовольствие, особенно в этот раз, поскольку паяльники занимают одно из первых мест в моем списке любимых лабораторных предметов. С большим количеством коробок в упаковке, счастливые улыбки продолжали появляться. Вот мой инженерно-артистический взгляд на процесс.

Видео распаковки на Youtube

Изобилие советов

В комплекте 3 отдельных картриджа и специальный нагреватель картриджа с 6 дополнительными насадками. Они собираются немного по-другому, автономные картриджи вставляются прямо в наконечник с помощью короткого пластикового адаптера. Наконечники комплектуются переходником с длинным металлическим рукавом и патронным нагревателем. Наконечники имеют большое преимущество, так как заменяется только недорогой наконечник, а картриджный нагреватель остается на месте. Это разумное решение, позволяющее сделать станцию ​​более универсальной и снизить затраты на сменные материалы. Я действительно взволнован, чтобы увидеть, как работают 2 разных варианта.

Картриджи:

1. Стамеска 1 мм
2. A 5 мм в виде долота
3. Коническая заостренная форма 0,5 мм

Наконечники:

1. Долото A 1 мм
2. Стамеска A 2,5 мм
3. Короткое долото 2,5 мм
4. A 5 мм в виде долота
5. Конический изогнутый (~30°) 0,5 мм тип
6. Модель ножа A 5 мм

Бестекстовое краткое руководство было частью системы, но на момент установки на веб-сайте не было полного руководства для загрузки.

Картриджи устанавливаются в наконечник так же, как и все другие системы Metcal. Вытащите старый и замените его другим. Это вопрос секунд, чтобы изменить и продолжать работать. Картриджный нагреватель + наконечник очень похожи на стандартный ручной керамический нагреватель. Металлическую втулку нужно открутить и положить куда-нибудь на неплавящуюся поверхность, поменять наконечник и закрутить все обратно. Допуски в системе Metcal действительно хорошие, все очень плотно соединено, и я ожидаю от системы очень хорошей теплопередачи и производительности. Очень полезная деталь — пластиковая рукоятка резьбовой втулки, возможно манипулирование пальцами без использования пассатижей/маленького гаечного ключа. 9№ 0003

Наконечник удобно расположен в держателе, его можно эргономично поднять скольжением или подъемом. Имеются отверстия для 8 наконечников/картриджей, так что почти все можно надежно хранить в пределах досягаемости. Единственная деталь, для которой я не нашел подходящего места для хранения, — это неиспользованная резьбовая втулка.

Подставка для наконечника имеет углубление для губки спереди. Всегда очень приятно намочить сжатую губку 1 ^st раз и увидеть, как она увеличивается до своего полезного размера. Под держателем наконечника находится область с силиконовым мешочком, в котором находится латунная губка. Это очень разумное решение для обеспечения доступности и защиты латунной прокладки. В задней части подставки есть подпружиненная механическая кнопка, которая поначалу была загадкой. После некоторого игрового времени я обнаружил, что основание с мокрой губкой и подставка для наконечника могут отделяться через эту кнопку. Я не вижу варианта использования этой опции, но она выглядит интересной. Если бы эта подпружиненная кнопка была немного меньше в диаметре и немного длиннее, она могла бы служить держателем неиспользованной гильзы патрона. К кабелю рукоятки прикреплена силиконовая прокладка, которая удобна для захвата горячего наконечника и удержания его там, пока он не остынет.

Кабель наконечника подключается к передней части станции GT-120. Сзади находится вилка для блока питания, гнездо USB-A и выключатель. Мне нравится располагать выключатели питания на передней панели устройств для лучшего доступа, но они находятся в верхней части корпуса и до них очень легко дотянуться. Судя по всему, Metcal изменила свой промышленный дизайн с простого черного на темно-оранжевый корпус, что я считаю очень хорошим выбором. Он выглядит привлекательно и имеет хороший контраст с синим дисплеем. Станция питается от отдельного блока, что необычно для паяльных станций, но поддерживает чистоту верстака, так как сама станция имеет небольшую и компактную площадь. Кирпич 48 В 2,5 А, поэтому на питание станции и нагрев наконечников доступно 120 Вт. Порт USB на задней панели позволяет обновлять прошивку или запитывать аксессуары. Это приятное дополнение; Я посмотрю, как часто я буду его использовать. А это мой 1 ^st паяльная станция, потенциально требующая обновления прошивки. На странице товара (https://store.metcal.com/en-us/shop/soldering-desoldering/soldering-desoldering-systems/gt-series/GT120-HP-T6) нет ссылки на новую версию прошивки, поэтому я, вероятно, не могу изучить процедуру обновления.

Наконец пришло время включить Metcal GT120 на 1 ^st раз. Время загрузки (я до сих пор не могу поверить, что говорю о времени загрузки паяльника) составляет около 1 секунды, а затем он сразу начинает нагреваться. Резиновые кнопки имеют твердое ощущение и удивительно четко определенную точку нажатия, совсем не мягкую. Начальный экран показывает версию прошивки 0.00.9.6, поэтому я ожидаю обновления до производственной версии 1. 00.00 в будущем.

Картриджи имеют чип-код и тип отображается на экране, видимо профили мощности оптимизированы под конкретные типы.

Дисплей очень четкий, с белым текстом на синей подсветке, но имеет узкий угол обзора для максимальной контрастности. Структура меню очень проста. В нем есть записи для управления температурой, системой и энергопотреблением. Настройки температуры предназначены для ручного диапазона и 3 предустановок. В системном меню есть параметры языка, «пароль администратора», яркость и временное смещение. Управление энергопотреблением настраивает таймер режима ожидания и температуру, а также таймер сна. Единственное, что я не мог понять без полного руководства по продукту, так это то, как работают 3 предустановки температуры. И мне не хотелось возиться с настройками блокировки/пароля до окончания моих экспериментов, чтобы не вывести из строя свой блок. J Комментарий о деформации времени: из отзывов моих товарищей я узнал, что краткое руководство на веб-сайте более полное, чем печатная версия в коробке, а 3 предустановленных температуры активны только при активации режима администратора.

Система затемняет экран при переходе в режим ожидания и охлаждает наконечник до заданной температуры режима ожидания. Я установил его на 150 ° C, что является минимумом, и он сообщает о 2-6% потребляемой мощности, чтобы удерживать его в этом состоянии. При переходе в спящий режим экран еще больше затемняется, а нагрев наконечника полностью отключается. Вот измеренное энергопотребление, но известно, что проверенный Kill-A-Watt не слишком точен при низких уровнях мощности:

Паяльная система Metcal GT открывает новую категорию, поскольку это первая регулируемая температурная станция с технологией индукционного нагрева. Я просто выбрал несколько моделей с похожей ценой на рынке для очень субъективного сравнения.

*) все цены указаны на домашней странице производителя (дополнительные наконечники не включены), розничные цены могут отличаться.

Не буду сравнивать и комментировать параметры производительности. У каждого есть свой любимый паяльник и стиль, и это дорожное испытание посвящено исключительно Metcal GT120.

Наконечник имеет мягкую область из силиконовой резины, на которую опираются пальцы и которая приятна на ощупь. Вся рукоятка немного тяжеловата, если держать ее за переднюю часть рукоятки. Это связано с относительно массивным кабелем между базовой станцией и насадкой. При таком положении хвата кончик утюга имеет тенденцию легко подниматься вверх, что необычно для меня, не привыкшего к этому утюгу. Расстояние от пальца до кончика айрона составляет ~42 мм, что очень близко и дает отличный контроль над мелкими движениями. Баланс выравнивается только тогда, когда я держу ручку за мягкую резиновую рукоятку. Расстояние от пальца до кончика тогда составляет ~ 105 мм, что очень много, и утюг не так хорошо контролируется. Со временем я предпочитаю более короткую дистанцию ​​и лучший контроль и привык к другому балансу.

Когда картридж вынимается во время работы, станция переходит в режим ошибки «КАТРИДЖ ОТКРЫТ», что нормально и ожидаемо. Замена того же или другого картриджа не устраняет ошибку, но остается в этом режиме до тех пор, пока устройство не будет выключено и включено. Metcal MX-500 с картриджами с фиксированной температурой на моем рабочем месте снова безупречно нагревался при вытягивании и повторной установке наконечника во время работы.

Есть интересный эффект, когда система находится в ждущем или спящем режиме. Прикосновения кабеля к манипулятору достаточно, чтобы разбудить утюг, поэтому емкостная (предположительно) сенсорная схема очень чувствительна. Это хорошая настройка, утюг просыпается чаще или лучше, чем не просыпается, когда я беру в руки ручку.

Как упоминалось ранее, мне нравится ощущение кнопок для установки температуры. Что можно было бы улучшить, так это «ускорение» изменения температуры, когда я нажимаю и удерживаю кнопку. Начальная скорость изменения нормальная, но примерно через 25 градусов изменение ускоряется до скорости, при которой действительно трудно остановиться на желаемой температуре. Я бы предпочел более медленную скорость и удерживать кнопку немного дольше, чтобы достичь новой температуры за один проход, а не несколько подходов вверх-вниз.

Я не большой поклонник 7-сегментного представления чисел на дисплее. Не поймите меня неправильно, они отлично читаются, я просто думаю, что для пиксельного дисплея можно было выбрать лучший шрифт. Они могут быть даже на ~50% больше, чтобы лучше читать краем глаза. Кроме того, цифры на дисплее питания, выровненные по левому краю, являются странным выбором дизайна. Это просто выглядит неправильно, когда число прыгает влево при изменении с «10 %» на «9 %». Иногда жизнь не становится легче, когда вы работали вместе инженером с промышленным дизайнером, весело, но очень противоречиво и поучительно для обеих сторон. Форма следует за функцией, следует за формой!?

Используя очень точную настройку температуры, я изучаю температуры плавления имеющихся у меня типов припоев, которые перечислены в следующей таблице.

У меня есть свинец и бессвинцовый припой, а также бессвинцовая и низкотемпературная паста. Для своей установки я использую керамическую плитку в качестве основы, которая имеет очень низкую теплопроводность, чтобы не снижать температуру от наконечника. В качестве паяльного наконечника лучше всего использовать 5-миллиметровый картридж с долотом, чтобы максимально увеличить площадь контакта между утюгом и образцом припоя. Между испытаниями проводится тщательная очистка наконечника, чтобы не загрязнять образцы другими материалами, например, добавление свинца в низкотемпературный припой может еще больше снизить температуру плавления. Это может быть важно при построении схем, рассеивающих много тепла, с помощью низкотемпературного припоя. Приложение высокой мощности может начать размягчать или даже расплавлять паяные соединения в критических компонентах и ​​вызывать нежелательные катастрофические отказы. У меня есть 2 правила относительно низкотемпературной пайки.

1. Низкотемпературный припой используется только для изготовления прототипов, его нельзя покидать лабораторию или отправлять клиентам.
2. Единственное подходящее место для его использования — это близость к мягкому пластику, который может расплавиться под воздействием горячего наконечника или термофена. Все остальные паяные соединения могут быть выполнены так же хорошо с другими материалами и правильной техникой.

Как показано в коротком видео, свинцовый припой (60Sn/40Pb) плавится уже при 180 °C. Бессвинцовый припой (96,5Sn/3Ag/0,5Cu) начинает плавиться при ~210 °C. Бессвинцовая паяльная паста (тот же состав) обладает интересным эффектом испарения раствора флюса и затвердевания пасты, а затем начала разжижения оставшегося материала припоя. Низкотемпературная паста легко плавится при 150 °C, что является самой низкой температурой для Metcal GT120.

Вот небольшое видео, демонстрирующее различные виды плавки припоя.

Тест плавления припоя на Youtube

Праздничное примечание: Температура свечи измерена при >1000 °C, так как она легко плавит бессвинцовый припой!? Потому что сейчас Рождество, пока я пишу это.

Я всегда хотел наплавить щуп термопары на жало паяльника, и теперь у меня есть возможность сделать именно это и изучить точность GT120. Как гордый обладатель регистратора данных PicoTech TC-08 (благодаря предыдущим дорожным испытаниям), это идеальное устройство для записи температуры для этого эксперимента. Я использую датчик термопары типа K. Термопары типа K имеют общий диапазон температур от -200 до +1260 ° C (от -326 до + 2300 ° F), однако есть некоторые оговорки. При использовании при температурах ниже 0°C требуется специальный материал для обеспечения указанной точности. Кроме того, специальные пределы погрешности не указаны для температур ниже 0°C. Предельные предлагаемые верхние пределы температуры для типа K основаны на размере используемого проводника [1]. Мой зонд имеет провод № 30 AWG, поэтому максимальная температура составляет 760 °C/1400 °F, что достаточно для моего приложения с максимальной температурой METCAL GT120 в 450 °C.

С наконечником и проводом термопары, закрепленным в руках помощника, можно легко поместить зонд на наконечник и улучшить теплопередачу с помощью небольшого количества бессвинцового припоя. Припой на самом деле не смачивает провода термопары, но остатки флюса создают достаточно хороший адгезионный слой, благодаря которому зонд прилипает к наконечнику паяльника, когда температура достаточно низкая, чтобы не расплавить припой. Для справки слайд-шоу всех тестируемых советов.

Я провел грубый тест, защитив область измерения, сложив руку над ней, и температура начала заметно расти. Я не добавлял это к своим результатам, так как это было слишком неконтролируемо, чтобы его можно было точно воспроизвести. Небольшая термоизолированная испытательная камера давала бы абсолютные температуры, даже более близкие к заданной температуре. Все эксперименты проводятся в открытой среде, поэтому происходит некоторая степень конвекционного охлаждения, что искажает результаты в сторону более низких температур и более медленного времени.

Изменение температуры очень линейно для всех наконечников от минимальной температуры 150 °C до максимальной температуры 450 °C. Отклонение от уставки в целом составляет от 5 % до -8 % без каких-либо дополнительных смещений. Это уже очень хорошо. Кажется, что он откалиброван до 200 °C, что показывает отклонение всего ± 2% для всех наконечников. Установка смещения температуры в конфигурации утюга может обеспечить превосходную точность при любой произвольной температуре.

Следующий параметр, который я хотел проверить, это циклы нагрева и охлаждения различных наконечников. Это та же экспериментальная установка с термопарой, закрепленной на соответствующем наконечнике. Из соображений практичности я начинаю тест с включения утюга при температуре окружающей среды, установленной на 450 °C. Время ожидания в режиме ожидания установлено на 1 минуту, и как только устройство начинает охлаждаться при переходе в режим ожидания, я снова выключаю его, просто чтобы убедиться, что событие пробуждения не испортит мои измерения.

Графики циклов нагрева во времени хорошо показывают различную производительность 3 групп; картриджи нагреваются быстрее всего; Наконечники с меньшей тепловой массой выигрывают гонку. Сменные наконечники Metcal очень равномерны во время нагрева, а 2,5-миллиметровый долотообразный наконечник является исключением, и я предполагаю, что это будет лучшее тепловое соединение с датчиком. Для справки, я провел тест на своем Hakko FX-888, у которого есть ручная шкала температуры, которая была установлена ​​на 450 ° C, а затем я включил устройство, чтобы начать цикл нагрева. Видна явная разница в производительности по сравнению с технологией резистивного нагрева.

Циклы охлаждения от максимальной температуры до температуры окружающей среды довольно одинаковы по всем направлениям, опять же, меньшие наконечники работают немного быстрее, а Hakko с гораздо большей массой отстает.

Наконец, я хочу показать рабочую температуру цикла нагрева и охлаждения. Для хорошего сравнения я выбираю долото 1 мм, потому что оно доступно мне в виде картриджа и наконечника. Для предельных температур я выбираю 150 °C как самую низкую возможную температуру в режиме ожидания и 320 °C как рабочую температуру, которую я предпочитаю использовать для освинцованного припоя. Разрешение измерения составляет 100 мс, так как я ожидал очень быстрого цикла нагрева для превосходной технологии индукционного нагрева. Для простоты процедуры тестирования и сбора данных я записал полный цикл охлаждения-нагрева и выбрал соответствующие периоды времени из файла данных. Я всегда добавлял 2 секунды в начало графика, чтобы визуализировать фактическое начало изменения температуры, но использовал первое значительное изменение для измерения абсолютной длительности времени. Опять же, скачки при ~210 °C следует игнорировать как артефакты регистратора температуры.

И результаты неудивительны, так как картридж нагревается намного быстрее, чем наконечник. Патрон имеет значительное превышение заданной температуры, наконечник имеет более демпфированный подход. Ожидается более медленный цикл нагрева наконечника, так как градиент температуры должен покрыть еще один зазор между универсальным картриджем наконечника и фактическим наконечником со значительным термическим сопротивлением.

Кроме того, цикл охлаждения выполняется быстрее, но это не так важно для производительности и удобства использования.

Вот мое измеренное время:

Время запуска картриджа ~4 секунды идеально подходит для того, чтобы подготовить утюг, когда вы берете его из подставки, делаете глубокий вдох, чтобы сосредоточиться на задаче и немедленно приступить к пайке. Кроме того, время нагрева наконечника находится в диапазоне, который не замедляет значительно рабочий цикл, особенно когда охлаждающий наконечник еще не достиг температуры окружающей среды, а нагревается от некоторого промежуточного значения. В качестве примечания, режим ожидания также работает в режиме меню, устройство выключается, даже когда меню отображается на экране.

Наконец, характеристики нагрева между различными картриджами могут быть интересными дополнительными измерениями, чтобы увидеть влияние различных тепловых масс.

А так как паяльник в конечном счете предназначен для продуктивной пайки, я собираюсь показать небольшой проект, который подчеркивает возможности устройства под руководством опытной руки.

У меня на столе лежат образцы SiTime SiT3521 ‘Elite Platform I2C/SPI Programmable Oscillator от 1 до 340 МГц’, и у меня не было времени и реального проекта, чтобы использовать их на реальной печатной плате. Поэтому я собираюсь смонтировать его на макетной плате, достаточная схема поддержки показывает, что он работает. Устройство поставляется в удобном 10-выводном корпусе QFN размером 5,0 x 3,2 мм с расстоянием между контактными площадками 1 мм и размерами 1,27 мм. Нет проблем для ручной пайки, верно!? Думаю, я делаю это в стиле одного мертвого жука. Совет для профессионалов: всегда, ВСЕГДА отмечайте контакт 1, так как все зеркально отображается при работе в стиле мертвой ошибки. Запланированная схема выглядит так, с одним резистором 100 Ом в качестве выходной нагрузки.

Для выбора инструментов я буду использовать картридж с долотом 1 мм для материалов TH (настройка 320 °C) и конический картридж 0,5 мм для магнитных проводов (настройка 350–450 °C для плавления эмали) и компоненты SMD 0603 Колпачок 100 нФ, колпачок 1206 10 мкФ (настройка 350 °C).

Так как это дорожное испытание по пайке, вот еще один небольшой совет по пайке: Сначала прикрепите магнитный провод к штифту сквозного отверстия, потому что он имеет гораздо большую теплоотводящую способность, что соединение не расплавится при пайке другого конца. из короткого провода. Наоборот, с большей вероятностью будет отпаиваться провод от контактной площадки, и вам придется начинать все сначала.

Чтобы упростить жизнь, я прикрепил чип на двухстороннем скотче, а базовая плата представляет собой макетную плату толщиной 0,1 дюйма. Здесь достаточно одностороннего, так как контактная колодка установлена ​​на противоположной стороне, и никакие другие компоненты там не будут жить. Прототипная плата должна быть достаточно широкой (0,3 дюйма), чтобы перекрывать центр обычной макетной платы. Сначала расплавьте немного припоя на всех контактных площадках микросхемы, это облегчит работу при подключении проводов. Я упоминал, чтобы пометить контакт 1? После прикрепления нескольких проводов чип будет оставаться на месте, и все можно будет очистить изопропиловым спиртом, не опасаясь, что клей потеряет свою липкость. Вот хороший снимок с коническим наконечником 0,5 мм в качестве эталона размера.

Центральную площадку рекомендуется подключать к GND только для отвода тепла, поэтому я могу использовать ее в качестве импровизированной дорожки, чтобы получить идеальное положение для конденсатора размера 0603 емкостью 100 нФ. Больший из них представляет собой керамический конденсатор 1206 емкостью 10 мкФ.

Теперь микросхема, установленная на плате, считывается для некоторых действий с прототипом.

Функциональный тест

Установка экспериментальной платы с необходимыми соединениями на макетную плату выглядит следующим образом.

Сканирование шины с помощью моего доверенного Bus Pirate показывает устройство по ожидаемому адресу.

 I2C>м
…
I2C>4
…
I2C>2
…
I2C>(1)
Поиск в адресном пространстве I2C. Найдено устройств по адресу:
0xD4(0x6AW) 0xD5(0x6AR)


Это правильные адреса I2C для операций записи и чтения в чип, которые на данный момент подтверждают правильную работу.

Программирование SiT3521 не должно быть частью этого дорожного испытания и заслуживает отдельного описания.

METCAL GT120 — превосходный паяльник, привносящий индуктивный нагрев в мир станций с регулируемой температурой. Все в системе, от наконечника до работы, очень хорошо продумано и удобно в использовании. Температурный диапазон от 150 °C до 450 °C — это максимальный диапазон, необходимый для пайки. 400 °C также достаточно для подогрева кофе (не пытайтесь повторить это дома!). Документации и руководства пользователя немного не хватает, но зато не очень сложно разобраться, как соединить несколько разъемов и ориентироваться в меню. А пока я оставлю оба, мой текущий Hakko FX888 и новый METCAL GT120, на рабочем столе, чтобы узнать, насколько быстро новый заменит старую рабочую лошадку.

Длительный срок службы и износ резьбы двух пластиковых барашковых гаек, удерживающих картридж/насадку на месте, не могут быть проверены во время дорожных испытаний и во многом зависят от частоты смены стилей и насадок. Было бы неплохо увидеть их как покупаемый отдельный предмет. Преимущество более дешевых сменных насадок может быть компенсировано тем фактом, что при каждой замене насадки необходимо вкручивать и выкручивать гайку, и она может изнашиваться намного быстрее, чем гайка для картриджей, которая остается на месте при смене этого типа передней части.

Я обязательно куплю по крайней мере еще одну насадку, так как мне больше всего нравится наконечник в виде карандаша с вогнутым резервуаром для припоя для пайки струйным припоем любого типа интегральных схем. В METCAL они называются кончиками копыт, и возможные кандидаты:

GT6-HF6015V Кончик копыта (GT6), вогнутый, (скос/длина) 60°x3,1 мм, (ØxL)1,5 ммx12,0 мм

GTC-HF6015V Ремонт копыт Картридж (GTC), Вогнутый, (Скос/Д) 60°x3,1 мм, (ØxД) 1,5 мм x 12,0 мм

Выбор зависит от моего бюджета, поскольку картриджи явно относятся к премиум-классу.

Будет интересно, как мои коллеги по e14 будут сообщать о GT90 и выявлять существенные различия между GT120 и GT90.

PS: я внимательно изучил интерфейс USB и то, какую мощность он может обеспечить для зарядки устройства. Дополнительные сведения см. в дополнительной записи в блоге.

Canon PIXMA MG2120 | PrinterThinker

Canon MG2120 — Светодиоды принтера

A B Светодиодный индикатор означает, что в черном картридже заканчиваются чернила.

A Светодиодный индикатор C означает, что в цветном картридже заканчивается чернила.

Если горит сигнальная лампочка (молния в треугольнике), она должна сопровождаться кодом ошибки.

Canon MG2120 — Коды ошибок

Если принтер отображает сообщение об ошибке, следующая информация должна помочь диагностировать проблему.

На светодиодном экране принтера будет мигать буква E, за которой следуют две цифры:

• Ошибка E02 — В аппарате закончилась бумага или бумага не подается.
• Ошибка E03 — Замятие бумаги или выходной лоток закрыт.
• Ошибка E04 — Картридж не распознается.
• Ошибка E05 — Картридж не распознается.
• Ошибка E07 — Картридж установлен в неправильном положении.
• Ошибка E08 — Абсорбер чернил почти заполнен.
• Ошибка E13 — Не удается определить уровень оставшихся чернил.
• Ошибка E14 — Картридж не распознается.
• Ошибка E15 — Картридж не распознается.
• Ошибка E16 — Закончились чернила.
• Ошибка P02 — Ошибка энкодера каретки.
• Ошибка P03 — Ошибка перевода строки.
• Ошибка P07 — Абсорбер отработанных чернил заполнен.
• Ошибка P08 — Ошибка печатающей головки.
• Ошибка P10 — Ошибка печатающей головки.
• Ошибка 5100 — Ошибка кодировщика каретки.
• Ошибка 5200 — Ошибка печатающей головки.
• Ошибка 6000 — Ошибка перевода строки.
• Ошибка B200 — Ошибка печатающей головки.
• Ошибка 5B00 — Абсорбер отработанных чернил заполнен.

Canon MG2120 — Ошибка E03

Эта ошибка обычно является результатом замятия бумаги. Маленькие кусочки бумаги могут попасть внутрь механизма принтера, если вам пришлось вырвать бумагу из устройства. Внимательно загляните внутрь, чтобы увидеть, что еще застряло.
Замятие может быть вызвано не бумагой. Довольно легко положить предмет на принтер только для того, чтобы он случайно упал в принтер.

Canon MG2120 — Ошибка E05/Ошибка E07

Эта ошибка появляется при неисправности одного из картриджей. Извлеките оба картриджа и вставьте их снова.

В этом случае может пригодиться несколько старых картриджей. Заменяйте каждый картридж последовательно, пока ошибка не исчезнет. Это должно помочь вам определить, какой картридж вызывает проблему.

Canon MG2120 — Ошибка P02 / Ошибка 5100

Canon MG2120 может отображать эту ошибку по нескольким причинам. Возможно, один или оба картриджа неправильно вставлены в принтер. Возможно, один или оба картриджа вышли из строя электрически, и их необходимо заменить.

Возможно, произошло замятие бумаги. Тщательно проверьте принтер на предмет застрявших внутри мелких деталей.

На пленке энкодера могут быть грязные следы, поэтому ее необходимо очистить. Пленочная полоса энкодера в прозрачной пластиковой полоске, по которой движется каретка принтера. Будьте предельно осторожны, прикасаясь к нему, так как он очень деликатный.

Canon MG2120 — Ошибка P03/Ошибка 6000

Это серьезная ошибка. Возможно, вы сможете починить ее самостоятельно, если захотите разобрать машину и провести с ней некоторое время.

Видео на Youtube: Исправление ошибки P03

Canon MG2120 — Ошибка P07/Ошибка 5B00/Ошибка E08

Эта ошибка отображается, когда абсорбер отработанных чернил в принтере заполнен. Каждый раз, когда принтер запускает процедуру очистки головок, он пропускает через печатающие головки немного чернил, чтобы они оставались чистыми и прозрачными. Эти чернила стекают в абсорбер отработанных чернил. Обычно это большая губка или резервуар.

Абсорбер можно чистить, опорожнять и переустанавливать, но это чрезвычайно трудный и грязный процесс. Это означает, что срок службы принтера подходит к концу. Однако будьте осторожны при перемещении и утилизации принтера. Абсорбер чернил заполнен, поэтому существует небольшая вероятность протечки принтера при его перемещении! На всякий случай сначала положите его в большую сумку.

Canon MG2120 — Ошибка P08/Ошибка P10/Ошибка 5200/Ошибка B200

Эта ошибка отображается при неисправном картридже или проблеме с логической платой в принтере.

Большинство случаев связано с картриджем, и их можно устранить, заменив неисправный картридж. Это можно проверить, установив несколько старых картриджей, чтобы увидеть, исчезнет ли ошибка.

Если это плата логики, дешевле заменить принтер, чем ремонтировать его.

Canon MG2120 — сброс уровня чернил в картриджах

Принтер физически не может заглянуть внутрь картриджей, чтобы узнать, сколько осталось чернил. Медные контакты на внешней стороне картриджа содержат информацию об уровне чернил. Невозможно сбросить уровень чернил до полного. Если вы заправляете картридж, принтер всегда будет показывать сообщение о пустом картридже.

Вы можете отключить сообщение о пустом картридже, удерживая кнопку «стоп/сброс» на принтере около пяти секунд. Принтер должен продолжить печать и использовать оставшиеся в картридже чернила.

Если принтер считает, что оба картриджа пусты, вы получите второе сообщение об ошибке и вам нужно будет удерживать кнопку еще пять секунд.

Если электроника на картриджах вышла из строя, к сожалению, этот процесс не будет работать.

Видео на YouTube: переопределить сообщение о пустом картридже.

Canon MG2120 — Замена картриджа с чернилами

Видео на YouTube: Замена картриджа с чернилами

Canon MG2120 — Коды обслуживания

Существует ряд процедур обслуживания, которые можно выполнять без использования компьютера. Нажимая кнопку обслуживания (выглядит как гаечный ключ и отвертка) несколько раз, вы можете просмотреть следующие коды.

• A — Печать шаблона проверки дюз.
• H — Запустите процедуру очистки головок.
• Y — Запустить процедуру глубокой очистки печатающей головки.
• u — Распечатать страницу выравнивания.
• U — Выравнивание страницы
• L — Распечатать настройки положения головки.
• b — Очистите ролик подачи бумаги.
• J — Очистите нижнюю пластину.
• d — Переключить размер бумаги.
• r — Переключатель для предотвращения истирания бумаги.

Canon MG2120 — проверка сопла

Несколько раз нажмите кнопку обслуживания на принтере, пока на светодиодном индикаторе не отобразится «A». Теперь нажмите кнопку черного или цветного копирования, чтобы распечатать шаблон проверки дюз.

Если в шаблоне отсутствуют какие-либо линии или белые полосы в цветных блоках, возможно, стоит запустить процедуру очистки печатающей головки.

Если узоры и цветные блоки в порядке, дальнейших действий не требуется.

Canon MG2120 — Процедура очистки печатающей головки

Несколько раз нажмите кнопку обслуживания на принтере, пока на светодиодном индикаторе не отобразится «H». Теперь нажмите черную или цветную кнопку копирования, чтобы запустить процедуру очистки печатающей головки.

Эта процедура берет немного чернил из картриджей и пропускает их через печатающие головки, чтобы попытаться устранить засоры. Эти блокировки являются основными причинами плохого качества печати.

Имейте в виду, что при каждой процедуре очистки головки будет использоваться часть чернил из картриджей, и это самый быстрый способ израсходовать все чернила.

Canon MG2120 — регулярная глубокая очистка печатающей головки

Несколько раз нажмите кнопку обслуживания на принтере, пока на светодиодном индикаторе не отобразится «Y». Теперь нажмите черную или цветную кнопку копирования, чтобы запустить процедуру глубокой очистки печатающей головки.

Эта процедура очень похожа на стандартную процедуру очистки печатающей головки, но ее следует использовать в случае значительного засорения печатающей головки.

Однако в этом процессе потребуется большое количество чернил для промывки печатающих головок. Используйте это экономно, может быть очень легко запустить несколько из этих процедур и использовать все ваши чернила.

Canon MG2120 — Страница выравнивания

Несколько раз нажмите кнопку обслуживания на принтере, пока на светодиодном индикаторе не появится «u». Теперь нажмите кнопку черного или цветного копирования, чтобы напечатать страницу выравнивания.

Если отпечаток размыт или смещен, этот процесс должен помочь устранить проблему.

Возьмите страницу выравнивания и поместите ее напечатанной стороной вниз на сканер. Убедитесь, что напечатанный треугольник в углу страницы совмещен с тем же углом, что и рельефная стрелка на пластиковой окантовке сканера. Закройте крышку сканера. Теперь светодиод должен отображать заглавную букву «U». Нажмите черную или цветную кнопку копирования, чтобы завершить автоматическое выравнивание.

Canon MG2120 — чистый ролик подачи бумаги

Удалите всю бумагу из принтера.

Несколько раз нажмите кнопку обслуживания на принтере, пока светодиод не отобразит «b». Теперь нажмите черную или цветную кнопку копирования, чтобы запустить первую фазу очистки ролика подачи бумаги.

Когда ролик подачи бумаги остановится, поместите три листа обычной бумаги в лоток для бумаги. Убедитесь, что на светодиоде все еще отображается «b», и нажмите черную или цветную кнопку копирования.

После завершения процедуры очистки нажмите кнопку остановки/сброса, чтобы вернуться в режим ожидания.
