Как работает УЗО – принцип работы и назначение

Главная » Все новости

30.06.2021

Сегодня практически в каждом доме и квартире можно встретить такой элемент как автомат. Автоматические выключатели помогают защитить наше жилье, офис либо производственное помещение от неприятных последствий короткого замыкания и перегрузок в электросети. Также подобные элементы защищают человека от поражения электрическим током, предотвращают возникновение возгорания и замыкания.

Какие функции выполняет устройство защитного отключения (УЗО)?

1. В случае возникновения неисправности в электросети защищает человека от удара электрическим током.
2. Отключает напряжение при нечаянном касании к токоведущим участкам электроустановки при возникновении утечки тока.
3. Защищает электропроводку от возгорания.

Сегодня на рынке появилась современная альтернатива УЗО – дифференциальный автомат, которые совместили в себе особенности УЗО и автомата. Кроме того, подобные модели автоматов имеют небольшие габариты, за счет чего гораздо меньше занимают места в распределительных щитах.

Принцип работы УЗО

Принцип функционирования устройства защитного отключения основывается на реакции датчика тока на меняющуюся входящую величину дифференциального тока в проводниках. В качестве датчика тока используют трансформатор тока, выполненного в форме тороидального сердечника. Особо чувствительным элементом является уставка по току срабатывания. Контролирующее реле отвечает за размыкание электрической цепи. В современных моделях УЗО вместо контролирующего реле используют специальную электронную схему.

Теперь давайте разберемся из каких составляющих компонуется исполнительный механизм:

• контактная группа – подбирается модель, способная противостоять максимальному значению тока;
• пружины, которые размыкают электрическую цепь при возникновении аварийных ситуаций и сбоев в процессе работы.

Осуществить самостоятельную проверку исправной работы УЗО можно, нажав на клавишу «Тест». В данном случае производится контролируемая утечка тока, которая приводит к сработке УЗО. Провести проверку вполне реально самостоятельно, для этого вам не придется прибегать к помощи электриков. Настоятельно советуем проводить проверку исправности работы устройства защитного отключения один раз в месяц. Осуществить более тщательную проверку можно при помощи специального прибора, измеряющего ток и время срабатывания УЗО.

Если электропроводка находится в нормальном рабочем состоянии, тогда ток будет протекать навстречу параллельно, создавая во вторичной обмотке трансформатора магнитный поток. При возникновении токов утечки изменяется значение токов, которые проходят через трансформатор. В данном случае происходит срабатывание реле. Работа УЗО прекращается благодаря наличию реле, которое запускает присутствующий пружинный механизм.

1. 1) Корпус, созданный из пластика.
2. 2) Замок для подсоединения к ДИН-рейке.
3. 3) Трансформатор тока.
4. 4) Электромагнитное реле.
5. 5) Расцепитель тока.
6. 6) Дугогасительные камеры.
7. 7) Медные клеммы.

Почему лампочки часто перегорают?Чем отличается дифавтомат от УЗО?

Устройство УЗО и принцип действия

Рад приветствовать вас, уважаемые читатели сайта elektrik-sam.info.

В этой статье мы подробно рассмотрим устройство и принцип работы устройства защитного отключения  УЗО, рассмотрим на примерах как работает УЗО.

УЗО относятся к электрическим аппаратам защиты, как и автоматические выключатели. Для чего же были придуманы эти интересные устройства, неужели установки автоматических выключателей недостаточно?

Со временем изоляция проводов стареет, так же она может быть повреждена, могут ослабнуть контактные соединения токоведущих частей приборов. В результате этих факторов появляются утечки тока, которые могут вызвать искрение и привести к возгоранию.

Также человек может случайно коснуться рукой за оголенный фазный провод, который находится под напряжением. Дети, оставшись без присмотра родителей, могут «изучать» электричество, вставляя в розетку металлический предмет. В этом случае человека ударит током, произойдет утечка тока через тело на землю, а это очень опасно, ведь величина тока в этом случае может достигать нескольких сотен миллиампер.

Обычные автоматические  выключатели на такую «незначительную» для них  утечку тока не отреагируют. Они срабатывают только на токи перегрузки и при коротком замыкании.

Например, у автомата номиналом 10А с время-токовой характеристикой срабатывания В, тепловой расцепитель начнет срабатывать при токе, превышающем номинальный на 13%, т.е. 11,3А, причем время срабатывания будет больше одного часа. А при токе, превышающем номинальный на 45%, т.е.  14,5А в течение одного часа. Электромагнитный расцепитель автоматического выключателя будет срабатывать при значениях тока от 30А.

Поэтому,  чтобы  защитить людей от поражения электрическим током и для предотвращения опасной утечки тока, которая может привести к пожару в результате повреждения изоляции электропроводки или бытовых приборов применяются  устройства защитного отключения.

У автоматических выключателей основной параметр – номинальный ток.

Основной же параметр УЗО – это его чувствительность (номинальный отключающий дифференциальный ток, так называемая «уставка» по току утечки).

Для защиты человека в бытовых электросетях от поражения электрическим током используют УЗО чувствительностью 10 и 30 мА.

Для защиты от возможного возникновения пожара служат УЗО чувствительностью 100 или 300 мА.

Если проводка неразветвленная, с малым количеством групп, то может использоваться одно общее УЗО на 30 мА, как противопожарное, так и для защиты человека от поражения электрическим током.

Давайте рассмотрим устройство и принцип действия УЗО

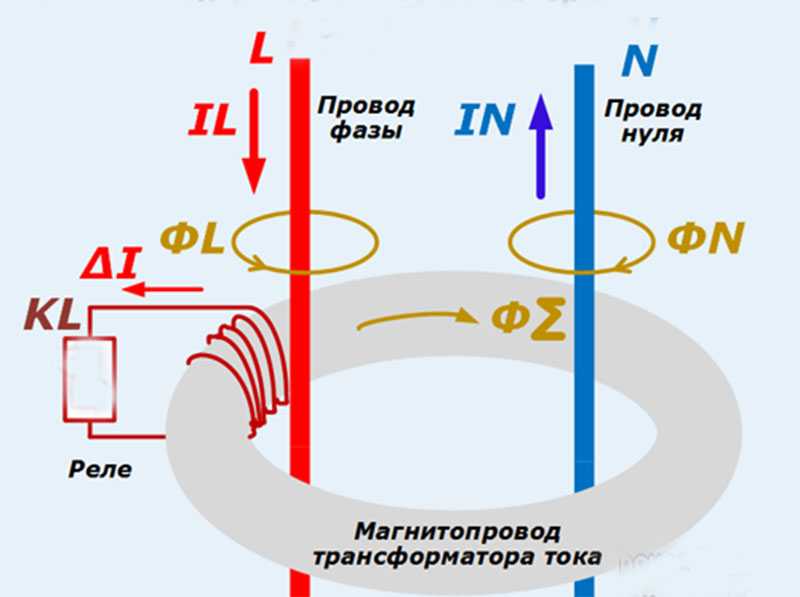

Конструктивно УЗО собрано в корпусе из диэлектрического материала. Внутри содержит трансформатор тока, выполненный на тороидальном ферромагнитном сердечнике с тремя обмотками – две первичные и одна обмотка управления.

Две первичные токовые обмотки включены встречно. Первая обмотка образована фазным проводом, в ней протекает ток к нагрузке (к потребителю). Вторая обмотка образована нулевым проводом, в ней протекает обратный ток от нагрузки (от потребителя).

Как работает УЗО?

В обычном режиме, когда в цепи нет утечки, токи, протекающие в обоих обмотках равны по значению, но противоположно направленны. При протекании в обмотках, эти токи наводят в сердечнике трансформатора тока магнитные потоки. Наведенные магнитные потоки направлены встречно и  компенсируют друг друга, поэтому суммарный магнитный ФΣ поток равен нулю.

Предположим, что произошел пробой изоляции  на корпус электроприбора.

В этом случае токи в фазном и нулевом проводах будут различны. По фазному проводнику через УЗО кроме тока нагрузки IL будет протекать еще дополнительный ток — ток утечки I_D, который для трансформатора тока будет дифференциальным (т.е. разностным). Разные по значению токи в первичных обмотках (IL + I_D в фазном проводнике и IN, равный по значению IL, в нулевом рабочем проводнике) будут наводить в сердечнике разные по значению магнитные потоки. Результирующий магнитный поток будет отличен от нуля. По закону электромагнитной индукции он будет наводить электрический ток в обмотке управления. Если этот ток достигнет значения, достаточного для срабатывания электромагнитного реле Р, то оно сработает, приводя в движение расцепитель, силовые контакты УЗО разомкнутся. В результате электроустановка, находящаяся под защитой УЗО обесточится.

Аналогично, если человек  прикоснется к открытым токопроводящим частям или к корпусу электроприбора, на который произошел пробой изоляции,  возникнет ток утечки, который потечет через тело человека на землю. В обмотке управления УЗО будет наводиться ток, который приведет к срабатыванию электромагнитного реле Р и цепь обесточится.

Для периодического контроля исправности УЗО предусмотрена кнопка «Тест». При нажатии на нее искусственно создается ток утечки. Если УЗО исправно, оно должно срабатывать при нажатии на эту кнопку.

По конструктивному исполнению УЗО бывают электромеханические (они не зависят от напряжения питания) и электронные (нуждаются в дополнительном источнике питания, который получают от контролируемой цепи, либо от дополнительного источника). В свою очередь, бывают электронные УЗО, которые отключают защищаемую цепь при исчезновении напряжения в питающей сети, и бывают не отключающие защищаемую цепь.

Как не подключая к электрической сети, определить тип УЗО смотрите в статье Как определить тип УЗО — электромеханическое или электронное?

Так же эти два типа УЗО различно ведут себя при аварийном режиме работы электросети, например, при достаточно часто встречающемся в наших домах обрыве нулевого провода.

Теперь вы знаете, как работает УЗО.

Подробно Устройство и принцип действия УЗО смотрите в видео

Полезные статьи по теме:

Автоматические выключатели УЗО дифавтоматы — подробное руководство.

Конструкция УЗО.

Работа УЗО при обрыве нуля.

Как проверить тип УЗО?

Почему УЗО выбирают на ступень выше?

Как выбирать автоматические выключатели, УЗО, дифавтоматы?

Номиналы групповых автоматов превышают номинал вводного?

Почему в жару срабатывает автоматический выключатель?

Менять ли автоматический выключатель, если его «выбивает»?
