Содержание

Как проверить светодиод мультиметром легко и просто

Как проверить светодиод мультиметром, как проверить работоспособность светодиода мультиметром — фразы, набившие оскомину. Специально решил проверить, что за информация «вываливается» из поисковиков. В принципе, все достоверно и правильно. Но почему-то не собранная «в кучу» информация меня постоянно нервирует. Я всегда и постоянно пытаюсь все систематизировать. Львиная доля информации и статей на нашем сайте проходит жесткую «редактуру», если статьи написаны не мной. И если пробежаться по контенту, то можно понять, что информация. которая в-первые появляется на моем сайте сразу же расходится по другим. Не потому, что она «гениальна», а все потому, что гораздо важнее и интереснее иметь в закладках один сайт, а не множество. чтобы «выуживать» какую-либо необходимую информацию.

Ну да ладно, это лирика, а мы все-таки приступим и начнем рассматривать способы и методы проверки светодиодов при помощи мультиметра. В другой статье Вы можете прочитать как протестировать на работоспособность светодиоды мультиметром.

Проверить светодиоды можно и без мультиметра, благо таких приборов на просторах интернета продается великое множество — тут или тут. Первый тестер проверенный годами и не прихотлив. Остальные — на Ваш выбор.

Электрические параметры светодиодов


Изначально вернемся к физике и договоримся, что основными характеристиками светодиодов  являются:

1) падение напряжения, измеряемое в вольтах. Именно характеристика, которая определяется как, 2В или 3В — имеется ввиду именно параметр «падение напряжения»;

2) номинальный ток. Как правило, значение приводится в миллиамперах. 1 мА = 0,001 А;

Перейдя по ссылке выше, Вы увидите, что наиболее важными являются именно напряжение и ток. Их-то мы и будем определять при помощи мультиметра.

Сразу распределим нашу статью на теоретическую и практическую часть. Вернее, посмотрим, как можно тестировать светодиоды на практике и на теории.

Теоретический метод определения характеристики светодиодов без использования мультиметра


Один из простых способов определить характеристики светодиодов — это визуальный «осмотр». Понятно, что так смогут лишь либо профессионалы, либо те, кто не один раз уже сталкивался с таким методом определения данных.

Можно либо проводить «тестирование» основываясь на своем опыте, можно же при помощи Интернета. В любом поисковике Вы можете найти картинки на любой светодиод. На основе них можно зайти на любой мало-мальски серьезный интернет-магазин и уже там смотреть на характеристики.

Оговорюсь, что мультиметром можно определять характеристики светодиодов, которые не являются мощными.Т.е. реально и визуально и практически мультиметром можно определить светодиоды размером 3; 4,8; 5; 8 и 10 мм.

Такие светодиоды принято разделять на индикаторные и на общего свечения. Индикаторные имеют следующие электрические параметры: ток – 20 мА = 0,02 А; напряжение в среднем 2 В (от 1,8 В до 2,3 В).

Светодиоды общего назначения: значение номинального тока потребления тоже 20 мА. А вот напряжение их может находиться в пределах от 1,8 до 3,6 В. В этом классе находятся и сверхяркие светодиоды. При том же токе напряжение у них, как правило выше – 3,0…3,6 В.

Более «правильным» способом определения характеристик светодиода является его излучающий цвет. Разный цвет диодов указывает на разные полупроводниковые материалы, из которых они изготавливаются.

Ниже я представляю Вам таблицу, используя которую, Вы сможете с большой точностью определять падение напряжения.

Таблица определения характеристик светодиодов


Сразу оговорюсь, что не смотря на то, что в таблице приведены данные, у одного и того же цвета падение напряжения может меняться, ввиду неоднородности производства светодиодов.

Как проверить светодиод мультиметром с регулируемым блоком питания


Как проверить работоспособность светодиода мультиметром — посмотрим на практике. Для этого нам необходимо подключить регулируемый блок питания с постоянным напряжением до 12В, мультиметр (вольтметр), резистор на 580 Ом (можно и больше — не принципиально).

Принципиально схема работает следующим образом: резистор ограничивает ток, вольтметр будет непосредственно отслеживать прямое падение напряжения. При плавном увеличении напряжения от источника питания необходимо наблюдать за показанием напряжения на вольтметре (мультиметре). Как только порог будет достигнут, то непосредственно светодиод начнет светиться. При достижении максимальных значений показания на мультиметре перестанут резко возрастать, что будет означать, что p-n-p переход открыт и напряжение будет теперь прикладываться только к резистору. Текущие показания будут номинальным прямым напряжением светодиода. Если не прекратить питание, то будет расти ток, протекающий через полупроводник. Превышение тока приведет к перегреву светодиода (кристалла) и произойдет его пробой.

Как проверить светодиод мультиметром при отсутствии регулируемого блока питания


Не у всех есть регулируемый блок питания. Но это не значит, что нет возможности определять характеристики светодиода. Для этого нам понадобится:

  1. Крона (батарейка на 9 В).
  2. Резистор 200 Ом.
  3. Переменный резистор, он же потенциометр на 1 кОм.
  4. Мультиметр.

Будущего «пациента» соединяем последовательно с постоянным резистором, потом с переменным, кроной и мультиметром. Мультиметр переключаем в режим измерения постоянного тока.

Как будете соединять компоненты — не важно, ввиду того, что цепь последовательная, а это значит, что ток протекающий по цепи будет одинаковый.

Первоначально переменным резистором устанавливаем минимальное напряжение, и «передвигаем» до 20 мА и только после этого измеряем напряжение.

Данный метод будет бесполезен при измерении данных по мощным светодиодам.

Как проверить светодиод мультиметром в лампе и гирлянде?

Светодиод как индикатор, известен достаточно давно. А вот в качестве источника света LED элементы применяются всего лет 15. За это время произошел взрывной прорыв в технологии производства, и продукт превратился из нишевого в массовый.

Стоимость единицы снизилась настолько, что любой радиолюбитель может купить диод, и установить его взамен неисправного. Если мы имеем дело с единичным элементом – все просто.

Раз не работает, значит неисправен. А как проверить светодиод мультиметром, если он установлен в матрице или гирлянде среди нескольких десятков или сотен «собратьев»?

Надо понимать, что это обыкновенный полупроводниковый элемент, и он работает по электротехническим законам. Однако проверка связана с некоторыми особенностями.

Устройство и принцип работы светодиода

Для начала вспомним, как работает любой полупроводник. При протекании через p-n переход электрического тока (в прямом направлении), происходит рекомбинация носителей заряда.

Электроны и «дырки» при этом выделяют избыточную энергию. Большая часть полупроводников при этом просто нагревается (выделение тепла). Некоторые материалы при рекомбинации электронов и «дырок» излучают фотоны, то есть видимый свет.

Это не означает, что тепло при этом не выделяется. Нагрев по-прежнему присутствует, и он нейтрализуется радиаторами.

Обратите внимание

Именно перегрев в 90% случаев является причиной выхода из строя светодиодов.

Такие полупроводники применяются при создании любых светодиодов. Главное, подобрать материал, который будет излучать свет требуемого цвета.

Конструктивно, и с точки зрения электротехники, LED элемент, это обыкновенный диод. Ток через него протекает в определенном направлении, ин имеет вольт-амперную характеристику:

  • падение напряжения;
  • рабочий и максимально возможный ток.

Соответственно, проверить исправность светодиода можно теми же методами, что исправность диода обычного. Правда добавляется еще одна возможность, визуальная: просто подать правильное питание на контакты: исправный LED элемент будет светиться.

Вопреки распространенному мнению, светодиод работает не от напряжения, а от тока. Чем он сильнее, тем ярче светится элемент. При этом в параметрах указано напряжение падения: если питающий вольтаж ниже этого значения, светодиод работать не будет.

Избыток вольтажа порождает слишком высокую силу тока, поэтому требуется балластный резистор или стабилизатор питания.

Конструктивные различия светодиодов

Если рассматривать массовое производство, то светодиоды выпускаются в трех видах исполнения:

  1. DIP – это светодиод в отдельном корпусе, хорошо защищенный от внешних механических и атмосферных воздействий.

    Имеется рассеивающая линза и длинные ножки, облегчающие монтаж (демонтаж) и проверку. Устанавливается традиционным способом: ножки припаиваются в отверстиях монтажной платы. Как правило, это маломощные сигнальные или декоративные LED элементы.

  2. SMD светодиод – компактное решение, при котором корпус может являться и контактом, и элементом теплоотвода. Такие светодиоды могут быть большой мощности, при установке требуется внешний радиатор.

    Монтаж производится на одну сторону платы, точечной пайкой. Проверка светодиода в корпусе DIP на работоспособность затруднена, поскольку демонтировать его сложно.

  3. COB элемент – это сборка нескольких светодиодов (точнее полупроводниковых кристаллов) в едином корпусе, с общей заливкой композитным материалом.

Проверить каждый отдельный светодиод невозможно, разве что при подаче питания можно разглядеть, какой из кристаллов не светится. Ремонту такие панели не подлежат, можно продолжать пользоваться, пока не перегорят все (или большинство) кристаллов.

Конструкция SMD и COB может быть различной: как с линзой, так и в плоском незащищенном (за исключением заливки композитами) корпусе.

При этом отдельные светодиоды могут иметь собственные контакты, либо общее соединение внутри корпуса. В первом случае можно проверить отдельный светодиод тестером.

Практическая часть: проверка различных светодиодов

С проверкой одиночного элемента все понятно: необходимо просто подать напряжение (значение должно быть немного выше напряжения падения) на ножки светодиода. Это можно сделать при помощи тестера: на его контактах есть напряжение порядка 5 вольт и ограничитель тока в виде внутренних резисторов.

Таким образом, проверяется исправность, но не соответствие рабочим параметрам.

Если надо протестировать характеристики, потребуется специальный прибор для проверки светодиодов. Он должен состоять из регулируемого источника питания (регулировка по току и напряжению), вольтметра, амперметра и люксометра (для замера яркости свечения).

Такие приборы есть в продаже, или изготавливаются самостоятельно (это объемный материал для отдельной статьи).

Но проверка одиночного элемента, как правило, нужна перед его установкой. В основном диоды проверяют в устройствах.

Как проверить гирлянду на светодиодах?

В первую очередь, визуально. Если последовательные LED элементы имеют защиту от неисправности, при перегорании одного диода он переходит в режим короткого замыкания. То есть, ток через него протекает, но он не светится.

Если такой опции нет, проверяется последовательная цепь. Необходимо соединить один щуп мультиметра к плате управления гирляндой на светодиодах, и последовательно проверять цепь после каждого элемента (соблюдая полярность).

Место обрыва цепи – это неисправный элемент. Его можно затем проверить отдельно, для достоверности.

Как проверить светодиоды в светодиодной лампе?

Как правило, внутри светильника расположена матрица из множества LED элементов. Они соединены последовательно, и подключены к общему блоку питания (драйверу).

Проверить СМД светодиод можно, не выпаивая его из монтажной платы. Для этого просто подключаем щупы мультиметра в режиме прозвонки. Исправные элементы будут светиться.
Проверяем светодиоды в лампе — видео

То есть, SMD элементы проверяются по такой же методике, как и DIP. Сопротивление остальной сборки, как и блока питания, на результат не влияют.

Как проверить инфракрасный светодиод?

Если достаточно узнать, пробит он или нет – проверка проводится как на обычном диоде. В одну сторону есть ток, в другую нет. Визуальная проверка возможна с помощью фотоаппарата или камеры смартфона.

Надо подать соответствующее питание на элемент, и посмотреть на него через экран смартфона или фотоаппарата. Свечение явно видно: таким способом обычно проверяют исправность пульта от телевизора.

Обратите внимание

Если вы проверяете светодиод подачей питания на ножки, лучше делать это через резистор 10-100 Ом. Напряжение должно быть в диапазоне 3-5 вольт. Без резистора вы можете превысить силу тока, и LED элемент просто сгорит.

А вот для того, чтобы проверить ультрафиолетовый светодиод, никаких дополнительных приспособлений не требуется.

Единственное ограничение – отсутствие прямого солнечного света, и полумрак в помещении. Иначе вы просто не увидите, как он светится. Напряжение и сила тока, как у стандартного диода.

Справка по напряжению падения

Типовые значения питающего напряжения для разных светодиодов:

  • белый – 3,2-3,6 V
  • синий – 2,9-3,2 V
  • желтый, зеленый – 2,1-2,3 V
  • красный – 1,9 V
  • инфракрасный – 1,9 V
  • ультрафиолетовый – 3,2-3,6 V

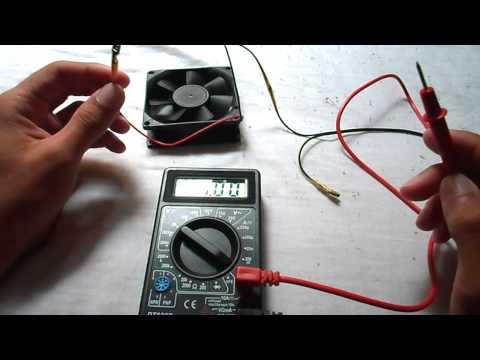

Как пользоваться мультиметром

Автор: Джефф Суованен
(и 3 других участника)

  • Избранное: 410
  • Завершено: 939

Сложность

Умеренная

Шаги

16

Необходимое время

6 минут

Секции

1

  • Как пользоваться мультиметром
    16 шагов

Флаги

0

  • BackЭлектроника Навыки

  • Полный экран

  • Опции

  • История

  • Скачать PDF

  • Править

  • Перевести

  • Встроить это руководство

Введение

  • Цифровой мультиметр

    $19,99

    Купить

    Детали не указаны.

      • Тест на непрерывность показывает нам, связаны ли две вещи электрически: если что-то непрерывно , электрический ток может свободно течь от одного конца к другому.

      • Если непрерывности нет, значит где-то в цепи есть обрыв. Это может указывать на что угодно: от перегоревшего предохранителя или плохой пайки до неправильного подключения цепи.

      • Целостность — один из самых полезных тестов для ремонта электроники.

      Редактировать

      • org/HowToDirection»>

        Для начала убедитесь, что через цепь или компонент, который вы хотите проверить, не проходит ток. Выключите его, отсоедините от розетки и извлеките все батарейки.

      • Вставьте черный щуп в порт COM мультиметра.

      • Вставьте красный зонд в порт ВОммА.

      Редактировать

      • Включите мультиметр и установите циферблат в режим непрерывности (обозначается значком в виде звуковой волны).

      • Не все мультиметры имеют специальный режим непрерывности. Если у вас нет, то все в порядке! Перейдите к шагу 6 , чтобы узнать об альтернативном способе выполнения проверки непрерывности.

      Редактировать

      • Мультиметр проверяет непрерывность цепи, посылая небольшой ток через один щуп и проверяя, принимает ли его другой щуп.

      • Если щупы соединены непрерывной цепью или напрямую соприкасаются друг с другом, через них протекает испытательный ток. На экране отображается нулевое (или близкое к нулю) значение, а на мультиметре гудков . Преемственность!

      • Если тестовый ток не обнаружен, это означает отсутствие непрерывности. На экране отобразится 1 или OL (разомкнутый контур).

      Редактировать

      • Чтобы завершить проверку непрерывности, поместите по одному щупу на каждый конец цепи или компонента, который вы хотите проверить.

      • Как и прежде, если ваша цепь непрерывна, на экране отображается значение, равное нулю (или близкое к нулю), и мультиметр издает звуковой сигнал .

      • Если на экране отображается 1 или OL (разомкнутая петля), непрерывность отсутствует, т. е. отсутствует путь для прохождения электрического тока от одного датчика к другому.

      • Непрерывность является ненаправленной, то есть не имеет значения, какой щуп куда идет. Но есть исключения — например, если в вашей цепи есть диод. Диод подобен одностороннему клапану для электричества, то есть он показывает непрерывность в одном направлении, но , а не в другом.

      Редактировать

      • Если ваш мультиметр не имеет специального режима проверки непрерывности, вы все равно можете выполнить проверку непрерывности.

      • Поверните циферблат на минимальное значение в режиме сопротивления.

      • Сопротивление измеряется в омах, обозначается символом Ом .

      Редактировать

      • В этом режиме мультиметр посылает небольшой ток через один щуп и измеряет то, что (если есть) получает другой щуп.

      • org/HowToDirection»>

        Если щупы соединены непрерывной цепью или напрямую соприкасаются друг с другом, через них протекает испытательный ток. На экране отображается нулевое значение (или близкое к нулю — в данном случае 0,8). Очень низкое сопротивление — это еще один способ сказать, что у нас есть непрерывность.

      • Если ток не обнаружен, это означает отсутствие непрерывности. На экране отобразится 1 или OL (разомкнутый контур).

      Редактировать

      • Чтобы завершить проверку непрерывности, поместите по одному щупу на каждый конец цепи или компонента, который вы хотите проверить.

      • Неважно, какой зонд куда идет; непрерывность является ненаправленной.

      • Как и прежде, если ваша цепь непрерывна, на экране отображается нулевое значение (или близкое к нулю).

      • Если на экране отображается 1 или OL (разомкнутая петля), непрерывность отсутствует, т. е. отсутствует путь для прохождения электрического тока от одного датчика к другому.

      Редактировать

      • org/HowToDirection»>

        Включите мультиметр и установите циферблат в режим постоянного напряжения (обозначается буквой V с прямой линией или символом ⎓).

      • Практически все бытовые электронные устройства работают от постоянного напряжения. Переменное напряжение — то, которое проходит через линии к вашему дому — значительно более опасно и выходит за рамки этого руководства.

      • Большинство мультиметров не имеют автоматического выбора диапазона, а это означает, что вам нужно будет установить правильный диапазон для напряжения, которое вы собираетесь измерять.

      • org/HowToDirection»>

        Каждая настройка на циферблате указывает максимальное напряжение, которое она может измерить. Так, например, если вы планируете измерять больше 2 вольт, но меньше 20, используйте настройку 20 вольт.

      • Если вы не уверены, начните с самого высокого значения.

      Редактировать

      • Подсоедините красный щуп к положительной клемме, а черный щуп к отрицательной клемме.

      • Если ваш диапазон был установлен слишком высоким, вы можете получить не очень точные показания. Здесь мультиметр показывает 9 вольт. Это нормально, но мы можем повернуть циферблат в более низкий диапазон, чтобы получить лучшее чтение.

      • Если вы установите слишком низкий диапазон, мультиметр просто покажет 1 или OL, указывая на то, что он перегружен или находится вне диапазона. Это не повредит мультиметру, но нам нужно установить шкалу на более высокий диапазон.

      Редактировать

      • Для начала убедитесь, что через цепь или компонент, который вы хотите проверить, не проходит ток. Выключите его, отсоедините от розетки и извлеките все батарейки.

      • Помните, что вы будете проверять сопротивление всей цепи. Если вы хотите протестировать отдельный компонент, например резистор, проверяйте его сам по себе, а не припаянный!

      • Вставьте черный щуп в порт COM мультиметра.

      • Вставьте красный зонд в порт ВОммА.

      Редактировать

      • Включите мультиметр и установите шкалу в режим сопротивления.

      • Сопротивление измеряется в омах и обозначается символом Ω .

      • Большинство мультиметров не имеют автоматического выбора диапазона, а это означает, что вам нужно будет установить правильный диапазон сопротивления, которое вы собираетесь измерять. Если вы не уверены, начните с самого высокого значения.

      Редактировать

      • Поместите по одному щупу на каждый конец цепи или компонента, который вы хотите проверить.

      • org/HowToDirection»>

        Неважно, какой зонд куда идет; сопротивление ненаправленное.

      • Если показания мультиметра близки к нулю, диапазон слишком высок для правильного измерения. Поверните циферблат на более низкую настройку.

      • Если вы установите слишком низкий диапазон, мультиметр просто покажет 1 или OL, указывая на то, что он перегружен или находится вне диапазона. Это не повредит мультиметру, но нам нужно установить шкалу на более высокий диапазон.

      • Другая возможность заключается в том, что цепь или компонент, который вы тестируете, не имеют непрерывности, то есть имеют бесконечное сопротивление. Непрерывная цепь всегда будет показывать 1 или OL при проверке сопротивления.

      Редактировать

    1. Редактировать

    Почти готово!

    Финишная черта

    Отменить: я не завершил это руководство.

    9Это руководство заполнили еще 39 человек.

    Автор

    с 3 другими участниками

    Значки:
    48

    +45 дополнительных значков

    Команда

    Учебный курс Франка

    Диоды

    Диод — это полупроводниковый прибор, проводящий ток только в одном направлении. Этот эффект используется для выпрямления, когда
    положительная часть сигнала переменного тока может пройти, в то время как отрицательная часть заблокирована.
    Диод имеет две разные клеммы. Положительный электрод называется анодом, а отрицательный катод. Катод
    всегда четко обозначены на корпусе диода в виде кольца.
    Назначение всех этих диодов одинаковое. Различия заключаются в максимальном рабочем напряжении и максимальном
    токи.
    На электронных платах и ​​принципиальных схемах диоды часто обозначаются буквой D.


    Различные размеры означают разные рабочие напряжения и/или разные токи.
    Символы

    Символ выражает одностороннюю функцию диода. Стрелка на схеме показывает направление
    текущий поток.


    Ток может течь только в одном направлении: От анода к катоду — в направлении стрелки.
    Типы

    Как и все электронные устройства, диоды имеют потери при работе. Но сравните с резисторами падение напряжения на
    диод не зависит от сопротивления и тока. Падение напряжения на диоде фиксировано. Это всегда
    0,7 В, независимо от того, какой ток течет. (Некоторые люди говорят, что это 0,6 В).


    Падение напряжения на диоде всегда составляет 0,7 В.
    Приложения

    В электронике очень часто используется односторонний символ. Напряжение постоянного тока может быть заблокировано или добавлено, а напряжение переменного тока
    исправленный.
    Но также тот факт, что падение напряжения всегда одинаковое и стабильное, может использоваться в качестве опорного напряжения в
    цепях стабилизаторов и в измерительных каскадах.

    Когда ток идет только в одном направлении (от анода к катоду) и падение напряжения на диоде
    всегда 0,7 В (или 0,6 В), тогда напряжение на аноде должно быть примерно на 0,6 В выше, чем на катоде. Мы говорим
    диод находится в прямом смещении.


    Смещение вперед.
    Напряжение на аноде больше, чем на катоде. Падение напряжения 0,6В.

    Когда напряжение на аноде меньше, чем на катоде, диод блокируется. Ток через диод не течет.
    напряжение на катоде поступает от другого источника, но не через диод. Диод находится в обратном смещении.


    Обратное смещение.
    Напряжение на аноде более отрицательное, чем на катоде. Ток не может течь через диод.
    напряжение на катоде поступает от другого источника.


    Диод в прямом направлении. Лампочка светится. Напряжение на лампочке 11,3 В, потому что падение напряжения
    на диоде 0,7В.


    Диод в обратном направлении. Течения тока нет. Лампочка не светится.


    Лампа горит при наличии напряжения от аккумулятора или внешнего источника питания. Когда оба
    приложенный ток течет от источника питания, потому что напряжение немного выше (12 В), чем от
    батарея (12В — 0,7В = 11,3В).
    Диод также предотвращает разрушение аккумулятора от внешнего напряжения.
    В этом случае диод работает в обратном направлении.


    Синусоида входного сигнала переменного тока обрезана. Через диод проходит только положительная часть.
    Дополнительная информация в разделе
    Источники питания


    Защита от обратной полярности.
    Ток протекает только при правильной полярности батареи.
    Преимущество: предохранитель не сработает
    Недостаток: потеря напряжения 0,7 В, необходимо соблюдать максимальный ток.


    Другая защита от обратной полярности.
    При правильной полярности диод не влияет. Обратная полярность, ток короткого замыкания
    течет и перегорает предохранитель.
    Преимущество: Отсутствие потери напряжения, рабочий ток не должен соблюдаться.
    Недостаток: Предохранитель выйдет из строя и его придется заменить в случае неправильной полярности.
    Тестирование

    Диод не имеет определенного омического сопротивления, так как падение напряжения фиксировано и не зависит от
    Текущий. Результат измерения омметром больше зависит от самого омметра, чем
    на диоде. Не используйте диапазон омметра вашего мультиметра. Всегда используйте специальный диодный диапазон.
    Однако значение на дисплее не имеет значения. Мультиметр используется только для проверки проводимости диода.
    или нет.


    Мультиметр в диодном диапазоне.
    Плюсовой провод к аноду.
    Течет ток. На дисплее отображается значение.


    Плюсовой провод к катоду.
    Теперь ток не должен течь.
    На дисплее отображается обрыв цепи.
    Диод исправен.

    Как и всегда при работе с омметром на плате, правильный результат измерения вы получите только после отключения питания.
    хотя бы один диодный провод от остальной части схемы.

    Под напряжением диод можно проверить, измерив падение напряжения.
    Напряжение на аноде должно быть на 0,7 В выше, чем на катоде.
    Напряжение такое же, диод имеет короткое замыкание.


    Во время работы падение напряжения 0,7В. (Анод к катоду)


    Таким образом, напряжение на катоде на 0,7 В ниже, чем на аноде.
    Поиск и устранение неисправностей

    На практике неисправные диоды всегда имеют короткое замыкание. Теоретически возможно сначала короткое замыкание диода, а затем
    он разрывается из-за гораздо более высокого тока и становится высокоомным. Но на практике срабатывает предохранитель или
    резистор сгорит раньше, чем это произойдет.

    Под напряжением диод не только создает падение напряжения 0,7В, но и может разделять два разных напряжения. А
    напряжение на катоде не обязательно должно совпадать с напряжением на аноде. Это также может исходить от другого
    источник напряжения. В общем, если напряжение на катоде выше, чем на аноде, напряжение приходит откуда угодно
    еще и диод удерживает напряжения отдельно. Диод в порядке.

    Как и всегда, в электронике большой проблемой является нагрев. Диоды перегреваются и/или создают холодные точки пайки.
    Внимательно проверьте все точки пайки платы и в случае сомнений пропаяйте соединения.
    Если диод неисправен, по возможности выберите диод большего размера.

    Список обычных диодов

    Диоды отличаются максимальным рабочим напряжением и максимально допустимым током. Типы
    достигают от нескольких мА (1N914) до нескольких ампер (BY550).
    Вот некоторые распространенные диоды и их характеристики:

    Тип Напряжение (максимальное) Текущий (максимум)
    1Н914 100 В 75 мА
    1Н4148 75 В 200 мА
    1N4001 50 В 1 А
    1N4002 100 В 1 А
    1N4003 200 В 1 А
    1Н4004 400 В 1 А
    1N4005 600 В 1 А
    1Н4006 800 В 1 А
    1Н4007 1000 В 1 А
    1N5400 50 В 3 А
    1N5401 100 В 3 А
    1N5402 200 В 3 А
    1N5404 400 В 3 А
    1N5406 600 В 3 А
    1Н5407 800 В 3 А
    1Н5408 1000 В 3 А
    133 года 1300 В 1 А
    BY 255 1300 В 3 А
    BY550-400 400 В 5 А
    Цены

    Диоды очень дешевы, и стандартные типы не должны отсутствовать в каждой мастерской.
