Как проверить диод мультиметром не выпаивая

Простой способ проверки светодиода без выпаивания из схемы. Проверка диода мультиметром на плате

Инструкция — как проверить диод мультиметром (тестер)

Как проверить исправность диодного моста — пошаговая инструкция

Как проверить светодиод тестером

Как проверить диод?

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как проверить диод мультиметром?

Как проверить диод мультиметром не выпаивая

Содержание: Что нужно знать о диодных мостах Расположение диодного моста на плате и меры предосторожности Простейшая и грубая проверка Прозвонка диодного моста мультиметром Полная проверка диодного моста. Для начала мы рассмотрим, какими бывают и что внутри диодного моста. Встречаются данные элементы схемы в двух исполнениях:. В любом случае выпрямительный однофазный диодный мост состоит из четырех полупроводниковых диодов, соединенных между собой последовательно-параллельным образом.

Переменное напряжение подается на две точки, в которых соединены анод с катодом разноименные полюса диодов. Постоянное напряжение снимается с точек соединения одноименных полюсов: плюс с катодов, минус с анодов. Зарисуйте себе эту схему, она нам пригодится при проверке. Диодные мосты устанавливаются в блоках питания как импульсных так и трансформаторных. Стоит отметить, что в импульсных блоках, которые сейчас используются во всей бытовой технике, мост установлен на входе В.

На его выходе напряжение достигает В — это амплитудное напряжение сети. В трансформаторных блоках питания устанавливаются они в цепи вторичной обмотки обычно с пониженным напряжением. Если устройство не работает и вы обнаружили сгоревший предохранитель, не спешите включать прибор после его замены.

Во-первых, при наличии проблем на плате предохранитель сгорит повторно. Такой блок питания нужно включать через лампочку. Для этого возьмите патрон и вкрутите в него лампу накаливания на Вт и подключите её в разрыв фазного провода для подключения к сети.

Если вы собираетесь часто ремонтировать блоки питания, можно сделать удлинитель с патроном, установленным в разрыв питающего провода для подключения лампы, это поможет сохранить ваше время. Если на плате есть короткое замыкание — при включении в сеть через неё потечет высокий ток, перегорит предохранитель или дорожка на плате, или провод, или выбьет автомат. Но если мы вставили в разрыв лампочку, сопротивление спирали которой ограничит ток, она загорится во весь накал, сохранив целостность всего вышеперечисленного.

Если короткого замыкания нет или блок исправен допустимо либо легкое свечение лампы, либо полное его отсутствие. Нам понадобится индикаторная отвертка. Она стоит копейки и должна быть в наборе инструментов в каждом доме. Нужно просто прикоснуться сначала ко входу В выпрямителя, если на фазном проводе загорится индикатор, значит напряжение присутствует, если нет, проблема явно не в диодном мосте и нужно проверить кабель.

При наличии напряжения на входе проверяем напряжение на плюсовом выходе выпрямителя, оно в этой точке может доходить до В, индикатор вам его покажет. Если индикатор не светится — диодный мост в обрыве. К сожалению, больше ничего мы узнать с помощью индикаторной отверткой не сможем.

О том, как пользоваться индикаторной отверткой , можете узнать из нашей статьи. Любую деталь на плате можно выпаять для проверки или прозвонить не выпаивая. К диодному мосту это тоже относится, можно его не выпаивать, но лучше и удобнее для проверки его выпаять. Мост, собранный из отдельных диодов, довольно удобно проверять и на плате. Почти в каждом современном мультиметре есть режим проверки диодов, обычно он совмещен со звуковой прозвонкой цепи. В этом режиме выводится падение напряжение в милливольтах между щупами.

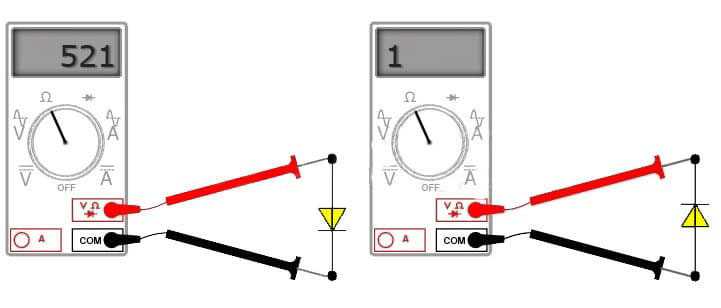

Если красный щуп подсоединен к аноду диода, а черный к катоду, такое подключение называется в прямом или проводящем направлении. В этом случае падение напряжения на PN-переходе кремниевого диода лежит в диапазоне мВ, что вы можете наблюдать на картинке.

Кстати на ней изображена проверка в режиме измерения сопротивлений, так тоже можно, но есть и специальный режим проверки диодов, результаты будут, в принципе, аналогичны.

Если поменять щупы местами — красный на катод, а черный на анод, на экране будет либо единица, либо значение более порядка Такие измерения говорят о том, что диод исправен, если в одном из направлений измерения отличаются, значит, диод неисправен. Например, сработала прозвонка — диод пробит, в обоих направлениях высокие значения как при обратном включении — диод оборван.

Диоды Шоттки имеют меньшее падение напряжения, порядка мВ. Как проверить диодный мост стрелочным мультиметром, рассказывается на видео:. Кстати, проверку можно выполнить вообще без тестера — батарейкой и контрольной лампочкой или светодиодом.

При правильном включении диода ток потечет через лампочку и она засветится. В заключение хотелось бы отметить, что диодные мосты устанавливаются повсюду: в зарядном устройстве, сварочном аппарате, на инверторе, в блоках питания и т. Благодаря описанной методике вы сможете проверить диоды на работоспособность в домашних условиях.

Ваш e-mail не будет опубликован. Вы здесь: Главная База знаний Основы электротехники и электроники. Автор: Александр Мясоедов. Как проверить исправность диодного моста — пошаговая инструкция. Опубликовано: Статья Видео Во многих устройствах, работающих от сети В, установлен диодный мост. Это устройство, состоящее из четырех для однофазной сети или шести для трехфазной полупроводниковых кремниевых диодов. Оно нужно для преобразования переменного тока в постоянный.

На его вход подается переменный ток, на выходе получается пульсирующее напряжение постоянное по знаку. Данные элементы схемы часто выходят из строя, утягивая за собой предохранитель. Давайте разберемся, как выполняется проверка диодного моста на исправность разными способами. Один комментарий василь. Добавить комментарий Отменить ответ Ваш e-mail не будет опубликован.

Другие статьи по теме Что такое линейное и фазное напряжение, каково их соотношение? Как маркируются резисторы по мощности и сопротивлению — обзор стандартов.

Простой способ проверки светодиода без выпаивания из схемы. Проверка диода мультиметром на плате

English Help. By continuing to browse, you consent to our use of cookies. You can read our Cookies Policy here. Добро не забывается! Девочку назвали Россией. Ок на связи! Красивый сокол!

Грубо проверить диод мультиметром, не выпаивая из платы можно обычным способом, и в большинстве случаев этого вполне достаточно.

Инструкция — как проверить диод мультиметром (тестер)

В процессе ремонта бытовой техники или других электронных устройств: монитора, принтера, микроволновки, блока питания компьютера или автомобильного генератора например, Valeo, БОШ или БПВ и т. Расскажем подробно про тестирование диодов. Учитывая разнообразие этих радиоэлементов, единой методики проверки их работоспособности не существует. Соответственно, для каждого класса есть свой способ тестирования. Рассмотрим, как проверить диод шоттки, фотодиод, высокочастотный, двунаправленный и т. Что касается приборов для тестирования, мы не станем рассматривать экзотические способы проверки например, батарейку и лампочку , а будем пользоваться мультиметром подойдет даже такая простая модель, как DTb или тестером. Эти приборы практически всегда есть дома у радиолюбителя.

Как проверить исправность диодного моста — пошаговая инструкция

Давайте научимся ими пользоваться. Переведите тестер в режим проверки транзисторов — Hfe и вставьте светодиод в разъём, как на картинке ниже. Как проверить светодиод на работоспособность? Вы видите свечение?

Светодиод — полупроводниковый прибор, по своей структуре напоминающий обычный диод.

Как проверить светодиод тестером

Печально, но начинать нужно с теории. Придётся изучить виды диодов, область и цели применения. Не углубляясь в физические основы электроники, пробежимся по поисковым запросам. Важно понимать, что все диоды объединяет способность пропускать ток в одном направлении, блокируя движение частиц противоположном, образуя своеобразные вентили. Затем обсудим, как проверить мультиметром диод. Итак, диоды пропускают ток в прямом направлении и блокируют в обратном.

Как проверить диод?

И для любителей, и для профессионалов электроники очень важным умением является способность определить полярность где катод, а где анод и работоспособность диода. Так как мы знаем, что диод, по сути, является не более, чем односторонним клапаном для электричества, то вероятно, мы можем проверить его однонаправленный характер с помощью омметра, измеряющего сопротивление по постоянному току питающегося от батареи , как показано на рисунке ниже. При подключении диода одним способом мультиметр должен показать очень низкое сопротивление на рисунке a. При подключении диода другим способом мультиметр должен показать очень большое сопротивление на рисунке b некоторые модели цифровых мультиметров в этом случае показывают «OL». В большинстве цифровых мультиметров, которые я видел, красный вывод используется, как положительный, а черный, как отрицательный, в соответствии с соглашением о цветовой маркировке электроники. Одна из проблем использования омметра для проверки диода заключается в том, что мы имеем только качественное значение, а не количественное.

Как проверить различные типы диодов тестером — полная инструкция . протестировать диод не выпаивая, когда он находится на плате, как и другие .

Как и большинство измерительных приборов, мультиметры тестеры делятся на аналоговые и цифровые. Основное их отличие состоит в том, что информация о результатах измерений первой разновидности передаются с помощью определенной шкалы и стрелок на ней, во втором же случае эти данные отображаются в цифровом виде, на жидкокристаллическом экране. Аналоговые устройства появились ранее, их главным достоинством является невысокая цена, а недостатком — неточности измерений. Следовательно, если отметка должна быть максимально верна, рекомендуется приобрести цифровой мультиметр.

Обычно выходят из строя силовые, выпрямительные диоды, т. Причиной неисправностей диодов может быть их перегрев, нарушение теплового контакта с радиатором или увеличение температуры окружающей среды, выход из строя других элементов схемы которые вызвали увеличение допустимого напряжение на диоде, низкое качество их исполнения. Неисправность выпрямительных диодов может быть причиной повышения напряжения питания на компонентах схемы и возникновения дополнительных неисправностей. Отказ диода может выражаться в коротком замыкании между разными полупроводниками p-n слоя, отсутствию контакта между ними обрыв и появлению тока утечки. Диод является полупроводником, работа которого основана на свойствах p-n перехода.

Теория и практика.

Определение пригодности радиодеталей — основная процедура, проводимая при ремонте или обслуживании радиоэлектронной аппаратуры. И если с пассивными элементами все более или менее понятно, то активные требуют специальных подходов. Проверить сопротивление резистора или целостность катушки индуктивности не составляет труда. С активными компонентами дело обстоит немного сложнее. Необходимо отдельно разобраться в том, как проверить диод мультиметром своими руками, учитывая, что это простейший и наиболее часто встречающийся полупроводниковый элемент электронных схем. Вкратце можно сказать, что диод представляет собой полупроводниковый компонент электронной схемы, предназначенный для однонаправленного пропускания тока. Другими словами, прибор пропускает ток в одном направлении, запирая его течение в обратном, образуя своеобразный электрический вентиль.

Как проверить стабилитрон мультиметром расписано по шагам

Любой электроприбор нуждается в стабильном энергоснабжении. Для этого существуют стабилизаторы, ШИМ контроллеры и прочие разновидности блоков питания.

Какой бы простой не была схема стабилизатора, она стоит определенных денег. В некоторых случаях высокое качество питания не требуется. Чаще всего такая ситуация бывает, когда надо обеспечить часть большой электросхемы напряжением, отличным от основного, стабильного.

Самый простой элемент, обеспечивающий относительно стабильное напряжение – это стабилитрон.

Поскольку это единичная деталь, ремонт блока питания представляется несложным. Как проверить стабилитрон? Как и любую другую деталь, только есть нюансы, связанные с конструкцией.

Как работает этот элемент?

И внешне, и по реализации p-n перехода, этот элемент похож на полупроводниковый диод. Даже схематическое обозначение не сильно отличается.

Через него также протекает ток в одном направлении, при этом есть одна особенность. Диод организует движение частиц только от анода к катоду, прохождение обратного тока является аварийной ситуацией: то есть пробоем радиоэлемента.

В стабилитроне обратный ток является нормальной ситуацией, именно эта особенность определяет его назначение. При возникновении на его выводах определенного значения вольтажа, открывается движение электронов в направлении от катода к аноду, и элемент становится обратно проводимым.

Причем это напряжение является основной характеристикой: например, стабилитрон на 12 вольт при достижении этого значения начинает пропускать ток в обратном направлении.

Рассмотрим это явление на простом примере

Допустим, у нас есть сосуд для воды со сливным патрубком на определенном уровне.

Когда жидкость достигает необходимой высоты, происходит перелив из сливного патрубка. То есть, сосуд будет заполняться только до определенного значения, которое будет оставаться стабильным до определенного напора. Если поступление воды превысит возможности сливного патрубка, сосуд переполнится или лопнет.

Переводим ситуацию в электронику.

напор воды – это максимальная сила тока, на которую рассчитан стабилитрон без электрического (термического) разрушения;
необходимый уровень – это напряжение срабатывания стабилитрона.

При достижении заданного напряжения, оно фиксируется, и «лишний» ток движется в обратную сторону. Таким образом, элемент стабилизирует напряжение. Если сила тока будет слишком высокой, стабилитрон сгорит.

Обратите внимание

Стабилитроны работают только в цепях постоянного тока, стабилизация происходит только по напряжению.

Основная цель определения работоспособности – проверка стабилитрона на напряжение стабилизации.

Как проверить стабилитрон мультиметром на исправность?

Методика аналогична классическому диоду. Выставляем переключатель в положение проверки диодов (присутствует на любом устройстве) и соединяем щупы с контактами детали. Прямое подключение показывает протекание тока, обратное – запертое состояние p-n перехода.

Важно! Напряжение на проводах прибора должно быть ниже значения срабатывания радиоэлемента. Иначе проверить стабилитрон мультиметром не получится: он будет открыт одинаково в каждом направлении.

Этот тест говорит лишь о том, что элемент не «пробит». Замерить параметры таким способом не получится.

А как проверить стабилитрон тестером на соответствие напряжения срабатывания?

Для начала надо узнать, на сколько вольт стабилитрон. Как это сделать? По маркировке. В зависимости от типа корпуса, это может быть символьное или цветовое обозначение. Таблицы маркировок есть в справочниках, подробно останавливаться на этом вопросе не будем.

Собираем несложную схему с балластным резистором (для ограничения тока, поскольку нагрузка не предусмотрена).

Важно: Обратите внимание на подключение детали: в отличие от диода плюс соединен с минусом, минус с плюсом.

Подопытный стабилитрон рассчитан на значение стабилизации 5,1 вольта. Как проверить исправность? Подать на вход различные значения напряжения с помощью регулируемого блока питания.

Сначала выставляем значение, ниже уровня срабатывания: 4 вольта. На выходе получаем тоже самое. Это означает, что p-n переход не пробит.

Постепенно повышаем входное значение. Если деталь исправна, после значения 5,1 вольта напряжение на выходе будет стабильным, и не должно превышать напряжения срабатывания.

Что мы и видим на иллюстрации:

То есть наш стабилитрон исправен.

Важно помнить (как при тестировании, так и при проверках), что сила тока не может быть бесконечно большой. Любой стабилитрон рассчитан на определенные режимы работы: как правило, на небольшие токи.

Можно ли проверить стабилитрон не выпаивая?

Да, это возможно, но тестируются не все режимы радиоэлемента. Стабилитрон всегда имеет электрические связи с остальными элементами схемы, поэтому проверить его на пробой в составе изделия невозможно.

Вы сможете проверить стабилитрон мультиметром на плате только на стабильность напряжения питания. Для этого необходимо включить электроприбор, и соединить щупы тестера с ножками детали.

Естественно, вы должны знать исходное значение по маркировке. При этом надо замерить напряжение на входе и после стабилизатора. Если значение на входе выше или равно напряжению после стабилитрона, значит он исправен.

Как проверить двусторонний стабилитрон?

Эта деталь представляет собой два стабилитрона в одном корпусе, соединенная навстречу друг другу.

Такой элемент может работать с импульсным напряжением, и с переменной полярностью. Проверка на пробой бессмысленна, поэтому можно лишь тестировать соответствие напряжения стабилизации.

Для этого собирается схема, аналогичная описаниям выше. Для проверки необходимо также подавать на вход завышенное напряжение, только различной полярности.

В обоих случаях на выходе должно быть стабилизированное значение напряжения, в соответствии с маркировкой. Разумеется, проверка возможна и на монтажной плате, если обеспечить входное напряжение разной полярности.

Как проверить светодиод мультиметром в домашних условиях

Примерно 2% всех диодов бракованные, поэтому важно знать, как проверить светодиод на бездефектность. Светодиод 2835 получил наибольшее распространение. Обладает хорошей светоотдачей в сочетании с большим углом рассеивания, а также компактностью и доступной ценой. Применяется в фонарях, низковольтных лампах, автомобильных фарах, светодиодных лентах, бытовых осветительных приборах. Существует несколько типов светодиодов 2835. Все они отличаются падением напряжения, световым потоком, силой тока.

Как проверить светодиод мультиметром

Светодиод представляет собой полупроводниковый прибор с двумя ведущими электрическими параметрами:

рабочий ток;
падение напряжения.

Проверить исправность диода можно несколькими способами.

Проверка мультиметром

Мультиметр — это прибор, измеряющий основные параметры электрического устройства. Для проверки светодиода на работоспособность нужен мультиметр с режимом «прозвонка» — проверка диодов. Посмотреть оптом светодиодную ленту от производителя.

Проверка светодиода мультиметром:

Вставьте щупы в отверстия на тестере: черный – COM, красный – V.
Установите режим набора номера.
Подсоедините щупы к светодиоду: красный щуп – к аноду (+), черный – к катоду (-). Светодиод не сгорит, если щупы подключены неправильно. Просто показания мультиметра останутся неизменными. При правильном подключении щупов загорится рабочий светодиод.

Силы тока (питания) в «прозвонке» мультиметра недостаточно, чтобы диод светился на полную мощность. Поэтому можно увидеть свечение в сумерках. Если выключить свет невозможно, то показания тестера укажут на исправность светодиода — они отличаются от 1. 9.0003

Проверка тестером

Второй способ, проверка работоспособности светодиода тестером, заключается в использовании функции контроля исправности транзисторов. Под табло находится круглый разъем (обычно синий) с отверстиями по кругу. Справа над этим разъемом — NPN, слева — PNP.

Чтобы убедиться в работоспособности светодиода, необходимо вставить его ножки в следующие отверстия:

ПНП: длинная ножка в «Е», короткая в «С»
NPN: длинный — в «С», короткий — в «Е».

Ноги имеют разную длину только для диодов малой мощности. Более длинная ножка светодиода — это клемма анода (+), короткая ножка — катод (-).

Для мощных светодиодов на выходах обозначены «+» и «-». Для SMD 2835, SMD 5730 «-» обозначается срезанным углом корпуса.

Звон мощных светодиодов, работающих на токи в сотни и тысячи мА, обычно сопровождается свечением и свидетельствует о работоспособности элементов. Но при включении на рабочий ток они как бы светят «в полсилы». Это свидетельствует о повреждении кристалла, который сложно поменять (например, в прожекторе) и поэтому следует заранее произвести проверку.

Перед проверкой рекомендуется внимательно осмотреть светодиод. Если это большой желтый квадрат, то узнать его работоспособность мультиметром невозможно, так как напряжение такого светодиода превышает 20 вольт.

Прожектор из нескольких мелких смд проверяется тестером. Нужно разобрать прожектор и найти диодную плату.

Проверка:

Установите тумблер тестера на проверку светодиодов.
Прикрепите щупы к светодиоду. Важно, чтобы красный провод питался от «+», черный — от «-». Если соединение правильное, диод загорится.

Для проверки инфракрасного светодиода необходимо вставить его в отверстия транзисторного разъема и посмотреть через видеокамеру мобильного телефона. Человеческое зрение не улавливает инфракрасные лучи. Работающий светодиод выглядит как светящееся пятно с размытыми контурами на экране телефона.

Проверка светодиода в домашних условиях

Дома можно проверить светодиод, подключив его к источнику питания. Например, для зарядки мобильного телефона или фонарика. Тестер можно сделать из старой зарядки от телефона или другого ненужного электроприбора.

Осмотр:

Отрежьте разъем на конце шнура питания и зачистите провода.
Красный провод подключается к «+», черный провод подключается к «-». Если питание 1,5 вольта и более, то диод начнет светиться.

Светодиодная лента состоит из нескольких светодиодных элементов, они собраны по 3 штуки в сегмент. Это позволяет разделить ленту, и ее производительность не изменится.

Экспертиза:

Рабочая лента загорится после полной подачи электрического тока на контакты.
Если светится небольшой сегмент, значит токопровод не в порядке. Нужно проверить тестером.
светодиоды неисправны, когда не горят 3 штуки подряд.

Можно ли проверить с батарейкой

Проверить диод можно без тестера с помощью батарейки Крона (9 вольт) или нескольких пальчиковых батареек соединенных друг с другом. Проверка сверхъярких (желтых, белых, синих) диодов процедура несложная. Достаточно подключить к выводам такого элемента более 3 вольт – 4,2 вольта.

Аккумулятор на 3 вольта (или 2 штуки по 1,5 вольта) можно использовать в качестве питания при проверке работоспособности. Белые и синие светодиоды тестируются без использования резистора (ограничивает ток). Для желтого и красного нужен резистор на 60-70 Ом. Лучше всего использовать разряженную круглую батарейку типа «таблетка». Например, от электронных напольных весов.

Осмотр:

Прикрепите 1 иглу от одноразового шприца к батарее липкой лентой с одной и другой плоской стороны.
Проверьте работоспособность диода.

Как проверить без пайки

Чаще всего в состав светодиодной системы входит светодиод, и без выпаивания вставить его в разъем не получится. Проверить исправность с помощью щупов тоже не получится, т. к. их нельзя воткнуть в разъем. Можно исследовать светодиоды без пайки, сделав нехитрое устройство из переходника со щупами. В качестве переходника отлично подойдут обычные канцелярские скрепки (отверстия в разъеме NPN и PNP мультиметра маленькие).

Как прозвонить светодиод:

Припаяйте выпрямленные адаптеры скрепки к щупам тестера. Для более надежной изоляции кабелей скобами нужно поместить между ними текстолит и перемотать получившееся приспособление изолентой.
Вставьте переходники для скрепок в отверстия разъема NPN или PNP и прикрепите щупы к контактам светодиода. При этом отпаивать его от системы нет необходимости.

Проверка диода не вызовет особых затруднений. С этим справится абсолютно любой. Для этого не обязательно иметь знания из области электроприборов. Или понять, что такое «вольт». Достаточно захотеть самостоятельно проверить работоспособность светодиодов. RGB-светодиодная лента.

Светодиоды экономичнее и надежнее обычных лампочек накаливания, но и они могут выйти из строя или просто выйти из строя. Есть несколько способов проверить светодиод. Например, мультиметром или используя в качестве питания обычные батарейки в сочетании с подручными средствами (канцелярскими скрепками, иглами от шприца). Самая простая, точная и надежная проверка – тестером.

Как проверить резистор с помощью мультиметра или без него

Резистор — это двухконтактный пассивный электронный компонент, который сопротивляется или ограничивает протекание электрического тока в цепи. Это важнейший компонент, присутствующий в каждой цепи различных форм и размеров для управления уровнями сигнала, разделения напряжения, реализации смещения, защиты других электронных компонентов в цепи и т. д.

Таким образом, если резистор выйдет из строя или выйдет из строя, это может привести к выходу из строя цепи и сделать устройство непригодным для использования. Это руководство поможет вам найти неисправный резистор, не удаляя его полностью из цепи, и измерить сопротивление резистора с помощью мультиметра или без него.

шага для проверки резистора с помощью мультиметра

Когда резистор выходит из строя, он обычно обугливается или сгорает. В результате он либо перестает проводить электрический ток/сигнал, либо не сопротивляется протеканию тока. Если вы считаете, что резистор в цепи вышел из строя или вам необходимо его проверить, выполните следующие действия.

Шаг 1: Отключите питание цепи

Прежде чем вы получите доступ или начнете проверять цепь на наличие неисправного резистора, вы должны отключить устройство от сети, так как это может привести к летальному исходу. Если устройство питается от батареи, извлеките ее, так как это может привести к ложным срабатываниям или показывать неверные значения во время тестов.

Шаг 2. Приобретите мультиметр

Чтобы проверить или найти неисправный резистор в цепи, вам понадобится мультиметр с настройкой сопротивления (желательно автоматический выбор диапазона). Если у вас уже есть мультиметр, переключите шкалу мультиметра в режим сопротивления или настройку с помощью символа Ом (Ом).

Если вы никогда не пользовались мультиметром или являетесь новичком, узнайте, как пользоваться мультиметром, прежде чем продолжить.

Кроме того, проверьте, нет ли в цепи большого конденсатора, и разрядите его, замкнув две его клеммы перед измерением или проверкой резистора. Замыкание клемм конденсатора полностью разрядит его и предотвратит повреждение мультиметра или отображение неправильных значений. Теперь вы готовы проверить резистор в цепи.

Шаг 3. Проверьте или измерьте сопротивление резистора с помощью мультиметра

Подсоедините щупы мультиметра к резистору в цепи, которая, по вашему мнению, неисправна или выглядит обугленной или сгоревшей. Вы можете прикоснуться щупами к клеммам резистора или к паяным соединениям на плате, чтобы проверить резистор.

Тем не менее, рекомендуется отпаять один из выводов резистора от схемы, чтобы получить точный результат и значение теста. Подсоединив щупы к клеммам резистора, проверьте значение на мультиметре.

Если резистор в порядке, мультиметр покажет его значение в Ом, кОм или МОм. Однако, если резистор неисправен или поврежден, мультиметр может отображать 0 или 1.

Если отображается значение 0, резистор поврежден, и ток не проходит. Если значение равно 1, резистор поврежден, пропуская весь ток, т. е. он больше не сопротивляется протеканию тока. В обоих случаях резистор необходимо заменить резистором того же номинала.

Чтобы проверить значения отдельных резисторов (вне цепи), подключите провода щупа мультиметра к двум клеммам резистора — не имеет значения, в какую сторону, поскольку резисторы не являются направленными компонентами. Убедитесь, что шкала мультиметра находится в режиме измерения сопротивления. Затем проверьте значение на мультиметре.

Если у вас нет мультиметра с автоматическим выбором диапазона, мультиметр может отображать значение 1, указывая на то, что сопротивление резистора слишком велико для измерения. В таком случае поверните циферблат на мультиметре, чтобы установить более высокое значение сопротивления. Если он по-прежнему показывает 1, резистор, вероятно, поврежден и нуждается в замене.

Точно так же, чтобы проверить, работает ли резистор SMD (устройство для поверхностного монтажа), вы можете проверить или измерить значения резистора SMD. Подключите два щупа мультиметра к клеммам резистора SMD и проверьте значение на мультиметре.

Определение номиналов резисторов без мультиметра

Вы не можете измерить значение закороченного или поврежденного резистора с помощью мультиметра. Однако вы можете прочитать цветные полосы на резисторе, чтобы определить его значение.

Например, если стандартный четырехполосный резистор (на основе металлической пленки, углеродной пленки или пленки оксида металла) имеет красный, черный и красный цвета в качестве первых трех полос, его значение можно рассчитать как:

20 x 10² = 2000 Ом (Ом) или 2 кОм (килоом)

Значения резисторов для поверхностного монтажа

Вместо цветных полос на резисторах SMD написаны три или четыре цифры, которые можно интерпретировать для расчета номинала резистора. В трехразрядном резисторе для поверхностного монтажа третья цифра указывает индекс/значение мощности 10-кратного множителя.

Например, резистор SMD со значением 102 означает 10 (первые две цифры) x 10² (третья цифра) = 1000 Ом или 1 кОм .

512 = 51 x 10² = 5100 Ом или 5,1 кОм

821 = 82 x 10¹ = 820 Ом или 0,820 кОм

В четырехразрядном резисторе для поверхностного монтажа четвертое значение указывает значение индекса/мощности 10-кратного множителя. Например, 8210 = 821 x 10º = 821 Ом . Аналогично, 8211 = 821 x 10¹ = 8210 Ом (8,21 кОм) и 8212 = 821 x 10² = 82 100 Ом (82,1 кОм) .

Если между цифрами резистора SMD есть значение R , это указывает на десятичную точку. Например, 1R50 или 1R5 — это 1,5 Ом.

Как только вы найдете номинал резистора, замените поврежденный резистор новым. Вы можете купить новый резистор в ближайшем хобби или интернет-магазине электронных компонентов и заменить неисправный резистор, выпаяв его, а затем припаяв новый резистор. Если у вас нет опыта или вы никогда не паяли компонент, научитесь паять.

Устраняет ли неисправность цепи замена неисправного резистора?

Не обязательно.
