Как мультиметром измерить сопротивление, ток, напряжение, проверить транзисторы и диоды

Как мультиметром измерить сопротивление, ток, напряжение, проверить транзисторы и диоды

Мультиметр — комбинированный электроизмерительный прибор, объединяющий в себе несколько функций.

Мультиметр DT83X имеет всего два предела измерения переменных напряжений 750 и 200, естественно, это в вольтах, хотя на приборах пишут только цифры. Таким образом, если возникла потребность померить напряжение в розетке, то надо выбрать предел 750, в остальных случаях 200. Тут следует обратить внимание на такую тонкость: переменное напряжение должно быть синусоидальной формы с частотой 50…60 Гц, только в этом случае точность измерения будет приемлемой.

Если измеряемое напряжение имеет прямоугольную или треугольную форму, а его частота намного выше, чем 50Гц, хотя бы 1000…10000 Гц, то показания на дисплее, конечно, появятся, но что они символизируют неизвестно. Здесь можно лишь с уверенностью сказать, что переменное напряжение есть, схема, вроде бы, работает.

Условные обозначения на лицевой панели мультмиетра

Но, давайте, пока отвлечемся от процесса измерений и внимательно посмотрим на лицевую панель мультиметра. Здесь, кроме цифр, можно увидеть много различных символов, напоминающих друдлы (картинки – каракули, к которым надо придумать объяснение, подпись). На рисунке 1 показаны все друдлы, которые можно увидеть на мультиметрах, и их разгадки – объяснения.

Рисунок 1. Обозначения на лицевой панели мультиметра

Эти обозначения следует выучить наизусть, как таблицу умножения, и никогда не забывать, поскольку они помогут не только правильно пользоваться мультиметром, получать правильные результаты измерений, но и уберегут прибор от выхода из строя при неправильном пользовании.

Несколько слов о подключении мультиметра к измеряемой цепи

Все мультиметры комплектуются измерительными щупами, причем, у всех моделей приборов они одни и те же: на одном конце однополюсная вилка для подключения к мультиметру, на другом измерительный щуп, не очень, правда, удобной конструкции. Щупы, как правило, красного и черного цвета, что позволяет соблюдать полярность подключения. Лучше всего это сделать, как показано на рисунке 2.

Рисунок 2. Подключение измерительных щупов к мультиметру

Но, если разобраться, то соблюдение полярности не особо и нужно. При измерении переменного напряжения полярность подключения прибора роли вообще не играет, результат будет одним и тем же. При измерении постоянных напряжений, если полярность перепутана, на дисплее перед значением напряжения или тока просто появится знак «-», величина же напряжения будет правильной.

И все же, измерительные щупы лучше подключить так, как показано на рисунке 2: черный щуп в гнездо с надписью «COM» (общий), а красный в гнездо расположенное выше, что позволит проводить все измерения, кроме измерения токов на пределе 10A, что приходится делать не слишком часто.

Особенно следует соблюдать полярность подключения щупов в режиме «прозвонки» полупроводников: на красном щупе будет присутствовать плюсовое напряжение омметра, что позволит правильно подключить исследуемую деталь. Подробнее о проверке полупроводников будет рассказано чуть ниже. Подключение щупов для проверки диода показано на рисунке 3.

Рисунок 3. На красном щупе «плюс» омметра

Провода в измерительных щупах крепятся только пайкой, а на выходе из пластмассовых наконечников свободно болтаются и мотаются, а со временем отматываются совсем и вылетают. Чтобы этого не произошло, следует укрепить провода в щупах с помощью термоусадочной трубки или изоленты.

Маленькое замечание

Нетрудно видеть, что в режиме омметра плюсовое напряжение присутствует на красном щупе, равно как и при измерении постоянных напряжений. Если придется пользоваться стрелочным тестером, то следует запомнить, что в этом случае плюс омметра будет на щупе, который является «минусом» в режиме измерения постоянных напряжений. Но вернемся к современному мультиметру.

Измерение токов

Для измерения «больших» токов придется переключить красный щуп в гнездо с надписью 10A. Около этого гнезда можно увидеть предупредительную надпись, гласящую о том, что этот предел не защищен предохранителем, и измерения можно производить всего 10 секунд, после чего делать перерыв на 15 минут. Почему?

Чтобы правильно ответить на этот вопрос не поленимся открыть прибор, что приходится делать, просто для замены батарейки. На рисунке 4 показан фрагмент платы мультиметра.

Рисунок 4. Входные гнезда мультиметра

На рисунке показан небольшой фрагмент печатной платы мультиметра, а именно три входных гнезда. Верхнее, как раз для измерения тока 10A, нижнее — общий, среднее гнездо для всех остальных измерений. Толстая проволочная скоба слева, это как раз и есть измерительный шунт предела 10A. Диаметр проволоки не менее 1,5 мм, что позволяет надеяться, что она выдержит ток 10 и более ампер достаточно долго, а не 10 секунд, о которых предупреждается на корпусе прибора. Тогда еще одно почему?

Дело в том, что штатные измерительные щупы внутри себя содержат очень даже тонкий провод, вот к нему-то и относится предупредительная надпись. Автору статьи довелось быть очевидцем, но не исполнителем, как мультиметр, включенный на десятиамперный диапазон, воткнули в розетку! Раздался средней силы взрыв, прибор уже был оплакан, и почти похоронен.

Но после детальной проверки оказалось, что бабахнули только щупы, а сам прибор остался цел и невредим: тонюсенький проводок внутри измерительных щупов сработал как предохранитель. Поэтому, если потребуется длительное наблюдение за токами в пределах 5…10A, достаточно просто штатные щупы заменить на более «крепкие».

Мультиметры бюджетных серий DT83X могут измерять только постоянные токи, режима измерения переменных токов в них просто нет. Да, как-то не всегда он нужен, хотя более дорогие модели переменный ток, конечно же, меряют. Наибольший предел измерения тока ни много ни мало 20A! А комплектуются эти приборы теми же измерительными щупами.

На рисунке 4 виден плавкий предохранитель, который защищает мультиметр на пределах измерения токов 2000µ, 20m, 200m. Так что не надо удивляться, если на этих пределах мультиметр не хочет мерить ток, а сразу снимать заднюю крышку и смотреть предохранитель.

В правом верхнем углу рисунка находится четверть какого-то светлого кружка. Это часть пьезоизлучателя, того самого, который пищит в режиме прозвонки. Именно от этого «звонка» и говорят, что надо «прозвонить» схему.

Что значит «прозвонить»

Те, кто пользовался стрелочными тестерами, знают, что прежде, чем приступить к измерению сопротивлений, надо установить стрелку на ноль шкалы. Для этого просто соединить между собой измерительные щупы и покрутить соответствующую ручку.

Хотя у цифровых мультиметров ноль выставлять не требуется, но соединять щупы все равно приходится: это еще одно хорошее правило пользования прибором. Тем самым проверяется в первую очередь целостность щупов (штатные щупы обрываются очень часто), а заодно и ноль шкалы. Если мультиметр находится в режиме «прозвонки» (как показано на рисунке 5), раздается звуковой сигнал.

Рисунок 5. Мультиметр в режиме «прозвонки»

Звуковой сигнал раздается лишь в том случае, если сопротивление между измерительными щупами не превышает 47…50Ω. Это свойство используется при проверке целостности проводников и дорожек на печатных платах. С режимом прозвонки проводов совмещен и режим проверки полупроводников.

Если входные щупы не замкнуты, или в исследуемой схеме обрыв, или проверяемый диод включен в обратной полярности, на дисплее мультиметра высвечивается 1, как показано на рисунке 6.

Рисунок 6. Мультиметр показывает обрыв

То же самое можно увидеть на дисплее, если попытаться сопротивление 200КОм измерить на пределе 200Ом. Другими словами измеряемое сопротивление выше, чем предел измерения, прибор «думает», что цепь разорвана.

Такая же картина будет, если напряжение 24В измерять на диапазоне 20, — прибор зашкалил. Только не надо на диапазон 20 подавать напряжение вольт 100…200, поскольку прибор может не выдержать такого издевательства и просто сгорит.

Измерение сопротивлений

Пока не ушли далеко от рисунка 5, рассмотрим, как измерить сопротивление резисторов или высокоомных проводников. Для переключения в режим измерения сопротивлений достаточно повернуть переключатель режимов работы по часовой стрелке, где имеется несколько пределов.

  • 200Ω
  • 2000Ω
  • 20k
  • 200k
  • 2000k

Первые два предела содержат символ Ω, что говорит о том, что цифры на дисплее покажут величину сопротивления в Омах. На пределе 200Ω можно измерить сопротивление резисторов величиной до 200Ω, предел 2000Ω предназначен для измерения сопротивлений до 2КОм.

Если на измеряемом резисторе маркировка 1К5, то прибор покажет 1350…1650 Ω, сказывается допуск резистора ±10%. Об этом надо помнить при измерении сопротивлений.

Остальные три предела содержат букву k (хотя должно быть K), и результат измерений получится в килоомах. Предел 2000k позволяет измерить сопротивления до 2MΩ, результат измерения показывается в килоомах.

При измерении резистора с номиналом 1MΩ на дисплее можно увидеть результат 995…1000, опять же сказывается допуск. Резистор с номиналом 560K покажет 560.

Если же на этом пределе измерять резистор 5K6, то на индикаторе будет только 5, — дробная часть числа просто отбрасывается. Более точных результатов в этом случае можно достичь, если проводить измерения на пределе 20K: на дисплее индицируется 5,61. Поэтому всегда надо выбирать предел, обеспечивающий более точный результат.

Если при измерении токов и напряжений измерения рекомендуется начинать с максимального предела из опасений сжечь прибор, то при измерении сопротивлений следует действовать как раз наоборот, начиная измерения с самого меньшего предела. Почему? Все достаточно просто.

Предположим, что установлен предел измерения сопротивлений 200Ω, а сопротивление измеряемого резистора (будем считать, что оно нам неизвестно) 51КОм. Совершенно очевидно, что пределы 200Ω, 2000Ω, 20k маловаты для измерения такого сопротивления, и на дисплее покажется единица (рис. 6). И только, когда произойдет переключение на предел 200k, получится достоверный результат. Дальнейшее переключение пределов уже не потребуется.

Проверка диодов и транзисторов

Проводится в режиме «прозвонки», как показано на рисунке 5. Для примера на рисунке 7 показано подключение низкочастотного выпрямительного диода 1N4007 (прямой ток 1А, обратное напряжение 1000В).

Рисунок 7. Проверка выпрямительного диода в прямом направлении

Широкое светлое кольцо на правом конце диода, как правило, символизирует вывод катода, таким образом, щупы подключены в проводящем направлении. При этом на дисплее высвечивается прямое падение напряжения на p-n переходе диода, что соответствует полупроводникам на основе кремния. Результат показан на рисунке 8.

Рисунок 8. Прозвонка диода в прямом направлении

Если таким же образом прозвонить диод с барьером Шоттки, то результат получится несколько иной.

Рисунок 9. Прямое падение напряжения на диоде с барьером Шоттки

Если щупы поменять местами, то диод окажется включенным в обратном направлении, на дисплее появится единица, как на рисунке 6. Такие результаты получаются, если диод исправен. Но возможны и еще два варианта.

Если при подключении щупов прибор запищит, раздастся звуковой сигнал, то диод просто замкнут накоротко, или пробит. При переключении щупов в обратную полярность, звуковой сигнал, скорее всего, не прекратится.

Другой вариант, — независимо от направления включения щупов на дисплее высвечивается единица. В этом случае говорят, что диод находится в обрыве, или попросту сгорел, что называется, до дыр. В точности также при прозвонке мультиметром ведут себя p-n переходы транзисторов. Проверить их ничуть не сложнее, чем отдельный диод.

Как проверить биполярный транзистор

При прозвонке транзистора мультиметром транзистор следует рассматривать не как усилительный прибор со всеми присущими ему свойствами, а как последовательно соединенные, к тому же встречно диоды, как показано на рисунке 10.

Рисунок 10. Транзистор, как последовательно соединенные диоды. Схема для прозвонки

Теперь к выводу базы надо подключить красный (плюсовой) вывод омметра, а черным коснуться по очереди выводов эмиттера и коллектора, показания будут такими же, как при прозвонке диода в прямом направлении. Процесс измерения и результат показаны на рисунках 11 и 12.

Рисунок 11. Зажимы «крокодил» всегда помогут

Рисунок 12. На дисплее показывается падение напряжения на p-n переходах транзистора при прямом включении омметра

Если вместо красного щупа к базе подключить черный, то переходы сместятся в обратном направлении, закроются, и на дисплее появится единица, как будто при обрыве. Именно так ведет себя при проверке исправный транзистор.

Но может случиться, что при прозвонке p-n перехода раздастся звуковой сигнал, или высветится единица при любом направлении включения измерительных щупов. Это говорит о том, что транзистор неисправен.

Даже при исправном поведении коллекторного и эмиттерного переходов судить об исправности транзистора еще рано. Следует не забыть прозвонить в обоих направлениях выводы К-Э. В любом направлении на дисплее должна показаться все та же единица. Но иногда случается, что даже при исправных переходах Б-Э, Б-К выводы К-Э замкнуты накоротко и слышится звуковой сигнал.

Сказанное справедливо для транзисторов структуры n-p-n. Теми же соображениями следует руководствоваться и при проверке p-n-p транзисторов, но в этом случае красный и черный щупы придется поменять местами.

Ранее ЭлектроВести писали, что Президент Владимир Зеленский обратился с просьбой к премьер-министру Украины Денису Шмыгалю с просьбой принять меры для сбалансированной работы энергосистемы Украины, в том числе за счет ограничения импорта электроэнергии из России и Беларуси.

По материалам: electrik.info.

Как пользоваться мультиметром ⋆ diodov.net

Как пользоваться мультиметром любого типа, который попал под руки можно научиться довольно просто и быстро. К тому это очень полезно для начинающего радиолюбителя, электронщика или электрика. По сути, все инструкции по выполнению измерений указаны на корпусе самого прибора. Осталось только понять, как правильно их применять. Научившись один раз пользоваться самым простым мультиметром, Вы сможете уверенно применять и более сложные устройства данного типа.

Следует заметить, что мультиметр еще «по-старому» называют тестер. Одна это два разных прибора. Хотя они имеют ряд схожих функций. Но более чем в 99 % случаях и даже в 100 % случаях Вам понадобится именно мультиметр. Поскольку его можно купить на каждом шагу по низкой стоимости, чего нельзя сказать о тестере.

Мультиметр относится к разряду универсальных измерительных приборов, с помощью которого можно выполнить целый ряд физических величин. Отсюда и название: мульти – много, метр – измерять. В основном весь функционал прибора заточен под физические величины, прямым или косвенным образом связанные с электричеством. Чаще всего применяют с целью измерения разного рода тока и напряжения. В радиолюбительской практике очень ходовой является функция измерения сопротивления резисторов, а также проверка на обрыв проводника и короткого замыкания цепи путем «прозвонки».

Можно измерять температуру, определять исправность и соответствие выводов диодов; параметры и назначение пинов биполярных транзисторов. Некоторые модели имеют повышенный функционал и позволяют определить емкость конденсатора, а также индуктивность катушки и дросселя. Кроме того, некоторые экземпляры позволяют выполнить измерение частоту переменного напряжения. Также бывает встроенный генератор переменного тока.

Для наглядного примера воспользуемся приборами разных ценовых категорий, отличающихся некоторыми параметрами и способами измерения. Это поможет более основательно понять, как пользоваться мультиметром любого типа.

Как измерить напряжение мультиметром

По характеру изменения величины во времени напряжение разделяют на постоянное и переменное. Поэтому рассмотрим, как выполнять измерения обеих видов напряжения. Источниками постоянного напряжения являются батарейки, аккумуляторы, зарядные устройства, блоки питания и т.п. Чаще всего возникает необходимость изменить уровень разряда батарейки или аккумулятора. Кроме того, самый простой способ убедится в исправности блока питания – это проверить величину его выходного напряжения.

Для выполнения указанных действий, прежде всего мультиметр необходимо настроить соответствующим образом. Для этого рукоятку переключателя режимов следует перевести в сектор измерения постоянного напряжения. Но обозначается латинской (английской) буквой V, рядом с которой нанесены прямая линия и пунктир. Буква V обозначает напряжение; прямая линия – постоянное, пунктир – пульсирующее. В данном режиме можно измерить величину не только постоянного, но и пульсирующего напряжения. Последнее можно увидеть на выходе выпрямителя, например диодного моста.

Из сектором мы определились, но внутри него нанесены 5 значений: 200m, 2000m, 20, 200, 1000. Каждое значение обозначает величину в вольтах или милливольтах, если рядом с числом стоит буква m. Число показывает максимальную измеряемую величину. Например, 200m – 200 мВ или 0,2 В; 20 – 20 В и т.д. Это значит, что измеряя напряжение батарейки мультиметром следует переключатель режима перемести в сектор 2000m, что обозначает максимальное напряжение 2 В, а напряжение новой батарейки приблизительно 1,6 В. В случае когда не известна величина и даже нет предположений, тогда лучше выбрать максимально возможно значение. Затем с целью более точного отображения величины следует переводить переключатель в сторону меньшего числа.

И так, рукоятку мы установили в правильное положение. Но это еще не все. Нужно выполнить еще одно очень важное действие. По сути именно с этого действия следует и начина подготовку мультиметра к измерениям. На корпусе данного устройства находятся еще три рядом вертикально расположенные отверстия. В два из них нам нужно вставить измерительные щупы. Один щуп, как привило черного или синего цвета, хотя цвета не обязательно соблюдать, но это просто удобно, следует вставить в общий разъем. Общий разъем обозначают COM (сокращенно от common — общий) и рядом с ним наносится знак заземления. Второй щуп нужно вставить в разъем с буквой V. В данном случае два нужных нам разъема расположены рядом. Теперь устройство готово к работе.

Как измерить напряжение в розетке

Довольно часто распространенная ситуация, когда бытовые электроприборы: электрочайник, холодильник, стиральная машина и т.п. временно перестают нормально работать. Прежде чем вызвать мастера полезно убедится в том, что напряжение в розетке соответствует допустимому уровню. Поэтому рассмотрим, как пользоваться мультиметром при измерении напряжения в розетке. Сетевое напряжение является переменным и имеет опасное для жизни значение – 220 В (по-старому ГОСТу) или 230 В по-новому ГОСТу. Поэтому, прежде всего, следует придерживаться правила безопасности и ни в коем случае нельзя дотрагиваться голыми пальцами рук до оголенных не изолированных токопроводящих частей электрической цепи. В том числе щупов и контактов розетки.

Выполнять такие измерения следует осторожно. Противоположные коны щупов нужно установить в соответствующих разъемах (два нижних, аналогично, как и в предыдущем случае). Далее с помощью переключателя выбираем нужный режим. На корпус он имеет пометку в виде буквы V, рядом с которой изображена волнистая линия ~, называемой «тильда». Это знак в электротехнике символизирует переменные величины. В секторе мы видим всего два значения: 200 В и 750 В. Перемещаем переключатель к числу 750 В. Далее щупами касаемся контактов розетки. По правилам безопасности оба щупа нужно держать в одной руке.

Как измерить ток мультиметром

Недостатком простейшего мультиметра является отсутствие функции измерения переменного тока. Однако порядок и принцип измерения обеих родов тока аналогичен. Прежде всего, следует помнить, что ток образуется только в замкнутой цепи. Поэтому цепь в соответствующем месте необходимо разъединить и в разрыв ее нужно вставить измерительные щупы. Они должны быть подключены последовательно с нагрузкой или любым другим элементом.

Указатель рукоятки необходимо разместить в секторе, обозначенном буквой A, обозначающей амперы. Конкретно для данного мультиметра один из щупов, как правило, красного цвета, требуется установить в среднем разъеме. А второй, черного цвета, – в общий разъем COM. Рядом со средним разъемом помимо прочих надписей, указанной значение максимальной величины тока, равной 200 мА. Поэтому для измерения больших значений, вплоть до 10 А, вилку щупа необходимо переставить в самый верхний разъем, рядом с которым нанесено значение 10 А. Большее значение данным устройством измерить нельзя, поскольку оно выйдет из строя. Более мощный мультиметры позволяют измерять силу тока 20 А и больше.

Если так получилось, что прибор настроен на измерение максимум 200 мА, а реальное значение тока оказалось выше, то, скорее всего, перегорит предохранитель. Чтобы вернуть прибор к «жизни» необходимо его раскрутить и заменить перегоревший предохранитель.

При выполнении измерений тока и напряжения начинающие радиолюбители часто забываю переключаться из одно режима на другой. Давайте рассмотрим, какие за этим могут быть последствия.

Здесь очень важно понимать следующее. При выполнении измерений тока посредством щупов подключается шунт мультиметра. Данный шунт обладает точным и очень низким сопротивлением, что позволяет минимизировать погрешность показаний. Чем ниже сопротивление шунта, тем лучше – тем меньше оно влияет на значение реального тока в электрической цепи. В действительности прибор измеряет падение напряжения на шунте и переводит его в амперы.

При измерении напряжения подключается другой шунт мультиметра. Для внесения минимаьной погрешности этот шунт, в отличие от предыдущего, как можно более высоким сопротивлением. Из сказанного выше, можно сделать два важнейших вывода.

  1. Если выполняется измерение тока, а мультиметр настроен на измерение напряжения, то последовательно в цепь подключается шунт с очень высоким сопротивлением. Это равнозначно разрыву цепи. Поэтому прибор не покажет практически никакое значение тока. Но при этом он останется в работоспособном состоянии.
  2. Наихудшая ошибка, которую можно допустить при работе с мультиметром – это попытка измерить напряжение при настройках, соответствующим режиму измерения тока. В этом случае очень низкое сопротивление шунта посредством щупов подсоединяются к месту измерения напряжения. Это равносильно короткому замыканию участка цепи. В результате либо срабатывает защита устройства, либо перегорает предохранитель мультиметра. В последнем случае для восстановления работоспособности прибора достаточно заменить его предохранитель.

Как измерить сопротивление резистора

Даже у начинающего радиолюбителя часто образуются горы резисторов разного номинала, которые приходится распределять по отдельным коробочкам или ячейкам. Хотя номинал каждого элемента можно узнать по маркировке, но это далеко не самый удобный способ. Поэтому рассмотрим, как измерить сопротивление резистора мультиметром. К тому же такой функцией располагает каждый прибор.

Нам снова понадобятся два щупа. Один из ник, как всегда, устанавливается в общий разъем, а второй – в разъем с греческой буквой Омега Ω. Рукоятка переключателя переводится в сектор с аналогичным символом. Процесс измерения сопротивления резистора выполняется методом перебора. Либо от максимального значения в сторону минимального, либо наоборот, до тех пор, пока на дисплее не отобразится четкое показание. Полученные показание на начальных порах также можно дополнительно сверять с маркировкой.

При измерении высокого сопротивления можно запросто допустить ошибку и получить неверные показания. Во избежание последнего следует приучить себя простому правилу: не прикасаться одновременно пальцами обеих выводов резистора или щупов. Поскольку тело человека также обладает сопротивлением и шунтирует резистор. Чем выше сопротивление резистора, тем сильнее сопротивление человека вносит изменения в показания. В итоге измеренное сопротивление может значительно отличаться от реального сопротивления. Как определить сопротивление резистора по маркировке и способы маркировки резисторов, подробно рассмотрены в отдельной статье.

Как определить обрыв провода

Обрыв провода можно достаточно просто и быстро определить с помощью мульитметра. Для этого прибор нужно перевести в режим «прозвонки». Переключатель устанавливается напротив значка диода. Щупами прикасаются к выводам провода. Если он цел, то раздается звук. В случае обрыва проводника звук раздаваться не будет.

Аналогично определяется и короткое замыкание электрической цепи. При коротком замыкании участка цепи раздается звук. Обрыв обмотки с невысоким сопротивлением определяется аналогично.



Как проверить диод мультиметром

Рассмотрим, как проверить диод мультиметром любого типа. Однако сначала вкратце посмотрим, как устроен и работает диод. В простейшем случае он представляет собой два, соединенных между собой, полупроводника противоположной проводимости: n и p-типа. К этим полупроводникам подпаяны выводы. Один вывод, соединенный с полупроводником n-типа называется катодом. А вывод, идущий от полупроводника p-типа, является анодом.

Главное свойство любого диода заключается в том, что он пропускает ток лишь в одном направлении. В противоположную сторону этот полупроводник не пропускает ток и представляет для него бесконечно высокое сопротивление.

Поэтому, если приложить положительный полюс источника питания к аноду, а отрицательный – к выводу катода, то через полупроводниковый прибор создадутся условия для протекания электрического тока. Поэтому принято считать, что диод находится в открытом состоянии, а к его выводам приложено прямое напряжение.

Если к данному полупроводниковому прибору приложить обратное напряжение – на анод подать минус источника питания, а на катод подать положительный потенциал, то диод будет заперт. Это равносильно разрыву электрической цепи или очень высокому ее сопротивлению.

Если полупроводниковый прибор хорошо пропускает ток в обоих направлениях, то это значит, что он неисправен – пробит. Поэтому его следует заменить.

Очень редко можно встретить противоположный случай, когда электронный прибор не пропускает ток о двух направлениях. Это также является неисправность диода и последний необходимо заменить.

Таким образом, зная принцип работы диода, можно очень просто определить его работоспособность, даже не прибегая к использованию специальных измерительных приборов. Для этого вполне достаточно лампочки и пары батареек. Если в такую цепь последовательно с лампочкой включить диод в прямом направлении, то лампочка будет светиться. В обратном, – она должна погаснуть.

С практической точки зрения проще проверить диод мультиметром. Для этого прибор следует перевести в режим «прозвонки», как и при определении обрыва провода. Если положительный щуп приложить к аноду, а отрицательный к катоду, то в случае исправности диода, мультиметр покажет падение напряжение в милливольтах на его pn-переходе. Для кремневых диодов падение напряжения равно в диапазоне 400…600 мВ, для германиевых – 200…400 мВ.

Если щупы поменять местами, то на дисплее мультиметра при исправном диоде отобразится единица.

Чтобы определить исправность данного полупроводникового прибора непосредственно в схеме, нужно отпаять один из его выводов. В противном случае другие элементы схемы могут шунтировать диод, и мультиметр покажет неверные показания относительно исправности диода.

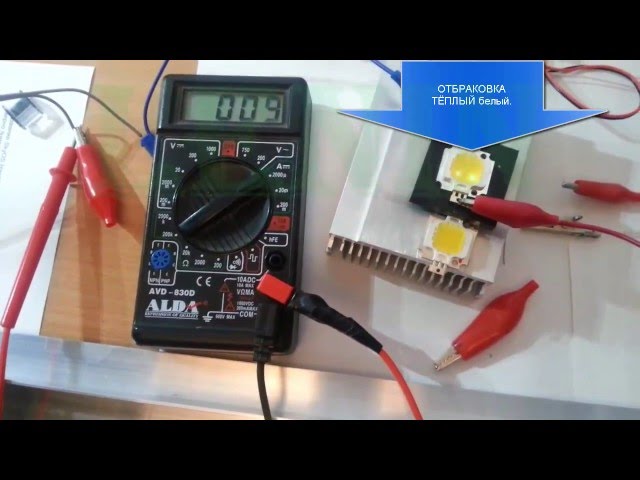

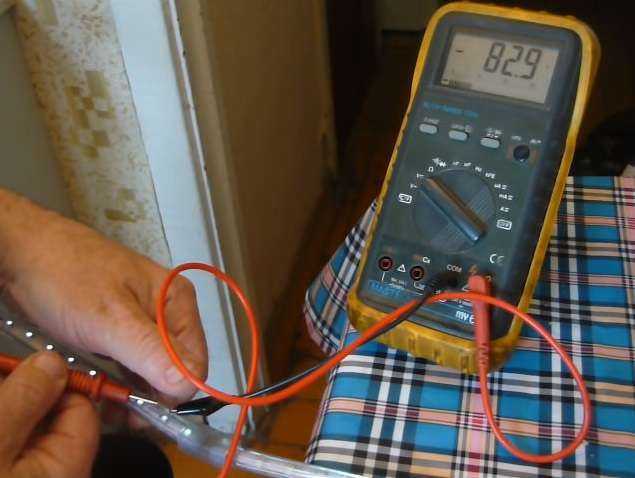

Что касается проверки светодиода, то все действия выполняются аналогично. Кроме того, если светодиод индикаторного типа (маломощный), то при прямой полярности щупов он еще и засветится, сигнализируя о своей исправности.

Теперь, я надеюсь, Вы разобрались, как пользоваться мультиметром. Также рекомендую статьи: как проверить диодный мост, транзистор и трансформатор.
