Как провести электрику в квартире? плюсы и минусы методов

Разводка электрики в квартире может осуществляться двумя основными способами – скрытым и наружным, и выбор метода зависит от ряда факторов. Во-первых, это тип фонда – новый или старый, так как при отделке «серого» варианта с нуля обустроить проводку проще, чем в квартире с готовой отделкой. Во-вторых, необходимо учитывать тип стен, особенности питающей электросети, планировки квартиры и потребностей жильцов в использовании того или иного бытового электрооборудования. Рассмотрим плюсы и минусы каждого из предложенных решений.

Монтаж электрики в квартире скрытым способом

Этот метод подразумевает закладку проводки, электрооборудования непосредственно в толщу стен. Для этого подготавливаются штробы и фрезеруются отверстия под подрозетники. Сам провод протягивается через пластиковую гибкую гофру и именно в таком виде фиксируется при помощи шпатлевки или гипса, как это показано на фото ниже.

Также можно предварительно зафиксировать гофру перфорированной монтажной лентой.

Обратите внимание, что проводка пускают только по вертикали и горизонтали под прямыми углами в местах изгибов. По диагонали проводку монтировать не принято. В местах соединений устанавливаются специальные коробки, которые впоследствии облегчают доступ к проводке при необходимости в проведении ее коммутации. в настоящие время все чаще используется способ распредкоробок в глубоких подразетниках что облегчает монтаж и коммутацию .

Какие же плюсы в этом способе электромонтажа?

Высокая эстетичность конечного результата – все провода и оборудование находятся внутри стен
Дополнительная защита проводки от внешних повреждений слоем штукатурки и отделки
Более высокий уровень безопасности, минимальная вероятность возгораний даже при возникновении коротких замыканий
Но у этого метода есть и некоторые минусы, в числе которых более трудоемкий процесс монтажа его стоимость. Он применим только при обустройстве и отделке квартиры с нуля или во время капитального ремонта, который предполагает повторную отделку стен.

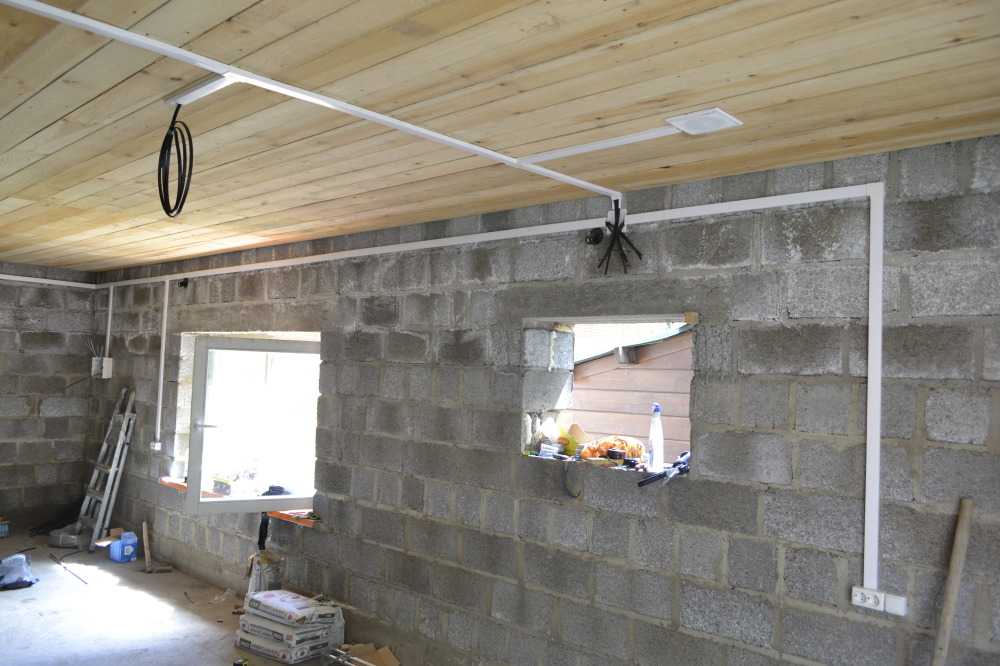

Наружный монтаж проводки и оборудования в квартирах

Этот метод применим в любых квартирах, независимо от стадии их отделки, так как провода тянутся прямо по поверхности стен в специальных кабель каналах, электротехнических плинтусах, как это показано на фото ниже.

Их дизайн и ширина могут быть различными, что позволяет подбирать решения, наиболее соответствующие стилю оформления интерьера.

Из плюсов метода можно выделить:

Высокую скорость монтажа и возможность установки в полностью отделанных квартирах
Минимальное количество образующегося мусора
Простота замены проводки в случае необходимости без проведения ремонтно-отделочных работ
Что касается минусов, то это более высокий риск механических повреждений, а также менее эстетичный результат в сравнении со скрытым методом электромонтажа. Находясь на поверхности стен, провода могут быть оборваны во время перестановки мебели, так как пластиковый кабель канал не обеспечивает надежной защиты. Уровень пожарной безопасности тоже будет несколько ниже. Однако при условии профессионального монтажа все риски будут сведены к нулю.

Специалисты компании «Elektrikru.ru» подберут для вас оптимальный способ электромонтажа в соответствии с особенностями объекта и вашими потребностями, закупят по выгодным ценам необходимое оборудование, которое подбирается на основании точных расчетов. Мы проведем все необходимые работы и предоставим гарантии качества на срок до 10-ти лет.

Как правильно сделать электропроводку в частном доме и не ошибиться

Опубликовано 04.08.2020 | Электрическая проводка

Поделиться статьей:

Разводка электрики в частном доме — новостройке или здании, которое подлежит реконструкции — требует системного подхода. Особенно высокие требования к профессионализму инженеров и мастеров в постройках из горючих материалов. Но и в других ситуациях проводка должна быть надежной и безопасной.

В статье мы разберёмся как проложить электропроводку в частном доме, соблюдая все действующие нормативы. Мы также проанализируем основные сложности этого процесса, из-за которых монтажные работы чаще всего доверяют компаниям-подрядчикам.

Правильный и безопасный монтаж проводки в доме

Знают как правильно сделать проводку в частном доме не все — такая задача не относится к числу рутинных. Даже тем мастерам, которые периодически выполняют электромонтажные операции, перед началом прокладки электросетей во всем здании стоит освежить в памяти рекомендации и нормативы.

Первое требование, которое выдвигается к электропроводке — это ее безопасность. Оно включает такие аспекты как защиту от короткого замыкания, от перегрузки, от поражения жильцов электрическим током, а также защиту от возгорания. Все это возможно лишь в том случае, если работы будут проводиться с соблюдением норм СНиП и ПУЭ:

Перед тем, как сделать разводку электропроводки в деревянном доме, выберите способ прокладки. При скрытой прокладке на основании из горючего материала нельзя использовать пластиковые короба или гофру — только металлические трубы с достаточной толщиной стенки или негорючие термостойкие металлорукава.

При открытой разводке нужно использовать специально предназначенный для этого кабель. Проводники фиксируются на изоляторах с таким расчетом, чтобы избежать перегибов или других повреждений.

В частном жилом доме нужно использовать только медные провода, сечение которых соответствует нагрузке. Применение алюминиевых проводов не допускается, нельзя и комбин6ировать медные ветки с алюминиевыми при частичной замене электросети.

В помещениях с повышенной влажностью (ванная, кухня, веранда) есть риск контакта проводника с влагой. Чтобы избежать замыканий, нужно обеспечить качественную гидроизоляцию и использовать приборы (в первую очередь светильники, розетки и выключатели) с соответствующим уровнем защиты.

Сами проводники при прокладке можно располагать только горизонтально или вертикально. Диагональная прокладка не допускается. Также нельзя сращивать кабели внутри штроб или кабель-каналов — все соединения должны находиться внутри распаечных коробок.

Это — лишь часть правил по разводке проводов в частном доме, которые мы упомянули из-за того, что их нарушают гораздо чаще. Ниже будет приведена схема работ по монтажу электросети с более подробными рекомендациями.

Составление схемы электроснабжения

На основании плана здания составляется схема электропроводки здания. Электрическая часть схемы включает перечень приборов-потребителей, их расчетную мощность и количество. Монтажная часть — точки размещения устройств с привязкой к плану здания и трассы прокладки проводов.

Работу над электрической схемой начинают с формирования групп приборов-потребителей внутри щита. Обычно в отдельные группы выделяют:

Розеточную сеть.

Осветительную сеть.

Группы для хозяйственных построек или помещений (подвал, мастерская, гараж).

Отдельные группы для потребителей большой мощности (водонагреватель, котел, электроплита, электрический теплый пол).

Можно реализовать и другой подход, разбив все приборы в доме на отдельные группы по комнатам/этажам. Но в этом случае нужно знать суммарную потребляемую мощность приборов и учитывать ее при электротехнических расчетах, а также при прокладке проводников.

Эти сведения учитывают при составлении монтажной схемы. На ней обозначают:

Место ввода в дом.

Место установки электрощита.

Трассы для прокладки проводов.

Тоски размещения ламп, розеток, выключателей.

Места установки стационарных электроприборов.

Такая схема используется в качестве основного документа при монтажных работах в доме.

Расчетные работы при подготовке

Параллельно с составлением схемы проводки выполняются электротехнические расчеты. Основная задача — определить суммарную мощность электроприборов дома в целом, и потребляемую мощность каждой из веток.

Для расчета потребляемой мощности:

Составляем список электроприборов, которые будут использоваться в доме/помещении.

Суммируем их потребляемую мощность. Она указывается в паспорте прибора, если самого устройства пока нет — на сайте продавца/производителя. В крайнем случае можно воспользоваться табличными значениями — мощность у большинства приборов одного типа находится в сравнительно небольшом диапазоне.

Полученное значение умножаем на коэффициент спроса 0,8 (учитывает, что не все приборы включаются одновременно). Но можно этого не делать — тогда у вас будет определенный запас мощности.

Комплектующие для электропроводки частного дома

В частном доме проводку рекомендуют делать на основе медных проводов — они лучше переносят загибание, менее подвержены коррозии, и потому служат дольше даже при сильных нагрузках. Чаще всего применяют двух- или трехжильные провода:

ВВГнг-П.

ВВГнг-LS.

NYM.

Изоляционная оболочка таких проводников изготовлена из негорючих материалов, поэтому они более безопасны. Кроме того, в состав изоляционного слоя кабелей ВВГнг-LS добавляют компоненты, которые замедляют разрушение оплетки при контакте с воздухом и ультрафиолетом — потому они подходят для прокладки открытым способом.

Сечение проводника для прокладки внутри дома выбирают с учетом мощности/силы тока. Для основных веток обычно используются проводники с площадью поперечного сечения от 1,5 до 4 мм2. Более толстые провода нужны для подключения устройств с большой мощностью или при реализации трехфазной схемы.

Для ввода в здание используется СИП – самонесущий изолированный провод. Помимо качественной изоляции и хорошей проводимости для него характерна высокая прочность.

Помимо проводников для формирования электрической сети нужны будут:

УЗО и автоматы, обесточивающие систему при превышении рекомендованной силы тока. Защита нужна как для проводки в целом, так и для отдельных ее групп — по автоматическому выключателю на каждую группу.

Розетки и выключатели зависят от способа прокладки электропроводки. Чаще всего используют встраиваемые модели, к которым провода подводят по штробам или кабель-каналам, скрытым под обшивкой. Накладные устройства используют при открытой прокладке проводников.

Распределительные коробки устанавливают там, где нужно организовать соединение проводов. Они должны быть изготовлены из негорючего материала и снабжены крышкой, которая легко открывается для доступа к контактам.

Этапы работ по монтажу электропроводки

Прокладка коммуникаций в жилом доме — задача трудоёмкая. Схема работ зависит от способа монтажа проводников, а также от конфигурации всей сети. Но в любом случае до размещения кабельных трасс нужно выполнить ряд операций.

Подготовительные операции

Первая задача — установка и сборка электрощита. Щиток устанавливают в выбранном месте, с таким расчетом, чтобы к нему можно было подвести кабель от места ввода электричества в здание. Внутри щитка размещают нулевую шину, заземляющую шину, прибор учета (он может быть установлен отдельно), а также УЗО и дифференциальные автоматы. При большой площади зданий или сложной конфигурации электросети возможно добавление других элементов.

Параллельно выполняются работы по монтажу контура заземления:

Основная задача заземляющего контура — отвод тока на грунт.

Для этого собирается конструкция треугольной формы, основу которой составляют стержни или уголки длиной до 3 метров. Они соединяются плоскими стальными деталями, после чего заглубляются в грунт.

Заземляющий контур в почве возле дома соединяется с щитком и заземляющим проводником.

После сборки щита и заземления, а также после завершения остальных монтажных операций нужно обеспечить ввод электрики в здание (если речь идет о новостройке). Для ввода прокладывается либо воздушный кабель, который закрепляется на специальном кронштейне, либо подземный кабель в бронированной оболочке. Для соединения с магистральным кабелем обычно используются прокалывающие зажимы, которые не требуют обесточивания линии для установки и обеспечивают высокую эффективность изоляции места подключения.

Скрытая и открытая разводка

Сами провода монтируют по разным схемам. Чаще всего электропроводку прокладывают скрытым способом — маскируя ее в штробах или за отделкой. Первый способ применяют в зданиях из кирпича, бетона или пористых материалов:

На стены по схеме электропроводки наносится разметка.

По разметке формируются каналы глубиной не менее 25 мм и шириной, соответствующей количеству кабелей, которые будут в них проложены.

Для формирования штроб могут использоваться разные инструменты. Но проще всего (и быстрее) штробление выполнять с помощью штробореза с подключенным промышленным пылесосом.

В штробы закладываются либо гофрированные трубы, либо сами кабели в несгораемой изоляционной оболочке. Применение гофры делает систему более долговечной и ремонтопригодной: вышедший их строя участок кабеля можно извлечь из кожуха и заменить целым.

Отдельно формируются углубления для распаечных коробок, подрозетников и оснований для выключателей.

В штробах или кабель-каналах прокладываются проводники, которые затем подключаются к клеммам розеток/выключателей. В распаечных коробках соединение оформляется с помощью скрутки (нежелательный вариант), клеммных колодок или пружинных зажимных колпачков.

После завершения монтажа и проверки электросети штробы замазывают строительным раствором. Если предполагается обшивка стен, то кабель-каналы можно прокладывать поверх основания — без формирования штроб.

Наружную прокладку применяют редко, в основном — при монтаже электропроводки в деревянном здании:

По трассе устанавливают фарфоровые изоляторы и негорючие распаечные коробки.

Витой кабель в тканевой негорючей оплетке фиксируют на изоляторах.

Кабели соединяют внутри коробок и подключают к накладным розеткам/выключателям.

Финальный этап всего проекта — ввод системы в эксплуатацию. Только после проверки надежности всех элементов электропроводки можно получить акт, на основании которого надзорные органы выдадут разрешение на использование оборудования и подачу тока.
