Как правильно смонтировать проводку в деревянном доме?
Монтаж проводки в деревянном доме связан с необходимостью в обеспечении высокой пожарной безопасности, так как древесина является горючим материалом. Существуют определенные правила, стандартны, нормы (СНиП, ГОСТ и др.), которые важно учитывать еще на этапе проектирования. Без специальных допусков человек, даже обладающий необходимыми знаниями и опытом, может быть допущен только к разводке проводки внутри дома. Работа по подключению объекта к ЛЭП, монтажу распределительного щитка и счетчика электроэнергии выполняется профессионалами.
Как правильно сделать проводку в деревянном доме каркасного типа:
Необходимо на этапе застройки продумать расположение точек подключения, осветительных приборов, чтобы произвести скрытый монтаж
Можно обойтись без использования гофр, но только при условии применения проводов в негорючей оплетке
Провода протягиваются непосредственно сквозь несущие балки, в которых просверливаются отверстия, как показано на фото ниже
Монтаж электропроводки в каркасном доме.
После этого проводится монтаж утеплителя, теплоизоляции, а затем – монтаж стеновых листов. Их заранее размечают, чтобы в нужных местах просверлить отверстия под выпуски проводов. До момента монтажа электрооборудования их обязательно необходимо обезопасить защитными колпачками или изолентой.
Защитные колпачки сизы.
Второй способ скрытого монтажа электропроводки – в защитных гофрах, изготовленных из негорючего пластика, металла. Этот метод подходит не только для каркасных домов, но и для строений из бруса, в которых планируется проводить дополнительную внутреннюю отделку. Это может быть и обшивка гипсокартоном, и монтаж деревянной вагонки. Наиболее надежными являются стальные гофры, поэтому в них лучше всего тянуть проводку к силовым бытовым приборам с мощностью от 2 кВт – обогреватели, СВЧ печи, духовые шкафы и т.п.
Стальные защитные гофры и распределительная коробка.

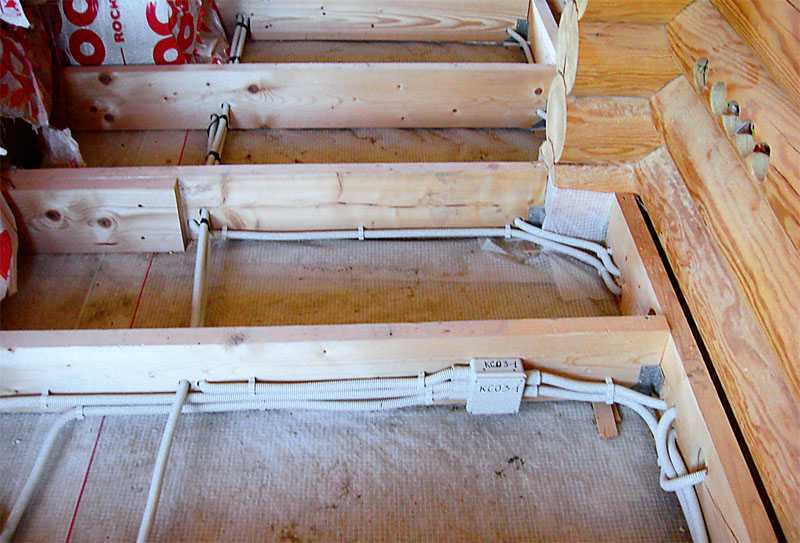

Пластиковые гофры можно монтировать на специальные модули.
Пластиковые гофры в доме из профилированного бруса.
Открытый монтаж проводки в деревянном доме
Открытый монтаж проводится преимущественно в тех случаях, когда нет возможности провести проводку скрытым методом – в домах из бревна, где не планируется проводить дополнительную внутреннюю отделку стен, в уже застроенных каркасных коттеджах при необходимости протягивания дополнительных веток.
Одним из вариантов является полностью открытый монтаж проводов на керамических изоляторах, как показано ниже.
Электромонтаж на керамических изоляторах.
Этот метод отличается достаточно высокой эстетичностью результата, так как нет необходимости использоваться специальные подложки или кабель-каналы. Сам провод подобран таким образом, чтобы максимально гармонировать с дизайном интерьера.
открытый монтаж электропроводки
Реже прибегают к открытому монтажу провода прямо на древесину. Как правило, в этом случае рекомендуется использовать подложки из негорючего материала, даже при условии применения проводки в негорючей оплетке.
Монтаж провода в негорючей оплетке.
Непопулярность метода связана с меньшей эстетичностью результата, более высокой стоимостью материалов, а также снижением уровня безопасности. Все провода, распределительные коробки и другие элементы, установленные открытым методом, подвергаются повышенному риску повреждений.
Как правильно сделать проводку в деревянном доме, вам расскажут специалисты компании «elektrikru.ru», которые оказывают полный спектр услуг на объектах всех типов. Только профессиональный подход является залогом высокого уровня безопасности, надежности, эффективности электроснабжения.
Home Energy Hub — Что делать, если у вас есть электропроводка с ручкой и трубкой
«Ручка и трубка» — это термин для системы проводки, используемой в старых домах. Он назван в честь керамических ручек, которые поддерживают провода, и трубок, которые защищают провода через деревянный каркас дома. Проводка с ручкой и трубкой обеспечивает меньший запас электроэнергии, чем современная синтетическая проводка, и не содержит заземляющего провода (третьего штыря на электрических розетках).
Электропроводка с ручкой и трубкой может проходить по всему дому, и ее часто можно узнать по резиновому или пропитанному асфальтом покрытию из хлопчатобумажной ткани.
Эта система проводки была снята с производства в 1940-х годах, когда появились лучшие альтернативы. Электропроводка с ручкой и трубкой не соответствует современным нормам электробезопасности, поскольку она была рассчитана на небольшую электрическую нагрузку и легко перегружается в современном доме, где часто работает несколько приборов одновременно.
Зачем мне как домовладельцу?
Со временем тепло от проводов приводит к тому, что резиновое покрытие становится хрупким и рвется, что может привести к оголению проводов под напряжением. Трубчатая проводка часто прячется на чердаках или в полостях стен, что затрудняет оценку ее состояния. Если провода находятся под напряжением и оголены, они могут представлять опасность возгорания вокруг изоляции. Кроме того, поскольку в системе отсутствует заземляющий провод, используемый в современных системах, отсутствует защита при возникновении неисправности, что увеличивает риск поражения электрическим током или возгорания.
Подрядчики по теплоизоляции не будут изолировать помещения, в которых есть активная проводка с ручкой и трубкой, поскольку это увеличивает риск возгорания. Если у вас есть проводка с ручкой и трубкой, большинство подрядчиков потребует от вас, чтобы электрик проверил, что она не активна. Если он активен, вам нужно будет заменить его, чтобы безопасно изолировать ваш дом.
При замене электропроводки в домах электрики часто оставляют старую деактивированную электропроводку. Если вы думаете, что у вас есть проводка с ручкой и трубкой, но не уверены в ее состоянии, лучше всего обратиться к электрику.
Дальнейшие действия
Если вы планируете добавить дополнительную изоляцию или модернизировать свою электрическую систему и обнаружили признаки проводки с ручкой и трубкой, первым делом обратитесь к электрику, чтобы определить, активна ли она.
Если они определят, что проводка активна, попросите электрика также сообщить вам стоимость ее замены. Иногда эти оценки бесплатны, в зависимости от подрядчика.
Мы рекомендуем получить несколько предложений, чтобы вы могли найти лучшую цену, а также электрика, с которым вы уверены в работе. Это хорошее время для внесения дополнительных улучшений, поэтому обязательно обсудите с ними любые другие потенциальные обновления, такие как дополнительные розетки или выключатели.
Когда вы нашли подрядчика и хотите назначить дату проведения работ, имейте в виду, что вы, скорее всего, останетесь без электричества, пока они заменят проводку, поэтому спланируйте это соответствующим образом. После того, как работа будет завершена, сохраните счет, в котором указано, какая работа была выполнена, чтобы подрядчик по изоляции или страховой агент могли убедиться, что проводка была заменена.
Если вы финансируете изоляционные работы, вы можете обсудить со своим кредитным менеджером, можно ли включить такие расходы на электроэнергию.
Сколько будет стоить замена?
Стоимость замены проводки с ручкой и трубкой варьируется в зависимости от нескольких различных факторов, включая размер дома, доступность проводки, любые дополнительные розетки и выключатели, которые необходимо добавить, а также потребность в электрической сервисной панели.
для обновления. Учитывая эти факторы, затраты могут варьироваться в широких пределах. В 2018 году средняя стоимость проектов по замене ручек и трубок при поддержке кредитного отдела ЦВЕ составила около 1350 долларов США.
Электропроводка с ручкой и трубкой с точки зрения домашних инспекторов
Более подробная информация от Международной ассоциации сертифицированных специалистов по благоустройству дома
Что такое электропроводка с шипами и каковы ее преимущества? — Zimmerman Electric Company
Проводка с шипами обычно является самым дешевым и простым способом электромонтажа. Он часто используется для временных систем электропроводки и не имеет много долгосрочных преимуществ. Вот дополнительная информация о проводке с шипами и о потенциальных преимуществах, которые могут отдать предпочтение этой системе по сравнению с другими.
Что такое проводка с шипами?
В этом типе проводки используется система зажимов для закрепления изолированных проводов на месте и прокладки их в электрической сети.
Шипы обычно изготавливаются из дерева или фарфора и состоят из двух частей, которые ввинчиваются на место. Нижняя планка (обращенная к стене) имеет канавки, чтобы оставить место для проводки. Шипы имеют от одной до трех канавок, а шипы большего размера имеют пространство примерно в полдюйма между дорожками для разделения проводов и позволяют размещать винты.
В системе электропроводки с шипами используется ряд скоб, которые сначала устанавливаются на стены или другие поверхности. Вы вставляете винты неплотно, чтобы можно было продеть провода на место и натянуть их перед затягиванием. Шипы могут располагаться на расстоянии до 18 дюймов друг от друга, но значительно меньшая длина лучше подходит для более сложных систем с поворотами и соединениями. Клипсы можно устанавливать вертикально и горизонтально в соответствии с планами электросетей, что обеспечивает максимальное удобство.
Кабели проходят через скобы в выключатель или распределительную коробку, чтобы завершить электрическую сеть.
В большинстве систем проводки с шипами используются деревянные втулки на концах для предотвращения несчастных случаев.
Преимущества
Одним из наиболее значительных преимуществ системы электропроводки с зажимами является простота установки и относительно низкая стоимость. Вы можете быстро установить системы шипов вместо более крупных и долговечных систем. Они являются одним из лучших временных решений для нового строительства перед установкой постоянной проводки.
Кабельные скобы также оставляют открытыми изолированные провода. Технические специалисты могут быстро проверить наличие неисправностей и обнаружить любые неисправности без значительных усилий. Простота доступа и осмотра системы означает, что вы можете проводить ремонт без демонтажа значительной части сети шипов.
Системы шипов также могут быть относительно быстро обновлены или расширены. Новые установки обычно требуют добавления дополнительных скоб и замены проводов, если это необходимо. Замена шипов также проста.
