Как проверить заземление, выполненное своими руками

Электрические приборы представляют собой новейшее оборудование, без которого очень сложно представить человеческую жизнь. Следуя современным стандартам и совершенствованию технологий, производители делают приборы высокого качества и, соответственно, выдвигают ряд требований по эксплуатации. Например, чайник и зарядное устройство, работают от розеток, а если на вилке кабеля присутствуют клеммы «земли», значит, и пользоваться розеткой следует исключительно с клеммами. И чтобы долго не вводить читателя в заблуждение, предлагаем перейти к сути нашей статьи, а именно, разъясним, как проверить заземление в различных условиях.

Прежде чем мы начнем углубляться в тему, нужно решить еще один вопрос. Об этом ниже.

Содержание

  • 1 Как проверить сопротивление заземления?
  • 2 Как проверить заземление в частном доме?
  • 3 Проверка контура заземления
  • 4 Приборы для измерения заземления
  • 5 Какие ошибки совершаются в монтаже заземления?
  • 6 Что входит в конструкцию заземления?
  • 7 Системы заземления в квартирах

Как проверить сопротивление заземления?

Данный вопрос важен в подобной ситуации. Каждому известно, что ток совершает движение по проводникам, где наблюдается минимальное сопротивление. Значение этого сопротивления мы с вами и проверим.

Обозначение заземления

Замеры, необходимо проводить специальными приспособлениями, знакомый нам мультиметр, в этом деле не помощник. Однако, каким бы прибором не пришлось выполнять измерения, действует единственный принцип.

  • Первое, что мы сделаем, это создадим контакт, для этого необходимо защитить один из участков шины.
  • Находим в сарае старые металлические штыри, после чего забиваем их в землю на глубину до 70 см.
  • Берем зажим и провода проверочного устройства соединяем с шиной и металлическими прутьями.
  • Далее ведется вычисление сопротивления по инструкции, прилагающийся к приспособлению.

Важно! Электрическая сеть, обладающая напряжением 220 вольт, должна иметь сопротивление не более 4-х Ом.

Обсудив данный вопрос, постепенно переходим к цели.

Как проверить заземление в частном доме?

Многие из нас проживают в собственных домах, поэтому знать суть проверки заземления все-таки очень важно. В подобной ситуации совершенно не стоит вызывать специальных работников, будет достаточно элементарных знаний в электрике и технике безопасности при работе с ней.

Даже если вы уверены в работоспособности заземления и правильном ее монтаже, проверять систему нужно регулярно. Но перед проверочными действиями, все заземление следует разделить на несколько частей.

Изначально вам нужно проверить целостность металлических конструкций. Для этого достаточно постучать железным молоточком с изолированной ручкой по металлическим элементам, если они целы, вы услышите характерное дребезжание. Грунт проверять нужно в сухую погоду.

Также рассмотрим несколько тонкостей, как проверить заземление в розетке. Для подобных ревизий важно использовать мультиметр, отвертку, индикатор и изолированный провод без защиты на обоих концах.

Схема подключения замеления и зануления

Предположительно все розетки в вашем доме находятся под заземлением, и чтобы проверить его, нужно отключить одну от напряжения, отличным помощником в этом послужит УЗО или автоматический выключатель.

  • Напряжение в приборе должно равняться нулю, это подскажет тестер.
  • Раскрываем корпус розетки и внимательно обследуем провод с заземляющим контактом.
  • В некоторых случаях кабель выходит со стены, а в других, просто перебрасывается перемычка розетки на заземление. В первой ситуации все довольно хорошо, а последний вариант говорит о том, что у вас установлено зануление. Иногда контакт заземления даже не подсоединен. Соединение контакта, с выходящим из стены проводником, разрешает продолжить проверку.
  • Делаем сборку розетки и совершаем подключение к сети. Нужно удостовериться в том, что на металлическом контакте отсутствует ток.
  • Остается проверить заземление проводника. Используем индикатор, при его помощи находим фазу. Снимаем палец с сенсорного элемента и помещаем туда свободный не заизолированный конец кабеля. Другой конец этого же провода соединяем с контактом заземления прибора. Если индикатор загорелся, следовательно, заземление установлено правильно.

Внимание! Обязательно должна быть периодичность проверки сопротивления изоляции электросети и заземления оборудования.

Штырь заземления

Проверка контура заземления

Проверить контур заземления даже, если вы самостоятельно его сооружали с большой точной вероятностью не получиться. С этой целью принято использовать дорогостоящее и специально направленное оборудование. В домашних условиях мы сможем пользоваться довольно убедительным способом проверки работоспособности конструкции.

Используем для проверки потребитель, мощностью не более двух ватт, подсоединяем один конец кабеля к фазной клемме, а второй— к заземлению. Если контур работоспособен—прибор должен включиться. Здесь важно провести замер напряжения электрической цепи при включенном приборе и при его бездействии. При правильно сооруженном заземлении, показатель напряжения при сравнении должен иметь разницу не более 10 единиц. Обратите внимание, монтаж контура заземления специалисты рекомендуют проводить следующим образом:

  1. вырываем траншею неподалеку от строения, которое заземляется. Глубина ее не должна превышать 0, 5 метров, делаем ее в виде треугольника, а длина самой габаритной стороны будет иметь 3 метра.
  2. Используем металлические уголки для сооружения контура толщиной от 5 мм. Менее толстые материалы не прослужат долго. Вам необходимы уголки общей длиной три метра.
  3. Берем кувалду и забиваем уголки в землю в каждый угол. Помните 10 см материала должно оставаться над поверхностью земли.
  4. Далее все электроды объединяются в единую цепь. Для этого используйте полоски металла такой же толщины и сварку. Таким образом соединяем материал в точках каждого угла.

Контур заземления варим в форме треугольника

Важно! Приваривайте элементы заземления тщательно и выполняйте надежные швы.

На этом этапе работа по монтажу контура заземления считается оконченной, теперь остается лишь подсоединить элемент к домашней электрической сети.

Приборы для измерения заземления

В зависимости от предназначения требования к измерению заземления и его контуров варьируются, следовательно, для этого используются соответствующие приборы. Чаще всего приходится проводить тестирование контуров, для этого используется электронный тестер.

Для подобных случаев можно пользоваться цифровыми и аналоговыми вариантами. Идеально применять приспособления, находящиеся на учете в государственном реестре.

Какие ошибки совершаются в монтаже заземления?

Любой владелец дома старается создать своему жилищу всестороннюю защиту. Что же считается катастрофической ошибкой в этом направлении? Обычно люди, не знающие даже навыков работы с этой системой, прибегают к методу заземления к трубопроводам, а это слишком опасно. Если не к чему зафиксировать «землю», лучше использовать пластиковые трубы, они несколько снижают вероятность поражения электрическим током.

Важно! Любые электроустановки не должны быть подсоединены к заземлению последовательно.

Отличие в подключении заземления и зануления

Также важно выделить, что одна шина заземления, может работать в паре исключительно с одним потребителем.

Что входит в конструкцию заземления?

Любая конструкция ровно так же, как и «земля» в домашних условиях имеет определенные элементы системы. Что это за элементы, рассмотрим немного ниже.

  • Заземлитель—это элемент, выполненный из металла и врытый в землю на несколько метров.
  • Металлосвязь—это устройство, которое соединяет концы заземлителей и заводится в дом.
  • Металлопроводники—конструкции, через которые приходит пробойный ток к системе заземления.

Создание заземления для частного дома необходимо выполнять строго по инструкции, при этом соблюдая требования и правила безопасности работы с электрическими сетями.

Системы заземления в квартирах

Вопрос о квартирном заземлении часто возникает при смене проводки или ее реконструкции. Процесс подобного оборудования кажется слишком простым, тем не менее соблюдение правил и отдельных требований обязательно. В многоквартирных домах еще со времен Хрущева оборудовалась система TN — C. В такой ситуации не принято заземление, а щитки каждого этажа зануляются.


С рабочей системой TN — C — S сделать заземление намного легче. Ведь для каждого отдельного щитка выводиться специальная шина, которую подключить можно в любой удобный момент. Новостройки, как правило, еще на момент строительства оборудуются элементами «земли». Так как с начала 2000-го года стали использоваться проекты TN-S. В подобной ситуации стоит отбросить переживания о безопасности электрооборудования в квартире, так как застройщики позаботились об этом заранее.

Важно! Помните, что во множестве квартирных застроек электрическая сеть находится в неблагоприятном состоянии, поэтому прежде чем сделать заземление, стоит уточнить у обслуживающего сервиса все нюансы.

Существует варварский способ проверки заземления. Аккуратно, повторять данное без должных знаний опасно!

Как проверить заземление самостоятельно

Практически все современные бытовые приборы подключаются через вилки, на которых присутствует маркировка заземления. Это означает, что домашние розетки должны быть оборудованы заземляющими контактами. При устройстве новой или полной замене старой электропроводки хозяин жилья может проследить за прокладкой заземляющего проводника. Проблемы возникают с готовыми линиями, особенно с теми, которые проложены в старых зданиях. Чтобы полностью обезопасить себя и технику, приходится проверять заземление. Прежде всего, проверяется его наличие или отсутствие, техническое состояние и готовность осуществлять свое целевое назначение.

Содержание

Общие сведения о заземлении

При оборудовании системы заземления нетоковедущие металлические части электроустановок соединяются с грунтом. В обычном состоянии они не попадают под действие напряжения, но вследствие разных причин могут превратиться в проводники электротока. В большинстве случаев основной причиной такого состояния является нарушенная изоляция.

Когда фаза будет замкнута на корпусе, в нем появится определенный потенциал, соотносящийся с землей. В случае касания металлических деталей человеком, опирающимся на землю или бетонный пол, наступит мгновенное поражение электротоком.

Защитное устройство заземления оборудования перераспределяет ток, возникающий между человеком и заземляющим контуром в обратной пропорции с их собственными сопротивлениями. Как правило, этот показатель у человеческого тела во много раз выше, чем у защитного устройства. Таким образом, через тело пойдет ток не выше 10 мА. Эта величина на превышает предельно допустимого значения и не опасна для жизни и здоровья. Одновременно большая часть потенциала через контур с минимальным сопротивлением пройдет в грунт.

Заземлительное устройство состоит из двух основных частей. В первую очередь, это заземлитель, состоящий из проводящих элементов, соединенных друг с другом и контактирующих с землей. Другой деталью является заземляющий проводник, необходимый для соединения контура с точкой заземления в доме.

Заземлители могут быть естественными и искусственными. К первой категории относятся уже имеющиеся конструкции, проводящие ток и надежно связанные с землей. Детали для второго варианта изготавливаются из металлических труб, уголков, стержней и других профильных материалов. Соединение заземлителей между собой осуществляется с помощью стальных полос или проволоки, закрепляемых болтами или сваркой. В качестве заземляющих проводников служат специальные кабели с определенным сечением, а также медные или стальные шины.

Для чего проверяется заземление

Проверка состояния заземления является важным мероприятием, направленным на защиту людей от действия электрического тока. Для решения задачи, как проверить заземление в частном доме используется специальное оборудование. Полученные результаты дают возможность установить, в каком состоянии находится заземление, соответствует ли установленным нормам и способно ли выполнять свои функции. Обычно такие измерения проводятся квалифицированными специалистами из организации, обслуживающей домашнюю сеть.

Периодические проверки заземления должны обязательно проводиться, несмотря на то что вся электрика в доме монтировалась профессиональными электротехниками. Нередки случаи, когда неправильное соединение контура вызывает его преждевременный износ. В связи с этим рекомендуется в установленные сроки делать измерение и проверять, в каком состоянии находится грунт и размещенные в нем электроды, а также заземляющие проводники, шины и элементы металлосвязей.

Данная процедура, определяющая, есть ли заземление, проводится в жилых домах не реже 1 раза в 3 года, а на объектах промышленного производства – ежегодно.

В процессе замеров тестером определяется сопротивление контура, значение которого должно соответствовать установленным нормам. Если показатели получились выше нормативных, их можно снизить. Для этого нужно просто увеличить площадь взаимодействия путем добавления электродов или поднимается величина общей проводимости грунта, с помощью увеличения концентрации солей, содержащихся в почве.

Следует учитывать, что устройство обычного заземления может лишь понизить напряжение, поступающее на корпус оборудования. Сделать защиту более надежной поможет устройство защитного отключения – УЗО, устанавливаемое в одной связке с заземлением. Любые защитные средства проектируются и выбираются индивидуально, в соответствии с условиями эксплуатации. Выбор осуществляется с учетом влажности, структуры грунта и других факторов.

Необходимо помнить и о том, что многие виды современных электрических устройств оборудованы встроенным УЗО, срабатывающим лишь при включении в розетку, имеющую заземление. Поэтому их нормальная работа полностью зависит от правильного подключения защиты и дальнейших проверок ее работоспособности.

Приборы для проверки заземления

Современный рынок измерительных приборов представлен самыми разнообразными моделями, в том числе и для замеров сопротивления в системах заземления.

Существует несколько видов таких устройств, широко используемых профессиональными электриками:

  • Стрелочные приборы с малогабаритными генераторами, применяемыми в качестве автономных источников питания. Для получения тока их приходится вращать вручную.
  • Такие же стрелочные приборы, питающиеся автономно от гальванических батарей.
  • Цифровые устройства. Каждое измерение выводится на жидкокристаллический дисплей, для питания используются батарейки. В комплект входят бесконтактные измерительные клещи.

Каждый вид представлен разнообразными модификациями, каждая из которых может использована для конкретных условий. В качестве примера рекомендуется рассмотреть измерительный прибор М-416, широко применяемый профессиональными электриками.

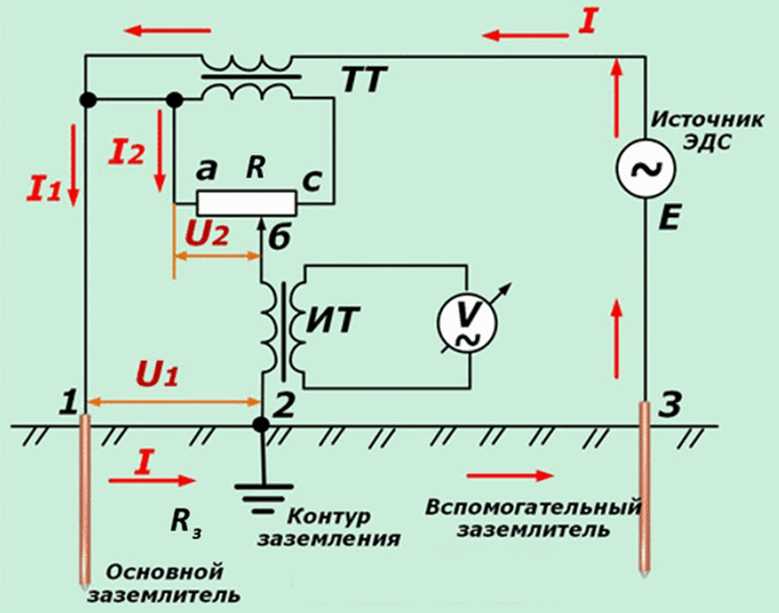

Это устройство стрелочного типа старого образца, надежное и простое в работе. С его помощью удается определить и получить довольно точные результаты измерений, позволяющие достоверно оценивать состояние заземления. Основой конструкции является стрелочный омметр, в котором установлено несколько пределов измерений.

Схема подключения для проведения измерений нанесена на внутреннюю сторону под крышкой прибора. С помощью этого устройства можно получить точные данные не только о сопротивлении контура, но и почвы, в которой он размещен. Поверка прибора М-416 выполняется ежегодно.

Методика проверки заземления

Если визуальным осмотром не выявлено каких-либо видимых нарушений, следующим этапом проверки становятся замеры сопротивления, чтобы проверить контур заземления. Порядок выполнения замеров будет рассмотрен на распространенном устройстве М-416:

  • Проверка наличия источников питания. При необходимости устанавливаются три батарейки по 1,5В.
  • Оборудование устанавливается на плоскую поверхность точно в горизонтальное положение.
  • Выполнение калибровки. Диапазонный переключатель устанавливается на позицию «Контроль 5Ω». После нажатия кнопки красного цвета, вращением ручки реохорда стрелка устанавливается в нулевое положение. Шкала прибора должна показывать 5±0,3 Ом. Это указывает на исправность устройства и его готовность к работе.
  • Измеритель нужно разместить максимально близко к заземлителю. За счет этого соединительные провода становятся короче, и их сопротивление уже не так сильно влияет на общие показатели.
  • Далее проводятся непосредственные замеры по схемам подключения, указанным под крышкой. Основной и дополнительный электроды забиваются в плотный грунт. Минимальная глубина составляет 50 см. Точка, в которой провода соединяются с заземлителем, очищается от краски. Если знаете, что сопротивление заземлителя меньше 10 Ом, результат умножается на 1, а переключатель находится в положении х1. Если же результаты замеров превышают 10 Ом, переключатель нужно установить на х5, х20 или х100.

Проверка заземления в розетках

Проверка наличия или отсутствия заземления особенно актуальна для розеток, установленных в старых квартирах. Да и в новом жилье работоспособность заземляющих систем нередко вызывает сомнения.

Перед тем как проверить заземление, требуется определить положение фазного и нулевого проводов. Если традиционные цвета изоляции не совпадают с фактическими, тогда узнать провода можно при помощи индикаторной отвертки. Необходимо вначале коснуться ее концом одной клеммы, а затем – другой. Когда индикатор загорается – значит в этой клемме фаза, если он не горит – это ноль. Провод заземления не подключается к основным клеммам и окрашивается в желто-зеленый цвет.

Проверка мультиметром

В первом варианте проверка заземления осуществляется с использованием мультиметра. Это необходимо, даже если все цвета совпадают по нормативам. Мультиметр должен быть включен в режим проверки напряжения. Вначале оба щупа устанавливаются на фазу и ноль и замеряется напряжение. Далее нулевой щуп переставляется на заземляющий проводник РЕ.

Если при измерении заземления мультиметром он покажет величину равную или немного меньшую предыдущего значения, следовательно заземление находится в рабочем состоянии. Если на экране высвечивается ноль или нет никаких цифр, значит в системе есть обрыв и она не работает.

Проверка контрольной лампочкой

Проверка контура заземления с использованием контрольной лампочки, успешно заменяет тестер. Для изготовления простейшей контрольки потребуется сама лампочка, патрон к ней, медный провод в изоляции, разделенный на две части и два щупа.

Все элементы соединяются между собой. Все контакты должны быть заизолированы. После этого лампочка вкручивается в патрон.

Как проверить заземление в частном доме и квартире

Необходимость проверить «землю» в домашней сети возникает, если вы только что переехали в новый дом или квартиру и не уверены, что защита сработает. Существуют специальные измерители, позволяющие измерить сопротивление контура заземления, однако их стоимость высока. В домашних условиях вы можете убедиться, что у вас есть рабочий провод РЕ без дополнительных метров. Далее мы расскажем читателям сайта Электроэксперт, как проверить заземление в частном доме или квартире своими руками.

  • Методика проверки
  • Косвенное свидетельство

Методика проверки

Итак, чтобы узнать, есть ли в доме заземление, для начала нужно отключить электричество на вводном щитке и разобрать одну из розеток. После этого вы должны визуально увидеть, подключен ли желто-зеленый провод к соответствующей клемме на розетке, как показано на фото ниже:

Если к клеммам подключены только два проводника, например, с синим и коричневая изоляция (ноль и фаза, по цветовой маркировке проводов), то заземления в доме или квартире у вас нет. И еще — если между нулем и клеммой заземления есть перемычка, значит, сделали заземление, что крайне опасно.

Итак, допустим, все три провода находятся в винтовых зажимах, и вы хотите проверить правильность заземления в розетке. Во-первых, мы рекомендуем вам проверить эффективность контура заземления с помощью мультиметра. Делается очень просто:

  1. Включите питание на щите.
  2. Переключить тестер в режим измерения напряжения.
  3. Измерить напряжение между фазой и нулем.
  4. Выполните аналогичное измерение между фазой и землей.

Если в последнем случае мультиметр показывает напряжение, немного отличающееся от первого измерения, то в частном доме или квартире присутствует заземление. Цифры не появились на табло? Контур заземления отсутствует или не работает. О том, как пользоваться мультиметром дома, мы рассказали в соответствующей статье!

Если под рукой нет тестера, проверить качество заземления можно с помощью контрольной лампы, собранной из подручных средств. Итак, сделать контрольную лампу своими руками Вы можете по следующей схеме (1 — патрон, 2 — провода, 3 — концевик):

Индикаторной отверткой нужно проверить, где фаза, а где ноль. Не всегда подключение розетки производится по правилам. Возможно, тот, кто соединял контакты, перепутал их цвета и теперь фаза синяя, что не так.

Сначала прикоснитесь одним концом провода к клемме фазы, а другим к нулю. Контрольная лампа должна загореться. После этого переместите конец провода, которого вы коснулись, на ноль к заземлению антенны (показано на фото ниже).

Если лампочка горит — цепь исправна, тусклая — состояние цепи заземления неудовлетворительное. Свет не горит, значит «земля» не работает. Следует сразу отметить, что если цепь защищена устройством защитного отключения, при проверке надежности заземления может сработать УЗО, что также свидетельствует об исправности цепи заземления.

Если вы коснулись проводов от управления к фазе и массе, но лампочка не горит, попробуйте переставить клемму на ноль от клеммы фазы для проверки цепи. Это тот случай, когда есть вероятность, что подключение было неверным и фаза не того цвета.

Косвенное свидетельство

Вот еще несколько ситуаций, в которых можно быть уверенным в том, что заземление в частном доме, квартире или коттедже не подключено или по крайней мере работает плохо:

  • водонагреватель либо электрическая стиральная машина;
  • при воспроизведении музыки в колонках слышен небольшой шум.

Также рекомендуем посмотреть видео, в котором показано, как проверить сопротивление контура заземления специальным измерителем:

Технология проверки «заземляющего» устройства

Вот по такой простой методике можно самостоятельно узнать состояние защитной цепи. Надеемся, что теперь вы знаете, как проверить заземление в частном доме или квартире своими руками!

Будет интересно почитать:

  • Как проверить транзистор мультиметром
  • Проверка счетчика электроэнергии на дому
  • Почему в розетках две фазы?

Технология проверки «наземного» устройства

Опубликовано:

Обновлено: 26.08.2019

7 комментариев

Поиск коротких замыканий с помощью мультиметра

Короткое замыкание возникает при случайном замыкании, когда провод, по которому течет ток, входит в контакт с нейтральным проводом или землей в цепи. Если вы заметили, что предохранители постоянно перегорают или часто срабатывает автоматический выключатель, это может быть признаком короткого замыкания. Вы также можете услышать громкие хлопки, когда цепь активирована.

Устранив короткое замыкание в кратчайшие сроки, вы уменьшите вероятность повреждения провода и его изоляции, а также предотвратите возгорание автоматического выключателя.

Ниже перечислены действия по поиску короткого замыкания с помощью мультиметра.

Шаг 1. Проверьте свое оборудование

Первым шагом в обнаружении короткого замыкания является поиск физических признаков. Это могут быть видимые ожоги или расплавленный металл на проводах, запахи гари или мерцающие огни. После того, как вы определили потенциальное короткое замыкание, используйте свой мультиметр, чтобы подтвердить напряжение, установив его на его сопротивление или настройку непрерывности.

Если вы заметите сопротивление ниже ожидаемого, то это явный признак того, что проверяемый ток отводится от области и произошло короткое замыкание.

Шаг 2. Проверка и ремонт

Убедившись в источнике короткого замыкания, отключите питание электрической цепи, выключив автоматический выключатель. Затем вы должны переключить мультиметр с его настройки сопротивления на переменное напряжение и вставить металлические щупы в проблемную розетку или переключатель.

Ваш мультиметр должен показывать ноль вольт. Это указывает на то, что в электрической цепи нет питания. Если по какой-то причине присутствует напряжение, вам нужно будет найти правильный автоматический выключатель и повторить процедуру, чтобы убедиться, что в электрической цепи нет тока.

Шаг 3. Проверка клеммных коробок

Теперь, когда в электрической цепи нет питания, можно переключить мультиметр на омы и проверить провода. Если ваш мультиметр показывает бесконечные омы или OL, это означает, что прерыватель мог ухудшиться и сработать из-за более низкого тока. В этом случае вам необходимо получить доступ к основной панели и заменить ее.

Если мультиметр показывает непрерывность, имеется короткое замыкание. Это может быть вызвано неисправным выключателем, оборванным проводом, неисправной розеткой или выключателем. Для устранения короткого замыкания замените неисправную розетку или выключатель. Если вы по-прежнему получаете показания мультиметра, проверьте все провода, чтобы убедиться, что ни на одном из них нет оголенной меди, которая может где-то коснуться и вызвать короткое замыкание. Если все в порядке, прикрутите кабели обратно к исходным клеммам, а затем снова установите их в коробку с настенной пластиной.
