Урок 6 — SMD компоненты
Мы уже познакомились с основными радиодеталями: резисторами, конденсаторами, диодами, транзисторами, микросхемами и т.п., а также изучили, как они монтируются на печатную плату. Ещё раз вспомним основные этапы этого процесса: выводы всех компонентов пропускают в отверстия, имеющиеся в печатной плате. После чего выводы обрезаются, и затем с обратной стороны платы производится пайка (см. рис.1).
Этот уже известный нам процесс называется DIP-монтаж. Такой монтаж очень удобен для начинающих радиолюбителей: компоненты крупные, паять их можно даже большим «советским» паяльником без помощи лупы или микроскопа. Именно поэтому все наборы Мастер Кит для самостоятельной пайки подразумевают DIP-монтаж.
Рис. 1. DIP-монтаж
Но DIP-монтаж имеет очень существенные недостатки:
— крупные радиодетали не подходят для создания современных миниатюрных электронных устройств;
— выводные радиодетали дороже в производстве;
— печатная плата для DIP-монтажа также обходится дороже из-за необходимости сверления множества отверстий;
— DIP-монтаж сложно автоматизировать: в большинстве случаях даже на крупных заводах по производству электронику установку и пайку DIP-деталей приходится выполнять вручную.
Это очень дорого и долго.
Поэтому DIP-монтаж при производстве современной электроники практически не используется, и на смену ему пришёл так называемый SMD-процесс, являющийся стандартом сегодняшнего дня. Поэтому любой радиолюбитель должен иметь о нём хотя бы общее представление.
SMD монтаж
SMD компоненты (чип-компоненты) — это компоненты электронной схемы, нанесённые на печатную плату с использованием технологии монтирования на поверхность — SMT технологии (англ. surface mount technology).Т.е все электронные элементы, которые «закреплены» на плате таким способом, носят название SMD компонентов (англ. surface mounted device). Процесс монтажа и пайки чип-компонентов правильно называть SMT-процессом. Говорить «SMD-монтаж» не совсем корректно, но в России прижился именно такой вариант названия техпроцесса, поэтому и мы будем говорить так же.
На рис. 2. показан участок платы SMD-монтажа. Такая же плата, выполненная на DIP-элементах, будет иметь в несколько раз большие габариты.
Рис.2. SMD-монтаж
SMD монтаж имеет неоспоримые преимущества:
— радиодетали дешёвы в производстве и могут быть сколь угодно миниатюрны;
— печатные платы также обходятся дешевле из-за отсутствия множественной сверловки;
— монтаж легко автоматизировать: установку и пайку компонентов производят специальные роботы. Также отсутствует такая технологическая операция, как обрезка выводов.
SMD-резисторы
Знакомство с чип-компонентами логичнее всего начать с резисторов, как с самых простых и массовых радиодеталей.
SMD-резистор по своим физическим свойствам аналогичен уже изученному нами «обычному», выводному варианту. Все его физические параметры (сопротивление, точность, мощность) точно такие же, только корпус другой. Это же правило относится и ко всем другим SMD-компонентам.
Рис. 3. ЧИП-резисторы
Типоразмеры SMD-резисторов
Мы уже знаем, что выводные резисторы имеют определённую сетку стандартных типоразмеров, зависящих от их мощности: 0,125W, 0,25W, 0,5W, 1W и т.
п.
Стандартная сетка типоразмеров имеется и у чип-резисторов, только в этом случае типоразмер обозначается кодом из четырёх цифр: 0402, 0603, 0805, 1206 и т.п.
Основные типоразмеры резисторов и их технические характеристики приведены на рис.4.
Рис. 4 Основные типоразмеры и параметры чип-резисторов
Маркировка SMD-резисторов
Резисторы маркируются кодом на корпусе.
Если в коде три или четыре цифры, то последняя цифра означает количество нулей, На рис. 5. резистор с кодом «223» имеет такое сопротивление: 22 (и три нуля справа) Ом = 22000 Ом = 22 кОм. Резистор с кодом «8202» имеет сопротивление: 820 (и два нуля справа) Ом = 82000 Ом = 82 кОм.
В некоторых случаях маркировка цифробуквенная. Например, резистор с кодом 4R7 имеет сопротивление 4.7 Ом, а резистор с кодом 0R22 – 0.22 Ом (здесь буква R является знаком-разделителем).
Встречаются и резисторы нулевого сопротивления, или резисторы-перемычки. Часто они используются как предохранители.
Конечно, можно не запоминать систему кодового обозначения, а просто измерить сопротивление резистора мультиметром.
Рис. 5 Маркировка чип-резисторов
Керамические SMD-конденсаторы
Внешне SMD-конденсаторы очень похожи на резисторы (см. рис.6.). Есть только одна проблема: код ёмкости на них не нанесён, поэтому единственный способ ёё определения – измерение с помощью мультиметра, имеющего режим измерения ёмкости.
SMD-конденсаторы также выпускаются в стандартных типоразмерах, как правило, аналогичных типоразмерам резисторов (см. выше).
Рис. 6. Керамические SMD-конденсаторы
Электролитические SMS-конденсаторы
Рис.7. Электролитические SMS-конденсаторы
Эти конденсаторы похожи на своих выводных собратьев, и маркировка на них обычно явная: ёмкость и рабочее напряжение. Полоской на «шляпке» конденсатора маркируется его минусовой вывод.
SMD-транзисторы
Рис.
8. SMD-транзистор
Транзисторы мелкие, поэтому написать на них их полное наименование не получается. Ограничиваются кодовой маркировкой, причём какого-то международного стандарта обозначений нет. Например, код 1E может обозначать тип транзистора BC847A, а может – какого-нибудь другого. Но это обстоятельство абсолютно не беспокоит ни производителей, ни рядовых потребителей электроники. Сложности могут возникнуть только при ремонте. Определить тип транзистора, установленного на печатную плату, без документации производителя на эту плату иногда бывает очень сложно.
SMD-диоды и SMD-светодиоды
Фотографии некоторых диодов приведены на рисунке ниже:
Рис.9. SMD-диоды и SMD-светодиоды
На корпусе диода обязательно указывается полярность в виде полосы ближе к одному из краев. Обычно полосой маркируется вывод катода.
SMD-cветодиод тоже имеет полярность, которая обозначается либо точкой вблизи одного из выводов, либо ещё каким-то образом (подробно об этом можно узнать в документации производителя компонента).
Определить тип SMD-диода или светодиода, как и в случае с транзистором, сложно: на корпусе диода выштамповывается малоинформативный код, а на корпусе светодиода чаще всего вообще нет никаких меток, кроме метки полярности. Разработчики и производители современной электроники мало заботятся о её ремонтопригодности. Подразумевается, что ремонтировать печатную плату будет сервисный инженер, имеющий полную документацию на конкретное изделие. В такой документации чётко описано, на каком месте печатной платы установлен тот или иной компонент.
Установка и пайка SMD-компонентов
SMD-монтаж оптимизирован в первую очередь для автоматической сборки специальными промышленными роботами. Но любительские радиолюбительские конструкции также вполне могут выполняться на чип-компонентах: при достаточной аккуратности и внимательности паять детали размером с рисовое зёрнышко можно самым обычным паяльником, нужно знать только некоторые тонкости.
Но это тема для отдельного большого урока, поэтому подробнее об автоматическом и ручном SMD-монтаже будет рассказано отдельно.
Скачать урок в формате PDF
Глава 7. Поиск и устранение неисправностей. Прежде чем ремонтировать ИБП, его необходимо извлечь из системного блока компьютера. Для этого отключают компьютер от сети, вынув вилку из — розетки. Вскрыв корпус компьютера, освобождают все разъемы ИБП и, отвернув четыре винта на задней стенке системного блока, вынимают ИБП. Затем снимают П-образную крышку корпуса ИБП, отвернув крепящие ее винты. Печатную плату можно извлечь, отвернув три винта самореза, которыми она закреплена. Особенность плат многих ИБП в том, что печатный проводник общего провода разделен на две части, которые соединяются между собой лишь через металлический корпус блока. На извлеченной из корпуса плате эти части необходимо соединить навесным проводником . Если блок питания был отключен от сети питания менее получаса назад, необходимо найти на плате и разрядить оксидные конденсаторы 220 или 470 мкФ х 250В (это самые большие конденсаторы в блоке). Таблица 1 Примечание. Транзисторы 2SD1876 и 2SD1877 — со встроенным демпфирующим диодом. В первую очередь осматривают детали «ИБП и выявляют явно неисправные, например, сгоревшие или с трещинами в корпусе. Если выход блока из строя был вызван неисправностью вентилятора, следует проверить элементы, установленные на теплоотводах: мощные транзисторы инвертора и сборки диодов Шотки выходных выпрямителей. При «взрыве» оксидных конденсаторов происходит разбрызгивание их электролита по всему блоку. Во избежание окисления металлических токоведущих частей необходимо смыть электролит слабощелочным раствором (например, разведя средство «Fairy» водой в соотношении 1:50).
Включив блок в сеть, прежде всего следует измерить все его выходные напряжения. Рис .1. Если окажется, что хотя бы в одном из выходных каналов напряжение близко к номинальному значению, неисправность следует искать в выходных цепях неисправных каналов. Однако, как показывает практика, выходные цепи редко выходят из строя. В случае нарушения работы всех каналов методика определения неисправностей следующая.
Измеряют напряжение между плюсовым выводом конденсатора С4 и минусовым С5 (см. рис. 1) или коллектором транзистора VT1 и эмиттером VT2 (см. рис. 2) Если измеренное значение существенно меньше 310В, нужно проверить и при необходимости заменить диодный мост VD1 (см. рис. 1) или отдельные составляющие его диоды. Рис.2. Если выпрямленное напряжение в норме, а блок не работает, скорее всего, отказал один или оба транзистора мощного каскада инвертора (VT1, VT2, см. рис. 2), которые подвержены наибольшим тепловым перегрузкам. При исправных транзисторах остается проверить микросхему TL494CN и связанные с ней цепи. Отказавшие транзисторы допускается заменять отечественными или импортными аналогами, подходящими по электрическим параметрам, габаритным и установочным размерам, руководствуясь данными, приведенными в табл. 1 . Таблица 2 1) Пара диодов Шотки. 2) Диод Шотки. 3) Корпус, наиболее близкий к реальному по размерам. Выпрямительные диоды сетевого выпрямителя (см. рис. 4) можно с успехом заменить отечественными КД226Г, КД226Д. Если в сетевом выпрямителе установлены конденсаторы емкостью 220 мкФ, желательно их заменить на 470 мкФ, место для этого на плате обычно предусмотрено. Для снижения помех рекомендуется каждый из четырех выпрямительных диодов зашунтировать конденсатором 1000 пФ на напряжение 400…450 В. Транзисторы 2SC3039 можно заменить отечественными КТ872А. А вот демпфирующий диод PXPR1001 взамен отказавшего трудно приобрести даже в больших городах. В этой ситуации можно воспользоваться тремя соединенными последовательно диодами КД226Г или КД226Д. Для повышения надежности работы ИЭП можно рекомендовать параллельно резисторам R7 и R8 (см. рис. 5) подключить дроссели индуктивностью по 4 мкГн. Их можно намотать проводом диаметром не менее 0,15 мм в шелковой изоляции на любых кольцевых магнитопроводах. Число витков рассчитывают по известным формулам. Подстроечный резистор для регулировки выходного напряжения (R3, см. рис. 9) во многих ИБП отсутствует, вместо него установлен постоянный. Если требуется подстройка, ее можно произвести, временно установив подстроечный резистор, а затем вновь заменив его постоянным найденного номинала. Для повышения надежности полезно заменить установленные в фильтрах наиболее мощных выпрямителей + 12 В и +5 В импортные оксидные конденсаторы эквивалентными по емкости и напряжению конденсаторами К50-29. конденсаторы на предназначенные для них места. Собирая блок после ремонта, не забудьте удалить временно установленные перемычки и резисторы, а также подключить к соответствующему разъему встроенный вентилятор. |
В процессе ремонта эту операцию рекомендуется повторять после каждого отключения блока от сети либо временно зашунтировать конденсаторы резисторами 100…200 кОм мощностью не менее 1 Вт.
Существует возможность взамен отказавшего диода и защищенного им мощного транзистора установить транзистор со встроенным демпфирующим диодом, например, 2SD2333, 2SD1876, 2SD1877 или 2SD1554. Следует заметить, что во многих выпущенных после 1998 г. ИБП такая замена уже произведена.
Следует заметить, что на платах многих ИБП установлены не все предусмотренные схемой конденсаторы (по-видимому, из экономии), что отрицательно сказывается на характеристиках блока. Рекомендуется установить недостающиеНеисправности транзисторов
- Раздел 7.1 Почему транзисторы выходят из строя
- • Производственные дефекты.
- • Возраст компонента.
- • Внешние причины.
- • Схемотехника.
- • Мощность против надежности.
- • Неисправности полупроводников.
- Раздел 7.2 Измерители для тестирования транзисторов.
- • Типичные неисправности транзисторов.
- • Цифровые и аналоговые мультиметры.
- • Доступные функции тестирования.
- • Проверка полярности счетчика.
- Раздел 7.3 Проверка транзисторов.
- • Модель с двумя диодами для биполярных транзисторов.
- • Идентификация соединения транзисторов.
- • Тестирование BJT.
- • Тестирование JFET.
- • Тестирование МОП-транзисторов
Почему транзисторы выходят из строя?
Все полупроводниковые устройства чрезвычайно надежны. При условии, что они работают правильно, у них вообще нет причин выходить из строя; но, конечно, они терпят неудачу, и это может быть по разным причинам.
Производственные дефекты
Производственные дефекты случаются (очень редко), обычно в новом оборудовании. Если в новом транзисторе есть неисправность, она часто проявляется в первые несколько часов использования. Если он работает правильно в течение этого периода, то есть вероятность, что он будет работать и дальше. Большая часть производственных дефектов может быть обнаружена путем «проверки на вымачивание» нового оборудования.
Это запускает его на испытательном стенде в течение нескольких часов, чтобы убедиться в отсутствии ранних отказов. Предметы, выдержавшие эти испытания, можно с уверенностью использовать регулярно.
Возраст компонентов
Нет реальной причины старения транзисторов. Кусочек кремния 10-летней давности должен быть таким же, как 1-летний. Однако старые системы, содержащие транзисторы, начинают доставлять больше проблем. Причина этого в том, что другие компоненты, такие как резисторы, могут изменить свои значения со временем, особенно если они подвержены нагреванию, вызванному протеканием тока. В конечном итоге это может привести к тому, что транзистор будет работать за пределами своих нормальных параметров, например, при температуре выше допустимой. Именно тогда транзисторы могут выйти из строя. В таких обстоятельствах целесообразно выяснить причины отказа транзистора, а не просто заменить его. Всегда проверяйте напряжения на клеммах транзистора после замены, чтобы убедиться в отсутствии отклонений от нормы.
Внешние причины
Иногда внешние причины могут повредить или даже разрушить транзисторы. Неправильное обращение с полевыми транзисторами может привести к их повреждению электростатическим разрядом. Иногда это приводит к тому, что транзистор (или печатная плата) не работает при установке в систему. Это может быть связано с тем, что очень тонкие изолирующие слои внутри устройства полностью разрушились из-за статического электричества высокого напряжения, небрежно нанесенного на клеммы. Что еще более зловеще, так это то, что иногда такие разряды не вызывают немедленного разрушения устройства, а повреждают изоляцию до такой степени, что через некоторое время (часы или годы) устройство выходит из строя.
В оборудовании с питанием от сети время от времени могут возникать очень короткоживущие импульсы высокого напряжения, вызванные такими событиями, как удары молнии (даже на некотором расстоянии от места повреждения), которые могут повредить полупроводники. Также скачки напряжения, вызванные локальными событиями, такими как индуктивное оборудование, такое как запуск или остановка двигателей.
Большинство цепей с питанием от сети (и даже некоторые схемы малой мощности), подверженные такому повреждению, имеют встроенную защиту, предотвращающую повреждение. В большинстве случаев эта защита работает хорошо, но редко на 100%.
Схема
Многие неисправности, особенно в оборудовании, предназначенном для домашнего использования, можно найти, обратившись к базам данных повторяющихся неисправностей, опубликованным в технических журналах в Интернете. Причина возникновения этих повторяющихся ошибок в основном связана с конструкцией. Домашняя продукция предназначена для производства по выгодной цене и обеспечения бесперебойной работы в течение некоторого времени. Производители могут производить продукты, соответствующие тщательно разработанным стратегиям. Некоторые неисправности будут возникать из-за того, что продукт превысит свой «расчетный срок службы», в то время как другие возникнут преждевременно. Разработка электронного продукта для определенного срока службы в условиях, которые будут очень изменчивыми (например, в наших домах) и над которыми разработчики не имеют никакого контроля, не является точной наукой.
Однако такие отказы, как правило, следуют определенному образцу, и тщательная регистрация предыдущих отказов может быть хорошим индикатором будущих отказов. Эти отказы могут повлиять на транзисторы так же легко, как и на любой другой компонент.
Мощность и надежность
При рассмотрении неисправного оборудования всегда помните, что надежность любого компонента пропорциональна мощности, которую он рассеивает. Другими словами, «если он обычно нагревается, он обычно выходит из строя». Такое правило предполагает, что неисправный транзистор с большей вероятностью находится в выходных каскадах схемы, чем в каскадах низкого напряжения и малой мощности, которые ему предшествуют. Любая схема, в которой используется либо высокое напряжение, либо большой ток, либо и то, и другое, создает гораздо большую нагрузку на полупроводники, чем схемы с низким напряжением и малым током. Хотя устройства, используемые в этих схемах, спроектированы таким образом, чтобы выдерживать такое использование, они работают хуже, чем устройства, имеющие относительно легкий срок службы в условиях малой мощности.
Основными проблемными зонами являются блоки питания и выходные каскады. Столкнувшись с неисправной схемой и очень небольшим количеством информации о схеме, быстрая проверка полупроводников на этих этапах может сэкономить много работы.
Неисправности полупроводников
При выходе из строя диода или транзистора обычно происходит одно из двух:
• В переходе (или переходах) происходит короткое замыкание (сопротивление становится очень низким или нулевым).
• Соединение (или соединения) размыкается (сопротивление становится очень высоким или достигает бесконечности).
Конечно, этот список можно расширить, включив в него информацию о том, что соединения могут стать негерметичными (слегка низкое сопротивление), хотя это случается редко. На практике за этим состоянием обычно довольно скоро следует полное короткое замыкание.
Вышеизложенное говорит о том, что диоды и транзисторы можно проверить простым измерением сопротивления, в большинстве случаев это так и есть.
Набор тестов сопротивления может с большой степенью уверенности показать, исправен ли полупроводник или неисправен. Правда, могут возникнуть некоторые другие неисправности и могут быть проведены другие испытания, но они будут обсуждаться после всех важных испытаний на сопротивление.
К началу страницы.>
Как определить транзистор SMD? И как это проверить? Решено
Транзисторы используются во многих электронных и электрических устройствах; они имеют много применений, например, для переключения и усиления. Транзисторы для поверхностного монтажа являются одним из типов транзисторов. SMD-транзисторы используются в основном в компьютерных платах, , так как же идентифицировать SMD-транзисторы?
Как определить транзистор SMD?
Чтобы идентифицировать SMD-транзистор, вы должны знать форму транзистора; это прямоугольная коробочка черного цвета со штифтами по бокам . Штыри используются для пайки транзистора в компьютерных платах.
Кроме того, вы можете найти код, указанный на его корпусе, а затем использовать кодовую книгу SMD, чтобы подтвердить, что это транзистор.
К сожалению, некоторые устройства могут иметь один и тот же код в кодовой книге SMD, даже если их разработал один и тот же производитель . Поэтому, если вы обнаружите, что код на корпусе транзистора также используется для другого компонента, вы можете использовать стиль формы транзистора, чтобы различать их.
Из чего сделан SMD-транзистор?
Транзисторы для поверхностного монтажа изготовлены из полупроводниковых материалов и являются основной частью транзистора . Полупроводниковые материалы проводят только часть проходящего через них тока; это делает транзистор используемым в качестве усилителя или переключателя. Усилители обычно представляют собой транзисторы, используемые для усиления сигналов.
Электрические сигналы поступают из определенной точки транзистора; они перетекают в среднюю часть после прохождения барьера ; в средней части находится заряд, подаваемый на вход.
После усиления сигналы выходят из транзистора через третью секцию; усиление может быть в сто раз больше входного.
Связанные материалы:
Как найти коллектор, эмиттер и базу…
Как определить конденсатор SMD? (С и без…
Как определить плавкий предохранитель поверхностного монтажа (SMD)? Полное руководство
Положения и условия
Провода какого цвета можно сочетать? Полное руководство
Почему у потенциометра 2, 3 и 6 контактов?…
Можно ли закрепить другие транзисторы, как SMD?
Да, другие резисторы могут быть закреплены на компьютерных платах, например, для поверхностного монтажа; однако транзисторы SMD предпочтительнее с компьютерными платами . Транзисторы с биполярным переходом — самый популярный тип транзисторов; у них есть два положительно-отрицательных ворот, через которые должны пройти сигналы.
Какие существуют типы биполярных транзисторов?
- Транзисторы PNP
- Транзисторы NPN
PNP положительный-отрицательный-положительный; между тем, NPN состоит из отрицательного-положительного-отрицательного. Ток усиливается после пересечения вторых ворот; он входит в систему через среднюю часть. Другим типом транзистора для поверхностного монтажа является полевой транзистор на основе оксида металла и полупроводника 9.0094 .
Тип MOSFET представляет собой особый тип SMD транзистора , поскольку он может быть как положительным, так и отрицательным . Центральный зонд получает ток из центральной области; центральная область имеет тот же заряд, что и подключенный к ней порт вывода/ввода. Остальная часть корпуса транзистора имеет противоположный заряд.
Как защитить транзистор SMD?
Чтобы защитить SMD-транзистор, вы должны быть очень осторожны при его установке в компьютерную плату, поскольку транзисторы очень хрупкие , что не относится к другим компонентам.
Поэтому пользоваться паяльником нужно очень осторожно, чтобы не повредить транзистор. Начните припаивать металлические штыри отдельно.
Независимо от того, было ли их два или три, каждый металлический штырь должен припаиваться по одному и оставлять часть в покое после припайки каждого штыря . Температура транзистора должна снизиться, чтобы защитить его от теплового повреждения.
Источник
Как проверить транзистор SMD?

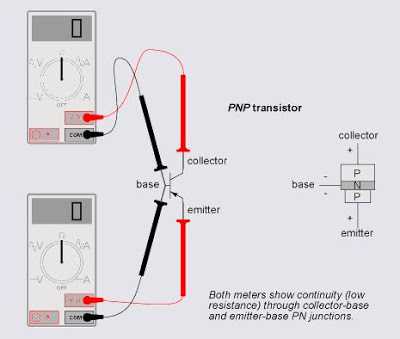

Для проверки SMD-транзистора вам понадобится мультиметр; к транзистору подключается мультиметр, чтобы посмотреть, дает он показание или нет ; однако проверить транзистор не так просто; вам необходимо выполнить несколько определенных шагов:
Шаг первый
Подключите положительный щуп мультиметра к базе транзистора, а затем подключите отрицательный щуп мультиметра к эмиттеру транзистора . Если у вас хороший транзистор NPN транзистор, показания мультиметра должны быть в пределах от 0,45 В до 0,9 В; в то время как для транзисторов PNP это OL .
Шаг второй
Подключите отрицательный щуп мультиметра к коллектору транзистора, а затем подключите положительный щуп мультиметра к базе транзистора . Если у вас хороший транзистор NPN , показания мультиметра должны быть в пределах от 0,45 В до 0,9 В; в то время как для транзисторов PNP это ОЛ .
Шаг третий
Подключите положительный щуп мультиметра к эмиттеру транзистора, а затем подключите отрицательный щуп мультиметра к базе транзистора . Если у вас хороший транзистор PNP , показания мультиметра должны быть в пределах от 0,45 В до 0,9 В; между тем, для транзисторов NPN это OL.
Шаг четвертый
Подключите отрицательный щуп мультиметра к базе транзистора, а затем подключите положительный щуп мультиметра к коллектору транзистора. Если у вас хороший транзистор PNP , показания мультиметра должны быть в пределах от 0,45 В до 0,9 В; между тем, для транзисторов NPN это OL .
Шаг пятый
Подключите положительный щуп мультиметра к коллектору транзистора, а затем подключите отрицательный щуп мультиметра к эмиттеру транзистора. Если у вас хороший транзистор, будь то NPN или PNP, показание должно быть ОЛ.
Если вы поменяли местами два щупа, подключите положительный щуп мультиметра к эмиттеру транзистора, а затем подключите отрицательный щуп мультиметра к коллектору транзистора . Показание также должно быть OL.
Что такое SMD-транзистор?
Транзистор SMD представляет собой устройство для поверхностного монтажа и отличается от других транзисторов; он припаян непосредственно к компьютерным платам с помощью боковых контактов , свинца и паяльника. Хотя установить транзистор для поверхностного монтажа несложно, он может легко сломаться.
Платы, используемые для SMD-транзисторов, дешевле обычных плат; сквозные транзисторы являются альтернативой транзисторам для поверхностного монтажа ; они крепятся к компьютерным платам с помощью металлических штырей.
Платы имеют отверстия, в которые можно вставить и просверлить металлические штыри, но их производство может быть дорогостоящим.
Заключение
Подводя итог, можно сказать, что транзисторы для поверхностного монтажа являются одним из типов транзисторов; Транзисторы SMD используются в основном в компьютерных платах, используются в качестве усилителя или в качестве переключателя и используется для усиления электрических сигналов; они могут быть усилены в сто раз по сравнению с их вводом. Вы можете идентифицировать резистор SMD, используя кодовую книгу SMD.
Чтобы идентифицировать SMD-транзистор, вы должны знать форму транзистора; это прямоугольная коробка черного цвета с контактами по бокам . Штыри используются для пайки транзистора в компьютерных платах. Кроме того, вы можете найти код, указанный на его корпусе, а затем использовать кодовую книгу SMD, чтобы подтвердить, что это транзистор.
Однако другие резисторы могут быть закреплены на компьютерных платах, например, для поверхностного монтажа; однако транзисторы SMD предпочтительнее с компьютерными платами .
