Как проверять тиристоры исправность не выпаивая

Тиристоры принадлежат к классу диодов. Но помимо анода и катода, у тиристоров есть третий вывод – управляющий электрод.

  • Применение тиристоров ↓
  • Проверка с помощью метода лампочки и батарейки ↓
  • Проверка мультиметром ↓
  • Другие варианты проверки ↓
  • Блиц-советы ↓

Тиристор – это своего рода электронный выключатель, состоящий из четырех слоев, который может быть в двух состояниях:

  1. Высокая проводимость (открытое).
  2. Низкая проводимость (закрытое).

Тиристоры обладают высокой мощностью, благодаря чему они проводят коммутацию цепи при напряжении доходящей до 5 тысяч вольт и с силой тока равняющейся 5 тысячам ампер. Подобные выключатели способны проводить ток лишь в прямом направлении, а в состоянии низкой проводимости они способны выдержать даже обратное напряжение.

Чтобы приключаться между состояниями, используется специальная технология, которая передает сигналы. С помощью сигнала от объекта управления, тиристор станет в положении высокой проводимости (открытое), а для того чтобы его выключить нужно заряженный конденсатор соединить с ключом.

Есть разные тиристоры, которые отличаются друг от друга характеристиками, управлением и т.д.

Самые известные типы данных устройств:

  • Диодный. Переходит в проводящий режим, когда уровень тока повышается.
  • Инверторный. Он переходит в режим низкой проводимости быстрей подобных устройств.
  • Симметричный. Устройство похоже на 2 устройства со встречно-параллельными диодами.
  • Оптотиристор. Работает благодаря потоку света.
  • Запираемые.

Применение тиристоров

Применение тиристоров очень широкое, начиная от устройств зарядки для автомобиля и заканчивая генераторами и трансформаторами.

Общее применение делится на четыре группы:

  • Экспериментальные устройства.
  • Пороговые устройства.
  • Силовые ключи.
  • Подключение постоянного тока.

Цены на устройства бывают разные, всё зависит от марки производителя и технических характеристик. Отечественные производители делают отличные тиристоры, по небольшой стоимости. Одни из самых распространенных отечественных тиристоров, это устройства серии КУ 202е – используются в бытовых приборах.

Вот некоторые характеристики данного тиристора:

  • Обратное напряжение в состоянии высокой проводимости, максимально 100 В.
  • Напряжение в положении низкой проводимости 100 В.
  • Импульс в состоянии высокой проводимости – 30 А.
  • Повторный импульс в этом же положении – 10 А.
  • Постоянное напряжение 7 В.
  • Обратный ток – 4 мА
  • Ток постоянного типа – 200 мА.
  • Среднее напряжение -1,5 В.
  • Время включения – 10мкс.
  • Выключение – 100 мкс.

Иногда возникают ситуации, в которых необходимо проверить тиристор на работоспособность. Есть различные методы проверки, в этой статье будут рассмотрены основные из них.

Тиристоры быстродействующие ТБ333-250

Проверка с помощью метода лампочки и батарейки

Для этого метода достаточно иметь под рукой лишь лампочку, батарейку, 3 проводка и паяльник, чтобы припаять провода к электродам. Такой набор найдется в доме у каждого.

При проверке прибора с помощью метода батарейки и лампочки, нужно оценить нагрузку тока сто mA, которую создает лампочка, на внутренней цепи. Применять нагрузку следует кратковременно. При использовании данного метода, редко случается короткое замыкание, но чтобы быть уверенным на сто процентов, что его точно не будет, достаточно пропустить ток через все пары электродов тиристора в обоих направлениях.

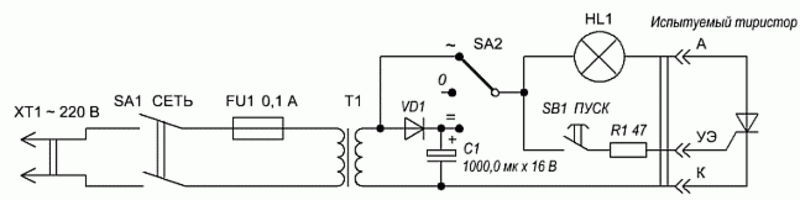

Проверка методом лампочки и батарейки осуществляется по трём схемам:

  • В первой схеме на управляющий электрод положительный потенциал не подается, благодаря чему не пропускается ток и лампочка не загорается. В случае если лампочка горит, тиристор работает неправильно.
  • Во второй схеме тиристор приводится в состояние высокой проводимости. Для этого нужно подать плюсовой потенциал на управляющий электрод (УЭ). В этом случае, если лампочка не горит, значит с тиристором что-то не так.
  • На третьей схеме с УЭ питание отключается, ток в этом случае проходит через анод и катод. Ток проходит благодаря удержанию внутреннего перехода. Но в этом случае, лампочка может не загореться не только из-за неисправности тиристора, но и из-за протекания тока меньшей величины через цепь, чем крайнее значение удержания.

Так исправность тиристора легко проверить в домашних условиях, не имея под рукой специального оборудования. Если разорвать цепь через анод или катод, у тиристора активируется состояние низкой проводимости.

При использовании данного метода, редко случается короткое замыкание, но чтобы быть уверенным на сто процентов, что его точно не будет, достаточно пропустить ток через все пары электродов тиристора в обоих направлениях

Проверка мультиметром

Это самый простой вариант для проверки. В этом методе анод и контакты УЭ подключаются к прибору для измерения (мультиметру). Роль постоянного источника тока здесь играют батареи мультиметра. В качестве индикатора – стрелки или цифровые показатели.

Что нужно, чтобы проверить тиристор мультиметром:

  1. Подцепить черный щуп с минусом к катоду.
  2. Подцепить красный щуп с плюсом к аноду.
  3. Один конец выключателя соединить с разъемом красного щупа.
  4. Настроить мультиметр для измерения сопротивления, не превышающего 2 тысячи ОМ.
  5. Быстро включить и отключить выключатель.
  6. Если проход тока удерживается, значит с тиристором всё хорошо. Чтобы его отключить достаточно, отсоединить напряжение от одного из электродов (анод или катод).
  7. В случае если удерживания проводимости нет, нужно поменять щупы местами и проделать всё с самого начала.
  8. Если перекидывание щупов не помогло, то тиристор неисправен.

Чтобы проверить тиристор не выпаивая, нужно отсоединить УЭ от цепной схемы. Далее нужно проделать все пункты, которые описаны выше.

Роль постоянного источника тока здесь играют батареи мультиметра, в качестве индикатора – стрелки или цифровые показатели

Другие варианты проверки

Также тиристор можно проверить с помощью тестера. Для этого понадобится тестер, батарейка шести – десяти вольт и проводки.

Чтобы проверить устройство тестером нужно следовать следующей схеме:

Еще тиристор можно проверить с помощью омметра. Этот метод похож на проверку мультиметром и тестером. Потребуется:

  • Подключить плюс омметра к аноду, а минус к катоду. На датчике омметра должно быть показано высокое сопротивление.
  • Замкнуть вывод анода и УЭ, сопротивление на датчике омметра должно резко спасть.

Вот в принципе и вся инструкция для проверки. Если после этих действий отсоединить УЭ от анода, но не разрывать связь анода с омметром, датчик устройства должен показывать низкое сопротивление (это возникает, если ток анода, больше тока удержания).

Также существует еще один способ проверки тиристора с помощью омметров, для этого понадобится дополнительный омметр. Нужно плюсовой вывод одного омметра подключить к аноду, сопротивление в этот момент должно показываться высокое. Далее следует, также плюсовой вывод, но уже другого омметра, быстро подключить и отключить от управляющего электрода (УЭ), в этот момент сопротивление первого омметра резко уменьшится.

Блиц-советы

Рекомендации:

  1. Перед тем как проверять тиристор, следует внимательно ознакомиться с техническими характеристиками данного устройства. Эти знание помогут быстрей и эффективней проверить тиристор.
  2. Обычные, стандартные устройства для измерения (омметр, тестер, мультиметр) хорошо зарекомендовали себя для проверки тиристора, но современные приборы, дадут информацию намного точней. К тому же их гораздо легче использовать.
  3. Во избежание неприятных ситуаций все схемы должны собираться в точности.
  4. В работе с любыми диодными устройствами, включая тиристоры, нужно соблюдать технику безопасности.

Защита тиристора:

Тиристоры действуют на скорость увеличение прямого тока. В тиристорах обратный ток восстановления. Если этот ток упадет до низшего значения, может возникнуть перенапряжение. Чтобы предотвратить перенапряжения используются схемы ЦФТП. Также для защиты используют варисторы, их подключают к местам, где выводы индуктивной нагрузки.

Как проверить тиристор мультиметром не выпаивая

Тиристорами принято называть группу полупроводниковых приборов триодов , способных пропускать или не пропускать электрический ток в заданном режиме и в определенные промежутки времени. Так создают условия работоспособности схемы в соответствии с ее функциями. Динисторы открываются при достижении напряжения определенной величины между катодом и анодом и остаются открытыми до уменьшения напряжения опять же до установленного значения. В открытом состоянии работают по принципу диода, пропуская ток в одном направлении.




Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Как проверить симистор
  • Как проверить динистор, симистор или тиристор мультиметром
  • Проверка тиристоров всех видов мультиметром
  • Как проверить тиристор мультиметром
  • Как проверить симистор. Схема, описание. Как проверять тиристоры — пошаговая инструкция
  • Как проверить тиристор и симистор ку202н мультиметром. Проверка тиристоров схема

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как Проверить Симистор Тестером и Мультиметром

Как проверить симистор



У каждого уважающего себя мастера, да и просто увлекающегося электроникой человека в хозяйстве есть мультиметр, который позволяет довольно часто экономить на покупке новых деталей. Симистор, так же его называют триак — это особая вариация симметричного тиристора. Одним из основных отличий — возможность проводить ток в обоих направлениях, что позволяет использовать эксплуатировать радиоэлемент в системах, где присутствует переменное напряжение. В работе с электроприборами и схемами просто невозможно обойтись без таких электрических деталей.

По функциям работы и конструкции он ни чем не отличается от других тиристеров. Симисторы хорошо себя зарекомендовали как регуляторы для систем освещения, так же для приборов которые используются в бытовых условиях Еще его используют в огромном количестве отраслей производства. Концепция этих компонентов чем-то напоминает работу транзистеров, но данные детали не будут взаимозаменяемы. Когда подается ток достаточно простой батарейки АА — лампочка будет сиять. Из этого следует, что сама цепь не подвержена повреждениям.

Затем следует отделить батарейку, но при этом не отключить подачу тока. Если лампочка не гаснет, а продолжает гореть, то p-n переход не поврежден и работает исправно.

Но бывает и такое, что в самый нужный момент под рукой не окажется нужной лампочки или батарейки. Остается проверить его мультиметром. Ситуация заключается в следующем — мультиметр не вырабатывает достаточное количество тока для того, что бы сработал тиристор.

Исходя из этого, провести проверку данного элемента не выйдет. Но сама проверка показала, что остальные детали у нас в рабочем состоянии. Если же поменять полярность — проверка закончится провалом. В данной ситуации мы уверены,что отсутствует обратный пробой. Так же при помощи аппарата, можно легко проверить чувствительность тиристора.

Для этого нужно поставить переключатель в режим омметра. Все измерения проходят так же, как описывалось выше. Тиристоры которые более чувствительны выдерживают открытое состояние при отключении управляющего тока, все данные мы фиксируем на мультиметре.

Затем повышаем предел до 10х. В этой ситуации ток на щупах будет уменьшен. Если управляющий ток при закрытии, отказывает, нужно постепенно увеличить предел измерения, до тех пор, пока не сработает тиристор. Если проверка проходит элементов из одной партии или со схожими техническими характеристиками, нужно выбирать те элементы, которые более чувствительны. Такие тиристоры более функциональны и имеют больше возможностей, из этого следует что область применения в разы увеличивается.

Когда вы освоите проверку тиристора, то решение проверки симистора придет само. Главное вникнуть в суть проверки, и четко следовать инструкциям.

Делаем все тоже, о чем говорилось выше. Можем применять лампу накаливания, включив мультиметр в режиме омметра. Если симистор исправен и функционирует, то результаты проверки должны быть схожими между собой. Необходимо проверить открытие и удержание p-n перехода в обоих направлениях по всей шкале пределов измерения мультиметра. Если проверяемая деталь располагается на монтажной плате, то нет явной необходимости выпаивать ее, для того, чтобы провести проверку.

Нужно всего лишь освободить управляющий вывод. Одно из главных правил! Перед проверкой обязательно обесточьте проверяемый прибор, так как результат проверки, может оказаться неверным. Как мы видим, проблем в проверке у любого мастера быть не должно. Относительно проверки, можно добавить, то что проверять лучше всего симистор с обеих сторон, так как он работает как с одной, так и с другой стороны. Нужно все лишь изменить полярность на противоположную сторону. Если деталь исправна, то соответственно она будет работать с двух противоположных сторон.

Главная Инструмент электрика Как проверить симистор мультиметром. Содержание 1 Как прозвонить тиристор мультиметром? Оценка статьи:.

Как проверить динистор, симистор или тиристор мультиметром

Перед тем как проверить тиристор или симистор мультиметром необходимо немного знать о работе этих элементов, чтобы правильно представлять сам процесс проверки. Если диод имеет только один p-n переход и два вывода, то тиристор имеет три p-n перехода и три вывода. Принцип работы тиристора схож с работой электромеханического реле. При подаче напряжения на катушку, контакты реле замыкаются и пропускают токи большой величины.

Как проверять тиристоры — пошаговая инструкция Метод с использованием мультиметра, омметра или тестера. . Подобным образом можно проверять симисторы, не выпаивая их: достаточно отсоединить затвор. Далее.

Проверка тиристоров всех видов мультиметром

Тиристоры используются во многих электронных устройствах, начиная от бытовых приборов и заканчивая мощными силовыми установками. Ввиду особенностей этих полупроводниковых элементов проверить их на исправность с помощью только одного мультиметра затруднительно. В крайнем случае, можно определить пробой перехода. Для полноценного тестирования потребуется собрать несложную схему, ее описание будет приведено в статье. Перед тестированием любого радиокомпонента будь то тиристор, транзистор или диод, нам необходимо ознакомиться с его спецификацией. Для этого находим маркировку на корпусе полупроводникового элемента. Найдя маркировку, начинаем поиск спецификации достаточно сделать соответствующий запрос в поисковике или в тематических форумах. Даташит на электронный компонент содержит много полезной информации, начиная от технических характеристик и заканчивая расположением выводов и списком аналогов что особенно полезно при поиске замены. Определившись с типом и цоколевкой, приступаем к первому этапу проверки, для этого нам понадобится только мультиметр. В большинстве случаев проверить элемент на пробой, можно не выпаивая его из платы, поэтому на данном этапе паяльник не нужен.

Как проверить тиристор мультиметром

Как проверить тиристор, если вы полный чайник? Итак, обо всем по порядку. Принцип работы тиристора основан на принципе работы электромагнитного реле. Реле — это электромеханическое изделие, а тиристор — чисто электрическое.

Электроника сегодня является неотъемлемой частью любого мобильного гаджета, бытового прибора или транспортного средства. Проверка диода позволяет понять является ли этот проводник рабочим или подлежит замене.

Как проверить симистор. Схема, описание. Как проверять тиристоры — пошаговая инструкция

Как правило, проверка тиристора заключается в измерении сопротивления между его анодом и катодом. У исправного тиристора оно всегда бесконечно большое. Между же управляющим выводом и одним из контактов у тиристоpa — катод малое сопротивление от 25 до Ом в зависимости от вида полупроводника — параметр который сопоставляется с рабочим полупроводником. Если симистор или тиристор внешне кажется работоспособным, но все, же есть подозрение в его неисправности, то его необходимо проверить. Но как проверить симистор и тиристор на работоспособность?

Как проверить тиристор и симистор ку202н мультиметром. Проверка тиристоров схема

Солнечный город — Обустройство, ремонт, полезные советы для дома и квартир. Принцип работы тиристора основан на принципе работы электромагнитного реле. Реле — это электромеханическое изделие, а тиристор — чисто электрическое. Давайте же рассмотрим принцип работы тиристора, а иначе как мы его тогда сможем проверить? Думаю, все катались на лифте ;-. В этом примере и основан принцип работы тиристора. Управляя маленьким напряжением кнопочки мы управляем большим напряжением… разве это не чудо? Да еще и в тиристоре нет никаких клацающих контактов, как в реле.

Как проверить исправность симистора мультиметром. 2 Почему тиристор не остался в открытом состоянии? Если проверяемая деталь располагается на монтажной плате, то нет явной необходимости выпаивать ее, для того.

Широкое применение в электронике и радиотехнике получило электронное регулирование параметров питания в различных цепях переменного тока при помощи симистора. Бывают случаи, когда он выходит из строя и возникает необходимость правильной проверки на предмет исправности. Для того чтобы это сделать, необходимо знать его принцип работы, предназначение и способы проверки мультиметром и другими приборами. Симистор или триак является одним из подвидов тиристоров, которые состоят из большего количества переходов и используются в схемах устройств с электронным регулированием.

Тиристоры как отдельный вид полупроводников, относится к категории диодов. Но в отличие от них, у тиристора есть третий вывод, предназначенный для выполнения задач управляющего электрода. В фактическом понимании — диод с тремя выводами. Такие полупроводниковые устройства широко применяются и в бытовых приборах, и в регуляторах мощности всевозможных источников света. Учитывая масштабы использования тиристора, многие домашние мастера сталкиваются с проблемой выхода устройства из строя, но, как и чем его протестировать не знают.

Динистор — это важный радиоэлемент в электрических цепях.

При помощи домашнего тестера мультиметра можно проверять самые разные радиоэлементы. Для домашнего мастера, увлекающегося электроникой — это настоящая находка. Например, проверка тиристора мультиметром может избавить вас от необходимости поиска новой детали во время ремонта электрооборудования. Это полупроводниковый прибор, выполненный по классической монокристальной технологии. На кристалле имеется три или более p-n перехода, с диаметрально противоположными устойчивыми состояниями. Основное применение тиристоров — электронный ключ. Можно эффективно использовать эти радиоэлементы вместо механических реле.

У каждого уважающего себя мастера, да и просто увлекающегося электроникой человека в хозяйстве есть мультиметр, который позволяет довольно часто экономить на покупке новых деталей. Симистор, так же его называют триак — это особая вариация симметричного тиристора. Одним из основных отличий — возможность проводить ток в обоих направлениях, что позволяет использовать эксплуатировать радиоэлемент в системах, где присутствует переменное напряжение. В работе с электроприборами и схемами просто невозможно обойтись без таких электрических деталей.



Тиристор: все, что нужно знать

Чтобы понять, как работает схема, нужно знать действие и назначение каждого из элементов. В этой статье будет рассмотрен принцип работы тиристора, различные типы, режимы работы, характеристики и типы. Мы постараемся объяснить все максимально понятно, чтобы было понятно даже новичкам.

Что такое тиристор?

Тиристор — полупроводниковый элемент, имеющий только два состояния: «открыто» (течет ток) и «закрыто» (ток отсутствует) . Причем оба состояния устойчивы, т. е. переход происходит только при определенных условиях. Само переключение очень быстрое, хоть и не мгновенное.

Принцип его работы можно сравнить с выключателем или ключом, за исключением того, что тиристор переключается при подаче напряжения и выключается при потере тока или отключении нагрузки. Поэтому легко понять, как работает тиристор.

Тиристор обычно имеет три вывода . Один управляющий и два, по которым течет ток. Можно попробовать кратко описать принцип работы. При подаче напряжения на управляющий выход цепь через анод-коллектор переключается. Так что это сравнимо с транзистором . Единственное отличие состоит в том, что величина тока, протекающего через транзистор, зависит от напряжения, подаваемого на управляющий контакт. Тиристор либо полностью открыт, либо полностью закрыт.

Основные параметры тиристоров

  • Максимально допустимый прямой ток . Это максимальное значение тока открытого тиристора. У мощных устройств он достигает сотен ампер.
  • Максимально допустимый обратный ток .
  • Прямое напряжение . Это падение напряжения при максимальном токе.
  • Обратное напряжение . Это максимально допустимое напряжение на тиристоре в закрытом состоянии, при котором тиристор может работать без ущерба для его работоспособности.
  • Напряжение включения . Это минимальное напряжение, подаваемое на анод. Имеется в виду минимальное напряжение, при котором тиристор вообще может работать.
  • Минимальный ток управляющего электрода . Необходимо включить тиристор.
  • Максимально допустимый управляющий ток .
  • Максимально допустимая рассеиваемая мощность .

Также есть динамический параметр – время перехода из закрытого состояния в открытое . В некоторых схемах это важно. Также можно указать тип исполнения: по времени открытия или закрытия.

Внешний вид

Внешний вид тиристора зависит от даты изготовления . Старые тиристоры выполнены из металла в форме «летающей тарелки» с тремя выводами. Два вывода – катод и управляющий электрод – находятся на «дне» или «крышке» (это смотря с какой стороны на нее смотреть). И управляющий электрод меньше по размеру. Анод может находиться с противоположной стороны от катода или торчать вбок из-под шайбы, которая находится на корпусе.

Современные тиристоры выглядят иначе . Это небольшой пластиковый прямоугольник с металлической пластиной сверху и тремя ножками снизу. У современной версии есть одно неудобство: надо смотреть, какой из выводов анод, где катод и управляющий электрод. Как правило, первым идет анод, затем катод, а крайний правый электрод. Но это, как правило, то есть не всегда.

Принцип работы тиристора простыми словами

Рассмотрим принцип работы тиристора. Начальное состояние элемента закрыто. «Сигналом перехода в состояние «открыто» является напряжение между анодом и управляющим выводом. Есть два способа вернуть тиристор в «закрытое» состояние:

  • снять нагрузку;
  • уменьшить ток ниже тока удержания (одна из спецификаций).

Тиристор обычно сбрасывается вторым вариантом в цепях с переменным напряжением. Однако переменный ток в бытовой цепи имеет синусоидальную форму, когда его значение приближается к нулю и происходит сброс. Поэтому необходимо либо принудительно отключить питание, либо снять нагрузку в цепях, питаемых от источников постоянного тока.

То есть тиристор по-разному работает в цепях постоянного и переменного напряжения. После кратковременного появления напряжения между анодом и управляющим выводом в цепи постоянного тока элемент переходит в «открытое» состояние. Тогда возможны два варианта развития событий:

  • Состояние «открыто» сохраняется даже после исчезновения выходного напряжения управления анодом. Это возможно, если напряжение, подаваемое на вывод управления анодом, выше, чем напряжение незапирания (эти данные есть в даташите). Это связано с тем, что протекание тока через тиристор прекращается только при разрыве цепи или отключении источника питания. А разомкнутая/разорванная цепь может быть очень недолговечной. Таким образом, после восстановления цепи ток не течет, пока на контакт управления анодом снова не подается напряжение.
  • При снятии напряжения (оно меньше напряжения отсечки) тиристор сразу переходит в «закрытое» состояние.

Итак, в цепях постоянного тока есть два способа использования тиристора — с удержанием открытого состояния и без него. Но чаще используется первый тип – когда он остается открытым.

Принцип работы тиристора в цепях переменного напряжения иной. Возврат в заблокированное состояние происходит «автоматически» — когда ток падает ниже порога удержания. Однако, если напряжение анод-катод подается непрерывно, мы получаем импульсы тока на выходе тиристора с определенной частотой. Так устроены импульсные блоки питания. Они используют тиристор для преобразования синусоиды в импульс.

Проверка работоспособности тиристора

Проверить тиристор можно мультиметром или составив простую тестовую схему. Если перед вами есть технические характеристики, вы можете одновременно проверить сопротивление перехода.

Мультиметр Прослушка

Начнем с прослушки мультиметра. Установить прибор в режим «Зондирование» .

Затем поочередно прикасаемся щупами к парам выводов:

  • При подключении щупов к аноду и катоду прибор должен показать обрыв цепи – «1» или «OL» в зависимости от мультиметра. Тиристор пробит, если другие показания отображаются хотя бы в одном направлении.
  • Между анодом и управляющим электродом (выводом) должно быть небольшое сопротивление в одном направлении. В обратном направлении — обрыв. Если есть обрыв или небольшое сопротивление в обоих направлениях, элемент поврежден.

Обратите внимание, что значение сопротивления варьируется от серии к серии — не обращайте на это особого внимания. Однако, если вы хотите также проверить сопротивление перехода, посмотрите спецификации.

Проверка тиристоров с помощью лампочки и источника постоянного тока

Если у вас нет мультиметра, вы можете проверить тиристор с помощью лампочки и блока питания . Подойдет даже обычная батарея или любой другой источник постоянного напряжения. Но напряжение должно быть достаточным, чтобы зажечь лампочку. Нужно другое сопротивление или нормальный кусок провода.

  • Плюс от блока питания идет на анод.
  • Подсоедините лампочку к катоду. Второй его ведут на минус блока питания. Лампа не загорается, потому что термистор заблокирован.
  • На короткое время (отрезком провода или сопротивлением) соедините анод и управляющий контакт.
  • Лампочка загорается и горит постоянно, хотя перемычка снята. Термистор остается открытым.
  • Если выкрутить лампочку или отключить питание, лампочка естественно погаснет.
  • Если цепь/источник питания восстановлены, он не загорится.

Наряду с тестом эта схема позволяет понять, как работает тиристор.

Типы тиристоров и их особенности

Полупроводниковая технология все еще развивается и совершенствуется. В результате за несколько десятилетий появились новые разновидности тиристоров, имеющие некоторые отличия.

  • Динисторы или диодные тиристоры . Они отличаются тем, что имеют всего два вывода. Они открываются подачей высокого напряжения на анод и катод в виде импульса. Также называются «неуправляемыми тиристорами».
  • Тринисторы или триодные тиристоры . Имеют управляющий электрод, но управляющий импульс можно подать:
    – На управляющий выход и на катод. Название — катодно-управляемый.
    – К управляющему электроду и аноду. Соответственно, анодный контроль.

Существуют также различные типы тиристоров по способу запирания. В одном случае достаточно уменьшить ток анода ниже тока удержания. В другом случае на управляющий электрод подается запирающее напряжение.

Тиристоры по проводимости

Мы сказали, что тиристоры проводят ток только в одном направлении. Обратная проводимость отсутствует. Такие элементы называются обратнопроводящими, но их больше. Возможны и другие варианты:

  • Имеют низкое обратное напряжение, называются обратнопроводящими.
  • Непренебрежимо малая обратная проводимость. Включите цепи, где обратное напряжение не может возникнуть.
  • Триаки. Симметричные тиристоры. Проведение тока в обоих направлениях.

Тиристоры могут работать в ключевом режиме. При поступлении управляющего импульса они подают ток на нагрузку. Нагрузка в этом случае рассчитывается исходя из напряжения холостого хода. Также необходимо учитывать наибольшую рассеиваемую мощность. В этом случае лучше выбирать металлические модели в виде «летающей тарелки». К ним удобно приделать радиатор — для более быстрого охлаждения.

Тиристоры по особым режимам работы

Также можно выделить следующие подтипы тиристоров:

  • Запираемый и незапираемый . Принцип работы тиристора без защелки немного другой. Он находится в открытом состоянии при подаче плюса на анод. Минус на катоде. Он переходит в закрытое состояние при изменении полярности.
  • Быстродействующий . Иметь короткое время перехода из одного состояния в другое.
  • Импульсный . Переходы из одного состояния в другое очень быстрые, используются в схемах с импульсными режимами работы.

В основном тиристоры используются в качестве электронных переключателей, служащих для замыкания и размыкания электрической цепи. Вообще многие знакомые устройства построены на тиристорах. Например, шлейфовые ходовые огни, выпрямители, импульсные источники тока, выпрямители и многие другие.

Видео по теме: Как работает тиристор?

Заключение

Тиристор не является переключателем полного управления. При наличии тока удержания тиристор остается в открытом состоянии, даже если прекратить подачу сигнала на управляющий переход.

Спасибо, что прочитали эту статью. Если у вас остались вопросы, пишите свои комментарии!

Как проверить SCR с помощью мультиметра

Этот сайт содержит партнерские ссылки на продукты. Мы можем получать комиссию за покупки, совершенные по этим ссылкам.

0
акции

  • Поделиться

  • Твит

Вы когда-нибудь видели SCR, также известный как Silicon Controlled Rectifier? Некоторые могут использовать его как альтернативу реле и переключателям.

SCR — это трехмерный полупроводниковый переключатель, который является одним из наиболее важных элементов после транзистора и диода. Это устройство, разработанное в 1957 году, может использоваться в качестве управляемого переключателя для выполнения различных функций, таких как:

  • регулирование потока мощности
  • инверсия
  • выпрямление

90 электроника, поскольку она может быть изготовлена ​​в версиях для работы с токами до нескольких тысяч ампер и напряжениями более 1 кВ. Кроме того, тиристоры изготовлены из силикона и обычно используются для преобразования переменного тока в постоянный 9. 0215 (также называемое исправлением). Эти устройства могут работать с высокими значениями напряжения и тока и поэтому используются во многих промышленных целях.

Что такое символ SCR?

Если вы не знали, символ SCR очень похож на диод и имеет клемму затвора. SCR — это однонаправленный инструмент, который позволяет току течь в одном направлении и противодействует ему в другом направлении.

Обратите также внимание на то, что SCR имеет три различных клеммы:

  1. Анод (A)
  2. Катод (K)
  3. Затвор (G)

Эти выводы можно включать и выключать, контролируя условия смещения или вход затвора.

Помните, что символ тиристора и SCR одинаковы.

Что такое конструкция SCR?

SCR состоит из четырех слоев полупроводникового устройства, которое создает структуру PNPN или NPNP, которая создает три соединения, включая J1, J2 и J3. Анод является положительным электродом среди трех клемм SCR и будет находиться на P-слое.

Катод считается отрицательным электродом и находится на N-слое SCR. В конечном итоге Gate функционирует как терминал управления SCR.

Обратите внимание, что внешние слои N и P, где расположены два электрода, будут сильно легированы, а средние слои N и P будут легированы небрежно. Терминал ворот будет связан с P-уровнем в центре.

Кроме того, SCR разработаны вместе с тремя различными типами:

  • пресс-пакет тип
  • тип Mesa
  • плоский тип

Как это работает?

SCR преобразует опасные оксиды азота в выхлопных газах дизельных автомобилей в безвредную воду и пары азота. Раствор SCR подается в выхлопную систему перед катализатором. Мочевина гидролизуется до аммиака, который затем реагирует с оксидами азота в выхлопных газах.

Как проверить SCR с помощью мультиметра?

Прежде чем мы перейдем к шагам, которые необходимо выполнить при проверке SCR с помощью мультиметра, вот несколько важных моментов, о которых следует помнить:

  • Не прикасайтесь к неиспользуемым клеммам, когда мультиметр подключен к цепи измерения
  • Не выполняйте измерения сопротивления в цепи под напряжением
  • Всегда будьте особенно осторожны с напряжением более 60 В постоянного тока или 30 В переменного тока RMS.
  • Не выходить за предельные значения защиты, указанные в спецификациях для каждого диапазона измерений.
  • Отсоедините измерительные провода от тестируемой цепи перед вращением переключателя диапазонов для настройки функций.

Стоит также отметить, что некоторые тиристоры не будут работать только с величиной тока, подаваемой омметром, установленным на настройку R x 10K.

Если тестируемый тиристор может работать с более высоким значением тока, вы можете попробовать использовать настройку R x 100 или R x 1000 на вашем омметре.

Выполните следующие действия, чтобы проверить SCR с помощью мультиметра:

Тестирование между анодом и катодом для тиристоров и диодов

  1. Настройте мультиметр на проверку короткого замыкания и убедитесь, что щупы подключены для проверки напряжения.
  2. Проверьте оба направления SCR, подключив черный и красный щупы к контактам 2 и 1 и контактам 3 к контактам 1.
  3. Ваш SCR неисправен, если мультиметр издает звуковой сигнал, и, следовательно, имеется короткое замыкание. Отсутствие звукового сигнала измерителя указывает на то, что он работает нормально.
  4. Что касается диода, ожидайте услышать звуковой сигнал при проверке прямого направления.
  5. Проверка обратного смещения с катодом на анод не должна издавать никаких звуков.
  6. Диод выходит из строя, если мультиметр издает звуковой сигнал.
  7. Для SCR вы не будете получать звуковой сигнал как для проверки обратного, так и для прямого смещения.

Проверка сопротивления для определения короткого замыкания

  1. Переключите мультиметр в режим проверки Ом (сопротивление) .
  2. Измерьте отношение анода к катоду на обоих устройствах, и вы увидите значения от сотен кОм до мОм.
  3. Частичный отказ, если импеданс низкий.

Проверка сопротивления катода затвора тиристора

  1. Снова используйте тест сопротивления и проверьте контакты 5 и 2 и контакты 6 и 3. .
  2. Ошибка, если значение очень высокое. Этот режим отказа, скорее всего, возникает, когда плата управления SCR или карта запуска пострадала от отказа платы. Это также может произойти из-за кратковременных скачков напряжения или ударов молнии.

Кроме того, некоторые SCRS не демонстрируют поведение фиксации при тестировании с помощью мультиметра. Сопротивление возвращается к большему значению при отсоединении перемычки. Причина этого в том, что тиристор может иметь больший ток удержания, чем то, что может поддерживать внутренняя батарея мультиметра в цепи.

Заключительные мысли

Вот оно! Просто следуйте инструкциям, упомянутым в этом посте, и все готово. Тем не менее, в любом случае, эти тесты проходят нормально, но вы все равно испытываете проблемы. Что вы должны сделать? Тогда пришло время связаться с профессионалом и узнать о поддержке, которую они могут предложить для решения ваших проблем. Они могли бы пойти еще дальше, используя специализированное тестовое оборудование, которое они используют в производстве.
