Как проверить тестером транзистор: Краткие советы, как проверить транзистор | Электронные компоненты. Дистрибьютор и магазин онлайн

Как проверить транзистор мультиметром

Опытные электрики и электронщики знают, что для полной проверки транзисторов существуют специальные пробники. С помощью этих приборов можно не только проверить исправность последнего, но и его коэффициент усиления — h31э.

СОДЕРЖАНИЕ:

Необходимость наличия пробника

Пробник действительно нужный прибор, но, если вам необходимо просто проверить транзистор на исправность вполне подойдет и мультиметр.

Устройство транзистора

Прежде, чем приступить к проверке, необходимо разобраться что из себя представляет транзистор.

Он имеет три вывода, которые формируют между собой диоды (полупроводники).

Каждый вывод имеет свое название: коллектор, эмиттер и база. Первые два вывода p-n переходами соединяются в базе.

Один p-n переход между базой и коллектором образует один диод, второй p-n переход между базой и эмиттером образует второй диод.

Оба диода подсоединены в схему встречно через базу, и вся эта схема представляет собой транзистор.

Читайте также:

Ищем базу, эмиттер и коллектор на транзисторе

Как сразу найти коллектор.

Чтобы сразу найти коллектор нужно выяснить, какой мощности перед вами транзистор, а они бывают средней мощности, маломощные и мощные.

Транзисторы средней мощности и мощные сильно греются, поэтому от них нужно отводить тепло.

Делается это с помощью специального радиатора охлаждения, а отвод тепла происходит через вывод коллектора, который в этих типах транзисторов расположен посередине и подсоединен напрямую к корпусу.

Получается такая схема передачи тепла: вывод коллектора – корпус – радиатор охлаждения.

Если коллектор определен, то определить другие выводы уже будет не сложно.

Бывают случаи, которые значительно упрощают поиск, это когда на устройстве уже есть нужные обозначения, как показано ниже.

Производим нужные замеры прямого и обратного сопротивления.

Однако все равно торчащие три ножки в транзисторе могу многих начинающих электронщиков ввести в ступор.

Читайте также:

Как же тут найти базу, эмиттер и коллектор?

Без мультиметра или просто омметра тут не обойтись.

Итак, приступаем к поиску. Сначала нам нужно найти базу.

Берем прибор и производим необходимые замеры сопротивления на ножках транзистора.

Берем плюсовой щуп и подсоединяем его к правому выводу. Поочередно минусовой щуп подводим к среднему, а затем к левому выводам.

Между правым и среднем у нас, к примеру, показало 1 (бесконечность), а между правым и левым 816 Ом.

Эти показания пока ничего нам не дают. Делаем замеры дальше.

Теперь сдвигаемся влево, плюсовой щуп подводим к среднему выводу, а минусовым последовательно касаемся к левому и правому выводам.

Опять средний – правый показывает бесконечность (1), а средний левый 807 Ом.

Это тоже нам ничего не говорить. Замеряем дальше.

Теперь сдвигаемся еще левее, плюсовой щуп подводим к крайнему левому выводу, а минусовой последовательно к правому и среднему.

Если в обоих случаях сопротивление будет показывать бесконечность (1), то это значит, что базой является левый вывод.

А вот где эмиттер и коллектор (средний и правый выводы) нужно будет еще найти.

Теперь нужно сделать замер прямого сопротивления. Для этого теперь делаем все наоборот, минусовой щуп к базе (левый вывод), а плюсовой поочередно подсоединяем к правому и среднему выводам.

Запомните один важный момент, сопротивление p-n перехода база – эмиттер всегда больше, чем p-n перехода база – коллектор.

В результате замеров было выяснено, что сопротивление база (левый вывод) – правый вывод равно 816 Ом, а сопротивление база – средний вывод 807 Ом.

Значит правый вывод — это эмиттер, а средний вывод – это коллектор.

Итак, поиск базы, эмиттера и коллектора завершен.

Читайте также:

Как проверить транзистор на исправность

Чтобы проверить транзистор мультиметром на исправность достаточным будет измерить обратное и прямое сопротивление двух полупроводников (диодов), чем мы сейчас и займемся.

В транзисторе обычно существуют две структуру перехода p-n-p и n-p-n.

P-n-p – это эмиттерный переход, определить это можно по стрелке, которая указывает на базу.

Стрелка, которая идет от базы указывает на то, что это n-p-n переход.

P-n-p переход можно открыть с помощью минусовое напряжения, которое подается на базу.

Выставляем переключатель режимов работы мультиметра в положение измерение сопротивления на отметку «200».

Черный минусовой провод подсоединяем к выводу базы, а красный плюсовой по очереди подсоединяем к выводам эмиттера и коллектора.

Т.е. мы проверяем на работоспособность эмиттерный и коллекторный переходы.

Показатели мультиметра в пределах от 0,5 до 1,2 кОм скажут вам, что диоды целые.

Теперь меняем местами контакты, плюсовой провод подводим к базе, а минусовой поочередно подключаем к выводам эмиттера и коллектора.

Настройки мультиметра менять не нужно.

Последние показания должны быть на много больше, чем предыдущие. Если все нормально, то вы увидите цифру «1» на дисплее прибора.

Это говорит о том, что сопротивление очень большое, прибор не может отобразить данные выше 2000 Ом, а диодные переходы целые.

Преимущество данного способа в том, что транзистор можно проверить прямо на устройстве, не выпаивая его оттуда.

Хотя еще встречаются транзисторы где в p-n переходы впаяны низкоомные резисторы, наличие которых может не позволить правильно провести измерения сопротивления, оно может быть маленьким, как на эмиттерном, так и на коллекторном переходах.

В данном случае выводы нужно будет выпаять и проводить замеры снова.

Читайте также:

Признаки неисправности транзистора

Как уже отмечалось выше если замеры прямого сопротивления (черный минус на базе, а плюс поочередно на коллекторе и эмиттере) и обратного (красный плюс на базе, а черный минус поочередно на коллекторе и эмиттере) не соответствуют указанным выше показателям, то транзистор вышел из строя.

Другой признак неисправности, это когда сопротивление p-n переходов хотя бы в одном замере равно или приближено к нулю.

Это указывает на то, что диод пробит, а сам транзистор вышел из строя. Используя данные выше рекомендации, вы легко сможете проверить транзистор мультиметром на исправность.

Как проверить транзистор мультиметром

Содержание:

• Проверка биполярного транзистора мультиметром
• Проверка варистора на исправность мультиметром и без тестера
  • Причины неисправности
  • Способы проверки
• Проверка работоспособности полевого транзистора
• Цоколевка
• Проверка на плате
  • Проверка биполярного транзистора PNP типа
  • Тестируем исправность NPN транзистор
  • Как определить базу, коллектор и эмиттер
• Как проверить полупроводниковый транзистор биполярного типа
• Основные типы транзисторов

Проверка биполярного транзистора мультиметром

Проверку работоспособности биполярного транзистора можно выполнить с помощью цифрового мультиметра. Этим прибором проводятся измерения постоянных и переменных токов, а также напряжение и сопротивление. Перед началом измерений прибор нужно правильно настроить. Это позволит более эффективно решить проблему, как проверить биполярный транзистор мультиметром не выпаивая.

Современные мультиметры могут работать в специальном режиме измерения, поэтому на корпусе изображается значок диода. Когда решается вопрос, как проверить биполярный транзистор тестером, устройство переключается в режим проверки полупроводников, а на дисплее должна отображаться единица. Выводы устройства подключаются так же, как и в режиме измерения сопротивления. Провод черного цвета соединяется с портом СОМ, а провод красного цвета — с выходом, измеряющим сопротивление, напряжение и частоту.

В мультиметрах старой конструкции функция проверки диодов и транзисторов может отсутствовать. В таких случаях все действия проводятся в режиме измерения сопротивления, установленном на максимум. До начала работы батарея мультиметра должна быть заряжена. Кроме того, нужно проверить исправность щупов. Для этого их кончики соединяются между собой. Писк устройства и нули, отображенные на дисплее, свидетельствуют об исправности щупов.

Проверка биполярного транзистора мультиметром выполняется в следующем порядке:

• Прежде всего, нужно правильно соединить выводы мультиметра и транзистора. Для этого необходимо точно определить, где находятся база, коллектор и эмиттер. Чтобы определить базу, щуп черного цвета подключается к первому электроду, который предположительно считается базовым. Другой щуп красного цвета поочередно подключается вначале ко второму, а затем к третьему электроду. Щупы меняются местами до тех пор, пока прибор не определит падение напряжения. После этого окончательно проводится проверка биполярного транзистора мультиметром и определяются пары: «база-эмиттер» или «база-коллектор». Электроды эмиттера и коллектора определяются с помощью цифрового мультиметра. В большинстве случаев падение напряжения и сопротивление у эмиттерного перехода выше, чем у коллектора.
• Определение р-п-перехода «база-коллектор»: щуп красного цвета подключен к базе, а черный — к коллектору. Такое соединение работает в режиме диода и пропускает ток лишь в одном направлении.
• Определение р-п-перехода «база-эмиттер»: красный щуп остается подключенным к базе, а щуп черного цвета нужно подключить к эмиттеру. Так же, как и в предыдущем случае, при таком соединении ток проходит только при прямом включении. Это подтверждает проверка npn транзистора мультиметром
• Определение р-п-перехода «эмиттер-коллектор»: в случае исправности данного перехода сопротивление на этом участке будет стремиться к бесконечности. На это указывает единица, отображенная на дисплее.
• Подключение мультиметра осуществляется к каждой паре контактов в двух направлениях. То есть транзисторы р-п-р типа проверяются путем обратного подключения к щупам. В этом случае к базе подключается черный щуп. После измерений полученные результаты сравниваются между собой.
• После того как проведена проверка pnp транзистора мультиметром, работоспособность биполярного транзистора подтверждается, когда при измерении одной полярности мультиметр показывает конечное сопротивление, а при замерах обратной полярности получается единица. Данная проверка не требует выпаивания детали из общей платы.

Очень многие пытаются решить вопрос, как проверить транзистор без мультиметра с помощью лампочек и других устройств. Этого делать не рекомендуется, поскольку элемент с высокой вероятностью может выйти из строя.

Проверка варистора на исправность мультиметром и без тестера

Причины неисправности

Как проверить предохранитель мультиметром

Варисторы устанавливают параллельно защищаемой цепи, а последовательно с ним ставят предохранитель. Это нужно для того, чтобы, когда варистор сгорит, при слишком сильном импульсе перенапряжения сгорел предохранитель, а не дорожки печатной платы.

Единственной причиной выхода из строя варистора является резкий и сильный скачок напряжения в сети. Если энергия этого скачка большая, чем может рассеять варистор — он выйдет из строя. Максимальная рассеиваемая энергия зависит от габаритов компонента. Они отличаются диаметром и толщиной, то есть, чем они больше — тем больше энергии способен рассеять варистор.

Скачки напряжения могут возникать при авариях на ЛЭП, во время грозы, при коммутации мощных приборов, особенно индуктивной нагрузки.

Способы проверки

Любой ремонт электроники и электрооборудования начинается с внешнего осмотра, а потом переходят к измерениям. Такой подход позволяет локализовать большую часть неисправностей. Чтобы найти варистор на плате посмотрите на рисунок ниже — так выглядят варисторы. Иногда их можно перепутать с конденсаторами, но можно отличить по маркировке.

Если элемент сгорел и маркировку прочесть невозможно — посмотрите эту информацию на схеме устройства. На плате и в схеме он может обозначаться буквами RU. Условное графическое обозначение выглядит так.

Есть три способа проверить варистор быстро и просто:

1. Визуальный осмотр.
2. Прозвонить. Это можно сделать муьтиметром или любым другим прибором, где есть функция прозвонки цепи.
3. Измерением сопротивления. Это можно сделать омметром с большим пределом измерений, мультиметром или мегомметром.

Варистор выходит из строя, когда через него проходит большой или длительный ток. Тогда энергия рассеивается в виде тепла, и если её количество больше определённого конструкцией — элемент сгорает. Корпус этих компонентов выполняется из твердого диэлектрического материала, типа керамики или эпоксидного покрытия. Поэтому при выходе из строя чаще всего повреждается целостность наружного покрытия.

Можно визуально проверить варистор на работоспособность — на нем не должно быть трещин, как на фото:

Следующий способ — проверка варистора тестером в режиме прозвонки. Сделать это в схеме нельзя, потому что прозвонка может сработать через параллельно подключенные элементы. Поэтому нужно выпаять хотя бы одну его ножку из платы.

Важно: не стоит проверять элементы на исправность не выпаивая из платы – это может дать ложные показания измерительных приборов. Так как в нормальном состоянии (без приложенного к выводам напряжения) сопротивление варистора большое — он не должен прозваниваться

Прозвонку выполняют в обоих направлениях, то есть два раза меняя местами щупы мультиметра

Так как в нормальном состоянии (без приложенного к выводам напряжения) сопротивление варистора большое — он не должен прозваниваться. Прозвонку выполняют в обоих направлениях, то есть два раза меняя местами щупы мультиметра.

На большинстве мультиметров режим прозвонки совмещен с режимом проверки диодов. Его можно найти по значку диода на шкале селектора режимов. Если рядом с ним есть знак звуковой индикации — в нем наверняка есть и прозвонка.

Другой способ проверки варистора на пробой мультиметром является измерение сопротивления. Нужно установить прибор на максимальный предел измерения, в большинстве приборов это 2 МОма (мегаомы, обозначается как 2М или 2000К). Сопротивление должно быть равным бесконечности. На практике оно может быть ниже, в пределах 1-2 МОм.

Интересно! То же самое можно сделать мегаомметром, но он есть далеко не у каждого. Стоит отметить, что напряжение на выводах мегаомметра не должно превышать классификационное напряжение проверяемого компонента.

На этом заканчиваются доступные способы проверки варистора. В этот раз мультиметр поможет радиолюбителю найти неисправный элемент, как и в большом количестве других случаев. Хотя на практике мультиметр в этом деле не всегда нужен, потому что дело редко заходит дальше визуального осмотра. Заменяйте сгоревший элемент новым, рассчитанным на напряжение и диаметром не меньше чем был сгоревший, иначе он сгорит еще быстрее предыдущего.

Материалы по теме:

Проверка работоспособности полевого транзистора

Как проверить диод мультиметром

Полевые транзисторы нашли широкое применение в аудио и видеоаппаратуре, мониторах и блоках питания. От их работоспособности зависит функционирование большинства электронных схем. Поэтому в случае каких-либо неисправностей выполняется проверка этих элементов различными способами, в том числе и проверка транзисторов без выпайки из схемы мультиметром.

Типовая схема полевого транзистора представлена на рисунке. Основные выводы — затвор, сток и исток могут быть расположены по-разному, в зависимости от марки транзистора. При отсутствии маркировки, необходимо уточнить справочные данные, касающиеся той или иной модели.

Основной проблемой, возникающей при ремонте электронной аппаратуры с полевыми транзисторами, является проверка транзистора мультиметром не выпаивая. Как правило неисправности касаются полевых транзисторов с высокой мощностью, которые используются в блоках питания. Кроме того, эти устройства очень чутко реагируют на статические разряды. Поэтому перед решением вопроса, как прозвонить транзистор мультиметром на плате, следует надеть специальный антистатический браслет и ознакомиться с правилами техники безопасности при выполнении этой процедуры.

Проверка с использованием мультиметра предполагает такие же действия, как и в отношении биполярных транзисторов. Исправный полевой транзистор обладает бесконечно большим сопротивлением между выводами, независимо от тестового напряжения, приложенного к нему.

Тем не менее, решение вопроса, как прозвонить транзистор мультиметром имеет свои особенности. Если положительный щуп мультиметра приложен к затвору, а отрицательный — к истоку, то в этом случае произойдет зарядка затворной емкости и наступит открытие перехода. При замерах между стоком и истоком, прибор показывает наличие небольшого сопротивления. Иногда электротехники при отсутствии практического опыта, могут посчитать это за неисправность, что не всегда соответствует действительности

Это может быть важно при проверки строчного транзистора мультиметром. Перед началом проверки канала сток-исток рекомендуется выполнить короткое замыкание всех выводов полевого транзистора, чтобы разрядить емкости переходов

После этого их сопротивления вновь увеличатся, после чего можно повторно прозванивать транзисторы мультиметром. Если данная процедура не дала положительного результата, значит данный элемент находится в нерабочем состоянии.

В полевых транзисторах, используемых для мощных импульсных блоков питания, очень часто на переходе сток-исток устанавливаются внутренние диоды. Поэтому данный канал во время проверки проявляет свойства обычного полупроводникового диода. Поэтому чтобы исключить ошибку, перед тем как проверить исправность транзистора мультиметром, следует убедиться в присутствии внутреннего диода. После первой проверки щупы мультиметра нужно поменять местами. После этого на экране появится единица, указывающая на бесконечное сопротивление. Если подобного не случится, велика вероятность неисправности полевого транзистора. С помощью прибора можно не только проверить, но и измерить транзистор мультиметром.

Цоколевка

Как проверить сколько ампер выдает генератор мультиметром

У биполярных транзисторов средней и большой мощности цоколевка одинаковая в основном, слева направо — эмиттер, коллектор, база. У транзисторов малой мощности лучше проверять

Это важно, так как при определении работоспособности, эта информация нам понадобится

Внешний вид биполярного транзистора средней мощности и его цоколевка

То есть, если вам необходимо определить рабочий или нет биполярный транзистор, нужно искать его цоколевку. Хотите убедиться или не знаете, где «лицо», то ищите информацию в справочнике или наберите на компьютере «имя» вашего полупроводникового прибора и добавьте слово «даташит». Это транслитерация с английского Datasheet, что переводится как «технические данные». По этому запросу вам в выдаче будет перечень характеристик прибора и его цоколёвка.

Проверка на плате

Чтобы проверить транзистор мультиметром не выпаивая или нужен мультиметр с функцией прозвонки диодов. Переключатель переводим в это положение, подключение щупов стандартное: чёрный в общее звено (COM или со значком земли), красный — в среднее (гнездо для измерения сопротивления, тока, напряжения).

Как проверить транзистор мультиметром не выпаивая

Чтобы понять принцип проверки, надо вспомнить структуру биполярных транзисторов. Как уже говорили, они бывают двух типов: PNP и  NPN. То есть это три последовательные области с двумя переходами, объединёнными общей областью — базой.

Строение биполярного транзистора и как его можно представить, чтобы понять как его будем проверять

Условно, мы можем представить этот прибор как два диода. В случае с PNP типом они включены навстречу друг другу, у NPN — в зеркальном отражении. Это представление на картинке в правом столбике и ни в коем случае не отображает устройство этого полупроводникового прибора, но поясняет, что мы должны увидеть при прозвонке.

Проверка биполярного транзистора PNP типа

Итак, начнём с проверки биполярника PNP типа. Вот что у нас должно получиться:

• Если подать на базу плюс (красный щуп), на эмиттер или коллектор — минус (чёрный щуп), должно быть бесконечно большое сопротивление. В этом случае диоды закрыты (смотрим на эквивалентной схеме).

• Если подаём на базу минус (чёрный щуп), а на эмиттер или коллектор плюс (красный щуп), видим ток от 600 до 800 мВ. В этом случае получается, что переход открыт.

• Если щупами касаемся эмиттера и коллектора, показаний никаких нет, в обеих вариантах переходы оказываются запертыми.

Итак, PNP транзистор будет открыт только тогда, когда плюс подаётся на эмиттер или коллектор. Если во время испытаний есть хоть какие-то отклонения, элемент неработоспособен.

Тестируем исправность NPN транзистор

Как видим, в NPN приборе ситуация будет другой. Практически она диаметрально противоположна:

• Если подать на базу плюс (красный щуп), а на эмиттер или коллектор минус, переход будет открыт, на экране высветятся показания — от 600 до 800 мВ.
• Если поменять местами щупы: плюс на коллектор или эмиттер, минус на базу — переходы заперты, тока нет.
• При прикосновении щупами к эмиттеру и коллектору тока по-прежнему быть не должно.

Проверка работоспособности биполярного NPN транзистора мультиметром

Как видим, этот прибор работает в противоположном направлении. Для того чтобы понять, рабочий транзистор или нет, необходимо знать его тип. Только так можем проверить транзистор мультиметром не выпаивая его с платы.

И ещё раз обращаем ваше внимание, картинки с диодами никак не отображают устройство этого полупроводникового прибора. Они нужны только для понимания того, что мы должны увидеть при проверке переходов

Так проще запомнить, и понимать показания на экране мультиметра.

Как определить базу, коллектор и эмиттер

Иногда бывают ситуации, когда нет под рукой справочника и возможности найти цоколёвку в интернете, а надпись на корпусе транзистора стала нечитаемой. Тогда, пользуясь схемами с диодами, можно опытным путём найти базу и определить тип прибора.

Строение биполярного транзистора и как его можно представить чтобы понять как его будем проверять

Путём перебора ищем положение щупов, при котором «звонятся» все три электрода. Тот вывод, относительно которого появляются показания на двух других и будет базой. Потому, плюс или минус подан на базу определяем тип, PNP или NPN. Если на базу подаём плюс — это NPN тип, если минус — это PNP.

Чтобы определить, где эмиттер,а где коллектор, надо сравнить показания мультиметра при измерении. На эмиттере ток всегда больше. Так и найдём опытным путём базу, эмиттер и коллектор.

Как проверить полупроводниковый транзистор биполярного типа

Прежде чем начинать проверку, необходимо точно определить, какой именно вид транзистора вы сейчас проверяете. Помимо транзисторов биполярного типа существует великое множество иных типов транзисторов, проверять которые нужно совершенно другим образом. В рамках данной статьи будет рассмотрена проверка транзисторов биполярного типа. Биполярный транзистор можно представить в виде компоновки из 2 диодов. Эти диоды соединены в полумост с помощью одноименных электродов. На выходе из транзистора выходит 3 электрода, обозначенных условно как база, коллектор и эмиттер. В зависимости от полярности соединения диодов выделяют NPN и PNP транзисторы биполярного типа. Переход «база-эмиттер» — управляющий переход, а переход «коллектор-эмиттер» — управляемый переход. Транзистор устроен так, что малый токовый сигнал, который подается на переход «база-эмиттер», при грамотном соотношении резисторов в цепи коллекторного, базового и эмиттерного перехода, вызывает более высокий токовый сигнал на переходе «коллектор-эмиттер».

Основные типы транзисторов

Существует два основных типа транзисторов — биполярные и полевые. В первом случае выходной ток создается при участии носителей обоих знаков (дырок и электронов), а во втором случае — только одного. Определить неисправность каждого из них поможет прозвонка транзистора мультиметром.

Биполярные транзисторы по своей сути являются полупроводниковыми приборами. Они оборудованы тремя выводами и двумя р-п-переходами. Принцип действия этих устройств предполагает использование положительных и отрицательных зарядов — дырок и электронов. Управление протекающими токами выполняется с помощью специально выделенного управляющего тока. Данные устройства широко применяются в электронных и радиотехнических схемах.

Биполярные транзисторы состоят из трехслойных полупроводников двух типов — «р-п-р» и «п-р-п». Кроме того в конструкции имеется два р-п-перехода. Соединение полупроводниковых слоев с внешними выводами осуществляется через невыпрямляющие полупроводниковые контакты. Средний слой считается базой, которая подключается к соответствующему выводу. Два слоя, расположенные по краям, также подключены к выводам — эмиттеру и коллектору. На электрических схемах для обозначения эмиттера используется стрелка, показывающая направление тока, протекающего через транзистор.

В разных типах транзисторов у дырок и электронов — носителей электричества могут быть собственные функции. Более всего распространен тип п-р-п из-за лучших параметров и технических характеристик. Ведущую роль в таких устройствах играют электроны, выполняющие основные задачи по обеспечению всех электрических процессов. Они примерно в 2-3 раза более подвижные, чем дырки, поэтому и обладают повышенной активностью. Качественные улучшения приборов происходят также за счет площади перехода коллектора, которая значительно больше площади перехода эмиттера.

В каждом биполярном транзисторе имеется два р-п-перехода. Когда выполняется проверка транзистора мультиметром, это позволяет проверять работоспособность устройств, контролируя значения сопротивлений переходов при подключении к ним прямого и обратного напряжения. Для нормальной работы п-р-п-устройства на коллектор подается положительное напряжение, под действием которого открывается базовый переход. После возникновения базового тока, появляется коллекторный ток. При возникновение в базе отрицательного напряжения, транзистор закрывается и течение тока прекращается.

Базовый переход в р-п-р-устройствах открывается под действием отрицательного напряжения на коллекторе. Положительное напряжение дает толчок для закрытия транзистора. Все необходимые коллекторные характеристики на выходе можно получить, плавно изменяя значения тока и напряжения. Это позволяет эффективно проверить биполярный транзистор тестером.

Существуют электронные устройства, все процессы в которых управляются действием электрического поля, направленного перпендикулярно току. Эти приборы называются полевыми или униполярными транзисторами. Основными элементами являются три контакта — исток, сток и затвор. Конструкция полевого транзистора дополняется проводящим слоем, исполняющим роль канала, по которому течет электрический ток.

Данные устройства представлены модификациями «р» или «п»-канального типа. Каналы могут располагаться вертикально или горизонтально, а их конфигурация бывает объемной или приповерхностной. Последний вариант также разделяется на инверсионные слои, содержащие обогащенные и обедненные. Формирование всех каналов происходит под воздействием внешнего электрического поля. Устройства с приповерхностными каналами имеют структуру, в состав которой входит металл-диэлектрик-полупроводник, поэтому они называются МДП-транзисторами.

Как проверить транзистор NPN и PNP

Введение:
         Транзистор — это полупроводниковое устройство, используемое для усиления или переключения электронных сигналов и электроэнергии. Это полупроводниковое устройство с тремя выводами, эти контакты помечены коллектор (C) , база (B) и эмиттер (E) . Теперь я покажу, как проверить транзистор с помощью мультиметра.

метод 1: с использованием мультиметра с NPN транзистором

• Сначала включите цифровой мультиметр и выберите диодный режим .
• Подсоедините измерительные провода к клеммам транзистора. Держите тестовые провода подключенными в течение нескольких секунд, как это (A)  соединение.
• Прочитайте отображаемое измерение. Если значение транзистора находится в пределах диапазона измерений, мультиметр отобразит значение транзистора.
• отображаемое значение мультиметра от 0 до 150, 9Транзистор 0003 исправен .
• отображаемое значение мультиметра равно 0 или .0L, транзистор неисправен .

• Подсоедините измерительные провода к клеммам транзистора. Держите тестовые провода подключенными в течение нескольких секунд, как это (B) соединение.
• Прочитайте отображаемое измерение. Если значение транзистора находится в пределах диапазона измерений, мультиметр отобразит значение транзистора.
• отображаемое мультиметром значение от 0 выше 150, транзистор исправен .
• отображаемое значение мультиметра равно 0 или .0L, транзистор неисправен .

• Подсоедините измерительные провода к клеммам транзистора. Держите тестовые провода подключенными в течение нескольких секунд, как это (C) соединение.
• Прочитайте отображаемое измерение. Если значение транзистора находится в пределах диапазона измерений, мультиметр отобразит значение транзистора.
• отображаемое значение мультиметра равно 1, транзистор исправен .

• Подсоедините измерительные провода к клеммам транзистора. Держите тестовые провода подключенными в течение нескольких секунд, как это (D)  соединение.
• Прочитайте отображаемое измерение. Если значение транзистора находится в пределах диапазона измерений, мультиметр отобразит значение транзистора.
• отображаемое значение мультиметра равно 1, транзистор исправен .

Метод 2: с помощью мультиметра с транзистором PNP Держите тестовые провода подключенными в течение нескольких секунд, как это (E)  соединение.

Прочитайте отображаемое измерение. Если значение транзистора находится в пределах диапазона измерений, мультиметр отобразит значение транзистора.

• Подсоедините измерительные провода к клеммам транзисторов. Держите тестовые провода подключенными в течение нескольких секунд, как это (F)  соединение.
• Прочитайте отображаемое измерение. Если значение транзистора находится в пределах диапазона измерений, мультиметр отобразит значение транзистора.
• отображаемое значение мультиметра равно 1, транзистор исправен .

• Подсоедините измерительные провода к клеммам транзистора. Держите тестовые провода подключенными в течение нескольких секунд, например, (G)  соединение.
• Прочитайте отображаемое измерение. Если значение транзистора находится в пределах диапазона измерений, мультиметр отобразит значение транзистора.
• отображаемое мультиметром значение от 0 выше 150, транзистор исправен .
• отображаемое значение мультиметра равно 0 или .0L, транзистор неисправен .

• Подсоедините измерительные провода к клеммам транзистора. Держите тестовые провода подключенными в течение нескольких секунд, как показано на рисунке (H) .
• Прочитайте отображаемое измерение. Если значение транзистора находится в пределах диапазона измерений, мультиметр отобразит значение транзистора.
• отображаемое мультиметром значение от 0 выше 150, транзистор исправен .
• отображаемое значение мультиметра равно 0 или .0L, транзистор неисправен .

метод 3: с использованием источника питания с NPN

• Если нажать кнопку со стороны питания , транзистор включится 9004 9003 и светодиод загорится. иначе кнопка нажата со стороны земли, транзистор выключится  и светодиод выключится . работает нормально, транзистор исправен . не работает, транзистор неисправен .

метод 4: с использованием источника питания с PNP

• Если нажать кнопку сторона питания , транзистор выключится , а светодиод выключится . иначе кнопка нажата со стороны земли, транзистор включится  и светодиод НА . работает нормально, транзистор исправен . не работает, транзистор неисправен .

Новое сообщение
Старый пост
Главная

Подписаться на:
Опубликовать комментарии (Atom)

Транзисторный тест для идентификации терминала, типа и состояния.

– All About Engineering

Главная > Электроника > Базовая электроника > Проверка транзистора для идентификации клемм, типа и состояния.

Как выполнить тест транзистора для определения клемм, типа (NPN или PNP) и состояния (хорошее или плохое)

Как мы знаем, транзистор является наиболее часто используемым компонентом в любом проекте, схеме или устройстве, но вы не можете использовать его до проверки транзистора. Самая важная задача в любом проекте или сборке схемы — знать « Как выполнить тест транзистора «. Этот тест транзисторов поможет вам идентифицировать клеммы , NPN/PNP и Исправные/поврежденные транзисторы .

Содержание

• 1 Транзистор (BJT)
  • 1,1 NPN
  • 1,2 PNP
• 2 Идентификация терминала
  • 2.1 Идентификация терминала
  • 2,2 Идентификация и идентификация коллектора
• 3 Тип: NPN или PNP
  • 3,137
  • 3 Тип: NPN или PNP
    • 3,137. Транзистор (исправный или поврежденный)

    Этот тест применим только для транзисторов BJT . Поэтому перед любым тестом транзистора нам нужно знать о структура из BJT.

    Транзистор (BJT)

    BJT (биполярный переходной транзистор) представляет собой полупроводниковое устройство с тремя выводами. Он состоит из двух переходных диодов PN , сплавленных вместе, образующих три слоя, известных как база, эмиттер и коллектор .



    Существует два типа транзисторов в зависимости от полярности слоев.

    NPN

    В этом BJT База , то есть слой , легированный P, , зажат между слоями , легированными N, известными как коллектор и эмиттер .

    Разница между коллектором и эмиттером заключается в том, что эмиттер представляет собой сильно легированный слой .

    NPN соответствует двум диодам, сплавленным вместе клеммой Anode, как показано на рисунке ниже.



    Читайте также: Разница между силовым трансформатором и распределительным трансформатором

    PNP

    PNP-транзистор состоит из слоя , легированного N, (основание ), зажатого между слоями , легированными P, известными как коллектор и эмиттер .

    Транзистор PNP соответствует двум диодам, катодный вывод этих двух диодов сплавлен вместе, как показано на рисунке ниже.



    Читайте также : Как проверить реле?

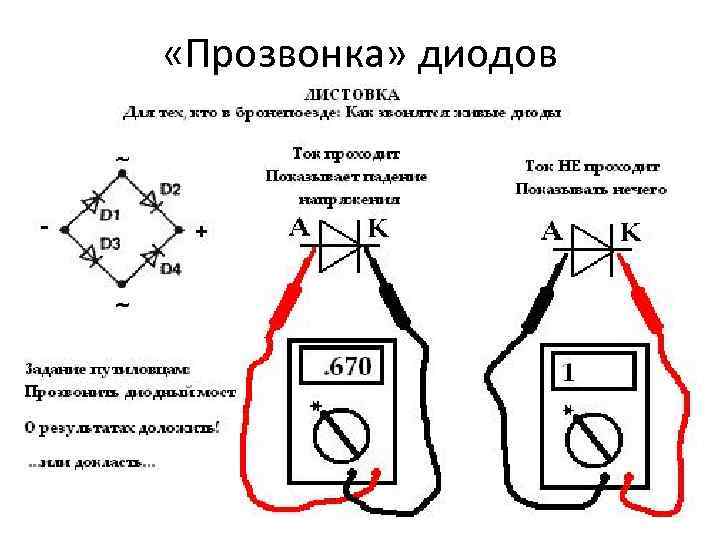

    В этом тесте транзисторов используется функция тестирования диодов мультиметра. Итак, ради этого теста транзисторов вам нужно знать о проверка диодов.

    режим проверки диодов:

    Прямое смещение P-N перехода: мультиметр считывает некоторое напряжение и издает звуковые сигналы.

    Обратное смещение P-N перехода: мультиметр показывает OL (превышение предела)

    Идентификация клемм

    Первым шагом в проверке транзистора является идентификация клемм ( База, эмиттер и коллектор ) транзистора.

    Сначала нужно пометить выводы транзистора цифрами 1,2,3 . Для этого держите транзистор плоской стороной к себе и начинайте с левой стороны, как показано на рисунке ниже.

    Читайте также: Тиристор | Его работа, типы и применение

    Идентификация базовой клеммы

    • Переведите мультиметр в режим проверки диодов .
    • Поместите черный (общий) щуп и красный щуп на любые две клеммы одновременно.
    • Проверить все возможные комбинации клемм, т. е. 1-2 , 1-3 , 2-1 , 2-3 , 3-1 , 3-2 .
    • Две из этих комбинаций должны пройти проверку диодов (показания показывают напряжение от 0,5 В до 0,8 В ), общая клемма в этих двух комбинациях является базовой клеммой .
    • Предположим, комбинации 2-1 и 2-3 прошли проверку диодов, тогда 2 является базовой клеммой.

    Идентификация излучателя и коллектора

    При успешной идентификации базового терминала два терминала ( 1 и 3 ) остаются неизвестными. если вы идентифицируете второй терминал, впоследствии вы узнаете и третий терминал.

    • Установите мультиметр в режим проверки диодов .
    • Запишите показание напряжения базовой клеммы с обеих клемм 1 и 3 одну за другой.
    • Терминал, имеющий более высокое напряжение между ними, является Излучателем .
    • Терминал с более низким напряжением по сравнению с другим Коллектор .

    В этом примере предположим, что 2-1 показание напряжения = 0,6 В и 2-3 показание напряжения = 0,7 В

    • Таким образом, Эмиттер 9 7 и клемма 3 1.

    Читайте также: Как проверить диод и методы тестирования диода, светодиода и стабилитрона

    Тип: NPN или PNP

    Следующим шагом в тесте транзисторов является определение того, является ли преобразователь NPN или PNP .

    Этот шаг зависит от результатов приведенного выше теста транзистора.

    Проверка NPN

    • Переведите мультиметр в режим проверки диодов .
    • Поместите красный щуп (положительный) на базовую клемму , а черную клемму (общую или отрицательную) на 9.0317 Излучатель и Коллектор один за другим.
    • Если они проходят проверку диодов, это означает, что переходы имеют прямое смещение и это транзистор NPN .

    Если вы не знаете терминалы.

    • Установите мультиметр в режим проверки диодов .
    • Проверьте все шесть комбинаций клемм для проверки диодов.
    • Обратите внимание на те две комбинации,  , проверка диодов которых положительна (мультиметр издает звуковой сигнал или показывает напряжение).
    • Если общий вывод в этих двух комбинациях подключить к красному щупу мультиметра, транзистор NPN .

    Тест транзистора PNP

    Тест транзистора PNP немного отличается от теста транзистора NPN .

    • Переведите мультиметр в режим проверки диодов .
    • Соедините датчик , черный (общий), с Base и датчик , красный , с Излучатель и Коллектор по одному.
    • Если обе эти комбинации проходят проверку диодов, транзистор имеет номер PNP .

    Если вы не знаете терминалы.
