Как проверить led драйвер

Светодиодные лампы , благодаря малому энергопотреблению, теоретической долговечности и снижению цены стремительно вытесняют лампы накаливания и энергосберегающие. Но, несмотря на заявленный ресурс работы до 25 лет, зачастую перегорают, даже не отслужив гарантийный срок. Представленные примеры помогут Вам отремонтировать отказавшие светодиодные лампы. Прежде, чем браться за ремонт светодиодной лампы нужно представлять ее устройство. Вне зависимости от внешнего вида и типа применяемых светодиодов , все светодиодные лампы, в том числе и филаментные лампочки, устроены одинаково. Если удалить стенки корпуса лампы, то внутри можно увидеть драйвер, который представляет собой печатную плату с установленными на ней радиоэлементами.

Поиск данных по Вашему запросу:

Как проверить led драйвер

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Как проверить светодиод мультиметром (тестером) на работоспособность?
• Драйвер для светодиодов: принцип работы
• Неисправности светодиодных светильников. Как отремонтировать светодиодный светильник своими руками
• Зачем нужен драйвер для светодиода и как подобрать
• Проверка (прозвонка) светодиода мультиметром
• Светлый угол — светодиоды
• Драйвер и импульсный блок питания. Отличия, принцип работы. Что лучше выбрать?

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Ремонт драйвера светодиодной LED лампы

Как проверить светодиод мультиметром (тестером) на работоспособность?

Давайте научимся ими пользоваться. Переведите тестер в режим проверки транзисторов — Hfe и вставьте светодиод в разъём, как на картинке ниже. Как проверить светодиод на работоспособность?

Вы видите свечение? Значит проверка светодиода выполнена, если нет — ошибись полярностью или диод не исправен. Разъём для проверки транзисторов выглядит по-разному, часто это синий круг с отверстиями, так будет если проверить светодиод мультиметром DT, как на фото ниже.

Теперь о том, как проверить светодиод мультиметром в режиме проверки диодов. Для начала взгляните на схему проверки. Режим проверки диода так и обозначен — графическим изображением диода, подробнее об обозначениях в статье.

Этот способ подойдёт не только для светодиодов с ножками, но и для проверки smd светодиода. Проверка светодиодов тестером в режиме прозвонки — показана на рисунке ниже, а еще можете увидеть один из видов разъёма для проверки транзисторов, описанного в предыдущем способе.

Пишите в комментариях о том какой у вас тестер и задавайте вопросы! Этот способ хуже, от тестера возникает яркое свечение диода, а в данном случае — едва заметно красное свечение.

Теперь обратите внимание как проверить светодиод тестером с функцией определения анода. Принцип тот же, при правильной полярности светодиод загорится. Действительно, почти в каждом доме есть такой LED. В пультах дистанционного управления они нашли широчайшее применение. Представим ситуацию, что пульт перестал переключать каналы, вы уже почистили все контакты клавиатуры и заменили батареи, но он все равно не работает. Значит нужно смотреть диод. Как проверить ИК-светодиод?

Человеческий глаз не видит инфракрасного излучения, в котором пульт передаёт информацию телевизору, но его видит камера вашего телефона. Такие светодиоды используются в ночной подсветке камер видео наблюдения.

Включите камеру телефона и нажмите на любую кнопку пульта — если он исправен вы должны увидеть мерцания. Методы проверки мультиметром ИК светодиода и обычного — одинаковы. Он будет служить наглядным показателем работы ИК диода.

Если он мерцает, значит сигналы на диод поступают и нужно менять ИК диод. Если красный не мерцает, значит сигнал не поступает и дело в самом пульте, а не в диоде. В схеме управления с пульта есть еще один важный элемент, принимающий излучение — фотоэлемент.

Как проверить фотоэлемент мультиметром? Включите режим измерения сопротивления. Когда на фотоэлемент попадает свет — состояние его проводимости изменяется, тогда изменяется и его сопротивление в меньшую сторону.

Понаблюдайте этот эффект и убедитесь в исправности или поломке. Как проверить светодиод мультиметром не выпаивая? В принципах его проверки всё остаётся также, а способы изменяются. Удобно проверять светодиоды, не выпаивая с помощью щупов. Стандартные щупы не влезут в разъём для транзисторов, режима Hfe. Но в него влезут швейные иглы, кусочек кабеля витая пара или отдельные жилки из многожильного кабеля. В общем любой тонкий проводник. Если его припаять к щупу или фольгированному текстолиту и присоединить щупы без штекеров, то получится такой переходник.

Как проверить светодиоды в фонарике? Открутите блок линз или переднее стекло на фонаре, аккуратно отпаяйте плату от батарейного блока, если длина проводников не позволяет её свободно рассмотреть и изучить. В таком положении вы легко проверите исправность каждого светодиода на плате описанным выше методом.

Подробнее о светодиодах в фонариках. Для этого нужно снять рассеиватель, обычно он приклеен. Чтобы отделить его от корпуса вам нужен медиатор, или пластиковая карта, её нужно засунуть между корпусом и рассеивателем. Как теперь проверить светодиодную лампочку мультиметром? Перед вами окажется плата со светодиодами, нужно прикоснуться щупами тестера к их выводам. Такие SMD в режиме проверки диодов загораются тусклым светом но не всегда.

Если LED не загорается при правильно подобранной полярности — требуется его замена. Для начала взгляните какой светодиод установлен в прожекторе, если вы видите один желтый квадрат, как на фотографии ниже, то тестером его проверить не получится, напряжение таких источников света велико — Вольт и более.

Проверить работоспособность светодиода такого типа можно, используя заведомо исправный драйвер на соответствующий ток и напряжение. Если установлено много мелких SMD — проверка такого прожектора мультиметром возможна. Для начала его нужно разобрать. В корпусе вы обнаружите драйвер, влагозащитные прокладки и плату с LED.

Конструкция и процесс проверки аналогичен LED лампе, который описан выше. На нашем сайте есть целая статья о том, как проверить светодиодную ленту , тут рассмотрим экспресс-методы проверки. Сразу скажу, что засветить ее целиком мультиметром не удастся, в некоторых ситуациях возможно лишь лёгкое свечение в режиме Hfe.

Во-первых можно проверять каждый диод по отдельности, в режиме проверки диодов. Во-вторых иногда происходит перегорание не диодов, а токоведущих частей. Для проверки этого нужно перевести тестер в режим прозвонки и прикоснуться к каждому выводу питания на разных концах проверяемого участка. Так вы определите целую часть ленты и поврежденную.

Красной и синей линией выделены полосы, которые должны звонится от самого начала до конца светодиодной ленты. Как проверить светодиодную ленту батарейкой? Питание ленты — 12 Вольт. Можно использовать автомобильный аккумулятор, однако он большой и не всегда есть под рукой. Поэтому на помощь придет батарейка на 12В.

Используется в дверных радиозвонках и пультах управления. Ее можно использовать как источник питания при прозвонке проблемных участков LED ленты.

Нам понадобится батарейка от материнской платы — типоразмера CR Напряжение на ней порядка 3-х вольт, достаточное для проверки большинства светодиодов. Другой вариант — это использовать 4,5 или 9В батарейку, тогда нужно использовать сопротивление 75Ом в первом случае и Ом во втором. Запас прочности LED вам это простит. Соберите простейшую схему для снятия характеристик светодиода. Она на столько проста, что можно это сделать, не используя паяльник.

Для этого внимательно следуйте инструкции:. Однако на глаз определить изменение яркости и вывести светодиод на номинальный режим крайне сложно, нужно иметь большой опыт. Упростим процесс. Чтобы уменьшить вероятность сжигания диода определите по внешнему виду на какой из типов светодиодов он похож.

Для этого есть справочники и сравнительные таблицы , ориентируйтесь на справочный номинальный ток, когда проводите процесс снятия характеристик. Если вы видите, что на номинальном значении он явно не выдает полного светового потока, попробуйте кратковременно превысить ток и посмотрите продолжает ли также быстро как ток нарастать и яркость.

Если вы подали слишком большую мощность — диод начнет усиленно греться. Чтобы понять причины и следствия проделывания данной процедуры ознакомьтесь со статьёй о ВАХ диода. После всей проделанной работы проверьте себя еще раз — сравните показания приборов с табличными значениями светодиодов, подберите ближайшие подходящие по параметрам и откорректируйте сопротивление цепи.

Так вы гарантированно определите напряжение, ток и мощность LED. В качестве питания схемы подойдет батарейка крона 9В или аккумулятор 12В, кроме этого вы определите общее сопротивление для подключения светодиода к такому источнику питания — измерьте сопротивления резистора и потенциометра в этом положении.

Проверить диод очень просто, однако на практике бывают разные ситуации, поэтому возникает много вопросов, особенно у новичков. Опытный электронщик по внешнему виду определит параметры большинства светодиодов, а в ряде случае и их исправность. Их вообще тестером проверить не реально. Save my name, email, and website in this browser for the next time I comment. Светодиод Инфо. Карта сайта Контакты. Прогнозы роста рынка ультрафиолетовых светодиодов на год.

Apple Watch, используя зеленые светодиоды, предскажет инсульт. Чем они отличается и…. Основные причины перегорания светодиодных ламп в авто и квартирах. Что такое филаментные лампы Томича led filament? Можно ли использовать светодиоды в сауне? Как правильно освещать баню. Делаем светодиодную подсветку растений: расчет мощности, выбор ленты, расчет питания.

Драйвер для светодиодов: принцип работы

Сегодня, наверное, ни одна квартира или частный дом не обходится без светодиодного освещения. Да и уличное освещение постепенно меняется на экономичные и долговечные LED-элементы. Это первый вопрос, приходящий в голову человеку, несведущему в устройстве светодиодного освещения. Ответ на вопрос, что такое драйвер для светодиода, довольно прост. Это устройство, стабилизирующее напряжение и придающее ему те характеристики, которые нужны для работы LED-элементов.

LED-драйверы для светодиодов применяются в различных областях: . Перед тем, как проверить драйвер для светодиодов на работоспособность и .

Неисправности светодиодных светильников. Как отремонтировать светодиодный светильник своими руками

Раздел статей о светодиодах и свете. Форум о светодиодах и свете «Светлый угол». Драйвер или блок питания для светодиодов? Сегодня в продаже можно увидеть множество различных типов источников питания для светодиодов. Данная статья призвана облегчить выбор нужного вам источника. Прежде всего, рассмотрим различие стандарного блока питания и драйвера для светодиодов. В общем случае это — источник питания любого типа, представляющий собой отдельный функциональный блок. Драйвер для питания светодиодов обеспечивает стабильный ток на выходе. Другими словами — это тоже блок питания. Драйвер — это лишь маркетинговое обозначение — дабы избежать путаницы.

Зачем нужен драйвер для светодиода и как подобрать

В этой статье мы расскажем чем отличается драйвер для светодиодов от блока питания, какой принцип работы в основе стандартных драйверов, а также в чем преимущества и недостатки каждого из этих элементов питания. Блок питания , просто даже судя по его названию, это отдельный функциональный элемент какой-либо цепи, отвечающий за подачу питания на те или иные приборы. Блок питания может иметь различные показатели мощности, напряжения и силы тока, выдаваемых на выходе. И именно напряжение является фактически основным параметром. В свою очередь драйвер для питания светодиодов выполняет фактически ту же функцию, но основным отличием является то, что драйвер отвечает за стабильную силу выдаваемого тока.

Светодиодная лампа — современный и практичный источник освещения.

Проверка (прозвонка) светодиода мультиметром

Широкое распространение светодиодов повлекло за собой массовое производство блоков питания для них. Такие блоки называются драйверами. Основной их особенностью является то, что они способны стабильно поддерживать на выходе заданный ток. Другими словами, драйвер для светодиодов LED — это источник тока для их питания. Поскольку светодиод — это полупроводниковые элементы, ключевой характеристикой, определяющей яркость их свечения, является не напряжение, а ток.

Светлый угол — светодиоды

Сайт помогает найти что-нибудь интересное в огромном ассортименте магазинов и сделать удачную покупку. Если Вы купили что-то полезное, то, пожалуйста, поделитесь информацией с другими. Также у нас есть DIY сообщество , где приветствуются обзоры вещей, сделанных своими руками. А или легенда изнутри. Делаем UPS для радиотелефона.

Давайте разберемся, чем отличаются понятия блок питания и драйвер. Для начала углубимся в теорию. В чем . LED драйвер. Например этот драйвер.

Драйвер и импульсный блок питания. Отличия, принцип работы. Что лучше выбрать?

Как проверить led драйвер

Производство телевизоров за последнее десятилетие вышло на новый уровень. Качество получаемого изображения, звука и различные конфигурации экрана позволяют добиться эффекта полного погружения в атмосферу происходящих на экране событий. В современных моделях одну из ключевых функций играет LED подсветка, без которой не будет отображаться видео и остановится воспроизведение. В нашей статье мы рассмотрим возможные причины неполадок и расскажем о вариантах ремонта.

Подробно: ремонт светодиодных драйверов своими руками от настоящего мастера для сайта olenord. Светодиодный драйвер по сути обычный блок питания рассчитанный на определённую нагрузку, в данном случае это от 8 до 12 одноваттных светодиода, и в идеале поддерживающий определённый ток через нагрузку. Драйвер не включался. Оборван электролитический конденсатор 47 микрофарад на 50 вольт. Подобный дефект чаще встречается у долго поработавших блоков, но принимая во внимание копеечную стоимость подобной электроники, и аналогично плохое качество, сейчас такие дефекты не редкость. Аналогов не нашел, но судя по распиновке, можно с небольшой доработкой заменять на более распространенные контроллеры.

Многие довольно часто путают блоки питания и драйвера, подключая светодиоды и светодиодные ленты не от тех источников что нужно. Рассмотрим подробнее в чем их отличия и когда нужно применять тот или иной источник питания.

Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео. Профессиональное обучение и развитие. Сайт для электриков и домашних мастеров, а также для всех, кто интересуется электротехникой, электроникой и автоматикой. Категории: Источники света , Все про светодиоды Количество просмотров: Комментарии к статье: 9. В чем отличие блока питания от драйвера для светодиодов: теория и практика, всё что нужно знать.

Войдите , пожалуйста. Хабр Geektimes Тостер Мой круг Фрилансим. Войти Регистрация. Алгоритм поиска неисправности в драйвере LED лампы или Эркюль Пуаро отдыхает Занимательные задачки , Реверс-инжиниринг Недавно один знакомый попросил меня помочь с проблемой.

Светлый угол — светодиоды • Как проверить драйвер при отсутствии матрицы?

Re: Как проверить драйвер при отсутствии матрицы?

hasan99 » 05 мар 2018, 12:55

Ещё можно дёшево и сердито сделать магазин сопротивлений из обычных МЛТ 1-2вт 100ом соединяя параллельно от одного до 10 шт. Я когда то до часа нагружал киловатный инвертор на 10 шт помещённых в обычную воду и они не портились, правда там было 100 кгц. Для драйвера можно взять дистилированную или масло.

Солнце далеко не кошерный источник света — срок жизни ограничен, CRI плавает, да ещё и пульсации 100%

hasan99

Прожектор



Сообщений: 184

Зарегистрирован: 10 дек 2013, 15:25

Откуда: г. Нальчик

Благодарил (а): 14 раз.

Поблагодарили: 25 раз.

Вернуться наверх

Re: Как проверить драйвер при отсутствии матрицы?

Лоцман » 06 мар 2018, 04:19

hasan99 писал(а):Ещё можно дёшево и сердито сделать магазин сопротивлений .

Так проблема в том, что на резистивную нагрузку многие не запускаются.

Лоцман

Прожектор



Сообщений: 151

Зарегистрирован: 24 ноя 2015, 01:10

Откуда: Витебск

Благодарил (а): 2 раз.

Поблагодарили: 4 раз.

Вернуться наверх

Re: Как проверить драйвер при отсутствии матрицы?

Lopar » 06 мар 2018, 14:11

Относительно драйверов тока подобное встречаю впервые. ..
Пересекался, но решалось путём снижения сопротивления, так как реальные параметры (по диапазону выходного напряжения) недорогих драйверов очень часто ниже где то на 25..30% от указанных. Просто проверьте драйвера на меньшем сопротивлении…

Lopar

Светодиод



Сообщений: 255

Зарегистрирован: 22 мар 2012, 15:17

Откуда: Киев

Благодарил (а): 40 раз.

Поблагодарили: 29 раз.

Вернуться наверх

Re: Как проверить драйвер при отсутствии матрицы?

Invisible_Light » 06 мар 2018, 21:01

Можно попробовать имитировать светодиодную нагрузку сочетанием последовательно мощных стабилитронов и резисторов. Возможно, в момент пуска, пока напряжение минимальное, драйверу не нравится ток потребления? Когда выходной вольтаж поднимется, появляется ток при «открывании» светодиодов.
Стабилитрон(ы) в нагрузке и дадут безтоковый х.х. на малом напряжении ниже напряжения открытия стабилитрона.
Можно также вместо стабилитронов поставить несколько светодиодов.

Invisible_Light

Scio me nihil scire



Сообщений: 6012

Зарегистрирован: 17 июн 2012, 01:53

Откуда: Киров

Благодарил (а): 13 раз.

Поблагодарили: 968 раз.

Вернуться наверх

Re: Как проверить драйвер при отсутствии матрицы?

Лоцман » 13 мар 2018, 23:01

Попал в руки ещё один драйвер, вот он прекрасно работает на резистивную нагрузку. Но в нём я не заметил обратной связи между холодной и горячей частью. Может в наличие этой ОС причина.

Лоцман

Прожектор



Сообщений: 151

Зарегистрирован: 24 ноя 2015, 01:10

Откуда: Витебск

Благодарил (а): 2 раз.

Поблагодарили: 4 раз.

Вернуться наверх

Re: Как проверить драйвер при отсутствии матрицы?

Ledzuk88 » 03 апр 2018, 13:29

DC писал(а):Здравствуйте. Сегодня пришел драйвер https://ru.aliexpress.com/item/High-PF-3000mA-100W-DC-30V-36V-Dimmable-Isolated-Constat-Current-LED-Driver-for-100w-led/32584078156.html?detailNewVersion=&categoryId=53003. 100-ваттная светодиодная матрица придет еще не скоро. Как убедиться в 100% работоспособности драйвера без матрицы, чтобы подтвердить получение заказа? Спасибо.

http://electro-tehnyk.narod.ru/docs/nagruzka.htm

Только дерьмо приплывает само ,за жемчугом надо нырять.

Ledzuk88

Светодиод



Сообщений: 239

Зарегистрирован: 24 мар 2018, 21:37

Откуда: Нарва Эстония

Благодарил (а): 13 раз.

Поблагодарили: 12 раз.

Вернуться наверх

Пред.
Показать сообщения за: Все сообщения1 день7 дней2 недели1 месяц3 месяца6 месяцев1 год
Сортировать по: АвторВремя размещенияЗаголовок по возрастаниюпо убыванию

Вернуться в Питание и подключение светодиодов

Перейти:
выберите форум——————ОбъявленияСВЕТ   Освещение помещений   Наружное освещение   ОптикаСВЕТОДИОДЫ — теория   Теоретические аспекты использования светодиодов   Светодиоды, светодиодные светильники и их производителиСВЕТОДИОДЫ — практическое применение   Светодиоды в быту   Светодиоды в авто   Светодиоды в рекламе   Светодиоды в промышленности   Фонари, прочие автономные источники света   Питание и подключение светодиодов   Разное о светодиодахКоммерция   Куплю   Продам   УслугиМагазин «ALLED.RU»   Общая информация   Вопросы по работе магазина   Доставка — проблемы, решения, предложения   Отзывы о товарах, вопросы по товарам.   Предложения по улучшению работы магазинаРазное   Всякая всячинаРастения — агротехника, освещение. Практическое применение

Кто сейчас на форуме

Зарегистрированные пользователи: 3Dservice, Aleksandr_A, Bing [Bot], Brumor, BVlad, comrad, ЕВ_гений, Google [Bot], Google Feedfetcher, Kodmig, Ledsvet2017, mailru, Majestic-12 [Bot], mnv, ramsprint, Reneo, voxy2, Яндексбот



Powered by phpBB
© 2000, 2002, 2005, 2007 phpBB Group
Русская поддержка phpBB

Как проверить, вышел ли из строя драйвер светодиода или светильник

8 октября 2021 г.

Когда выходит из строя светодиодный светильник, часто делается предположение, что вышел из строя драйвер светодиода.

Это не обязательно так. Есть несколько сценариев, когда отказ светодиода более вероятен. Например, если светодиоды были подключены параллельно к драйверу светодиодов постоянного тока.

СВЕТОДИОДЫ НЕ ДОЛЖНЫ ПОДКЛЮЧАТЬСЯ К ДРАЙВЕРАМ СВЕТОДИОДОВ ПОСТОЯННОГО ТОКА ПАРАЛЛЕЛЬНО

Как проверить неисправность драйвера светодиода или светодиодов

В качестве тестового примера мы будем использовать MEAN WELL ELG-240-C2100A.

Драйвер светодиодов серии MEAN WELL ELG-240-C

Это испытание должны проводить только квалифицированные электрики.

Включите светодиодный светильник.

С помощью вольтметра измерьте выходное напряжение драйвера светодиодов. Драйверы светодиодов постоянного тока могут находиться под чрезвычайно высоким напряжением, поэтому будьте осторожны.

Если светодиоды вышли из строя, выходное напряжение драйвера светодиодов будет равно номинальному (максимальное выходное напряжение для драйвера светодиодов постоянного тока). ELG-240-C2100A – это драйвер светодиодов постоянного тока, который будет работать при напряжении около 115 В постоянного тока. Если драйвер светодиода вышел из строя, на выходе будет ноль вольт.

В случае короткого замыкания выходной сигнал ELG-240-C2100A будет равен нулю или близок к нему. Вы можете измерить сопротивление на выходе ELG-240-C2100A при выключенном питании. Это должно быть очень большое значение. Если он близок к нулю, у вас где-то короткое замыкание.

Пожалуйста, не стесняйтесь обращаться в Power Supplies Australia, если у вас есть вопрос о выборе подходящего драйвера светодиодов для светильника.

Вы здесь

Главная » Блоги

БЕСПЛАТНАЯ ДОСТАВКА.

Вернуться к началу

Руководство по драйверам светодиодов: анализ отказов и техническое обслуживание

Введение

Светодиодные светильники не могут напрямую использовать стандартное сетевое напряжение из-за характеристик светодиодного освещения. Чтобы удовлетворить особые требования к напряжению и току светодиодов, необходимо использовать специально разработанное устройство преобразования напряжения, чтобы светодиоды работали нормально. Это устройство Драйвер светодиода . Драйверы светодиодов обычно представляют собой устройства с режимом переключения, которые преобразуют входное напряжение (обычно 120–220 В переменного тока или 12 В постоянного тока) в напряжение, при котором ток, потребляемый светодиодом, равен току его возбуждения. Ток возбуждения регулируется для оптимальной яркости, срока службы светодиодов и времени работы от батареи. Ток возбуждения ниже максимального тока возбуждения светодиода может значительно продлить срок службы. Являясь ключевой частью светодиодного освещения, качество светодиодных драйверов напрямую влияет на производительность светодиодного освещения.

Выберите правильные драйверы светодиодов для светодиодных ламп

Каким бы хорошим ни было качество драйвера светодиодов, отказы и техническое обслуживание неизбежны. В этой статье будут проанализированы 10 ошибок в дизайне светодиодного освещения и его применении на основе соответствующей технологии и практического опыта драйвера светодиодов.

Каталог

9917919 2

3,3 Струйтинг-модуляция

9917919 2

3,3. Один вопрос, связанный с драйвером светодиодов

Ⅰ Анализ отказа драйвера светодиодов

Драйвер светодиодов измеряет ток, проходящий через светодиоды, с помощью чувствительного резистора, а затем увеличивает или уменьшает напряжение для постоянного поддержания постоянного тока. Светодиоды представляют собой диоды, поэтому для работы им требуется постоянное напряжение, поэтому большинство драйверов светодиодов являются повышающими и могут изменять выходное напряжение в широком диапазоне (например, от 16 В до 38 В). Они также имеют управление яркостью с помощью ШИМ-сигнала от микроконтроллера ИЛИ с помощью ручного потенциометра для изменения чувствительного резистора. По их словам, сбои драйверов светодиодов сложны, но мы можем выполнить следующие шаги для анализа.

1.1 Диапазон прямого падения напряжения (Vf)

Нагрузочная часть светодиодной лампы обычно состоит из нескольких светодиодов, соединенных последовательно, и ее рабочее напряжение Vo=Vf×Ns, где Ns представляет количество светодиодов. И Vf светодиода зависит от температуры. Как правило, при постоянном токе Vf становится ниже при высоких температурах и увеличивается при низких температурах. Рабочее напряжение нагрузки светодиодной лампы равно VoL при высокой температуре, а VoH соответствует значению при низкой температуре. При выборе драйвера светодиода учитывайте, что диапазон выходного напряжения драйвера больше, чем VoL～VoH.

Если максимальное выходное напряжение драйвера светодиода ниже, чем VoH, максимальная мощность лампы может не достигать фактической мощности, требуемой при низкой температуре. Если минимальное напряжение выбранного драйвера светодиодов выше, чем VoL, выход драйвера может превышать рабочий диапазон при высокой температуре. А светодиодный драйвер будет работать нестабильно, заставляя свет мерцать.

Принимая во внимание общую стоимость и эффективность лампы, не стоит слепо гнаться за сверхшироким диапазоном выходного напряжения драйвера светодиода. Поскольку напряжение драйвера находится только в определенном диапазоне, его эффективность является самой высокой. При превышении диапазона КПД и коэффициент мощности (PF) ухудшаются. Кроме того, если конструкция диапазона выходного напряжения драйвера слишком широка, это приведет к высоким затратам и неоптимизированной эффективности .

1.2 Требования к запасу мощности и снижению номинальных характеристик

В целом, номинальная мощность драйвера светодиодов относится к данным, измеренным при номинальной среде и номинальном напряжении. Принимая во внимание различные приложения, большинство поставщиков светодиодных драйверов предоставляют кривые снижения мощности в спецификациях своих продуктов (общие кривые снижения нагрузки в зависимости от температуры окружающей среды и кривые снижения нагрузки в зависимости от входного напряжения).

Как показано на рис. 1, красная кривая представляет собой кривую снижения мощности при входном напряжении 120 В переменного тока, а нагрузка зависит от температуры окружающей среды. Когда температура окружающей среды ниже 50 ℃, светодиодный драйвер может быть загружен на 100% при полной нагрузке. Когда температура окружающей среды достигает 70 ℃, драйвер светодиода может быть снижен только до 60% нагрузки. Когда температура окружающей среды изменяется в пределах 50℃~70℃, нагрузка драйвера линейно зависит от температуры.

Рис. 1. Кривая снижения мощности (нагрузка в зависимости от температуры окружающей среды)

Синяя кривая представляет собой кривую снижения мощности при входном напряжении 230 или 277 В переменного тока, а нагрузка зависит от температуры окружающей среды. Принцип аналогичен упомянутому выше.

Как показано на рисунке 2, синяя кривая представляет собой кривую снижения номинальных характеристик драйвера светодиодов при температуре окружающей среды 55°C, его выходная мощность зависит от входного напряжения. Когда входное напряжение составляет 140 В переменного тока, нагрузка драйвера может составлять 100%, а входное напряжение будет регулироваться в сторону уменьшения. Если выходная мощность останется прежней, входной ток возрастет, что приведет к потерям входных клемм и снижению эффективности. Когда температура устройства повышается, превышая номинальную температуру, что может привести к отказу устройства.

Рис. 2. Кривая снижения мощности (нагрузка в зависимости от входного напряжения)

Следовательно, когда входное напряжение меньше 140 В переменного тока, выходная нагрузка драйвера светодиодов должна линейно уменьшаться по мере снижения входного напряжения. В соответствии с приведенной выше кривой снижения номинальных характеристик и соответствующими требованиями при выборе драйвера светодиодов важны фактические потребности применения, а также предел снижения номинальных характеристик.

1.3 Рабочие характеристики светодиода

Когда требуемая входная мощность имеет фиксированное значение, например фиксированная погрешность 5 %, выходной ток можно отрегулировать только до указанной мощности для каждой лампы. Из-за разной рабочей температуры окружающей среды и разного времени освещения мощность каждой лампы будет сильно различаться.

Хотя есть соображения по маркетингу и бизнес-факторам. Однако вольт-амперная характеристика светодиодной лампы определяет, что драйвер светодиода является источником постоянного тока, а его выходное напряжение зависит от последовательного напряжения Vo светодиодной нагрузки. Когда эффективность драйвера в основном неизменна, его входная мощность изменяется с Vo. А между тем, общая эффективность драйвера светодиода будет увеличиваться после теплового равновесия. При одинаковой выходной мощности входная мощность будет уменьшаться по сравнению со временем загрузки.

Поэтому при формулировании требований пользователи светодиодных драйверов должны сначала понять рабочие характеристики светодиодов. Избегайте предлагать показатели, которые не соответствуют принципам рабочих характеристик, и показатели, которые намного превышают фактические требования, что приводит к избыточному качеству и потерям затрат.

1.4 Сессия тестирования

Примеры тестовых проблем, например, все образцы мультибрендовых драйверов светодиодов не прошли тест. Причина в том, что двойной регулятор напряжения используется для непосредственного питания драйвера светодиода для тестирования. После включения регулятор напряжения постепенно настраивается от 0 В переменного тока до номинального рабочего напряжения драйвера светодиодов. Этот тип тестовой операции может легко запустить драйвер светодиода и работать с нагрузкой, когда входное напряжение очень мало, но в этой ситуации входной ток будет намного выше номинального значения. А компоненты, связанные с внутренними входными клеммами, такие как предохранители, выпрямительные мосты, термисторы и т. д., выйдут из строя из-за чрезмерного тока или перегрева, что приведет к повреждению драйвера светодиодов.

Правильный метод проверки заключается в настройке регулятора напряжения на диапазон номинального рабочего напряжения драйвера светодиодов, а затем подключение драйвера к тесту при включении питания. Конечно, техническое усовершенствование конструкции также может предотвратить сбой, вызванный неправильной работой теста такого рода. То есть на входе драйвера установлена ​​схема ограничения пускового напряжения и схема защиты от понижения входного напряжения. Когда входное напряжение не достигает пускового напряжения, установленного драйвером, драйвер не работает. Когда входное напряжение падает до точки защиты от пониженного входного напряжения, драйвер переходит в состояние защиты. Хотя драйвер имеет функцию самозащиты и не выйдет из строя, вы должны тщательно понять, имеет ли приобретенный продукт драйвера светодиодов эту защиту перед тестированием (учитывая фактическую среду применения драйвера светодиодов, большинство драйверов светодиодов в настоящее время не имеют этого набора) .

1.5 Различная нагрузка с разными результатами испытаний

С одной стороны, когда светодиодный драйвер тестируется со светодиодными лампами, результат нормальный; с другой стороны, при тестировании драйвера с электронной нагрузкой результат может быть ненормальным. Обычно это явление имеет следующие причины:

1) Мгновенное выходное напряжение или мощность драйвера превышает рабочий диапазон электронного нагрузочного прибора. (Особенно в режиме CV максимальная тестовая мощность не должна превышать 70 % от максимальной мощности нагрузки. В противном случае нагрузка может мгновенно получить защиту от превышения мощности при нагрузке, что приведет к отказу работы драйвера.)

2) Характеристики используемого электронного нагрузочного прибора не подходят для измерения устройства постоянного тока. А скачки напряжения на нагрузке приводят к тому, что привод не работает.

3) Поскольку внутри входа электронного измерителя нагрузки находится большой конденсатор. Тест эквивалентен подключению большого конденсатора параллельно выходу драйвера, что может привести к нестабильной работе дискретизации тока драйвера. Как мы все знаем, светодиодный драйвер разработан с учетом рабочих характеристик светодиодных ламп. Наиболее практичным методом проверки является использование светодиодной лампы в качестве нагрузки и последовательное подключение амперметра и вольтметра для проверки.

1.6 Проблема в цепи драйвера светодиода

Следующие условия часто вызывают повреждение драйвера светодиода:

Подключите переменный ток к выходной клемме постоянного тока драйвера, что приведет к отказу драйвера.

Подключите переменный ток к выходу или входу постоянного/постоянного тока драйвера, что приведет к сбою драйвера.

Подсоедините клемму выхода постоянного тока к диммеру, в результате чего драйвер выйдет из строя.

Подключите фазный провод к проводу заземления, в результате чего у драйвера нет выхода, а корпус заряжается.

1.7 Неправильное переключение фаз

Возьмем международный пример: номинальное рабочее напряжение между каждой фазной линией и нейтральной линией составляет 220 В, а напряжение между фазной линией и фазной линией составляет 380 В. Если драйвер подключен к двухфазным проводам, после включения питания входное напряжение драйвера светодиодов превышает номинальный диапазон, что приводит к сбою продукта.

Как показано на рисунке 3, V1 представляет собой напряжение первой фазы, V2 представляет напряжение второй фазы, а R1 и R2 соответственно представляют драйверы, обычно устанавливаемые на линии. Когда нейтральная линия (N) в цепи отключена, драйверы R1 и R2 на двух ветвях подключаются к напряжению 380 В после последовательного соединения. Из-за разницы во входном внутреннем сопротивлении, когда один из драйверов заряжается для запуска, внутреннее сопротивление становится меньше. Большая часть напряжения может быть приложена к другому драйверу, что приведет к повреждению из-за перенапряжения. Поэтому рекомендуется, чтобы выключатели или короткозамыкатели на одной распределительной ветви отключались вместе, а не просто отключали нейтральную линию. Более того, не устанавливайте предохранитель распределения питания на нейтральную линию, чтобы избежать вредного влияния нейтральной линии на цепь.

Рисунок 3. Схема разомкнутой цепи нейтральной линии оборудование запускается и останавливается. Это даже приводит к тому, что сетка становится нестабильной. Когда напряжение сети превышает 310 В, привод может выйти из строя (даже при наличии светодиодного устройства молниезащиты оно бесполезно. может достигать десятков мСм и даже сотен мСм). Поэтому особое внимание следует уделить при наличии крупных электрических машин в сети электроснабжения ответвления уличного освещения. Лучше всего следить за диапазоном колебаний электросети или подавать питание на сетевой трансформатор отдельно.

1.9 Частые отключения линии

К одной ветви подключено слишком много светильников, что приводит к перегрузке на определенной фазе и неравномерному распределению мощности между фазами, что приводит к частым отключениям линии.

1.10 Охлаждение привода

Хотя светодиод обладает высокой светоотдачей, лишь небольшая часть энергии, протекающей через светодиод, излучается в виде видимого света. А большая часть оставшейся энергии расходуется в светодиоде в виде тепла, поэтому светодиод выделяет более серьезное тепло. Когда драйвер установлен в невентилируемом помещении, корпус драйвера должен как можно больше соприкасаться с корпусом лампы. Если возможно, нанесите термоклей или термопрокладку на контактную поверхность между корпусом и корпусом лампы, чтобы улучшить отвод тепла светодиодного драйвера и обеспечить надежность драйвера.

Ⅱ Обслуживание драйвера светодиодов

2.1 Мультиметр для обнаружения драйвера светодиодов

Измерение выходного напряжения драйвера светодиодов без нагрузки с помощью мультиметра. Если выходное напряжение не определяется, означает ли это, что драйвер неисправен? Посмотрите на следующие шаги:

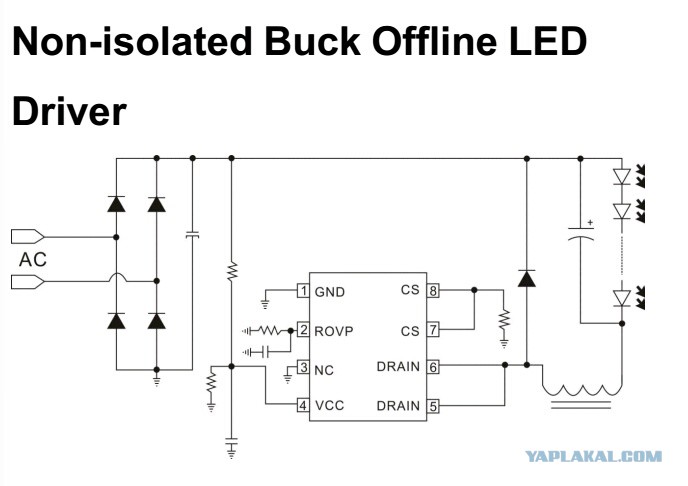

1) Напряжение неизолированного источника питания светодиода в состоянии без нагрузки составляет около 300 В, проверено с помощью мультиметра, и около 220 В с PFC.

2) Изолируя источник питания светодиода, напряжение в состоянии без нагрузки, проверенное с помощью мультиметра, примерно на 3-5 В больше, чем общее напряжение номинальной серии светодиодов. Однако, хотя выходное напряжение можно проверить без нагрузки, это не означает, что оно может быть нормальным под нагрузкой. В настоящее время необходимо подключить соответствующую плату светодиодного освещения, чтобы увидеть производительность светодиодного освещения. Если мерцания нет, выходное напряжение также равно общему напряжению светодиодов при последовательном соединении. Эту ситуацию можно считать нормальной, в противном случае она терпит неудачу. Если нет выходного напряжения на холостом ходу, блок питания должен быть нарушен.

2.2 Идентификация источника питания для светодиодов

Источник питания для светодиодов широко используется во многих приложениях. Поэтому особое значение имеет то, как отличить качество источника питания светодиодов. Несколько методов кратко представлены ниже.

• ИС драйвера светодиодов

Мощность привода ИС, качество ИС напрямую влияет на весь блок питания. Производитель освещения должен понять конструктивное решение ИС и рассчитать стоимость драйвера, чтобы покупать силовые продукты по разумной цене.

• Трансформаторы

Чип управления можно рассматривать как мозговой центр источника питания, а трансформаторы определяют мощность и термостойкость. Трансформатор отвечает за передачу «переменного тока в постоянный». Однако энергетическая перегрузка повредит устройство. Сердечником трансформатора является магнитопровод и пакет проводов.

• Конденсаторы электролитические и керамические

Требования к качеству и сроку службы входных электролитических конденсаторов очень важны. Однако люди склонны игнорировать требования к качеству выходного конденсатора. На самом деле срок службы выходного конденсатора также оказывает большое влияние на срок службы блока питания. Выходной конец имеет частоту переключения до 60 000 раз в секунду, что приводит к нагреву паразитного сопротивления конденсатора и образованию веществ, подобных накипи. Наконец электролит нагревается и взрывается. Керамические конденсаторы: материалы делятся на X7R, X5R и Y5V, а фактическое значение емкости Y5V может достигать только 1/10 фактического значения. Кроме того, номинальное значение емкости относится только к случаю, когда конденсатор работает при 0 В. Следовательно, этот крошечный чип с плохими параметрами также приведет к разнице в стоимости и значительно сократит срок службы блока питания.

• Схема и процесс сварки

Оценка плюсов и минусов конструкции: Помимо профессиональной точки зрения, ее можно отличить по некоторым интуитивным приемам, таким как аккуратное расположение компонентов и точки пайки. Что касается летающих выводов и ручного добавления компонентов, то это серьезный недостаток техники и эффективности. Как мы все знаем, качество механизированного производства процесса пайки волной припоя определенно лучше, чем ручная сварка. Потому что процесс обработки более аккуратный и равномерный. Метод идентификации: есть ли красный клей на задней панели.

Явление мигания лампы после периода использования в основном вызвано источником питания или слабым свариванием бусинок лампы. Однако обнаружить виртуальную сварку изделий через старение крайне сложно, поэтому для определения качества источника питания необходимо использовать АОИ.

• Пакетный контроль стеллажей старения и комнат высокотемпературного старения

Независимо от того, насколько хорошо продукты питания контролируются материалами и производственными процессами, они все равно должны быть проверены на старение. Потому что входной контроль электронных компонентов и трансформаторов сложно контролировать. Только из-за старения всей партии блоков питания и проверки высокотемпературной выборки в помещении с высокой температурой. Это широкомасштабная проверка, чтобы определить, представляют ли материалы угрозу безопасности.

Ⅲ Модуляция цепи драйвера светодиода

Цепь драйвера светодиода делится на тип с постоянным напряжением и тип с постоянным током в зависимости от источника питания светодиода. Схема драйвера светодиода с переключателем постоянного тока измеряет ток, протекающий через светодиодную лампу, и выдает выходной управляющий сигнал для управления включением и выключением импульсной трубки питания, целью которой является регулировка выходного тока в соответствии с заданным значением. Схема управления диммированием в основном включает в себя схему диммирования SCR, широтно-импульсную модуляцию (ШИМ), частотно-импульсную модуляцию (ЧИМ), управление скользящим режимом, PWM_PFM, PSM и т. д. Возьмем широтно-импульсную модуляцию (ШИМ), частотно-импульсную модуляцию (ЧИМ), и скользящий режим модуляции, чтобы подробно представить ниже.

3.1 Широтно-импульсная модуляция (ШИМ)

Широтно-импульсная модуляция, показанная на рисунке ниже, относится к стабильности выходного напряжения за счет изменения времени включения импульсной лампы мощности в каждом цикле на определенной частоте. Это регулировка рабочего цикла для получения стабильного выходного напряжения. Когда выходное напряжение изменяется из-за рабочей среды, шума и других факторов, усилитель ошибки измеряет изменение напряжения и отправляет сигнал в схему управления. Схема управления регулирует рабочий цикл сигнала импульсной лампы для поддержания стабильности выходного напряжения.

Рисунок 4. ШИМ-модуляция на основе структуры BUCK

Рисунок 4 (a). Режим напряжения

Рисунок 4 (б). Режим пикового тока

Рисунок 4 (c). Режим среднего тока

3. 1.1 Преимущества ШИМ

(1) Метод модуляции ШИМ имеет высокую эффективность при больших нагрузках и имеет хороший динамический отклик на изменения нагрузки.

(2) Выходное напряжение пульсаций небольшое, а линейность высокая.

(3) Частота стабильна, регулировка рабочего цикла не ограничена, управление простое, применимы как режим управления током, так и режим управления напряжением.

3.1.2 Недостатки ШИМ

(1) Эффективность метода модуляции ШИМ снижается при малой нагрузке.

(2) Переходная характеристика медленная во время управления постоянным напряжением, и требуется более сложная схема компенсации.

(3) Для управления постоянным током требуется схема точного определения тока.

3.2 Частотно-импульсная модуляция (ЧИМ)

Частотно-импульсная модуляция показана на рисунке ниже. При условии определенного времени включения лампы мощности переключения выходное напряжение можно контролировать, регулируя время выключения. Когда выходное напряжение изменяется, усилитель ошибки производит выборку сигнала обратной связи и отправляет выходной сигнал в сравнении с опорным сигналом в схему управления. Схема управления анализирует сигнал ошибки и генерирует сигнал прямоугольной формы с постоянной шириной импульса и переменной частотой для управления силовой лампой переключателя для поддержания стабильности выходного напряжения.

Рисунок 5. Частотно-импульсная модуляция на основе структуры BUCK

3.2.1 Преимущества ЧИМ

(1) Модуляция ЧИМ имеет очень высокую эффективность, лучшие частотные характеристики и более высокую скорость регулирования напряжения при небольшой нагрузке.

(2) Модуляция ЧИМ имеет относительно высокое отношение сигнал-шум при передаче и хорошую помехоустойчивость.

(3) Выходное напряжение имеет большой регулируемый диапазон и низкое энергопотребление.

3.2.2 Недостатки ЧИМ

(1) Эффективность модуляции ЧИМ снижается при больших нагрузках.

(2) Частотный спектр выходных пульсаций рассеянный и неравномерный.

(3) Диапазон регулировки нагрузки очень мал, что приводит к высоким затратам на фильтрацию.

3.3 Модуляция скользящего режима

Режим модуляции скользящего режима, полное название — управление переменной структурой скользящего режима, представляет собой прерывистое управление. Как показано на рисунке 6, скользящий режим заставляет структуру системы целенаправленно изменяться в соответствии с ее текущим состоянием, что вынуждает систему совершать малоамплитудные и высокочастотные движения вверх и вниз по заданной траектории в условиях отклика. То есть скользящий режим движения. Снизить чувствительность системы к возмущениям и скачкам нагрузки.

Рисунок 6. Управление скользящим режимом на основе структуры BUCK

3.3.1 Преимущества и недостатки скользящего режима Проблема в том, что рабочая частота не фиксирована.

4.1 Вопрос

Каков срок службы драйверов светодиодов?

4.

2 Ответ

В то время как световая функция светодиода может работать годами, драйверы могут выйти из строя гораздо раньше. Вот почему мы рекомендуем светодиодные лампы известных брендов для дома, особенно с номинальным сроком службы 25 000 часов. Как правило, белые светодиоды высокой мощности потребляют гораздо больше тока и требуют более сложных драйверов.

Часто задаваемые вопросы об анализе отказов драйверов светодиодов и обслуживании

1. Что такое ИС драйвера светодиодов?
Они сконфигурированы как драйверы светодиодов без индуктивности (накачка заряда) или с импульсным регулятором, которые поддерживают последовательное, параллельное или комбинированное управление белыми светодиодами. … Топологии включают повышающий регулятор, понижающий регулятор, понижающий/повышающий, драйверы светодиодов с топологией SEPIC и многое другое.

2. Для чего используется драйвер светодиодов? 9Драйверы светодиодов 0013 — это электрические устройства, которые предотвращают повреждение светодиодов, регулируя прямое напряжение (VF) светодиода, которое изменяется в зависимости от температуры, избегая теплового разгона при подаче на светодиод постоянного тока. Драйверы светодиодов также помогают удовлетворить новые требования к энергии (например, Energy Star).

3. Как выбрать драйвер светодиода?
Используйте драйвер светодиода, по крайней мере, с тем же значением, что и ваши светодиоды. Драйвер должен иметь более высокую выходную мощность, чем требуется вашим светодиодам для дополнительной безопасности. Если выходная мощность эквивалентна требованиям к мощности светодиода, он работает на полную мощность. Работа на полной мощности может привести к сокращению срока службы драйвера.

4. Почему драйверы светодиодов выходят из строя?
Отказ светодиода
Светодиоды обычно выходят из строя, потому что они были подключены к постоянному драйверу светодиодов параллельно. Если светодиоды вышли из строя, вы также можете заменить драйвер светодиодов. Обычно мы рекомендуем использовать модель с регулируемым выходом и немного снизить выходное напряжение, чтобы избежать перегрузки светодиодов.

5. Каков срок службы светодиодных драйверов?
А именно, срок службы схемы управления истекает до того, как светодиод перестанет излучать свет или его яркость упадет. Типичный номинальный срок службы этих элементов зачастую в разы меньше 25 000 часов, тогда как срок службы самого светодиода может достигать 50 000-100 000 часов.

6. Почему драйверы светодиодов нагреваются?
Если драйвер светодиода пытается получить постоянный ток (не сбалансированная цепь нагрузки), это также может привести к перегреву трансформатора.

7. В чем разница между трансформатором и драйвером светодиодов? Драйверы светодиодов
и электронные трансформаторы для модернизации светодиодного освещения не являются взаимозаменяемыми. Они различаются выходной мощностью и совместимостью с нагрузкой, т. е. с какими светодиодными лампами они будут работать. Принципиальное различие между ними заключается в том, что драйверы светодиодов выдают постоянный ток, а электронные галогенные трансформаторы выдают 12 В переменного тока.

Лучшие продажи диода

Альтернативные модели

Заказ и качество


Произв. Top
