Как проверить работоспособность транзистора
Приветствую всех любителей электроники, и сегодня в продолжение темы применение цифрового мультиметра мне хотелось бы рассказать, как проверить биполярный транзистор с помощью мультиметра. Биполярный транзистор представляет собой полупроводниковый прибор, который предназначен для усиления сигналов. Так же транзистор может работать в ключевом режиме. Транзистор состоит из двух p-n переходов, причем одна из областей проводимости является общей. Средняя общая область проводимости называется базой, крайние эмиттером и коллектором.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Проверка транзисторов с помощью мультиметра
- Как проверить транзистор мультиметром.
- Проверка исправности биполярного транзистора мультиметром
- Как проверить полевой транзистор мультиметром, проверка мосфет
- Проверяем транзистор мультиметром на исправность
- Как проверить работоспособность разных видов биполярных транзисторов мультиметром?
- Проверка транзистора мультиметром, как прозвонить и проверить
- Как проверить транзистор мультиметром
- ВРемонт.su — ремонт фото видео аппаратуры, бытовой техники, обзор и анализ рынка сферы услуг
- Особенности проверки транзистора мультиметром без выпаивания
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: 🌑 Как проверить транзистор с помощью лампочки и батарейки.
Проверка транзисторов с помощью мультиметра
Перед тем как собрать какую-то схему или начать ремонт электронного устройства необходимо убедиться в исправности элементов, которые будут установлены в схему. Даже если эти элементы новые, необходимо быть уверенным в их работоспособности. Обязательной проверке подлежат и такие распространенные элементы электронных схем как транзисторы. Для проверки всех параметров транзисторов существуют сложные приборы. Но в некоторых случаях достаточно провести простую проверку и определить годность транзистора.
Для такой проверки достаточно иметь мультиметр. В технике используются различные виды транзисторов — биполярные, полевые, составные, многоэмиттерные, фототранзисторы и тому подобные. В данном случае будут рассматриваться наиболее распространенные и простые — биполярные транзисторы.
Такой транзистор имеет 2 р-n перехода. Его можно представить как пластину с чередующимися слоями с разными типами проводимости. Если в крайних областях полупроводникового прибора преобладает дырочная проводимость p , а в средней — электронная проводимость n , то прибор называется транзистор р-n-p.
Если наоборот, то прибор называется транзистором типа n-p-n. Для разных видов биполярных транзисторов меняется полярность источников питания, которые подключаются к нему в схемах.
Наличие в транзисторе двух переходов позволяет представить в упрощенном виде его эквивалентную схему как последовательное соединение двух диодов. При этом для p-n-p прибора в эквивалентной схеме между собой соединены катоды диодов, а для n-p-n прибора — аноды диодов. В соответствии с этими эквивалентными схемами и производится проверка биполярного транзистора мультиметром на исправность.
Процесс измерений состоит из следующих этапов:. Перед тем, как проверить биполярный транзистор мультиметром, необходимо убедиться в исправности измерительного прибора.
Для этого вначале надо проверить индикатор заряда батареи мультиметра и, при необходимости, заменить батарею. При проверке транзисторов важна будет полярность подключения. На следующем этапе проверки переключатель операций мультиметра устанавливается в положение измерения сопротивлений.
Кроме паяльника, изучив более сложные схемы, можно собрать целую паяльную станцию. Как это сделать, читайте тут. Перед тем, как проверить pnp транзистор мультиметром, надо минусовой щуп подключить к базе устройства. Это позволит измерить прямые сопротивления переходов радиоэлемента типа p-n-p. Плюсовой щуп подключается по очереди к эмиттеру и коллектору.
Если сопротивления переходов равны Ом, то эти переходы исправны. При проверке обратных сопротивлений переходов к базе транзистора подключается плюсовой щуп, а минусовой по очереди подключается к эмиттеру и коллектору.
Если эти переходы исправны, то в обоих случаях фиксируется большое сопротивление. Проверка npn транзистора мультиметром происходит по такой же методике, но при этом полярность подключаемых щупов меняется на противоположную.
По результатам измерений определяется исправность транзистора:. Характеристики транзисторов обычно имеют большой разброс по величине. Иногда при сборке схемы требуется использовать транзисторы, у которых имеется близкий по величине коэффициент усиления по току. Мультиметр позволяет подобрать такие транзисторы.
Подключив в разъем выводы транзистора соответствующего типа можно увидеть на экране величину параметра h При планировании домашней проводки обязательно надо провести расчет сечения кабелей по току. Экономить затраты на электроэнергию поможет установка двухтарифного счетчика. Выводы :. Реальные же значения сопротивлений переходов транзистора могут очень сильно колебаться, особенно для транзисторов разных типов.
Татьяна, для провеки полевых транзисторов нужны специальные приборы, но можно их проверить и с помощью мультиметра. Сохранить моё имя, email и адрес сайта в этом браузере для последующих моих комментариев. Да, добавьте меня в свой список рассылки. Этот сайт использует Akismet для борьбы со спамом.
Узнайте как обрабатываются ваши данные комментариев. Содержание 1 Виды транзисторов и их применение 2 Порядок проверки устройства — следуем по инструкции 3 Оценка коэффициента усиления 4 Видео о том, как проверить транзистор мультиметром.
Каждый радиолюбитель или начинающий электрик должен располагать надежным инструментом для пайки. Совсем не обязательно такой покупать, потому что можно ознакомиться с детальной инструкцией — как сделать паяльник своими руками , и сэкономить лишние денежные затраты. Для организации требуемого энергоснабжения всех жилых помещений необходимо выбрать корректную схему разводки электропроводки в квартире.
Это обеспечит безотказную работу всех приборов от электросети. Поделиться: Facebook. Web Hosting says:. Добавить комментарий Отменить ответ Ваш e-mail не будет опубликован. Все поля обязательны для заполнения. Краткий курс: как проверить полевой транзистор мультиметром на исправность. Диагностика авто: как проверить катушку зажигания мультиметром на работоспособность.
Как проверить транзистор мультиметром.
Давайте займемся теорией, повремените убегать. Портал ВашТехник наряду с заумными сентенциями, рассчитанными быть понятыми профи, предоставит методику пяти пальцев. Не слышали? Просто, как пять пальцев. Сначала обсудим типы транзисторов, потом расскажем, что можно сделать при помощи мультиметра. Рассмотрим штатные гнезда hFE объясним, что это такое , методику замещения схемы через соединение нескольких диодов.
Как проверить транзистор, как проверить полевой транзистор, как проверить цифровой транзистор, проверка транзисторов, проверка неисправности.
Проверка исправности биполярного транзистора мультиметром
Транзистор можно представить в виде двух диодов включенных навстречу p-n-p — прямой и в обратном n-p-n — обратный направлении. Смотрите рисунки. Если транзистор цел, то падение напряжения в режиме проверки прозвонки в милливольтах, будет находиться в пределах — Ом и при этом разница этих значений должна быть невелика.
После этого меняем местами щупы, мультиметр не должен показывать никакого падения. Далее проверяем коллектор — эмиттер в обе стороны меняем местами щупы , здесь также не должно быть никаких значений. Посмотрите небольшое видео проверки транзистора мультиметром. В начале я упоминал, что в некоторых случаях, такая проверка может дать ложный вывод. Бывает в ходе ремонта телевизора, при проверке выпаянного транзистора мультиметром, все переходы показывают нормальные значения, но в схеме он не работает. Выявить это можно только заменой.
Как проверить полевой транзистор мультиметром, проверка мосфет
Здравствуйте уважаемые читатели сайта sesaga. Сегодня хочу рассказать, как проверить исправность транзистора обычным мультиметром. Хотя для этого существуют специальные пробники, и даже в самом мультиметре имеется гнездо для проверки транзисторов, но, на мой взгляд, все они не совсем практичны. Вот чтобы подобрать пару транзисторов с одинаковым коэффициентом усиления h31э пробники вещь даже очень нужная.
Опытные электрики и электронщики знают, что для полной проверки транзисторов существуют специальные пробники. С помощью них можно не только проверить исправность последнего, но и его коэффициент усиления — h31э.
Проверяем транзистор мультиметром на исправность
Такие полупроводниковые элементы, как транзисторы, являются неотъемлемой частью практически всех электронных схем — от радиоприемников до системных плат сверхсложных вычислительных центров. Проверка этого элемента на работоспособность — операция, которую обязан уметь выполнять любой человек, так или иначе занимающийся ремонтом электронных плат, будь он профессиональный ремонтник или любитель. Для осуществления этой операции можно применять специальный тестер транзисторов, но если его нет под рукой, или в его надежности есть сомнения, можно воспользоваться самым обыкновенным мультиметром. Даже те модели, которые не имеют специального гнезда для проверки биполярных или полевых транзисторов, могут быть использованы для точной проверки.
Дальнейшие действия по проверке будут зависеть от того, какого типа элемент требуется проверить.
Как проверить работоспособность разных видов биполярных транзисторов мультиметром?
Как проверить транзистор? Или как прозвонить транзистор Такой вопрос, к сожалению, рано или поздно возникает у всех. Транзистор может быть повреждён перегревом при пайке либо неправильной эксплуатацией. Если есть подозрение на неисправность, есть два лёгких способа проверить транзистор. Проверка транзистора мультиметром тестером прозвонка транзистора производится следующим образом.
Занимаясь ремонтом и конструированием электроники, частенько приходится проверять транзистор на исправность. Рассмотрим методику проверки.
Проверка транзистора мультиметром, как прозвонить и проверить
Как осуществляется проверка транзистора, каков принцип его работы, как прозвонить транзистор, какие бывают виды — далее в статье. Дополнительная информация! Транзистор это также дискретный электронный цифровой прибор, который выполняет свою функцию поодиночке.
Как проверить транзистор мультиметром
В радиоэлектронике и технике активно применяются полевые транзисторы. Их отличие от биполярных моделей заключается в том, что управление выходным сигналом осуществляется через электрическое поле. Очень часто применяются транзисторы с изолированным затвором. Для долгой и качественной работы устройства необходима проверка полевого транзистора мультиметром. К n-областям подсоединяются выводы.
Перед тем как собрать какую-то схему или начать ремонт электронного устройства необходимо убедиться в исправности элементов, которые будут установлены в схему.
ВРемонт.su — ремонт фото видео аппаратуры, бытовой техники, обзор и анализ рынка сферы услуг
Etot Dom Биржа ремонтных заказов. Стыдно признаваться, но как проверить транзистор TRZ , мы вчера еще не знали. Расспросив матерых строителей, редакторы ЭтотДом составили нехитрую пошаговую инструкцию проверки. И, оказывается, есть 2 способа определения годности прибора. Просмотреть результаты.
Особенности проверки транзистора мультиметром без выпаивания
Проверить работоспособность транзистора можно при помощи мультиметра Проверять работоспособность транзистора необходимо с определенной периодичностью, чтобы электроника не выходила из строя и продолжала работать, длительное время, оставаясь исправной. В целом, исправность транзистора можно определить и самостоятельно, в домашних условиях, используя мультиметр. Прозвонка транзистора производится цифровым мультиметром, который обеспечивает измерение напряжения, а также постоянного и переменного тока. Кроме того, прибор определяет исправность схемы, а именно рабочее состояние её элементов.
Как проверить транзистор
В мире современной техники никак не обойтись без транзисторов. Они входят в различные электронные устройства, их можно встретить в телефонах и радиоприёмниках, в компьютерах и автомобилях. Иногда возникает необходимость в проверке их работоспособности, и тогда полезно знать, как проверить транзистор и что для этого необходимо.
Материал, представленный в статье, освещает данный вопрос.
Транзисторы и их виды
Данное устройство является электронным прибором, который применяют в электросхемах с целью усиления исходного сигнала. Его изготавливают из полупроводниковых материалов. Существует 2 вида транзисторов: полевые и биполярные, которые управляются не напряжением, а током. Кроме этого они могут быть маломощными и мощными, низкочастотными и высокочастотными. Они отличаются по размерам и оформлению корпусов.
Часто при упоминании транзисторов подразумевают биполярные их разновидности, изготавливающиеся из германия или кремния. Биполярными их называют потому, что они работают с электронами (носителями зарядов) и дырками. Одну из областей транзистора, расположенную с краю, именуют эмиттером, промежуточную – базой, а другую, также находящуюся с краю – коллектором. Так 3 электрода создают 2 p-n перехода: коллекторный, расположенный между коллектором и базой, и эмиттерный, который находится между эмиттером и базой.
Транзистор может быть во «включенном» состоянии и «выключенном», и переход между ними осуществляется при помощи электрических сигналов.
Основное предназначение транзисторов – генерирование, усиление и преобразование электрических колебаний. Но, как и всякое техническое устройство, транзистор может выходить из строя. Необходимо знать, как проверить транзистор, чтобы результат был достоверным. Для этой цели используют мультиметры.
Проверка транзистора тестером
Мультиметр (он же тестер) – это специальный комбинированный прибор, с помощью которого проводят электроизмерительные работы. Он объединяет несколько функций: как минимум соединяет в себе амперметр, вольтметр, Омметр. Есть аналоговые и цифровые приборы, лёгкие, переносные и стационарные, которые сочетают в себе много возможностей.
Мультиметр – устройство, которое подскажет, как проверить транзистор и сделать это наглядно. Тестер позволяет проводить прозвонку при измерении низкого сопротивления в цепи, при этом раздается сигнализация, звуковая или световая.
Перед рассмотрением процесса, как проверить транзистор тестером, важно знать, что эти приборы делятся на 2 типа в соответствии с расположением слоев с различной проводимостью. Так существуют полупроводники с электронной проводимостью (p-n-p), и полупроводники с дырочной проводимостью (p-).
Для проверки прямого сопротивления перехода, к базе подключить «минус» мультиметра, а к эмиттеру и коллектору по очереди подключать «плюс». При замере обратного сопротивления поменять положение «минуса» и «плюса». Для измерения сопротивления перехода p-n-p повторить те же действия, только предварительно поменяв полярность. Во время проверки переходов с базы на эмиттер и коллектор они должны прозваниваться только в 1 сторону.
Так как проверить транзистор мультиметром можно, но это не дает стопроцентной гарантии в исправности прибора, для большей уверенности следует провести его проверку в активном режиме. В таком случае результат будет более достоверным.
И всё-таки: как проверить транзистор и быть уверенным в результатах? У биполярного устройства для удобства можно посчитать за аналоги диода каждый из его переходов, предварительно проверив их исправность.
Есть мощные транзисторы, которые включают между эмиттером и коллектором демпферный встроенный диод, и между базой и эмиттером – защитный резистор. При любой полярности мультиметра на таком транзисторе будет сопротивление от тридцати до пятидесяти Ом и прозваниваться между эмиттером и коллектором он будет как диод. Это свидетельствует об исправности детали.
Транзистор
в качестве переключателя | Как проверить транзистор с помощью цифрового мультиметра
Хотите создать сайт? Найдите бесплатные темы и плагины WordPress.
Механические переключатели использовались для переключения нагрузок и цепей переменного и постоянного тока с тех пор, как переключатели впервые использовались для управления электрическими цепями и нагрузками.
Преимущество механических переключателей состоит в том, что они могут переключать переменный или постоянный ток, имеют только два режима работы (открыто или закрыто) и просты в понимании и устранении неполадок.
Недостатки механических переключателей заключаются в том, что они имеют гораздо более короткий срок службы, чем полупроводниковые выключатели, и вызывают искрение на контактах, что может быть опасным в некоторых случаях.
Твердотельные переключатели, такие как кремниевые выпрямители (SCR) и симисторы , могут заменить механические переключатели. Твердотельные переключатели имеют гораздо более длительный срок службы, могут контролировать величину напряжения/тока между полным открытием и закрытием и не вызывают дугового разряда, поскольку контакты отсутствуют.
Твердотельные переключатели имеют недостатков , заключающихся в том, что они могут переключать только переменный или постоянный ток, их труднее понять, и они требуют больше знаний о схеме и компонентах, когда технический специалист устраняет их неисправности.
Важно понимать полупроводниковые переключатели, поскольку они чаще используются для замены механических переключателей в цепях и коммутационных устройствах.
Твердотельные переключатели
Твердотельные переключатели — это электронные устройства, не имеющие подвижных частей (контактов). Твердотельные переключатели могут использоваться в большинстве приложений управления двигателем.
Преимущества твердотельных переключателей включают быстрое переключение, отсутствие движущихся частей, длительный срок службы и возможность взаимодействия с электронными схемами (ПЛК и ПК). Однако твердотельные переключатели должны быть правильно выбраны и применены, чтобы предотвратить потенциальные проблемы.
Твердотельные переключатели включают транзисторы, кремниевые выпрямители (SCR), симисторы, диаки и однопереходные транзисторы (UJT). См. рис. 1.
Симисторы, диаки и однопереходные транзисторы (UJT) вместе с тринисторами часто встречаются в одной и той же схеме. Триаки и тиристоры являются устройствами управления.
Диаки и UJT образуют цепи запуска для симисторов и тринисторов.
Триаки, диаки, UJT и SCR работают только как переключатели и могут использоваться в различных коммутационных приложениях.
Tech Fact
Срок службы твердотельных переключателей составляет миллиарды циклов, в то время как срок службы механических переключателей составляет около 200 000 циклов, что делает полупроводниковые переключатели стандартом для большинства коммутационных приложений с большими объемами.
Транзисторы в качестве переключателя
Транзистор представляет собой устройство с тремя выводами, которое регулирует ток через устройство в зависимости от величины напряжения, подаваемого на базу. Транзисторы могут быть транзисторами NPN или PNP. Транзисторы можно быстро включать и выключать.
Транзисторы имеют очень высокое сопротивление в открытом состоянии и очень низкое сопротивление в закрытом состоянии. Транзисторы используются только для коммутации постоянного тока низкого уровня.
Когда транзисторы используются в качестве переключателей, диод может быть установлен на транзисторе, чтобы предотвратить повреждение от скачков высокого напряжения (переходных процессов).
Рис. 1. Твердотельные переключатели включают транзисторы, кремниевые выпрямители (SCR), симисторы, диаки и однопереходные транзисторы (UJT).
Транзисторы в качестве переключателей постоянного тока
Транзисторы в основном были разработаны для замены механических переключателей. Транзисторы не имеют движущихся частей и могут быстро включаться и выключаться.
Механические переключатели имеют два состояния : открыто и закрыто или ВКЛ и ВЫКЛ. Механические переключатели имеют очень высокое сопротивление в открытом состоянии и очень низкое сопротивление в закрытом состоянии.
Транзистор можно заставить работать как переключатель. Например, транзистор можно использовать для включения или выключения контрольной лампы.
См. рис. 2.
Рис. 2. Транзистор можно заставить работать как переключатель.
В этой схеме сопротивление между коллектором (C) и эмиттером (E) определяется током, протекающим между базой (B) и эмиттером (E). Когда между B и E ток не течет, сопротивление между коллектором и эмиттером высокое, как у открытый переключатель . Контрольная лампа не светится, потому что ток отсутствует.
Если между B и E протекает небольшой ток, сопротивление между коллектором и эмиттером уменьшается до очень низкого значения, как у замкнутого переключателя. Пилотный свет включен.
Включенный транзистор нормально работает в области насыщения. Область насыщения представляет собой максимальный ток, который может протекать в цепи транзистора.
При насыщении сопротивление коллектора считается равным нулю, а ток ограничивается только сопротивлением нагрузки.
Когда цепь достигает насыщения, сопротивление контрольной лампы является единственным токоограничивающим устройством в цепи.
Когда транзистор выключен, он работает в области отсечки. Зона отсечки — это точка, в которой транзистор закрыт и ток не течет.
При отсечке все напряжение находится на открытом ключе (транзисторе), а напряжение коллектор-эмиттер равно напряжению питания VCC.
Применение транзисторов
Транзисторы используются для коммутации из-за их надежности и быстродействия. В определенных ситуациях транзисторы также интегрируются с другими твердотельными компонентами для формирования более сложных устройств.
Однако в каждом случае основной принцип работы транзистора остается неизменным.
Семисегментный дисплей
Путем включения или выключения различных комбинаций транзисторов на семисегментном дисплее могут быть созданы разные числа. См. рис. 3 .
Например, если все транзисторы (от A до G) включены, на дисплее должна появиться цифра «8». Если все транзисторы, кроме E и D, включены, должна появиться цифра «9».
Обычно в дополнение к семисегментным транзисторным устройствам имеется схема, помогающая декодировать правильные сигналы для дисплея.
При наличии всех схем это называется семисегментным декодером/драйверным дисплеем или считывающим устройством.
Рисунок 3. При включении и выключении различных комбинаций транзисторов на семисегментном индикаторе появляются разные числа.

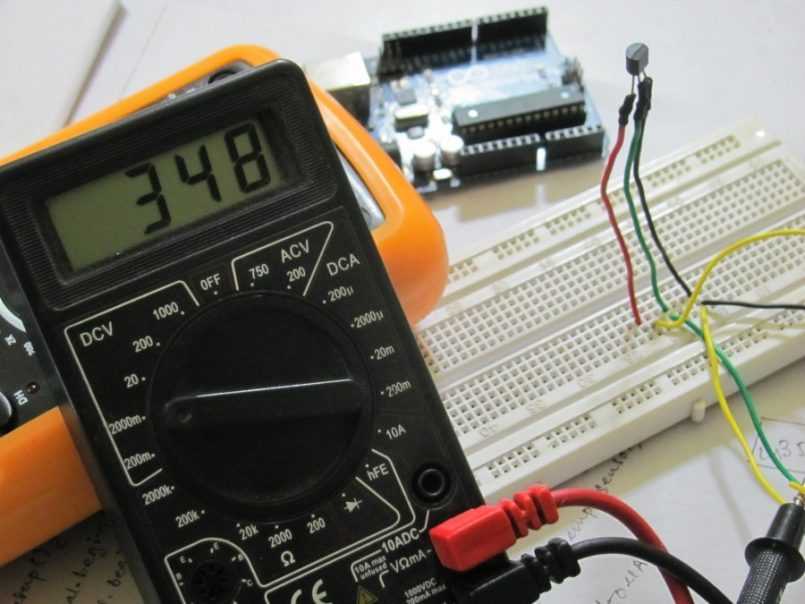

Проверка транзисторов с помощью цифрового мультиметра
Транзистор выходит из строя из-за чрезмерного тока или температуры. Транзистор обычно выходит из строя из-за открытого или короткого замыкания. Два перехода транзистора можно проверить с помощью цифрового мультиметра (DMM), настроенного на измерение сопротивления. См. рис. 4 .
Для проверки транзистора NPN на обрыв или короткое замыкание применяется следующая процедура:
- Подключите цифровой мультиметр к эмиттеру и базе транзистора. Измерьте сопротивление.
- Поменяйте местами выводы цифрового мультиметра и измерьте сопротивление. Переход эмиттер/база исправен, когда сопротивление высокое в одном направлении и низкое в противоположном.
Примечание : Отношение высокого сопротивления к низкому должно быть больше 100:1. Типичные значения сопротивления составляют 1 кОм с положительным выводом цифрового мультиметра на базе и 100 кОм с положительным выводом цифрового мультиметра на эмиттере. Соединение закорочено, когда оба показания низкие. Соединение открыто, когда оба показания высокие.
- Подсоедините цифровой мультиметр к коллектору и базе транзистора. Измерьте сопротивление.
- Поменяйте местами выводы цифрового мультиметра и измерьте сопротивление. Переход коллектор/база исправен, когда сопротивление высокое в одном направлении и низкое в противоположном.
Примечание: Отношение высокого сопротивления к низкому должно быть больше 100:1.
Типичные значения сопротивления составляют 1 кОм с положительным выводом цифрового мультиметра на базе и 100 кОм с положительным выводом цифрового мультиметра на коллекторе.
- Подключите цифровой мультиметр к коллектору и эмиттеру транзистора. Измерьте сопротивление.
- Поменяйте местами выводы цифрового мультиметра и измерьте сопротивление. Переход коллектор/эмиттер исправен, когда показания сопротивления высоки в обоих направлениях.
Тот же тест, что и для NPN-транзистора, можно использовать для тестирования PNP-транзистора. Разница заключается в том, что для получения тех же результатов измерительные провода цифрового мультиметра необходимо поменять местами.
Рис. 4. Обычно транзистор выходит из строя из-за открытого или короткого замыкания.
Вы нашли apk для Android? Вы можете найти новые бесплатные игры и приложения для Android.
Как пользоваться мультиметром
На этой странице мы покажем вам, как выбрать мультиметр и как использовать его для поиска неисправностей и тестирования.
Содержание
- 1 Краткое описание
- 2 Выбор мультиметра
- 3 Перед началом работы
- 4 Измерение напряжения
- 4.1 Проверка аккумулятора
- 4.2 Испытательное оборудование
- 5 Измерение целостности цепи и сопротивления
- 6 Проверка диодов и транзисторов
- 7 Измерение тока
Резюме
После хорошего набора отверток мультиметр — одна из самых полезных вещей, которую вы можете добавить в свой набор инструментов. На этой странице описывается, как использовать его для ряда основных тестов.
Выбор мультиметра
Цифровые мультиметры.
Мультиметры бывают двух видов: аналоговые (с циферблатом) и, чаще всего, цифровые. Есть только несколько случаев, когда аналоговый мультиметр был бы лучше, а цифровой вариант в любом случае намного надежнее и, вероятно, дешевле.
Помимо мультиметра, предназначенного в основном для автомобильной электрики, даже самый дешевый (менее 5 фунтов стерлингов на eBay) будет иметь большинство, если не все функции, которые вам обычно нужны.
Минимальные функции, на которые следует обращать внимание, это напряжение постоянного тока (от 2 В до 200 В), напряжение переменного тока (500 В) и сопротивление (от 200 Ом до 2000 кОм).
Менее полезными, но очень распространенными являются диапазоны постоянного тока (от 2 мА до 200 мА).
Некоторые мультиметры имеют автоматический выбор диапазона, что означает, что они имеют только один диапазон напряжения постоянного тока и автоматически настраиваются в соответствии с приложенным напряжением, а также для тока и сопротивления.
Функция непрерывности очень полезна. Это издает звуковой сигнал, когда датчики находят путь с низким сопротивлением между ними.
Также очень полезна функция проверки диодов. Функция тестирования транзисторов распространена (обозначается h FE ), но на практике менее полезна.
Большинство мультиметров поставляются с парой измерительных проводов с заостренными концами. Они хороши, например, для прикосновения к двум точкам на печатной плате или оборудовании, но дополнительная пара с зажимами типа «крокодил» также очень полезна.
Вы можете использовать их, чтобы закрепить выводы компонента или любые другие открытые провода или разъемы, оставив руки свободными.
Перед началом работы
Многие мультиметры имеют положение «Выкл.» на переключателе диапазонов, но другие имеют отдельный переключатель включения/выключения. Обязательно выключайте его после использования — если вы оставите его включенным в ящике для инструментов, вы вполне можете обнаружить, что батарея разряжена в следующий раз, когда она вам понадобится.
Часто переключатель диапазонов имеет отдельные настройки для диапазонов переменного и постоянного тока, но если имеется отдельный переключатель переменного/постоянного тока, убедитесь, что он всегда находится в положении постоянного тока, за исключением случаев, когда вы измеряете переменный ток, иначе вы получите вводящие в заблуждение показания.
Проверьте, как ваш мультиметр отображает состояние вне диапазона. Это когда измеряемое значение слишком велико для количества цифр слева от десятичной точки на дисплее.
Поместите его на любой из диапазонов сопротивления (Ом или Ом), не прикасаясь ни к чему тестовыми щупами. Может отображаться «OL» (перегрузка) или «1 «. (см. фото выше) или что-то еще, кроме правильного номера.
В диапазонах постоянного напряжения и тока приложите красный щуп к плюсу, а черный к минусу. Но если вы соедините их наоборот, вы просто получите отрицательное значение.
Измерение напряжения
Проверка аккумулятора
Измерение напряжения.
Для батарей типа C, AA или AAA или таблеточного элемента (но не литиевого) установите переключатель диапазонов на 2 В, а для литиевых или PP3 батарей или, если вы не уверены, установите его на 20 В. Подсоедините тестовые щупы, красный к плюсовой клемме.
Аккумуляторная батарея должна показывать около 1,2 В или немного выше, когда она только что заряжена, и падать до 1 В, когда ее необходимо перезарядить. Другие (в том числе большинство кнопочных ячеек) будут показывать около 1,5 В или немного выше, когда они новые, и неуклонно падают по мере использования.
В зависимости от требований приложения они могут работать при напряжении до 1,2 или 1,0 В.
Для других батарей, таких как литиевые батареи всех типов и батареи 9 В PP3, вам потребуется диапазон 20 В. Примените тестовые щупы таким же образом. Литиевые батареи должны показывать от 3 до 3,7 В в зависимости от типа, за исключением аккумуляторов для ноутбуков и электроинструментов, которые содержат несколько последовательно соединенных элементов и должны показывать примерно 3,6 В, умноженное на количество элементов. Батарея 9 В PP3 упадет до 6 или 7 В в конце срока службы.
Контрольно-измерительное оборудование
Для сетевого адаптера или зарядного устройства проверьте этикетку на устройстве, чтобы узнать, каким должен быть его выход, а также какой выход переменного или постоянного тока. Выберите следующий диапазон (переменный или постоянный ток), который выше номинальной мощности. Дешевые нерегулируемые адаптеры могут регистрировать значительно большую мощность, чем их номинальная мощность без нагрузки.
Вы можете проверить напряжение внутри оборудования, чтобы увидеть, проходит ли питание. Вы никогда не должны работать с оборудованием, работающим от сети, со снятыми крышками, если вы полностью не понимаете опасности и не можете делать это без риска для себя или окружающих.
Для оборудования, содержащего железный сетевой трансформатор, если вы можете сделать это безопасно, вы должны быть в состоянии измерить (с осторожностью!) сеть, поступающую на первичную обмотку трансформатора при напряжении 240 В переменного тока и приведенную к гораздо более низкому напряжению переменного тока на вторичное, затем выпрямленное и сглаженное до аналогичного постоянного напряжения и, наконец, возможно, отрегулированное до стабильного напряжения, такого как 12 В или 5 В. Подробнее см. на странице Блоки питания.
Импульсные источники питания (содержащие небольшой ферритовый трансформатор) сложнее тестировать.
Измерение непрерывности и сопротивления
Измерение сопротивления пальцев.
(Возможно, вам придется смочить кончики пальцев.)
Диапазоны сопротивления (Ом или Ом) измеряют сопротивление. Это мера того, насколько легко может проходить электрический ток. Когда щупы ничего не касаются, вы должны получить состояние вне диапазона.
В качестве эксперимента установите мультиметр на самый высокий диапазон Ω и возьмите два наконечника щупа пальцами каждой руки. Если у вас нет показаний, держите наконечники датчиков крепче или смочите пальцы. Вы обнаружите, что показания уменьшаются по мере того, как вы крепче сжимаете щупы, а сопротивление через ваше тело уменьшается. (Да, электричество проходит через ваше тело, но это не более опасно, чем обращение с батарейкой типа АА.)
Соедините кончики зондов. Вы должны получить нулевое показание в любом из диапазонов сопротивления, так как теперь практически нет сопротивления току, протекающему между датчиками.
Самый низкий диапазон сопротивления также может быть тестером непрерывности, издавая звуковой сигнал при касании щупов.
На самом деле, проверка непрерывности, вероятно, является наиболее полезной функцией диапазонов сопротивлений, позволяющей проверить, может ли ток легко протекать между двумя точками A и B, например, между двумя концами провода или двумя сторонами переключателя.
Проверка предохранителя.
Для проверки предохранителя можно использовать функцию проверки непрерывности или диапазон наименьшего сопротивления. Прикоснитесь к щупам на двух концах и посмотрите, услышите ли вы звуковой сигнал или нулевое (или очень низкое) значение, указывающее на то, что все в порядке. Перегоревший предохранитель даст показания вне допустимого диапазона.
Вы можете проверить лампочку накаливания (галогенную или сменную елочную лампочку, но не энергосберегающую лампочку) с самым низким или почти самым низким диапазоном сопротивления. Вы должны получить показания только в десятки или сотни Ом. Однако это сопротивление нити накала в холодном состоянии. При рабочей температуре сопротивление может увеличиться в десять и более раз.
Нагревательные элементы электрических чайников и других приборов для приготовления пищи и обогрева могут быть испытаны таким же образом. Вы можете ожидать сопротивления в десятки Ом, хотя, как и в случае с лампой накаливания, фактическое измеренное значение с холодным элементом может быть значительно меньше.
Вы можете тестировать резисторы с диапазонами сопротивлений, но припаянными к печатной плате, путь через сам резистор может быть не единственным электрическим путем между его концами, что приводит к вводящим в заблуждение результатам. Кроме того, существует некоторая вероятность того, что напряжение, подаваемое мультиметром для измерения сопротивления, может повредить чувствительные электронные компоненты. Если вы можете одолжить другой мультиметр, подключите свои щупы, настроенные на диапазон сопротивления, к щупам другого, настроенные на низкий диапазон вольт. Если показания второго мультиметра не превышают 0,5 В при первом в любом из диапазонов сопротивлений, то он не может повредить.
Проверка диода и транзистора
Проверка диода.
Блоки питания обычно содержат диоды, часто в группе из 4 штук. Вы можете проверить их с помощью мультиметра на полигоне для проверки диодов. С щупами, подключенными к концам диода в одну сторону, вы должны получить показания вне диапазона, а в другую сторону — около 0,7 В, а для некоторых типов — всего 0,3 В. Нулевое показание в любом направлении или вне диапазона в обоих направлениях указывает на неисправный диод.
Проверка транзистора с использованием функции диода.
Вы также можете использовать функцию проверки диодов для проверки переходного транзистора (но не полевого транзистора). У них 3 вывода, эмиттер, база и коллектор. Хороший транзистор будет тестироваться как диод между базой и любым из двух других выводов. Методом проб и ошибок вы можете легко определить, какой лид есть какой. Вы должны получить показание около 0,7 В между базой и коллектором и немного меньше между базой и эмиттером.
Это будет с красным проводом на основании для типов NPN и черным проводом для PNP. Вы должны получить показания вне диапазона между эмиттером и коллектором, при условии, что база ничего не касается. Нулевое значение указывает на то, что транзистор определенно мертв.
Проверка транзистора с помощью функции h FE .
Многие мультиметры также имеют функцию проверки транзисторов (только для переходных транзисторов), обозначенную h FE . H FE транзистора — это один из способов определения коэффициента усиления, на который он способен, но, поскольку он может быть от 20 или менее до 500 или более, сам по себе он не является мерой исправности транзистора. . Если он показывает ноль или выходит за пределы диапазона, вполне возможно, что вы неправильно подключили транзистор или выводы не имеют надлежащего контакта.
Мультиметры обычно имеют 4 контакта для эмиттера, базы и коллектора (обозначены E, B, C) с одним дублированным, просто для удобства, поскольку некоторые транзисторы имеют выводы в порядке E, B, C, а другие E, C, B Будут либо отдельные диапазоны для NPN и PNP, либо два набора по 4 контакта.
Из-за непостоянства толщины выводов и недостаточной гибкости коротких выводов на транзисторе, отпаянном от печатной платы, не всегда легко обеспечить хороший контакт со всеми тремя выводами.
Измерение тока
Для измерения тока сам измерительный прибор должен быть частью цепи.
Вам нечасто придется измерять ток (диапазоны ампер), но когда вы это делаете, очень важно понимать, что вы должны разорвать цепь и поместить испытательные щупы через разрыв, чтобы ток проходил через мультиметр. Если вы подключите его напрямую к источнику питания, например, к клеммам батареи, он будет оказывать очень небольшое сопротивление, и будет протекать чрезмерный ток. Если повезет, то это просто перегорит предохранитель внутри мультиметра, который придется заменить, а если нет, то есть вероятность повредить мультиметр или тестируемое оборудование.
Вы можете, например, проверить, какой ток потребляет радиоприемник с батарейным питанием, и, таким образом, оценить, как долго вы можете рассчитывать на срок службы батарей.
