IRF740 — Мощный MOSFET (полевой МОП) транзистор — DataSheet
Перейти к содержимому

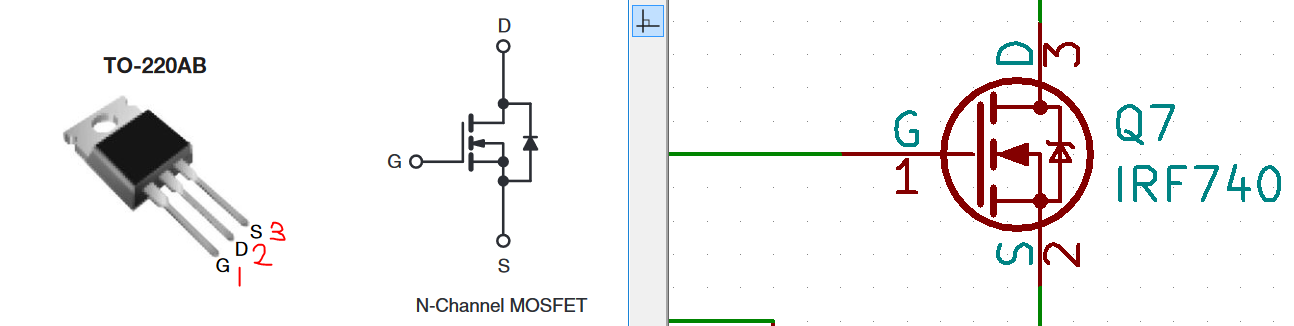

Расположение выводов IRF740
Описание
Третье поколение МОП-транзисторов от компании Vishay дают проектировщику схемы лучшее сочетание быстрого переключения и запаса прочности, низкое сопротивление в открытом состоянии, небольшую стоимость и высокую эффективность. Исполнение в корпусе TO-220AB является оптимальным для применения в схемах промышленных устройств с уровнем рассеиваемой мощности до 50 Вт. Низкое тепловое сопротивление и небольшая стоимость сделали его, часто используемым, в схемах различных устройств.
| Параметр | Обозначение | Значение | Ед. изм. | ||
| Напряжение сток-исток | VDS | 400 | В | ||
| Напряжение затвор-исток | VGS | ± 20 | |||
| Ток стока (постоянный) | VGS = 10 В | TC = 25 °C | ID | 10 | А |
| TC = 100 °C | 6.3 | ||||
| Ток стока (импульсный) a | IDM | 40 | |||
| Линейный коэффициент снижения мощности | 1.0 | Вт/°C | |||
| Энергия одиночного лавинного импульса b | EAS | 520 | мДж | ||
| Повторяющийся лавинный ток a | IAR | 10 | А | ||
| Энергия повторяющегося лавинного импульса a | EAR | 13 | мДж | ||
| Максимальная рассеиваемая мощность | TC = 25 °C | PD | 125 | Вт | |
| Импульс на восстанавливающемся диоде dV/dtc | dV/dt | В/нс | |||
| Температура перехода и температура хранения | TJ, Tstg | -55…+150 | °C | ||
| Максимальная температура припоя | в течение 10 с | 300d | |||
| Момент затяжки | болт М3 | 1. 1 | Н·м | ||
- Повторяющиеся значения; ширина импульса ограничена максимальной температурой перехода (см. Рис. 11).
- VDD = 50 В, начальные условия TJ = 25 °C, L = 9.1 мГн, Rg = 25 Ом, IAS = 10 A (см. Рис. 12).
- ISD ≤ 10 A, dI/dt ≤ 120 A/мкс, VDD ≤ VDS, TJ ≤ 150 °C.
- На расстоянии 1.6 мм от корпуса.
| Параметр | Обозначение | Тип. | Макс. | Ед. изм. |
| Максимум кристалл-окружающая среда | RthJA | — | 62 | °C/Вт |
| Корпус-радиатор с плоской смазанной поверхностью | RthCS | 0. 5 | — | |
| Максимум кристалл-корпус (сток) | RthJC | — | 1.0 |
| Параметр | Обозначение | Условия | Мин. | Тип. | Макс. | Ед. изм. | |
| Статические | |||||||
| Напряжение пробоя сток-исток | VDS | VGS = 0 В, ID = 250 мкA | 400 | — | — | В | |
| Температурный коэффициент VDS | ΔVDS/TJ | Относительно 25 °C, ID = 1 мA | — | 0.49 | — | В/°C | |
| Пороговое напряжение затвор-исток | VGS(th) | VDS = VGS, ID = 250 мкA | 2. 0 | — | 4.0 | В | |
| Ток утечки затвор-исток | IGSS | VGS = ± 20 В | — | — | ± 100 | нА | |
| Начальный ток стока | IDSS | VDS = 400 В, VGS = 0 В | — | — | 25 | мкА | |
| VDS = 320 В, VGS = 0 В, TJ = 125 °C | — | — | 250 | мкА | |||
| Сопротивление сток-исток в открытом состоянии | RDS(on) | VGS = 10 В | ID = 6.0 Ab | — | — | 0.55 | Ом |
| Крутизна характеристики | gfs | VDS = 50 В, ID = 6.0 Ab | 5.8 | — | — | мА/В | |
| Динамические | |||||||
| Входная емкость | Ciss | VGS = 0 В, VDS = 25 В, f = 1.  0 МГц, см. Рис. 5 | — | 1400 | — | пФ | |
| Выходная емкость | Coss | — | 330 | — | |||
| Емкость обратной связи | Crss | — | 120 | — | |||
| Суммарный заряд затвора | Qg | VGS = 10 В | ID = 10 A, VDS = 320 В, см. Рис 6 и 13b | — | — | 63 | нКл |
| Заряд затвор-исток | Qgs | — | — | 9.0 | |||
| Заряд затвор-сток | Qgd | — | — | 32 | |||
| Время задержки включения | td(on) | VDD = 200 В, ID = 10 A Rg = 9.1 Ом, RD = 20 Ом, см. Рис. 10b | — | 14 | — | нс | |
| Время нарастания | tr | — | 27 | — | |||
| Время задержки выключения | td(off) | — | 50 | — | |||
| Время спада | tf | — | 24 | — | |||
| Внутренняя индуктивность стока | LD | Между точками на расстоянии 6 мм от корпуса и центром вывода | — | 4. 5 | — | нГн | |
| Внутренняя индуктивность истока | LS | — | 7.5 | — | |||
| Характеристики встроенного паразитного диода | |||||||
| Постоянный ток через паразитный диод | IS | Обозначение, показывающее встроенный обратный p-n переход диода | — | — | 10 | А | |
| Импульсный ток через диод в прямом направлении | ISM | — | — | 40 | А | ||
| Напряжение на внутреннем диоде | VSD | TJ = 25 °C, IS = 10 A, VGS = 0 Вb | — | — | 2.0 | В | |
| Время обратного восстановления диода | trr | TJ = 25 °C, IF = 10 A, dI/dt = 100 A/мксb | — | 370 | 790 | нс | |
| Обратное восстановление заряда | Qrr | — | 3. 8 | 8.2 | нКл | ||
| Время открытия в прямом направлении | ton | Внутренние время включения (открытия) незначительно (определяется значением параметров LS и LD) | |||||
- Повторяющиеся значения; ширина импульса ограничена максимальной температурой перехода (см. Рис. 11).
- Ширина импульса ≤ 300 мкс; коэффициент заполнения ≤ 2 %.
Графики типовых характеристик
Рис.1 Типовые выходные характеристики, TC = 25 °C | Рис. 2 Типовые выходные характеристики, TC = 150 °C |
Рис. 3 Типовые передаточные характеристики | Рис. 4 Нормированное сопротивление в открытом состоянии от температуры |
Рис. 5 Емкость от напряжения сток-исток | Рис. 6 Заряд на затворе от напряжения сток-исток |
Рис. | Рис. 8 Максимальная безопасная рабочая область |
Рис. 9 Максимальный ток стока от температуры корпуса | |
7 Прямое напряжение на диоде
Рис. 10а Схема для проверки времени переключения
Рис. 10b Осциллограммы определения времени переключения
Рис. 11 Максимальное эффективное переходное тепловое сопротивление, кристалл-корпус
Рис. 12a Проверка цепи с индуктивностью
Рис. 12b Осциллограммы цепи проверки индуктивности
Рис. 12c Максимальная энергия лавинного импульса от тока стока
Рис 13a График заряда на затворе
Рис. 13b Схема проверки заряда на затворе
Рис. 14 Схема проверки диода
Графики к Рис. 14
Купить IRF740
