Как проверить напряжение в розетке мультиметром
Для простого ремонта электропроводки достаточно обычного индикаторной отвертки (тестера), но во многих случаях этого недостаточно. Этот прибор показывает наличие или отсутствие напряжения, но при необходимости узнать его величину нужно использовать мультиметр.
Это многофункциональный измерительный прибор, измеряющий величину постоянного и переменного напряжения, а так же целостность цепи и сопротивление отдельных элементов. Более сложные и дорогие устройства могут измерять ёмкость конденсаторов, индуктивность катушек, частоту переменного напряжения, считать импульсы и мерять температуру. Питание прибора осуществляется от батареек типа АА или аккумуляторов, данные отображаются на цифровом табло.
Справка! Советские измерительные приборы серии «Ц» использовали батарейку только для измерения сопротивления и имели шкалу со стрелкой.
Если все эти функции нужны только специалистам, то знать, как проверить напряжение в розетке мультиметром должен каждый электрик и домашний мастер.
Пошаговая инструкция измерения напряжения
Если один из домашних электроприборов не работает, прежде всего, следует проверить работу других аппаратов. При неработающих лампах и других аппаратах следует проверить вводной автоматический выключатель, устройства защиты и наличие напряжения в сети.
Если другие домашние приборы работают нормально, то причина может быть в отсутствии или недостаточном питании в розетке. Некоторые электроприборы не работают также при слишком высоком напряжении. В этом случае необходимо выполнить измерение напряжения мультиметром.
Это устройство позволяет выполнить все необходимые измерения в розетке и поможет в ремонте электрической и электронной аппаратуры.
Пользоваться этим прибором может любой, даже начинающий электромонтёр. Желательно перед началом работ изучить прилагаемую инструкцию или прочитать эту статью, в которой рассказывается, как измерить напряжение мультиметром.
Большинство современных приборов имеют похожие переключатели на передней панели, гнёзда для щупов и цифровое табло, поэтому инструкция, приведённая в этой статье, подходит для всех измерительных устройств.
1. Правильно вставленные щупы
Проверка напряжения мультиметром начинается с подготовки аппарата к работе. Для этого необходимо вставить имеющиеся в комплекте щупы в гнёзда.
При проведении измерений постоянного напряжения или проверке диодов красный щуп является «+», черный «-«.
На передней панели есть три отверстия для щупов. Рядом с ними нанесены условные обозначения:
- COM — общий контакт. При проведении любых измерений в него вставляется чёрный провод.
- VΩCx — разъём для проверки напряжения, сопротивления и малых токов. В него вставляется красный щуп.
- 10А или 20А. Разъём для измерения больших токов.
Для измерения напряжения щупы вставляются в отверстия с маркировкой «COM» и «VΩCx». При работе в сети переменного тока цветовая маркировка проводов не имеет значения.
Важно! Напряжение в розетке является опасным для жизни, поэтому перед началом работ необходимо проверить изоляцию щупов и проводов.
2. Установка переключателя в нужный режим
Перед тем, как проверить напряжение в розетке мультиметром, необходимо установить переключатель на лицевой панели в правильное положение. Для этого на участке шкалы, имеющей маркировку «ACV» выбирается пункт «750». Этого достаточно для измерений в розетке 220В и даже, при наличии трёхфазного ввода, проверки на вводном автомате междуфазного напряжения 380В.
Справка! Положение «ACV» 200 используется в сетях 36В и 12В.
После установки переключателя в нужное положение и нажатия кнопки включения питания «on-off» или «power» включается табло и на нём появляются нули. На некоторых моделях эта кнопка отсутствует, и прибор отключается поворотов переключателя в положение «off», а включается выбором режима измерения.
Важно! При выборе неправильного диапазона измерений в устройстве может сгореть электронная плата. Особенно это опасно при измерении напряжения в розетке, если переключатель стоит в диапазоне «Ω» (измерение сопротивления). |

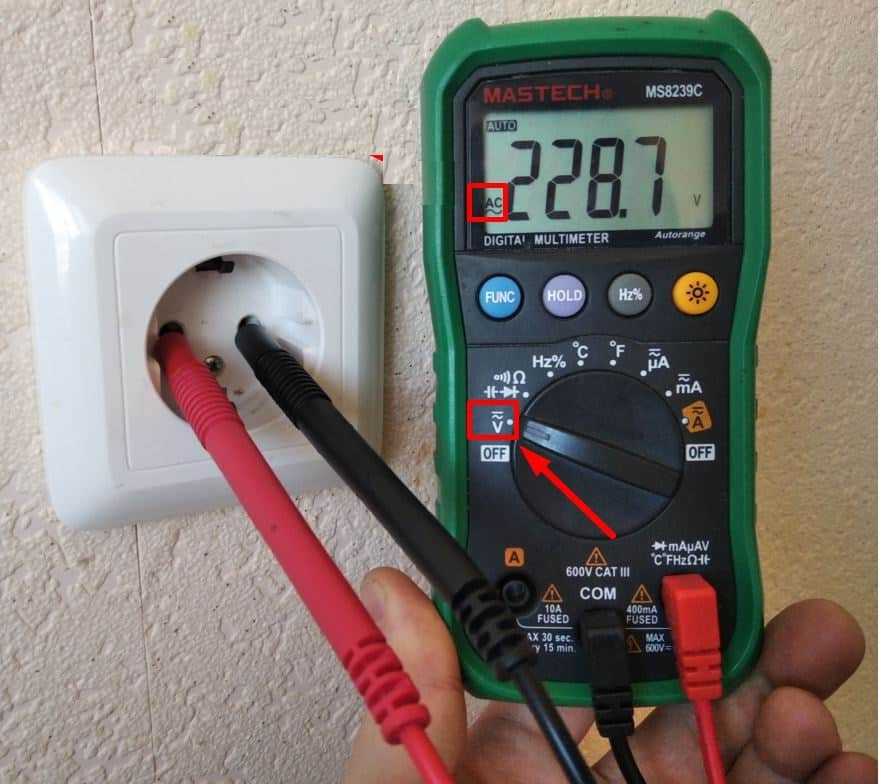

3. Проверка напряжения мультиметром
После подготовки прибора к работе можно произвести измерение напряжения. Для этого щупы вставляются в розетку, а нули на табло меняются значением измеряемого параметра.
Внимание! При проведении измерений следует избегать прикосновений к металлической части щупов и замыкания их между собой. Это может привести к поражению электрическим током или короткому замыканию.
При необходимости провести мониторинг напряжения в сети и определить его колебания измерения периодически повторяют. Если суточные и недельные колебания будут значительными, то целесообразно использовать стабилизатор напряжения.
Если отсутствует возможность установить общий стабилизатор для всей квартиры, допускается монтаж отдельной линии розеток, подключённых к аппарату меньшей мощности или монтаж во вводном щитке реле напряжения.
Значение напряжения в розетке
На самом деле классических 220В в розетке не бывает даже после стабилизатора напряжения.
Это связано с потерями в проводах и подключением потребителей на всём протяжении линии электропередач.
Для нормальной работы бытовых электроприборов достаточно, если параметры электросети будут поддерживаться на уровне ±10% или 198-242В при частоте 50Гц.
Выход параметров сети за допустимые пределы может привести к поломке электрооборудования ил его нестабильной работе. Поэтому знание того, как проверить напряжение в розетке мультиметром, поможет обеспечить его длительную безаварийную эксплуатацию.
На этом все друзья. Я как автор сайта «Электрик в доме» надеюсь, данная статья вам понравилась, информация была доступной и понятной. Если остались вопросы задавайте их в комментариях. До скорых встреч. Буду благодарен за репосты в соц.сетях.
Похожие материалы на сайте:
- Расшифровка обозначений на мультиметре
- Мультиметр для дома — какой выбрать
Измерение мультиметром — 10 глупых ошибок при замерах напряжения, тока, сопротивления.
Портативный цифровой комбинированный измерительный прибор или коротко – мультиметр, на сегодняшний день имеется практически в каждом доме.
Благо цена на простейшие модели (350р-1000р), которых за глаза хватает для бытового использования, позволяет приобрести его без серьезного урезания семейного бюджета.
Порой фантазии людей по использованию мультиметра выходят далеко за рамки простого измерения тока или напряжения 😊
При этом вовсе не обязательно быть радиолюбителем, чтобы научиться пользоваться данной коробочкой.
Однако любители в отличие от радиомастеров зачастую совершают такие глупые ошибки, которые могут привести не только к выходу из строя девайса, но и закончиться возгоранием этой маленькой штучки.
Как избежать этого, давайте разбираться в данной статье.
Ошибка №1 – Измерение тока в розетке
Как измерить силу тока в розетке и узнать, действительно ли она соответствует своим заявленным характеристикам (6А или 16А)? Типа воткнул щупы, а прибор тебе Амперы показывает.
Ответ – никак. Единственное, что можно измерить в розетке мультиметром – это переменное напряжение.
Никогда не вставляйте щупы в гнезда розетки, установив переключатель режимов в положение “замер тока”!
Да, иногда мультиметром проверяют в розетке целостность цепи или наличие КЗ в эл.проводке, путем прозвонки и проверки сопротивления приходящего кабеля.
Но для этого в эл.щитке должен быть отключен не только автомат розеток, но и вводной выключатель.
Во всех остальных случаях “сколько тока в розетке” вы не узнаете. Разве что проверите насколько хорошо работает защита в вашей эл.щитовой.
Вот наглядные последствия таких измерений на кончиках щупов, которые были вставлены в розетку для проверки силы тока. Ток оказался сильнее 😊
А это последствия внутри самого мультиметра.
Обратите особое внимание — большинство дешевых китайских мультиметров вообще не измеряют переменный ток! Об этом говорят надписи на корпусе.
Возле разъемов для щупов, где написано 200мА и 10А нарисован значок прямой (-) или прерывистой пунктирной (. . .) линии. Он обозначает, что данный мультиметр может измерять только ПОСТОЯННЫЙ ИЛИ ПУЛЬСИРУЮЩИЙ ТОК (от батарейки, аккумулятора, блока питания и т.п.)
О розетках и бытовых приборах здесь и речи быть не может! «Переменка» обозначается волнистой линией ( ~ ).
Ошибка №2 – Заряд батарейки
Все современные мультиметры имеют внутри корпуса элемент питания, не важно какой именно – крону на 9V, пальчиковые батарейки или круглые “таблетки”.
Важно, чтобы вы знали, что если эта самая батарейка будет сильно разряжена, то прибор начнет безбожно врать и его погрешность составит десятки процентов в меньшую или большую сторону.
Поэтому, если показания на табло у вас вызывают сомнения, не нужно грешить на тестер и ругать дешевую китайскую продукцию, попробуйте просто заменить батарейку.
Есть приборы, которые прямо на табло показывают уровень заряда встроенного элемента питания.
Емкость пальчиковых или мизинчиковых батареек без мультиметра можно проверить тестом на прыгучесть.
Круглые таблетки проверяются светодиодами.
А вот для кроны понадобится уже другой мультиметр.
Ошибка №3 – Измерение без отключения из розетки
Прежде чем проводить какие-либо замеры мультиметром проверьте, отключили ли вы измеряемое оборудование от сети 220В (за исключением проверки схем в режиме вольтметра).
То же самое относится и к девайсам, питаемым от источника постоянного напряжения 12/24V. Казалось бы, вполне логичное правило и все его исполняют 😎
Однако здесь есть один подвох. Обратите внимание, что в этом случае всегда нужно именно вытаскивать вилку из розетки, а не просто щелкать встроенным переключателем на переноске или самом приборе.
Дело в том, что такой выключатель зачастую разрывает не два провода (фаза и ноль), а всего один. Это касается удлинителей с двухполюсными (они более узкие), а не четырехполюсными выключателями.
И тут все будет зависеть, каким образом вы вставили вилку от переноски или сетевого фильтра в розетку. При одном положении будет разрываться фаза, а при другом – ноль!
Как вы понимаете, во втором случае фаза по-прежнему будет присутствовать на приборе, не зависимо от того, щелкнули вы выключателем на удлинителе или нет.
Ошибка №4 – Выбор неправильного диапазона
Что будет, если перепутать и замерить мультиметром напряжение в режиме силы тока? Как уже говорилось выше — ничего хорошего.
Объясняем физику процесса. Дело в том, что когда вы вставляете щупы в розетку, вы фактически через мультиметр соединяете фазу с нолем.
Чтобы не спровоцировать при этом КЗ, тестер должен иметь большое внутреннее сопротивление. Это как раз и достигается переключением прибора в положение “замер напряжения” и установкой щупов в правильные гнезда.
На практике R-мультиметра в этом положении может составить десятки мегаом.
При замерах тока все совсем наоборот. Мультиметр в этом случае подключается последовательно нагрузке.
Ток, который начинает течь через тестер не должен искажаться и остаться таким же, каким он был бы и без мультиметра. Поэтому в режиме замера силы тока внутреннее сопротивление мультиметра очень мало.
Если в таком положении попытаться измерить напряжение, то это все равно что закоротить между собой фазный провод с нулевым.
Когда щупы находятся в разъемах COM и mA, сработает встроенный предохранитель.
А вот при нахождении второго щупа в разъеме 10А, все закончится гораздо печальнее. В самых дешевых китайских моделях, типа DT830B в этом положении у мультиметра вообще нет никакой защиты. Между гнездами COM и 10А стоит шунт!
Также будьте внимательны при измерениях переменного (АСV) и постоянного напряжения (DCV). Очень многие ставят переключатель вроде бы на вольты, но не замечают, что это постоянка (DCV).
После чего суют щупы в розетку.
Поэтому перед любыми измерениями десять раз перепроверяйте положение колесика режимов и куда вставлены сами щупы.
А еще распространенная ошибка новичков — колесико ставится вроде бы правильно, но в итоге, из-за плохо различимой риски на переключателе, оказывается развернутым на 180 градусов.
Даже опытные мастера советуют дополнительно маркировать эту риску сразу после покупки прибора.
Именно из-за этого некоторые производители начали делать переключатели с зеркальной шкалой, дабы 100% исключить эту ошибку.
Приборы с автовыбором и минимальным набором кнопок тоже не всегда спасают.
В более дорогих моделях мультиметров гнезда под щупы при неправильном выборе переключателя автоматически закрываются защитными шторками. Например, у HoldPeak HP890CN.
Если щупы уже стоят там, где не нужно, то вы просто не сможете провернуть колесико в неправильные режимы (защита от дурака). Подробнее
Ошибка №5 – Замер силы тока двигателя
Можно ли измерить ток двигателя мультиметром? Можно, но при этом надо знать определенные нюансы.
Во-первых, мультиметр должен поддерживать режим замера переменного тока. Проверяйте это по надписям на корпусе девайса.
Возле значка в Амперах должна быть волнистая линия, а на табло высвечиваться надпись АС.
Во-вторых, любой асинхронный двигатель в момент пуска потребляет ток в 5-7 раз больше своих номинальных значений. Поэтому ориентироваться только по данным бирки двигателя никогда нельзя.
Замеряемый ток в момент пуска окажется гораздо больше, чем максимальный предел мультиметра (обычно max 10А). Хорошо, если прибор покажет значение OL (Over Limit) или 1. (единицу с точкой).
Это означает превышение предела. В худших ситуациях прибор может выйти из строя.
Что же делать?
Можете воспользоваться однополюсным автоматическим выключателем, встроенным последовательно в цепь питания по одной из фаз. Мультиметр подключается параллельно ему.
В момент пуска весь ток первоначально пойдет через автомат.
Когда двигатель разгонится и выйдет на заданный режим, автомат отключается (производится дешунтирование).
Номинальный ток меняет свой путь и начинает уже течь через мультиметр, на котором и фиксируются истинные показания.
Также можно воспользоваться дополнительными девайсами. Называются они clamp adaptor.
Подключаете через щупы такой внешний разъемчик и превращаете свой мультиметр в полноценные токоизмерительные клещи с возможностью измерения тока до 600А! Подробнее
Как переменного, так и постоянного.
Ошибка №6 – Измерение больших токов
На всех мультиметрах для измерения тока есть два положения щупов:
- замер до 200мА
- замер от 200мА до 10А
Так вот, нельзя измерять токи более 200мА в первом положении. В этом случае вы либо испортите прибор, либо у вас перегорит встроенный предохранитель.
Как узнать, защищен ваш прибор предохранителем или нет, не вскрывая его? Об этом говорит надпись “FUSED” на корпусе возле разъема.
Обратите внимание, замер тока от 0,2А до 10А на китайских мультиметрах, как правило ничем не защищается. О чем говорит уже другая надпись – UNFUSED.
Поэтому работать на этих величинах с мультиметром нужно с особой осторожностью. Как уже говорилось выше, 10-Амперная клемма подключена напрямую к токовому шунту (резистору низкого сопротивления).
Вы его увидите, если разберете мультиметр с обратной стороны.
Замер тока фактически и происходит путем измерения падения напряжения на этом шунтирующем резисторе. И в какое бы положение вы не ставили крутилку режимов, схема шунта от этого не меняется.
То есть, клемма 10А постоянно сидит на нем и цепь не разрывается. Именно поэтому после измерения тока всегда нужно вытаскивать щуп из этой клеммы и не оставлять его там во избежание ошибок.
В более дорогих мультиметрах (тот же UNIT) разъем 10А уже защищен отдельным предохранителем.
Все измерения тока всегда нужно начинать с “максимального положения щупов” (до 10А).
И только получив предварительный результат, и поняв, что ток меньше 200мА, можно со спокойной совестью переставлять щуп в другой разъем, а переключатель в другое положение.
Ошибка №7 – Продолжительность замеров
Ток в пределах до 10А нельзя измерять более 10 секунд. Даже китайцы делают об этом предупреждающую надпись на корпусе.
Очень часто такие токи появляются при проверке работоспособности батареек. Батарейка через мультиметр замыкается накоротко и контролируется ее ток.
Токоизмерительный шунт при измерениях больших величин сильно разогревается и может перегореть.
И вообще запомните — мультиметры не предназначены для длительного мониторинга измеряемых величин. Все замеры с их помощью делаются кратковременно.
Приложил щупы, увидел показания, убрал. Нельзя мультиметром непрерывно контролировать ток или напряжение наподобие стационарных приборов.
В сети при отключении-включении оборудования зачастую происходят коммутационные перенапряжения.
Кратковременный импульс от них иногда может достигать нескольких киловольт.
Мультиметры, не имеющие никакой защиты от таких импульсов, просто выйдут из строя при первой же серьезной коммутации.
Ошибка №8 – Переключения в момент замера
Переключать колесико пределов измерений прямо во время замеров категорически запрещено.
Именно из-за таких коммутаций чаще всего и горят дорожки в районе переключателя.
Чтобы прибор перевести в другое положение, щупы (или по крайней мере один щуп) нужно отсоединить от измеряемого объекта.
Чаще всего такая ошибка наблюдается, когда на щупах одеты “крокодильчики”.
Руки у вас при этом освобождаются и автоматически тянутся к переключалке.
Ошибка №9 – Замер сопротивления
Очень часто при помощи мультиметра нам нужно узнать какое сопротивление имеет тот или иной элемент схемы, участок цепи или какой-то прибор. Делается это в режиме замера сопротивления (Ом, милиОм, микроОм и т.д.).
При таком замере никогда не касайтесь кончиков щупов голыми руками!
Наше тело имеет собственное сопротивление (доходит до 10кОм), и оно в этом случае будет вносить погрешность в результаты замеров.
То же самое относится к замерам сопротивления внутри схем, без выпаивания элементов. Сопротивление соседних деталей может существенно исказить данные.
Также погрешность может давать сам дешевый прибор и его тонюсенькие провода с щупами. Это случается при замерах с маленькими сопротивлениями.
Вот например, результаты тестирования сопротивления малой величины (3 Ом) хорошим мультиметром.
А вот это результат того же сопротивления на дешевом DT830B.
Чтобы получить более точный результат на дешевых моделях, всегда перед замером соединяйте провода щупов между собой и смотрите показания на табло.
Именно эти цифры вам придется отнять при последующих измерениях с другими деталями и элементами цепи.
Ошибка №10 – Тестирование светодиодов
К сожалению, с помощью обычных китайских мультиметров (особенно с пальчиковыми батарейками) невозможно корректно проверить, так называемые белые светодиоды.
С красными, зелеными такой проблемы нет. Тестируют их обычно в режиме “проверка диодов”.
У светодиодов разного цвета прямое падение напряжения отличается. Самое большое значение имеют как раз белые светодиоды (3-3,5V), а мультиметр на щупах выдает порядка 2,8V.
Загорится светодиод или нет, дело случая и качества прибора.
Кроме того, подобные мультиметры просто не способны выдать токи более 10мА. А большинство белых светодиодов имеют токи в несколько раз больше.
Все это приводит к тому, что вы просто забракуете и выбросите вполне себе исправные светодиоды.
Инструкция по работе с мультиметрами
Так как же правильно измерять мультиметром спросите вы? А вот так.
Данный видеоролик с отличной подачей информацией и визуальным рядом, является одной из лучших инструкцией на ютубе по работе с этими маленькими умными коробочками.
Посмотрите, не пожалеете.
Как проверить розетки на мощность и напряжение
К
Ли Уоллендер
Ли Валлендер
Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.
Узнайте больше о The Spruce’s
Редакционный процесс
Обновлено 10.08.22
Рассмотрено
Ларри Кэмпбелл
Рассмотрено
Ларри Кэмпбелл
Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.
Узнайте больше о The Spruce’s
Наблюдательный совет
Прежде чем приступить к работе с какой-либо электрической системой, вам необходимо определить, подключена ли она к источнику питания, а также есть ли питание на какой-либо из конечных точек или путевых точек. В некоторых случаях может потребоваться расчет уровней напряжения.
Хорошей новостью является то, что большинство домовладельцев легко могут сделать это самостоятельно. На самом деле проверка электрической розетки может быть как простой, так и сложной, как вам нравится.
Методы варьируются от простых и бесплатных (с использованием работающей лампы) до чрезвычайно дорогого устройства, использующего радиолокационные волны.
Вопросы безопасности
Отключение автоматического выключателя не является гарантией того, что вас не ударит током. Автоматические выключатели часто имеют неправильную маркировку. Или две цепи могут быть соединены вместе для питания одного устройства. Выключение главного выключателя на большой панели безопасно отключит любую цепь, в которой вы не уверены. Но важно помнить, что это отключает все электричество в доме.
Если у вас есть сомнения по поводу работы с бытовым током, вызовите электрика. Несмотря на то, что электромонтаж – одна из самых дорогих профессий для вызова на дом, определение того, подается ли электричество в какую-либо часть дома, или расчет его напряжения – рутинная и, как правило, недолгая задача для большинства квалифицированных электриков.
Как проверить розетку, включив исправную лампочку
Этот классический метод проверки мощности не может быть проще.
Если ток идет к розетке, то он будет питать свет. Если нет силы, нет света. Это простая предпосылка этого метода. Чтобы проверить любую розетку от электрощита:
- В зависимости от размера вашего дома, начните с удлинителя длиной 50 или 100 футов и подключите к его концу рабочий свет.
- Вставьте удлинитель в работающую розетку, чтобы загорелся свет.
- Размотайте шнур и протяните его через дом до электрощита.
- Повесьте фонарь на гвоздь рядом с панелью.
- Постепенно выключайте и включайте выключатели, пока не погаснет индикатор. Это будет выключатель, управляющий розеткой. Пометьте прерыватель соответствующим образом.
Этот метод хорошо работает для отображения автоматических выключателей в доме. Он может сказать вам, когда цепь розетки включена или выключена. Это идеально подходит для дома, в который вы только что переехали, в котором есть не нанесенные на карту или плохо нанесенные на карту выключатели.
Этот метод лучше всего подходит для проверки розеток, а не освещения.
Для освещения используйте переходник от розетки к вилке. Сняв сначала лампочку, вкрутите адаптер в патрон. Затем подключите удлинитель и рабочий свет к адаптеру.
Как проверить розетку или провод с помощью тестера напряжения
Недорогой и простой в использовании, небольшой портативный тестер напряжения представляет собой лакомый кусок среди инструментов для электрических испытаний, предназначенных для самостоятельных мастеров.
Тестер напряжения, часто называемый бесконтактным тестером напряжения, может определять электрический ток, не касаясь оголенных проводов.
- Вставьте батарейки в тестер напряжения. Убедитесь, что батарейки новые и установлены в правильном направлении.
- Включите тестер напряжения.
- Проверьте тестер напряжения на работающей розетке, вставив наконечник в «горячую» сторону розетки.
- Вернитесь к устройству или проводу, который вы хотите проверить.
- Наведите наконечник тестера напряжения примерно на 1 дюйм от провода, и тестер издаст звуковой сигнал и начнет мигать при обнаружении тока.
Тестер напряжения — это просто инструмент включения и выключения. Он не может тестировать изменения мощности. Он только скажет вам, если питание включено или выключено.
Одним из недостатков этих тестеров напряжения в виде ручки является то, что они не могут определять ток в устройствах с низким напряжением, таких как дорожные фонари или небольшие бытовые приборы. Для более низких напряжений вам понадобится мультиметр.
Как протестировать тестер напряжения
Если батареи в тестере напряжения выходят из строя, ток может казаться обесточенным, даже если он находится под напряжением. Вы должны всегда проверять тестер напряжения на заведомо действующей цепи перед его использованием.
Даже если батареи хорошие, эти элементы печально известны тем, что дают ложноположительные и ложноотрицательные результаты. Ложноположительный результат – это когда тестер подает звуковой сигнал, но тока нет. Большую озабоченность вызывает ложноотрицательный результат, когда устройство не подает звуковой сигнал, даже если ток течет.
- Найдите электрическую розетку, в которой вы точно уверены, что она находится под напряжением. Как правило, это розетка, которая уже обеспечивает питание большого электроприбора, радиоприемника, телевизора, компьютера или небольшого кухонного прибора, такого как блендер.
- Убедитесь, что розетка подает питание на устройство, включив устройство. Обязательно проверьте верхнюю и нижнюю части розетки.
- Вставьте конец тестера напряжения в обе прямые прорези розетки под напряжением. В зависимости от вашей модели тестер должен мигать, издавать звуковой сигнал или одновременно мигать и издавать звуковой сигнал, если ток активен. Если розетка подключена правильно, тест покажет напряжение только при вставке в короткий «горячий» слот, но не в длинный нейтральный слот или закругленный слот заземления.
Для наиболее безопасной работы вставьте конец тестера напряжения в оба гнезда розетки. Мигающий свет или звуковой сигнал указывают, если ток находится под напряжением.
В качестве дополнительной меры предосторожности после того, как вы откроете розетку для работы с ней, вы должны еще раз проверить каждый провод внутри коробки. Тестер напряжения обычно проектируется непроводящим, поэтому, даже если он соприкоснется с проводом под напряжением, питание не должно передаваться через устройство.
Электрические провода имеют цветовую маркировку, чтобы указать, к какому типу они относятся. Изоляция черного провода обычно указывает на то, что провод несет электрическую нагрузку при включении питания, но другие цвета или проводка также могут нести напряжение. Обязательно проверьте все провода внутри коробки.
Как использовать тестер напряжения для проверки электрических шнуров
Тестер напряжения также можно использовать для определения наличия питания на электрическом кабеле, удлинителе или шнуре освещения.
Держите наконечник тестера напряжения рядом с электрическим шнуром. Обязательно коснитесь вокруг шнура. Три основных провода (положительный, нейтральный и заземляющий) проходят через большинство электрических шнуров.
Тестер напряжения показывает ток под напряжением только тогда, когда он находится напротив положительного или горячего провода.
Проверка проводки с помощью мультиметра или устройства СШП

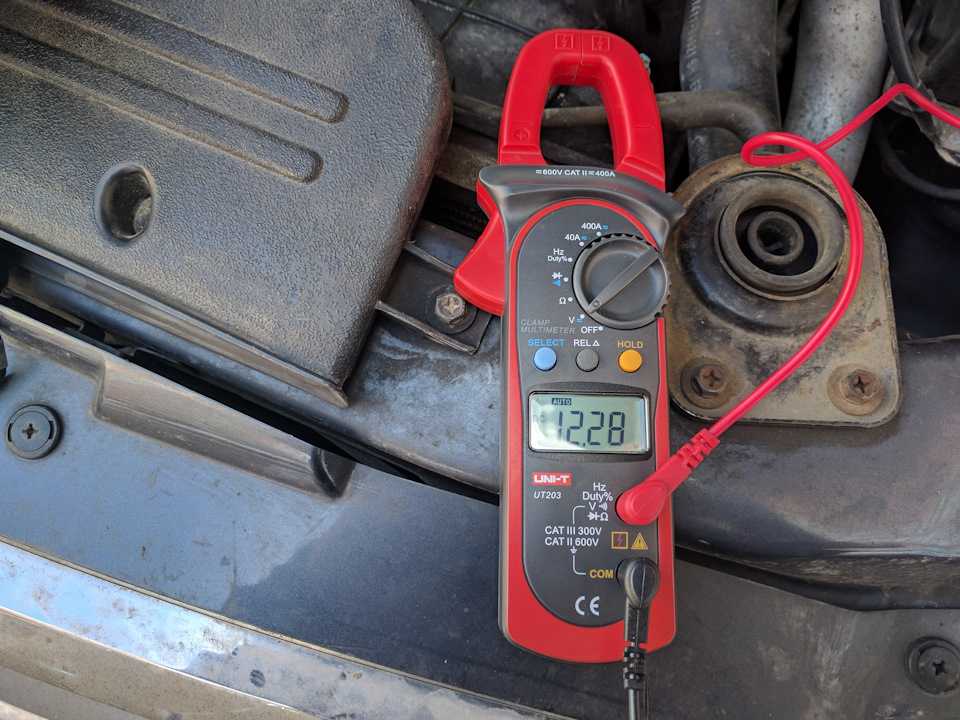

Мультиметр
Несмотря на то, что они очень точны, мультиметры более сложны и предоставляют больше информации, которая нужна большинству домашних мастеров для домашнего использования электричества. Кроме того, мультиметры могут быть сложными и запутанными в использовании для многих самодельщиков, что может привести к травмам.
Однако для более низких напряжений и для определения того, что это за напряжение, вам понадобится мультиметр.
Мультиметры использовались и использовались миллионами любителей на протяжении многих лет. Предостережение заключается в том, чтобы полностью изучить работу мультиметров, прежде чем пытаться их использовать.
Устройство СШП
Сверхширокополосные (СШП) радарные устройства не используются для нормального обнаружения текущих течений.
Тем не менее, устройство UWB является единственным доступным на потребительском рынке инструментом, который может обнаруживать находящиеся под напряжением электрические кабели за гипсокартоном, не разрывая гипсокартон.
Из-за чрезвычайно высокой стоимости и сложности эксплуатации устройство СШП не является практичным инструментом для самодельщиков, желающих обнаружить наличие напряжения.
Электрический тестер
– как им пользоваться
Работа с электричеством может быть пугающей и пугающей, если у вас нет опыта работы с электричеством. Бывают случаи, когда у вас возникают проблемы с электричеством в розетке или светильнике, и вам необходимо проверить наличие электрического тока. Хотя использование электрического тестера может показаться сложным, на самом деле это довольно просто. В этой статье я собираюсь объяснить, как использовать электрический тестер, а также когда нужно его использовать. Если вы ничего не знаете об электрических тестерах или вам просто нужно быстро напомнить о том, как они работают, вы попали в нужное место.
Как работает бесконтактный тестер напряжения
Умение пользоваться измерителем напряжения — отличный навык, который должен быть в вашем арсенале. Бесконтактные тестеры напряжения являются самыми простыми из всех тестеров напряжения, а также самыми дешевыми. По сути, бесконтактный тестер напряжения работает, предупреждая вас с помощью звуковых сигналов и сигнальных ламп о том, подключен ли к электрическому компоненту источник питания или нет. Розетки, светильники, электрические провода и выключатели света — все это можно проверить с помощью бесконтактного тестера напряжения.
Давайте посмотрим, как проверить каждый из этих отдельных компонентов с помощью бесконтактного тестера электрического тока или напряжения.
Проверка выключателя света
Чтобы проверить выключатель света с помощью бесконтактного электрического тестера, выполните следующие простые действия.
Несколько раз поверните выключатели, чтобы убедиться, что индикаторы не горят и что питание отключено.
Если вы еще этого не сделали, выключите питание на главной панели, переключив автоматический выключатель, управляющий выключателем света, в положение OFF.
Снимите накладку с соответствующего выключателя освещения.
Внизу и вверху каждого выключателя есть клемма или винт. Приложите переднюю часть электрического тестера к каждой из этих клемм, чтобы убедиться, что они не находятся под напряжением. Если вы не слышите звукового или чирикающего звука, исходящего от тестера, значит, питание отключено.
Отсоедините выключатели света и отодвиньте их от стены, чтобы у вас было место для проверки отдельных проводов в электрической коробке. Приложите тестер к каждому проводу, убедившись, что ни один из них не находится под напряжением.
Обязательно проверьте каждый переключатель на распределительной коробке, если их несколько.
Вот и все, как использовать бесконтактный тестер на выключателе света. Если ни один из переключателей или проводов не горячий, значит, вы успешно отключили питание.
Если, однако, тестер подает звуковой сигнал или загорается, когда вы прижимаете его к одному из проводов или клемм, на переключатели по-прежнему подается питание.
Проверка розетки
Использовать ваш бесконтактный тестер в качестве тестера электрической розетки даже проще, чем использовать его для проверки выключателя света. Выполните следующие действия, чтобы безопасно и эффективно определить, есть ли питание в розетке.
Вставьте передний конец тестера электрической розетки в отверстия розетки на розетке.
Если вы еще этого не сделали, убедитесь, что питание в розетке на главной панели отключено.
Убедившись, что розетки не работают, можно отвинтить настенную пластину и снять ее.
Отсоедините розетку от стены и проверьте отдельные провода в розетке. Проводов может быть только два, а может быть и полдюжины.
Поскольку к вашей розетке может быть подключено много разных проводов, есть вероятность, что один из них может быть под напряжением.
Обязательно проверьте каждый провод по отдельности, чтобы убедиться, что они все мертвы.
Предельные значения
Хотя бесконтактные тестеры напряжения отлично подходят для основных электрических испытаний, они могут не так много. Если вы действительно хотите углубиться в диагностику проблем с электричеством, вам понадобится что-то более мощное. Бесконтактный тестер скажет вам, есть ли у чего-то питание или нет, но другие инструменты, такие как мультиметры, расскажут вам, сколько энергии у чего-то есть, а также откуда поступает питание. Использование этих инструментов является более сложным и сложным, поэтому вам может потребоваться помощь профессионального электрика, такого как мистер Электрик.
Как использовать мультиметр для проверки розетки
Использовать мультиметр для проверки розетки сложнее, чем простой бесконтактный тестер напряжения. Если вы думаете, что готовы к этой задаче, вот что вам нужно знать.
Держите оба щупа мультиметра в одной руке, чтобы предотвратить поражение электрическим током.
Если в щитовом шкафу отключено питание, то поражения электрическим током быть не должно, но лучше перестраховаться, чем потом сожалеть.
Настройте мультиметр на функцию переменного тока или переменного тока.
Вставьте ЧЕРНЫЙ провод мультиметра в разъем, обозначенный как COM. Вставьте КРАСНЫЙ провод мультиметра в другой разъем.
Одной рукой вставьте один из зондов в каждое вертикальное отверстие на выпускном отверстии. Вы должны получить показания мультиметра от 100 до 120.
Чтобы обеспечить правильное заземление розетки, оставьте один из проводов в вертикальном отверстии на розетке. Возьмите другой провод и вставьте его в круглое отверстие. Если показания такие же, как и раньше, значит, ваша розетка заземлена правильно.
Повторите процедуру с противоположными щупами на выходе, чтобы убедиться, что проводка не перепутана.
Свяжитесь с профессионалами.
Решение проблем с электричеством в вашем доме может быть пугающим для многих людей, но при правильном руководстве и инструментах есть некоторые проблемы, которые вы можете решить самостоятельно.
