Как проверить диод мультиметром без выпаивания

Содержание:

Диод – одна из самых распространенных радиодеталей в современной электротехнике. Без нее невозможно собрать ни один электрический прибор. Он используется в производстве и электрических чайников и сложнейших аппаратов МРТ. Встает вопрос, как проверить диод? Это можно сделать самым обычным цифровым мультиметром, которые есть у любого радиолюбителя. Проверка для разных типов диодов отличается друг от друга и имеет некоторые характерные особенности, которые зависят от строения, назначения, типа, параметров работы и других свойств конкретного диода.

Для этого был разработан специальный режим, на котором осуществляется проверка диода. Именно таким образом проверяется его работоспособность, состояние, соответствие техническим характеристикам. При появлении на экране измерительного прибора появится напряжение в промежутке между 0,6-0,7 В, значит радиодеталь исправна. В статье подробно описан весь процесс проверки диода, порядок действия, все особенности и разных типов. В данном материале содержатся несколько видеороликов и подробный практический материал в заключении.

Проверка диода.

Тестирование обычного диода, используя аналоговый мультиметр.

Чтобы проверить обычный Кремниевый диод, используя аналоговый мультиметр, поместите селектор мультиметра в позицию низкого сопротивления (1K). Соедините положительный вывод мультиметра к аноду диода и отрицательный вывод мультиметра к катоду диода. Если мультиметр показывает чтение низкого сопротивления, мы можем предположить, что диод исправен. Этот — тест для того, чтобы проверить прямосмещенный режим диода.

Теперь поместите селектор мультиметра в позицию высокого сопротивления (100K). Соедините положительный вывод мультиметра к катоду диода и отрицательный вывод к аноду диода. Если мультиметр показывает бесконечное чтение, мы можем предположить, что диод исправен. Этот — тест для того, чтобы проверить обратный режим блокирования диода. Мультиметр показывает бесконечное или очень высокое сопротивление, потому что у обратно-смещенного диода есть очень высокое сопротивление (обычно в диапазоне сотен Омов K).

Диод и светодиод.

Тестирование Диода Зенера

Прямые характеристики Диода Зенера подобны обычному диоду. Так методы, используемые для того, чтобы протестировать вперед проводящий режим любого обычного диода, также применимо к Диоду Зенера . Но в обратном режиме, у напряжения обратного пробоя есть большое значение, и это должно быть в частности протестировано. Например, 5.3-вольтовый Диод Зенера должен начать проводить только, когда примененное обратное напряжение просто превышает 5.3V. Режим обратного смещения Диода Зенера может быть легко протестирован при помощи схемы, данной ниже. Сопротивление R1 может обычно быть 100 Омов.

Мультиметр должен быть в режиме напряжения. Теперь медленно увеличивайте производство переменного источника питания и одновременно наблюдайте напряжение, показанное в мультиметре. Дисплей мультиметра увеличивается вместе с увеличением напряжения источника питания до напряжения пробоя. Кроме того показания мультиметра остается неизменным несмотря на напряжение источника питания. Это вызвано тем, что Диод Зенера находится теперь в области пробоя, и напряжение через него останется постоянным независимо от увеличения напряжения питания, и это постоянное напряжение будет равно напряжению пробоя.

[stextbox id=’info’]Если показание мультиметра равно напряжению пробоя, определенному производителем, мы можем предположить, что Диод Зенера исправен. При выполнении этого теста не забудьте не превышать входное напряжение возбуждения к точке, которая вынуждает Диод Зенера рассеять больше питания. Обычно оно не должно превышать больше, чем 10mA[/stextbox]

Особенности диодов

Стандартный диод представляет собой компонент электросети и выступает в роли полупроводника с p-n переходом. Его строение позволяет пропускать ток по цепи только в одном направлении — от анода к катоду (разные концы детали). Для этого нужно подать на анод «+», а на катод – «-». Из-за такой особенности изделия, при подозрении на предмет поломки, его можно проверить тестером или мультиметром.

Различные виды диодов.

На сегодняшний день в радиоэлектронике существует несколько видов диодов: Виды диодов:

светодиод. При прохождении электрического тока через такой элемент он начинает светиться в результате трансформации энергии в видимое свечение;
защитный или обычный диод. Такие элементы в электросети выполняют роль супрессора или ограничителя напряжения. Одной из разновидностей данного элемента является диод Шоттки. Его еще называют как диод с барьером Шоттки. Такой элемент при прямом включении дает малое падение напряжения. В Шоттки вместо p-n перехода применяется переход металл-полупроводник.

Вот небольшая подборка, составленная из конкретных диодов и соответствующих им величин Vf, которые были получены при их тестировании мультиметром. Все диоды были предварительно проверены на исправность.

Таблица замеров характеристик диодов с помощью мультимера.

Если обычные детали и светодиоды используются в превалирующем большинстве электроприборов, то Шоттки – преимущественно в качественных блоках питания (например, для таких приборов, как компьютеры). Стоит отметить, что проверка обычного диода и Шоттки практически ни чем особым не отличается, так как проводится по одному и тому же принципу. Поэтому не стоит беспокоиться по данному вопросу, ведь принцип работы и Шоттки, и обычных диодов идентичен.

Обратите внимание! Здесь только стоит отметить, что Шоттки в большинстве случаев встречаются сдвоенными, размещаясь в общем корпусе. При этом они имеют общий катод. В такой ситуации можно эти детали не выпаивать, а проверить «на месте».

Диод Шоттки

Являясь компонентом электронной схемы, такие полупроводниковые элементы довольно часто выходят из строя. Самыми распространенными причинами выхода их из строя бывают:

превышение максимально допустимого уровня прямого тока;
превышение обратного напряжения;
некачественная деталь;
нарушение правил эксплуатации прибора, установленных производителем.

https://www.youtube.com/watch?v=3ET6FU3mKuU

При этом вне зависимости от причины потери работоспособности выход из строя может быть непосредственно обусловлен либо «пробоем», либо коротким замыканием. В любом случае, если имеется предположение о выходе электросети из строя в зоне полупроводника, необходимо провести его диагностику с помощью специального прибора – мультиметра. Только для проведения таких манипуляций необходимо знать, как проверить диод с его помощью правильно.

Интересное по теме: Как используются фотореле для уличного освещения.

Что такое мультиметр

Мультиметр является универсальным прибором, который выполняет ряд функций:

измеряет напряжение;
определяет сопротивление;
проверяет провода на предмет наличия обрывов.

С помощью этого прибора даже можно определить пригодность батарейки.

Проверка светодиодов в лампе.

Как проверить диод

После того, как мы разобрались с полупроводниками электрической схемы и предназначением прибора, можно ответить на вопрос «как проверить диод на исправность?».
Вся суть проверки диодов мультиметром заключается в их односторонней пропускной способности электрического тока. При соблюдении этого правила элемент электрической схемы считается функционирующим правильно и без сбоев. Обычные диоды и Шоттки можно спокойно проверить с помощью данного прибора. Чтобы проверить этот полупроводниковый элемент мультиметром, необходимо проделать следующие манипуляции:

необходимо удостовериться, что на вашем мультиметре имеется функция проверки диодов;
при наличии такой функции подключаем щупы прибора к той стороне полупроводника, с которой будет осуществляться «прозвон». Если данная функция отсутствует, тогда переводим прибор с помощью переключателя на значение 1кОМ. Также следует выбрать режим для измерения сопротивления;
красный провод измерительного устройства необходимо подключить к анодному концу, а черный – к катодному;
после этого нужно наблюдать за изменениями прямого сопротивления полупроводника;
делаем выводы о имеющемся или отсутствующем напряжении

После этого прибор можно переключить, чтобы проверить на предмет утечки или высокого замыкания. Для этого необходимо поменять места вывода диода. В таком состоянии также необходимо провести оценку полученных значений прибора.

Материал в тему: устройство подстроечного резистора.

Как проверить диодный мост

Иногда имеется ситуация, когда нужно проверить на работоспособность диодный мост. Он имеет вид сборки, состоящей из четырех полупроводников. Они соединяются таким образом, чтобы переменное напряжение, подаваемое к двум из четырех спаянных элементов, переходило в постоянное. Последнее снимается с двух других выводов. В результате происходит выпрямление переменного напряжения и перевод его в постоянное.

По сути, принцип проверки в этой ситуации остается таким же, как было описано выше. Единственной особенностью тут является определение, к какому выводу будет подключен измерительный прибор. Здесь имеется четыре варианта подключения, которые следует «прозвонить»:

выводы 1 – 2;
выводы 2 – 3;
выводы 1 – 4;
выводы 4 – 3;

При проверке диодов (обычного и Шоттки) с помощью мультиметра, вы получите определенный результат. Теперь нужно понять, что он может означать. К признакам, которые свидетельствуют в пользу исправности полупроводника, относятся следующие моменты:

При подключении детали электросхемы к прибору последний будет выдавать величину имеющегося прямого напряжения в этом элементе;
Разные типы диодов обладают различным уровнем напряжения, по которому они и отличаются. Например, для германиевых изделий этот параметр составит 0,3-0,7 вольт
При подключении обратным способом (щуп прибора к аноду изделия) будет регистрироваться ноль.

Проверив каждый выход, вы получите четыре результата. Полученные показатели следует оценивать по тому же принципу, что и для отдельного полупроводника.

Материал в тему: Что такое кондесатор

Обратная проверка

Если эти два показателя соблюдаются, то полупроводник работает адекватно и причина поломки не в нем. А вот если хотя бы одни из параметров не соответствует, то элемент признается негодным и подлежит замене. Кроме этого следует учитывать, что возможна не поломка, а «утечка». Этот неприятный дефект может проявиться при длительной эксплуатации прибора или некачественной сборке.

[stextbox id=’info’]При наличии короткого замыкания или утечки, полученное сопротивление будет довольно низким. Причем вывод необходимо делать, основываясь на виде полупроводника. Для германиевых элементов этот показатель в данной ситуации будет иметь диапазон от 100 килоом до 1 мегаом, для кремниевых — тысячи мегаом. Для выпрямительных полупроводников данный показатель будет в разы больше. [/stextbox]

Как видим, своими силами не так уж и сложно провести оценку работоспособности полупроводников в любом электроприборе. Вышеописанный принцип подходит для проверки диодных элементов различных типов и видов. Главное в этой ситуации правильно подключить измерительный прибор к полупроводнику и проанализировать полученные результаты.

Два диода Шоттки.

Проверка работоспособности диода, светодиода, стабилитрона.

Устанавливаем прибор в режим прозвонки, если такого режима нет, то в режим измерения сопротивления 1кОм;

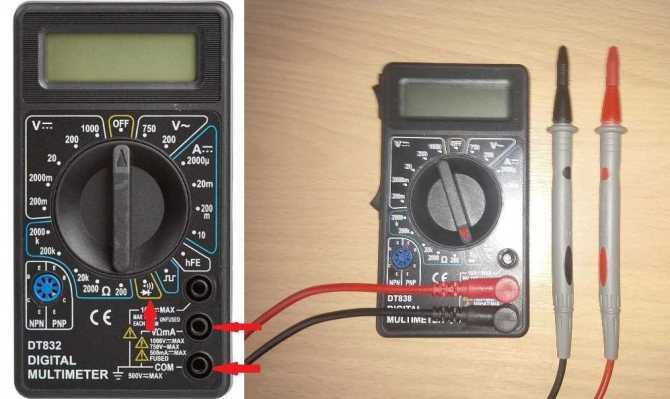

Убеждаемся, что щупы прибора подключены в нужные нам гнезда мультиметра;
Провод красного цвета подсоединяется к аноду, а провод черного цвета — к катоду;
Производим измерение. В режиме прозвонки, при подключении диода прибор показывает падение напряжения от 200 до 400 мВ для германиевых диодов, от 500 до 700 мВ для кремниевых. При измерении сопротивления прибор будет показывать сопротивление диода. К примеру, для германиевых элементов сопротивление составляет от 100 килоом до 1 магаома, для элементов выполненных из кремния этот показатель равен 1000 мегаом. Если проверяется выпрямительный полупроводник, то значение еще более высокое. Это обязательно нужно учитывать, чтобы не допустить ошибку при определении результатов;
Меняем местами красный и черный щуп прибора;
Производим измерение. Если диод подключить в обратном направлении, то прибор будет показывать единицу «1», то есть величина сопротивления или напряжения утечки бесконечно большая;
Нужно помнить, что может быть вовсе не поломка, а утечка. Этот вариант возможен в двух случаях, если прибор долго находился в эксплуатации или же сборка его была выполнена не качественно. Если имеется короткое замыкание или утечка, то прибор покажет низкое сопротивление. Причем при определении результата нужно учитывать вид полупроводника.
Делаем выводы о работоспособности элемента.

Если все показатели соблюдены, то можно смело сказать, что он работает правильно и исправен. А вот если хотя бы один параметр не верный, то это свидетельствует о том, что элемент нужно заменить.

Проверка диода.

Заключение

В данной статье описаны главные этапы проверки диода мультиметром. Более подробную информацию можно узнать из статьи Как проверять мультиметром радиодетали. В нашей группе ВК можно задавать вопросы и получать на них подробные ответы от профессиональных электронщиков. Чтобы подписаться на группу, вам необходимо будет перейти по следующей ссылке: https://vk.com/electroinfonet. В завершение статьи хочу выразить благодарность источникам, откуда мы черпали информацию:

www.radioschema.ru

www.ledsovet.ru

www.electrongrad.ru

www.svetilnik.info

ПрактикаПроверка реле при помощи мультиметра

ПрактикаКак проверить стабилитрон на работоспособность

Проверка диодов на плате

Диоды Шоттки благодаря своему быстродействию зачастую используются в импульсных стабилизаторах, а также в выпрямителях блоках питания ПК. Проверка на исправность диода Шоттки ничем особо не отличается от проверки самого обычного диода, она проводиться по единому принципу. Единственным моментом будет, который нужно учесть, что диоды Шоттки, используемые в хороших и качественных блоках питания зачастую встречаются сдвоенными в общий корпус и имеют общий катод. И так, сегодня мы расскажем вам, как проверить диод Шоттки мультиметром и выявить все его дефекты?

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

Как проверить диод и светодиод мультиметром

Как проверить диод Шоттки мультиметром?

Как проверить микросхему на работоспособность мультиметром не выпаивая

Как проверить диод мультиметром не выпаивая

Как проверить светодиод тестером

Как проверить диод?

Диод Шоттки. Как проверить?

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как проверить конденсатор недорогими мультиметрами DT830 и M1015B

Как проверить диод и светодиод мультиметром

Затем обсудим, как проверить мультиметром диод. Итак, диоды пропускают ток в прямом направлении и блокируют в обратном. На электрических схемах диоды обозначают черными стрелками, ограниченными поперечной чертой. Символ показывает направление тока в физическом смысле — направленное движение положительных частиц.

Чтобы создать прямой ток, к концу стрелки прикладывают минусовой потенциал, к началу — плюсовой. При движении электронов за счёт неидеальности молекулярной решётки теряется тепло, что влечёт падение напряжения и в прямом направлении. У кремниевых диодов прямой потенциал выше, на германиевых ниже. Диоды Шоттки характеризует меньшее падение потенциала за счет замены одного полупроводникового слоя металлическим, то есть в нем нет p-n перехода.

Ток потерь увеличивается, а падение напряжения на открытом ключе в прямом направлении рекордно низкое. Эффект характерен не в любых диапазонах напряжения. Максимально эффективны диоды Шоттки при напряжениях, равных десяткам вольт.

Их применяют в выходных фильтрах импульсных блоков питания. Вспомните: номиналы напряжения системника составляют 5, 12, 3 В. Методика построения схем на диоде Шоттки типичная. Популярная разновидность диодов — стабилитрон.

Его рабочая зона — область пробоя. Там, где обычный диод выходит из строя, стабилитрон защищает оборудование. Процесс характеризуется ростом напряжения до номинала и резкой стабилизацией. Через стабилитроны запитывают от высоковольтных линий чувствительные и слабые микросхемы контроллеров импульсных блоков питания, чтобы они нарезали напряжение импульсами большой амплитуды.

Без стабилитронов запитывание микросхем решается архисложными методами. Оценивая диод-стабилитрон при помощи мультиметра, учитывают, что рабочая зона — обратная ветвь. Технически напряжение пробоя для проверки получают от батареек, включенных последовательно, затем проверяют наличие стабилизация. Прямое включение стабилитрона используется крайне редко, прозвон традиционным способом — плохая идея.

К стабилитронам относят и лавинный диод, где для стабилизации тока применён эффект ударной ионизации. Случается, что специфика устройства непонятна. Печатные платы маркированы — каждому элементу соответствует строго определённое обозначение, и мощные диоды выпрямительного моста не спутать с крошечным стеклянным стабилитроном.

Худший вариант — клубок проводников с непонятными элементами: то ли диод, то ли резистор необычного вида, либо экзотический конденсатор. Столкнувшись с подобной ситуацией, аккуратно делают увеличенное фото, потом ищут в интернете по изображению.

Хотя маркировка стабилитронов неразборчива, отыскать информацию в сети возможно. Данный шаг намного ускоряет процесс идентификации и оценки работоспособности прибора.

Инфракрасный диод мультиметром проверяется аналогично: снимаем прямое напряжение, потом убеждаемся, что обратно ток не идёт. Для проверки свечения используют видоискатель ночной видеокамеры. Он регистрирует непосредственно инфракрасное излучение объектов.

Исправный ИК диод заметен на видоискателе — словно звездочка. Проверяют свечение с тепловизорами, приборами ночного видения, соблюдая осторожность: мощность излучения свето- и ИК-диодов велика, сопоставима с мощностью лазерного излучения. Надпись внутри принтера о наличии лазера нельзя считать шуткой. И ею пренебрегать. Держите сетчатку глаз подальше от инфракрасного диода.

Для проверки диодов мультиметры снабжены специальной шкалой, маркированной соответствующим значком — схематическим обозначение диода. При включении режима низкие сопротивления включают зуммер, высокие характеризуются номиналом либо падающим на нем напряжении. По показаниям судят о характеристиках диода, к примеру, о сопротивлении прямого включения. Для правильной интерпретации показаний, важно учитывать характеристики тестера: напряжение постоянного рода и низкого номинала, служащего для оценки.

Пример: при измерении сопротивления тестер пропускает по нему ток, прикладывая к щупам некое напряжение. Любая модель мультиметра характеризуется уникальными параметрами. Напряжение узнают по заряду конденсатор: включает мультиметр в режим прозвона или тестирования диодов, через короткое время на обкладках конденсатора сформируется разность потенциалов.

Измеряют штатной шкалой тестера. Значение колеблется от сотен милливольт долей вольта до единиц вольта. Зная напряжение, приложенное к диоду, по его вольт-амперной характеристике сверяют достоверность показания. Вводят поисковый запрос на Яндексе, знакомятся с полной технической документацией на исследуемый элемент. Потом прикладывают в нужном месте шкалы абсцисс линейку, чтобы найти выходной ток.

Сравнивают найденную по графику величину с указанной на табло. Это одна из многочисленных методик. Важно знать, как находить правильные пути, анализировать и сопоставлять данные. Первый шаг — поиск обобщенной информации: что такое диоды, их характеристики прежде всего, вольт-амперные , тонкости работы конкретного прибора. Зная теоретические основы, легко оперировать информацией, делать правильные выводы из результатов исследований.

Автомобилю нужна электроэнергия — для систем кондиционирования наряду с энергией двигателя , дворников, освещения наружного и внутреннего. Нагружать постоянно аккумулятор, что делается во время стоянки, не экономично. Задача решается подключением синхронного генератора переменного тока к валу двигателя. Ранее пользовались коллекторной схемой. Но щётки не переносят тряски, возникала необходимость частого обслуживания. Ныне устанавливают трёхфазные генераторы.

В результате напряжённость переменного магнитного поля статора отслеживает каждое изменение работы мотора. Расплата — нестабильность выходного напряжения. Его выпрямляют и фильтруют, используя схему диодного моста Ларионова. Схема соединений на трёхфазном диодном мосте. Создав правильную схему раскладки электрических соединений, начинают проверку каждого диода по отдельности. Ветвь, идущую на массу, тестируют со стороны генератора, другую — со стороны нагрузки.

Направление известно из схемы Ларионова. Проверяем диодный мост мультиметром, касаясь красным щупом основания чёрной стрелки см. Одновременно проверяют изоляцию контактов с серповидным плоскостями, в т.

По полученным данным оценивают необходимость продолжения поиска неисправности. Вывод: диод, не выпаивая, проверяют мультиметром на грубой конструкции вроде моста генератора автомобиля. Прозвон электронной платы сложнее. Любую проверку проводят щупами специальной формы. Для грубых конструкций берут захваты-крокодилы, материнскую плату проверяют тонкими игловидными пробниками. В последнем случае появляется шанс прозвонить диод мультиметром на плате под напряжением с риском спалить тестер.

Разновидности диодов Итак, диоды пропускают ток в прямом направлении и блокируют в обратном. Обозначение диода на схемах. Схема проверки диода.

Как проверить диод Шоттки мультиметром?

Светодиод — полупроводниковый прибор, по своей структуре напоминающий обычный диод. Поэтому проверить его можно как обычный диод — включением в прямом направлении, то есть между анодом и катодом приложить положительное напряжение. Проверка не составит труда, если есть на руках обычный тестер. В отличие от обычных кремниевых диодов, прямое напряжение на которых составляет 0,6…0,7 В, светодиод имеет гораздо большее значение этого параметра. В зависимости от цвета и материала, красные имеют напряжение — 1,5…2 В, зеленые — 1,9…4 В, белые — около 3…3,5 В. Эта информация указана в документации производителя.

Добрый вечер. Прошу помощи у гуру! Ситуация такая на плате установленны 6 диодов 1н,5 из них звонятся в обе стороны.

Как проверить микросхему на работоспособность мультиметром не выпаивая

Печально, но начинать нужно с теории. Придётся изучить виды диодов, область и цели применения. Не углубляясь в физические основы электроники, пробежимся по поисковым запросам. Важно понимать, что все диоды объединяет способность пропускать ток в одном направлении, блокируя движение частиц противоположном, образуя своеобразные вентили. Затем обсудим, как проверить мультиметром диод. Итак, диоды пропускают ток в прямом направлении и блокируют в обратном. На электрических схемах диоды обозначают черными стрелками, ограниченными поперечной чертой. Символ показывает направление тока в физическом смысле — направленное движение положительных частиц.

Как проверить диод мультиметром не выпаивая

Диоды Шоттки благодаря своему быстродействию зачастую используются в импульсных стабилизаторах , а также в выпрямителях блоках питания ПК. Проверка на исправность диода Шоттки ничем особо не отличается от проверки самого обычного диода , она проводиться по единому принципу. Единственным моментом будет , который нужно учесть , что диоды Шоттки , используемые в хороших и качественных блоках питания зачастую встречаются сдвоенными в общий корпус и имеют общий катод. И так , сегодня мы расскажем вам , как проверить диод Шоттки мультиметром и выявить все его дефекты? Этот диод от блока питания ПК , рассчитан производителем до 45 В , 30 А.

Сегодня без электроники никуда.

Как проверить светодиод тестером

В современной осветительной технике достаточно часто применяются светодиоды led. Как известно, они гораздо надежнее обычных лампочек, но все же иногда могут выходить из строя. Для того, чтобы проверить светодиод на работоспособность применяется несколько методов. Рассмотрим подробнее каждый из них. Значение первого параметра производители указывают для каждого изделия индивидуально, а второго составляет 1.

Как проверить диод?

Содержание: Что нужно знать о диодных мостах Расположение диодного моста на плате и меры предосторожности Простейшая и грубая проверка Прозвонка диодного моста мультиметром Полная проверка диодного моста. Для начала мы рассмотрим, какими бывают и что внутри диодного моста. Встречаются данные элементы схемы в двух исполнениях:. В любом случае выпрямительный однофазный диодный мост состоит из четырех полупроводниковых диодов, соединенных между собой последовательно-параллельным образом. Переменное напряжение подается на две точки, в которых соединены анод с катодом разноименные полюса диодов. Постоянное напряжение снимается с точек соединения одноименных полюсов: плюс с катодов, минус с анодов.

Диод является элементом, проводящим электричество в одном направлении. Если же развернуть это направление, диод будет закрыт. Только в случае.

Диод Шоттки. Как проверить?

Как и большинство измерительных приборов, мультиметры тестеры делятся на аналоговые и цифровые. Основное их отличие состоит в том, что информация о результатах измерений первой разновидности передаются с помощью определенной шкалы и стрелок на ней, во втором же случае эти данные отображаются в цифровом виде, на жидкокристаллическом экране. Аналоговые устройства появились ранее, их главным достоинством является невысокая цена, а недостатком — неточности измерений.

Как и большинство измерительных приборов, мультиметры тестеры делятся на аналоговые и цифровые.

Определение пригодности радиодеталей — основная процедура, проводимая при ремонте или обслуживании радиоэлектронной аппаратуры. И если с пассивными элементами все более или менее понятно, то активные требуют специальных подходов. Проверить сопротивление резистора или целостность катушки индуктивности не составляет труда. С активными компонентами дело обстоит немного сложнее. Необходимо отдельно разобраться в том, как проверить диод мультиметром своими руками, учитывая, что это простейший и наиболее часто встречающийся полупроводниковый элемент электронных схем.

Обычно выходят из строя силовые, выпрямительные диоды, т. Причиной неисправностей диодов может быть их перегрев, нарушение теплового контакта с радиатором или увеличение температуры окружающей среды, выход из строя других элементов схемы которые вызвали увеличение допустимого напряжение на диоде, низкое качество их исполнения. Неисправность выпрямительных диодов может быть причиной повышения напряжения питания на компонентах схемы и возникновения дополнительных неисправностей.

Как проверить диод с помощью мультиметра: полное руководство

Диод — это полупроводниковый прибор, пропускающий ток только в одном направлении. Из-за этого диоды используются в различных электронных схемах. Если у вас есть мультиметр, вы можете легко проверить диод, чтобы убедиться, что он работает правильно. Эта статья покажет вам, как сделать именно это .

Это необходимо знать перед проверкой диода с помощью мультиметра

Подавляющее большинство современных цифровых мультиметров имеют функцию проверки диодов . Эту функцию также можно использовать для проверки биполярных транзисторов. Обозначается символом диода рядом с маркировкой переключателя режимов мультиметра.

Небольшое замечание! Следует понимать, что при проверке диодов в прямом включении на дисплее отображается не сопротивление перехода, как многие думают, а его пороговое напряжение! Это также называется падением напряжения на p-n переходе. Это напряжение, выше которого p-n переход полностью открывается и начинает пропускать ток. Если использовать аналогию, это сила, с которой открывается дверь для электронов. Это напряжение составляет от 100 до 1000 милливольт (мВ). Вот что показывает дисплей устройства.

В обратном направлении, когда минус (-) вывод тестера подключен к аноду, а плюс (+) к катоду, на дисплее не должно отображаться никаких значений. Это указывает на то, что соединение неисправно и ток в обратном направлении не течет.

Обратите внимание, что при измерении нельзя удерживать обеими руками штифты испытуемого элемента и металлические щупы . Это грубая ошибка. При этом измеряем не только параметры диода, но и сопротивление нашего корпуса. Это может существенно повлиять на результат теста.

Зонды и выводы кювет можно держать только одной рукой! В этом случае в измерительную цепь включаются только измерительный прибор и испытуемый элемент.

Эта рекомендация действительна также при измерении сопротивления резисторов и при проверке конденсаторов. Не забывайте это важное правило!

Простой способ проверить диод с помощью мультиметра

Итак, проверим диод в прямом включении . В этом случае подключите плюсовой щуп (красный) мультиметра к аноду диода. Минусовой щуп (черный) подключается к катоду. На картинке выше видно, что цилиндрический корпус диода имеет с одной стороны белое кольцо. Это сторона с выводом катода. Так маркируется катодный вывод большинства диодов. На дисплее цифрового мультиметра должно появиться пороговое значение напряжения.

Теперь проверим диод в обратном направлении . Напомним, что диод не пропускает ток в обратном направлении. Забегая вперед, отметим, что небольшой ток все же течет через p-n переход в обратном направлении. Это так называемый обратный ток. Но он настолько мал, что его обычно не учитывают.

Изменить подключение диода к измерительным щупам мультиметра. Подсоедините красный щуп к катоду, а черный к аноду.

На дисплее появится «1» в старшем разряде дисплея. Это указывает на то, что диод не проводит ток и его сопротивление велико. Итак, диод мы проверили, он полностью исправен.

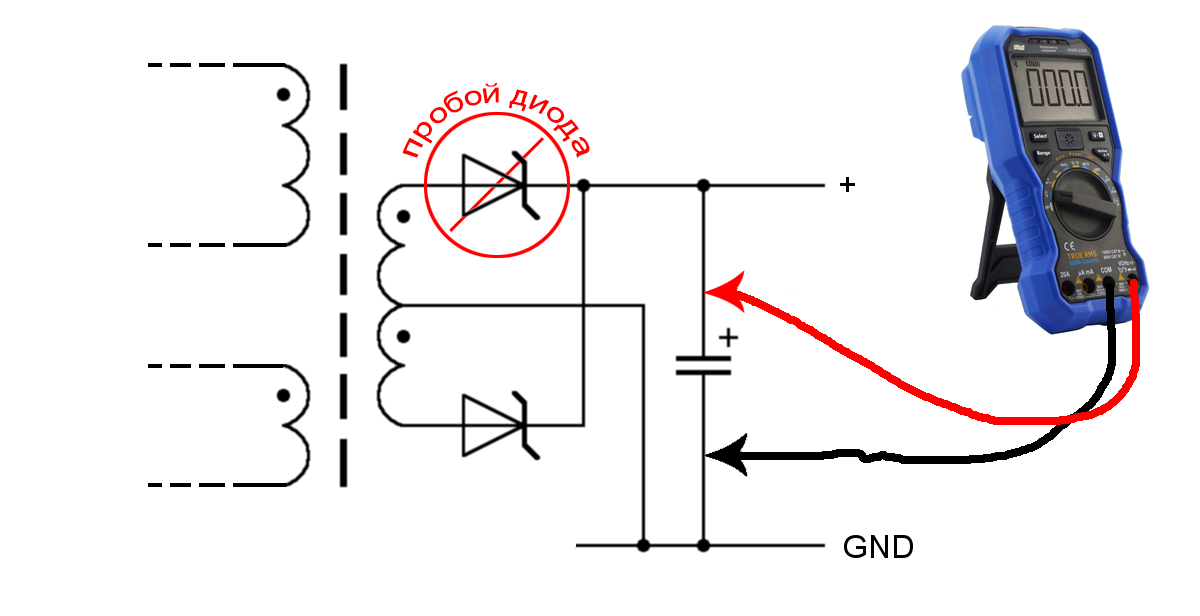

Можно ли проверить диод не выпаивая его из платы?

Да, можно . Но в этом случае необходимо выпаять хотя бы один его вывод из платы. Это необходимо сделать, чтобы исключить влияние других деталей, которые подключены к проверяемому диоду.

Если этого не сделать, то измерительный ток будет протекать через все, включая подключенные к нему элементы. В результате проверки показания мультиметра будут ошибочными!

В некоторых случаях этим правилом можно пренебречь, например, когда хорошо видно, что на печатной плате нет деталей, которые могут повлиять на результат проверки.

Наиболее распространенные неисправности диодов

Диод имеет две основные неисправности. Это пробой соединения и разрыв соединения.

Поломка . Когда диод выходит из строя, он превращается в обычный проводник и может свободно пропускать ток как в прямом, так и в обратном направлении. При этом, как правило, зуммер мультиметра издает звуковой сигнал, а на дисплее отображается значение сопротивления перехода. Это сопротивление очень мало и составляет несколько ом, а то и ноль.
Поломка . Когда диод открыт, он не пропускает ток ни в прямом, ни в обратном направлении. В любом случае на дисплее устройства отображается «1». При этом дефекте диод является изолятором. «Диагноз» — обрыв может быть случайно поставлен и исправный диод. Особенно легко это сделать, когда щупы тестера изношены и повреждены. Убедитесь, что щупы в хорошем состоянии, провода щупов очень тонкие и легко рвутся при частом использовании.

Часто задаваемые вопросы

Подходит ли мультиметр Fluke для проверки диодов?

Мультиметр Fluke — хороший выбор для проверки диодов. Важно выбрать мультиметр, обладающий нужными вам свойствами и функциями.

Fluke 189 и 289: что лучше для проверки диодов?

Оба Fluke 189 и 289 подходят для тестирования диодов. Однако 289 более точен и имеет больше возможностей, чем 189.

Подходит ли бюджетная модель мультиметра для проверки диодов?

Бюджетная модель мультиметра хороша для проверки диодов, если она имеет нужные вам характеристики и функции. Перед покупкой обязательно внимательно ознакомьтесь со спецификациями, чтобы убедиться, что мультиметр может делать то, что вам нужно.

Как определить, что диод перегорел?

Если диод перегорел, он больше не сможет проводить ток. Это можно проверить мультиметром, измерив сопротивление диода. Если сопротивление бесконечно, то диод перегорел.

Что происходит при выходе из строя диода?

Неисправный диод может привести к неисправности цепи. Если диод не проводит должным образом, это может привести к перегреву схемы или прекращению работы .

Что такое низкое сопротивление при проверке диода?

При проверке диода низкое сопротивление указывает на то, что диод работает правильно. Если сопротивление высокое, это может указывать на то, что диод поврежден или не работает должным образом.

Что разрушает диод?

Есть несколько вещей, которые могут разрушить диод, в том числе перегрев, обратное напряжение и чрезмерный ток . Перегрев может произойти, если диод используется в слишком жаркой среде или если он используется слишком долго. Обратное напряжение может возникнуть, если диод подключен к источнику питания с неправильной полярностью.

Можете ли вы проверить диод в цепи?

Да . Вы можете проверить диод в цепи, измерив падение напряжения на диоде с помощью мультиметра.

Какое сопротивление имеет диод?

Диод имеет очень малое сопротивление во включенном состоянии и большое сопротивление в выключенном состоянии.

Блокирует ли диод напряжение?

Диод позволяет току течь только в одном направлении, поэтому он эффективно блокирует напряжение в обратном направлении.

Какова цель проверки диода?

Цель проверки диода – определить, правильно ли он работает. Это можно сделать, измерив напряжение на диоде, а также ток через него. Если диод работает правильно, напряжение будет положительным, когда через него протекает ток в прямом направлении, и отрицательным, когда через него протекает ток в обратном направлении.

Видео по теме: проверка диода мультиметром

Подведение итогов

Проверка диода с помощью мультиметра — это простой и понятный процесс . Следуя шагам, описанным в этой статье, вы легко сможете проверить исправность своих диодов. Помните, всегда обращайтесь к руководству пользователя вашего мультиметра за конкретными инструкциями по использованию его возможностей и функций.

Конденсаторы 101 — iFixit

Вот немного сухой информации, просто чтобы помочь понять, что такое конденсатор и как он вообще работает. Конденсатор — это небольшой (чаще всего) электрический/электронный компонент на большинстве печатных плат, который может выполнять различные функции. Когда конденсатор помещается в цепь с активным током, электроны с отрицательной стороны накапливаются на ближайшей пластине. Отрицательный течет к положительному, поэтому отрицательный является активным выводом, хотя многие конденсаторы не поляризованы. Как только пластина больше не может их удерживать, они вытесняются через диэлектрик на другую пластину, тем самым вытесняя электроны обратно в цепь. Это называется разрядкой. Электрические компоненты очень чувствительны к перепадам напряжения, поэтому скачок напряжения может вывести из строя эти дорогие детали. Конденсаторы передают постоянное напряжение другим компонентам и, таким образом, обеспечивают стабильное питание. Переменный ток выпрямляется диодами, поэтому вместо переменного тока есть импульсы постоянного тока от нуля до пика. Когда конденсатор от линии электропередач подключен к земле, постоянный ток не будет проходить, но по мере того, как импульс заполняет конденсатор, он уменьшает протекающий ток и действующее напряжение. Пока напряжение питания падает до нуля, конденсатор начинает вытекать свое содержимое, это сгладит выходное напряжение и ток. Поэтому конденсатор помещается в компонент, что позволяет поглощать всплески и дополнять провалы, что, в свою очередь, поддерживает постоянную подачу питания на компонент.

Существует множество различных типов конденсаторов. Они часто используются по-разному в схемах. Слишком знакомые круглые конденсаторы в виде жестяных банок обычно представляют собой электролитические конденсаторы. Изготавливаются из одного или двух листов металла, разделенных диэлектриком. Диэлектриком может быть воздух (простейший конденсатор) или другие непроводящие материалы. Металлические пластины из фольги, разделенные диэлектриком, затем сворачиваются, как фруктовый рулет, и помещаются в банку. Они отлично подходят для объемной фильтрации, но не очень эффективны на высоких частотах.

Вот конденсатор, который некоторые еще помнят со времен старого радио. Это многосекционный консервный конденсатор. Этот конкретный конденсатор представляет собой счетверенный (4) секционный конденсатор. Все это означает, что в одной банке содержится четыре отдельных конденсатора с разными номиналами.

Дисковые керамические конденсаторы идеально подходят для высоких частот, но не годятся для объемной фильтрации, поскольку керамические дисковые конденсаторы имеют большие размеры при более высоких значениях емкости. В цепях, где жизненно важно поддерживать стабильность источника напряжения, обычно параллельно с керамическим дисковым конденсатором используется большой электролитический конденсатор. Электролитический будет выполнять большую часть работы, в то время как маленький керамический дисковый конденсатор будет отфильтровывать высокие частоты, которые пропускает большой электролитический конденсатор.

Затем идут танталовые конденсаторы. Они маленькие, но имеют большую емкость по отношению к их размеру, чем керамические дисковые конденсаторы. Они более дорогие, но находят широкое применение на печатных платах небольших электронных устройств.

Несмотря на то, что старые бумажные конденсаторы неполярные, они имели черные полосы на одном конце. Черная полоса указывала, на каком конце бумажного конденсатора была металлическая фольга (которая действовала как экран). Конец с металлической фольгой был подключен к земле (или наименьшему напряжению). Основная цель экрана из фольги заключалась в том, чтобы продлить срок службы бумажного конденсатора.

Вот тот, который нас, скорее всего, интересует больше всего, когда речь идет об iDevices. Они очень малы по сравнению с ранее перечисленными конденсаторами. Это крышки для устройств поверхностного монтажа (SMD). Несмотря на то, что они миниатюрны по размеру по сравнению с предыдущими конденсаторами, функция остается прежней. Одним из важных, помимо номиналов этих конденсаторов, является их «упаковка». Размер этих компонентов стандартизирован, т. е. упаковка 0201 — 0,6 мм x 0,3 мм (0,02 дюйма x 0,01 дюйма). Размер корпуса керамических SMD-конденсаторов такой же, как у SMD-резисторов. Это делает почти невозможным визуально определить, конденсатор это или резистор. Вот хорошее описание индивидуального размера на основе номеров пакетов.

SMD на печатной плате

Большие SMD

Определение емкости конденсатора может быть выполнено несколькими способами. Номер один, конечно, маркировка на самом конденсаторе.

Этот конкретный конденсатор имеет емкость 220 мкФ (микрофарад) с допуском 20%. Это означает, что она может быть где-то между 176 мкФ и 264 мкФ. Он имеет номинальное напряжение 160В. Расположение выводов показывает, что это радиальный конденсатор. Оба вывода выходят с одной стороны по сравнению с осевым расположением, когда один вывод выходит с любой стороны корпуса конденсатора. Также полоска со стрелкой сбоку конденсатора указывает на полярность, стрелки указывают на отрицательный контакт .

Теперь главный вопрос, как проверить конденсатор на предмет замены.

Для проверки конденсатора, когда он все еще установлен в цепи, потребуется измеритель ESR. Если конденсатор удален из цепи, то можно использовать мультиметр, настроенный как омметр, , но только для выполнения проверки по принципу «все или ничего» . Этот тест покажет только, полностью ли разряжен конденсатор или нет. Он , а не определит, в хорошем или плохом состоянии находится конденсатор. Чтобы определить, работает ли конденсатор с правильным значением (емкостью), потребуется тестер конденсатора. Конечно, это справедливо и для определения номинала неизвестного конденсатора.

Счетчик, используемый для этой Wiki, самый дешевый из доступных в любом универмаге. Для этих тестов также рекомендуется использовать аналоговый мультиметр. Он покажет движение более наглядно, чем цифровой мультиметр, который отображает только быстро меняющиеся числа. Это должно позволить любому выполнить эти тесты, не тратя целое состояние на что-то вроде измерителя Fluke.

Всегда разряжайте конденсатор перед его проверкой, если этого не сделать, это будет шокирующим сюрпризом. Очень маленькие конденсаторы можно разрядить, соединив оба провода отверткой. Лучший способ сделать это — разрядить конденсатор через нагрузку. В этом случае для этого подойдут кабели типа «крокодил» и резистор. Вот отличный сайт, показывающий, как сконструировать разгрузочные инструменты.

Чтобы проверить конденсатор с помощью мультиметра, установите мультиметр на показания в диапазоне высоких сопротивлений, где-то выше 10 кОм и 1 м Ом. Прикоснитесь измерительными проводами к соответствующим выводам на конденсаторе, красный к положительному, а черный к отрицательному. Индикатор должен начинаться с нуля, а затем медленно двигаться к бесконечности. Это означает, что конденсатор находится в рабочем состоянии. Если счетчик остается на нуле, конденсатор не заряжается через батарею счетчика, что означает, что он не работает.

Также совместим с крышками SMD. Тот же тест со стрелкой мультиметра, медленно движущейся в том же направлении.

Еще один тест, который можно провести с конденсатором, — это тест напряжения. Мы знаем, что конденсаторы хранят разность потенциалов зарядов на своей пластине, то есть напряжения. Конденсатор имеет анод с положительным напряжением и катод с отрицательным напряжением. Один из способов проверить, работает ли конденсатор, — зарядить его напряжением, а затем считать напряжение на аноде и катоде. Для этого необходимо зарядить конденсатор напряжением, а на выводы конденсатора подать постоянное напряжение. В этом случае очень важна полярность. Если этот конденсатор имеет положительный и отрицательный выводы, это поляризованные конденсаторы (электролитические конденсаторы). Положительное напряжение пойдет на анод, а отрицательное на катод конденсатора. Не забудьте проверить маркировку на проверяемом конденсаторе. Затем подайте напряжение, которое должно быть меньше напряжения, на которое рассчитан конденсатор, на несколько секунд. В этом примере конденсатор на 160 В будет заряжаться током 9V постоянного тока на несколько секунд.

После завершения зарядки отсоедините батарею от конденсатора. Используйте мультиметр и измерьте напряжение на выводах конденсатора. Напряжение должно быть около 9 вольт. Напряжение быстро разряжается до 0 В, потому что конденсатор разряжается через мультиметр. Если конденсатор не удерживает это напряжение, он неисправен и должен быть заменен.

Проще всего конечно будет проверить конденсатор измерителем емкости. Вот осевой GPF FRAKO 1000 мкФ 40 В с допуском 5%. Проверить этот конденсатор с помощью измерителя емкости несложно. На этих конденсаторах плюсовой вывод помечен. Подсоедините положительный (красный) провод от мультиметра к нему, а отрицательный (черный) к противоположному. Этот конденсатор показывает 1038 мкФ, явно в пределах допуска.

Проверка конденсатора SMD может быть затруднена громоздкими щупами. Можно либо припаять иглы к концам этих зондов, либо вложиться в какой-нибудь умный пинцет. Предпочтительным способом будет использование умного пинцета.

Некоторые конденсаторы не требуют проведения испытаний для определения отказа. Если при визуальном осмотре конденсаторов обнаружены какие-либо признаки вздутия, их необходимо заменить. Это самая распространенная неисправность в блоках питания. При замене конденсатора крайне важно заменить его конденсатором того же или большего номинала. Никогда не заменяйте его конденсатором меньшей емкости.

Если конденсатор, подлежащий замене или проверке, не имеет маркировки, потребуется схема.
